SHENHUA GROUP神华包头煤化工分公司全厂工艺方块流程图说明一、各装置的进料说明：1、原料煤的进料量为六台磨煤机进料量的总和；121FIC150+121FIC250+121FIC350+121FIC450+121FIC550+121FIC6502、净化装置的进料量为变换两系列的进料量之和；146FI101+146FI2013、硫回收的进料量为低温甲醇洗至硫回收的酸性气流量；FI10384、硫磺产品为包装后的固体硫磺量；暂时无数据5、甲醇装置的进料量为低温甲醇洗至甲醇装置的合成气量；151FI1166、甲醇罐区的进料量为甲醇装置稳定塔至甲醇罐区的MTO级甲醇量；151FIC1117、甲醇制烯烃装置的进料量为进MTO装置的MTO级甲醇量；FI1401B8、烯烃分离装置的进料量为MTO装置的产品气量；FI 21149、烯烃分离装置至烯烃罐区的乙烯量为乙烯精馏塔送至乙烯罐的流量；FC66010、烯烃分离装置至烯烃罐区的丙烯量为丙烯精馏塔送至丙烯罐的流量；FC65011、烯烃分离装置至烯烃罐区的C4量为脱丁烷塔顶送至混合C4罐的流量；FC65612、烯烃分离装置至烯烃罐区的C5量为脱丁烷塔底送至C5罐的流量；FC65913、副产品C5为C5罐送至装车栈台的量；FI-10514、副产品C4为混合C4罐送至装车栈台的量；FI-10415、聚丙烯装置的进料量为丙烯脱气塔C-2008的进料量；FI-2008-116、聚乙烯装置的进料量为乙烯中间换热器E-2105的进料量；FI-2001-117、聚丙烯装置至聚丙烯包装仓库的进料量为挤压造粒机的负荷；暂时无数据（石化盈科联系霍尼韦尔下装数据）18、聚乙烯装置至聚乙烯包装仓库的进料量为挤压造粒机的负荷；暂时无数据（石化盈科联系霍尼韦尔下装数据）19、聚丙烯产品为仓储中心聚丙烯颗粒的包装量；暂时无数据SHENHUA GROUP20、聚乙烯产品为仓储中心聚乙烯颗粒的包装量；暂时无数据21、进公共工程装置的水量为净水场两条原水管线的流量之和；FIC201+FIC20222、外购电为总变电站两台主变压器自外电网下电之和；暂时无数据23、燃料煤用量为热电中心12台给煤机负荷之和；B1NL09_01_FA+ B1NL10_01_FA+ B1NL11_01_FA +B1NL12_01_FA+ B2NL09_01_FA+ B2NL10_01_FA+ B2NL11_01_FA +B2NL12_01_FA+ B3NL09_01_FA+ B3NL10_01_FA+ B3NL11_01_FA +B3NL12_01_FA二、在每套装置的下面添加负荷率，为装置的实际进料量与设计进料量的比值乘以100%。

82张煤化工里典型工段工艺动图你最需要它！小编：今天为大家呈上煤化工行业里典型的工段工艺动图，包含造气工段、脱硫工段、脱碳工段和氨合成工段，不管是一线工作人员还是管理者，都十分需要它！造气工段分为：煤气化工艺流程、气化炉及附属设备、水煤浆制备工段煤气化工艺流程三种气化方式锁斗系统工艺流程泻压锁斗系统工艺流程清洗锁斗系统工艺流程排渣锁斗系统工艺流程充压锁斗系统工艺流程集渣多喷嘴对喷水煤浆气化工艺流程shell气化法流程直接激冷方式的TEXACO气化炉工艺流程装有煤气冷却器的TEXACO气化炉工艺流程KT气化流程气化压力为3MPa急冷流程气化压力为3MPa的废热锅炉流程气化压力为8.5MPa的急冷流程中型氨厂煤造气工艺流程固定层加压连续气化工艺流程灰处理工艺流程气化炉及附属设备德士古（TEXACO）气化炉德士古（TEXACO）气化工艺烧嘴K-T气化炉水煤浆气化工艺急冷流程用气化炉沸热锅炉流程用气化炉日产千吨合成氨厂急冷流程用气化炉氧与蒸汽外混合双套管喷嘴二次气流雾化双套管喷嘴水煤浆制备工艺流程灰处理工艺流程自动机主水压缸剖面图湿式电除尘器固定层加压连续气化工艺流程废热锅炉气柜洗气塔中型氨厂煤造气工艺流程直径为2.74m煤气发生炉固定层煤气发生炉中燃烧的分层情况水煤浆制备工段水煤浆制备工段称量给料机活塞隔膜泵工作原理活塞隔膜泵结构球式磨煤机煤浆搅拌器水煤浆制备工艺流程脱硫工段包括：脱硫工艺流程、脱硫设备脱硫工艺流程常压高塔再生法脱硫工艺流程自吸式喷射再生流程喷射再生法脱硫工艺流程活性炭脱硫及硫化铵溶液再生工艺流程活性炭脱硫及过热蒸汽再生工艺流程钴钼加氢-氧化锌脱硫工艺流程年产30万t合成氨厂硫磺回收工艺流程塔卡哈克斯湿法脱硫工艺流程希罗哈克斯湿式氧化法处理废液工艺流程脱硫设备脱硫槽喷旋塔结构示意图旋流板塔板简图箱式干法脱硫装置脱碳工段包括：低温甲醇洗、甲烷化、碳酸丙烯酯脱碳工艺、铜氨洗工艺、高压液氮洗低温甲醇洗低温甲醇洗涤法脱除二氧化碳流程同时脱出硫化物和二氧化碳的低温甲醇洗涤流程吸收塔再生塔甲烷化甲烷化多段绝热反应器的甲烷化反应流程碳酸丙烯酯脱碳工艺碳酸丙烯酯脱碳工艺铜氨洗工艺套筒式再生器铜氨液洗涤与再生工艺流程铜氨液制备流程回流塔固定副塔及回收塔填料式铜洗塔还原器筛板式再生器喷射吸氨器合成氨工段凯洛格冷冻系统流程设备标注凯洛格冷冻系统流程原料标注凯洛格冷冻系统流程径向冷激式氨合成塔凯洛格15MPa氨合成系统工艺流程设备标注凯洛格15MPa氨合成系统工艺流程原料标注凯洛格15MPa氨合成系统工艺流程以煤为原料生产合成氨工艺流程冷凝塔氨冷器氨分离器。

煤化工是以煤为原料，经过化学加工使煤转化为气体，液体，固体燃料以及化学品的过程，生产出各种化工产品的工业。

煤化工包括煤的一次化学加工、二次化学加工和深度化学加工。

煤的气化、液化、焦化，煤的合成气化工、焦油化工和电石乙炔化工等，都属于煤化工的范围。

而煤的气化、液化、焦化（干馏）又是煤化工中非常重要的三种加工方式。

煤的气化、液化和焦化概要流程图一.煤炭气化煤炭气化是指煤在特定的设备内，在一定温度及压力下使煤中有机质与气化剂（如蒸汽/空气或氧气等）发生一系列化学反应，将固体煤转化为含有CO、H2、CH4等可燃气体和CO2、N2等非可燃气体的过程。

煤的气化的一般流程图煤炭气化包含一系列物理、化学变化。

而化学变化是煤炭气化的主要方式，主要的化学反应有：1、水蒸气转化反应C+H2O=CO+H22、水煤气变换反应CO+ H2O =CO2+H23、部分氧化反应C+0.5 O2=CO4、完全氧化（燃烧）反应C+O2=CO25、甲烷化反应CO+2H2=CH46、Boudouard反应C+CO2=2CO其中1、6为放热反应，2、3、4、5为吸热反应。

煤炭气化时，必须具备三个条件，即气化炉、气化剂、供给热量，三者缺一不可。

煤炭气化按气化炉内煤料与气化剂的接触方式区分，主要有：1) 固定床气化：在气化过程中，煤由气化炉顶部加入，气化剂由气化炉底部加入，煤料与气化剂逆流接触，相对于气体的上升速度而言，煤料下降速度很慢，甚至可视为固定不动，因此称之为固定床气化；而实际上，煤料在气化过程中是以很慢的速度向下移动的，比较准确的称其为移动床气化。

2) 流化床气化：它是以粒度为0-10mm的小颗粒煤为气化原料，在气化炉内使其悬浮分散在垂直上升的气流中，煤粒在沸腾状态进行气化反应，从而使得煤料层内温度均一，易于控制，提高气化效率。

3) 气流床气化。

它是一种并流气化，用气化剂将粒度为100um以下的煤粉带入气化炉内，也可将煤粉先制成水煤浆，然后用泵打入气化炉内。

现代煤化工工艺路线总图煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）主反应：CO+2H2=CH3OH+102.5KJ/mol（2）副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molCO+3H2=CH4+H2O+115.6 KJ/mol4CO+8H2=C4H9OH+3H2O+49.62 KJ/molCO2+H2=CO+H2O-42.9 KJ/mol2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应CO+H2O(g)=CO2+H2 （放热反应）4、水煤气组分与甲醇合成气组分对比气体种类气体组分（%）CO H2CO2CH4水煤气37.350.0 6.50.3甲醇合成29.9067.6429.900.1气天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：CH4+H2O=CH3OH+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。

3、蒸汽转化反应CH4+H2O(g)=CO+H2（强吸热反应）4、纯氧部分氧化反应2CH4+O2=2CO+4H2+35.6kJ/molCH4+O2=CO2+2H2+109.45 kJ/molCH4+O2=CO2+H2O+802.3 kJ/mol5、天然气组分与甲醇合成气组分对比气体种气体组分（%）类CO H2CO2CH4天然气----------- 3.296.2甲醇合29.9067.6429.900.1成气石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程煤制烯烃主要工艺流程以天然气（或煤炭）为原料的MTP技术流程煤液化是把固体煤通过化学加工过程，使其转化成为液体燃料、化工原料和产品的先进洁净煤技术。

煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molC O+3H2=C H4+H2O+115.6K J/m o l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。

3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO 技术流程水以天然气（或煤炭）为原料的MTP 技术流程煤炭直接液化工艺流程简图NEDOL直接液化工艺流程。

煤化工反应单元工艺课件1. 引言煤是一种重要的能源资源，具有丰富的储量和广泛的应用领域。

煤化工反应单元是将煤转化为燃料、化工产品的重要工艺环节。

本课件将介绍煤化工反应单元的工艺流程、设备和操作要点。

2. 煤的化学性质煤主要由碳、氢、氧、氮和硫等元素组成。

其中，碳是煤的主要组分，占煤的大部分质量。

煤的化学性质决定了其在反应单元中的转化方式和产品特性。

3. 煤化工反应单元的分类煤化工反应单元可以根据不同的反应方式和产品特性进行分类。

常见的煤化工反应单元包括煤气化、煤液化和煤焦化等。

煤气化是将煤在高温和缺氧（或氧气）条件下转化为合成气的过程。

合成气主要由一氧化碳和氢气组成，可以用作燃料、化肥和化工原料等。

煤气化反应单元主要包括煤气化炉、气体净化装置和合成气加工装置等。

其中，煤气化炉是煤气化反应单元的核心设备，通过煤与气体或氧气的接触，使煤发生气化反应。

3.2 煤液化煤液化是将煤在高温和高压的条件下转化为液体燃料的过程。

煤液化可以获得高碳含量的液体，可以用作燃料油、化肥和化工原料等。

煤液化反应单元主要包括煤浆制备装置、煤浆加氢装置和液体产品分离装置等。

煤浆制备装置将煤破碎、混合及水浆化，形成煤浆供给加氢反应使用。

煤焦化是将煤在高温下进行干馏和炭化的过程，生成焦炭和煤气。

焦炭是一种重要的燃料和冶金原料，煤气可以作为燃料和化工原料。

煤焦化反应单元主要包括焦炉和气体净化装置等。

焦炉是煤焦化反应单元的核心设备，煤在焦炉内进行焦化反应，生成焦炭和煤气。

气体净化装置用于对焦炉煤气进行净化和分离，得到高纯度的可用气体。

4. 煤化工反应单元的工艺流程煤化工反应单元的工艺流程基本包括原料处理、反应装置、产品处理和废气处理等环节。

4.1 原料处理原料处理是将煤进行破碎、干燥和分级等处理过程，将煤转化为适合反应装置的颗粒大小和湿度。

4.2 反应装置反应装置是煤化工反应单元的核心设备，根据不同的反应方式，包括煤气化炉、煤液化反应器和焦炉等。

115张流程图让你彻底熟悉煤化工艺！首先来一张汇总图，告诉大家煤化工究竟有什么：接下来小编依照这个模式，以工艺流程图的方式带大家彻底了解煤化行业。

煤气化工艺鲁奇加压气化工艺鲁奇炉造气工艺流程简图BGL气化（液态排渣鲁奇炉）BGL气化工艺流程简图德士古气化工艺a、直接淬冷（激冷流程）适用于制NH3和H2 (因为这种流程易于和变换反应器配套，激冷产生蒸气可满足变换的需要)b、间接冷却（废锅流程）壳牌气化工艺多喷嘴对置气化工艺多喷嘴对置气化工艺流程图航天炉气化工艺航天炉气化工艺流程图恩德炉气化工艺恩德炉的气化工艺流程GSP气化工艺GSP气化工艺流程图SE-东方炉气化工艺SE-东方炉气化工艺流程温克勒气化工艺加压灰熔聚流化床粉煤气化工艺加压灰熔聚流化床粉煤气化技术流程图U－Gas灰熔聚气化工艺U－Gas灰熔聚气化工艺流程图多元浆料新型气化技术多元浆料气化工艺流程图熔铁气化工艺熔盐气化工艺熔渣气化工艺煤气净化工艺煤气净化工艺煤气净化工艺原则性工艺流程图低温甲醇洗工艺低温甲醇洗工艺流程图两段式低温甲醇洗工艺两段式低温甲醇洗工艺流程图煤制合成氨造气净化阶段合成气变换工段变换气精炼阶段氨合成工段煤制天然气煤制天然气工艺流程图直接甲烷化间接甲烷化煤制乙二醇合成气草酸酯制乙二醇工艺流程图烯烃制乙二醇工艺流程图草酸二甲酯制乙二醇工艺流程图煤制甲醇煤制甲醇工艺流程图固定床煤制甲醇工艺流程气流床煤制甲醇工艺流程焦炉气制甲醇工艺流程氨醇联产工艺流程甲醇制烯烃工艺Lurgi公司的MTP工艺MTP工艺流程图POU/Hydro公司的MTO工艺MTO工艺流程图大连物化所DMTO工艺DMTO工艺流程图中石化的SMTO工艺SMTO工艺流程图清华大学的FMTP工艺FMTP工艺流程惠生自主研发MTO烯烃分离技术MTO烯烃分离工艺流程图煤制油：煤间接液化典型的煤间接液化工艺流程南非的萨索尔（Sasol）费托合成法SASOL生产工艺流程示意图SASOL煤气化工艺流程图1）固定床煤间接液化工艺2）SSPD浆态床煤间接液化工艺美国的Mobil的MTG工艺（甲醇制汽油法）Mobil甲醇转化为汽油工艺流程固定床工艺流程图Lurgi公司甲醇制汽油工艺流程图荷兰SHELL的中质馏分合成（SMDS）工艺中科院山西煤化所低温煤间接液化工艺MFT工艺流程图SMFT合成工艺流程图兖矿集团的间接液化工艺1）低温煤间接液化工艺2）高温煤间接液化工艺煤制油：煤直接液化煤炭直接液化工艺流程图美国SCR溶剂精炼煤工艺美国SCR溶剂精炼煤工艺流程图美国EDS工艺美国EDS工艺流程图美国H-Coal工艺美国H-Coal工艺流程图德国IGOR 工艺德国IGOR 工艺流程图日本NEDOL工艺日本NEDOL工艺流程图日本褐煤液化（BCL）工艺日本BCL工艺流程图催化两段液化工艺（CTSL工艺）CTSL工艺流程图HTI工艺HTI工艺流程图俄罗斯FFI低压加氢液化工艺FFI低压加氢液化工艺流程图神华煤直接液化工艺神华煤直接液化工艺流程图延长煤油混炼技术延长煤油混炼工艺流程图煤干馏工艺气体热载体直立炉工艺三段炉流程图SJ 低温干馏工艺流程MRF工艺MRF 工艺流程示意图DG工艺大连理工大学DG工艺流程示意图BJY工艺济南锅炉厂循环流化床循环灰作为固体热载体的“热电煤气多联产”工艺示意图BT工艺ZDL工艺浙江大学流化床热解联产工艺Garrent工艺Garrent工艺最初由美国Garrent公司开发，其工艺过程为：将煤粉碎至200目以下，用高温半焦（650℃~870℃）作为热载体将煤粉在两秒钟内加热到500℃以上，由于停留时间很短有效地防止了焦油的二次分解。

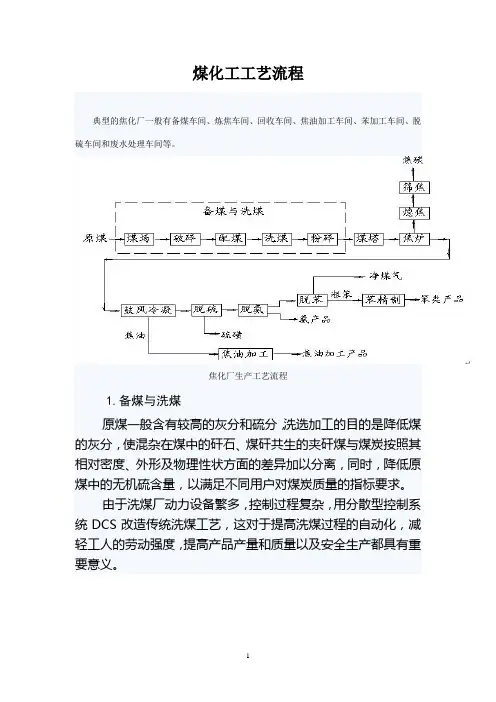

煤化工流程图
炼焦煤硫磺
焦化硫酸主产品：焦炭+ 副产品：煤焦油+ 粗(轻)苯+ 硫酸铵
炭黑深加工加氢法酸洗法
复合肥一级、二级、三级焦炭煤沥青炭黑加氢苯（石油苯）焦化苯、甲苯、二甲苯
蒽油减水剂氯化苯
工业萘精奈2萘酚、H酸染料精制苯
洗油甲基萘焦化厂洗苯、深加工环己酮、苯胺、苯乙烯顺酐
粗酚苯酚、甲酚
轻油燃料
不饱和树脂副产品（化工产品）：煤焦油、粗（轻）苯、硫（酸）铵、甲醇
深加工精制
炭黑
煤沥青焦化（纯）苯、焦化甲苯、
蒽油、（燃料油）焦化二甲苯
工业萘
洗油顺酐
轻油复合肥
粗酚
前馏酚不饱和树脂
注：煤焦油深加工有不生产煤沥青和蒽油，直接生产燃料油的，也有三者都生产的，也有直接制作炭黑的；炭黑的原料有煤焦油和蒽油；深加工产品主要产品是煤沥青、工业萘、蒽油、洗油四种，占总量的90％，目前国内深加工技术落后，一般只有六七种产品，上海宝钢化工生产工艺较为先进，有十几种产品。
