管道材料代码一览表

工艺管道编号（1）物料代号a.工艺物料代号PA 工艺空气 PL 工艺液体PG 工艺气体 PL1 工艺液体PGL 气液两相流工艺物料 PLS 液固两相流工艺物料PGS 气固两相流工艺物料 PS 工艺固体PW 工艺水B．辅助、公用工程物料代号1）空气 3）水AR 空气 TW 一次上水CA 压缩空气 DW 饮用水IA 仪表空气 DM 去离子水2）蒸汽、冷凝水 PW 纯水LS 低压蒸汽（饱和或微过热） WFI 注射水LUS 低压过热蒸汽 WS 循环水(供)MS 中压蒸汽（饱和或微过热） WR 循环水(回)MUS 中压过热蒸汽 CWS 冷冻水(供)S1 0.1MPa蒸汽 CWR 冷冻水(回)S3 0.3MPa蒸汽 BS 冷冻盐水(供)S6 0.6MPa蒸汽 BR 冷冻盐水(回)…… HWS 热水(供)PS 纯蒸汽 HWR 热水(回)SC 蒸汽冷凝水 BW 锅炉供水TS 伴热蒸汽4）其它VT 排气 DR 下水/排污VE 真空 CS 化学污水N 氮气（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）管道顺序号相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。

（5）管道等级管道等级号由下列三个单元组成：L 1 B1）2）3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。

A～K用于ANSI 标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。

常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。

3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。

A ——铸铁 1G ——聚丙烯塑料B ——碳钢 2G ——聚四氟乙烯塑料1E ——304不锈钢2E ——316L不锈钢 H ——衬里及内防腐管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）（6）隔热或隔声代号代号功能类型备注H 保温采用保温材料C 保冷采用保冷材料P 人身防护采用保温材料D 防结露采用保冷材料N 隔声采用隔声材料。

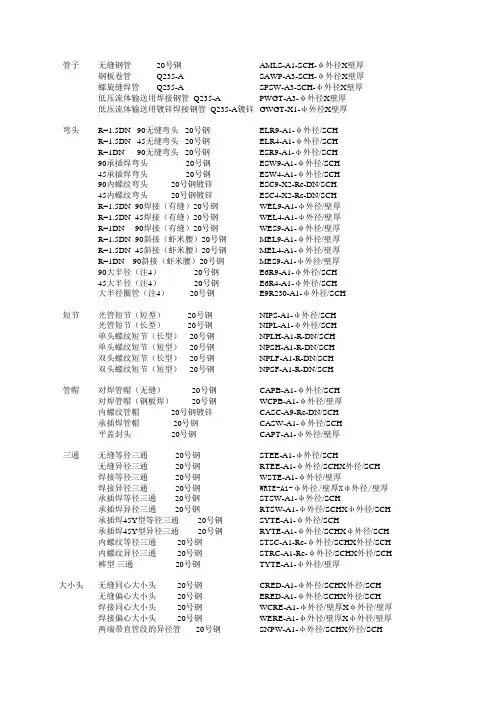

管道材料代码一览表管子无缝钢管 20号钢钢板卷管 Q235-A螺旋缝焊管 Q235-A低压流体输送用焊接钢管 Q235-A低压流体输送用镀锌焊接钢管 Q235-A镀锌AMLS-A1-SCH-φ外径X 壁厚SAWP-A3-SCH-φ外径X 壁厚SPSW-A3-SCH-φ外径X 壁厚PWGT-A3-φ外径X 壁厚GWGT-X1-φ外径X 壁厚弯头R=1.5DN 90无缝弯头 20号钢R=1.5DN 45无缝弯头 20号钢R=1DN 90无缝弯头 20号钢90承插焊弯头 20号钢45承插焊弯头 20号钢90内螺纹弯头 20号钢镀锌45内螺纹弯头 20号钢镀锌R=1.5DN 90焊接（有缝）20号钢R=1.5DN 45焊接（有缝）20号钢R=1DN 90焊接（有缝）20号钢R=1.5DN 90斜接（虾米腰）20号钢R=1.5DN 45斜接（虾米腰）20号钢R=1DN 90斜接（虾米腰）20号钢90大半径（注4） 20号钢45大半径（注4） 20号钢大半径圈管（注4） 20号钢短节光管短节（短型） 20号钢光管短节（长型） 20号钢单头螺纹短节（长型） 20号钢单头螺纹短节（短型） 20号钢双头螺纹短节（长型） 20号钢双头螺纹短节（短型） 20号钢管帽对焊管帽（无缝） 20号钢对焊管帽（钢板焊） 20号钢内螺纹管帽 20号钢镀锌承插焊管帽 20号钢平盖封头 20号钢三通无缝等径三通 20号钢无缝异径三通 20号钢焊接等径三通 20号钢焊接异径三通 20号钢承插焊等径三通 20号钢承插焊异径三通 20号钢承插焊45Y 型等径三通 20号钢承插焊45Y 型异径三通 20号钢内螺纹等径三通 20号钢内螺纹异径三通 20号钢裤型三通 20号钢大小头无缝同心大小头 20号钢无缝偏心大小头 20号钢焊接同心大小头 20号钢焊接偏心大小头 20号钢两端带直管段的异径管 20号钢两端带外螺纹的异径管 20号钢ELR9-A1-φ外径/SCHELR4-A1-φ外径/SCHESR9-A1-φ外径/SCHESW9-A1-φ外径/SCHESW4-A1-φ外径/SCHESC9-X2-Rc-DN/SCHESC4-X2-Rc-DN/SCHWEL9-A1-φ外径/壁厚WEL4-A1-φ外径/壁厚WES9-A1-φ外径/壁厚MEL9-A1-φ外径/壁厚MEL4-A1-φ外径/壁厚MES9-A1-φ外径/壁厚E6R9-A1-φ外径/SCHE6R4-A1-φ外径/SCHE9R230-A1-φ外径/SCHNIPS-A1-φ外径/SCHNIPL-A1-φ外径/SCHNPLH-A1-R-DN/SCHNPSH-A1-R-DN/SCHNPLF-A1-R-DN/SCHNPSF-A1-R-DN/SCHCAPB-A1-φ外径/SCHWCPB-A1-φ外径/壁厚CASC-A9-Rc-DN/SCHCASW-A1-φ外径/SCHCAPT-A1-φ外径/壁厚STEE-A1-φ外径/SCHRTEE-A1-φ外径/SCHX外径/SCHWSTE-A1-φ外径/壁厚WRTE-A1-φ外径/壁厚Xφ外径/壁厚STSW-A1-φ外径/SCHRTSW-A1-φ外径/SCHXφ外径/SCHSYTE-A1-φ外径/SCHRYTE-A1-φ外径/SCHXφ外径/SCHSTSC-A1-Rc-φ外径/SCHX外径/SCHSTRC-A1-Rc-φ外径/SCHX外径/SCHTYTE-A1-φ外径/壁厚CRED-A1-φ外径/SCHX外径/SCHERED-A1-φ外径/SCHX外径/SCHWCRE-A1-φ外径/壁厚X φ外径/壁厚WERE-A1-φ外径/壁厚X φ外径/壁厚SNPW-A1-φ外径/SCHX外径/SCHSNPE-A1-φ外径/SCHX外径/SCH加强管接头对焊端加强管接头 20号钢承插口端加强管接头 20号钢内螺纹端加强管接头 20号钢外螺纹端加强管接头 20号钢管箍单承口管箍 20号钢双承口管箍 20号钢异径承口管箍 20号钢单头螺纹管箍 20号钢镀锌双头螺纹管箍 20号钢镀锌异径螺纹管箍 20号钢镀锌丝堵六角头丝堵 20号钢方头丝堵 20号钢圆头丝堵 20号钢活接头承口活接头 20号钢螺纹活接头 20号钢盲板与垫环凸台面盲板 20号钢凸台面垫环 20号钢凸台面8字盲板 20号钢凹凸面盲板 20号钢凹凸面垫环 20号钢凹凸面8字盲板 20号钢环连接面盲板 20号钢环连接面垫环 20号钢环连接面8字盲板 20号钢双凸面盲板 20号钢双凸面8字盲板 20号钢仪表管嘴压力表管嘴 25#热偶及温度计管嘴 25#软管接头“HC”型软管接头 0Cr13其它漏斗直通终端接头浮球视镜视镜事故淋浴洗眼器事故淋浴器事故洗眼器材质代号对照20#（GB/T8163-1999） A1 10# A2Q235-A A3Q235-A.F A420锅（20G ） A535# A625# A720#（GB9948-88） A8Q235-A.F 镀锌 X1WLET-A1-φ外径/SCHX外径/SCHSLET-A1-φ外径/SCHX外径/SCHTLET-A1-Rc-φ外径/SCHX外径/SCHNLET-A1-Rc-φ外径/SCHX外径/SCHCPHW-A1-φ外径/SCHCPFW-A1-φ外径/SCHCPRW-A1-φ外径/SCHX外径/SCHCPHS-X2-Rc-DN/SCHCPFS-X2-Rc-DN/SCHCPRS-X2-Rc-DN/SCHXDN/SCHPLHX-A1-R-DN PLSQ-A1-R-DN PLRH-A1-R-DN UNSW-A1-φ外径/SCHUNSC-A1-Rc-DN/SCHBLRF-A1-PN-DN SPRF-A1-PN-DN BLRF-A1-PN-DN BLFM-A1-PN-DN SPFM-A1-PN-DN SBFM-A1-PN-DN BLRJ-A1-PN-DN SPRJ-A1-PN-DN SBRJ-A1-PN-DN BLMM-A1-PN-DN SBMM-A1-PN-DN GZ1/2 "-A7-160IGWM33*2-A7-160IFUNN-A1-DN TZG1/2"-φ6-10FB2SG-PN-DN EWEW-ES EW 15CrMo C135CrMOA C325Cr2MoVA C430CrMoAC50Cr18Ni10Ti k11Cr18Ni10Ti k21Cr5Mo G10Cr13 K620#镀锌 X2法兰与法兰盖全平面板式平焊法兰 20#凸台面板式平焊法兰 20#全平面带颈平焊法兰 20#凸台面带颈平焊法兰 20#凹面带颈平焊法兰 20#凸面带颈平焊法兰 20#凸台面带颈对焊法兰 20#凹面带颈对焊法兰 20#凸面带颈对焊法兰 20#环连接面带颈对焊法兰 20#凸台面承插焊法兰 20#凸面承插焊法兰 20#凹面承插焊法兰 20#环连接面承插焊法兰 20#全平面内螺纹法兰 20#凸台面内螺纹法兰 20#全平面法兰盖 20#凸台面法兰盖 20#凹面法兰盖 20#凸面法兰盖 20#环连接面法兰盖 20#凸台面平焊大小法兰 20#凸面平焊大小法兰 20#凹面平焊大小法兰 20#PN 对应公称压力等级系列1.6,2.0,2.5,4.0等LB 对应磅级压力等级系列150，300，600等板式平焊法兰 PL带颈平焊法兰 SO对焊法兰 WN对焊管道 BW承插焊 SW55度锥管内螺纹 Rc55度锥管外螺纹 R60度锥管螺纹 NPT密封面形式光滑面 RF凸面 ME凹面 FE凹凸面 F M梯形槽面 RJ说明仪表管嘴160后加I 为保温管道上管嘴，否则用于不保温管道上。

1.
在工程项目设计中为保证设计质量，并使其达到规范化、标准化设计的要求，特制定本规定。

2.适用范围
2.1本规定适用于化工装置管道材料控制专业各设计阶段管道材料等级代号的
编制。

2.2除引进装置及国内配套部分、老厂改造装置部分或业主有特殊要求，可沿用
外方的规定和老厂的原规定外，管道材料等级代号编制按本规定执行。

3.管道材料等级代号的组成
管道材料等级代号由两个单元组成，每一单元分别用大写英文字母或阿拉伯数字表示。

3.1等级代号组成
第二单元，管道材料类别，用两位阿拉伯数字表示。

第一单元，管道公称压力等级，用一位大写英文字母表示。

3.2
XX/XX
内管等级代号外夹套管等级代号
4．管道材料等级编号各单元代码的具体规定
4.1第一单元
第一单元规定为公称压力等级，用一个大写英文字母来表示，与压力等级对
应的代码见表4-1公称压力等级代码。

表4-1公称压力等级代码
第二单元规定为材料类别，用两位阿拉伯数字来表示。

与材料类别对应的代码见表4-2材料类别代码。

第三单元规定为管道等级序号，即在相同的压力和类似或相同的材料的情况下表示不同的管道等级，用一位数字或两位数字来表示。

5.标注示例
BB1
第三单元，相同的压力和类似或相同的材料下的变化顺序
号，表示其顺序号为1。

第二单元，管道的主要材料类别代号，表示其材料类别为碳钢类。

第一单元，管道公称压力等级代号，表示其压力等级为150LB(2.0MPa)。

管道材料代码一览表管子无缝钢管 20号钢钢板卷管 Q235-A螺旋缝焊管 Q235-A低压流体输送用焊接钢管 Q235-A低压流体输送用镀锌焊接钢管 Q235-A镀锌AMLS-A1-SCH-φ外径X 壁厚SAWP-A3-SCH-φ外径X 壁厚SPSW-A3-SCH-φ外径X 壁厚PWGT-A3-φ外径X 壁厚GWGT-X1-φ外径X 壁厚弯头R=1.5DN 90无缝弯头 20号钢R=1.5DN 45无缝弯头 20号钢R=1DN 90无缝弯头 20号钢90承插焊弯头 20号钢45承插焊弯头 20号钢90内螺纹弯头 20号钢镀锌45内螺纹弯头 20号钢镀锌R=1.5DN 90焊接（有缝）20号钢R=1.5DN 45焊接（有缝）20号钢R=1DN 90焊接（有缝）20号钢R=1.5DN 90斜接（虾米腰）20号钢R=1.5DN 45斜接（虾米腰）20号钢R=1DN 90斜接（虾米腰）20号钢90大半径（注4） 20号钢45大半径（注4） 20号钢大半径圈管（注4） 20号钢短节光管短节（短型） 20号钢光管短节（长型） 20号钢单头螺纹短节（长型） 20号钢单头螺纹短节（短型） 20号钢双头螺纹短节（长型） 20号钢双头螺纹短节（短型） 20号钢管帽对焊管帽（无缝） 20号钢对焊管帽（钢板焊） 20号钢内螺纹管帽 20号钢镀锌承插焊管帽 20号钢平盖封头 20号钢三通无缝等径三通 20号钢无缝异径三通 20号钢焊接等径三通 20号钢焊接异径三通 20号钢承插焊等径三通 20号钢承插焊异径三通 20号钢承插焊45Y 型等径三通 20号钢承插焊45Y 型异径三通 20号钢内螺纹等径三通 20号钢内螺纹异径三通 20号钢裤型三通 20号钢大小头无缝同心大小头 20号钢无缝偏心大小头 20号钢焊接同心大小头 20号钢焊接偏心大小头 20号钢两端带直管段的异径管 20号钢两端带外螺纹的异径管 20号钢ELR9-A1-φ外径/SCHELR4-A1-φ外径/SCHESR9-A1-φ外径/SCHESW9-A1-φ外径/SCHESW4-A1-φ外径/SCHESC9-X2-Rc-DN/SCHESC4-X2-Rc-DN/SCHWEL9-A1-φ外径/壁厚WEL4-A1-φ外径/壁厚WES9-A1-φ外径/壁厚MEL9-A1-φ外径/壁厚MEL4-A1-φ外径/壁厚MES9-A1-φ外径/壁厚E6R9-A1-φ外径/SCHE6R4-A1-φ外径/SCHE9R230-A1-φ外径/SCHNIPS-A1-φ外径/SCHNIPL-A1-φ外径/SCHNPLH-A1-R-DN/SCHNPSH-A1-R-DN/SCHNPLF-A1-R-DN/SCHNPSF-A1-R-DN/SCHCAPB-A1-φ外径/SCHWCPB-A1-φ外径/壁厚CASC-A9-Rc-DN/SCHCASW-A1-φ外径/SCHCAPT-A1-φ外径/壁厚STEE-A1-φ外径/SCHRTEE-A1-φ外径/SCHX外径/SCHWSTE-A1-φ外径/壁厚WRTE-A1-φ外径/壁厚Xφ外径/壁厚STSW-A1-φ外径/SCHRTSW-A1-φ外径/SCHXφ外径/SCHSYTE-A1-φ外径/SCHRYTE-A1-φ外径/SCHXφ外径/SCHSTSC-A1-Rc-φ外径/SCHX外径/SCHSTRC-A1-Rc-φ外径/SCHX外径/SCHTYTE-A1-φ外径/壁厚CRED-A1-φ外径/SCHX外径/SCHERED-A1-φ外径/SCHX外径/SCHWCRE-A1-φ外径/壁厚X φ外径/壁厚WERE-A1-φ外径/壁厚X φ外径/壁厚SNPW-A1-φ外径/SCHX外径/SCHSNPE-A1-φ外径/SCHX外径/SCH加强管接头对焊端加强管接头 20号钢承插口端加强管接头 20号钢内螺纹端加强管接头 20号钢外螺纹端加强管接头 20号钢管箍单承口管箍 20号钢双承口管箍 20号钢异径承口管箍 20号钢单头螺纹管箍 20号钢镀锌双头螺纹管箍 20号钢镀锌异径螺纹管箍 20号钢镀锌丝堵六角头丝堵 20号钢方头丝堵 20号钢圆头丝堵 20号钢活接头承口活接头 20号钢螺纹活接头 20号钢盲板与垫环凸台面盲板 20号钢凸台面垫环 20号钢凸台面8字盲板 20号钢凹凸面盲板 20号钢凹凸面垫环 20号钢凹凸面8字盲板 20号钢环连接面盲板 20号钢环连接面垫环 20号钢环连接面8字盲板 20号钢双凸面盲板 20号钢双凸面8字盲板 20号钢仪表管嘴压力表管嘴 25#热偶及温度计管嘴 25#软管接头“HC”型软管接头 0Cr13其它漏斗直通终端接头浮球视镜视镜事故淋浴洗眼器事故淋浴器事故洗眼器材质代号对照20#（GB/T8163-1999） A1 10# A2Q235-A A3Q235-A.F A420锅（20G ） A535# A625# A720#（GB9948-88） A8Q235-A.F 镀锌 X1WLET-A1-φ外径/SCHX外径/SCHSLET-A1-φ外径/SCHX外径/SCHTLET-A1-Rc-φ外径/SCHX外径/SCHNLET-A1-Rc-φ外径/SCHX外径/SCHCPHW-A1-φ外径/SCHCPFW-A1-φ外径/SCHCPRW-A1-φ外径/SCHX外径/SCHCPHS-X2-Rc-DN/SCHCPFS-X2-Rc-DN/SCHCPRS-X2-Rc-DN/SCHXDN/SCHPLHX-A1-R-DN PLSQ-A1-R-DN PLRH-A1-R-DN UNSW-A1-φ外径/SCHUNSC-A1-Rc-DN/SCHBLRF-A1-PN-DN SPRF-A1-PN-DN BLRF-A1-PN-DN BLFM-A1-PN-DN SPFM-A1-PN-DN SBFM-A1-PN-DN BLRJ-A1-PN-DN SPRJ-A1-PN-DN SBRJ-A1-PN-DN BLMM-A1-PN-DN SBMM-A1-PN-DN GZ1/2 "-A7-160IGWM33*2-A7-160IFUNN-A1-DN TZG1/2"-φ6-10FB2SG-PN-DN EWEW-ES EW 15CrMo C135CrMOA C325Cr2MoVA C430CrMoAC50Cr18Ni10Ti k11Cr18Ni10Ti k21Cr5Mo G10Cr13 K620#镀锌 X2法兰与法兰盖全平面板式平焊法兰 20#凸台面板式平焊法兰 20#全平面带颈平焊法兰 20#凸台面带颈平焊法兰 20#凹面带颈平焊法兰 20#凸面带颈平焊法兰 20#凸台面带颈对焊法兰 20#凹面带颈对焊法兰 20#凸面带颈对焊法兰 20#环连接面带颈对焊法兰 20#凸台面承插焊法兰 20#凸面承插焊法兰 20#凹面承插焊法兰 20#环连接面承插焊法兰 20#全平面内螺纹法兰 20#凸台面内螺纹法兰 20#全平面法兰盖 20#凸台面法兰盖 20#凹面法兰盖 20#凸面法兰盖 20#环连接面法兰盖 20#凸台面平焊大小法兰 20#凸面平焊大小法兰 20#凹面平焊大小法兰 20#PN 对应公称压力等级系列1.6,2.0,2.5,4.0等LB 对应磅级压力等级系列150，300，600等板式平焊法兰 PL带颈平焊法兰 SO对焊法兰 WN对焊管道 BW承插焊 SW55度锥管内螺纹 Rc55度锥管外螺纹 R60度锥管螺纹 NPT密封面形式光滑面 RF凸面 ME凹面 FE凹凸面 F M梯形槽面 RJ说明仪表管嘴160后加I 为保温管道上管嘴，否则用于不保温管道上。

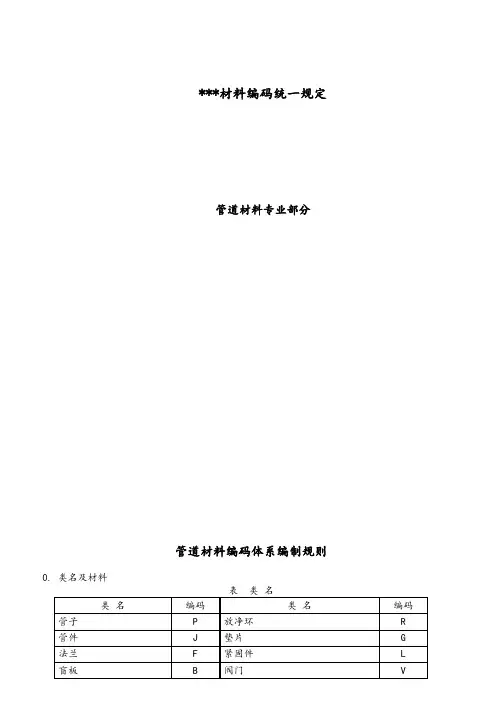

***材料编码统一规定管道材料专业部分管道材料编码体系编制规则0。

类名及材料1. 钢管1。

1 管子类型1.2 端部形式1。

3 特殊要求1。

4 壁厚 壁厚,见表1.4特殊要求，见表1.3 材料及标准,见表0.2及0.3 端部形式，见表1.2 管子类型，见表1.1 管子，见表0.12 管件壁厚或等级，见表1。

3及表2。

62。

1 管件类型2.2 结构型式特殊要求,见表2.5管件标准,见表2.4 材料，见表0.2及0.3 制造和连接型式，见表2.3 管件类型，见表2.1结构型式，见表2.2 管件，见表0.12。

3 连接型式2.4 管件标准2.5 特殊要求2.6 管件等级3 法 兰3.1 法兰类型表3.1 法兰类型壁厚(仅对焊和承插焊)，见表1.3 特殊要求,见表3.5法兰标准,见表3.4 材料及其标准，见表0.2及0.3 密封面型式，见表3.3 法兰类型，见表3.1 压力等级，见表3.2 法兰，见表0.13.2压力等级3.3密封面型式3.4 法兰标准3.5特殊要求4 盲板与放净环4.1 盲板类型及放净环的放净孔型式表4。

1 盲板类型及放净环的放净孔型式4.2 密封面型式表4.2 密封面型式 盲板标准,见表4.3 材料，见附表0.2及0.3 密封面型式，见表4.2类型或放净孔型式，见表4.1 压力等级，见表3.2盲板或放净环，见表0.14.3盲板标准表4。

3 盲板标准5 垫片5.1 垫片类型5.2 垫片型式垫片厚度,见表5.5垫片标准,见表5.4材料，见表5.3 垫片型式，见表5.2 垫片类型，见表5.1 压力等级，见表3.2 垫片，见表0.15。

3 垫片材料5。

4 垫片标准表5。

4 垫片标准5。

5 垫片厚度6 紧固件6.1 紧固件类型表6.1 紧固件类型紧固件标准,见表6.3 螺栓螺母材料,见表6.2紧固件类型，见表6.1 紧固件，见表0.16.2 紧固件材料6.3 紧固件标准8 美洲体系阀门8。

1 阀门类型表8。

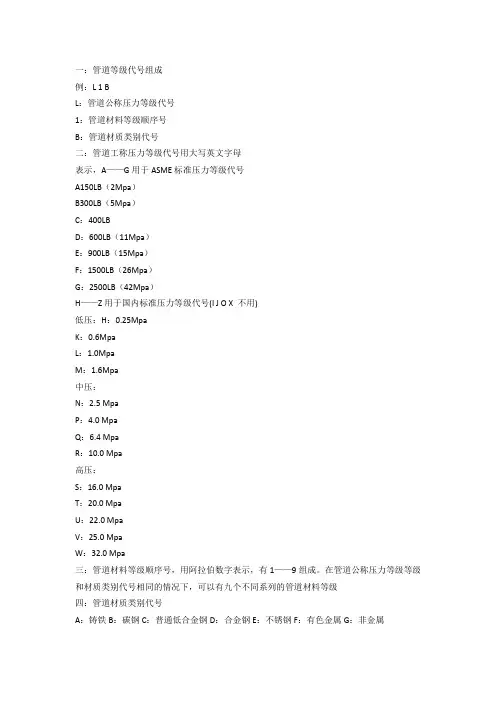

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母
表示，A——G用于ASME标准压力等级代号
A150LB（2Mpa）
B300LB（5Mpa）
C：400LB
D：600LB（11Mpa）
E：900LB（15Mpa）
F：1500LB（26Mpa）
G：2500LB（42Mpa）
H——Z用于国内标准压力等级代号(I J O X 不用)
低压：H：0.25Mpa
K：0.6Mpa
L：1.0Mpa
M：1.6Mpa
中压：
N：2.5 Mpa
P：4.0 Mpa
Q：6.4 Mpa
R：10.0 Mpa
高压：
S：16.0 Mpa
T：20.0 Mpa
U：22.0 Mpa
V：25.0 Mpa
W：32.0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E：不锈钢F：有色金属G：非金属
H：衬里及内防腐
五：项目代号
外管：083氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成：708 尿素：801 二氧化碳压缩：802。

***材料编码统一规定管道材料专业部分管道材料编码体系编制规则0. 类名及材料1. 钢管管子类型1.2 端部形式特殊要求壁厚壁厚,见表特殊要求，见表 材料及标准,见表及 端部形式，见表 管子类型，见表 管子，见表2 管件壁厚或等级，见表及表管件类型结构型式特殊要求,见表管件标准,见表 材料，见表及 制造和连接型式，见表 管件类型，见表结构型式，见表 管件，见表连接型式管件标准特殊要求管件等级3 法 兰3.1 法兰类型壁厚(仅对焊和承插焊)，见表 特殊要求,见表法兰标准,见表 材料及其标准，见表及 密封面型式，见表 法兰类型，见表 压力等级，见表 法兰，见表3.2压力等级3.3密封面型式法兰标准3.5特殊要求4 盲板与放净环4.1 盲板类型及放净环的放净孔型式表 盲板类型及放净环的放净孔型式密封面型式表 密封面型式4.3 盲板标准表 盲板标准盲板标准,见表 材料，见附表及 密封面型式，见表类型或放净孔型式，见表 压力等级，见表盲板或放净环，见表5 垫片垫片类型垫片型式垫片厚度,见表垫片标准,见表材料，见表 垫片型式，见表 垫片类型，见表 压力等级，见表 垫片，见表垫片材料垫片标准垫片厚度6 紧固件紧固件类型紧固件标准,见表 螺栓螺母材料,见表紧固件类型，见表 紧固件，见表紧固件材料紧固件标准8 美洲体系阀门阀门类型表 阀门类型特殊要求，见表 驱动方式,见表 阀内件材料,见表阀体材料，见表结构型式，见表阀门类型，见表 连接型式，见表 阀门，见表 压力等级，见表连接型式表连接型式结构型式表结构型式阀体材料表阀体材料阀芯材料表阀芯材料驱动方式表驱动方式特殊要求。
