一、管道号例如：86056-CA21H-6"-P-IH中86056为管线号，CA21H为管道等级，6"为管道尺寸，P 为管道介质代码，IH绝热类型1、管道等级CA21H中第一个字母为法兰压力等级，第二个字母为管道材料，第三个数字为腐蚀余量，第四个数字为序列号，第五个字母为后缀(特殊要求)(1)、法兰压力等级A：150C：300E：600F：900H：1500J：2500S：BDO合成高压管道特殊等级(2)、管道材料A：碳钢C：碳钢(低温)D：304SS/304LSSE：316SS/316LSSF：321SSP：20合金R：HASTELLOY合金(3)、后缀(特殊要求)C：碱液专用G：镀锌H：氢气专用J：夹套管N：高压蒸汽专用R：衬里管S：强酸专用T：催化剂专用U：地管2、管道介质代码(1) BDO装置P：工艺介质、化学品IA：仪表空气NG：氮气PA：工厂空气FOS：燃料油供给FOR：燃料油返回FG：燃料气LO：润滑油SO：废油CWS：循环上水CWR：循环回水FW：消防水STM：蒸汽LS：低压蒸汽IS：次中压蒸汽MS：中压蒸汽HS：高压蒸汽SPS：SPD用高压蒸汽CN：冷凝液LSC：低压蒸汽凝液ISC：次中压蒸汽凝液MSC：中压蒸汽凝液HSC：高压蒸汽凝液PW：饮用水SW：生产水DW：脱盐水BFW：锅炉给水RW：生活水AB：乙炔排污B：放空气排污CWW：化学污水OWW：含油污水SWW：生活污水SL：浆料OS：含油浆料NOS：无油浆料SSW：地表雨水PS：工艺排污GCS：冷冻上水GCR：冷冻回水RCS：冷冻剂上水RCR：冷冻剂回水(2) 甲醛装置BB：导热油冷凝器排污BFW：锅炉给水DC：导热油(液)DI：去离子水DN：脱盐水+0.054%氢氧化钠DV：导热油(气)FA：新鲜空气FD：甲醛溶液(浓度0-2%)FG：甲醛气(浓度0.1-10%)FM：甲醛溶液(浓度2.1-56%)FW：工业水GL：乙二醇HS：高压蒸汽HC：高压蒸汽凝液LS：低压蒸汽LC：低压蒸汽凝液ME：甲醇NA：25%氢氧化钠NG：天然气OD：废液排放P：工艺液PG：工艺气体PW：工艺水RG：循环气(浓度小于0.1%的甲醛气) RWR：冷冻回水RWS：冷冻上水VG：放空气CH：化学品(3) 乙炔清净ACE：乙炔DOW：生活水IW：工业水LD:清净下水(乙炔凝液)N：氮气PSUA：98%浓硫酸WW：废水WCA：含乙炔水(4) 提氢A：工艺空气BO：排污液HY：氢气VT：放空气SC：蒸汽冷凝液MW：补充水系统PW：生产生活水系统IW：低压给水FW：高压消防水CNS：清净下水系统RD：雨水系统、事故消防水系统3、绝热类型ET：电伴热JS：蒸汽夹套管ST：蒸汽伴热IA：隔音IC：保冷IH：保温IS：人设防护FS：泡沫二、设备位号BA-80：乙炔净化BY-81：BYD合成BS-82：BDO合成BC-83：BDO浓缩+丁醇回收BR-84：BDO精馏Y-86:公用工程P：泵MX：搅拌器R：反应器C：压缩机E：换热器D：贮槽T：贮罐V：塔J：喷射器S：排放池FS：火炬F：过滤器L：起重机/装车鹤管SL：消音器PA：加药系统三、PID02：乙炔清净03：提氢04：甲醛装置05：BDO装置10：空压制氮、冷冻站四、图号解释解释：前两位为工段号，三四位为专业，1、工段00：厂区外管00-**-0500厂区外管00-**-0501：1#管廊00-**-0502：2#管廊00-**-0503：3#管廊00-**-0504：4#管廊02：乙炔装置02-**-0000：乙炔装置02-**-0100：电石储运02-**-0101电石卸车02-**-0102：筒仓02-**-0103：筒仓除尘02-**-0104：破碎楼02-**-0105：1#栈桥02-**-0106：2#栈桥02-**-0107：3#栈桥02-**-0300：乙炔清净02-**-0500：乙炔气柜02-**-2100：乙炔装置管廊03 制氢装置03-**-0100：制氢工序03-**-0900：装置地下管网04：甲醛装置04-**-0100：甲醛框架04-**-0200：甲醛中间罐区04-**-0300：甲醛装置管廊05：BDO装置05-**-0100：乙炔供应+BYD合成05-**-0101：BYD反应框架05-**-0102催化剂厂房05-**-0103催化剂储罐框架05-**-0104板框压滤机厂房05-**-0105乙炔循环压缩机厂房05-**-0106：BYD精馏05-**-0200：BDO合成05-**-0201：合成厂房05-**-0202：压缩厂房05-**-0300：BDO提浓05-**-0301：BDO提浓与精馏框架05-**-0302：丁醇提浓与精馏框架05-**-0400：BDO精馏05-**-0500：中间罐区05-**-0700：BDO装置管廊05-**-0900：乙炔净化05-**-1000：辅助设施+冷冻站09**-0000 公用工程09-**-0100：循环冷却水站09-**-0101：冷却塔09-**-0102：循环水泵房09-**-0200：脱盐水站10-**-0000：辅助设施10-**-0100：冷冻站10-**-0200：空压制氮站10-**-0201：空压制氮厂房10-**-0300：中央控制楼与分析楼10-**-0500：储运设施10-**-0501：成品罐区（液体罐区）10-**-0502：泡沫消防10-**-0503：汽车装车站10-**-0700：生产生活消防水站10-**-0701：综合泵站10-**-0800：回用水处理站10-**-0900：全厂火炬10-**-1000：综合仓库10-**-1100：综合维修10-**-1200：泡沫消防站10-**-1400：换热站10-**-1600：污水收集10-**-1604：污水收集泵房2、专业11：热工15：安全/消防/卫生30：总体31：粉体工程40：化工工艺41：工艺系统42：管道46：管道材料49：分析化验50：自控61：建筑62：结构70：暖通80：给排水/化水90：电气。

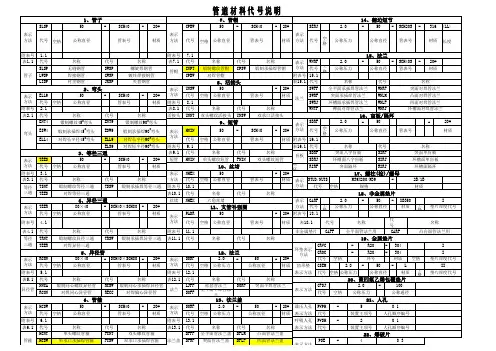

管道材料代码一览表管子无缝钢管 20号钢钢板卷管 Q235-A螺旋缝焊管 Q235-A低压流体输送用焊接钢管 Q235-A低压流体输送用镀锌焊接钢管 Q235-A镀锌AMLS-A1-SCH-φ外径X 壁厚SAWP-A3-SCH-φ外径X 壁厚SPSW-A3-SCH-φ外径X 壁厚PWGT-A3-φ外径X 壁厚GWGT-X1-φ外径X 壁厚弯头R=1.5DN 90无缝弯头 20号钢R=1.5DN 45无缝弯头 20号钢R=1DN 90无缝弯头 20号钢90承插焊弯头 20号钢45承插焊弯头 20号钢90内螺纹弯头 20号钢镀锌45内螺纹弯头 20号钢镀锌R=1.5DN 90焊接（有缝）20号钢R=1.5DN 45焊接（有缝）20号钢R=1DN 90焊接（有缝）20号钢R=1.5DN 90斜接（虾米腰）20号钢R=1.5DN 45斜接（虾米腰）20号钢R=1DN 90斜接（虾米腰）20号钢90大半径（注4） 20号钢45大半径（注4） 20号钢大半径圈管（注4） 20号钢短节光管短节（短型） 20号钢光管短节（长型） 20号钢单头螺纹短节（长型） 20号钢单头螺纹短节（短型） 20号钢双头螺纹短节（长型） 20号钢双头螺纹短节（短型） 20号钢管帽对焊管帽（无缝） 20号钢对焊管帽（钢板焊） 20号钢内螺纹管帽 20号钢镀锌承插焊管帽 20号钢平盖封头 20号钢三通无缝等径三通 20号钢无缝异径三通 20号钢焊接等径三通 20号钢焊接异径三通 20号钢承插焊等径三通 20号钢承插焊异径三通 20号钢承插焊45Y 型等径三通 20号钢承插焊45Y 型异径三通 20号钢内螺纹等径三通 20号钢内螺纹异径三通 20号钢裤型三通 20号钢大小头无缝同心大小头 20号钢无缝偏心大小头 20号钢焊接同心大小头 20号钢焊接偏心大小头 20号钢两端带直管段的异径管 20号钢两端带外螺纹的异径管 20号钢ELR9-A1-φ外径/SCHELR4-A1-φ外径/SCHESR9-A1-φ外径/SCHESW9-A1-φ外径/SCHESW4-A1-φ外径/SCHESC9-X2-Rc-DN/SCHESC4-X2-Rc-DN/SCHWEL9-A1-φ外径/壁厚WEL4-A1-φ外径/壁厚WES9-A1-φ外径/壁厚MEL9-A1-φ外径/壁厚MEL4-A1-φ外径/壁厚MES9-A1-φ外径/壁厚E6R9-A1-φ外径/SCHE6R4-A1-φ外径/SCHE9R230-A1-φ外径/SCHNIPS-A1-φ外径/SCHNIPL-A1-φ外径/SCHNPLH-A1-R-DN/SCHNPSH-A1-R-DN/SCHNPLF-A1-R-DN/SCHNPSF-A1-R-DN/SCHCAPB-A1-φ外径/SCHWCPB-A1-φ外径/壁厚CASC-A9-Rc-DN/SCHCASW-A1-φ外径/SCHCAPT-A1-φ外径/壁厚STEE-A1-φ外径/SCHRTEE-A1-φ外径/SCHX外径/SCHWSTE-A1-φ外径/壁厚WRTE-A1-φ外径/壁厚Xφ外径/壁厚STSW-A1-φ外径/SCHRTSW-A1-φ外径/SCHXφ外径/SCHSYTE-A1-φ外径/SCHRYTE-A1-φ外径/SCHXφ外径/SCHSTSC-A1-Rc-φ外径/SCHX外径/SCHSTRC-A1-Rc-φ外径/SCHX外径/SCHTYTE-A1-φ外径/壁厚CRED-A1-φ外径/SCHX外径/SCHERED-A1-φ外径/SCHX外径/SCHWCRE-A1-φ外径/壁厚X φ外径/壁厚WERE-A1-φ外径/壁厚X φ外径/壁厚SNPW-A1-φ外径/SCHX外径/SCHSNPE-A1-φ外径/SCHX外径/SCH加强管接头对焊端加强管接头 20号钢承插口端加强管接头 20号钢内螺纹端加强管接头 20号钢外螺纹端加强管接头 20号钢管箍单承口管箍 20号钢双承口管箍 20号钢异径承口管箍 20号钢单头螺纹管箍 20号钢镀锌双头螺纹管箍 20号钢镀锌异径螺纹管箍 20号钢镀锌丝堵六角头丝堵 20号钢方头丝堵 20号钢圆头丝堵 20号钢活接头承口活接头 20号钢螺纹活接头 20号钢盲板与垫环凸台面盲板 20号钢凸台面垫环 20号钢凸台面8字盲板 20号钢凹凸面盲板 20号钢凹凸面垫环 20号钢凹凸面8字盲板 20号钢环连接面盲板 20号钢环连接面垫环 20号钢环连接面8字盲板 20号钢双凸面盲板 20号钢双凸面8字盲板 20号钢仪表管嘴压力表管嘴 25#热偶及温度计管嘴 25#软管接头“HC”型软管接头 0Cr13其它漏斗直通终端接头浮球视镜视镜事故淋浴洗眼器事故淋浴器事故洗眼器材质代号对照20#（GB/T8163-1999） A1 10# A2Q235-A A3Q235-A.F A420锅（20G ） A535# A625# A720#（GB9948-88） A8Q235-A.F 镀锌 X1WLET-A1-φ外径/SCHX外径/SCHSLET-A1-φ外径/SCHX外径/SCHTLET-A1-Rc-φ外径/SCHX外径/SCHNLET-A1-Rc-φ外径/SCHX外径/SCHCPHW-A1-φ外径/SCHCPFW-A1-φ外径/SCHCPRW-A1-φ外径/SCHX外径/SCHCPHS-X2-Rc-DN/SCHCPFS-X2-Rc-DN/SCHCPRS-X2-Rc-DN/SCHXDN/SCHPLHX-A1-R-DN PLSQ-A1-R-DN PLRH-A1-R-DN UNSW-A1-φ外径/SCHUNSC-A1-Rc-DN/SCHBLRF-A1-PN-DN SPRF-A1-PN-DN BLRF-A1-PN-DN BLFM-A1-PN-DN SPFM-A1-PN-DN SBFM-A1-PN-DN BLRJ-A1-PN-DN SPRJ-A1-PN-DN SBRJ-A1-PN-DN BLMM-A1-PN-DN SBMM-A1-PN-DN GZ1/2 "-A7-160IGWM33*2-A7-160IFUNN-A1-DN TZG1/2"-φ6-10FB2SG-PN-DN EWEW-ES EW 15CrMo C135CrMOA C325Cr2MoVA C430CrMoAC50Cr18Ni10Ti k11Cr18Ni10Ti k21Cr5Mo G10Cr13 K620#镀锌 X2法兰与法兰盖全平面板式平焊法兰 20#凸台面板式平焊法兰 20#全平面带颈平焊法兰 20#凸台面带颈平焊法兰 20#凹面带颈平焊法兰 20#凸面带颈平焊法兰 20#凸台面带颈对焊法兰 20#凹面带颈对焊法兰 20#凸面带颈对焊法兰 20#环连接面带颈对焊法兰 20#凸台面承插焊法兰 20#凸面承插焊法兰 20#凹面承插焊法兰 20#环连接面承插焊法兰 20#全平面内螺纹法兰 20#凸台面内螺纹法兰 20#全平面法兰盖 20#凸台面法兰盖 20#凹面法兰盖 20#凸面法兰盖 20#环连接面法兰盖 20#凸台面平焊大小法兰 20#凸面平焊大小法兰 20#凹面平焊大小法兰 20#PN 对应公称压力等级系列1.6,2.0,2.5,4.0等LB 对应磅级压力等级系列150，300，600等板式平焊法兰 PL带颈平焊法兰 SO对焊法兰 WN对焊管道 BW承插焊 SW55度锥管内螺纹 Rc55度锥管外螺纹 R60度锥管螺纹 NPT密封面形式光滑面 RF凸面 ME凹面 FE凹凸面 F M梯形槽面 RJ说明仪表管嘴160后加I 为保温管道上管嘴，否则用于不保温管道上。
一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1:管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa)C：400LB D:600LB（11Mpa)E：900LB（15Mpa)F：1500LB(26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号（I J O X 不用）
低压：H:0.25Mpa K：0.6Mpa L：1.0Mpa M:1.6Mpa
中压：N：2.5 Mpa P：4。
0 Mpa Q：6。
4 Mpa R：10。
0 Mpa 高压：S：16.0 Mpa T:20.0 Mpa U:22。
0 Mpa V:25.0 Mpa W：32。
0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。
在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E:不锈钢F:有色金属G：非金属H：衬里及内防腐
五：项目代号
外管:083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成:708 尿素:801 二氧化碳压缩:802。

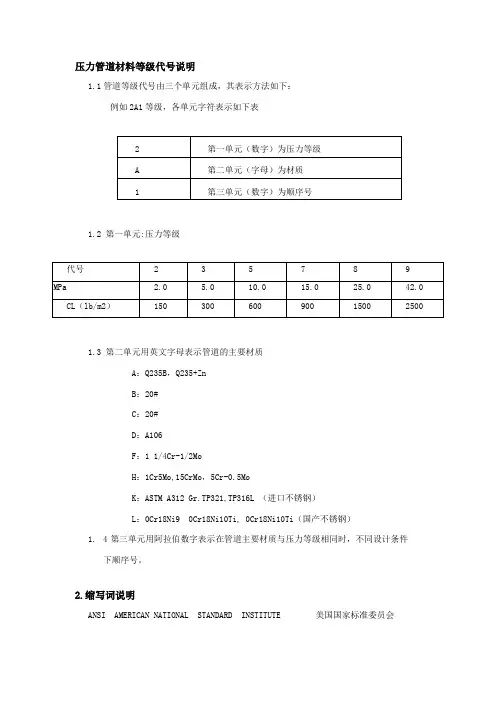

压力管道材料等级代号说明1.1管道等级代号由三个单元组成，其表示方法如下：例如2A1等级，各单元字符表示如下表1.2 第一单元:压力等级1.3 第二单元用英文字母表示管道的主要材质A：Q235B，Q235+ZnB：20#C：20#D：A106F：1 1/4Cr-1/2MoH：1Cr5Mo,15CrMo，5Cr-0.5MoK：ASTM A312 Gr.TP321,TP316L （进口不锈钢）L：0Cr18Ni9 0Cr18Ni10Ti, 0Cr18Ni10Ti（国产不锈钢）1.4第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件下顺序号。
2.缩写词说明ANSI AMERICAN NATIONAL STANDARD INSTITUTE 美国国家标准委员会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTM AMERICAN SOCIETY OF TESTING AND MATERIAL ＋美国材料实验协会BB： BOLTED BONNET 栓联压盖BG： BOLTED GLAND 栓联添料压盖BC： BOLTED COVER 栓联阀盖BE： BEVELED END 坡口端BW： BUTT WELD 对焊CA： CORROSION ALLOWANCE 腐蚀余量CL： CLASS 压力等级CON： CONCENTRIC 同心的CS： CARBON STEEL 碳钢DN： NOMINAL DIAMETER 公称直径D: DISC 阀板(盘)D&S： DISC AND SEAT 阀板(盘)和阀座ECC： ECCENTRIC 偏心的EFW： ELECTRIC FUSION WELD 电熔焊(接)F-PORT：FULL-PORT 全通径(用于阀门)F: FILLER 填料(用于缠绕式垫片)FIRE-S：FIRE SAFE 防火安全（密封）结构FLG： FLANGE 法兰GR： GRADE 分类（牌号）HB： BRINNEL HARDNESS NUMBER 布氏硬度ID： INTERNAL DIAMETER 内径IN OR”：INCH 英寸L: LARGE 大端（母管）LR： LONG RADIUS 大半径MM： MILIMETER 毫米MIN： MINIMUM 最小MOD： MODIFIED 改良的(修正的)MS： METAL SEAL 金属密封NPT： NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹OS&Y： OUTSIDE SCREW & YORK 轭架式外螺纹OD： OUTSIDE DIAMETER 外径PE: PLAIN END 平端PS(B)： PRESSURE SEAL BONNET 压力密封阀盖(帽)P(S)C： PRESSURE SEAL COVER 压力密封阀盖RF： RAISED FACE 凸台面RJ： RING JOINT 环连接S: SMALL 小端（支管）SCH： SCHEDULE 壁厚等级SG： SCREW GLAND 螺纹压盖SMLS： SEAMLESS 无缝的SO： SLIP ON 平焊SS： STAINLESS STEEL 不锈钢STD： STANARD OR STANDARD WEIGHT 标准壁厚（重量）STL： STELLITE 司太立硬质合金SW： SOCKET WELD 承插焊WN： WELDING NECK 对焊（法兰）WS： WELD STEEL PIPE 焊接钢管。

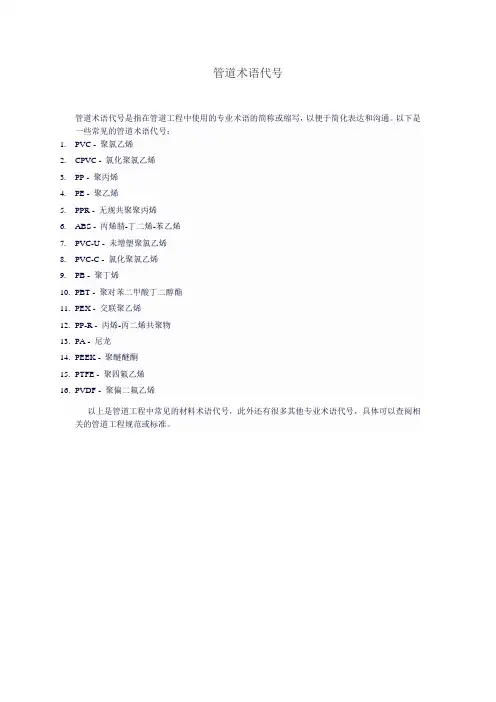

管道术语代号
管道术语代号是指在管道工程中使用的专业术语的简称或缩写，以便于简化表达和沟通。
以下是一些常见的管道术语代号：
1.PVC - 聚氯乙烯
2.CPVC - 氯化聚氯乙烯
3.PP - 聚丙烯
4.PE - 聚乙烯
5.PPR - 无规共聚聚丙烯
6.ABS - 丙烯腈-丁二烯-苯乙烯
7.PVC-U - 未增塑聚氯乙烯
8.PVC-C - 氯化聚氯乙烯
9.PB - 聚丁烯
10.PBT - 聚对苯二甲酸丁二醇酯
11.PEX - 交联聚乙烯
12.PP-R - 丙烯-丙二烯共聚物
13.PA - 尼龙
14.PEEK - 聚醚醚酮
15.PTFE - 聚四氟乙烯
16.PVDF - 聚偏二氟乙烯
以上是管道工程中常见的材料术语代号，此外还有很多其他专业术语代号，具体可以查阅相关的管道工程规范或标准。
