无功补偿装置的工作原理与结构无功补偿装置是一种重要的电力设备,用于提高电网的功率因数,减少无功功率的损耗。
它在工业生产、电力系统中发挥着重要的作用。
本文将介绍无功补偿装置的工作原理和结构,以便读者更好地理解和应用。
一、工作原理:无功补偿装置的工作原理基于功率因数的概念和相位关系。
功率因数是指有功功率与视在功率之间的比值,通常用cosφ表示。
在电力系统中,发电机产生的功率可以分为有功功率和无功功率。
有功功率用来做实际的功率输出,而无功功率则是电能在传输和分配过程中的无效功率。
无功补偿装置通过将无功功率与有功功率的相位差调整到最小,从而减少无功功率的损耗。
它采用电容器或电感器进行补偿,根据电力系统的需求,在适当的时候引入或消除电容器或电感器,使得电压和电流的相位一致,功率因数接近1,达到无功补偿的效果。
无功补偿装置通常由控制器、电容器或电感器、断路器等组成。
控制器通过监测电流和电压的波形,实时判断无功功率和功率因数的大小,根据设定值控制电容器或电感器的引入或消除。
断路器用于保护电容器或电感器,防止过电流和短路等故障。
二、结构及组成部分:无功补偿装置的结构通常分为静态型和动态型两种。
静态型无功补偿装置主要由电容器组成。
电容器由多个电容单元串联或并联而成,具有较大的容量。
一般采用铝电解电容器或聚丙烯薄膜电容器,具有容量大、体积小、功耗低等优点。
静态型无功补偿装置在电力系统中安装方便,故障率低,适用于中小型电力负载。
动态型无功补偿装置主要由控制器、开关装置和电感器组成。
控制器负责监测和控制整个系统的运行。
开关装置用于控制电感器的引入和消除。
电感器由多个线圈组成,可以根据电力系统的需求来调整无功功率的补偿量。
三、应用场景:无功补偿装置广泛应用于电力系统、工矿企业以及特定负载场景中。
在电力系统中,无功补偿装置可以提高电压稳定性,减少线路损耗,降低电力设备的负荷率。
在工矿企业中,无功补偿装置可以提高设备的效率,减少电能损耗,节约能源。
无功补偿控制器原理
嘿,朋友们!今天咱来聊聊无功补偿控制器原理,这玩意儿可神奇啦!
你想想看,电就像水流一样,在电线里跑来跑去。
有时候呢,电流就像个调皮的孩子,不太听话,会造成一些问题。
无功补偿控制器啊,就像是个聪明的小管家,来帮我们管管这些电流。
它是怎么工作的呢?简单来说,它能检测到电路中的无功功率情况。
无功功率是什么呢?嗯,就好比你去搬东西,虽然出了力,但是东西没移动多远,这部分力就有点浪费啦。
在电路里也是一样,无功功率多了可不好。
这时候无功补偿控制器就出马啦!它就像个机灵的小卫士,一旦发现无功功率不对劲,马上指挥那些补偿装置行动起来。
这些补偿装置就像是一群小助手,赶紧去把无功功率给调整好。
你说这神奇不神奇?就好像有一双眼睛时刻盯着电路,一有风吹草动,马上采取行动。
而且啊,这个小管家还特别靠谱。
它能非常精准地进行控制,不会乱指挥。
不然的话,那不就乱套啦!
咱再打个比方,无功补偿控制器就像是一个乐队的指挥家。
乐队里各种乐器都有自己的声音,如果没有指挥家来协调,那奏出来的曲子肯定乱七八糟的。
但有了指挥家,就能让各种乐器和谐地演奏出美妙的音乐。
它在很多地方都大显身手呢!工厂里、大楼里,到处都有它的身影。
没有它,电可就没那么听话咯!
所以啊,可别小瞧了这个小小的无功补偿控制器。
它虽然不大,但是作用可大着呢!它就像一个默默守护电路的小英雄,让我们的用电更加稳定、可靠。
总之,无功补偿控制器原理虽然有点复杂,但是咱这么一解释,是不是感觉也没那么难理解啦?它就是为了让电更好地为我们服务,让我们的生活更加便利呀!。

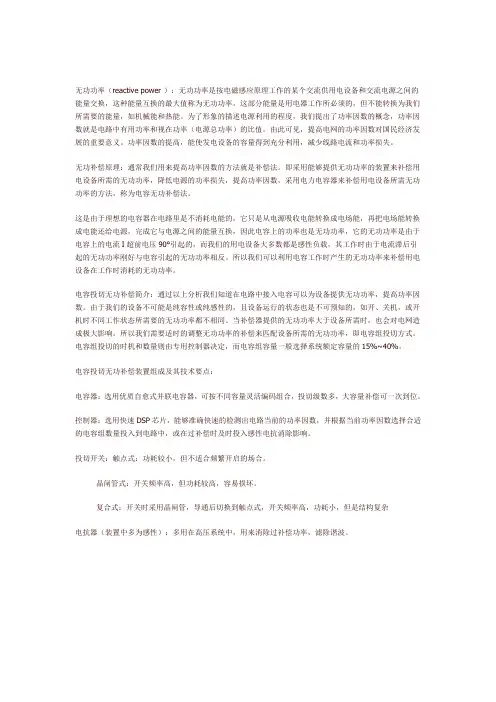

无功功率(reactive power ):无功功率是按电磁感应原理工作的某个交流供用电设备和交流电源之间的能量交换,这种能量互换的最大值称为无功功率。
这部分能量是用电器工作所必须的,但不能转换为我们所需要的能量,如机械能和热能。
为了形象的描述电源利用的程度,我们提出了功率因数的概念,功率因数就是电路中有用功率和视在功率(电源总功率)的比值。
由此可见,提高电网的功率因数对国民经济发展的重要意义。
功率因数的提高,能使发电设备的容量得到充分利用,减少线路电流和功率损失。
无功补偿原理:通常我们用来提高功率因数的方法就是补偿法。
即采用能够提供无功功率的装置来补偿用电设备所需的无功功率,降低电源的功率损失,提高功率因数,采用电力电容器来补偿用电设备所需无功功率的方法,称为电容无功补偿法。
这是由于理想的电容器在电路里是不消耗电能的,它只是从电源吸收电能转换成电场能,再把电场能转换成电能还给电源,完成它与电源之间的能量互换,因此电容上的功率也是无功功率,它的无功功率是由于电容上的电流I超前电压90°引起的,而我们的用电设备大多数都是感性负载,其工作时由于电流滞后引起的无功功率刚好与电容引起的无功功率相反。
所以我们可以利用电容工作时产生的无功功率来补偿用电设备在工作时消耗的无功功率。
电容投切无功补偿简介:通过以上分析我们知道在电路中接入电容可以为设备提供无功功率,提高功率因数。
由于我们的设备不可能是纯容性或纯感性的,且设备运行的状态也是不可预知的,如开、关机,或开机时不同工作状态所需要的无功功率都不相同。
当补偿器提供的无功功率大于设备所需时,也会对电网造成极大影响。
所以我们需要适时的调整无功功率的补偿来匹配设备所需的无功功率,即电容组投切方式。
电容组投切的时机和数量则由专用控制器决定,而电容组容量一般选择系统额定容量的15%~40%。
电容投切无功补偿装置组成及其技术要点:电容器:选用优质自愈式并联电容器,可按不同容量灵活编码组合,投切级数多,大容量补偿可一次到位。
无功补偿的工作原理、知识及作用无功补偿的工作原理、知识及作用无功补偿技术是一种有效的电力质量控制手段,它能够提高电网稳定性,减少传输线路损耗,改善电能质量,节约能源等。
本文将从三个方面来详细介绍无功补偿技术的工作原理、知识及其作用。
一、工作原理在普通交流电路中,电源通过交流电流按照正弦周期性地向负载供电。
正如你所知,电机、变压器等负载不仅需要有有功电能供应,还需要有一定量的无功电能供应。
无功电能是交流电路中存在的必不可少的电能,但它又不能像有功电能一样用来做功,只能在电路中流动和存储,因此它的存在对电力系统质量、稳定性都产生了一定的影响。
无功补偿的工作原理就是在电网中加入合适的电容、电感等装置,通过不同的相位调节,使无功电流最终流向电容、电感等负载中,从而减少了在负载中的无功功率的流失,达到了节约能源的目的。
二、知识范畴无功补偿涉及到的知识范畴非常广泛,在这里仅仅列举一些基本概念,帮助读者对无功补偿有一个大体的认识。
1. 有功电能与无功电能在电路中,有功电能是指可以被负载转换为有用功的电能,如电机,灯具等等。
而无功电能则是不能被直接转换为有用功而只能流动在线路上面的电能。
2. 电容(Capacitor)电容是一种被广泛应用在电路中的元素,它能够存储电能,同时在交流电路中,它可以用来吸收流经其上的无功电流。
3. 电抗器(Reactor)电抗器是在电路中用来添置电感的元素,能够通过面向性线圈来增大电流的阻抗值,从而限制交流电路中的电流值。
三、作用及应用1. 防止电压波动长时间交流电路会产生电压跌落和波动,而无功补偿技术正是利用电容来吸收无功功率,使交流电路中的电压波动减至最小,从而稳定电网的正常运转。
2. 消除应用负载的谐波在当今的市场上,高频电子设备等负载都会引起无功功率的增大,而无功补偿技术则可以消除电网内的一些谐波负载,从而提高电能质量。
3. 提高传输线路的运行效率由于长距离传输中无功功率的流动,会导致传输线路中出现能量损失,形成线路热,进而影响传输的效率。
发电机发出无功功率的原理1. 无功功率是什么说到无功功率,大家可能会觉得有点晕。
哎呀,别担心,我来给你解开这个谜团!简单来说,无功功率就是那些不直接做“实事”的电力。
你知道吗?它就像一杯美味的咖啡里加的奶泡,虽然喝到的主要是咖啡,但没有那奶泡,整杯饮品就少了点儿风味。
无功功率对电力系统来说也一样,虽然它不干实实在在的“工作”,但却帮助维持电压和提高设备的效率。
说白了,电力系统里的“奶泡”少了,那可真是不太好喝啊!2. 发电机的基本原理2.1 发电机工作原理发电机就像是一个魔术师,能把机械能转化为电能。
它的核心部分就是旋转的磁场。
当你转动发电机的转子(就像你在转动一个飞盘),磁场就会在定子线圈中产生电流。
哎呀,听起来好像很复杂,其实也没那么难懂。
就好比你在一条河里划船,划动的桨水就会涌动,带出一波波涟漪。
发电机也是这样,只不过它在涟漪中产生的是电流。
2.2 无功功率的产生那么无功功率是怎么来的呢?就像一条河流,除了水流,还有一些小石子在河床上沉积。
发电机在发电的同时,电流在电感和电容中流动,产生了电场和磁场的变化。
这时候,就会出现一个有趣的现象——无功功率!它不会真正“消耗”能量,而是来回震荡,就像小石子在水中荡漾,虽然不增加水量,但却让河流看起来更活泼。
无功功率在这个过程中,保持着电力系统的稳定性。
3. 无功功率的作用3.1 维持电压稳定无功功率在电力系统中可谓是“大功臣”!没有它,电压就像在过山车上一样,时高时低,谁也不知道下一个瞬间会发生什么。
无功功率通过补偿电流的变化,帮助维持电压的稳定。
这就好比你骑自行车,风大了,你就得调整方向,保持平衡。
无功功率就像那位贴心的小伙伴,帮助你把握方向,让电压稳稳当当地走下去。
3.2 提高系统效率不仅如此,无功功率还在提高电力系统的效率方面大显身手。
想象一下,如果你在跑步时背着一大堆石头,肯定会累得半死。
无功功率就像一个帮你减轻负担的小助手,让电流在传输时更加顺畅。
无功功率补偿原理引言无功功率补偿是电力系统中的重要内容,它是通过对电路中的电容器和电感器进行合理配置,以实现电路的功率因数校正,提高电能利用率。
本文将深入探讨无功功率补偿的原理、应用和优势。
无功功率补偿的概念及意义无功功率是指电路中产生的不能转化为有用功的功率,它主要表现为电流与电压之间的相位差。
无功功率补偿则是通过调整电路中的无功元件,将无功功率降到最低,以提高电路的功率因数。
无功功率补偿对电力系统具有重要意义。
首先,它能够提高电能利用率,减少无效能的消耗,降低供电成本。
其次,无功功率补偿可以改善电网的稳定性,提高电能质量,减少电路中的电压波动和电流谐波。
同时,无功功率补偿还能够减少线损,改善电网的输电能力。
无功功率补偿的原理无功功率的产生主要源于电感和电容。
电感在电流变化时产生反电动势,电容在电压变化时储存和释放能量。
通过合适地配置电容和电感器,可以消去或减少电路中的无功功率,实现无功功率补偿。
无功功率补偿的原理有两种常用方法:静态无功补偿和动态无功补偿。
静态无功补偿静态无功补偿是通过接入电容器或电感器来补偿电路中的无功功率。
电容器的接入可以提供无功功率,从而提高功率因数;电感器的接入则可以吸收无功功率,降低功率因数。
静态无功补偿的关键是合理选择补偿容量和电路拓扑。
常见的静态无功补偿装置有串联电容补偿、并联电容补偿和串联电抗补偿等。
串联电容补偿器主要用于提高低电压电网的供电能力,降低线路电压的损失。
并联电容补偿器则主要用于提高电力系统的功率因数,减少电网的失真。
而串联电抗补偿器则主要用于抑制电网中的电动势振荡,提高电能质量。
动态无功补偿动态无功补偿则是通过电力电子器件和控制系统来实现,其主要原理是通过适时控制电流和电压的相位关系,调整电路中的无功功率。
动态无功补偿的核心是采用逆变器和电容器、电感器等无功元件的组合。
逆变器能够将直流电能转为交流电能,并且可以通过调节开关管的开通和关断实现对电流和电压的相位控制。
无功补偿工作原理
无功补偿是一种通过调节电力系统中的无功功率来提高功率因数的技术。
它主要通过无功补偿装置(如电容器或电感器)来实现。
无功补偿的工作原理是根据电力系统中的功率三角形。
在交流电路中,电力可以分为有功功率和无功功率两部分。
有功功率是实际产生功率,用于驱动电器工作;而无功功率是电力设备传输和储存过程中所产生的非实际功率,不产生机械功。
无功补偿的目标是通过调节无功功率来使功率因数接近1,以
提高电力系统的效率和稳定性。
当电力系统中的无功功率超过一定范围时,会引发电压波动、电流不平衡等问题。
通过补偿装置提供适当的无功功率,可以平衡系统中的有功和无功功率,减少不必要的能量损耗。
在无功补偿装置中,电容器和电感器是最常用的补偿设备。
电容器通过储存和释放电能来提供无功功率,从而补偿电力系统中的无功电流;而电感器则通过储存和释放磁能来提供无功功率。
这些补偿装置可以根据系统的需求进行自动或手动调节,从而使功率因数接近1。
无功补偿的实现还涉及到功率因数控制装置。
通过检测电力系统中的功率因数,并根据设定值进行调节,控制补偿装置的运行。
当功率因数偏离设定值时,控制装置会根据系统的情况来决定调整补偿装置的容量和运行方式,实现无功补偿。
总的来说,无功补偿是通过调节电力系统的无功功率来提高功率因数的技术。
它主要依靠电容器和电感器等补偿装置,并通过功率因数控制装置来实现自动或手动调节。
无功补偿的目标是提高电力系统的效率和稳定性,减少能量损耗。
无功补偿装置技术和原理
电容器是无功补偿装置的主要组成部分,其作用是提供无功功率补偿。
当电力系统的功率因数低于1时,装置通过连接并断开电容器来改变系统
的电流相位,从而减小无功功率。
在理想情况下,电容器通过提供与负载
所需相反的电流来补偿无功功率。
电感器是另一个重要的组件,其作用是提供有功功率。
当系统功率因
数高于1时,装置通过连接并断开电感器来改变系统的电流相位,从而提
供额外的有功功率。
电感器通过存储电流并在电源电压变为零时释放电流,以增加有功功率。
开关器件用于控制电容器和电感器的连接和断开。
常见的开关器件包
括继电器、晶体管和可控硅等。
这些开关器件能够根据控制信号来切换电
容器和电感器的连接状态,从而实现无功功率的补偿。
控制器是无功补偿装置的智能中枢,通过对电网参数的实时监测和分析,确定所需的补偿方式和补偿量,并生成相应的控制信号。
控制器可以
根据系统需求自动调整无功补偿装置的工作状态,实现动态无功补偿。
此外,无功补偿装置还包括过滤器、接触器、保护装置等组件,用于
实现对电网中的谐波和并联故障的处理和保护。
总之,无功补偿装置通过电容器和电感器的有序连接和断开,利用电
力电子技术和控制原理对电流进行调节,将系统中的无功功率转换为有功
功率,以提高电力系统的功率因数。
它在电力系统中具有重要的应用价值,可以提高电网的功率质量,降低能耗,提高系统的稳定性和可靠性。
无功补偿原理基础知识详解 (一)无功补偿是电力系统中十分重要的一环,能够在电网历史上扮演着至关重要的角色。
这篇文章将会详细介绍无功补偿的基础知识,让读者能够更加深入了解无功补偿的原理和应用。
一、无功补偿的意义在电力系统中,无功功率是一种看不见的功率,其并不向负荷输出,但是却会对电网造成一定的损耗和成本。
因此,为了最大程度地降低电网的无功功率,就必须引入无功功率的补偿。
无功补偿的作用在于,能够消除因为电网运作而产生的无功功率,从而减少能量的损失。
同时,对于变电站来说,也需要进行无功补偿,以确保变电站的容量可以被充分利用。
二、无功补偿的基本概念无功功率是指负载所需的无功电流与电压之积,也就是说,无功功率是由电感器和电容器等无功元件贡献的。
因此,无功补偿基于的就是对电感和电容的控制。
具体来说,无功补偿可以通过引入电容器和电感器两种方式实现。
在无功补偿过程中,电容器能够提供无功功率,并抵消电感器产生的无功功率。
因此,引入电容器后,可以达到减少无功功率的目的。
三、无功补偿的应用无功补偿广泛应用于电力系统中,其基本应用方式包括静态无功补偿和动态无功补偿。
静态无功补偿通常采用电容器组,作为一种被动补偿,其主要作用在于动态地响应网络的无功电流需求。
动态无功补偿则是采用高速控制系统,能够快速控制电网内的电容器或电感器,以实现电网的快速校正。
四、无功补偿的影响无功补偿存在对电力系统产生多种影响问题,包括电网安全性、稳定性、综合能量效率等。
通过合理的无功补偿方式,电网络可以在保持良好质量的情况下,尽可能地减少无功功率损失。
同时,不合理的无功补偿方式也会给电力系统带来消极影响,甚至影响电能的稳定供应。
五、无功补偿的发展趋势全球范围内,无功补偿技术的不断发展,使其不断适应复杂的电力系统环境,为保障电力系统的安全运行提供了重要的技术手段。
在未来的发展中,随着国家能源政策的调整,无功补偿将呈现更加广泛的应用景观,为保障电力系统的安全供应提供更加重要的技术支撑。

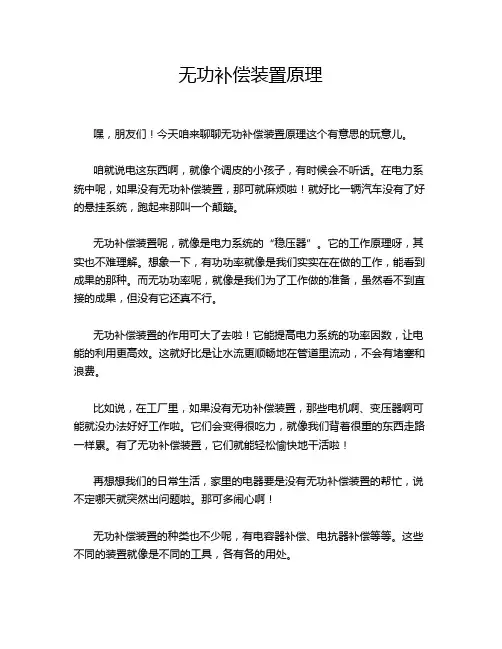

无功补偿装置原理嘿,朋友们!今天咱来聊聊无功补偿装置原理这个有意思的玩意儿。
咱就说电这东西啊,就像个调皮的小孩子,有时候会不听话。
在电力系统中呢,如果没有无功补偿装置,那可就麻烦啦!就好比一辆汽车没有了好的悬挂系统,跑起来那叫一个颠簸。
无功补偿装置呢,就像是电力系统的“稳压器”。
它的工作原理呀,其实也不难理解。
想象一下,有功功率就像是我们实实在在做的工作,能看到成果的那种。
而无功功率呢,就像是我们为了工作做的准备,虽然看不到直接的成果,但没有它还真不行。
无功补偿装置的作用可大了去啦!它能提高电力系统的功率因数,让电能的利用更高效。
这就好比是让水流更顺畅地在管道里流动,不会有堵塞和浪费。
比如说,在工厂里,如果没有无功补偿装置,那些电机啊、变压器啊可能就没办法好好工作啦。
它们会变得很吃力,就像我们背着很重的东西走路一样累。
有了无功补偿装置,它们就能轻松愉快地干活啦!再想想我们的日常生活,家里的电器要是没有无功补偿装置的帮忙,说不定哪天就突然出问题啦。
那可多闹心啊!无功补偿装置的种类也不少呢,有电容器补偿、电抗器补偿等等。
这些不同的装置就像是不同的工具,各有各的用处。
电容器补偿就像是给电力系统注入了一股活力,让它更有精神。
而电抗器补偿呢,则像是给系统加了个稳定器,让它更平稳。
你说这无功补偿装置是不是很神奇?它虽然不大起眼,但却在背后默默地为我们的电力系统保驾护航。
所以啊,可别小看了这小小的无功补偿装置哦!它就像一个默默奉献的小英雄,为我们的生活和工作提供着可靠的保障。
没有它,我们的电可就没那么好用啦!我们得好好感谢它,让它继续为我们服务呀!怎么样,现在对无功补偿装置原理是不是有了更清楚的认识啦?。
无功补偿的作用和原理无功补偿是电力系统中的一项重要技术,其作用是改善系统的功率因数,提高电能的利用效率。
本文将介绍无功补偿的作用和原理,并探讨其在电力系统中的应用。
一、无功补偿的作用1. 改善功率因数:功率因数是衡量电能利用效率的重要指标之一,它反映了电能的有功和无功成分之间的比例关系。
功率因数越低,表示系统中消耗的无功功率越多,而功率因数的提高可以减少这部分无功损耗。
通过无功补偿,可以实现功率因数的调整,将系统中的无功功率减少至最小。
2. 提高电网稳定性:无功补偿可以调节电力系统中的电压和无功功率的平衡,提高电网的稳定性和可靠性。
在发生大规模负载波动或故障时,无功补偿装置能够及时响应并自动调整,以确保电压的稳定运行。
3. 降低线路损耗:电力系统中的无功功率流动会导致线路的电压降低和电流增大,从而使线路的损耗增加。
通过无功补偿,可以有效抑制无功功率的流动,降低线路的损耗,提高输电效率。
二、无功补偿的原理1. 电容补偿:电容补偿是通过并联连接电容器来提供无功功率的补偿。
电容器呈现负电阻特性,在电网系统中,通过将电容器与负载并联连接,可以补偿系统中的感性无功功率,提高功率因数。
通过控制电容器的开关,可以实现无功补偿的自动调节。
2. 电感补偿:电感补偿是通过串联连接电感器来提供无功功率的补偿。
电感器呈现正电阻特性,在电网系统中,通过将电感器与负载串联连接,可以补偿系统中的容性无功功率,提高功率因数。
与电容补偿相比,电感补偿的响应速度较慢,但在一些特殊的情况下具有更好的补偿效果。
3. 静态无功发生器:静态无功发生器(SVC)是一种通过电子元件实现无功补偿的装置。
SVC采用可控硅等器件来实现无功功率的快速补偿,具有响应速度快、补偿能力强的优势。
SVC常用于大规模电力系统中,能够准确、可靠地调整系统的功率因数和电压。
综上所述,无功补偿在电力系统中具有重要的作用,它能够改善功率因数,提高电网稳定性,降低线路损耗。
无功补偿的原理无功补偿是电力系统中常用的电力调节技术之一,它通过与电力系统现有的各类电力调节技术(如可变开关装置,电容器组及其它抵消电力负荷)结合,可有效缓解系统中电网容纳负荷量受限以及电网稳定性和电能质量受限的情况。
无功补偿技术主要由电力系统中的无功补偿装置及其附属控制系统组成,主要由以下几部分组成:一、无功补偿装置:目前,最常用的无功补偿装置是电容器组,其特点是容量大而尺寸小,投资低,可以全频段进行补偿,使用过程中可以携带静止无功补偿和动态无功补偿两种模式;二、无功补偿控制系统:控制系统主要由通讯组件、无功补偿装置及其附属的控制柜及附属设备组成,它主要完成无功补偿装置的自动控制和管理工作,用以实现无功补偿技术的有效性和可靠性;三、其他组成部件:电力系统中有一定的调节设备,如电力变压器,电力调压器等,这些设备可以协调电力系统的无功补偿技术,使其可以高效经济的运行;无功补偿的原理则是利用电力系统中有害的发电机无功发生的原理,通过补偿电容器完成无功补偿。
从电力系统中,发电机是最重要的设备,当发电机与电网中的负荷比例不成比例时,发电机就会发生无功,这时无功补偿技术就可以有效补偿发电机发生的无功,以提升系统负荷量容量,使电力系统更加稳定、可靠。
无功补偿技术可以有效缓解电网容纳负荷量受限的情况,因此,一般电源系统中都会设置无功补偿装置,以及负责控制和管理的控制系统,以保证电网的稳定性和电能质量。
除此之外,在发电机投入时,要求电力系统中的无功补偿装置和控制系统可以自动调节,以尽量避免系统的发生发电机投入瞬间发生的电网不稳定现象,使电力系统可以正常、稳定、安全地运行。
在实际应用中,无功补偿技术可以有效提高系统的效率,节约电力成本,提高电能质量,消除失功现象,由于无功补偿技术是一项精细化、复杂化的技术,因此,它必须要有良好的维护和管理,才能发挥其最大的有效性和可靠性,保证电力系统的安全运行。
综上所述,无功补偿技术是电力系统中不可缺少的一种技术,它可以有效地保证电力系统的安全、稳定运行,提高电能质量,同时节约电力成本,因此,无功补偿技术在电力系统中的应用是不可替代的。
电的无功原理电的无功原理是指在电路中,电流和电压之间有一定的相位差时会产生无功功率,即电能转换为磁能或电场能,而不是被用于做功。
下面我将详细解释电的无功原理。
在电路中,通常有两种类型的功率,即有功功率和无功功率。
有功功率是指电能被用于做功的功率,例如用于电动机驱动机械负载,或用于加热电阻等。
有功功率与电流和电压的乘积成正比。
然而,当电流和电压之间存在一定的相位差时,电能不会完全转换为做功的有功功率,而是转换为无功功率。
这是因为当电流和电压的波形不同时,其乘积在一个周期内的积分结果不为零,即有一部分功率没有被用于做功,而是存储在电感和电容中。
具体来说,当电流和电压的相位差为正时,电能被存储在电感中,形成磁场能量,此时消耗的功率为无功功率,称为感性无功功率。
而当电流和电压的相位差为负时,电能被存储在电容中,形成电场能量,此时消耗的功率同样为无功功率,称为容性无功功率。
在理想的纯电感和纯电容电路中,无功功率的计算可以通过以下公式得到:感性无功功率:Q = X * I^2,其中Q表示感性无功功率,X表示电感的感抗,I表示电流的有效值。
容性无功功率:Q = -X * I^2,其中Q表示容性无功功率,X表示电容的感抗,I表示电流的有效值。
无功功率的单位通常为Var(虚功)。
电的无功功率对电力系统的运行非常重要。
首先,无功功率的存在导致电路中的功率因数降低。
功率因数是指有功功率与视在功率之比,其值在0到1之间。
功率因数越低,说明无功功率在电路中所占比例越大,电路的效率越低。
其次,无功功率的产生会引起电压的波动,从而影响电力系统的稳定性。
当电力系统中有大量的感性负载时,感性无功功率较高,会降低系统的电压水平。
相反,在存在大量容性负载时,容性无功功率较高,会导致系统电压升高。
为了改善无功功率的问题,电力系统通常采用无功补偿来调整功率因数。
无功补偿包括容性无功补偿和感性无功补偿。
容性无功补偿通过并联连接电容来消耗感性无功功率,提高功率因数。
无功补偿的工作原理无功补偿交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率。
当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿. 无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数,降低供电变压器及输送线路的损耗,提高供电效率,改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置,可以做到最大限度的减少网络的损耗,使电网质量提高。
反之,如选择或使用不当,可能造成供电系统,电压波动,谐波增大等诸多因素。
一、按投切方式分类: 1。
延时投切方式延时投切方式即人们熟称的”静态”补偿方式。
这种投切依靠于传统的接触器的动作,当然用于投切电容的接触器专用的,它具有抑制电容的涌流作用,延时投切的目的在于防止接触器过于频繁的动作时,电容器造成损坏,更重要的是防备电容不停的投切导致供电系统振荡,这是很危险的。
当电网的负荷呈感性时,如电动机、电焊机等负载,这时电网的电流滞带后电压一个角度,当负荷呈容性时,如过量的补偿装置的控制器,这是电网的电流超前于电压的一个角度,即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量,来决定电容器的投切,这个物理量可以是功率因数或无功电流或无功功率。
下面就功率因数型举例说明.当这个物理量满足要求时,如cos Φ超前且>0。
98,滞后且>0。
95,在这个范围内,此时控制器没有控制信号发出,这时已投入的电容器组不退出,没投入的电容器组也不投入。
当检测到cosΦ不满足要求时,如cosΦ滞后且<0.95,那么将一组电容器投入,并继续监测cosΦ如还不满足要求,控制器则延时一段时间(延时时间可整定),再投入一组电容器,直到全部投入为止。
电工知识:一文搞懂无功补偿的原理、作用及使用方法!一、功率的概念功率(英语:power)是单位时间内做功的大小或能量转换的大小。
1、视在功率:视在功率是指发电机发出的总功率,其中可以分为有功部分和无功部分。
2、有功功率:有功功率是保持用电设备正常运行所需的电功率,也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
3、无功功率:是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率,它不对外作功,而是转变为其他形式的能量。
凡是有电磁线圈的电气设备,建立磁场,就要消耗无功功率。
无功功率不做功,但要保证有功功率的传导必须先满足电网的无功功率。
二、需要无功补偿的原因在正常情况下,用电设备不但要从电源取得有功功率,同时还需要从电源取得无功功率。
如果电网中的无功功率供不应求,用电设备就没有足够的无功功率来建立正常的电磁场,这些用电设备就不能维持在额定情况下工作,用电设备的端电压就要下降,从而影响用电设备的正常运行。
但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要,所以在电网中要设置一些无功补偿装置来补充无功功率,以保证用户对无功功率的需要,这样用电设备才能在额定电压下工作。
无功补偿是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,能量在两种负荷之间相互交换,这样,感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。
三、无功补偿的一般方法无功补偿通常采用的方法主要有3种:低压个别补偿、低压集中补偿、高压集中补偿。
下面简单介绍3种补偿方式的适用范围及使用该种补偿方式的优缺点。
1、低压个别补偿低压个别补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地与用电设备并接,它与用电设备共用一套断路器,通过控制、保护装置与电机同时投切。
随机补偿适用于补偿个别大容量且连接运行(如大中型异步电动机)的无功消耗,以补励磁无功为主。
低压个别补偿的优点是:用电设备运行时,无功补偿投入,用电设备停动时,补偿设备也退出,因此不会造成无功倒送,具有投资少、占位小、安装容易、配置方便灵活、维护简单、事故率低等优点。
无功补偿原理
无功补偿的基本原理是:把具有容性功率负荷的装置与感性功率负荷并联接同一电路,能量在两种负荷之间相互交换。
这样,感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。
采纳无功补偿措施后,电源输送的无功功率削减了,相应的也使电网和变压器中的功率损耗的下降,从而提高了供电效率。
电力网中的变压器和电动机是依据电磁感应原理工做的。
磁场所具有的磁场能是由电源供应的。
电动机和变压器在能量转换过程中建立交变磁场,在一个周期内汲取的功率和释放的功率相等,这种功率称为感性无功功率。
接在沟通电网中的电容器,在一个周期内上半周的充电功率与下半周的放电功率相等,这种充电功率叫做容性无功功率。
所以无功功率被使用于建立磁场和静电场,它存储于电感和电容中,通过电力网来回于电源和电感、电容之间。
无功功率在电力网元件中流淌,将会在电力网元件中引起电压损耗和功率损耗,降低电网的电压质量,增加电网的线损率。
由上述分析可见,要削减电力网中的电压损耗和电网的线损率,提高用户端的电压质量的重要措施之一,是削减电力网元件中的无功传输,可以从提高负荷的自然功率因数和进行无功补偿两方面来解决这个问题。
1。
让你拨云见日的解读,一秒读懂无功补偿!也许大家对小编今天所讲的概念比较模糊,不过没有关系,小编本着刨根问底的精神彻底的挖出它的来龙去脉。
图片来源于网络我们想要理解“无功补偿”,那我们必须要从电力系统的源头说起。
为了方便大家理解,我们把电厂比作是一个电源,电力系统的特殊性就是发电、输配电、变电、用户所有的环节同时完成。
而作为电源,用户需要什么就提供什么样的电源(如直流电源,交流电源,各个电压等级的电源)。
那么电源提供给用户的是什么呢?那就是电功率,那电功率又有有功功率(P)和无功功率(Q)之分。
这里小编插入两个概念:有功功率:是将电能转化为其他形式(如机械能,光能,热能等)的能量的电功率。
无功功率:不是没有用的功率,它随不对外做功,但是它建立并且维持了磁场,为电能的传输提供了媒介。
图片来源于网络有功功率相信学电的大家都知道,小编在这里也不啰嗦,咱们今天主要讲讲这个无功功率对电力系统中各个环节的影响。
对发电环节的影响:在发电的过程中,无功功率会降低发电机对有用功率的输出。
对输配电环节的影响:电网内无功功率的流动会造成线路电压损失增大和电能损耗的增加。
对用电设备的影响:系统缺乏无功功率的时候就会使得电气设备容量得不到充分的发挥,电器设备得不到正常的运行。
那对电力系统各个环节的影响我们不难看出,发电环节,输配电环节,变电环节对无功功率是没有多少好感的,但是用电设备却对无功功率情有独钟,真是几家欢喜几家愁啊。
从发电机组出来的无功功率是满足不了用户负荷的要求的,那么如何做到让电力系统中的各个环节都满意呢?那就是装设无功补偿装置进行无功补偿。
无功补偿的原理:感性负荷所吸收的无功功率可以由容性负荷输出的无功功率中得以补偿。
生活中大部分的负荷都是感性负荷,所以我们必须用容性负荷(如电容器)进行无功补偿。
而无功补偿应该从哪里补呢?那当然是用户侧了,因为无功功率是用户需要嘛。
为了更加直观的让大家理解无功补偿的好处,小编这里举个例子:一台容量为1000KVA的变压器,通过无功补偿,减小了无功功率。
无功功率平衡的工作原理如同有功功率平衡一样,电力系统的无功功率在每一刻也必须保持平衡。
在电力系统中,频率与有功功率是一对统一体,当有功负荷与有功电源出力相平衡时,频率就正常,达到额定值50Hz,而当有功负荷大于有功出力时,频率就下降,反之,频率就会上升。
电压与无功功率也和频率与有功功率一样,是一对对立的统一体。
当无功负荷与无功出力相平衡时,电压就正常,达到额定值,而当无功负荷大于无功出力时,电压就下降,反之,电压就会上升。
但是,需要说明的是电压与无功功率之间的关系要比频率与有功功率之间的关系复杂得多,大体上有以下几点:①在一个并列运行的电力系统中,任何一点的频率都是一样的,而电压与无功电力却不是这样的。
当无功功率平衡时,整个电力系统的电压从整体上看是会正常的,是可以达到额定值的,即便是如此,也是指整体上而已,实际上有些节点处的电压并不一定合格,如果无功不是处于平衡状态时,那么情况就更复杂了,当无功出力大于无功负荷时,电压普遍会高一些,但也会有个别地方可能低一些,反之,也是如此。
②系统需要的无功功率远远大于发电机所能提供的无功出力,这是由于现代超高压电网包括各级变压器和架空线路在传送电能时需要消耗大量的无功,称为"无功损耗",一般来说,这些无功损耗与整个电网中的无功负荷的大小是差不多的,我们以一台50MV A的110kV变压器为例来了解变压器在运行中的无功损耗情况。
变压器的参数为:Ue =110kV,Se=50MV A,Uk%=17%,变压器在传送电能时的无功损耗的计算式为:Q = SeUk%(I/Ie)2式中I--变压器的负荷电流;Ie--变压器的额定电流,与变压器的无功损耗与变压器的负载率、变压器的额定容量及短路阻抗有关。
如果这台变压器满负荷运行,那么它的无功损耗就是:Q=50MV A×17%=8.5Mvar此时变压器的无功损耗相当大,其低压侧安装的并联电容器组的容量甚至不够补偿变压器满负荷时的无功损耗。
电压稳定基本概念从80年代以来,电网运行越来越接近于极限状态。
主要有几个原因:⏹环保对电源建设和线路扩建的压力⏹重负荷区域的用电消费增加⏹电力市场下的新的系统负荷方式(潮流方式)<。
无论发达国家还是发展中国家,都存在负荷、线路和电源间的矛盾用户负荷在增加<——> 电网扩建却面临着更大的问题由于网络运行在重载情况下,出现了慢速或快速的电压跌落现象,有时甚至产生电压崩溃,电压稳定已成为电力系统规划和运行的主要问题之一。
(介绍电压稳定的三本国际性的书籍:)那么什么是电压失稳?(在国际上,有多种公认的定义。
)在这里,我们观察文献[TVCUTSEM]的定义:电压失稳产生于动态的负荷功率的恢复在传输网和发电系统的能力之外。
作者进一步解释道:⏹电压:许多母线的电压发生明显的、不可控的下跌。
⏹失稳:超越了最大的传输功率极限,负荷功率的恢复变得不稳,反面降低了功率的消耗,这是电压失稳的关键。
⏹动态:任何稳定问题与动态有关,可以用微分方程(连续变化)或用差分方程(离散变化)模拟。
⏹负荷:是电压失稳的原动力,因此这一现象也被称为负荷失稳,但负荷不是仅有的角色。
⏹传输网:有传输极限,从基本电工理论就可是到这个结论,这一极限是电压失稳的开始。
⏹发电系统:发电机不是理想的电压源,其模型的准确性对正确的电压稳定十分重要。
与电压稳定相关的另一术语是电压崩溃。
电压崩溃可能不是电压失稳的最终结果。
电压稳定基本概念 1电压稳定基本概念2无功功率的角色可以注意到上述定义中没有引入无功功率。
众所周知,在交流网中,电抗线路占主导,电压控制和无功功率有密切的关系。
这里作者的目的是不想过于强调无功功率在电压稳定中的作用。
的确,有功功率和无功功率二者同时对电压稳定有重要的作用。
作者引用了一个例子,表明电压失稳与无功功率没有因果关系。
假设电源电压E 恒定,控制R L ,使功率消耗达到予定值P o :oLLP R I R-=2 同时,我们知道最大的传输功率发生在R L = R :RE P 42max =如果需求的P o 大于P max , 负荷电阻会下降比R 更小,电压失稳就会产生了。
这个范例虽然没有无功功率,没有功角稳定问题,但具有电压失稳的主要特征。
在交流电力系统中,无功功率使得问题变得更复杂,但不是问题的唯一根源。
传输有功功率仍然是电力系统的主要功能,而无功功率的传输和消耗也是的电力系统的不可缺少的一部分。
电压稳定VS 电力系统稳定可以把电压稳定归到一般的电力系统稳定问题,下表显示根据时间域和失稳原因方式进行的分类。
我们应该知道,可以用不同的方法对稳定问题进行分类。
这里的分类可有效地分别电压稳定与功角稳定的差异。
快速稳定问题:电压稳定基本概念3✧ 暂态功角稳定:无同步力矩,缺乏阻尼 ✧ 小扰动稳定:缺乏阻尼✧ 短期电压稳定:感应电动机和受控负荷,包括HVDC 暂态 ✧ 功角稳定和快速电压稳定很难分开,负荷(负荷模型)对功角稳定有影响,而发电机(发电机模型)对电压稳定也有作用。
长过程稳定问题:✧ 频率问题:主要原因是发电与负荷的不平衡✧ 电压问题:主要原因是发电与负荷的距离,取决于网络结构。
传输网我们先回顾电网传输的基本特性。
为了理解的方便,我们利用简单的模型。
假设线路是无损耗的。
有功和无功的传输取决于线路两端的电压幅值和相角的。
其中可计算受电端有:X V Cos V V Q Sin P Sin XV V P 221221212max 12212-===δδδ 同样送电端有:X Cos V V V Q P Sin P Sin XV V P 1221211212max 12211δδδ-====有功功率传输同时可以观察到最大的传输功率发生在δ=900。
请注意稳定和不稳定的平衡点(SEP/UEP: Stable/Unstable Equilibrium Point ,这是电力系统稳定分析的直接法的二个重要的概念)。
对于典型的功率传输和功率角,例如当δ=30o ,有Sin δ≈δ,可近似写作δmax P P =。
因此,我们常说有功传输主要取决于功率角度。
电压稳定基本概念4无功功率传输我们对无功功率传输特别感兴趣。
如果V 1=V 2,这时两端发电机同时担任传输有功功率时所需用的无功功率。
通常,我们还对二端电压幅值不同感兴趣。
当Cos δ≈1时XV V V Q X V V V Q )(,)(21222111-=-=因此,我们说无功传输主要联决于电压幅值,从较高电压端注下低电压端。
但是,这样的假设在重负荷的情况下就不成立了。
无功功率不能通过大功角或过大的电压落差而传输,大功角差是由于长输电线(大X )和大功率传输,而电压必须保证在100±5%之内就难了,相比于有功功率,无功功率不可能得以长距离传输。
减少无功传输的另一个原因是减少有功损耗和无功损耗。
减少有功损耗,提高经济性;减少无功损耗,减少无功设备投资。
在一些情况下,减少功频过电压是考虑的因素之一,当受端开关断开时,送端电压可能急剧上升,导致设备损坏。
因此,应尽可能做到无功功率就地平衡: 在大功率输送时,传输大量的无功功率是需要太大的压降 减少有功损耗和无功损耗功频过电压电压稳定基本概念5考虑容量更大的变压器和传输线下面我们介绍二个基本概念:最大传输功率,负荷与网络电压关系。
这二个基本特性与电压失稳有很大的关系。
另外,简单介绍网络元件对传输功率的影响,包括串取补偿、并联补偿和有载调压等。
单负荷无穷大母线系统我们可以将E 和Z=R+jX 看似从某负荷点看电网的戴维宁等值电路。
负荷功率因数为:ϕcos 22=+==QP PS P PF最大传输功率在开始,我们就介绍了电压失稳是因为负荷企图从传输网获得大于能提供的最大功率,下面我们介绍各种约束条件下的最大传输功率。
无约束的最大传输功率简化起见,假设负荷为阻抗性:jXl Rl Zl +=,当 *=Z Zl 有极值。
这时从电压源端来看,阻抗为纯电阻性,电流不产生任何无功功率,负荷功率为:R E P 42max =,受端电压为2max E V =。
这样的推导结果对电网不适合,因为部分电网中R 几乎可忽略,而这时的最大传输功率时电流会是无穷大;而且这时负荷具有高电容性,这又不符合实际。
给定功率因数下的最大传输功率给定功率因数,这时负荷为)cos 1(ϕ+=+=Rl jXl Rl Zl ,这时可导出最大传输功率发生在Z Zl =。
最大传输功率决于网络参数,与负荷特征无关。
功率-电压关系如果说ϕtan P Q =,可得这样的一组曲线,也被称为鼻族曲线失稳机理网络对负荷的P-V特性负荷随电压和频率变化。
在电压稳定的研究中,负荷特性通常包括二部分:对电压的函数和对独立变量的函数。
我们称负荷需求为:P=μP o对于特定的μ,它代表一条曲线并与V(P, Q)表面相交,相交点就是可能的运行点,当μ变化,则相交点也变化。
如果将对所有的需求值求得交点,就得网络P-V特性。
在(P, V)平面构画所有的交点,就得P-V曲线。
注意:不确定负荷功率如何随电压变化就不能确定网络特性。
失稳的现象考虑需求μ增加的情况。
在A点,高需求使得电压跌落,而负荷功率更大;在B点增加需求会更促使电压和负荷功率的同时跌落。
如果负荷是静态的,则B 点运行是可以的,但由于有负荷控制器或负荷本身的特性,会增加需求以达到一定的功率,B点的运行就变得不稳定了。
(缺图)现在我们考虑负荷在扰动之后的特性如上所述,但在很长时间内,恢复到恒功率的特性上,这根虚线就是负荷平衡点特性,或负荷静态特性。
网络稳定运行的前提是存在平衡点。
有可能网络参数变化,导致平衡点的丧失,也可能是负荷增加,引起平衡点的丧失。
实际情况中,大扰动会引起失稳现象。
扰动后,网络的特性会有突变,因而扰动后的网络特性曲线与负荷的无交点。
电压稳定基本概念 6电压稳定基本概念7当负荷惭惭增加。
曲线与网络特性曲线相切,如果继续再增加就没有交点了。
负载极限不一定与最大传输功率一致,这取决于负荷特性,对于某些数学模型的负荷可能没有负载极限。
无功补偿一般来说,无功补偿包括注入无功功率,以改善电网运行,如维护电压;减少线路电抗因而减少网损,提高稳定性。
最常用的补偿是电容器,以平衡传输网的主导的电抗;也有用电抗器的时间,以吸收电容性无功。
除了负荷补偿之外,有网络补偿(分串取和并联补偿两类)线路的串联补偿串联补偿主要用于减少线路电抗、补偿后一般在0.3~0.8之间。
它减少发电机与负荷的距离,于是,提高网络的最大传输功率,是暂态稳定和电压稳定的有利措施,具有的自适应的特性并联补偿并联电容器和电抗器是用之最广的最简单的补偿装置。
并联补偿的投切可以是手动的,也可是自动的。
相对于串联装置来说,动作更频繁。
向缺电的地区输送更多的功率时,必须配合更多的补偿,否则负荷端电压就没办法维护了。
补偿的另一种情况是防止超高压网的轻载过压现象,例如在500KV 线路轻载时,会产生大量的电容性无功,如果不投入电抗器进行补偿,过压现象不可避免。
SVC所谓SVC 就是受电压控制的并联补偿装置。
一般来说,SVC 装设在中压网,通过对高压网的电压测量控制并联导纳,从而控制母线电压。
SVC 的昂贵成本对应着快速响应效果,对暂态功角稳定和快速电压稳定都非常重要。
在静态时,SVC 无功输出为: 2BV Q = 并联电纳按下式变化 )(0V V K B -=其中V 为高压网的电压,V 0为设定值。
(缺图:控制特性)在详细的仿真中应包括升压变压器的阻抗。
放大系数一般为SVC额定容量的25~100倍,抛物线部分为极限状态。
静补系统(SVS)是SVC带一个机械的投切电容器,一方面可控制节点电压,同时可腾出更多的快速无功贮备。
从中可见,SVC大大改变了网络的特性曲线。
在极限情况下,SVC及是常规的电容器或电抗器BV2,这对电压稳定不利,就这一点来说SVC不如极限状态下的发电机和调相机。
有载调压器现代电网分成多个电压等级,超高网有220~735KV,高压网有60~150KV。
有载调压器(LTC)的作用是保证正常的负荷端电压,因此从负荷端来看,电网具有恒定电压。
电网中的主要变压器有:·配电变压器·高压/中压变压器·联络变压器,超高压/高压变压器·发电机升压变压器第一类变压器对负荷的动态特性有很大的影响,后三种变压器对网络特性的影响较大。
LTC的电压控制作用是缩短电源和负荷的距离,有的系统有多级LTC 控制电压,原理是一样的。
有的系统的电源和负荷的电气距离较远,如果没有LTC的电压控制作用就不可能运行。
各级LTC的动态特性的互相影响对稳定有很大的影响。
电压崩溃的简单事例我们来看一个简单的事例,这对于许多实际事例来说是具有代表性。
