中空纤维超滤膜过滤层结构-MOTIMO

一、实验目的1. 了解中空纤维超滤膜的基本结构和工作原理；2. 掌握中空纤维超滤膜的实验操作技术；3. 通过实验测试，分析中空纤维超滤膜的分离性能和抗污染性能；4. 探讨中空纤维超滤膜在废水处理、医药、食品等领域的应用前景。

二、实验原理中空纤维超滤膜是一种具有微孔结构的薄膜，孔径一般在0.01-0.1μm之间。

在一定的压力作用下，溶液中的小分子物质可以通过膜孔，而大分子物质则被截留在膜表面。

中空纤维超滤膜具有分离效率高、操作简便、能耗低等优点。

三、实验材料与仪器1. 实验材料：自来水、标准溶液（如葡萄糖、盐等）、活性炭、絮凝剂、废水样品等；2. 实验仪器：中空纤维超滤膜组件、高压泵、流量计、紫外-可见分光光度计、电导率仪、滤液收集瓶等。

四、实验方法1. 准备实验装置：将中空纤维超滤膜组件安装在实验装置上，连接高压泵、流量计等仪器；2. 标准溶液测试：分别配制一定浓度的葡萄糖、盐等标准溶液，进行超滤实验，记录滤液浓度和透过率；3. 自来水测试：将自来水通过超滤膜进行实验，记录滤液浓度和透过率；4. 废水测试：取一定量的废水样品，经过絮凝、沉淀等预处理后，通过超滤膜进行实验，记录滤液浓度和透过率；5. 活性炭和絮凝剂测试：将活性炭和絮凝剂加入废水中，进行预处理，然后通过超滤膜进行实验，记录滤液浓度和透过率；6. 抗污染性能测试：在超滤膜运行一段时间后，模拟实际应用场景，对膜进行污染，然后进行清洗和恢复性能实验，记录清洗前后滤液浓度和透过率。

五、实验结果与分析1. 标准溶液测试结果：通过实验，发现中空纤维超滤膜对葡萄糖、盐等标准溶液具有较好的分离效果，透过率较高；2. 自来水测试结果：自来水经过超滤膜处理后，滤液浓度明显降低，表明中空纤维超滤膜对自来水中的悬浮物、胶体等杂质有较好的去除效果；3. 废水测试结果：废水经过预处理和超滤膜处理后，滤液浓度明显降低，表明中空纤维超滤膜在废水处理中具有较好的应用前景；4. 活性炭和絮凝剂测试结果：在预处理中加入活性炭和絮凝剂，可以进一步提高废水处理效果，降低膜污染；5. 抗污染性能测试结果：经过污染和清洗后，膜的性能得到恢复，表明中空纤维超滤膜具有良好的抗污染性能。

中空纤维超滤的原理及作用中空纤维超滤是一种通过半透膜将溶质和溶剂进行分离的膜分离技术。

它具有操作简便、能耗低、处理能力大、处理效率高等优点，在水处理、脱色、脱盐、浓缩、血液透析等领域具有广泛的应用。

中空纤维超滤的原理是利用中空纤维膜的微孔结构将水分子和小分子溶质通过，而拦截大分子溶质和悬浮物，实现物质的分离。

中空纤维膜是由一层薄膜材料包覆在一个中空的纤维管道上构成，薄膜材料通常为有机聚合物，如聚酰胺或聚砜等。

膜表面具有大量微孔，孔径通常在0.01-0.1微米之间。

当液体通过中空纤维膜时，较小的溶质分子和水分子可以穿过膜孔，而较大的分子和悬浮物则无法通过，从而实现物质的分离。

中空纤维超滤具有以下几个主要作用：1. 浓缩：中空纤维超滤可以将液体中的溶质分子进行浓缩。

在超滤过程中，液体中的水分子和小分子溶质可以通过膜孔被过滤出来，而较大的分子则被留在滤液中。

通过连续操作，可以将溶质浓缩到一定的程度，减少物质的体积，方便后续的处理和利用。

2. 分离：中空纤维超滤可以将混合溶液中的杂质和溶质进行有效分离。

相对于传统的过滤方法，中空纤维超滤具有更高的分离效率和更好的分离效果。

它可以将高分子物质、胶体粒子、悬浮物等有效地留在滤液中，使得滤液更加纯净。

3. 脱色：中空纤维超滤还可以用于脱除溶液中的杂色物质。

其原理是通过膜孔的尺寸选择性地将颜料、色素等杂色物质过滤出来，从而实现溶液脱色的目的。

与传统的脱色方法相比，中空纤维超滤更加高效、经济、环保。

4. 脱盐：中空纤维超滤可以用于水处理领域中的脱盐。

当海水、工业废水等盐溶液经过中空纤维超滤时，水分子和小分子溶质可以穿过膜孔，而大部分盐离子被截留在滤液中，从而实现盐的脱除。

这种方法相对于传统的蒸馏、离子交换等方法，具有更低的成本和更高的效率。

总之，中空纤维超滤是一种有效的膜分离技术，可以实现物质的浓缩、分离、脱色、脱盐等多种功能。

它在水处理、废水处理、食品加工、制药等领域具有重要的应用价值，并且随着技术的不断发展和完善，其应用领域将进一步扩大。

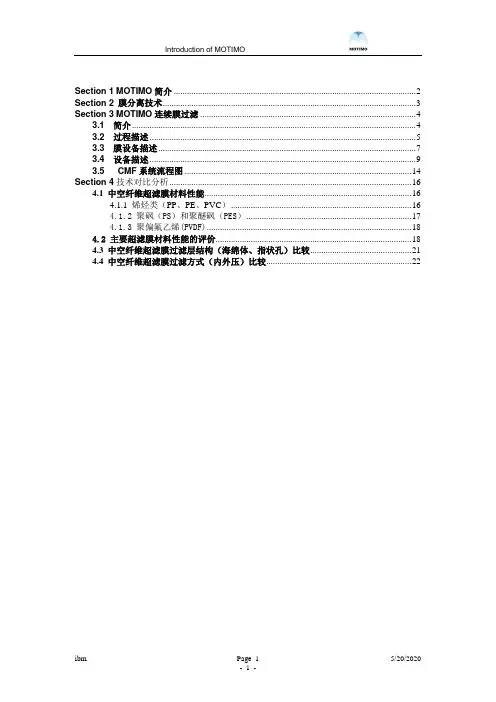

Section 1 MOTIMO简介 (2)Section 2 膜分离技术 (3)Section 3 MOTIMO连续膜过滤 (4)3.1 简介 (4)3.2 过程描述 (5)3.3 膜设备描述 (7)3.4 设备描述 (9)3.5 CMF系统流程图 (14)Section 4技术对比分析 (16)4.1 中空纤维超滤膜材料性能 (16)4.1.1 烯烃类（PP、PE、PVC） (16)4.1.2 聚砜（PS）和聚醚砜（PES） (17)4.1.3 聚偏氟乙烯(PVDF) (18)4.2 主要超滤膜材料性能的评价 (18)4.3 中空纤维超滤膜过滤层结构（海绵体、指状孔）比较 (21)4.4 中空纤维超滤膜过滤方式（内外压）比较 (22)Section 1 MOTIMO简介天津膜天膜科技有限公司（MOTIMO）是在国家发改委重大高新技术产业化专项“年产100万平方米中空纤维膜系列产品产业化示范工程”成果的基础上由天津膜天膜工程技术有限公司与香港华益集团共同出资组建的合资公司，于2003年在天津经济技术开发区（泰达）成立，注册资金5000万元，构建了中国最大的年产量超过300万平方米的中空纤维膜制造基地，厂房建筑面积超过10,000平方米，公司拥有雄厚的技术力量和一流的生产设备，公司拥有10条纺丝设备和生产线、4条自动化的浇铸生产线、数十套现代化的膜性能检测设备以及所需的研发中心、营销中心等配套设施，整个生产过程实现了自动化控制。

公司是中国膜工业协会会员，是天津经济技术开发区认定的高新技术企业，公司通过国家建设部的康居部品认证。

公司生产各种材质、规格的内压、外压型中空纤维超滤、微滤膜组件及装置，产品规格包括实验型、家用型和工程型。

MOTIMO的产品种类繁多，包括各种材质的中空纤维MF/UF膜组件，各种内压、外压式膜组件，CMF、TWF膜过滤系统，以及专门用于MBR的FP系列膜组件等。

这些产品目前已被广泛应用于污水处理，果汁饮料净化、饮用水净化，以及工业分离浓缩等领域。

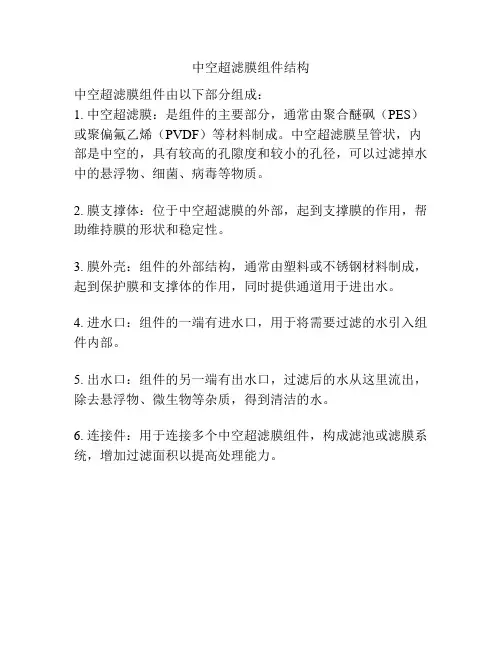

中空超滤膜组件结构
中空超滤膜组件由以下部分组成：
1. 中空超滤膜：是组件的主要部分，通常由聚合醚砜（PES）或聚偏氟乙烯（PVDF）等材料制成。

中空超滤膜呈管状，内部是中空的，具有较高的孔隙度和较小的孔径，可以过滤掉水中的悬浮物、细菌、病毒等物质。

2. 膜支撑体：位于中空超滤膜的外部，起到支撑膜的作用，帮助维持膜的形状和稳定性。

3. 膜外壳：组件的外部结构，通常由塑料或不锈钢材料制成，起到保护膜和支撑体的作用，同时提供通道用于进出水。

4. 进水口：组件的一端有进水口，用于将需要过滤的水引入组件内部。

5. 出水口：组件的另一端有出水口，过滤后的水从这里流出，除去悬浮物、微生物等杂质，得到清洁的水。

6. 连接件：用于连接多个中空超滤膜组件，构成滤池或滤膜系统，增加过滤面积以提高处理能力。

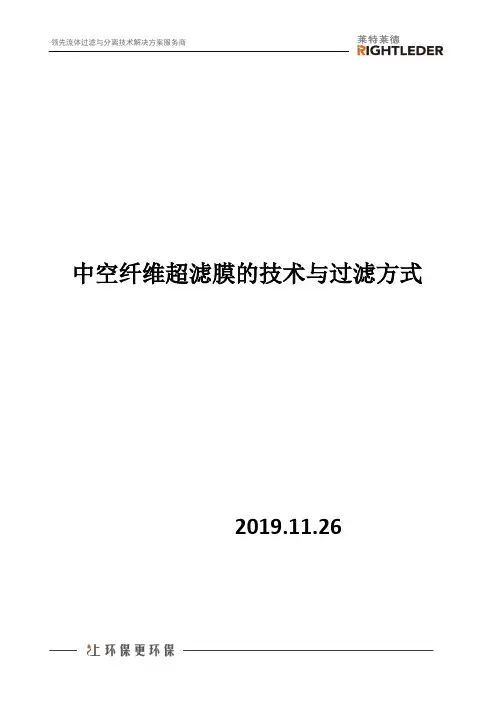

中空纤维超滤膜的技术与过滤方式2019.11.26中空纤维超滤膜是超滤膜的一种。

它是超滤技术中较为成熟与先进的一种技术。

中空纤维外径：0.5-2.0nm，内径：0.3-1.4nm，中空纤维管壁上布满微孔，孔径以能截留物质的分子量表达，截留分子量可达几千至几十万。

超滤膜是较早开发的高分子分离膜之一。

超滤技术是一种广泛用于水的净化，溶液分离、浓缩，以及从废水中提取有用物质，废水净化再利用领域的高新技术。

特点是使用过程简单，不需加热，能源节约，低压运行，装置占地面积小。

中空纤维超滤膜是采用食品级树脂经过一定工序制成的细长圆柱状膜丝，具有过滤精度高0.1~0.01微米，能将水中大于0.01微米的物质滤除，出来的水质可以直接饮用;中空纤维超滤膜只能将水中的化合态物质滤除如：泥沙、铁锈、胶状体、悬浮颗粒、热毒、细菌、大肠杆菌和重金属等，游离态物质却过滤不了如：钙离子、锌离子、铁离子等等;中空纤维超滤膜过滤出来的水质PH值基本没有改变，而且水中的矿物质还保留下来，所有比较适合家里有老人和小孩饮用。

中空纤维超滤膜按照水质过滤方式分有两种：外压式超滤膜：外压式超滤膜采用食品级PP和PE树脂(制作方法同内压膜，区别在于膜丝直径的粗细;后面详细说明)。

PP(聚丙稀)外压式超滤膜采用：高温挤丝~(烤箱烘烤~机床拉丝重复四次)~裁丝~灌胶~捡漏~酒精浸泡~冲水(将膜丝内部酒精冲洗掉)~浸泡消毒(偏于长期保存)等二十几个工序。

PP(聚丙稀)外压式超滤膜属于典型物理超滤膜，具有物理性能稳定、精度高、膜丝韧度强等优点：PP(聚丙稀)外压式超滤膜属于超滤膜中小膜，它的外径：450-460μm，内径：350-360μm，管壁厚50μm，是属典型的热相拉伸膜。

PP(聚丙稀)外压式超滤膜工作原理是：1、当水在水压的作用下流向超滤膜的外壁，大于0.01微米的物质被超滤截留下来，小于0.01微米的水和游离态物质从膜孔中穿过，从而达到净化水质的效果。

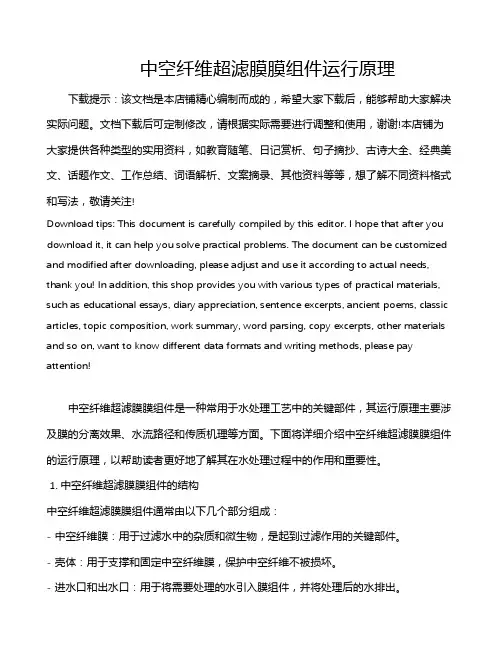

中空纤维超滤膜膜组件运行原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!中空纤维超滤膜膜组件是一种常用于水处理工艺中的关键部件，其运行原理主要涉及膜的分离效果、水流路径和传质机理等方面。

中空纤维超滤膜原理
中空纤维超滤膜是一种常用的分离膜技术，其原理如下：
1. 中空纤维结构：中空纤维超滤膜是由一组细长的纤维组成，纤维中心是一个空心的管道，而纤维外部则是一层过滤膜。

2. 分离机制：中空纤维超滤膜运用了压力差和纤维孔径的大小来实现分离。

当水或其他溶液施加压力通过纤维外部的过滤膜时，较大分子或颗粒无法穿过纤维孔径，而只有较小分子、水和部分溶质可以通过纤维孔径进入纤维内部。

3. 分离效果：由于过滤膜的特殊性质，只有溶质中的较小分子和部分溶剂能通过膜孔，而大分子、悬浮物、细胞和大颗粒等则被滞留在膜的外部。

这样就实现了液体中溶质的分离和纯化。

4. 工作原理：在中空纤维超滤膜工作过程中，液体溶液被施加压力通过膜孔进入纤维内部形成渗透液（filtrate），而分子较
大的组分或颗粒则滞留在膜外形成浓缩液（retentate）。

渗透
液通常是纯净的，可以进一步用于分离、浓缩或除杂。

总之，中空纤维超滤膜的原理是运用压力差和纤维的孔径大小来实现溶质的分离和纯化。

这种技术在水处理、饮料加工、药品制造、废水处理等领域中广泛应用。

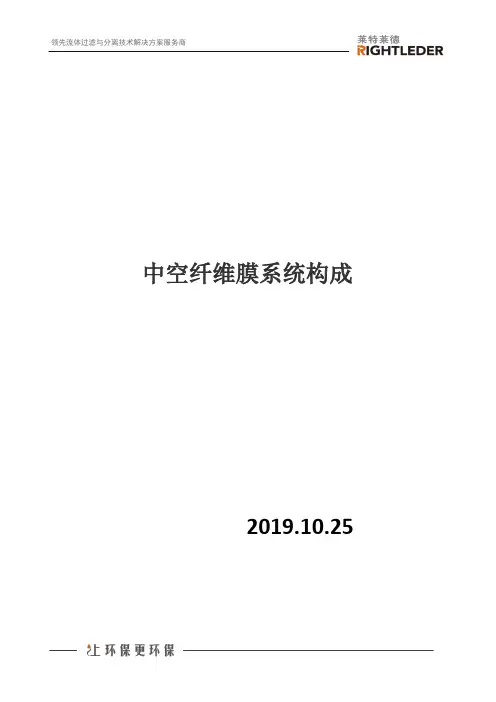

中空纤维膜系统构成
2019.10.25
中空纤维膜的系统构成
1、中空纤维膜过滤元件：典型的是L20V型PVDF均相不对称超滤膜（其他类型的膜也能提供）。

2、膜外壳：是铸模成型的尼龙组件，组装起来后就成为膜过滤元件的压力外壳。

3、膜堆：是由一排或多排相互联结的膜壳组装而成，带有给水、产品水和空气的工艺接口。

4、复合端盖：是铸模成型的尼龙组件，可允许成排的膜壳轻松地接入。

复合端盖在大型膜堆上非常典型。

5、给水泵：是从水源抽取给水，送入膜堆的动力。

但在更大型的装置上或给水带压时，则可能不需要给水泵。

6、阀门、仪器仪表和控制系统。

7、框架或滑架，用于安装核心设备。

每一个中空纤维膜过滤组件内含有数千根膜纤维，纤维外环绕塑料筛网加以保护，上下两端用聚亚胺脂封装。

封头允许产品水通过所有膜纤维的中空内腔，到达
膜堆上下的复合端盖，引导出来。

带进气口的复合端盖装配在每排膜壳的底部，可将低压工艺空气送入每支过滤元件的底部，反洗时可用于插洗膜纤维丝的外表面。

每支中空纤维膜元件都是可操作的过滤单元，可轻松地从装置上拆卸下来，便于维修或更换。

以上由小编莱特莱德整理。

中空纤维超滤膜产品技术手册一、产品概述1.1 产品介绍中空纤维超滤膜是一种新型的膜分离技术产品，具有较高的过滤效率和稳定的分离性能。

该产品采用先进的中空纤维技术制备而成，广泛应用于水处理、废水处理、食品加工和生物工程等领域。

1.2 技术特点- 超滤膜孔径小，能有效拦截微小颗粒和有机物质，使产出的水质纯净。

- 中空纤维超滤膜具有较大的膜面积和通量，能够提高生产效率并减少能源消耗。

- 产品结构合理，易于安装维护，寿命长，使用成本低。

1.3 产品规格- 中空纤维超滤膜的孔径范围广泛，从0.01微米至0.1微米不等。

- 膜面积可根据客户要求定制，通常从10平方米至100平方米不等。

- 膜元件的尺寸和形状也可根据具体应用进行定制。

二、产品应用2.1 水处理中空纤维超滤膜广泛应用于自来水处理、工业用水处理以及废水处理等领域。

其高效的过滤性能能够有效去除水中的有机物、微生物和悬浮物，使水质达到符合生产或饮用水标准。

2.2 食品加工中空纤维超滤膜在食品加工行业中也有重要应用。

奶制品加工中的浓缩和分离、果汁加工中的浓缩和澄清等环节均可采用中空纤维超滤膜技术，提高生产效率并保证产品质量。

2.3 生物工程生物反应器和生物发酵过程中，中空纤维超滤膜作为生物反应器的分离膜，能够有效分离产物和废液，保证生物反应器的稳定运行和提高产量。

三、产品安装和维护3.1 安装- 安装前应认真检查膜元件的尺寸和形状，确保能够与设备完美配合。

- 按照安装说明书的要求进行安装，严格按照工艺流程作业。

3.2 维护- 定期进行膜元件的清洗和消毒，保证膜面清洁并防止膜面污染。

- 处理使用过程中的故障和异常，确保设备长期稳定运行。

四、产品质量保证4.1 原材料中空纤维超滤膜产品所选用的原材料均为优质合格材料，严格按照国家有关标准进行采购和检验。

4.2 生产工艺生产工艺严格按照ISO9001质量体系操作，各道工序均有严格的质量标准和检验要求，确保产品质量稳定可靠。

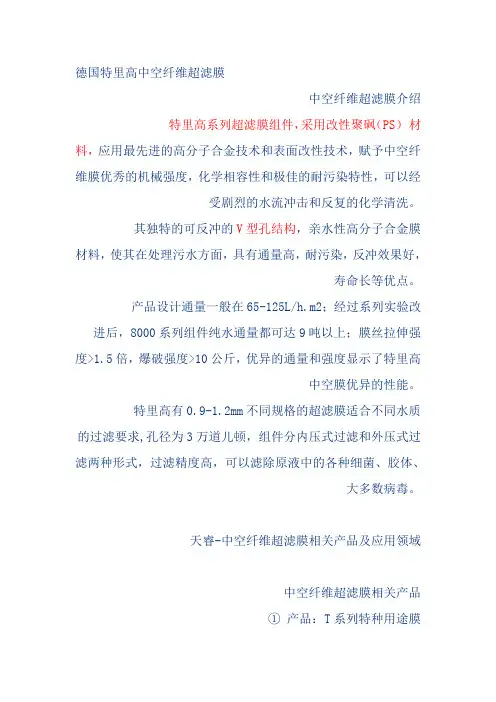

德国特里高中空纤维超滤膜中空纤维超滤膜介绍特里高系列超滤膜组件，采用改性聚砜（PS）材料，应用最先进的高分子合金技术和表面改性技术，赋予中空纤维膜优秀的机械强度，化学相容性和极佳的耐污染特性，可以经受剧烈的水流冲击和反复的化学清洗。

其独特的可反冲的V型孔结构，亲水性高分子合金膜材料，使其在处理污水方面，具有通量高，耐污染，反冲效果好，寿命长等优点。

产品设计通量一般在65-125L/h.m2；经过系列实验改进后，8000系列组件纯水通量都可达9吨以上；膜丝拉伸强度>1.5倍，爆破强度>10公斤，优异的通量和强度显示了特里高中空膜优异的性能。

特里高有0.9-1.2mm不同规格的超滤膜适合不同水质的过滤要求,孔径为3万道儿顿，组件分内压式过滤和外压式过滤两种形式，过滤精度高，可以滤除原液中的各种细菌、胶体、大多数病毒。

天睿-中空纤维超滤膜相关产品及应用领域中空纤维超滤膜相关产品① 产品：T系列特种用途膜PRE系列反渗透预处理用超滤膜WW系列污水处理系列专用膜CLN系列净水膜实验装置及膜② 超滤膜组件装置膜产品应用特里高膜公司的膜产品主要为中空纤维超滤膜及中空纤维微滤膜产品。

主要应用于以水为介质的液体的除菌、分离和浓缩。

可用于水的净化，如纯水、净水、矿泉水的除菌和除杂质；海水淡化、苦咸水淡化、地表水及地下水反渗透的预处理；二级水及中水回用，污水处理等。

也可用于天然植物营养成份的分离和浓缩，饮料和医药保健口服液的除菌、澄清和浓缩；医药产品的分离等。

应用领域主要分为以下几种1.工业/民用/饮用水??市政用水；色素、杀虫剂和硝酸盐去除；苦咸水和海水脱盐；废水回用处理；发电厂锅炉水预处理；饮料和罐装生产；USP制药用水；化工生产用水；工厂循环水处理等。

2.废水??处理回用工业废水，如食品加工业、印刷出版业、金属重工业、金属加工业、化工生产、运输业等。

医药/生化技术??酶、抗生素浓缩，菌丝体、蛋白质的浓缩，处理细胞溶胞产物、细胞培养液，血液产品提取，疫苗、激素、酵母、维生素的生产或提取，有机酸生产，注射用水去热源等行业应用。

中空纤维超滤膜8040膜芯设备工艺原理摘要中空纤维超滤膜8040膜芯作为膜分离技术应用的主要产品之一，具有高效的分离、过滤、净化等功能，广泛应用于水处理、饮料工业、化工、食品加工等领域。

本文将重点介绍中空纤维超滤膜8040膜芯设备工艺原理。

一、中空纤维超滤膜8040膜芯概述中空纤维超滤膜8040膜芯是一种采用中空纤维膜分离技术制成的膜芯产品。

中空纤维膜是热塑性聚合物，采用对流法进行制备。

中空纤维超滤膜8040膜芯主要由中空纤维膜模组、壳体、管板、密封环等组成。

中空纤维膜模组是将数百根中空纤维膜束在一个膜模组内部，组成一定数量的中空纤维膜，同时采用特殊的导向元件将它们排布整齐。

通过壳体、管板和密封环的作用，middle Fiber (MF)在膜模组内形成侧向水平流动的通道。

通常情况下，压力差会通过这个侧向水平的通道产生。

二、中空纤维超滤膜8040膜芯工艺原理中空纤维超滤膜8040膜芯的工艺原理是利用膜分离原理进行过滤和净化。

膜分离是一种基于膜的微小孔隙结构，将固体、液体、气体等不同尺寸的分子通过膜孔进行物理分离的过程。

中空纤维超滤膜8040膜芯的过滤原理是将混合溶液沿着膜的表面流过，大分子、高分子、固体等被膜孔的选择性截留下来，而溶质分子、水分子等则通过膜孔进入纯净水。

经过多级的膜分离过程，不同种类、不同分子量的物质就被分离出来，从而达到分离、过滤、净化等目的。

三、中空纤维超滤膜8040膜芯设备参数中空纤维超滤膜8040膜芯在应用时需要根据其工艺参数进行调节和设置。

常见的工艺参数包括渗透流量、回收率、通量等。

渗透流量是指单位时间内渗透液体的体积。

回收率是指处理溶液中，被截留物的质量和初始溶液的质量的比值，通量是指单位面积膜的渗透液体流量。

通过不同的设备参数调节，可以获得不同的膜效应和分离效果。

四、中空纤维超滤膜8040膜芯设备应用中空纤维超滤膜8040膜芯广泛应用于饮料、果汁、制药、蒸馏水、医疗、污水处理等领域。

中空纤维超滤膜型号设备工艺原理摘要中空纤维超滤膜是一种用于水、废水及液体处理的高效过滤技术。

它基于水分子和溶解物质的大小等差异，在泵送作用下通过膜的表面进行分离和过滤，从而实现对可溶性物质、悬浮固体和细菌等微量污染物的过滤和去除。

本文主要介绍中空纤维超滤膜的型号、设备、工艺和原理。

中空纤维超滤膜型号目前，市场上常见的中空纤维超滤膜型号有九种，分别是：1.PES（聚醚砜）中空纤维超滤膜2.PS（聚苯乙烯）中空纤维超滤膜3.PTFE（聚四氟乙烯）中空纤维超滤膜4.PVDF（聚偏氟乙烯）中空纤维超滤膜5.PAN（聚丙烯腈）中空纤维超滤膜6.PP（聚丙烯）中空纤维超滤膜7.Nylon（尼龙）中空纤维超滤膜8.CA（纤维素醋酸）中空纤维超滤膜9.UF（超滤）中空纤维超滤膜不同型号的中空纤维超滤膜在应用时具有各自的特点和优劣势。

例如，聚丙烯（PP）中空纤维超滤膜因其高的热稳定性和优秀的抗氧化性能，适用于高温和化学性能较为恶劣的场合；而聚醚砜（PES）中空纤维超滤膜因其卓越的化学稳定性和生物相容性，适合应用于医药、食品等领域。

中空纤维超滤膜设备中空纤维超滤膜设备是一种水、废水及液体处理装置，它由膜组件、反洗系统、自清洗系统和监测控制系统四大模块组成。

其中，膜组件是中空纤维超滤膜设备的核心部分，其数量和排列方式取决于超滤膜设备的处理能力和效率。

反洗系统和自清洗系统则负责膜组件的清洗、维护与保养。

同时，监测控制系统通过传感器进行监测，实现对超滤膜设备运行状态、水质、流量等数据的实时获取和连续调整。

中空纤维超滤膜工艺中空纤维超滤膜工艺是一种集物理、化学、生物多种处理方式于一体的高效过滤技术。

该工艺在处理过程中，将污染物分为小分子和大分子两部分。

其中，小分子化合物和水分子通过膜滤部分，而大分子物质则被膜截留。

当膜表面的压差增大时，工程师可以通过反洗或逆洗的方式来恢复膜的原始过滤能力。

中空纤维超滤膜工艺因其高效、稳定、易维护等优点，被广泛应用于水处理、污水处理、食品和制药等领域。

替Sectionl膜分离技术妍膜分离技术是一种利用半透膜将组分从流过半透膜的料液进行机械分离的一种先进的分离技术。

在半透膜的膜壁上分布着众多的微孔，正是这些微孔决定了半透膜的分离性能。

根据微孔孔径的不同，可将分离膜分为微滤（MF ）、超滤（UF ）、反渗透（R0 ）、纳滤（NF ）等。

媳由于膜分离技术具有诸多优势，如常温下操作、分离过程无相变、节能、污染小等，作为一项成熟的技术,它已被广泛应用于工业用水及生活用水的制备，藻类和细菌的脱除，食品工业以及饮料果汁的提纯等。

茄在解决水资源缺乏的问题上，膜分离过程起到了非常重要的作用。

在水与废水循环回用方面，膜的特殊作用显得十分重要，尤其在水供应缺乏的地区，更引起人们的极大关注，实践证明这项技术已经在工业和生活污水处理领域得到了广泛的应用。

/•膀超/微滤是细菌和隐砲子虫、鞭毛虫等原生寄生虫的绝对屏障（一般细菌的粒径范围在0.2〜0.6 UmZ间），因此超滤膜被广泛应用于污水回用和城市给水处理，特別是作为R0系统的预处理方法，更显示了超滤膜的优越性。

威膜分离孔径和分离对象如下表和下图所示袅表1膜分离孔径嫁图1膜分离图谱蟻上图显示了水中各种杂质的大小和去除它们所使用的分离方法 ，反渗透主要用来去除水屮溶解的无机盐；而超滤则可以去除病毒、大分子物质、肢体等；超 /微滤能够去除水中的细菌、灰尘 ，具有很好的除浊效果，这是传统的过滤（如砂滤、多介质过滤等）工艺无法实现的。

我起滤膜分离产品从形式上分为中空纤维、管式、卷式、平板式等，从材质上分PP> PE 、PS 、PES 、PVDF 、PAN等多种。

这些膜产品能够具备优异的分离能力 ，是和它的结构及材料密不可分的 。

图2显示了聚合物膜材料的结构。

w 图2聚合物膜材料的结构務膜分离产品最近受到了市场的高度关注 ，这是因为它具有如下的优点 ：蘇丿对杂质的去除效率高，产水水质大大好于传统方法;戏丁大大减少化学药剂的使用，避免相当污染；朗细菌、悬浮物，贾; 第鞭毛虫，隐抱子I 1,酵E箱盐、胶体、杀虫剂艾蛋白质、病毒、 盐、胶体1 11 魏盐、胶体、杀1 11羅盐1 11就水虫剂奚微滤聚超滤她反渗 透罰蛋白质、病毒I JV蒲丁系统易于自动化，可靠性高。

中空纤维超滤膜的技术特点中空纤维超滤膜（hollow fiber ultrafiltration membrane）是一种用于液体分离和净化的膜技术。

它的独特结构和材料特性决定了其卓越的分离性能和应用广泛性。

本文将介绍中空纤维超滤膜的技术特点，主要包括膜材料、膜结构、膜性能和应用等方面。

膜材料中空纤维超滤膜的膜材料主要有聚乙烯、聚丙烯、聚醚砜等。

其中，聚乙烯是目前应用最为广泛的材料，具有成本低廉、耐腐蚀性好、耐化学性强、分离性能优异等特点。

聚丙烯因其低粘度和较好的机械性能，也逐渐得到应用。

聚醚砜则因其高温稳定性和化学稳定性优越，适用于一些高温、酸碱环境下的分离。

膜结构中空纤维超滤膜的主体结构是一种具有一定孔径分布的中空纤维结构。

其外层是一层薄壁细长的中空纤维，内部是空心的管道，中部是孔径分布特定的官能团。

这种结构使得液体易于流动过膜表面，分离效果明显，反冲洗也方便。

膜性能中空纤维超滤膜的膜性能主要表现为其分离性能和通量两方面。

分离性能是指膜对不同粒径、分子量的物质在压差驱动下分离净化能力，通量则是指单位时间内通过膜的流量。

通常，中空纤维超滤膜的分离性能高于微孔滤膜（microfiltration membrane），但通量比其低。

中空纤维超滤膜能有效地分离分子量较大的微生物、蛋白质、胶体等物质，净化效果好，适用于饮用水净化、生物药品分离纯化、半导体工业废水处理等领域。

应用中空纤维超滤膜在生活和工业等领域有广泛的应用。

在饮用水净化领域，中空纤维超滤膜能有效地去除细菌、病毒、有机物等杂质，得到高品质的饮用水。

在生物制药领域，中空纤维超滤膜能够对蛋白质、细胞、病毒等微生物分离提纯，用于生物反应器过滤、疫苗制备、血液制品提纯等方面。

在电子、化工、食品、废水处理等领域，中空纤维超滤膜也有广泛的应用。

综上所述，中空纤维超滤膜的技术特点在于其材料、结构、性能和应用方面的卓越表现，为液体分离和净化领域提供了可靠和高效的解决方案。

中空纤维超滤膜、超滤膜超滤工艺流程。

超滤采用一级一段部分循环连续式工艺流程，四组并联运行，浓水回流四组合一，单泵增压循环，每组挂超滤柱39支，单组产水76t/h，系统浓缩水排放8t/h。

应用超滤通常采用中空纤维膜，原水在中空纤维装置的外侧或内腔加压流动，姗J构成外压式与内压式。

超滤是动态过滤过程，被截留物质可随浓缩液而排除，不致堵塞膜表面。

在超滤过程中，由于被截留的杂质在膜表面上不断积累，会产生浓差极化现象，使膜的透水量下降。

合理地选择运行条件和清洗工艺，可完全控制超滤的浓差极化问题。

超滤设备的出力与操作温度有关，水的黏度随温度变化而变化，温度每升高1℃，透水量增加2. 15%。

一般产品的膜通量按照25℃设计，与实际使用温度不一致时，应除以温度校正系数。

修正得到近似值，即G=(1+0. 021 5)△t△t=25-t二、产品规格(一)中空纤维超滤装置(1)装置规格按照纯水通量分:1、2、5、10、20、40、60、80、100rm³/h。

(2)装置尺寸为:长mm x宽mm x高mm。

(3)膜材料代号见表4-15。

(4)装置编号规格。

(二)超滤水装置出力核算(1)平均回收率大于90%。

(2)化学清洗周期大于30天。

(3)超滤水进出水水质:SDI＜3、浊度小于0. 4NTU、悬浮物SS小于1mg/L。

(4)半均水回收率。

(三)超滤膜的工艺流程超滤膜通常采用一级一段的工艺流程，具体有三种操作方式，见图4-7。

图4-7 (a)中，经过超滤膜处理后的浓水全部回到原水箱或再经过预处理系统处理后进人超滤系统。

图4-7 (b)中，经过超滤膜处理后的浓水连续全部排放，是目前常用工艺。

图4-7( c)中，经过超滤膜处理后的浓水部分排放，部分循环也是目前常用工艺。

(四)超滤系统设计1.设计步骤(1)原水水质，包括水源类型、浊度、SS, COD, pH,温度等。

(2)选择预处理系统。

(3)选择超滤操作方式。

(4)确定平均水通量和系统回收率。
