中空纤维膜简介课件

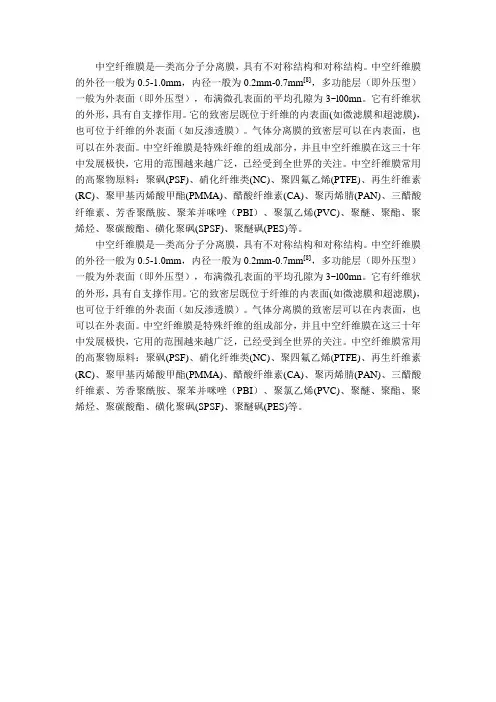

中空纤维膜是—类高分子分离膜，具有不对称结构和对称结构。

中空纤维膜的外径一般为0.5-1.0mm，内径一般为0.2mm-0.7mm[8]，多功能层（即外压型）一般为外表面（即外压型），布满微孔表面的平均孔隙为3~l00mn。

它有纤维状的外形，具有自支撑作用。

它的致密层既位于纤维的内表面(如微滤膜和超滤膜)，也可位于纤维的外表面（如反渗透膜）。

气体分离膜的致密层可以在内表面，也可以在外表面。

中空纤维膜是特殊纤维的组成部分，并且中空纤维膜在这三十年中发展极快，它用的范围越来越广泛，已经受到全世界的关注。

中空纤维膜常用的高聚物原料：聚砜(PSF)、硝化纤维类(NC)、聚四氟乙烯(PTFE)、再生纤维素(RC)、聚甲基丙烯酸甲酯(PMMA)、醋酸纤维素(CA)、聚丙烯腈(PAN)、三醋酸纤维素、芳香聚酰胺、聚苯并咪唑（PBI）、聚氯乙烯(PVC)、聚醚、聚酯、聚烯烃、聚碳酸酯、磺化聚砜(SPSF)、聚醚砜(PES)等。

中空纤维膜是—类高分子分离膜，具有不对称结构和对称结构。

中空纤维膜的外径一般为0.5-1.0mm，内径一般为0.2mm-0.7mm[8]，多功能层（即外压型）一般为外表面（即外压型），布满微孔表面的平均孔隙为3~l00mn。

它有纤维状的外形，具有自支撑作用。

它的致密层既位于纤维的内表面(如微滤膜和超滤膜)，也可位于纤维的外表面（如反渗透膜）。

气体分离膜的致密层可以在内表面，也可以在外表面。

中空纤维膜是特殊纤维的组成部分，并且中空纤维膜在这三十年中发展极快，它用的范围越来越广泛，已经受到全世界的关注。

中空纤维膜常用的高聚物原料：聚砜(PSF)、硝化纤维类(NC)、聚四氟乙烯(PTFE)、再生纤维素(RC)、聚甲基丙烯酸甲酯(PMMA)、醋酸纤维素(CA)、聚丙烯腈(PAN)、三醋酸纤维素、芳香聚酰胺、聚苯并咪唑（PBI）、聚氯乙烯(PVC)、聚醚、聚酯、聚烯烃、聚碳酸酯、磺化聚砜(SPSF)、聚醚砜(PES)等。

中空纤维膜的通量
【原创版】
目录
1.中空纤维膜的概念和结构
2.中空纤维膜的通量及其影响因素
3.提高中空纤维膜通量的方法
4.中空纤维膜的应用领域
正文
一、中空纤维膜的概念和结构
中空纤维膜是一种具有自支撑作用的膜，其外形像纤维状。

它是非对称膜的一种，致密层可位于纤维的外表面（如反渗透膜），也可位于纤维的内表面（如微滤膜、纳滤膜和超滤膜）。

中空纤维膜具有化学稳定性好、使用寿命长、通量高、抗污染、节省清洗用水等优点。

二、中空纤维膜的通量及其影响因素
中空纤维膜的通量是指单位时间内通过单位膜面积的流体量。

通量受到多种因素的影响，如膜的材质、结构、制备方法、操作条件等。

其中，膜的材质和结构对通量的影响最为显著。

三、提高中空纤维膜通量的方法
提高中空纤维膜通量的方法主要有：
1.减小结晶度：通过热处理、与其他聚合物混合或采用不同的制备方法，降低膜的结晶度，从而提高通量。

2.改变膜的结构：如调整纤维膜的孔隙大小、分布和连通性，以提高通量。

3.优化操作条件：如提高操作压力、调整进料浓度、降低温度等，以
提高通量。

四、中空纤维膜的应用领域
中空纤维膜广泛应用于水处理、气体分离、液体分离和浓缩、生物医药等领域。

如在反渗透、纳滤、超滤等过程中，中空纤维膜作为过滤介质，能够有效地去除水中的微粒、细菌等污染物，提高水质。

总之，中空纤维膜具有很多优点，广泛应用于多个领域。

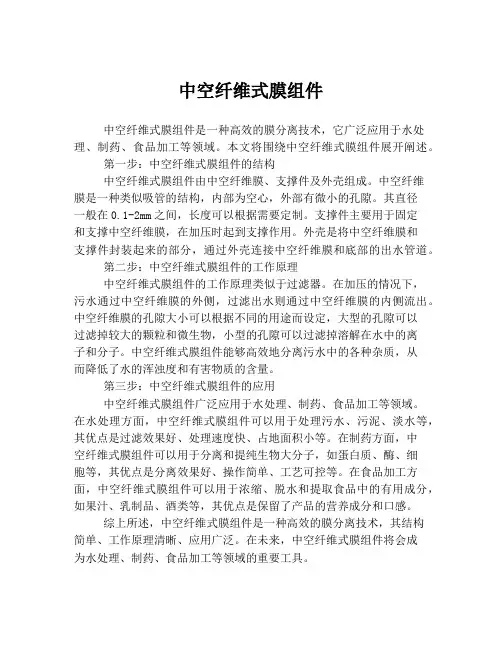

中空纤维式膜组件中空纤维式膜组件是一种高效的膜分离技术，它广泛应用于水处理、制药、食品加工等领域。

本文将围绕中空纤维式膜组件展开阐述。

第一步：中空纤维式膜组件的结构中空纤维式膜组件由中空纤维膜、支撑件及外壳组成。

中空纤维膜是一种类似吸管的结构，内部为空心，外部有微小的孔隙。

其直径一般在0.1-2mm之间，长度可以根据需要定制。

支撑件主要用于固定和支撑中空纤维膜，在加压时起到支撑作用。

外壳是将中空纤维膜和支撑件封装起来的部分，通过外壳连接中空纤维膜和底部的出水管道。

第二步：中空纤维式膜组件的工作原理中空纤维式膜组件的工作原理类似于过滤器。

在加压的情况下，污水通过中空纤维膜的外侧，过滤出水则通过中空纤维膜的内侧流出。

中空纤维膜的孔隙大小可以根据不同的用途而设定，大型的孔隙可以过滤掉较大的颗粒和微生物，小型的孔隙可以过滤掉溶解在水中的离子和分子。

中空纤维式膜组件能够高效地分离污水中的各种杂质，从而降低了水的浑浊度和有害物质的含量。

第三步：中空纤维式膜组件的应用中空纤维式膜组件广泛应用于水处理、制药、食品加工等领域。

在水处理方面，中空纤维式膜组件可以用于处理污水、污泥、淡水等，其优点是过滤效果好、处理速度快、占地面积小等。

在制药方面，中空纤维式膜组件可以用于分离和提纯生物大分子，如蛋白质、酶、细胞等，其优点是分离效果好、操作简单、工艺可控等。

在食品加工方面，中空纤维式膜组件可以用于浓缩、脱水和提取食品中的有用成分，如果汁、乳制品、酒类等，其优点是保留了产品的营养成分和口感。

综上所述，中空纤维式膜组件是一种高效的膜分离技术，其结构简单、工作原理清晰、应用广泛。

在未来，中空纤维式膜组件将会成为水处理、制药、食品加工等领域的重要工具。

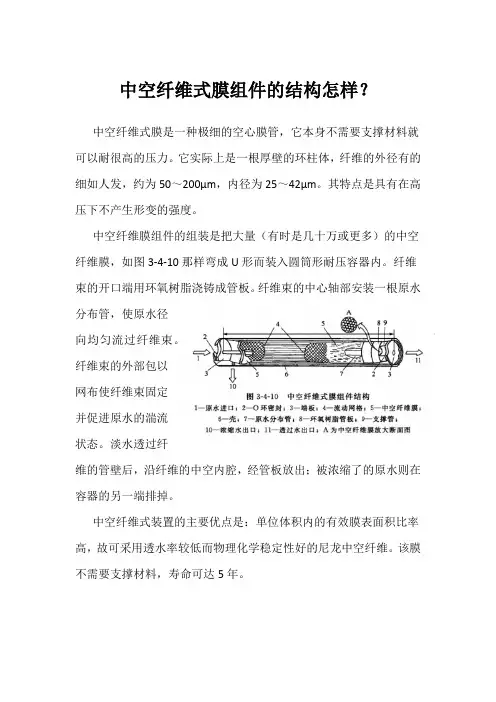

中空纤维式膜组件的结构怎样？
中空纤维式膜是一种极细的空心膜管，它本身不需要支撑材料就可以耐很高的压力。

它实际上是一根厚壁的环柱体，纤维的外径有的细如人发，约为50～200μm，内径为25～42μm。

其特点是具有在高压下不产生形变的强度。

中空纤维膜组件的组装是把大量（有时是几十万或更多）的中空纤维膜，如图3-4-10那样弯成U形而装入圆筒形耐压容器内。

纤维束的开口端用环氧树脂浇铸成管板。

纤维束的中心轴部安装一根原水分布管，使原水径
向均匀流过纤维束。

纤维束的外部包以
网布使纤维束固定
并促进原水的湍流
状态。

淡水透过纤
维的管壁后，沿纤维的中空内腔，经管板放出；被浓缩了的原水则在容器的另一端排掉。

中空纤维式装置的主要优点是：单位体积内的有效膜表面积比率高，故可采用透水率较低而物理化学稳定性好的尼龙中空纤维。

该膜不需要支撑材料，寿命可达5年。

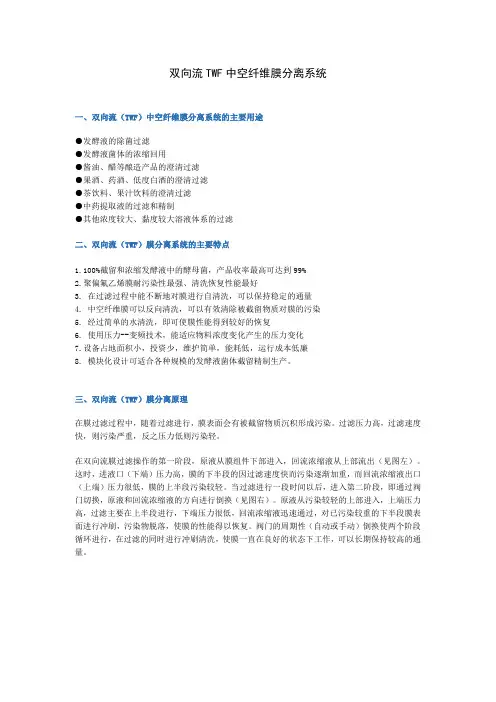

双向流TWF中空纤维膜分离系统一、双向流（TWF）中空纤维膜分离系统的主要用途●发酵液的除菌过滤●发酵液菌体的浓缩回用●酱油、醋等酿造产品的澄清过滤●果酒、药酒、低度白酒的澄清过滤●茶饮料、果汁饮料的澄清过滤●中药提取液的过滤和精制●其他浓度较大、黏度较大溶液体系的过滤二、双向流（TWF）膜分离系统的主要特点1.100%截留和浓缩发酵液中的酵母菌，产品收率最高可达到99%2.聚偏氟乙烯膜耐污染性最强、清洗恢复性能最好3. 在过滤过程中能不断地对膜进行自清洗，可以保持稳定的通量4. 中空纤维膜可以反向清洗，可以有效清除被截留物质对膜的污染5. 经过简单的水清洗，即可使膜性能得到较好的恢复6. 使用压力--变频技术，能适应物料浓度变化产生的压力变化7.设备占地面积小，投资少，维护简单，能耗低，运行成本低廉8. 模块化设计可适合各种规模的发酵液菌体截留精制生产。

三、双向流（TWF）膜分离原理在膜过滤过程中，随着过滤进行，膜表面会有被截留物质沉积形成污染。

过滤压力高，过滤速度快，则污染严重，反之压力低则污染轻。

在双向流膜过滤操作的第一阶段，原液从膜组件下部进入，回流浓缩液从上部流出（见图左）。

这时，进液口（下端）压力高，膜的下半段的因过滤速度快而污染逐渐加重，而回流浓缩液出口（上端）压力很低，膜的上半段污染较轻。

当过滤进行一段时间以后，进入第二阶段，即通过阀门切换，原液和回流浓缩液的方向进行倒换（见图右）。

原液从污染较轻的上部进入，上端压力高，过滤主要在上半段进行，下端压力很低，回流浓缩液迅速通过，对已污染较重的下半段膜表面进行冲刷，污染物脱落，使膜的性能得以恢复。

阀门的周期性（自动或手动）倒换使两个阶段循环进行，在过滤的同时进行冲刷清洗，使膜一直在良好的状态下工作，可以长期保持较高的通量。

四、双向流（TWF）膜分离系统使用的膜元件膜材质：聚偏氟乙烯（PVDF）规格：φ90×1106 mm过滤形式：内压型膜孔径：0.1μm单支膜面积：4 m2使用温度：5~45℃PH:2~10五、双向流（TWF）膜分离系统的标准机台配置MIF-910 型聚偏氟乙烯微滤膜组件40支膜面积为160m2设备主机占地面积为1.2×3.5m2单台功率4 kw.h处理一般发酵液的透过流量为4~5 m3/h装置为不锈钢机架，ABS或UPVC管路系统，流向切换可选择自动或手动操作变频控制不锈钢泵。

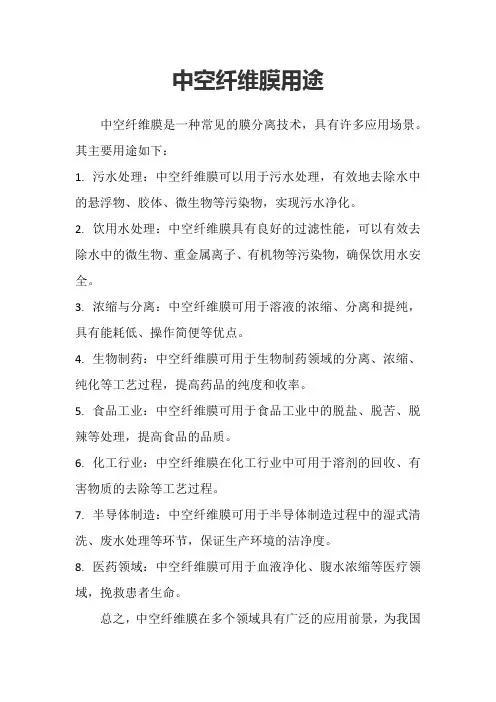

中空纤维膜用途
中空纤维膜是一种常见的膜分离技术，具有许多应用场景。

其主要用途如下：
1.污水处理：中空纤维膜可以用于污水处理，有效地去除水中的悬浮物、胶体、微生物等污染物，实现污水净化。

2.饮用水处理：中空纤维膜具有良好的过滤性能，可以有效去除水中的微生物、重金属离子、有机物等污染物，确保饮用水安全。

3.浓缩与分离：中空纤维膜可用于溶液的浓缩、分离和提纯，具有能耗低、操作简便等优点。

4.生物制药：中空纤维膜可用于生物制药领域的分离、浓缩、纯化等工艺过程，提高药品的纯度和收率。

5.食品工业：中空纤维膜可用于食品工业中的脱盐、脱苦、脱辣等处理，提高食品的品质。

6.化工行业：中空纤维膜在化工行业中可用于溶剂的回收、有害物质的去除等工艺过程。

7.半导体制造：中空纤维膜可用于半导体制造过程中的湿式清洗、废水处理等环节，保证生产环境的洁净度。

8.医药领域：中空纤维膜可用于血液净化、腹水浓缩等医疗领域，挽救患者生命。



总之，中空纤维膜在多个领域具有广泛的应用前景，为我国
的环保、民生、科技发展等方面做出了重要贡献。

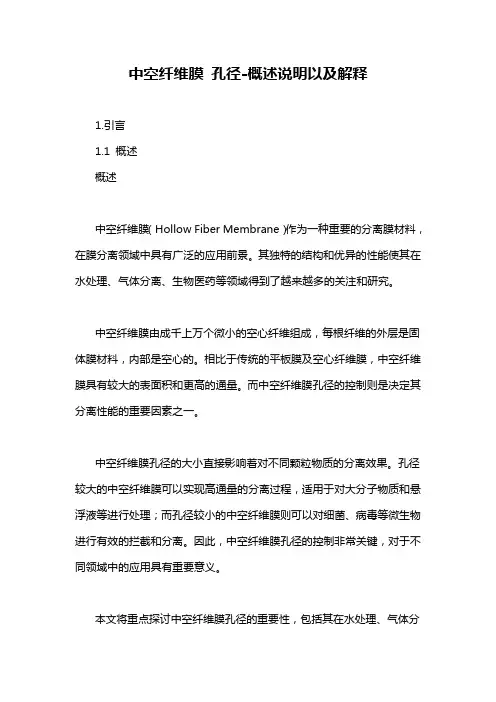

中空纤维膜孔径-概述说明以及解释1.引言1.1 概述概述中空纤维膜（Hollow Fiber Membrane）作为一种重要的分离膜材料，在膜分离领域中具有广泛的应用前景。
