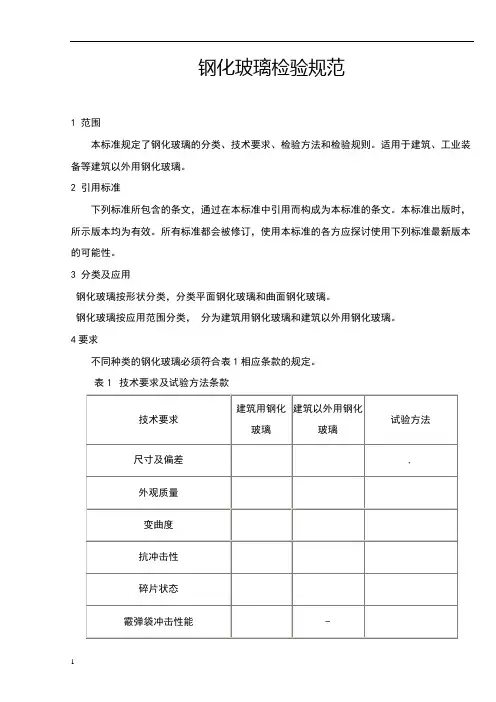

钢化玻璃检验规范1 范围本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。
适用于建筑、工业装备等建筑以外用钢化玻璃。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
3 分类及应用钢化玻璃按形状分类,分类平面钢化玻璃和曲面钢化玻璃。
钢化玻璃按应用范围分类,分为建筑用钢化玻璃和建筑以外用钢化玻璃。
4要求不同种类的钢化玻璃必须符合表1相应条款的规定。
表1技术要求及试验方法条款v1.0 可编辑可修改透射比抗风压性能-尺寸及偏差平面钢化玻璃的长度、宽度由供需双方商定。
其边长的允许偏差应符合表2的规定,一边长度大于3000mm的玻璃以及异型制品的尺寸偏差由供需双方商定。
表2尺寸及其允许偏差L≤10001000〈L≤20002000〈L≤300045 6+1-2±3±4810 12+2 -315±4±419±5±5±6曲面钢化玻璃开关和边长的允许偏差,吻合度由供需双方商定。
钢化玻璃的厚度允许偏差应符合表3的规定。
表3厚度及其允许偏差名称厚度厚度允许偏差钢化玻璃±边部另工及孔径允许偏差磨边形状及质量由供需双方商定。
孔径一般不小于玻璃的厚度,小于4mm的孔由供需双方商定,孔径的允许偏差应符合表4遥规定。
表4孔径及允许偏差孔的大小及质量由供需双方商定,但不允许有大于1mm的爆边。
外观质量钢化玻璃的外观质量必须符合表5的规定。
表5 外观质量弯曲度平型钢化玻璃的弯曲度,弓形时应不超过%,波形时应不超过%。
抗冲击性取6块钢化玻璃试样进行试验,试样破坏数不超过1块为合格,多于或等于3块为不合格。
破坏数为2块时,再另取6块进行试验,6块必须全部不被破坏为合格。
碎片状态取4块钢化玻璃试样进行试验,每块试样在50mm×50mm区域内的碎片数必须超过40个,且允许有少量长条形碎片,其长度不超过75mm,其端部不是刀状,延伸至玻璃边缘的长条形碎片与边缘形成的角不大于45°。
精心整理
钢化玻璃检验标准
1、 磨边:
精磨尺寸:4-6厘,允许公差±0.15mm ,8-12厘,允许公差±0.20mm ; 精磨光滑流畅,可根据客户的要求检测,不能有崩边现象。
2、 3、 对角中心扭拧度:允许公差±2mm,整件弯钢对角线与中心相交点,上下间的距离不得超过此标准;
弧位:纯弧,以外弧面观察,活动门允许公差±1.5mm,固定门允许公差±1mm ,用大于玻璃2mm 木模试套能套入且能滑动则判定合格;异形:允许公差±2mm ,能套入槽滑动,弧位线以外弧面为标准,肚位活动与固定门允许公差
精心整理
±1.5mm,以外弧观察为准,包括中心与两侧面。
活动门凸1mm,凹2mm,允收,固定门也一样。
弧位直角边:允许偏差≤40mm,R位小于500mm的玻璃允许≤50mm,R位大于500mm允许≤40mm.
弦长、弧长允许公差±1.5mm,弧长以外长为准,弦长以外弦长为准
10mm,
,。
划伤:距600mm,自然光下,明显可见,长度≥10mm,宽度≥0.2mm,用指甲刮手感明显,需返修抛光处理;轻微划伤:长度≤15mm,宽度≤0.15mm,无明显手感,允收。

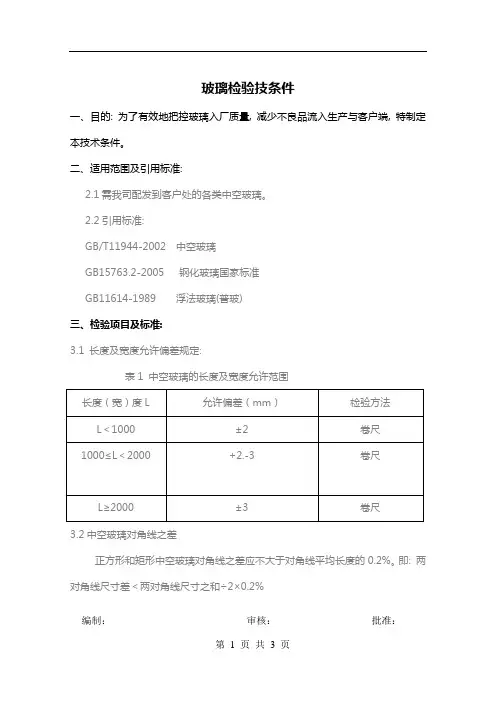

玻璃检验技条件
一、目的: 为了有效地把控玻璃入厂质量, 减少不良品流入生产与客户端, 特制定本技术条件。
二、适用范围及引用标准:
2.1需我司配发到客户处的各类中空玻璃。
2.2引用标准:
GB/T11944-2002 中空玻璃
GB15763.2-2005 钢化玻璃国家标准
GB11614-1989 浮法玻璃(普玻)
三、检验项目及标准:
3.1 长度及宽度允许偏差规定:
表1 中空玻璃的长度及宽度允许范围
3.2中空玻璃对角线之差
正方形和矩形中空玻璃对角线之差应不大于对角线平均长度的0.2%。
即: 两对角线尺寸差<两对角线尺寸之和÷2×0.2%
编制:审核:批准:
3.3外观质量
3.3.1浮法玻璃外观标准(内控汽车级)
编制:审核:批准:
3.3.2中空玻璃除满足5.3.1的要求外不得有妨碍透视的污迹, 夹杂及密封胶飞边现象。
不得有明显玻璃错位现象。
三层中空玻璃,格条不得有明显错位。
3.3.3周边隔条不得有明显变形与凹陷, 接口处间隙应不大于3mm。
3.3.3夹花玻璃窗格条接口不得厚薄不均, 上下错位不超过0.5mm;不得有超过0.5mm的接口间隙; 不得变形歪斜; 涂胶部位/修补部位不得有溢胶或与玻璃产生粘结现象;外露螺钉连接部位需沉头;格子外观及油漆质量应不得有脱漆、损伤、色差过大等问题。
3.3.4单面磨砂玻璃的磨砂面应朝里;磨砂面不应有无法祛除的各类污渍。
四、不合格处理
当发现不合格出现时, 交质量部门, 按照《不合格品管理制度》执行。
编制:审核:批准:。
检验标准1. 目的为了规范公司钢化镀膜的检验作业标准,使操作人员有据可依。
2. 范围适用于镀膜玻璃系列真空镀膜玻璃产品的外观检验及可靠性测试。
3. 权责执行镀膜玻璃系列检验程序的检验员和工程师按此标准作业。
4. 定义(1)点状缺陷Circular Defects:(2)线状缺陷Linear Defects :(3)致命缺陷(Critical Defect )对使用者的人身安全及财产构成威胁。
(4)主要缺陷(Major Defect ) 对产品外观产生直接或潜在影响,顾客明确表示不接受。
(5)轻微缺陷(Minor Defect ) 顾客可以让步接受的缺陷 5.检验条件(1) 环境温度:25 ± 3度 ; 检视距离:灯光45 ± 5厘米;目视距离:20-30厘米. (2) 检视角度:45°~ 90°;平视与上下反光检验. (3) 检视照度: 800~1200 Lux 。
(4) 检视时间:定点3s ,总时间6-9S 。
(5) 检验背景颜色:黑色 (6) 检验员视力:裸视或矫正视力在1.0以上 (7) 注意事项:检验时不使用任何放大装置。
6. 抽样方式外观检验:抽样计划参考MIL-STD-105E 单次正常抽样表LEVEL Ⅱ, AQL=0.65;致命缺陷=0,严重 缺陷=0.65;一般缺陷=1.0可靠性测试:抽样计划参考MIL-STD-105E S —1抽样表7.检验项目7.1 外观检验项目序号检验内容允收标准检验方法缺陷等级1 点状缺陷(黑点、白点、异色点、凹凸点、坑点、气泡)1. Ф≤0.1mm,忽略不计(密集不允许)2. 0.1mm>Ф≤0.2mm,间距大于10mm,允收2个3. 0.2mm>Ф≤0.25mm,允收1个4. Ф>0.25mm,拒收点菲林目视主要缺陷2 线状刮伤、线维状、异物L=长度,W=宽度1.W<0.03mm忽略不计(密集不允许)2.0.03mm>W≤0.05mm,L<5mm,间距大于20mm,充收2条3. W>0.05mm拒收4.纤维状异物不允许点菲林目视主要缺陷3 崩边、角崩、沙崩不允许有崩边、角崩、沙崩,锯齿等。
深圳市XXXXXXX电子有限公司作业规范WI-PZ-2X A/0玻璃膜检验规范XXXXXXX发布 XXXXXXXX实施本文件隶属深圳市XXXXXX电子有限公司的文化资产,未经许可,任何人不得私自影印。
深圳市XXXXXXX电子有限公司发布1. 目的: 为了检测玻璃膜的性能,保障所提供的产品能持续满足客户的需求。
2. 适用范围: 适用于本公司所生产玻璃膜产品的检测,以及需要我司提供检测报告的玻璃膜产品。
3. 检验环境:正常日光灯(800-1200LUX光照),距离30cm处以45 角目视10秒;试验应在温度23±2℃和相对湿度50±5%中进行。
4. 产品检验:检验人员利用试验仪器进行检验和判断;4.1每批次来料至少要做1pc的性能测试:透光率、铅笔硬度、落球测试等等。
●100pcs <来料数量>1pc,性能测试抽测1pc;●1000pcs <来料数量>100pcs,性能测试抽测3pcs;●10000pcs <来料数量> 1000pcs,性能测试抽测5pcs;5. 性能测试项目:(一)透光率测试(二)耐磨测试(三)硬度测试(铅笔划痕)(四)落球测试(跌落)(五)拉力测试(六)耐油污(疏水)测试(七)排气性能测试(八)触摸灵敏度测试(九)1D/2D硬度测试下面分别对以上测试项目进行说明,测试时根据不同玻璃膜的材质进行甄别分类测试。
一.透光率测试检验人员利用透光仪进行判断。
透光率越高产品的贴膜效果越好。
1.2 仪器名称:透光仪1.3 检验依据:参照产品材质规格、承认书。
1.4 操作步骤:1.4.1 启动仪器电源,等待仪器启动后自检完成后开始测试;1.4.2 把待测试的玻璃膜撕掉保护层,放置在测试处(如下图示);1.4.3 读取测试数值,记录测得的“可视光”数值;1.4.4 取不同的测试点测试4次,取最小值记录;透光率玻璃膜透光率≥ 93%备注:名词解释可见光(即可视光):是电磁波谱中人眼可以感知的部分,可见光谱没有精确的范围;一般人的眼睛可以感知的电磁波的波长在400到700纳米之间,但还有一些人能够感知到波长大约在380到780纳米之间的电磁波。
钢化玻璃颗粒度检验方法及标准
钢化玻璃的检验方法如下:
1.将钢化玻璃试样用透明胶带纸沿周边粘牢;
2.在试样的最长边中心线上距离周边20mm左右的位置,用尖端曲率半径为0.2mm±0.05mm的小锤或冲头进行冲击,使试样破碎;
3.除去距离冲击点80mm范围内的部分,从玻璃其它位置找碎片最大的部分,在这部分中取50mm×50mm的矩形钢化玻璃;
钢化玻璃的检验标准为:
在所取的50mm×50mm的矩形钢化玻璃中,确认其颗粒的个数在50~~80个小颗粒。
注: 1.冲击玻璃用的小锤是特定的样式,并非用任何重物敲击都可以;
2.玻璃破碎后必须马上检验。
若放置5分钟后颗粒的个数将有所增加,约增加10%左右;
3.颗粒度的要求必须在50~~80之间,不符合要求的,全部退货。
CNHQ订单管理部
2005年8月26日。
钢化玻璃国家标准标准名称:建筑用安全玻璃第2部分:钢化玻璃英文名称:Safety glazing materials in building Part2: Tempered glass中华人民共和国质量监督检验检疫总局2005-08-30发布2006-03-01实施标准编号:GB15763.2-20055要求5.1允许尺寸及允许偏差5.1.1 长方形平面钢化玻璃边长允许偏差长方形平面钢化玻璃的边长的允许偏差应符合表2的规定表2 长方形平面钢化玻璃边长允许偏差(单位为毫米)5.1.2 长方形平面钢化玻璃的对角线差应符合表3的规定。
表3 长方形平面钢化玻璃对角线差允许值(单位为毫米)5.1.3其他形状的钢化玻璃的尺寸及其允许偏差由供需双方商定。
5.1.4 边部加工边部加工形状及质量由供需双方商定.5.1.5 圆孔5.1.5.1 概述本条只适用于公称厚度不小于4mm的钢化玻璃。
圆孔的边部加工质量由供需双方商定。
5.1.5.2孔径孔径一般不小于玻璃的公称厚度,孔径的允许偏差应符合表4的规定。
小于玻璃的公称厚度的孔的孔径允许偏差由供需双方商定,表4孔径及允许偏差(单位为毫米)5.1.5.3 孔的位置1)孔的边部距玻璃边部的距离a不应小于玻璃公称厚度的2倍。
如图1所示。
图1孔的边部距玻璃边部的距离示意图2) 两孔孔边之间的距离b不应小于玻璃公称厚度的2倍。
如图2所示。
图2 两孔孔边之间的距离示意图3) 孔的边部距玻璃角部的距离c不应小于玻璃公称厚度d的6倍。
如图3所示。
注:如果孔的边部距玻璃角部的距离小于35mm,那么这个孔不应处在相对于角部对称的位置上。
具体位置由供需双方商定。
图3 孔的边部距玻璃角部的距离示意图4) 圆心位置表示方法及其允许偏差圆孔圆心的位置的表达方法可参照图4进行。
如图4建立坐标系,用圆心的位置坐标(x,y)表达圆心的位置。
圆孔圆心的位置x、y的允许偏差与玻璃的边长允许偏差相同(见表2)。
钢化玻璃检验规范1范围本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。
适用于建筑、工业装备等建筑以外用钢化玻璃。
2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
3分类及应用3.1钢化玻璃按形状分类,分类平面钢化玻璃和曲面钢化玻璃。
3.2钢化玻璃按应用范围分类,分为建筑用钢化玻璃和建筑以外用钢化玻璃。
4要求不同种类的钢化玻璃必须符合表1相应条款的规定。
表1技术要求及试验方法条款建筑用钢化建筑以外用钢化技术要求试验方法玻璃玻璃尺寸及偏差4.14.15.1,5.2外观质量4.24.25.3变曲度4.34.35.4抗冲击性4.44.45.5碎4.54.55.6 霰弹袋能4.6-5.7 透射比4.74.75.8 抗风压性能4.8-5.93.3尺寸及偏差4.1.1平面钢化玻璃的宽度由供需双方商定。
其边长的允许表2的一边于3000mm 的玻璃以及异型制品的尺寸偏差由供需双方商定。
表2尺寸及其允许偏差 1000 L ≤10002000〈L ≤3000 〈L ≤2000 4 +15 -2 6±3 8±4+2 10 -312 15±4±419±5±5±63.4曲面钢化玻璃开关和边长的允许偏差,吻合度由供需双方商定。
3.5钢化玻璃的厚度允许偏差应符合表3的规定。
表3厚度及其允许偏差名称厚度厚度允许偏差钢化玻璃4.0±0.34.1.26.08.0±0.610.012.0±0.815.019.0±1.23.6边部另工及孔径允许偏差4.1.4.1磨边形状及质量由供需双方商定。
4.1.4.2孔径一般不小于玻璃的厚度,小于4mm的孔由供需双方商定,孔径的允许偏差应符合表4遥规定。
表4孔径及允许偏差公称孔径允许偏差4~50±1.051~100±2.0〉100供需双方商定3.7孔的大小及质量由供需双方商定,但不允许1mm 的爆边。
钢化玻璃检验标准编制/ 日期:xx2017.09.11审核/ 日期:xx2017.09.11批准/ 日期:文件修订记录表修改状态日期修改章节修改内容修改人审核人批准人(换页/换版)换版2017.09 5.5 划伤宽度由1mm改为0.5mm xx xx1 范围GB15763的本部分规定了经热处理工艺制成的建筑用钢化玻璃的分类、技术要求、试验方法和检验规则。
GB15763的本部分适用于经热处理工艺制成的建筑用钢化玻璃。
对于建筑以外用的(如工业装备、家具等)钢化玻璃,如果没有相应的产品标准,可根据其产品特点参照使用本标准。
2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本部分。
GB 9962-1999 夹层玻璃GB 11614 浮法玻璃GB/T 18144 玻璃应力测试方法3 定义及分类3.1 定义钢化玻璃:经热处理工艺之后的玻璃。
其特点是在玻璃表面形成压应力层,机械强度和耐热冲击强度得到提高,并具有特殊的碎片状态。
3.2 分类3.2.1 钢化玻璃按生产工艺分类,可分为:垂直法钢化玻璃:在钢化过程中采取夹钳吊挂的方式生产出来的钢化玻璃。
水平法钢化玻璃:在钢化过程中采取水平辊支撑的方式生产出来的钢化玻璃。
3.2.2 钢化玻璃按形状分类,分为平面钢化玻璃和曲面钢化玻璃。
4钢化玻璃所使用的玻璃生产钢化玻璃所使用的玻璃,其质量应符合相应的产品标准的要求。
对于有特殊要求的,用于生产钢化玻璃的玻璃,玻璃的质量由供需双方确定。
5要求钢化玻璃的各项性能及其试验方法应符合表1相应条款的规定。
其中安全性能要求为强制性要求。
表1 技术要求及试验方法条款名称技术要求实验方法尺寸及外观要求尺寸及其允许偏差 5.1 6.1 厚度及其允许偏差 5.2 6.2 外观质量 5.3 6.3 弯曲度4 5.4 6.4安全性能要求弯曲度5.56.5 碎片状态 5.6 6.6 霰弹袋冲击性能5.76.7 一般性能要求表面应力 5.8 6.8 耐热冲击性能5.96.95.1允许尺寸及允许偏差5.1.1 长方形平面钢化玻璃边长允许偏差长方形平面钢化玻璃的边长的允许偏差应符合表2的规定表2 长方形平面钢化玻璃边长允许偏差 (单位为毫米)5.1.2 长方形平面钢化玻璃的对角线差应符合表3的规定。
钢化玻璃检验标准HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】钢化玻璃Tempered glass前言本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的,在技术内容上与该日本标准等效,但考虑到其适用范围,增加了抗风压性能的要求。
本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的,在技术内容上与该日本标准等效,但考虑到其适用范围,增加了抗风压性能的要求。
本标准首次发布于1982年,原名为JC 293-82《平型钢化玻璃》,1986年重新制定该标准,删除其中关于汽车、船舶用钢化玻璃的规定,一名为《钢化玻璃》并于1988年发布后实施。
本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类,将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改,这项试验就不仅仅是观察其碎片状态,而是用于判定玻璃安全性能的试验。
另外,鉴于我国钢化水平的提高,将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样,小锤冲击后检验碎片的方法;且去掉原标准中对抗弯强度和热稳定性的规定。
本标准从生效之日起,同时代替GB9963-88。
本标准由国家建筑材料工业局提出。
本标准由国家建筑材料科学研究院玻璃科学研究所归口。
本标准起草单位:中国建筑材料科学研究院玻璃科学研究所。
本标准主要起草人:龚蜀一、汪如洋、韩松、王睿。
1 范围本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。
适用于建筑、工业装备等建筑以外用钢化玻璃。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 531-92 硫化橡胶邵尔A型硬度试验方法GB 1216-85 外径千分尺GB4871-1995 普通平板玻璃GB 5137.2-1996 汽车安全玻璃光学性能试验方法GB 11614-89 浮法玻璃JC/T 677-1997 建筑玻璃均布静载模拟压试验方法3 分类及应用3.1钢化玻璃按形状分类,分类平面钢化玻璃和曲面钢化玻璃。
3.2 钢化玻璃按应用范围分类,分为建筑用钢化玻璃和建筑以外用钢化玻璃。
4要求不同种类的钢化玻璃必须符合表1相应条款的规定。
表1技术要求及试验方法条款4.1尺寸及偏差4.1.1平面钢化玻璃的长度、宽度由供需双方商定。
其边长的允许偏差应符合表2的规定,一边长度大于3000mm的玻璃以及异型制品的尺寸偏差由供需双方商定。
表2尺寸及其允许偏差4.1.2曲面钢化玻璃开关和边长的允许偏差,吻合度由供需双方商定。
4.1.3 钢化玻璃的厚度允许偏差应符合表3的规定。
表3厚度及其允许偏差4.1.4边部另工及孔径允许偏差磨边形状及质量由供需双方商定。
孔径一般不小于玻璃的厚度,小于4mm的孔由供需双方商定,孔径的允许偏差应符合表4遥规定。
表4孔径及允许偏差孔的大小及质量由供需双方商定,但不允许有大于1mm的爆边。
4.2 外观质量钢化玻璃的外观质量必须符合表5的规定。
表5 外观质量4.3 弯曲度平型钢化玻璃的弯曲度,弓形时应不超过0.5%,波形时应不超过0.3%。
4.4 抗冲击性取6块钢化玻璃试样进行试验,试样破坏数不超过1块为合格,多于或等于3块为不合格。
破坏数为2块时,再另取6块进行试验,6块必须全部不被破坏为合格。
4.5 碎片状态取4块钢化玻璃试样进行试验,每块试样在50mm×50mm区域内的碎片数必须超过40个,且允许有少量长条形碎片,其长度不超过75mm,其端部不是刀状,延伸至玻璃边缘的长条形碎片与边缘形成的角不大于45°。
4.6 霰弹袋冲击性能取4块平型钢化玻璃试样进行试验,必须符合下列(1) 或(2)中任意一条的规定。
(1) 玻璃破碎时,每试样的最大10块碎片质量的总和不得超过相当于试样65m2面积的质量。
(2)散弹袋下落高度为1200mm时,试样不破坏。
4.7 透射比钢化玻璃的透射比由供需双方商定。
4.8 抗风压性能钢化玻璃的抗风压性能由供需双方商定。
5试验方法5.1 尺寸检验尺寸用最小刻度为1mm的钢直尺或钢卷尺测量。
5.2 厚度检验使用GB 1216所规定的千分尺或与此同等精度的器具测量玻璃每边的中点,测量结果的算术平均值即为厚度值。
并以毫米(mm)为单位修约到小数点后二位。
5.3外观检验以制品为试样,在较好的自然光或散射光照条件下,距离玻璃表面600mm,用肉眼进行检查。
5.4弯曲度测量以平面钢化玻璃制品为试样。
试样垂直立放,水平放置直尺贴紧试样表面进行测量。
弓形时以弧的高度与弦的长度之比的百分率表示。
波形时,用波谷到波峰的高与波峰到波峰()或波谷到波谷的距离之比的百分率表示)。
5.5 抗冲击性试验5.5.1 试样为与制品相同厚度的同种类的原板玻璃,且与制品在同一工艺条件下制造的尺寸约为610mm×610mm的钢化玻璃。
5.5.2 用图1所示的铁框支撑试样,使冲击面水平。
试验曲面钢化玻璃时,需要使用相应的辅助框架支承。
5.5.3 用直径为63.5mm(质量约1 040g) 表面光滑的钢球放在距离试样表面1000mm的高度,使其自由落下。
冲击点应在距试样中心25mm的范围内。
对每块试样的冲击仅限一次,以观察其是否破坏。
试验在常温下进行。
图1落球试验用试样支撑框5.6 碎片状态试验5.6.1 试样从制品中随机抽取。
5.6.2 试验设备为曝光和晒图装置。
5.6.3 试验步骤将钢化玻璃试样放在相同开关和尺寸的另一块试样上,在两块试样之间放上感光纸,并用透明胶带纸沿周边粘牢。
在试样的最长边中心线上距离周边20mm 左右的位置,用尖端曲率半径为0.2mm±0.05mm的小锤或冲头进行冲击,使试样破碎。
感光纸应在冲击后10s内开始曝光并且在冲击后3min内结束。
晒图后,除去距离冲击点80mm范围内的部分,从图中造反碎片最大的部分,在这部分中用50mm×50mm的矩形平面钢化玻璃。
5.7 散弹袋冲击性能试验5.7.1试样试样为与相同厚度的同种类的原板玻璃,且与制品在同一工艺条件下制造的尺寸为1930mm×864mm的矩形平面钢化玻璃。
5.7.2试验装置试验装置由图2所示的试验框和图4所示的冲击体构成。
试验框的构造如图2所示,主要部分采用高度大于100mm的槽钢,用螺栓固定在地面上,在其背后加支撑杆,以防在撞击时移位或歪斜。
试样采用如图2及图3所示的木制固定框,如图3所示,安装在试验框上。
试验的四周与固定框的接触部位用符合GB/T531规定的硬度为A50的橡胶条垫衬。
试样安装后,橡胶条的压缩厚度为原厚度的10%~15%,而且,固定框的内部尺寸比试样尺寸约小19mm。
冲击体如图4(4) 所示,冲击体是带有金属杆的皮革袋装填霰弹后把袋的上下端用螺母固定紧,再把皮革袋的表面用宽12mm,厚0.15mm左右的玻璃纤维增强聚酯尼龙带交叉地倾斜卷缠起来,直至表面完全覆盖成袋状体,其质量为45kg±0.1kg。
图2霰弹袋试验框1-固定壁;2、5-增强支架;3、9-试样框;4-用螺栓固定的底座;5-木制紧固框;6-试1)用厚度为1.5mm的人造革把2块A片和4块B片缝合在一起(见图4(b)),缝边(虚线部分)5mm左右。
2)用公称尺寸为Φ2.5mm的铅砂装填。
图3木制固定框和试样的安装1-试验框;2-橡胶板;3-木制紧固框;4-限位块;5-试样图4冲击体1-弯杆或附有吊环螺母的杆;2-套简螺(长度25mm,直径32mm)3-直径9.5mm螺杆;4-金属垫片(厚4.8mm±1.6mm)5-吊铁丝用的吊环螺母;6-螺杆传动的软管夹;7-吊绳(卸下)5.7.3 试验步骤如图2所示,用3mm直径的挠性钢丝绳把冲击体吊起,使冲击体横截面最大直径部分的外周距离试样表面小于13mm,距离试样的中心在50mm以内。
使冲击体最大直径的中心位置保持在300mm的下落高度,自由摆动落下,冲击试样中心点附近一次。
若试样没有破坏,升高至750mm,在同一试样的中心点附近再冲击一次。
试样仍未破坏时,再升高至1200mm的高度,在同一块试样中心点附近冲击一次。
下落高度为30mm, 750mm或1200mm试样破坏时,在破坏后5min之内,从玻璃碎片中选出最大的10块,称其质量。
5.8 透射比按GB/T 5137.2方法进行试验。
5.9 抗风压性能按JCF/T 677 方法进行试验。
6 检验规则6.1 检验项目6.1.1 型式检验:技术要求中全部检验项目。
6.1.2 出厂检验:外观质量、尺寸偏差、弯曲度。
若要求增加其他检验项目由供需双方商定。
6.2 抽样方法6.2.1 产品的尺寸和偏差、外观质量、弯曲度按表6规定进行随机抽样。
6.2.2 对于产品所要求的其他技术性能,若用制品检验时,根据检测项目所要求的数量从该批产品中随机抽取;若用试样进行检验时,应采用同一工艺条件下制备的试样。
当该批产品批量大于500块时,以每500块为一批分批抽取试样,当检验项目为非破坏性试验时可用它继续进行其他项目的检测。
6.3 判定规则若不合格品数等于或大于表6 的不合格判定数,则认为该批产品外观质量、尺寸偏差、弯曲度不合格。
其他性能也应符合相应条款的规定,否则,认为该项不合格。
若上述各项中,有一英不合格,则认为该批产品不合格。
7 标志、包装、运输、贮存7.1 包装产品应用集装箱或木箱包装。
每块玻璃应用塑料或纸包装,玻璃与包箱之间用不易引起玻璃划伤等外观缺陷的轻软材料填实。
具体要求应符合国家有关标准。
7.2 包装标志包装标志应符合国家有关标准的规定,每个包装箱应标明“朝上、轻搬正放、小心破碎、玻璃厚度、等级、厂名或商标”等字样。
7.3 运输产品可用各种类型的车辆运输,搬运规则、条件等应符合国家有关规定。
运输时,木箱不得平放或斜放,长度方向应与输送车辆运动方向相同,应有防雨措施。
7.4 贮存产品应垂直贮存在干燥的室内。
