钢化玻璃3c认证标准钢化玻璃3C认证标准。
钢化玻璃是一种经过特殊处理的玻璃，具有较高的强度和耐磨性，广泛应用于手机、平板电脑、电视等3C产品的屏幕上。
钢化玻璃3C认证标准是指钢化玻璃产品需要符合的相关认证标准，它是保障产品质量和安全的重要依据。
下面将详细介绍钢化玻璃3C认证标准的相关内容。
首先，钢化玻璃3C认证标准包括产品的物理性能、化学性能、安全性能等多个方面。
在物理性能方面，钢化玻璃产品需要具有一定的抗冲击性能和抗弯曲性能，以确保在使用过程中不易破裂和变形。
在化学性能方面，钢化玻璃产品需要具有一定的耐腐蚀性能和耐磨性能，以确保产品长期使用不易出现腐蚀和磨损。
在安全性能方面，钢化玻璃产品需要具有一定的防爆性能和防裂性能，以确保产品在受到外力冲击时不易爆裂和碎裂。
其次，钢化玻璃3C认证标准还包括对产品的生产工艺和质量控制要求。
生产工艺方面，钢化玻璃产品的生产需要符合一定的工艺流程和工艺参数，以确保产品在生产过程中不易出现质量缺陷。
质量控制方面，钢化玻璃产品的生产需要建立完善的质量管理体系和质量检测体系，进行全程质量控制，以确保产品的质量稳定和可靠。
最后，钢化玻璃3C认证标准还包括对产品的标识和包装要求。
产品标识方面，钢化玻璃产品需要在产品上标注清晰的产品型号、生产日期、生产厂家等信息，以便消费者了解产品信息和维权。
产品包装方面，钢化玻璃产品需要采用符合环保要求的包装材料，进行合理的包装设计，以确保产品在运输和使用过程中不易受到损坏。
综上所述，钢化玻璃3C认证标准是保障产品质量和安全的重要依据，它涵盖了产品的物理性能、化学性能、安全性能、生产工艺和质量控制、产品标识和包装等多个方面。
企业在生产钢化玻璃产品时，需要严格遵守相关的认证标准，确保产品符合要求，提高产品的市场竞争力和消费者的满意度。
玻璃幕墙工程技术规范一、引言玻璃幕墙是现代建筑设计的标志性元素之一，其高雅、耐用、美观的特点深受建筑业界的认可。
玻璃幕墙工程技术规范旨在规范玻璃幕墙的设计、施工、维护等环节，保障玻璃幕墙的质量和安全，为建筑物提供高品质的外观和舒适的室内环境。
二、材料和设备2.1 玻璃（1）玻璃应符合国家标准要求，并经过质量检验。
强化玻璃应为钢化玻璃或热弯玻璃，且符合国家标准。
（2）玻璃厚度应按设计计算，并符合国家标准、地方规定及相关法规。
特殊要求的应与设计、施工单位协商并书面确认。
（3）玻璃边缘处理应依据应力分析和强度要求，采用机械处理或化学处理。
（4）玻璃表面处理应根据设计和使用要求进行处理，如阳光板玻璃表面必须采用阻燃处理等。
2.2 铝合金型材（1）铝合金型材应符合GB/T 5237标准。
（2）尺寸公差应符合设计要求，精度应符合国家标准。
（3）挂件及连接件的型材应与主材使用配套，并符合设计要求。
2.3 密封胶条和密封胶（1）密封胶条应使用硅酮、丁基加氟或氯丁橡胶等密封材料，符合国家标准和地方标准。
（2）密封胶应选用符合国家标准GB16776的密封胶。
（3）密封胶的颜色应与型材和玻璃颜色相配，并符合设计要求。
三、设计规范3.1 框架结构设计（1）根据建筑物气候条件、用途、风荷载、地震及其他荷载要求，合理确定幕墙结构类型和风荷载标准，确保玻璃幕墙的安全性和稳定性。
（2）框架结构设计应符合国家标准GB50009《建筑结构荷载规范》。
（3）维护、清洁、更换玻璃、清洁幕墙内部与外部配件和空间等作业应考虑设备保养、使用及维护、清洁等，设计使用人员必须安全方便、经济实用。
3.2 玻璃设计（1）玻璃应按地震最大加速度计算，符合建筑抗震要求。
（2）玻璃分配应经设计计算，计算应考虑风荷载和地震荷载，以及温度、湿度等外界环境因素，保证玻璃抗弯性、抗挤压性等力学性能，防止玻璃断裂。
（3）玻璃安装应采用合适的玻璃胶条以及固定钢板，保证玻璃的安全性和耐久性。
钢化玻璃3C认证标准一、物理性能1、尺寸：钢化玻璃的尺寸应符合国家相关标准，如《建筑玻璃应用技术规程》等。
在购买时，应检查产品的尺寸是否符合要求。
2、厚度：钢化玻璃的厚度应符合国家相关标准，如《建筑玻璃应用技术规程》等。
在购买时，应检查产品的厚度是否符合要求。
3、外观质量：钢化玻璃的外观质量应符合国家相关标准，如《建筑玻璃应用技术规程》等。
在购买时，应检查产品的外观质量是否符合要求。
4、耐冲击性：钢化玻璃应具有较高的耐冲击性，在受到外力冲击时不易破碎。
在购买时，应检查产品的耐冲击性是否符合要求。
5、抗弯曲强度：钢化玻璃应具有较高的抗弯曲强度，在承受弯曲载荷时不易破裂。
在购买时，应检查产品的抗弯曲强度是否符合要求。
二、光学性能1、透光率：钢化玻璃的透光率应符合国家相关标准，如《建筑玻璃应用技术规程》等。
在购买时，应检查产品的透光率是否符合要求。
2、反射率：钢化玻璃的反射率应符合国家相关标准，如《建筑玻璃应用技术规程》等。
在购买时，应检查产品的反射率是否符合要求。
3、颜色：钢化玻璃的颜色应均匀一致，无明显色差。
在购买时，应检查产品的颜色是否符合要求。
4、气泡和杂质：钢化玻璃中不应有气泡和杂质，以免影响光学性能。
在购买时，应检查产品中是否有气泡和杂质。
三、热性能1、热稳定性：钢化玻璃应具有较好的热稳定性，在温度变化时不易变形或破裂。
在购买时，应检查产品的热稳定性是否符合要求。
2、耐热性：钢化玻璃应具有较高的耐热性，在高温环境下不易破裂。
在购买时，应检查产品的耐热性是否符合要求。
3、耐寒性：钢化玻璃应具有较高的耐寒性，在低温环境下不易破裂。
在购买时，应检查产品的耐寒性是否符合要求。
玻璃的种类、特性和标准一、玻璃的级别及特点1、制镜级：玻璃中最高级别（优等品）；2、汽车级：大多可钢化和镀膜，少汽泡（一等品）；3、建筑级：一般有汽泡，不可钢化和镀膜（合格品）；4、协议品：次品、质量差（有汽泡、不易分割）。
二、玻璃的功能及种类1、常见建筑玻璃按功能进行分类，具体特性和用途建筑玻璃简单分为：（1）平板玻璃（含普通平板玻璃、浮法玻璃等）；（2）深加工玻璃（含钢化玻璃、镀膜玻璃、吸热玻璃等）；A、普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明无色的平板玻璃。
普通平板玻璃按外观质量分为特选品、一等品、二等品三类。
按厚度分为2、3、4、5、6mm五种。
B、浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明无色平板玻璃。
玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。
浮法玻璃按外观质量分为优等品、一级品、合格品三类。
按厚度分为3、4、5、6、8、10、12mm七种。
常见用途：(1)3-4mm玻璃主要用于画框表面。
(2)5-6mm玻璃。
主要用于外墙窗户、门扇等小面积透光造型中。
(3)7-9mm玻璃。
主要用于室内屏风等较大面积但又有框架保护的造型之中。
(4)9-10mm玻璃。
可用于室内大面积隔断、栏杆等装修项目。
(5)11-12mm玻璃。
可用于地弹簧玻璃门和一些活动和人流较大的隔断之中。
(6)15mm以上玻璃。
一般市面上销售较少，往往需要订货，主要用于较大面积的地弹簧玻璃门外墙整块玻璃墙面。
C、中空玻璃四周用高强度、高气密性复合粘结剂，将两片或多片普通平板玻璃与密封条、玻璃条粘接密封，中间充入干燥气体，框内充以干燥剂，以保证玻璃片间空气的干燥度。
其特性，因留有一定的空腔，而具有良好的保温、隔热、隔音、节能、防结露等性能。
建筑安全玻璃的相关规定
建筑安全玻璃的规定主要涉及以下方面：
1. 强化玻璃要求：建筑安全玻璃一般需要采用钢化玻璃、夹层玻璃或其它特殊强化玻璃。
这些材料具有较高的抗冲击、抗爆炸、抗风压等性能，能够确保建筑在受到外界力量作用时不易破碎。
2. 玻璃安全标识：建筑安全玻璃通常需要进行标识，以便人们在使用或维修时能够正确辨认其安全性能。
标识一般包括玻璃的类型、强度等信息，有助于人们正确使用和维护。
3. 玻璃安全防护：建筑安全玻璃要求具备一定的防护性能，以保护人们的生命财产安全。
例如，在高层建筑中，玻璃窗需要具备防坠落功能；在需要防弹的场所，玻璃需要具备一定的防护性能。
4. 玻璃安全检测标准：建筑安全玻璃需要通过一系列的检测，以检验其强度、透明度、抗风压、抗冲击等性能是否符合规定标准。
这些检测标准包括国家或地方的建筑安全规范、行业标准等。
需要注意的是，不同国家和地区的建筑安全玻璃规定可能略有差异。
因此，在使用建筑安全玻璃时，应根据所在地的具体规定和标准来选择和应用相关材料。
第 1 页共 1 页。

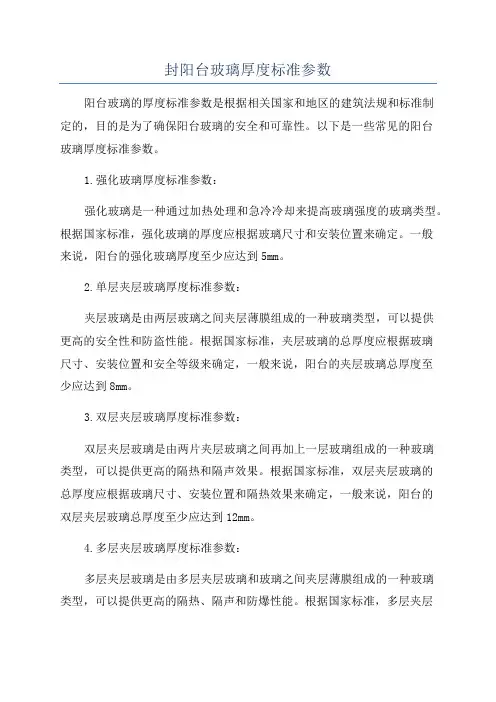

封阳台玻璃厚度标准参数阳台玻璃的厚度标准参数是根据相关国家和地区的建筑法规和标准制定的，目的是为了确保阳台玻璃的安全和可靠性。
以下是一些常见的阳台玻璃厚度标准参数。
1.强化玻璃厚度标准参数：强化玻璃是一种通过加热处理和急冷冷却来提高玻璃强度的玻璃类型。
根据国家标准，强化玻璃的厚度应根据玻璃尺寸和安装位置来确定。
一般来说，阳台的强化玻璃厚度至少应达到5mm。
2.单层夹层玻璃厚度标准参数：夹层玻璃是由两层玻璃之间夹层薄膜组成的一种玻璃类型，可以提供更高的安全性和防盗性能。
根据国家标准，夹层玻璃的总厚度应根据玻璃尺寸、安装位置和安全等级来确定，一般来说，阳台的夹层玻璃总厚度至少应达到8mm。
3.双层夹层玻璃厚度标准参数：双层夹层玻璃是由两片夹层玻璃之间再加上一层玻璃组成的一种玻璃类型，可以提供更高的隔热和隔声效果。
根据国家标准，双层夹层玻璃的总厚度应根据玻璃尺寸、安装位置和隔热效果来确定，一般来说，阳台的双层夹层玻璃总厚度至少应达到12mm。
4.多层夹层玻璃厚度标准参数：多层夹层玻璃是由多层夹层玻璃和玻璃之间夹层薄膜组成的一种玻璃类型，可以提供更高的隔热、隔声和防爆性能。
根据国家标准，多层夹层玻璃的总厚度应根据玻璃尺寸、安装位置和安全要求来确定，一般来说，阳台的多层夹层玻璃总厚度至少应达到15mm。
5.防爆玻璃厚度标准参数：防爆玻璃是一种经过特殊加工的玻璃类型，可以承受外力撞击和爆炸冲击而不破碎。
根据国家标准，防爆玻璃的厚度应根据玻璃尺寸、安装位置和防爆等级来确定，一般来说，阳台的防爆玻璃厚度至少应达到12mm。
钢化玻璃国家质保标准摘要：1.钢化玻璃的概述2.钢化玻璃的国家标准3.钢化玻璃的优点4.钢化玻璃的质保期5.钢化玻璃的安装和维护正文：一、钢化玻璃的概述钢化玻璃，又称安全玻璃，是一种经过热处理工艺制成的建筑用玻璃。
钢化玻璃在受到外力破坏时，碎片会成类似蜂窝状的钝角碎小颗粒，不易对人体造成严重的伤害。
因此，钢化玻璃被广泛应用于建筑行业，如门窗、幕墙、阳光房等，以提高建筑的安全性能。
二、钢化玻璃的国家标准钢化玻璃的国家标准为GB 15763.2-2005《建筑用安全玻璃第2 部分钢化玻璃》，该标准已经代替了GB/T 9963-1998。
GB 15763.2-2005 规定了经热处理工艺制成的建筑用钢化玻璃的分类、技术要求、试验方法和检验规则。
三、钢化玻璃的优点1.高强度：同等厚度的钢化玻璃抗冲击强度是普通玻璃的3-5 倍，能有效抵抗外力冲击。
2.安全性能：钢化玻璃在破碎时，碎片呈钝角碎小颗粒，不易对人体造成严重伤害。
3.耐高温：钢化玻璃具有较高的耐高温性能，能应对复杂的环境条件。
4.良好的透光性：钢化玻璃具有与普通玻璃相近的透光性，能保证建筑内部的采光效果。
四、钢化玻璃的质保期钢化玻璃的质保期通常为2-3 年，具体时间可能因生产厂家和产品品质而异。
在质保期内，如果钢化玻璃出现自爆等问题，厂家会提供相应的维修或更换服务。
五、钢化玻璃的安装和维护1.安装：钢化玻璃的安装应遵循相关建筑规范，确保安装牢固、稳定。
2.维护：钢化玻璃在使用过程中应避免受到尖锐物品的撞击，定期检查玻璃表面是否有破损、裂纹等现象，发现问题及时进行维修或更换。
综上所述，钢化玻璃在国家标准的规范下，凭借其高强度、安全性能等优点，成为建筑行业中不可或缺的安全材料。
强化玻璃标准(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钢化玻璃标准前言本标准是根据日本标准JISR3206(1989版）《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。
本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。
本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。
另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。
本标准从生效之日起，同时代替GB9963-88。
本标准由国家建筑材料工业局提出。
本标准由国家建筑材料科学研究院玻璃科学研究所归口。
本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。
本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。
1 范围本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。
适用于建筑、工业装备等建筑以外用钢化玻璃。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 531－92 硫化橡胶邵尔A型硬度试验方法GB 1216－85 外径千分尺GB 4871－1995 普通平板玻璃GB －1996 汽车安全玻璃光学性能试验方法GB 11614－89 浮法玻璃JC/T 677－1997 建筑玻璃均布静载模拟压试验方法3 分类及应用钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。
钢化玻璃标准前言本标准是根据日本标准JISR3206(1989版）《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。
本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。
本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。
另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。
本标准从生效之日起，同时代替GB9963-88。
本标准由国家建筑材料工业局提出。
本标准由国家建筑材料科学研究院玻璃科学研究所归口。
本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。
本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。
1 范围本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。
适用于建筑、工业装备等建筑以外用钢化玻璃。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 531－92 硫化橡胶邵尔A型硬度试验方法GB 1216－85 外径千分尺GB 4871－1995 普通平板玻璃GB 5137.2－1996 汽车安全玻璃光学性能试验方法GB 11614－89 浮法玻璃JC/T 677－1997 建筑玻璃均布静载模拟压试验方法3 分类及应用3.1 钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。
3.2 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。
4要求不同种类的钢化玻璃必须符合表1相应条款的规定。
表１技术要求及试验方法条款技术要求建筑用钢化玻璃建筑以外用钢化玻璃试验方法尺寸及偏差4.1外观质量4.24.25.3变曲度4.34.35.4抗冲击性4.44.45.5碎片状态4.54.55.6霰弹袋冲击性能4.6-5.7透射比4.74.75.8抗风压性能4.8-5.94.1尺寸及偏差4.1.1 平面钢化玻璃的长度、宽度由供需双方商定。
其边长的允许偏差应符合表2的规定，一边长度大于3000mm的玻璃以及异型制品的尺寸偏差由供需双方商定。
L≤10001000〈L≤20002000〈L≤3000456+1-23481012+2-31544195564.1.2 曲面钢化玻璃开关和边长的允许偏差，吻合度由供需双方商定。
4.1.3 钢化玻璃的厚度允许偏差应符合表3的规定。
表３厚度及其允许偏差名称厚度厚度允许偏差钢化玻璃5.06.08.00.610.012.00.815.019.01.24.1.4 边部另工及孔径允许偏差4.1.4.1 磨边形状及质量由供需双方商定。
4.1.4.2 孔径一般不小于玻璃的厚度，小于4mm的孔由供需双方商定，孔径的允许偏差应符合表4遥规定。
表4孔径及允许偏差公称孔径允许偏差4～501.0〉100供需双方商定4.1.4.3 孔的大小及质量由供需双方商定，但不允许有大于1mm的爆边。
4.2 外观质量钢化玻璃的外观质量必须符合表5的规定。
表5 外观质量缺陷名称说明允许缺陷数优等品合格品爆边每片玻璃每米边长上允许长度不超过10mm，自玻璃边部向玻璃板表面延伸深度不超过2mm，自板面向玻璃厚度延伸深度不超过厚度三分之一的爆边。
不允许１个划伤宽度在0.1mm以下的轻微划伤，每平方米面积内允许存在条数。
长≤50mm4长≤100mm4宽度大于0.1mm以下的轻微划伤，每平方米面积允许存在条数宽0.1～0.5mm长≤50mm1宽0.1～1mm长≤100mm4玻璃厚度≤0.5mm≤13mm玻璃厚度〉9.5mm≤19mm结石、裂纹、缺角均不允许存在波筋(光学变形)、气泡优等品不得低于GB 11614 一等品的规定合格品不得低于GB 4871 一等品的规定4.3 弯曲度平型钢化玻璃的弯曲度，弓形时应不超过0.5％，波形时应不超过0.3％。
4.4 抗冲击性取6块钢化玻璃试样进行试验，试样破坏数不超过1块为合格，多于或等于3块为不合格。
破坏数为2块时，再另取６块进行试验，６块必须全部不被破坏为合格。
4.5 碎片状态取４块钢化玻璃试样进行试验，每块试样在50mm50mm区域内的碎片数必须超过40个，且允许有少量长条形碎片，其长度不超过75mm，其端部不是刀状，延伸至玻璃边缘的长条形碎片与边缘形成的角不大于45。
4.6 霰弹袋冲击性能取4块平型钢化玻璃试样进行试验，必须符合下列(1) 或(2)中任意一条的规定。
(1) 玻璃破碎时，每试样的最大10块碎片质量的总和不得超过相当于试样65m2面积的质量。
(2)散弹袋下落高度为1200mm时，试样不破坏。
4.7 透射比钢化玻璃的透射比由供需双方商定。
4.8 抗风压性能钢化玻璃的抗风压性能由供需双方商定。
5试验方法5.1 尺寸检验尺寸用最小刻度为1mm的钢直尺或钢卷尺测量。
5.2 厚度检验使用GB 1216所规定的千分尺或与此同等精度的器具测量玻璃每边的中点，测量结果的算术平均值即为厚度值。
并以毫米(mm)为单位修约到小数点后二位。
5.3外观检验以制品为试样，在较好的自然光或散射光照条件下，距离玻璃表面600mm，用肉眼进行检查。
表示。
波形时，用波谷到波峰的高与波峰到波峰()或波谷到波谷的距离之比的百分率表示）。
5.5 抗冲击性试验5.5.1 试样为与制品相同厚度的同种类的原板玻璃，且与制品在同一工艺条件下制造的尺寸约为610mm610mm的钢化玻璃。
5.5.2 用图１所示的铁框支撑试样，使冲击面水平。
试验曲面钢化玻璃时，需要使用相应的辅助框架支承。
5.5.3 用直径为63.5mm(质量约1 040g) 表面光滑的钢球放在距离试样表面1000mm的高度，使其自由落下。
冲击点应在距试样中心25mm的范围内。
对每块试样的冲击仅限一次，以观察其是否破坏。
试验在常温下进行。
图１落球试验用试样支撑框5.6 碎片状态试验5.6.1 试样从制品中随机抽取。
5.6.2 试验设备为曝光和晒图装置。
5.6.3 试验步骤5.6.3.1 将钢化玻璃试样放在相同开关和尺寸的另一块试样上，在两块试样之间放上感光纸，并用透明胶带纸沿周边粘牢。
5.6.3.2 在试样的最长边中心线上距离周边20mm左右的位置，用尖端曲率半径为0.2mm0.05mm的小锤或冲头进行冲击，使试样破碎。
5.6.3.3 感光纸应在冲击后10s内开始曝光并且在冲击后3min内结束。
5.6.3.4 晒图后，除去距离冲击点80mm范围内的部分，从图中造反碎片最大的部分，在这部分中用50mm50mm的矩形平面钢化玻璃。
5.7 散弹袋冲击性能试验5.7.1 试样试样为与相同厚度的同种类的原板玻璃，且与制品在同一工艺条件下制造的尺寸为1930mm864mm的矩形平面钢化玻璃。
5.7.2 试验装置试验装置由图２所示的试验框和图４所示的冲击体构成。
5.7.2.1 试验框的构造如图２所示，主要部分采用高度大于100mm的槽钢，用螺栓固定在地面上，在其背后加支撑杆，以防在撞击时移位或歪斜。
5.7.2.2 试样采用如图２及图３所示的木制固定框，如图３所示，安装在试验框上。
试验的四周与固定框的接触部位用符合GB/T 531规定的硬度为A50的橡胶条垫衬。
试样安装后，橡胶条的压缩厚度为原厚度的10％～15％，而且，固定框的内部尺寸比试样尺寸约小19mm。
5.7.2.3 冲击体如图4(4) 所示，冲击体是带有金属杆的皮革袋装填霰弹后把袋的上下端用螺母固定紧，再把皮革袋的表面用宽12mm，厚0.15mm左右的玻璃纤维增强聚酯尼龙带交叉地倾斜卷缠起来，直至表面完全覆盖成袋状体，其质量为45kg0.1kg。
图２霰弹袋试验框1-固定壁；2、5-增强支架；3、9-试样框；4-用螺栓固定的底座；5-木制紧固框；6-试样的中心线；7-下落高度；8-直径3mm左右的钢丝绳1)用厚度为1.5mm的人造革把２块Ａ片和４块Ｂ片缝合在一起(见图4（b）)，缝边(虚线部分)5mm左右。
2)用公称尺寸为Φ2.5mm的铅砂装填。
图３木制固定框和试样的安装1-弯杆或附有吊环螺母的杆；2-套简螺（长度25mm,直径32mm)3-直径9.5mm螺杆；4-金属垫片（厚4.8mm1.6mm)5-吊铁丝用的吊环螺母；6-螺杆传动的软管夹；7-吊绳（卸下）5.7.3 试验步骤5.7.3.1 如图２所示，用3mm直径的挠性钢丝绳把冲击体吊起，使冲击体横截面最大直径部分的外周距离试样表面小于13mm，距离试样的中心在50mm以内。
5.7.3.2 使冲击体最大直径的中心位置保持在300mm的下落高度，自由摆动落下，冲击试样中心点附近一次。
若试样没有破坏，升高至750mm，在同一试样的中心点附近再冲击一次。
5.7.3.3 试样仍未破坏时，再升高至1200mm的高度，在同一块试样中心点附近冲击一次。
5.7.3.4 下落高度为30mm，750mm或1200mm试样破坏时，在破坏后5min之内，从玻璃碎片中选出最大的10块，称其质量。
5.8 透射比按GB/T 5137.2方法进行试验。
5.9 抗风压性能按JCF/T 677 方法进行试验。
6 检验规则6.1 检验项目6.1.1 型式检验：技术要求中全部检验项目。
6.1.2 出厂检验：外观质量、尺寸偏差、弯曲度。
若要求增加其他检验项目由供需双方商定。
6.2 抽样方法6.2.1 产品的尺寸和偏差、外观质量、弯曲度按表6规定进行随机抽样。
批量范围抽检数合格判定数不合格判定数26～5051～9091～150151～280281～500813203250235768116.2.2 对于产品所要求的其他技术性能，若用制品检验时，根据检测项目所要求的数量从该批产品中随机抽取；若用试样进行检验时，应采用同一工艺条件下制备的试样。
当该批产品批量大于500块时，以每500块为一批分批抽取试样，当检验项目为非破坏性试验时可用它继续进行其他项目的检测。
6.3 判定规则若不合格品数等于或大于表6 的不合格判定数，则认为该批产品外观质量、尺寸偏差、弯曲度不合格。
其他性能也应符合相应条款的规定，否则，认为该项不合格。
若上述各项中，有一英不合格，则认为该批产品不合格。
7 标志、包装、运输、贮存7.1 包装产品应用集装箱或木箱包装。
每块玻璃应用塑料或纸包装，玻璃与包箱之间用不易引起玻璃划伤等外观缺陷的轻软材料填实。
