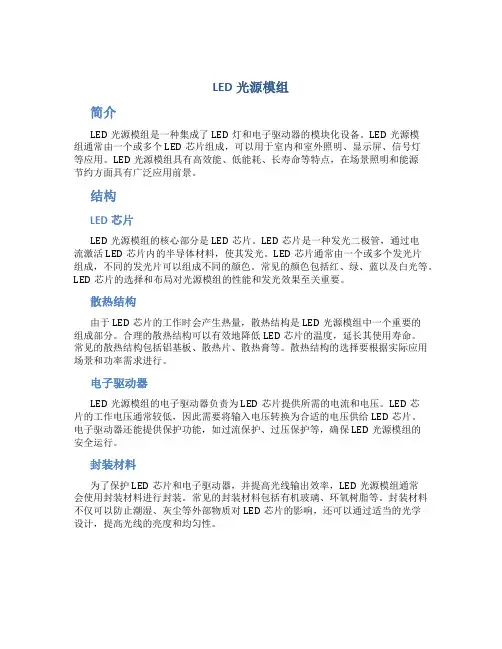

LED光源模组说明

LED光源模组简介LED光源模组是一种集成了LED灯和电子驱动器的模块化设备。

LED光源模组通常由一个或多个LED芯片组成，可以用于室内和室外照明、显示屏、信号灯等应用。

LED光源模组具有高效能、低能耗、长寿命等特点，在场景照明和能源节约方面具有广泛应用前景。

结构LED芯片LED光源模组的核心部分是LED芯片。

LED芯片是一种发光二极管，通过电流激活LED芯片内的半导体材料，使其发光。

LED芯片通常由一个或多个发光片组成，不同的发光片可以组成不同的颜色。

常见的颜色包括红、绿、蓝以及白光等。

LED芯片的选择和布局对光源模组的性能和发光效果至关重要。

散热结构由于LED芯片的工作时会产生热量，散热结构是LED光源模组中一个重要的组成部分。

合理的散热结构可以有效地降低LED芯片的温度，延长其使用寿命。

常见的散热结构包括铝基板、散热片、散热膏等。

散热结构的选择要根据实际应用场景和功率需求进行。

电子驱动器LED光源模组的电子驱动器负责为LED芯片提供所需的电流和电压。

LED芯片的工作电压通常较低，因此需要将输入电压转换为合适的电压供给LED芯片。

电子驱动器还能提供保护功能，如过流保护、过压保护等，确保LED光源模组的安全运行。

封装材料为了保护LED芯片和电子驱动器，并提高光线输出效率，LED光源模组通常会使用封装材料进行封装。

常见的封装材料包括有机玻璃、环氧树脂等。

封装材料不仅可以防止潮湿、灰尘等外部物质对LED芯片的影响，还可以通过适当的光学设计，提高光线的亮度和均匀性。

高效能LED光源模组具有高转换效率，能将输入的电能高效地转换为光能。

相比传统的白炽灯和荧光灯，LED光源模组能节省大量能源，降低能源消耗。

长寿命LED光源模组具有长寿命的特点，通常可以达到数万小时。

与传统灯泡相比，LED光源模组的寿命更长，减少了维修和更换的频率，降低了使用成本。

良好的光色和调光性能LED光源模组能够提供多种光色选择，包括暖白光、冷白光、彩色光等。

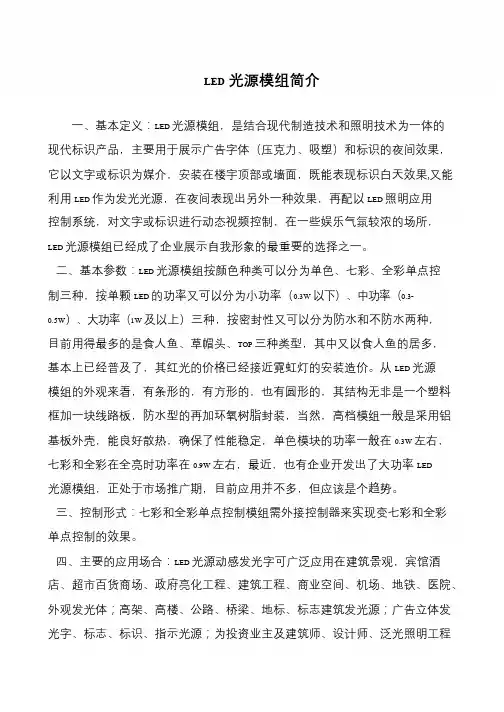

LED光源模组简介
一、基本定义：LED 光源模组，是结合现代制造技术和照明技术为一体的现代标识产品，主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED 作为发光光源，在夜间表现出另外一种效果，再配以LED 照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED 光源模组已经成了企业展示自我形象的最重要的选择之一。

二、基本参数：LED 光源模组按颜色种类可以分为单色、七彩、全彩单点控制三种，按单颗LED 的功率又可以分为小功率（0.3W 以下）、中功率（0.3- 0.5W）、大功率（1W 及以上）三种，按密封性又可以分为防水和不防水两种，目前用得最多的是食人鱼、草帽头、TOP 三种类型，其中又以食人鱼的居多，基本上已经普及了，其红光的价格已经接近霓虹灯的安装造价。

从LED 光源
模组的外观来看，有条形的，有方形的，也有圆形的，其结构无非是一个塑料框加一块线路板，防水型的再加环氧树脂封装，当然，高档模组一般是采用铝基板外壳，能良好散热，确保了性能稳定，单色模块的功率一般在0.3W 左右，七彩和全彩在全亮时功率在0.9W 左右，最近，也有企业开发出了大功率LED 光源模组，正处于市场推广期，目前应用并不多，但应该是个趋势。

三、控制形式：七彩和全彩单点控制模组需外接控制器来实现变七彩和全彩单点控制的效果。

四、主要的应用场合：LED 光源动感发光字可广泛应用在建筑景观，宾馆酒店、超市百货商场、政府亮化工程、建筑工程、商业空间、机场、地铁、医院、外观发光体；高架、高楼、公路、桥梁、地标、标志建筑发光源；广告立体发光字、标志、标识、指示光源；为投资业主及建筑师、设计师、泛光照明工程。

产品规格书Product Specification客户名称：产品型号：HCX-M75133WW-57产品名称：注塑防水模组产品描述：3灯5730冷白色外壳带PC罩防水注塑模组客户确认核准审核制作张历运卢干民张远一、产品特点：➢线路板采用高导热玻钎板，光衰小，稳定，LED寿命长高达3万小时以上；➢LED采用优质5730芯片，亮度高，确保高光效、低耗；➢采用防火级PVC优质材料注塑，生产工艺及防水性能好；➢采用外置恒压12V电源，电源转换效率高；➢多种安装方式，螺丝固定或者背面贴胶，安装，维修方便；二、应用范围：1．招牌，广告，灯箱；大型卖场、连锁便利店； 2．办公室、会议室等办公楼内照明；3．展览馆、图书馆、学校、工厂、机场、停车场等公共照明。

三、光参数：`光电参数型号LED光源发光颜色色温(K) 电压( V )功率( W )光通量( LM )光效(LM/W)发光角度( °)HCX-M75133 WW-57 SMD5730正白6000-700012 1.35 130 105 1307000-8000冷白9000~12000其它参数标准级联数（PCS）外壳材料驱动方式重量（20pcs/g）使用寿命工作环境（℃）储存温度（℃）防护等级20 PVC 恒压12V 230 5年-25-+60 -25-+70 IP66 备注：①测试环境温度为25±2℃；②以上数据为典型值，产品的实际参数可能会不同于典型数据。

四、光斑图及配光曲线图：光斑图配光曲线五、外形尺寸图（单位：mm）：六、连接示意图：七、安装说明：➢安装产品之前，确保安装表面清洁干净；➢采用连接示意图中方案（单端供电）时：模组标准联级数量20pcs，不可超量串接。

用户也可以根据实际需求单个剪断；➢模组安装时先将模组底部背胶的离型纸撕下，贴到灯箱或广告标识内初步固定，然后可以采用模组两边打玻璃胶的方式固定；➢当模组与模组需要连接时，先用斜口钳居中剪断两模组间的电源线，剥皮10mm左右，并将对应颜色（红白相间线接电源正极，白色线接电源负极）线剥皮部分的导线拧成一股，然后拧入接线头进行绝缘防护，最后检验电源线拧入接线头后的导通性和牢靠性，以徒手不能将电源线从接线头拔出为宜；➢当尾端模组有线材导体裸露时，先用斜口钳将两根电源线剥皮约10mm，并拧入接线头进行绝缘防护；➢为保证防水和防腐，电源线拧入接线头后，建议用单组份硅胶（或者用中性玻璃胶，或者用防水脂）注入接线头，覆盖电源线的裸露铜线进行防护；➢模组不可完全裸露在户外使用，请勿带电触摸、带电作业；➢建议使用通过了相关安规认证的开关电源（带短路保护，过压保护，过流保护）。

LED显示屏模组使用材料说明1、LED灯：LED红灯（晶元），亮度1000-1100mcd，中心波长623-627nmLED绿灯（士蓝），亮度1900-2200mcd，中心波长520-525nmLED蓝灯（士蓝），亮度365-385mcd，中心波长470-475nm 发光二极管简称为LED。

主要由支架、晶片、银胶、金线、环氧树脂五种物料所组成。

由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

在电路及仪器中作为指示灯，或者组成文字或数字显示。

发光材料用透明环氧树脂封装。

封装树脂包括：A胶（主剂）、B胶（硬化剂）、DP（扩散剂）、CP（着色剂）四部份组成。

其主要成分为环氧树脂（Epoxy Resin）、酸酐类（酸无水物Anhydride）、高光扩散性填料（Light diffusion）及热安定性染料（dye）2、LED驱动IC：HB5024HB5024是一款用于大屏幕LED的低压差、高精度16位恒流驱动芯片。

它是内建的16位移位寄存器与栓锁功能，可以将串行的输入数据转换成并行输出数据格式。

HB5024的输入电压范围值为3.3V至5V，提供16个电流源，可以在每个输出级提供3mA - 45 mA恒定电流以驱动LED。

并且单颗IC 内输出通道的电流差异小于±2%；多颗IC间的输出电流差异小于±3%；恒定输出电流随着输出端耐受电压(VDS)变化，被控制在每伏特0.1%；且电流受供给电压(VDD)、环境温度的变化也被控制在1%。

HB5024可以选用不同阻值的外接电阻来调整其输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。

HB5024的设计保证其输出级可耐压17V，因此可以在每个输出端串接多个LED。

此外，HB5024亦提供30MHz的高时钟频率以满足系统对大量数据传输上的需求。

3、其他LED配件：①、电源座（加强型）：电源座是承接电源线与PCB板连接的主要器件，虽然不是决定LED显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级。

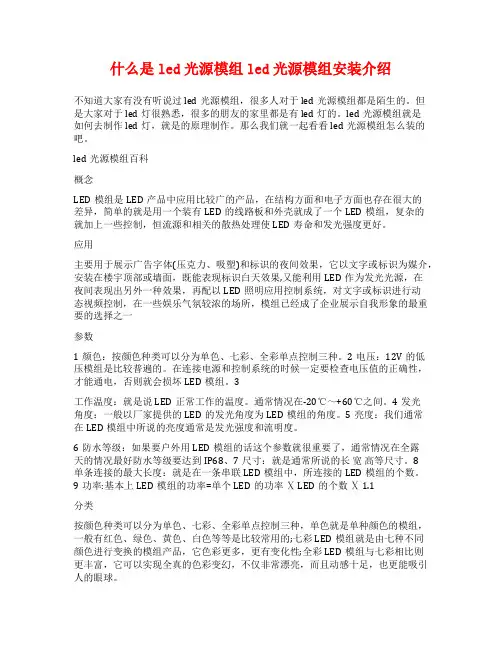

什么是led光源模组led光源模组安装介绍不知道大家有没有听说过led光源模组，很多人对于led光源模组都是陌生的。

但是大家对于led灯很熟悉，很多的朋友的家里都是有led灯的。

led光源模组就是如何去制作led灯，就是的原理制作。

那么我们就一起看看led光源模组怎么装的吧。

led光源模组百科概念LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异，简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。

应用主要用于展示广告字体(压克力、吸塑)和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，模组已经成了企业展示自我形象的最重要的选择之一参数1颜色：按颜色种类可以分为单色、七彩、全彩单点控制三种。

2电压：12V的低压模组是比较普遍的。

在连接电源和控制系统的时候一定要检查电压值的正确性，才能通电，否则就会损坏LED模组。

3工作温度：就是说LED正常工作的温度。

通常情况在-20℃～+60℃之间。

4发光角度：一般以厂家提供的LED的发光角度为LED模组的角度。

5亮度：我们通常在LED模组中所说的亮度通常是发光强度和流明度。

6防水等级：如果要户外用LED模组的话这个参数就很重要了，通常情况在全露天的情况最好防水等级要达到IP68、7尺寸：就是通常所说的长宽高等尺寸。

8单条连接的最大长度：就是在一条串联LED模组中，所连接的LED模组的个数。

9功率:基本上LED模组的功率=单个LED的功率Ⅹ LED的个数Ⅹ 1.1分类按颜色种类可以分为单色、七彩、全彩单点控制三种，单色就是单种颜色的模组，一般有红色、绿色、黄色、白色等等是比较常用的;七彩LED模组就是由七种不同颜色进行变换的模组产品，它色彩更多，更有变化性;全彩LED模组与七彩相比则更丰富，它可以实现全真的色彩变幻，不仅非常漂亮，而且动感十足，也更能吸引人的眼球。

安装应用案例 一、灯箱布灯 方案参考
灯箱厚度(mm) dz=100 dz=120 dz=160 dz=180 灯间距(mm) dx=95 dy=60 dx=105 dy=80 dx=130 dy=110 dx=150 dy=115 安装密度(pcs/m²) 175 119 70 58 照度范围(lux) 6100-7200 4000-4900 2500-2950 2000-2300

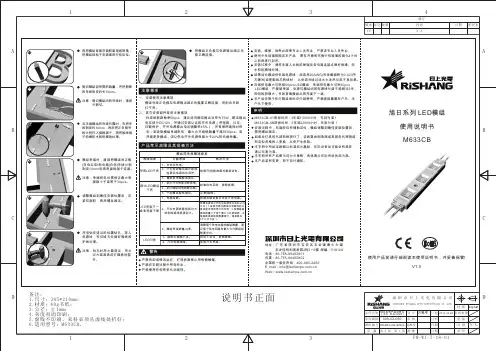

N/A
共 2 张
第 1 张 批 准
1
2
3
FM-WI-7-18-01
1
2
3
版本 标记 处数 V0 内容 N/A
4
修订 日期 变更者
A
产品型号及参数
型号： 额定功率 (W/piece)： 额定工作电压 (V)： 防护等级： 工作环境温度 (℃)： 储存环境温度 (℃)： M633CB 1.2 DC12 IP65 -25~60 -25~70
09
接线端子(4pcs)
用电钻在适当的位置钻孔，穿入 电源线，在过线孔处做好固线和 护线处理。 注意：钻孔时用力要适当，用力 过大容易造成灯箱板材裂 开。
02
用美工刀将整版模组背面双面胶按 单个模组划开。 注意：美工刀不能划伤模组和导线。
2、自备工具及物件
剪钳和电钻及钻头
自攻螺丝(ST2.9)
美工刀
06
当末端模组有导线外露时，先把导 线剥皮约10mm，然后把正负极导 线分别拧入接线端子，再把接线端 子做防水和防腐蚀处理。
A110 A140 A150 A170
L1040*W653 0.68 L1194*W710 0.85 L1490*W900 1.34
B
安装步骤 产品部件及所需工具

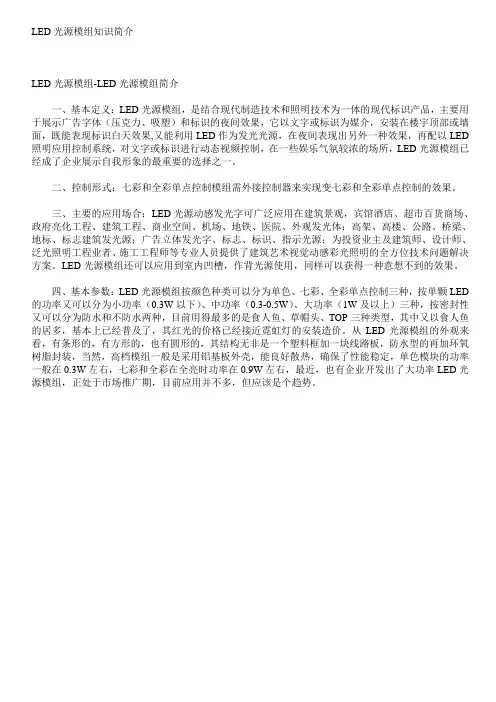

LED光源模组知识简介LED光源模组-LED光源模组简介一、基本定义：LED光源模组，是结合现代制造技术和照明技术为一体的现代标识产品，主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED 照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的最重要的选择之一。

二、控制形式：七彩和全彩单点控制模组需外接控制器来实现变七彩和全彩单点控制的效果。

三、主要的应用场合：LED光源动感发光字可广泛应用在建筑景观，宾馆酒店、超市百货商场、政府亮化工程、建筑工程、商业空间、机场、地铁、医院、外观发光体；高架、高楼、公路、桥梁、地标、标志建筑发光源；广告立体发光字、标志、标识、指示光源；为投资业主及建筑师、设计师、泛光照明工程业者、施工工程师等专业人员提供了建筑艺术视觉动感彩光照明的全方位技术问题解决方案。

LED光源模组还可以应用到室内凹槽，作背光源使用，同样可以获得一种意想不到的效果。

四、基本参数：LED光源模组按颜色种类可以分为单色、七彩、全彩单点控制三种，按单颗LED 的功率又可以分为小功率（0.3W以下）、中功率（0.3-0.5W）、大功率（1W及以上）三种，按密封性又可以分为防水和不防水两种，目前用得最多的是食人鱼、草帽头、TOP三种类型，其中又以食人鱼的居多，基本上已经普及了，其红光的价格已经接近霓虹灯的安装造价。

从LED光源模组的外观来看，有条形的，有方形的，也有圆形的，其结构无非是一个塑料框加一块线路板，防水型的再加环氧树脂封装，当然，高档模组一般是采用铝基板外壳，能良好散热，确保了性能稳定，单色模块的功率一般在0.3W左右，七彩和全彩在全亮时功率在0.9W左右，最近，也有企业开发出了大功率LED光源模组，正处于市场推广期，目前应用并不多，但应该是个趋势。

1020
＞70
140
72×150°偏光25°85×145°
60
3030
72
DC48V
1230
＞70
130
72×150°偏光25°85×145°
80
3030
112
DC48V
1640
＞70
160
72×150°偏光25°85×145°
TS-MZ3XX 模组系列
72×150° 配光曲线
85×145° 配光曲线
3030
72
DC48V
1020
＞70
140
72×150°偏光25°85×145°
TS-MZ373
50
3030
72
DC48V
1020
＞70
140
72×150°偏光25°85×145°
60
3030
112
DC48V
1230
＞70
130
72×150°偏光25°85×145°
TS-MZ374
50Leabharlann 303072DC48V
安装说明
模组尺寸（mm）
装箱数量（个）
外箱尺寸(mm)
净重(kg)
毛重(kg)
300×60×35
20
380×313×258
10.5
14
300×70×35
20
380×313×258
11.2
15
300×70×47
20
380×313×258
12
16
1、选择灯具的配光角度为72×150°时，灯具模组上有指示朝向的箭头，如下图红色方框内示例。灯具安装时，应确保模组上箭头所指的方向朝照射方向安装。2、选择灯具配光角度为85×145°时，则不限定安装方向。

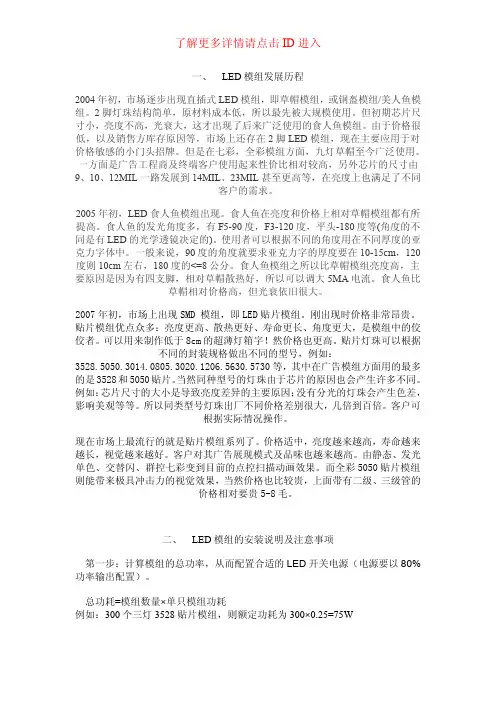

一、LED模组发展历程2004年初，市场逐步出现直插式LED模组，即草帽模组，或钢盔模组/美人鱼模组。

2脚灯珠结构简单，原材料成本低，所以最先被大规模使用。

但初期芯片尺寸小，亮度不高，光衰大，这才出现了后来广泛使用的食人鱼模组。

由于价格很低，以及销售方库存原因等，市场上还存在2脚LED模组，现在主要应用于对价格敏感的小门头招牌。

但是在七彩，全彩模组方面，九灯草帽至今广泛使用。

一方面是广告工程商及终端客户使用起来性价比相对较高，另外芯片的尺寸由9、10、12MIL一路发展到14MIL、23MIL甚至更高等，在亮度上也满足了不同客户的需求。

2005年初，LED食人鱼模组出现。

食人鱼在亮度和价格上相对草帽模组都有所提高。

食人鱼的发光角度多，有F5-90度，F3-120度，平头-180度等(角度的不同是有LED的光学透镜决定的)。

使用者可以根据不同的角度用在不同厚度的亚克力字体中。

一般来说，90度的角度就要求亚克力字的厚度要在10-15cm，120度则10cm左右，180度的<=8公分。

食人鱼模组之所以比草帽模组亮度高，主要原因是因为有四支脚，相对草帽散热好，所以可以调大5MA电流。

食人鱼比草帽相对价格高，但光衰依旧很大。

2007年初，市场上出现SMD 模组，即LED贴片模组。

刚出现时价格非常昂贵。

贴片模组优点众多：亮度更高、散热更好、寿命更长、角度更大，是模组中的佼佼者。

可以用来制作低于8cm的超薄灯箱字！然价格也更高。

贴片灯珠可以根据不同的封装规格做出不同的型号，例如：3528.5050.3014.0805.3020.1206.5630.5730等，其中在广告模组方面用的最多的是3528和5050贴片。

当然同种型号的灯珠由于芯片的原因也会产生许多不同。

例如：芯片尺寸的大小是导致亮度差异的主要原因；没有分光的灯珠会产生色差，影响美观等等。

所以同类型号灯珠出厂不同价格差别很大，几倍到百倍。

客户可根据实际情况操作。

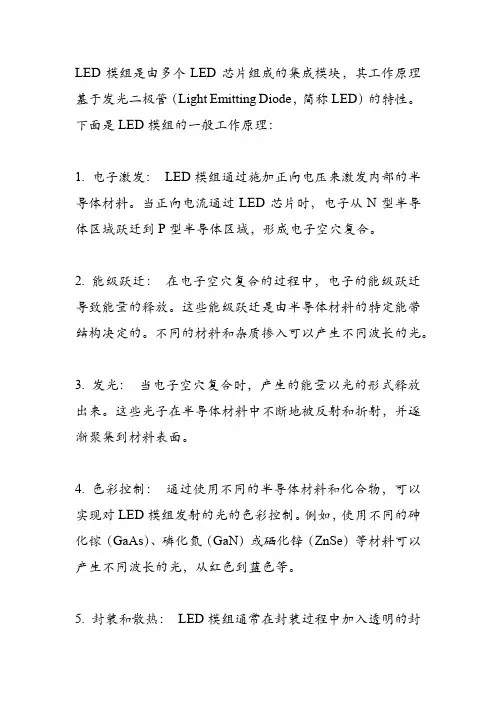

LED模组是由多个LED芯片组成的集成模块，其工作原理基于发光二极管（Light Emitting Diode，简称LED）的特性。

下面是LED模组的一般工作原理：
1. 电子激发：LED模组通过施加正向电压来激发内部的半导体材料。

当正向电流通过LED芯片时，电子从N型半导体区域跃迁到P型半导体区域，形成电子空穴复合。

2. 能级跃迁：在电子空穴复合的过程中，电子的能级跃迁导致能量的释放。

这些能级跃迁是由半导体材料的特定能带结构决定的。

不同的材料和杂质掺入可以产生不同波长的光。

3. 发光：当电子空穴复合时，产生的能量以光的形式释放出来。

这些光子在半导体材料中不断地被反射和折射，并逐渐聚集到材料表面。

4. 色彩控制：通过使用不同的半导体材料和化合物，可以实现对LED模组发射的光的色彩控制。

例如，使用不同的砷化镓（GaAs）、磷化氮（GaN）或硒化锌（ZnSe）等材料可以产生不同波长的光，从红色到蓝色等。

5. 封装和散热：LED模组通常在封装过程中加入透明的封
装材料，以保护LED芯片并集中光线。

此外，为了确保LED 模组的稳定工作，还需要考虑散热问题，以防止过高的温度对其性能和寿命造成影响。

总体而言，LED模组通过电子激发、能级跃迁和发光的过程实现了光的产生。

这种发光原理使得LED模组成为一种高效、环保且寿命较长的照明和显示技术。

同时，LED模组也具备快速开关和调光的能力，使其在各种应用领域具有广泛的应用前景。

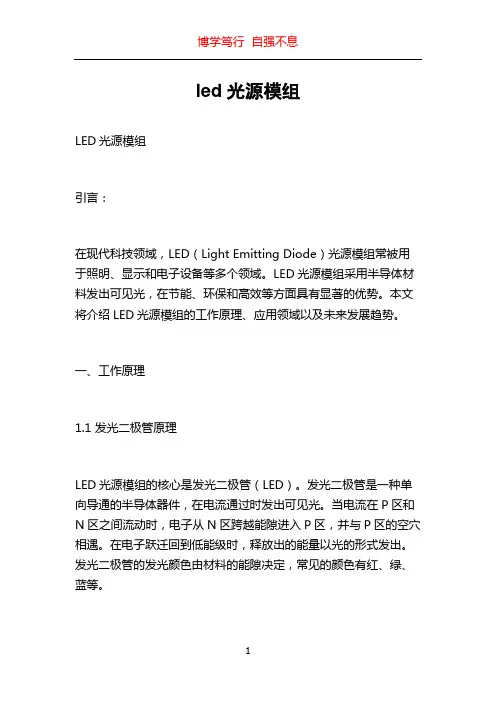

led光源模组LED光源模组引言：在现代科技领域，LED（Light Emitting Diode）光源模组常被用于照明、显示和电子设备等多个领域。

LED光源模组采用半导体材料发出可见光，在节能、环保和高效等方面具有显著的优势。

本文将介绍LED光源模组的工作原理、应用领域以及未来发展趋势。

一、工作原理1.1 发光二极管原理LED光源模组的核心是发光二极管（LED）。

发光二极管是一种单向导通的半导体器件，在电流通过时发出可见光。

当电流在P区和N区之间流动时，电子从N区跨越能隙进入P区，并与P区的空穴相遇。

在电子跃迁回到低能级时，释放出的能量以光的形式发出。

发光二极管的发光颜色由材料的能隙决定，常见的颜色有红、绿、蓝等。

1.2 LED光源模组结构LED光源模组通常由多个LED芯片、导电线和外壳组成。

LED芯片是光源模组最重要的组成部分，它将电能转化为可见光。

导电线用于连接LED芯片和电源，传递电流。

外壳则起到保护LED芯片和导电线不受外界环境影响的作用。

二、应用领域2.1 家庭照明随着节能意识的增强，LED光源模组在家庭照明领域逐渐取代传统的白炽灯和荧光灯。

LED光源模组具有高效节能、长寿命、无汞等优点，节约家庭能源消耗，减少碳排放。

2.2 商业照明商业照明领域对光源亮度和色彩呈现要求较高，而LED光源模组凭借其可调光性和可调色性，能够满足不同商业场所的需求。

例如，商场、酒店、办公室等场所需要光线的亮度和色温可调节，以提供舒适的环境和护眼效果。

2.3 汽车照明汽车照明领域对光源的亮度和稳定性要求较高，传统的卤素大灯逐渐被LED光源模组替代。

LED光源模组的快速响应和高亮度使得车辆在夜间行驶更加安全，同时也具有更长的使用寿命。

2.4 显示屏LED光源模组被广泛应用于显示屏幕领域，如电视、显示器和大型户外广告牌。

LED光源模组的高亮度和色彩还原能力能够提供清晰、饱和的图像。

此外，LED光源模组的小尺寸和可靠性也是显示屏领域选择LED的重要因素。

背光模组应用基础知识1. 背光模组的定义和功能背光模组是一种常用于显示设备的光源，主要用于提供背景光亮度和均匀性，以增强显示效果。

背光模组由光源、背光引导板和光学元件等组成，通过合理的组合和设计，可以产生均匀、稳定和高亮度的背光效果。

背光模组在各种电子设备中广泛应用，如液晶显示器、键盘、手机和计算机等。

其主要功能是提供背景光源，使得显示图像更加清晰明亮，提高可视性。

2. 背光模组的种类2.1 LED背光模组LED（Light Emitting Diode）背光模组是一种常见的背光模组类型。

LED作为光源具有高亮度、节能和长寿命等特点，可以产生均匀且高亮度的背光效果。

LED背光模组可分为直下式（Bottom Emitting）和侧射式（Edge Emitting）两种类型。

•直下式LED背光模组：LED光源位于显示面板的后方，通过光学元件将光引导到显示面板的正面。

直下式LED背光模组具有均匀性好、亮度高的特点，适用于大尺寸的液晶显示器。

•侧射式LED背光模组：LED光源位于显示面板的侧面，通过背光引导板将光引导到显示面板的正面。

侧射式LED背光模组具有薄型化、节能等特点，适用于小尺寸的液晶显示器。

2.2 CCFL背光模组CCFL（Cold Cathode Fluorescent Lamp）背光模组是一种传统的背光模组类型，常用于早期的液晶显示器。

CCFL背光模组通过CCFL灯管产生光源，并由背光引导板将光引导到显示面板上。

虽然CCFL背光模组具有成本低廉的优势，但其亮度较低，且使用寿命较短。

随着LED技术的发展，LED背光模组逐渐取代了CCFL背光模组的地位。

3. 背光模组的应用背光模组在各种电子设备中都有广泛的应用，下面介绍一些常见的应用场景：3.1 液晶显示器液晶显示器是背光模组最常见的应用之一。

通过将背光模组放置在液晶显示器的背面，可以提供背光光源，在液晶显示屏上显示图像。

背光模组的亮度和均匀性对于液晶显示器显示效果的质量至关重要。

led模组原理
LED模组是一种集成了一系列LED灯的电子元件。

LED灯是一种半导体光源，其发光原理基于半导体材料的特性。

当电流通过LED芯片时，电子与空穴在半导体材料中复合，产生能量，进而释放出光。

LED模组通常由LED芯片、电路板和封装组成。

LED芯片是模组的核心部分，常用的有氮化镓(LED芯片中最常用的半导体材料之一)。

电路板负责将电流引导至LED芯片，并对电流进行适当调控，以确保LED模组正常工作。

而封装是保护LED芯片和电路板的外壳，常用的封装材料有塑料、环氧树脂等。

LED模组在照明、显示等领域具有广泛应用。

由于LED具有能量效率高、寿命长、发光效果好等优点，LED模组已逐渐取代传统光源，成为一种更可靠、环保的选择。

此外，LED 模组还具有可调光、可变色温等可变化特性，使其在照明领域具备更多的应用潜力。

总之，LED模组利用LED灯的发光原理，通过电流通过LED 芯片，从而产生光线。

它具有多种封装形式和应用功能，可广泛应用于照明、显示等领域。

1、安装方式：背面粘贴固定，背面粘贴安装方式，请保证安装表面干净、干燥、无油污。

建议适度打磨安装表面以粘贴牢靠。

2、安装排布5MM食人鱼光源建议字槽的高度应该保持在12-15CM。

3MM食人鱼光源建议字槽的高度应该保持在10-12CM。

平头食人鱼光源建议字槽的高度应该保持在6-10CM。

为保证发光强度的均匀，在安装排布LED模组中，应该注意发光模组均匀、合理的分布，建议排列中错行排列，模组呈棱形式分布。

连接导线无须拆弯。

3、电源搭配：一般情况下，150瓦（12VDC、12.5A）和300瓦（12VDC、25A）电源有好几个12V输出端子，使用中应均衡各端子负载，以免负载大的端子发热严重而过早氧化和损坏。

注意电源引入点尽量选在整条LED的中心位置。

保证整条LED发光亮度均匀，并防止局部LED发热严重以至LED加速衰减，电源引入孔应打磨和去毛刺以保护电源线。

4、参数极限请遵守如下指标:1、单灯单色模组：红色、黄色最大串联级数（电源接口处到LED模组串的尾端）为60个模组。

蓝色、绿色、白色最大串联级数为80个模组。

2、三灯单色模组：红色、黄色最大串联级数为60个模组。

蓝色、绿色、白色最大串联级数为80个模组。

3、安装环境注意防雨防腐蚀。

4、环境温度要求：-10℃~45℃。

安装完毕后要做全面的线路复查无误后接通电源，完成安装工作。

5、发光模组工程中开关电源的计算方法和例子计算方法：1、根据工程选择发光模组总数量X，并查出该种类发光模组的功率损耗值WMP。

2、计算工程中发光模组总的功率损耗值WQP=WMP*X。

3、选择工程中要使用的开关电源总功率WP>WQP，根据WP和工程实际情况确定开关电源类型。

例子：1、某工程中需要使用白色三灯发光模组X=450，查得白色三灯发光模组的功率损耗值为WMP=0.3瓦。

2、计算工程中发光模组总的功率损耗值WQP=WMP*X=0.3*450=135瓦。

3、工程要使用的开关电源总功率WP>135瓦。

Diffuser Sheet (扩散膜)
- 把导光板射出的散乱光线扩散成均匀分布在导光板整个表面 的光线 ，使光线强度变成均匀的薄型 Film 形态的 Backlight 部品。
Prism Sheet(增光膜)
- 光源发出的光线通过 Prism 构造集光到Backlight前面的光学 部品。→扩散膜发出的光线曲折,集光上升Backlight表面光度。
新谱 神速! 强大!
Lamp 构造
细部内容
用途
分类
Lamp
Lamp
Lamp
1
根据电子放出装置的形式 , CFL(阴极荧光灯)分为 CCFL (Cold Cathode Fluorescent Lamp) 和 HCFL (Hot Cathode Fluorescent Lamp) 两种。CCFL (Cold Cathode Fluorescent Lamp = 冷阴极荧光 Lamp)• 冷阴极荧光 Lamp是现在 TFT-LCD B/L 光源使用的Lamp方式, 阳极和阴极之间供给高电压形成电磁场后阴极放 出电子 。 因此放出的电子与Lamp里的气体冲突造成紫外线, 此紫外线刺激荧光物体发出细光线。• 优点 : 阴极的发热量少, 光度 、寿命特性良好 。 电极构造简单, 易实现Lamp 的精细化。• 缺点: Lamp 的初期启动电压高。冷阴极放电管的基本原理概略图
LCD PANEL 液晶板根据输入的信号来区分透过的光线以此形成画象SOFT MAIN 塑胶框可把所有的背光源部品组装在一起的框架DIFFUSION SHEET (up) 扩散上膜 把反射或射出的光线扩散及保护增光膜
作背光源的光源,为扩散板提供充足的光线。REFLECTION SHEET 反射板增强灯管放射光的反射亮度。COVER BOTTOM 底盖减少对背光源整体的冲击,还起到特殊保护 灯管及灯管护罩的作用。

-每个LED设置一个限制电流之电阻。
-如此便可将显辉度不均控制于某种范围内。
+
+
-
電流(光度)不均:小
元件數量
:多
2019/8/31
-
電流(光度)不均:大
元件數量
:小
利用驱动电路降低辉度不均
• 当电池的电压下降时，就无法控制电流变动。 虽然行动电话使用的锂离子(lithium ion) 电池的电压号称有3.6V，实际上锂离子电池 具有如下图所示的输出特性
• 以LED的光谱分布而言，它的RGB 分布相对窄 很多，因此经过彩色滤光片，它的每一种颜色 的光谱分布会落在比较小的范围内，则在CIE 色度坐标图上RGB 所围出来的色彩表现分布比 较大 。
• CIE坐标图中，RGB LED 所为出来的范围大于 CCFL，所以LED 的色彩饱和度较佳
2019/8/31
LED光源运用于背光模块之介绍
大纲
• 背光模块简介 • LED背光模块光源 • 改善LED背光模块的辉度 • LED光源之应用以及与CCFL之比较
2019/8/31
背光模块简介
• 背光模块(Back light module)为液晶显示器 面板(LCD panel)的关键零组件之一，由于液 晶本身不发光，背光模块之功能在于供应充足 的亮度与分布均匀的光源，使其能正常显示影 像
• 为了达成2006年LED背光模块的成本与传统冷阴极背光 模块相同的目标，LED光源的成本必需降至1/6以下， 同时大幅提高LED的发光效率减少使用颗数，才能全面 取代传统冷阴极背光模块。
2019/8/31
结论
2019/8/31
参考数据
• 电子设计资源网 • 光电科技杂志55期2月号 • 新电子科技杂志 • 机械工业杂志

LED驱动MODULE使用说明书本LED驱动MODULE采用定电流原理，其优点有：电流稳定、亮度佳、效率高、可使LED寿命延长、比定电压之A/D单价较低。

LED系以通过电流使激光二极体产生光亮。

其输入电压为90V-260V均可用，输出电压为24W，输出功率为5W-12W，依产品需求电流在200mA- 600mA，可广泛使用于日光灯、台灯、壁灯、嵌灯等。

工作原理：LED亮度靠电流控制，不同功率的LED 额定电流分别为：1W /300mA 、0.5W /150mA 、0.2W/40mA 、0.1W/20mA ,电压约3.2V～3.5V.使用中尽量满足其要求，才能达到其饱和亮度.为防止LED损坏故有低压10V保护，电源板接LED 时，禁止串联超过7颗或少于4颗使用，应以直接4颗—7颗LED串联，和几组并联方式，方能驱动达到5W至12W的功率。

白光LED照明驱动电源简介：我公司具有10多年IC设计和制造经验，质量可靠工艺精湛；专业研发团队分布美国、台湾、内地，其中电源驱动类IC是我们的强项。

现针对LED照明应用推出广泛的解决方案，可提供从IC到电路板的产品应用服务。

本样品电路板模组主要应用于白光的LED照明的。

该板适应国际上的通用输入电压即交流90-240伏，电流400毫安，体积小，功率强，可直接封装于照明器具内，最多可驱动7个1W的白光LED串联。

（1W、0.1W、0.2W、0.5W的LED连接方法另外说明）特点：*世界通用输入电压：交流90-240伏，频率50-60赫兹*恒定电流：电流稳定，亮度佳*高效率：可使LED寿命延长*高性能和低成本元气件可耐受的极限最大值（Ta=25℃除非另加说明）1W、0.5W、0.2W、0.1W的LED连接方法更多资料请联系：黄先生手机：电话：传真：。
