LCM工艺制造简介

lcm组装段工艺流程
TFT-LCM的制造工艺流程有以下三大部分：
1.VT段：
来料TFT面板→切割→裂片→检验1（CELL测试）→清洗→烘烤2.前段：
贴片→台阶清洁→CFOG→封胶→检验2（ET电测）→消泡
会使用到等离子清洗机：等离子体是物质的一种形态，也叫做物质的第四态，并不属于常见的固液气三态。

对气体施加足够的能量使之离子化，便成为等离子状态。

目的：去除Panel端子部的油污及异物，防止异物造成端子间的short，增加后制程中玻璃与ACF间的附着力，有利于ACF贴附。

COG: 将IC热压合在Panel上, 实现IC正常稳定地驱动Cell工作。

FOG:用于Panel与FPC的压合﹐即将Panel和FPC做精密对位后,在一定时间,温度和压力下进行压着连接。

使FPC 固定在panel上。

正胶作用：避免端子腐蚀影响功能。

背胶作用：防止FPC折断、异物进入、防腐蚀等。

3.后段：
背光组装→组装焊接→检验3→TP贴合→检验4→包装。

原理、生产流程概述所谓“模组”厂（LCM）其实是液晶显示器的“后段”生产过程，顾名思义，模组二字即模块组合，它共有三个步骤：第一步：将LCD液晶成品面板（Cell）、异方向性导电胶（ACF）、驱动IC、柔性线路板（FPC）和PCB电路板利用机台压合（其间需在太上老君炼丹炉内经过一定的温度和压力才能练就火眼金睛:），第二步：接下来和背光板、灯源、铁框一齐组装成品；第三步：老化处理，经过重重检测就是我们见到的“液晶面板了”。

总之，相对于第五代面板厂那种天价的投资（动辄数十亿美元）、惊人的占地面积（起码五个足球场）和需要的无数高精尖设备（全在美国对大陆禁运之列），模组厂在技术、规模上还属于小巫见大巫的，不过能亲眼进入无尘车间也是一大快事，在进入车间前，沐浴修身是不必了，不过所有的电子设备包括数码相机、手机等均需统统枪毙。

在用图片展示整个生产流程之前，我们还是先来了解一下液晶显示面板的工作原理吧，这能加深我们对工厂的认识。

TFT-LCD液晶屏显示原理液晶显示屏是透过硅玻璃上的电路形成电场，来驱动玻璃与滤光片间的液晶分子，在自然状态下呈并列平行排列，当电路对液晶层施加电场，液晶分子会朝不同的方向偏转，这时液晶类似于开关作用可以让光线通过，令液晶层形成不同的透光效果，从而达到显示不同画面的目的.好，有了这个基础，我们沿着生产流程来看.首先，在制造过程中，组装区和包装区所需要的“人力”成本还是相当可观，因此难怪台湾纷纷把大陆作为模组部分的首选——除接近客户外也可大幅降低成本。

生产流程详述看到液晶面板，你能明白第一步有几个元件需要压合吗？首先是异方向性导电胶（ACF）贴附：利用异方向性导电胶（可当作双面胶看待）黏附于IC 和Cell间，提供导通和粘合之功能；其次进行集成电路（IC）压合作业，目的是为了使面板线路与IC线路通过导电粒子导通，以达到电流信号流通的目的。

接下来是可挠式线路板（FPC）压合作业：FPC是软性印刷板，起连接讯号的作用，经过这一步压合我们可以使面板线路与FPC线路通过导电粒子导通以顺利连接信号.最后一步压合是集成电路板（PCBA）压合，通过这个步骤我们可以达到两个目的，一是可以使FPC和PCB的线路通过导电粒子导通，从而让电流信号流通，第二是机台压合提供一定的温度、压力通过控制压合时间，AFC可在高温下聚合硬化而将两种不同材料连在一起以提供足够的工作强度。

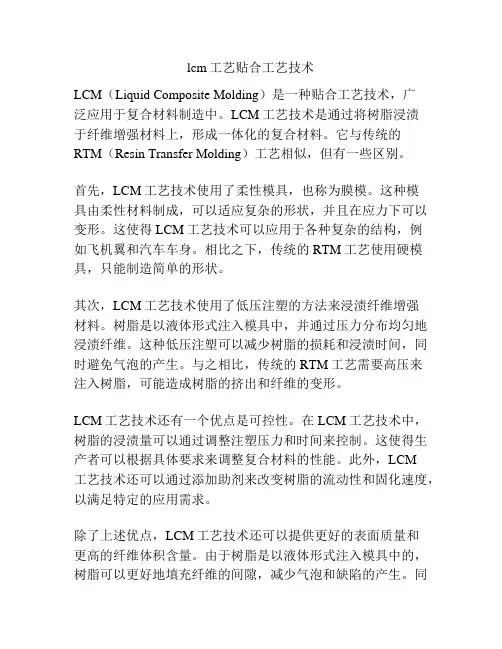

lcm工艺贴合工艺技术LCM（Liquid Composite Molding）是一种贴合工艺技术，广泛应用于复合材料制造中。

LCM工艺技术是通过将树脂浸渍于纤维增强材料上，形成一体化的复合材料。

它与传统的RTM（Resin Transfer Molding）工艺相似，但有一些区别。

首先，LCM工艺技术使用了柔性模具，也称为膜模。

这种模具由柔性材料制成，可以适应复杂的形状，并且在应力下可以变形。

这使得LCM工艺技术可以应用于各种复杂的结构，例如飞机翼和汽车车身。

相比之下，传统的RTM工艺使用硬模具，只能制造简单的形状。

其次，LCM工艺技术使用了低压注塑的方法来浸渍纤维增强材料。

树脂是以液体形式注入模具中，并通过压力分布均匀地浸渍纤维。

这种低压注塑可以减少树脂的损耗和浸渍时间，同时避免气泡的产生。

与之相比，传统的RTM工艺需要高压来注入树脂，可能造成树脂的挤出和纤维的变形。

LCM工艺技术还有一个优点是可控性。

在LCM工艺技术中，树脂的浸渍量可以通过调整注塑压力和时间来控制。

这使得生产者可以根据具体要求来调整复合材料的性能。

此外，LCM工艺技术还可以通过添加助剂来改变树脂的流动性和固化速度，以满足特定的应用需求。

除了上述优点，LCM工艺技术还可以提供更好的表面质量和更高的纤维体积含量。

由于树脂是以液体形式注入模具中的，树脂可以更好地填充纤维的间隙，减少气泡和缺陷的产生。

同时，LCM工艺技术还可以通过调整纤维的排布方向来优化复合材料的力学性能。

总之，LCM工艺技术是一种先进的贴合工艺技术，适用于复杂形状的复合材料制造。

它与传统的RTM工艺相比，具有柔性模具、低压注塑和可控性的优点。

通过使用LCM工艺技术，可以获得更高质量的复合材料，提高产品的性能和可靠性。

随着材料科学和工艺技术的不断发展，LCM工艺技术将在各个领域得到更广泛的应用。

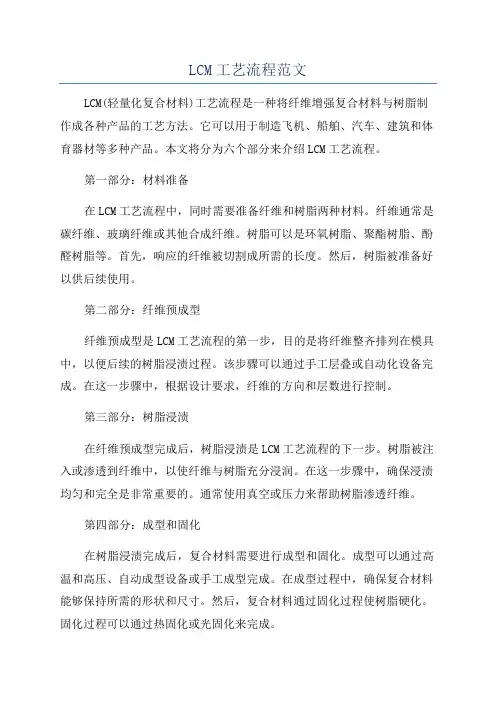

LCM工艺流程范文LCM(轻量化复合材料)工艺流程是一种将纤维增强复合材料与树脂制作成各种产品的工艺方法。

它可以用于制造飞机、船舶、汽车、建筑和体育器材等多种产品。

本文将分为六个部分来介绍LCM工艺流程。

第一部分：材料准备在LCM工艺流程中，同时需要准备纤维和树脂两种材料。

纤维通常是碳纤维、玻璃纤维或其他合成纤维。

树脂可以是环氧树脂、聚酯树脂、酚醛树脂等。

首先，响应的纤维被切割成所需的长度。

然后，树脂被准备好以供后续使用。

第二部分：纤维预成型纤维预成型是LCM工艺流程的第一步，目的是将纤维整齐排列在模具中，以便后续的树脂浸渍过程。

该步骤可以通过手工层叠或自动化设备完成。

在这一步骤中，根据设计要求，纤维的方向和层数进行控制。

第三部分：树脂浸渍在纤维预成型完成后，树脂浸渍是LCM工艺流程的下一步。

树脂被注入或渗透到纤维中，以使纤维与树脂充分浸润。

在这一步骤中，确保浸渍均匀和完全是非常重要的。

通常使用真空或压力来帮助树脂渗透纤维。

第四部分：成型和固化在树脂浸渍完成后，复合材料需要进行成型和固化。

成型可以通过高温和高压、自动成型设备或手工成型完成。

在成型过程中，确保复合材料能够保持所需的形状和尺寸。

然后，复合材料通过固化过程使树脂硬化。

固化过程可以通过热固化或光固化来完成。

第五部分：后处理在固化完成后，复合材料需要进行后处理。

后处理的目的是修整、切割、打磨或涂层等，以获得最终的产品形态。

后处理可以通过机器或手工操作来完成。

在这一步骤中，确保产品的表面光滑、外观美观非常重要。

第六部分：质量检验和包装在后处理完成后，复合材料产品需要进行质量检验，以确保符合规定的技术要求和质量标准。

质量检验可以包括外观检查、尺寸测量、物理性能测试等。

在通过质量检验后，产品需进行包装，以便运输、储存和销售。

综上所述，LCM工艺流程包括材料准备、纤维预成型、树脂浸渍、成型和固化、后处理和质量检验等步骤。

通过这些步骤，可以制造出高性能的纤维增强复合材料产品。

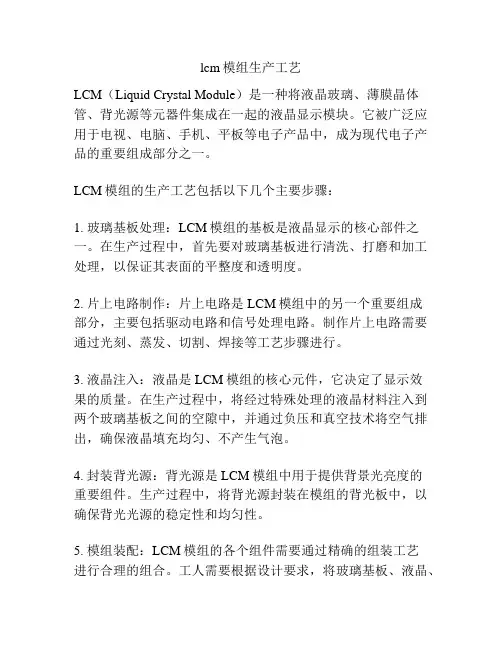

lcm模组生产工艺LCM（Liquid Crystal Module）是一种将液晶玻璃、薄膜晶体管、背光源等元器件集成在一起的液晶显示模块。

它被广泛应用于电视、电脑、手机、平板等电子产品中，成为现代电子产品的重要组成部分之一。

LCM模组的生产工艺包括以下几个主要步骤：1. 玻璃基板处理：LCM模组的基板是液晶显示的核心部件之一。

在生产过程中，首先要对玻璃基板进行清洗、打磨和加工处理，以保证其表面的平整度和透明度。

2. 片上电路制作：片上电路是LCM模组中的另一个重要组成部分，主要包括驱动电路和信号处理电路。

制作片上电路需要通过光刻、蒸发、切割、焊接等工艺步骤进行。

3. 液晶注入：液晶是LCM模组的核心元件，它决定了显示效果的质量。

在生产过程中，将经过特殊处理的液晶材料注入到两个玻璃基板之间的空隙中，并通过负压和真空技术将空气排出，确保液晶填充均匀、不产生气泡。

4. 封装背光源：背光源是LCM模组中用于提供背景光亮度的重要组件。

生产过程中，将背光源封装在模组的背光板中，以确保背光光源的稳定性和均匀性。

5. 模组装配：LCM模组的各个组件需要通过精确的组装工艺进行合理的组合。

工人需要根据设计要求，将玻璃基板、液晶、片上电路、背光源等元件按照一定的顺序进行组装，并通过精密的焊接和粘接工艺进行固定。

6. 测试和调试：在模组生产完成后，需要进行严格的测试和调试，以确保模组的品质达到要求。

测试工艺包括亮度测试、色彩测试、灰度测试、响应速度测试等多个方面，确保模组的性能指标符合标准。

7. 包装和出厂：经过测试和调试合格的LCM模组将进行包装，并准备出厂。

在包装过程中，模组需要被包裹在透明塑料袋中，以防潮湿和破损。

然后，将其放入盒子中，并贴上合格标识和防伪标签，最后进行出厂检验，准备发货。

总结来说，LCM模组的生产工艺包括玻璃基板处理、片上电路制作、液晶注入、封装背光源、模组装配、测试和调试、包装和出厂等多个环节。

lcm工艺流程图LCM（Liquid Crystal Display Module）液晶显示模块工艺流程图是用来制造液晶显示器的重要工艺流程图。

下面是一个简单的LCM工艺流程图：1. 基板准备：选取适当的玻璃基板，并进行清洗和化学处理，以去除表面的污垢和杂质，并提高基板的表面质量。

2. Indium Tin Oxide（ITO）涂覆：将导电性较强的ITO材料喷涂或蒸发在玻璃基板上，形成透明电极。

这些透明电极用于LCD中的像素点驱动。

3. Passivation层涂覆：为了保护ITO电极和减少液晶分子与ITO之间的相互作用，涂覆一层薄的Passivation层。

4. 对齐层涂覆：在Passivation层上涂覆一层对齐层，用于定向液晶分子的方向，以控制光的传播。

5. 涂覆液晶：将液晶物质涂覆在对齐层上，制造液晶层。

液晶分子的定向将决定其对入射光的偏振状态的影响，从而实现光的控制。

6. 粘合：将上述制备好的液晶层和另一片玻璃基板粘合在一起，形成液晶夹层。

7. 制作色彩滤光片：在另一片玻璃基板上制作色彩滤光片，用于过滤不同颜色的光以实现彩色显示。

8. 粘合液晶夹层和色彩滤光片：将液晶夹层和色彩滤光片粘合在一起，固定玻璃基板和液晶层之间的间隙。

9. 切割：将制作好的大尺寸液晶玻璃切割为合适的尺寸，以适应最终产品的大小和形状。

10. COG焊接：COG（Chip On Glass）焊接是将驱动芯片（常见的是TSB（TAB super COG）类型的芯片）焊接到玻璃上，用于控制LCD的像素。

11. 封装：将制作好的小尺寸液晶玻璃和驱动芯片组装到LCD 模块中。

封装过程涉及到粘贴和固定各个组件，并进行初始测试。

12. 模块测试：对组装好的液晶显示模块进行电性能和显示效果的测试，以确保产品的质量。

13. 模组壳体组装：为了保护LCD模块和方便使用，将LCD 模块安装到模组壳体中，并完成模组壳体的组装，包括固定螺丝、连接线路等。

lcm液晶显示模组生产加工工艺流程LCM液晶显示模组是一种重要的电子元件，广泛应用于电视、电脑、手机等各种电子产品中。

在液晶显示模组的生产加工过程中，需要经历多个工艺流程，以确保产品的质量和性能。

下面将详细介绍LCM液晶显示模组的生产加工工艺流程。

LCM液晶显示模组的生产加工工艺流程开始于基板加工。

基板是液晶显示模组的核心部件，一般采用玻璃基板。

在基板加工过程中，需要进行切割、修整、抛光等工艺，以确保基板的平整度和尺寸精度。

接下来是ITO玻璃加工。

ITO玻璃是一种具有导电性能的玻璃，用于制作液晶显示模组的电极。

在ITO玻璃加工过程中，需要进行清洗、蒸镀等工艺，以形成均匀导电膜。

然后是涂布工艺。

涂布是将液晶材料均匀涂布在基板上的工艺，涂布过程中需要控制温度、湿度和涂布速度等参数，以确保液晶材料的均匀性和质量。

接下来是光刻工艺。

光刻是将液晶材料中的光刻胶暴露在紫外线下，形成图案的工艺。

光刻胶的选择和曝光过程的控制对于液晶显示模组的性能和质量至关重要。

然后是薄膜工艺。

薄膜是液晶显示模组中的重要组成部分，用于调节光的透过率和偏振方向。

薄膜工艺包括蒸镀、溅射等工艺，以形成具有特定光学性能的薄膜层。

接下来是封装工艺。

封装是将液晶显示模组的各个组件进行组装和封装的工艺。

封装过程中需要控制温度和压力等参数，以确保封装质量和产品的可靠性。

最后是测试和包装。

测试是对液晶显示模组进行功能和性能测试的工艺，以确保产品符合规格要求。

经过测试后，产品需要进行包装，以便于运输和销售。

LCM液晶显示模组的生产加工工艺流程包括基板加工、ITO玻璃加工、涂布、光刻、薄膜、封装、测试和包装等多个工艺环节。

每个环节的工艺都需要精确控制和严格执行，以确保产品质量和性能。

通过不断改进工艺和技术，可以提高液晶显示模组的生产效率和产品质量，满足市场的需求。

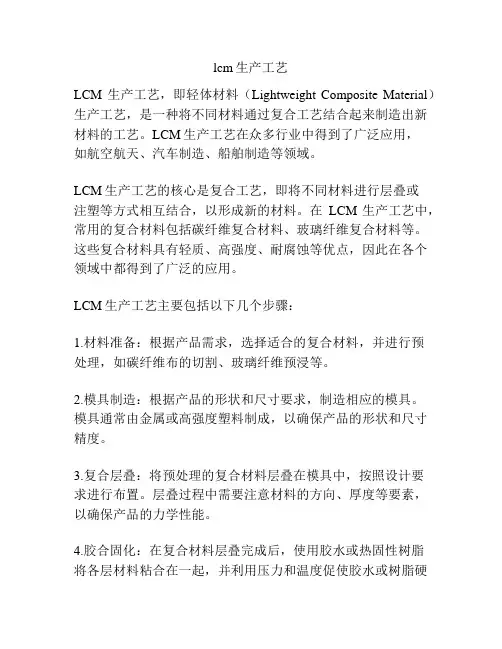

lcm生产工艺LCM生产工艺，即轻体材料（Lightweight Composite Material）生产工艺，是一种将不同材料通过复合工艺结合起来制造出新材料的工艺。

LCM生产工艺在众多行业中得到了广泛应用，如航空航天、汽车制造、船舶制造等领域。

LCM生产工艺的核心是复合工艺，即将不同材料进行层叠或注塑等方式相互结合，以形成新的材料。

在LCM生产工艺中，常用的复合材料包括碳纤维复合材料、玻璃纤维复合材料等。

这些复合材料具有轻质、高强度、耐腐蚀等优点，因此在各个领域中都得到了广泛的应用。

LCM生产工艺主要包括以下几个步骤：1.材料准备：根据产品需求，选择适合的复合材料，并进行预处理，如碳纤维布的切割、玻璃纤维预浸等。

2.模具制造：根据产品的形状和尺寸要求，制造相应的模具。

模具通常由金属或高强度塑料制成，以确保产品的形状和尺寸精度。

3.复合层叠：将预处理的复合材料层叠在模具中，按照设计要求进行布置。

层叠过程中需要注意材料的方向、厚度等要素，以确保产品的力学性能。

4.胶合固化：在复合材料层叠完成后，使用胶水或热固性树脂将各层材料粘合在一起，并利用压力和温度促使胶水或树脂硬化。

5.后处理：根据产品要求，对硬化后的产品进行后续处理，如修整边缘、打磨表面等。

LCM生产工艺具有许多优点。

首先，由于采用轻质材料，能够显著减轻产品的重量，提高产品的燃油效率和载重能力。

其次，复合材料具有优异的力学性能，能够提供更好的强度和刚度，提高产品的安全性和可靠性。

此外，LCM生产工艺还能够实现批量生产和定制化生产，满足不同领域对产品数量和特性的需求。

然而，LCM生产工艺也存在一些挑战。

首先，复合材料的成本相对较高，影响了其在一些行业中的推广和应用。

其次，LCM生产工艺需要专业设备和技术，对操作人员的要求较高。

此外，复合材料的回收和处理也是一个难题，对环境有一定的影响。

综上所述，LCM生产工艺是一种广泛适用于各个领域的生产工艺。

lcm工艺技术LCM（Liquid Crystal Module，液晶模组）是液晶显示器的关键组成部分，具有广泛的应用领域，包括手机、电视、电脑等电子产品。

LCM工艺技术是指液晶模组的生产工艺和操作技术，主要包括封装与组装、面板光学设计、后端制程等方面。

本文将介绍LCM工艺技术的基本原理和流程。

首先是封装与组装。

这是LCM工艺技术的关键环节，通过将液晶面板、驱动芯片、背光源等元件组装在一起，形成完整的液晶模组。

封装过程中需要考虑各个元件的对位精度、尺寸控制等要求，确保模组的稳定性和可靠性。

同时还需要进行封装后的测试和QA，以确保产品质量。

其次是面板光学设计。

液晶模组的图像质量和显示效果与面板光学设计密切相关。

通过优化光学结构和调整液晶层的工艺参数，可以改善图像的亮度、对比度、色彩还原度等方面。

在面板光学设计中，还需要注意消除光漏、反射等问题，提高显示效果。

后端制程也是LCM工艺技术的重要环节。

后端制程主要包括贴合、固化、去胶、测试等工序。

贴合是将各组件粘贴在一起，将背光源、驱动芯片等固定在液晶面板上。

固化是通过加热或紫外线照射，使胶水在短时间内固化，提高生产效率。

去胶则是清除生产过程中产生的胶水残留物。

测试过程则是对液晶模组进行功能和质量检验，确保产品达到规定的标准。

除了上述基本工艺步骤外，还有一些先进的LCM工艺技术值得关注。

例如，柔性显示技术可以将液晶模组做成柔性可折叠的形式，提高产品的可靠性和适应性。

微胶囊技术可以将背光源做成微胶囊的形式，提高背光亮度和均匀度。

纳米分子排列技术则可以通过控制液晶分子的排列方式，实现更高的显示效果。

综上所述，LCM工艺技术是液晶模组生产中不可或缺的一环。

通过封装与组装、面板光学设计、后端制程等工艺步骤，可以制造出高质量的液晶模组产品。

同时，还可以通过引入柔性显示、微胶囊、纳米分子排列等先进技术，提升产品的功能和性能。

随着科技的不断进步，LCM工艺技术也在不断创新和发展，为液晶显示领域带来更多的突破和机遇。

LCM常见工艺类型介绍LCM （Liquid Composite Molding）是指液体复合成型工艺，是一种常见的复合材料加工工艺。

在LCM中，树脂被注入到预先放置的增强材料中，并通过压力来充实并固化复合材料。

LCM具有如下几种常见的工艺类型：1. RTM（Resin Transfer Molding）：RTM是LCM的一种常见工艺类型。

在RTM中，纤维增强材料事先放置在模具中，然后树脂通过压力被注入增强材料中。

RTM适用于密集纤维结构的复材制品，具有高强度和低重量的特点。

2. SRIM（Structural Reaction Injection Molding）：SRIM也是LCM的一种类型。

在SRIM中，树脂与增强材料的混合物通过喷射成型进入模具中，然后在模具中发生反应，形成强化的复材产品。

SRIM适用于制造复材构件，如汽车车身等。

3. VARTM（Vacuum Assisted Resin Transfer Molding）：VARTM是一种通过负压实施树脂注入的LCM工艺。

在VARTM中，纤维增强材料被放置在模具中，以后面覆盖塑料薄膜封闭并制造真空。

树脂通过负压被注入增强材料中。

VARTM是一种较为经济的工艺，适用于大型构件的生产。

4. LRI（Liquid Resin Infusion）：LRI是一种注液法的LCM工艺。

在LRI中，纤维增强材料被放置在模具中，并通过真空吸出对其进行预处理。

然后，树脂通过注液法被注入增强材料中。

LRI工艺对于制造大型构件和复杂形状的产品非常适用。

这些仅是LCM工艺的一些常见类型，每种工艺都具有其独特的特点和适用范围。

通过选择合适的LCM工艺类型，可以实现高效、精确和经济的复合材料制造。

继续介绍LCM常见工艺类型：5. HP-RTM（High-Pressure Resin Transfer Molding）：HP-RTM是一种高压树脂注塑成型工艺。

通过在模具中施加高压，树脂可以快速充实和固化，从而实现高强度、高精度的复合材料制品。

LCM生产流程LCM（Liquid Crystal Manufacturing）液晶制造流程是指将液晶材料转化为液晶显示器的过程。

液晶显示器是一种广泛应用于电子产品中的平板显示设备，其中液晶材料在二个玻璃基板之间组成了液晶层，通过控制电场来控制液晶分子的方向，进而达到控制光的透射与阻挡，实现图像的显示。

以下是一个典型的LCM生产流程。

首先，来看液晶材料的制备和处理。

液晶材料是形成液晶层的关键组成部分。

制备液晶材料的过程中，需要严格控制材料的化学合成和物理性质，以确保其在显示器中的性能。

通常有两种方法制备液晶材料：热溶法和冷溶法。

热溶法是将液晶材料加热到高温溶解，然后快速冷却以形成液晶凝胶；冷溶法是直接在低温下将液晶材料溶解，然后将其注入到显示器内。

在制备过程中，需要对液晶材料进行严格的质量控制，以确保其纯度和稳定性。

接下来，液晶材料需要通过微加工技术进行处理。

在微加工过程中，液晶材料将被放置在两个平行的玻璃基板之间。

这些基板通常是透明的，并且经过了特殊的处理以增加其电导率。

然后，液晶材料将被填充进入两个玻璃基板之间的空隙中。

这是一个非常关键的步骤，需要确保材料充满整个空隙，并避免空气泡的存在。

此外，在填充过程中还需要应用适当的压力和温度控制。

在液晶材料填充完毕后，接下来是取向层的处理。

液晶分子的方向对于液晶显示器的性能至关重要。

为了对液晶分子进行定向，通常会在线性宽射线光源下使用各种技术来处理取向层。

这些技术包括光刻和化学蚀刻等。

这些处理技术可以让液晶分子按照特定的方向排列，从而实现对光的控制。

完成取向层的处理后，液晶屏幕将进一步组装。

这包括将背光源、触控面板、电路板等元件安装在一起。

背光源通常采用LED（Light Emitting Diode）技术，为显示器提供背光。

触控面板通常采用电容触控或电阻触控技术，使用户能够通过触摸屏幕来操作设备。

电路板则用于控制液晶显示器的电子信号和电源供应。

最后，完成了组装之后，液晶显示器将进入调试和测试阶段。
