球团工艺及生产————————————————————————————————作者：————————————————————————————————日期：球团工艺及生产把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下,通过造球机滚动成球，再经过干燥焙烧,固结成为具有一定强度和冶金性能的球型含铁原料。

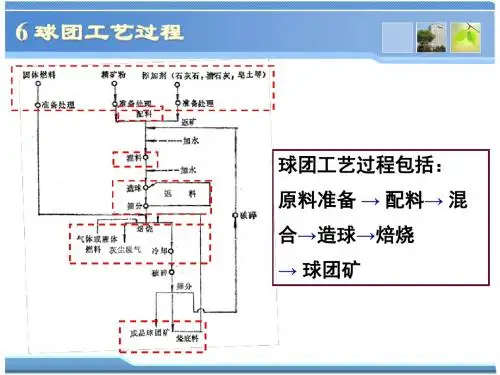

ﻫﻫ球团矿生产的流程:ﻫ一般包括原料准备、配料、混合、造球、干燥和焙烧、冷却、成品和返矿处理等工序，如下图所示。
球团矿的生产流程中,配料、混合与烧结矿的方法一致;将混合好的原料经造球机制成10－25mm的球状。
1.球团矿的概念ﻫ把细磨铁精矿粉或其他含铁粉料添加少量添加剂混合后，在加水润湿的条件下,通过造球机滚动成球，再经过干燥焙烧,固结成为具有一定强度和冶金性能的球型含铁原料。
球团生产与烧结生产一样，是为高炉提供“糖料”的一种加工方法,是将细磨精矿或粉状物料制成能满足高炉冶炼要求的原料的一个加工过程。
将准备好的原料（细磨精矿或其他细磨粉状物料、添加剂等）,按一定比例经过配料、混匀，制成一定尺寸的小球，然后采用干燥焙烧或其他方法使其发生一系列的物理化学变化而硬化固结，这一过程即为球团生产过程，其产品即为球团矿。
球团矿分酸性球团矿和碱性球团矿。
由于酸性球团矿生产操作较易控制,且品位高，强度好,同时，高炉冶炼也需要酸性球团与高碱度烧结矿配合使用。
ﻫ2．球团矿生产迅速发展的原因：ﻫ◆天然富矿日趋减少,大量贫矿被采用。
铁矿石经细磨、选矿后的精矿粉,品位易于提高。
过细精矿粉用于烧结生产会影响透气性,降低产量和质量。
ﻫ细磨精矿粉易于造球，粒度越细，成球率越高,球团矿强度也越高。
ﻫ◆球团法生产工艺的成熟。
ﻫ从单一处理铁精矿粉扩展到多种含铁原料。
ﻫ生产规模和操作也向大型化、机械化、自动化方向发展。
技术经济指标显著提高。
球团产品也已用于炼钢和直接还原炼铁等。
◆球团矿具有良好的冶金性能:粒度均匀、微气孔多、还原性好、强度高，有利于强化高炉冶ﻫ球团矿生产中的主要设备：炼。
ﻫ圆盘造球机:将焦炭粉、石灰石粉或生石灰、铁精矿粉混合后，输入圆盘造球机上部的混合料仓内，均匀地向造球机布料,同时由水管供给雾状喷淋水，倾斜(倾角一般为40一5０°)布置的圆盘造球机，由机械传动旋转，混合料加喷淋水在圆盘内滚动成球。
【烧结设备】圆盘造球机工作原理ﻫ圆盘造球机用于铁矿粉造球，它是各类球团厂的主要配套设备之一。
将焦炭粉、石灰石粉或生石灰、铁精矿粉混合后,输入圆盘造球机上部的混合料仓内，均匀地向造球机布料,同时由水管供给雾状喷淋水，倾斜（倾角一般为4０一5０°）布置的圆盘造球机，由机械传动旋转,混合料加喷淋水在圆盘内滚动成球，通过粒度刮刀将球的粒度控制在5一15毫米。
造好的生球落入输送皮带上,经辊轴筛进行筛分，小于５毫米和大于15毫米的返回到混合机。
ﻫ主要用到的自动化产品:断路器、接触器、电动机ﻫ带式焙烧机：带式焙烧机工艺使球团焙烧的整个工艺过程——干燥、预热、焙烧、冷却都在一个设备上完成,具有工艺过程简单、布置紧凑、所需设备吨位轻等特点，为工厂缩小占地面积、减少工程量、实现焙烧气体的循环利用以及降低热耗和电耗创造了条件。
ﻫ主要用到的自动化产品:断路器、接触器、电动机带式焙烧工艺介绍带式焙烧工艺可以说是受带式烧结机的启示而发展起来的。
ﻫ1、带式焙烧机不同于带式烧结机细磨铁精矿球团的焙烧和铁矿粉的烧结,在固结原理上有着本质上的不同,致使其在工业生产技术上也有着很大的不同。
因而要想把一般的烧结机改造成带式焙烧机将是十分复杂和困难的。
ﻫ带式焙烧机从外形上看,和烧结机十分相似，但在设备结构上存在很大的区别。
如,台车的结构和支架的承力，风箱的分布和密封的要求.上部炉罩的设置和密封,风流的走向（不像烧结机那样是单一的抽风,而是既有抽风又有鼓风)，布料方式,成品的排出和台车运行速度等，都不相同,特别是本体的材质更是完全不同。
为了能长期安全地承受最高焙烧气体的温度（≥１３00 ℃），而不得不采用耐高温性能极好的特殊合金钢。
在国外带式焙烧机发展的过程中，曾因材质不过关而一度受挫,而使得同时正在开发的链篦机—回转窑得到了极大的发展。
因为链篦机—回转窑工艺是将焙烧过程的最高温度段放在设有耐火炉衬的回转窑中进行,这样就顺利解决了在高温焙烧中的材质问题。
而带式焙烧机在使用铺底铺边料和台车采用耐高温合金特殊钢的材质后才得以过关并获得大发展。
２、带式焙烧机工艺的优点1）球团焙烧的整个工艺过程——干燥、预热、焙烧、冷却都在一个设备上完成，具有工艺过程简单、布置紧凑、所需设备吨位轻等特点,为工厂缩小占地面积、减少工程量、实现焙烧气体的循环利用以及降低热耗和电耗创造了条件。
ﻫ２）能适应扩大生产规模的要求和实现大型化的要求。
其最大已达到750 m2，单机产量达50０万t以上。
3）对原料的适应性比竖炉强。
这是因为在整个焙烧过程中,球团都处于静料层状态，不会因升温过程中球团本身强度的变化(时高时低）和球与球之间的相对运动而产生粉末。
因而带式焙烧工艺基本适应于所有的矿种。
ﻫ4）由于热系统的合理设置和管路短,在理论上讲,带式焙烧机的热耗可以达到最低水平，而且在实践中也创造出了最好记录。
1）耐高温特殊合金钢的用量大、档次高。
在目前国产化的条件下有3 带式培烧机的缺点ﻫ较大的难度,特别在质量方面很难保证。
ﻫ2)在生产过程中，对原料的稳定性要求高。
这是由于焙烧(干燥、预热、焙烧、冷却）的全过程均在同一个设备上进行，靠调整机速来改变球团在各阶段的停留时间是不可能的。
如要改变,除非改变上部炉罩的分段和风箱的配置，这将是十分麻烦的。
ﻫ因而带式焙烧机的建设一般适合于大型矿业公司和原料供应长期相当稳定的钢铁厂，例如南美的一些厂家等。
在日本，钢铁工业发展早期建设球团厂时，由于考虑到了原料来源的复杂性，在设计和制造了带式焙烧机后,也没有采用。
这是值得我们注意和思考的。
３）成品球团的质量有不均匀的现象。
由于球团在升温过程中,上下料层在各段炉罩的最高温度下停留时间的长短相差很大,因而会影响到成品球团矿的最终强度。
另外.炉罩内温度和在台车上多多少少存在的边缘效应,也会影响成品球团矿的质量。
4）必须使用高热值的煤气和重油作燃料。
使用煤的实践在工业上没有长期成功的经验。
鲁奇公司曾研究过一项在上部风罩中喷煤燃烧的专利技术,但仅在印度德穆克雷得厂使用了一个月后就不再继续了。
带式焙烧机工艺是一项十分成熟的球团生产工艺,但也受到一些条件（如原料、燃料和设备制造材料）的制约，在采用该工艺时，需要十分认真地对待。
【球团设备】带式焙烧机工作原理介绍带式焙烧机工作原理介绍：带式焙烧工艺可以说是受带式烧结机的启示而发展起来的。
ﻫﻫ１、带式焙烧机不同于带式烧结机ﻫ细磨铁精矿球团的焙烧和铁矿粉的烧结，在固结原理上有着本质上的不同,致使其在工业生产技术上也有着很大的不同。
因而要想把一般的烧结机改造成带式焙烧机将是十分复杂和困难的。
ﻫ带式焙烧机从外形上看，和烧结机十分相似,但在设备结构上存在很大的区别。
如，台车的结构和支架的承力,风箱的分布和密封的要求．上部炉罩的设置和密封,风流的走向（不像烧结机那样是单一的抽风，而是既有抽风又有鼓风)，布料方式,成品的排出和台车运行速度等，都不相同,特别是本体的材质更是完全不同。
为了能长期安全地承受最高焙烧气体的温度（≥１3０0 ℃），而不得不采用耐高温性能极好的特殊合金钢。
在国外带式焙烧机发展的过程中,曾因材质不过关而一度受挫，而使得同时正在开发的链篦机—回转窑得到了极大的发展。
因为链篦机—回转窑工艺是将焙烧过程的最高温度段放在设有耐火炉衬的回转窑中进行，这样就顺利解决了在高温焙烧中的材质问题。
而带式焙烧机在使用铺底铺边料和台车采用耐高温合金特殊钢的材质后才得以过关并获得大发展。
1）球团焙烧的整个工艺过程——干燥、预热、焙烧、冷却都2、带式焙烧机工艺的优点ﻫ在一个设备上完成，具有工艺过程简单、布置紧凑、所需设备吨位轻等特点，为工厂缩小占地面积、减少工程量、实现焙烧气体的循环利用以及降低热耗和电耗创造了条件。
ﻫ２)能适应扩大生产规模的要求和实现大型化的要求。
其最大已达到７５0 m2,单机产量达500万t 以上。
3）对原料的适应性比竖炉强。
这是因为在整个焙烧过程中,球团都处于静料层状态,不会因升温过程中球团本身强度的变化（时高时低)和球与球之间的相对运动而产生粉末。
因而带式焙烧工艺基本适应于所有的矿种。
4）由于热系统的合理设置和管路短，在理论上讲,带式焙烧机的热耗可以达到最低水平,而且在实践中也创造出了最好记录。
1)耐高温特殊合金钢的用量大、档次高。
在目前国产化的条件下有ﻫ3 带式培烧机的缺点ﻫ较大的难度,特别在质量方面很难保证。
２）在生产过程中，对原料的稳定性要求高。
这是由于焙烧（干燥、预热、焙烧、冷却）的全过程均在同一个设备上进行,靠调整机速来改变球团在各阶段的停留时间是不可能的。
如要改变，除非改变上部炉罩的分段和风箱的配置，这将是十分麻烦的。
因而带式焙烧机的建设一般适合于大型矿业公司和原料供应长期相当稳定的钢铁厂,例如南美的一些厂家等。
在日本,钢铁工业发展早期建设球团厂时，由于考虑到了原料来源的复杂性,在设计和制造了带式焙烧机后，也没有采用。
这是值得我们注意和思考的。
3)成品球团的质量有不均匀的现象。
由于球团在升温过程中,上下料层在各段炉罩的最高温度下停留时间的长短相差很大,因而会影响到成品球团矿的最终强度。
另外．炉罩内温度和在台车上多多少少存在的边缘效应,也会影响成品球团矿的质量。
ﻫ4）必须使用高热值的煤气和重油作燃料。
使用煤的实践在工业上没有长期成功的经验。
鲁奇公司曾研究过一项在上部风罩中喷煤燃烧的专利技术,但仅在印度德穆克雷得厂使用了一个月后就不再继续了。
带式焙烧机工艺是一项十分成熟的球团生产工艺，但也受到一些条件(如原料、燃料和设备制造材料）的制约，在采用该工艺时,需要十分认真地对待。
（竖炉焙烧工艺)TCS球团竖炉专利技术简介: 到目前为止ＴCS球团竖炉突破了竖炉大型化这一国际难题，成功地利用自身余热将助燃风温度预热到２80oC以上。
经河北省科学技术厅组织的国内球团专家委员会进行技术成果鉴定,确定为国内先进水平，取得了投资省、占地省、能耗低、成本低、质量高的实际生产效果,属于钢铁企业高炉精料的“短平快”技改项目。
目前TＣＳ竖炉的开发技术已走向系列化、大型化，年产6.６万吨、10万吨、30万吨、50万吨、６０万吨、70万吨、80万吨已经实施应用,100万吨已设计完成。
我公司ＴＣS竖炉已发展到第六代技术，其中节能型ＴCS球团竖炉直接利用生产过程产生的600~８００℃冷却风作助燃风，充分利用余热减少了热量损失，节约了能源。
