球团工艺简介及生产流程图

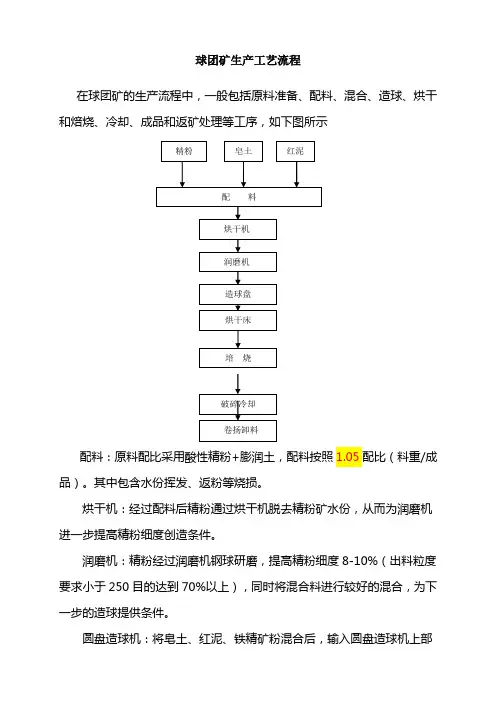

球团矿生产工艺流程在球团矿的生产流程中，一般包括原料准备、配料、混合、造球、烘干和焙烧、冷却、成品和返矿处理等工序，如下图所示配料：原料配比采用酸性精粉+膨润土，配料按照1.05配比（料重/成品）。

其中包含水份挥发、返粉等烧损。

烘干机：经过配料后精粉通过烘干机脱去精粉矿水份，从而为润磨机进一步提高精粉细度创造条件。

润磨机：精粉经过润磨机钢球研磨，提高精粉细度8-10%（出料粒度要求小于250目的达到70%以上），同时将混合料进行较好的混合，为下一步的造球提供条件。

圆盘造球机：将皂土、红泥、铁精矿粉混合后，输入圆盘造球机上部的混合料仓内，均匀地向造球机布料，同时由水管供给雾状喷淋水，倾斜（倾角一般为40一50°）布置的圆盘造球机，由机械传动旋转，混合料加喷淋水在圆盘内滚动成球，球大小约10-25mm。

干燥和焙烧:在竖炉顶部烘干床（小水梁上的蓖板中部位置）对造好生球进行烘干，以脱去球内水份，使生球达到有效的强度，然后进入焙烧带进行培烧，温度约1100℃左右（一厂热电偶显示在850左右），生成成品球团矿。

冷却成品：成品球团矿在竖炉底部经过高压风机强制通风（高压风冷却热球后变为热空气，然后通过大水梁上的导风墙上升到烘干床对冷球进行烘干），达到球团矿有效冷却，减少对下道工序的烧损。

卸料：齿辊（内通水冷却）卸料到炉下料仓（仓壁装有冷却壁），再通过电磁振动给料机对料车给料，由卷扬卸料给运输车辆到高炉。

导风墙：竖炉炉膛内的导风墙是由耐火材料（盖板砖）构筑成的纵贯竖炉炉膛的中空墙，导风墙内有竖直风道，把与炉膛下部的热矿球进行热交换后的冷却风引导到炉口烘床下面以对生球进行有效烘干。

导风墙由其下部的大水梁进行支撑。

大水梁通水冷却。

水系统：水泵房（造球盘东）供水给造球盘、大小水梁、齿辊卸料器、料仓冷却壁。

小水梁、齿辊卸料器、料仓冷却壁的冷却水经凉水塔后，回水泵房进行循环。

大水梁采用汽水冷却，蒸汽到炉顶汽包，经凝汽器后上凉水塔回水泵房。

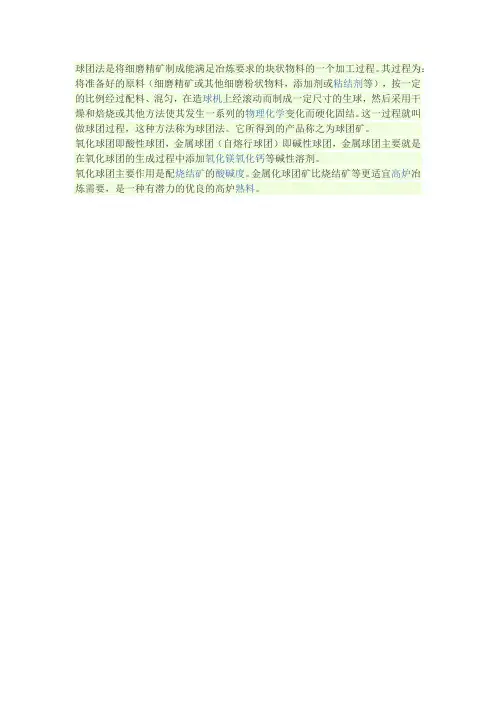

球团法是将细磨精矿制成能满足冶炼要求的块状物料的一个加工过程。

其过程为：将准备好的原料（细磨精矿或其他细磨粉状物料，添加剂或粘结剂等），按一定的比例经过配料、混匀，在造球机上经滚动而制成一定尺寸的生球，然后采用干燥和焙烧或其他方法使其发生一系列的物理化学变化而硬化固结。

这一过程就叫做球团过程，这种方法称为球团法。

它所得到的产品称之为球团矿。

氧化球团即酸性球团，金属球团（自熔行球团）即碱性球团，金属球团主要就是在氧化球团的生成过程中添加氧化镁氧化钙等碱性溶剂。

氧化球团主要作用是配烧结矿的酸碱度。

金属化球团矿比烧结矿等更适宜高炉冶炼需要，是一种有潜力的优良的高炉熟料。

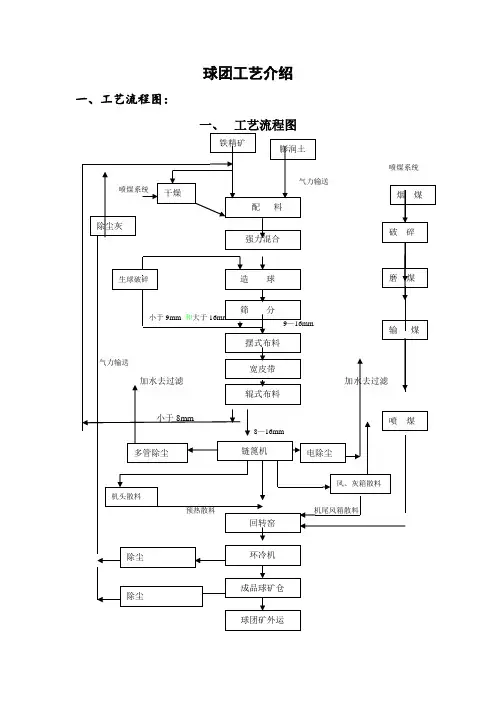

球团工艺介绍一、工艺流程图：二、工艺系统介绍：1、精矿过滤系统：主要承担选矿和精选来矿浆的脱水、精矿粉的储存、精矿向球团系统输送、部分精矿粉的装车任务，每小时向球团系统供料380-420吨。

工艺流程：来自选矿和精选的矿浆（浓度50-60%）先经过过滤厂房外的三管分矿器，然后分配到各台过滤机，共配置7台过滤机，正常运行4-5台，型号ZPG-72，盘式外滤，过滤面积72m2，利用系数0.7-1 t/m2.h，每台过滤机都配置真空泵及气水分离器。

过滤后的精矿粉水分在10%以下，精矿粉落在排料皮带上，排料皮带可以移动，可以将料给到取球团的GL-1皮带(去球团生产系统)，也可以给到精矿料仓。

精矿仓面积102m×30m，可以储存矿粉2.5万吨，配置两台20吨抓斗（跨距28.5m），既可以装火车发运，也可以将精矿粉输送到球团生产流程。

矿浆中的水分在过滤后和部分精矿粉形成滤液（浓度5-8%），各台过滤机的滤液合并到滤液泵池（共配置4台砂泵，型号100ZJ—1－A36，流量200 m3/h，扬程60 m），由砂泵输送到滤液浓缩大井（直径50m），经过浓缩以后的矿浆（浓度35%）经过大井底部排出，由砂泵（2台，型号100ZJ—1－A36，流量200 m3/h，扬程60 m ）输送到选矿来精矿管道上，经过旋流器浓缩（旋流器型号FX300-GK，）底流进入选矿矿浆中，溢流又返回浓缩大井。

大井分离后的水，悬浮物含量在0.3%以下，由大井周边排出，汇集后由水泵输送到过滤和精选循环使用。

2、干燥系统：主要承担过滤后精矿的进一步脱水任务，使精矿水分在9.2±0.2%，适于造球，处理量380-420吨/h。

工艺流程：来自过滤机或精矿仓的湿精矿粉和链蓖机前辊式布料器的湿返料由皮带转运进入圆筒干燥机（型号φ3.6×29，转速3.45r/min，斜度5%）,干燥机前配置煤粉燃烧炉,(燃煤能力 3 t/h，炉膛温度低于1200℃,火道温度低于800℃) ,燃烧后的高温烟气和湿精矿粉顺流进入干燥机,对流干燥.干燥后的含水废气经过冲击式除尘器净化,排入大气. 干燥后的精矿粉由皮带转运到配料室。

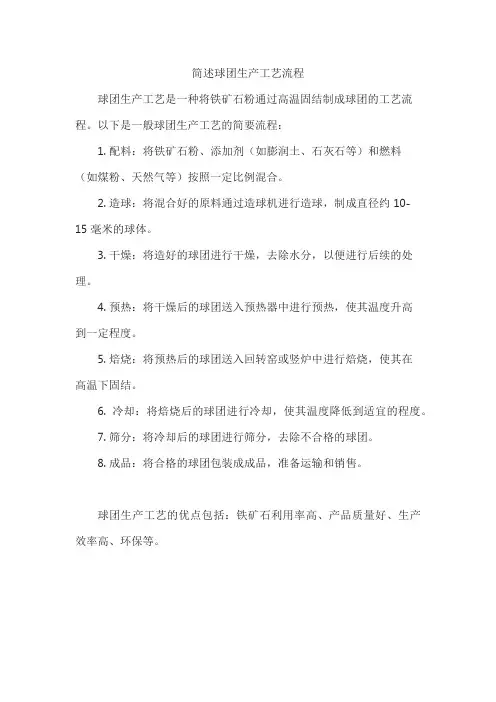

简述球团生产工艺流程
球团生产工艺是一种将铁矿石粉通过高温固结制成球团的工艺流程。

以下是一般球团生产工艺的简要流程：
1. 配料：将铁矿石粉、添加剂（如膨润土、石灰石等）和燃料
（如煤粉、天然气等）按照一定比例混合。

2. 造球：将混合好的原料通过造球机进行造球，制成直径约 10-
15 毫米的球体。

3. 干燥：将造好的球团进行干燥，去除水分，以便进行后续的处理。

4. 预热：将干燥后的球团送入预热器中进行预热，使其温度升高
到一定程度。

5. 焙烧：将预热后的球团送入回转窑或竖炉中进行焙烧，使其在
高温下固结。

6. 冷却：将焙烧后的球团进行冷却，使其温度降低到适宜的程度。

7. 筛分：将冷却后的球团进行筛分，去除不合格的球团。

8. 成品：将合格的球团包装成成品，准备运输和销售。

球团生产工艺的优点包括：铁矿石利用率高、产品质量好、生产效率高、环保等。

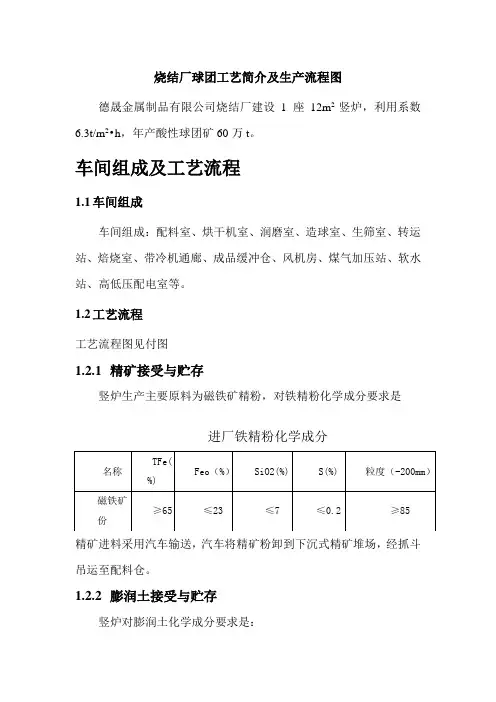

烧结厂球团工艺简介及生产流程图德晟金属制品有限公司烧结厂建设1座12m2竖炉，利用系数6.3t/m2•h，年产酸性球团矿60万t。

车间组成及工艺流程1.1车间组成车间组成：配料室、烘干机室、润磨室、造球室、生筛室、转运站、焙烧室、带冷机通廊、成品缓冲仓、风机房、煤气加压站、软水站、高低压配电室等。

1.2工艺流程工艺流程图见付图1.2.1精矿接受与贮存竖炉生产主要原料为磁铁矿精粉，对铁精粉化学成分要求是进厂铁精粉化学成分精矿进料采用汽车输送，汽车将精矿粉卸到下沉式精矿堆场，经抓斗吊运至配料仓。

1.2.2膨润土接受与贮存竖炉对膨润土化学成分要求是：进厂膨润土化学指标袋装膨润土用汽车运入，储存在膨润土库，由库内设的电葫芦将袋装膨润土运至膨润土配料仓平台，由人工抖袋将膨润土卸到膨润土配料仓。

1.2.3配料系统配料矿槽采用单列配置，4个精矿配料仓，容积100m3，储量8.8h，三用一备；2个膨润土仓，膨润土仓为一用一备。

配料室为地下结构。

采用自动重量配料，根据设定的给料量和铁精粉与膨润土的配比，自动调节给料量。

铁精粉通过仓下2m圆盘给料机和配料皮带秤配料。

膨润土通过螺旋给料机和螺旋秤配入皮带。

圆盘给料机和螺旋给料机采用变频控制。

并且尽量做到铁精矿与膨润土两料流首尾重合。

在配料室膨润土落料点处和膨润土设抽风除尘，采用布袋除尘器，布袋除尘器采用反吹清灰方式。

设置铁精粉仓库和膨润土库。

铁精粉仓库能容纳约9天的用量，下沉式结构，铁精粉采用抓斗吊上料，设置2台10t抓斗吊。

膨润土库用来堆放袋装膨润土，膨润土设电葫芦环形轨道由电葫芦将袋装膨润土吊运至膨润土配料仓顶平台，人工抖袋卸料至膨润土配料仓。

1.2.4原料干燥系统精矿进厂水分为10.5%左右，不能满足造球对精矿水分要求，因此设计中采用了干燥工艺，将精矿中水分部分脱除，以保证铁精矿水份满足造球工序的要求。

需干燥的湿精矿粉经配料胶带机运至干燥窑，物料干燥后经胶带机运至造球前料仓。

竖炉球团生产工艺
竖炉生产球团工艺由配料、烘干、润磨、造球、焙烧、冷却6大环节组成，所需设备包括配料系统、润磨系统、造球系统、烘干系统、竖炉焙烧系统、以及辅助的煤气站、风机系统、循环系统、除尘及脱硫系统和熟球冷却系统组成。

具体工艺要求如下：
根据用户要求，普通磁铁精矿（100%）要求品位63以上，矿粉细200目85%以上，和膨润土（1%+0.2）混合料水份控制在6%--7%，为造球做好准备。

造球通常是在圆盘成球盘造球机上进行。

矿粉借组于水在其中的毛细作用形成球核；球核在物料中不断滚动，粘附物料，球体越来越大，越来越密实。

矿粉间借分子水膜维持牢固的粘结。

采用亲水性好、粒度细（《0。

044MM的矿粉应占总量的90%以上》，比表面积大和接角条件好的矿粉，加适当的水分，添一定数量的粘结剂（皂土、消石灰、生石灰等），可以获得有足够强度的生球。

将合格的生球送入竖炉进行焙烧，经过干燥（300-6000C）和预热（600-9000C）后在氧化气氛中焙烧，焙烧是球团固结的主要阶段。

球团固结过程中，焙烧温度一般是1000-11000C。

焙烧后的球团由链板机送入带冷机进行冷却，然后送入熟球场堆放，完成球团生产。

辅助设施介绍：煤气站消耗型煤生产煤气，供烘干和竖炉焙烧使用：风机系统负责给竖炉提高足够的冷却风和煤气助燃风，产生的废气从竖炉顶部用抽风机抽出，经除尘和脱硫处理后经烟尘达标排放；循环水冷却系统由水泵向竖炉大小水梁提供冷却水，保证竖炉正常运
行。

成品库。

球团生产工艺概述球团生产工艺概述球团生产是使用不适宜烧结的精矿粉和其他含铁粉料造块的一种方法。

球团法是由瑞典的A.G.Anderson于1913年取得国内专利的。

但正式采用是在1943年，美国开采一种低品位磁铁矿—铁隧石，精选出来的矿粉粒度很细，难以烧结，才开始球团生产和用于高炉的试验。

50年代中期开始工业规模生产。

由于各国天然富矿资源缺乏，必须扩大对贫矿资源的利用，正是球团工艺为细磨精矿造块开拓了新路，而且球团矿粒度均匀，还原性和强度好、微气孔多，故发展迅速，全世界1980年初年产已达3亿t，其中北美占一半以上。

烧结和球团有各自的优点互为补充，今天不少工厂为高炉提供烧结矿和球团矿组成的综合炉料。

球团生产大致分三步：(1)将细磨精矿粉、熔剂、燃料(1%～2%，有时也可不加)和黏结剂(如皂土等约0.5%，有时也可不加)等原料进行配料与混合；(2)在造球机上加适当的水，滚成10～15mm的生球；(3)生球在高温焙烧机上进行高温焙烧，焙烧好的球团矿经冷却、破碎、筛分得到成品球团矿。

有关工艺流程见图图1 球团的生产流程造球设备有圆盘和圆筒造球机，我国基本都采用圆盘造球机，圆盘直径约为3.2～5.5m，倾角为45～50度，线速度约为0.5～1m/s。

造球要加水，但加水过多，将影响生球强度，甚至使生球破碎，故控制加料和加水方式是重要因素。

球团焙烧各阶段反应见图2。

第一步是干燥生球，以免加热到高温时，水分大量蒸发而引起生球破裂。

第二步是焙烧，焙烧分为预热、焙烧和均热三个阶段，预热是为了去除残余水分，焙烧是使高温固结，提高球团的机械强度，同时可提高氧化度和去硫。

球团焙烧设备主要有三种：竖炉；带式焙烧机；链箅机—回转窑带式焙烧机基本结构形式与带式烧结机相似，但两者的生产过程完全不同。

球团带式焙烧机的整个长度上可依次分为干燥、预热、燃料点火、焙烧、均热和冷却等六个区。

其工艺图2 生球焙烧过程特点是：(1)铺有底料和边料，底料的作用是保护炉箅和台车免受高温烧坏，使气流分布均匀；在下抽干燥时可吸收一部分废热，其潜热再在鼓风冷却带回收；保证下层球团焙烧温度，从而保证球团质量，边料的作用是保护台车两侧边板，防止被高温烧坏；防止两侧边板漏风。

烧结车间拥有90㎡*2台烧结机，主要依靠高炉煤气引燃，负压抽风烧结。

物料主要依靠胶带机运输，目前共有胶带机40条，拥有高压配电室一座，低压配电室5座，拥有高压变压器6台，大型高压风机2台，电除尘四座，6T余热锅炉2台（已停用），双气预热炉4台（已停用），桥式起重机3台，各类矿槽26座，湿法脱硫塔一座和硫铵制备系统等相关设备。

烧结车间下设有5个工段：生产系统含甲、乙、丙、丁四个工段，（205人）；维修工段含电工班（21人）、钳工班（25人）、硫化班（18人）；车间办公室（13人）2.2.2 烧结工艺系统简介
烧结工艺流程图
球团车间生产系统分为原料系统、配料系统、造球筛分系统、焙烧系统及成品系统五个系统，主要燃烧介质有焦炉煤气、高炉煤气及转炉煤气的混合气体，主要设备有4.3m*30m回转窑一台、3.1m*36m 链篦机一台、50㎡环冷机一台、3.2m*20m混合机一台、3500*6200mm 润磨机一台、直径6m的造球机5台、四条管带机、34条皮带机、两台高压风机、高压配电室一座、低压配电室9座等
球团车间下设2个工段：生产工段包含甲、乙、丙、丁四个作业班（132人），维修工段包含电工班和维修班（42人）。

2.2.2 球团工艺系统简介
球团工艺流程图。
