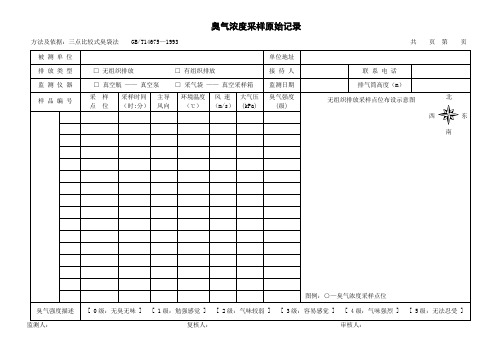

WFB16-105三点比较式臭袋法污染源臭气测定原始记录

異味污染物官能測定法—三點比較式嗅袋法NIEA A201.12A一、方法概要本方法係將試樣氣體以純淨空氣適當稀釋後，置於3個嗅袋中的1個（另2個嗅袋裝純淨空氣），由6名合格嗅覺判定員分別以嗅覺判斷那個嗅袋含有異味污染物（即試樣氣體），再平均算出嗅覺判定員可聞出之稀釋倍數，以異味污染物濃度表示。

二、適用範圍本法適用於大氣、周界及排放管道中異味污染物量測。

三、干擾(一) 官能測定室未有充足的換氣裝置或通風不良，室內有妨礙嗅覺之味道。

(二) 官能測定室未能遠離異味污染物發生源。

(三) 嗅覺判定員當天化妝或食用產生異味之食物。

四、設備及材料(一) 排放管道中採樣１、直接採樣法：採樣裝置如圖一所示(１) 採樣泵：流量4L/min以上，無臭且不會吸附異味污染物之隔膜式泵。

(２) 採樣袋：容量3～20L，材質必須為無臭且對異味污染物氣體吸著性、透過性均極低之聚酯塑膠（Polyester）或聚氟乙烯（Poly Vinyl Flouride，商品名Tedlar），出口附有矽膠栓。

(３) 採樣管：排放管道排氣之溫度低於250℃時，使用鐵氟龍（Teflon）管；溫度高於250℃時則使用硼矽玻璃管或不銹鋼管。

(４) 使用鐵氟龍管或矽膠（Silicone Rubber）管。

註1２、間接採樣法：採樣裝置圖例如圖二所示。

(１) 採樣箱：容量15～35L，氣密性良好，不易破損之硬質材料所製。

(２) 採樣泵、採樣袋、採樣管、連接管等均與直接採樣法相同。

(二) 周界及環境大氣中採樣１、真空瓶採樣法(１) 採樣用真空瓶：如圖三所示，容量10L硼矽玻璃製，一端附有鐵氟龍活栓，另一端則為可拆下之磨砂玻璃接頭，以O-Ring及夾子與真空瓶密合。

(２) 真空瓶專用袋：長75cm，寬30cm，一般為聚酯塑膠製。

(３) 矽膠塞：No.30，中間插玻璃管，玻璃管附有No.3矽膠塞。

(４) 真空泵：可達1mmHg以下真空度。

(５) 真空壓力計。

２、採樣袋直接採樣法：如圖四所示。

关于三点比较式臭袋法测定恶臭浓度影响因素的探讨摘要恶臭是各种气味的总称，可以通过人们的感知思维进行分析和判断，恶臭物质能够刺激人的嗅觉器官，当环境中的异味达到一定程度时，会使人感觉不愉快，甚至会对人产生心理影响和生理危害，我国恶臭污染测试标准GB/T14675-93[1]规定了恶臭浓度的标准方法为三点式比较臭袋法，本文就该方法样品的采集、测定过程中的影响因素做了探讨。

关键词三点比较式臭袋法;恶臭浓度;影响因素恶臭污染是一种常见的环境污染，有自然发生源和人工发生源，恶臭物质的种类很多，迄今凭人的嗅觉即可感觉到的惡臭物质有4000多种，随着经济的发展，恶臭污染对生态环境造成的破坏日益严重，已经影响到了人们的生活质量。

三点式比较臭袋法式我国恶臭测试标准方法，该方法相对简单，但是由于其特殊性，在实际测试过程中容易受外部环境和人为因素的影响，本文从以下几个测定过程中应注意的问题进行探讨。

1 仪器设备1.1 样品采集准备采样器，事先在实验室中用抽真空装置把采气瓶内的气体抽走，进行空气置换洗瓶反复3次之后，将真空瓶抽真空压力接近1.0×105Pa，在监测中如果遇到浓度高、吸附力强的恶臭气体，则最好对采样瓶进行无臭处理，否则将对下一次的样品造成污染，将会严重影响检测结果的准确性和真实性，所以每次采样前应该对采样瓶、注射器、硅胶塞等进行预处理，可以用纯水或者专用洗涤剂进行清洗，然后晾干。

注射器在抽取样品前再用样品气体进行冲洗。

1.2 嗅辨袋的选择嗅辨袋的质量至关重要，有无异味会直接影响最终结果，应采用无味、低吸附性和渗透性的材料制成，顶端装有6cm长，内径10mm、外径12mm的玻璃管，单个嗅辨袋内部容积为3L。

目前嗅辨袋制作材料多采用聚酯薄膜，由于聚酯材料会随着时间老化变质，因此尽量不使用生产日期超过一年的嗅辨袋进行实验。

2 嗅辨人员的选择标准方法规定，嗅辨员应在18～45周岁，不吸烟、嗅觉器官无疾病的男性或女性，经嗅觉检测合格者，可连续三年承担嗅辨员工作，一般嗅辨小组由6人组成，由于个人嗅阈值受人为干扰因素很多，因此嗅辨员在监测当天应该有良好的身体状况和情绪，不要使用和携带有香味的物品，当天不食用有刺激性气味的食物，患感冒和嗅觉器官不适时，不能参加当天的嗅辨工作[2]。

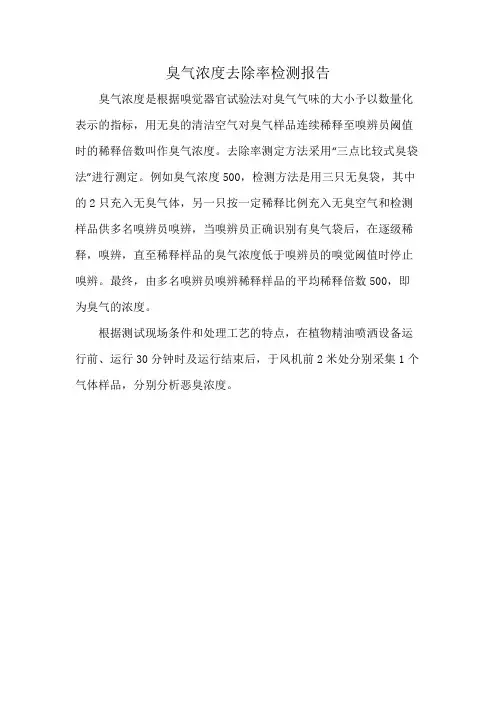

臭气浓度去除率检测报告
臭气浓度是根据嗅觉器官试验法对臭气气味的大小予以数量化表示的指标，用无臭的清洁空气对臭气样品连续稀释至嗅辨员阈值时的稀释倍数叫作臭气浓度。

去除率测定方法采用“三点比较式臭袋法”进行测定。

例如臭气浓度500，检测方法是用三只无臭袋，其中的2只充入无臭气体，另一只按一定稀释比例充入无臭空气和检测样品供多名嗅辨员嗅辨，当嗅辨员正确识别有臭气袋后，在逐级稀释，嗅辨，直至稀释样品的臭气浓度低于嗅辨员的嗅觉阈值时停止嗅辨。

最终，由多名嗅辨员嗅辨稀释样品的平均稀释倍数500，即为臭气的浓度。

根据测试现场条件和处理工艺的特点，在植物精油喷洒设备运行前、运行30分钟时及运行结束后，于风机前2米处分别采集1个气体样品，分别分析恶臭浓度。

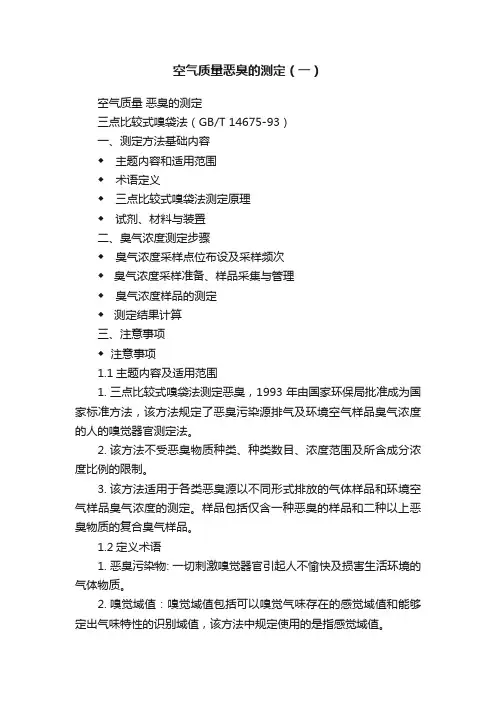

空气质量恶臭的测定（一）空气质量恶臭的测定三点比较式嗅袋法（GB/T 14675-93）一、测定方法基础内容◆主题内容和适用范围◆术语定义◆三点比较式嗅袋法测定原理◆试剂、材料与装置二、臭气浓度测定步骤◆臭气浓度采样点位布设及采样频次◆臭气浓度采样准备、样品采集与管理◆臭气浓度样品的测定◆测定结果计算三、注意事项◆注意事项1.1主题内容及适用范围1.三点比较式嗅袋法测定恶臭，1993年由国家环保局批准成为国家标准方法，该方法规定了恶臭污染源排气及环境空气样品臭气浓度的人的嗅觉器官测定法。

2.该方法不受恶臭物质种类、种类数目、浓度范围及所含成分浓度比例的限制。

3.该方法适用于各类恶臭源以不同形式排放的气体样品和环境空气样品臭气浓度的测定。

样品包括仅含一种恶臭的样品和二种以上恶臭物质的复合臭气样品。

1.2定义术语1.恶臭污染物: 一切刺激嗅觉器官引起人不愉快及损害生活环境的气体物质。

2.嗅觉域值：嗅觉域值包括可以嗅觉气味存在的感觉域值和能够定出气味特性的识别域值，该方法中规定使用的是指感觉域值。

3.臭气浓度：臭气浓度是根据嗅觉器官试验法对臭气气味的大小予以数量化表示的指标，用无臭的清洁空气对臭气样品连续稀释至嗅辨员域值时的稀释倍数叫作臭气浓度。

4.嗅辨室：嗅辨室要远离散发恶臭气味的场所，室内能通风换气并保持温度在17~25℃，至少可供6~7名嗅辨员同时工作。

5.嗅辨员：是经专门考试挑选和培训，其嗅觉合格者作为该方法测定需要的嗅辨员。

6.正解率：嗅辨员对样品嗅辨结果的加权统计值（M值）。

7.清洁空气：无恶臭物质污染的自然空气经活性炭过滤，由嗅辨员嗅辨确认无任何异味的气体。

1.3试剂、材料与装置标准臭液和无臭液：五种标准臭液，液体石蜡作为无臭液和标准臭液溶剂。

无臭纸：层析滤纸纸条宽10mm，长120 mm，密封保存。

无臭空气净化装置：空压机、玻璃瓶、分气器、活性炭等聚酯无臭袋：3L、6L。

采样瓶与真空处理装置：。

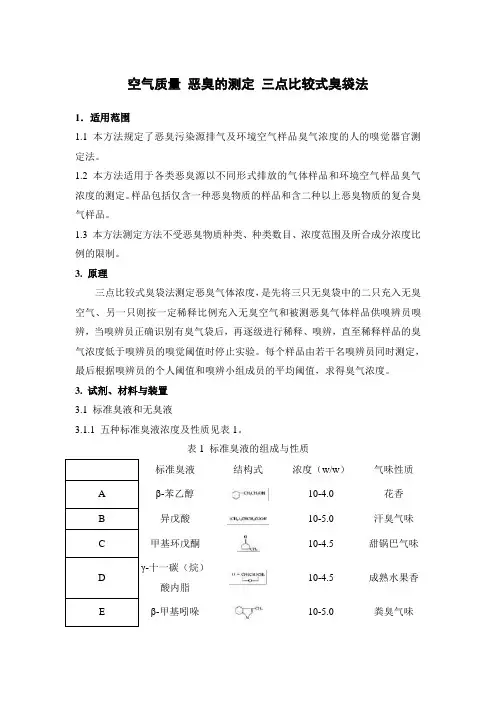

空气质量恶臭的测定三点比较式臭袋法1．适用范围1.1 本方法规定了恶臭污染源排气及环境空气样品臭气浓度的人的嗅觉器官测定法。

1.2 本方法适用于各类恶臭源以不同形式排放的气体样品和环境空气样品臭气浓度的测定。

样品包括仅含一种恶臭物质的样品和含二种以上恶臭物质的复合臭气样品。

1.3 本方法测定方法不受恶臭物质种类、种类数目、浓度范围及所合成分浓度比例的限制。

3. 原理三点比较式臭袋法测定恶臭气体浓度，是先将三只无臭袋中的二只充入无臭空气、另一只则按一定稀释比例充入无臭空气和被测恶臭气体样品供嗅辨员嗅辨，当嗅辨员正确识别有臭气袋后，再逐级进行稀释、嗅辨，直至稀释样品的臭气浓度低于嗅辨员的嗅觉阈值时停止实验。

每个样品由若干名嗅辨员同时测定，最后根据嗅辨员的个人阈值和嗅辨小组成员的平均阈值，求得臭气浓度。

3. 试剂、材料与装置3.1 标准臭液和无臭液3.1.1 五种标准臭液浓度及性质见表1。

表1 标准臭液的组成与性质3.1.2 液体石蜡作为无臭液和标准臭液溶剂。

3.2 无臭纸：层析滤纸纸条宽10mm，长120mm，密封保存。

3.3 无臭空气净化装置：见图1。

图1 空气净化装置A－三升无臭袋；B－供气分配器；C－玻璃瓶；D－活性碳；E－气体分散管；F－进气口；G－供气量控制调节3.4 聚酯无臭袋：3L、10L。

3.5 采样瓶与真空处理装置：见图2。

图2 采样瓶(左)与真空处理装置(右)A－进气口硅橡胶塞；C－采样瓶；D－真空汞；E－真空表或真空计；F－气量计；B－充填衬袋口硅橡胶塞3.6 排气筒内臭气采样装置：见图3。

图3 排气筒气体采样装置A－真空箱；B－采样袋；C－抽气泵；D－样品气体导管；E－阀3.7 嗅辨室：3.7.1 嗅辨室要远离散发恶臭气味的场所，室内能通风换气并保持温度在17~25℃，至少可供6~7名嗅辨员同时工作。

3.7.2 要设置单独的配气室。

3.8 注射器：100mL、50mL、10mL、5mL、1mL和100μL。

恶臭的测定三点比较式臭袋法空气质量恶臭的测定三点比较式臭袋法GB/T 14675-93批准日期1993-09-01 实施日期1993-09-01空气质量恶臭的测定三点比较式臭袋法GB/T 14675-93Air quality-Determination of odor-Triangle odor bag method1 主题内容和适用范围1.1 本标准规定了恶臭污染源排气及环境空气样品臭气浓度的人的嗅觉器官测定法。

1.2 本标准适用于各类恶臭源以不同形式排放的气体样品和环境空气样品臭气浓度的测定。

样品包括仅含一种恶臭物质的样品和含二种以上恶臭物质的复合臭气样品。

1.3 本标准测定方法不受恶臭物质种类、种类数目、浓度范围及所合成分浓度比例的限制。

2 术语2.1 臭气浓度(odor concentration)臭气浓度是根据嗅觉器官试验法对臭气气味的大小予以数量化表示的指标，用无臭的清洁空气对臭气样品连续稀释至嗅辨员阈值时的稀释倍数叫作臭气浓度。

2.2 嗅觉阈值(odor threshold value)嗅觉阂值包括可以嗅觉气味存在的感觉阂值和能够定出气味特性的识别阂值，本标准中规定使用的是指感觉阂值。

2.3 嗅辨员(panel) 是经专门考试挑选和培训，其嗅觉合格者作为本标准方法测定需要的嗅辨员。

3 原理三点比较式臭袋法测定恶臭气体浓度，是先将三只无臭袋中的二只充入无臭空气、另一只则按一定稀释比例充入无臭空气和被测恶臭气体样品供嗅辨员嗅辨，当嗅辨员正确识别有臭气袋后，再逐级进行稀释、嗅辨，直至稀释样品的臭气浓度低于嗅辨员的嗅觉阈值时停止实验。

每个样品由若干名嗅辨员同时测定，最后根据嗅辨员的个人阈值和嗅辨小组成员的平均阈值，求得臭气浓度。

4 试剂、材料与装置4.1 标准臭液和无臭液4.1.1 五种标准臭液浓度及性质见表1。

表1 标准臭液的组成与性质4.1.2 液体石蜡作为无臭液和标准臭液溶剂。

4.2 无臭纸：层析滤纸纸条宽10mm，长120mm，密封保存。

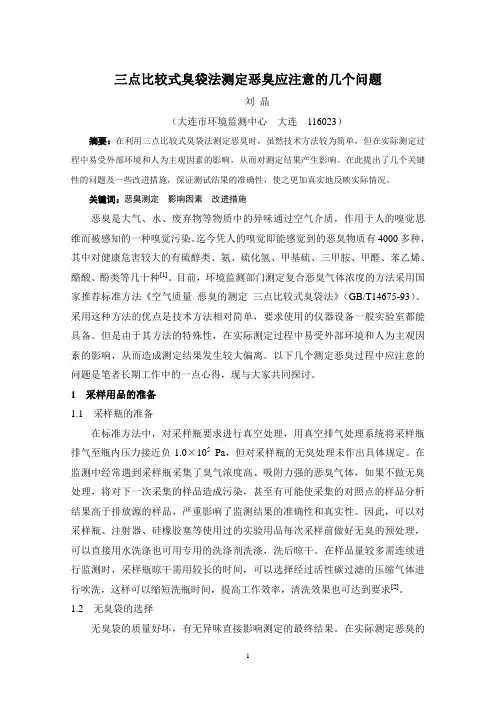

三点比较式臭袋法测定恶臭应注意的几个问题刘晶（大连市环境监测中心大连116023）摘要：在利用三点比较式臭袋法测定恶臭时，虽然技术方法较为简单，但在实际测定过程中易受外部环境和人为主观因素的影响，从而对测定结果产生影响。

在此提出了几个关键性的问题及一些改进措施，保证测试结果的准确性，使之更加真实地反映实际情况。

关键词：恶臭测定影响因素改进措施恶臭是大气、水、废弃物等物质中的异味通过空气介质，作用于人的嗅觉思维而被感知的一种嗅觉污染。

迄今凭人的嗅觉即能感觉到的恶臭物质有4000多种，其中对健康危害较大的有硫醇类、氨、硫化氢、甲基硫、三甲胺、甲醛、苯乙烯、酪酸、酚类等几十种[1]。

目前，环境监测部门测定复合恶臭气体浓度的方法采用国家推荐标准方法《空气质量恶臭的测定三点比较式臭袋法》（GB/T14675-93）。

采用这种方法的优点是技术方法相对简单，要求使用的仪器设备一般实验室都能具备。

但是由于其方法的特殊性，在实际测定过程中易受外部环境和人为主观因素的影响，从而造成测定结果发生较大偏离。

以下几个测定恶臭过程中应注意的问题是笔者长期工作中的一点心得，现与大家共同探讨。

1 采样用品的准备1.1 采样瓶的准备在标准方法中，对采样瓶要求进行真空处理，用真空排气处理系统将采样瓶排气至瓶内压力接近负1.0×105Pa，但对采样瓶的无臭处理未作出具体规定。

在监测中经常遇到采样瓶采集了臭气浓度高、吸附力强的恶臭气体，如果不做无臭处理，将对下一次采集的样品造成污染，甚至有可能使采集的对照点的样品分析结果高于排放源的样品，严重影响了监测结果的准确性和真实性。

因此，可以对采样瓶、注射器、硅橡胶塞等使用过的实验用品每次采样前做好无臭的预处理，可以直接用水洗涤也可用专用的洗涤剂洗涤，洗后晾干。

在样品量较多需连续进行监测时，采样瓶晾干需用较长的时间，可以选择经过活性碳过滤的压缩气体进行吹洗，这样可以缩短洗瓶时间，提高工作效率，清洗效果也可达到要求[2]。

臭气（恶臭）的测定1臭气(恶臭)的测定作为气味评价(量化)方法，主要分为两种。

一种是用气体色谱仪或分光光度计'>分光光度计等进行测定的仪器测定法(成分浓度显示法) ，另一种是根据人的嗅觉来评价气味强度和适与不适的嗅觉测定法见图1。

1.1单一成分浓度显示法利用气体色谱仪或分光光度计'>光度计等分析仪器，通过构成臭气的化学物质的浓度进行显示(数值化)的方法。

这种方法，在分析特定成分的臭气时，非常有效。

但是，由于分析精度很高，因此所需费用也很高，并且需要高度的专业知识。

另外，在对日本《恶臭防止法》中所规定的特定恶臭物质(22种)进行数值化时，就采用这种方法。

1.2复合成分浓度显示法利用气体色谱仪等分析仪器，通过总还原性硫(TRS)及总碳化氢(THC)的组合、对构成臭气的化学物质的浓度进行测定的方法。

1.3臭气强度显示利用人的嗅觉，对臭气的强度进行数值化的方法。

当前在日本广泛使用的是6级臭气强度显示法，见图2 。

但是由于每个人的嗅觉都有很大差异，并且受到当时身体状况和喜好的影响，所以缺乏客观性。

因此，在《恶臭防止法》中，对众多的数据进行统计处理，在臭气强度2 5～3 5的范围内，规定了成分(特定恶臭物质)浓度和臭气指数的限定值。

0：无臭1：稍稍能够感知到的气味(检测临界值)2：能够知道是何气味的微弱气味(认知临界值)3：能够轻松感知的气味4：较强的气味5：强烈的气味1.4适与不适显示法为了显示气味的适与不适的程度而采用的方法。

目前在日本采用的是9级适与不适显示法，见图 3。

考虑到个体差别以及可靠性，一般作为辅助数据使用。

虽然在反复测试中，个体内部的变动很小，但却会受闻味时间长短的影响。

-4：极度不适―3：非常不适-2：不适-1：稍感不适0：没有特别的舒适或不适感1：稍感舒适2：舒适3：非常舒适4：极度舒适1.5臭气浓度(臭气指数)显示法臭气浓度的定义是指将气味(原臭) 用无臭的干净空气进行稀释时，正好达到无臭时所需要的稀释倍数。

中华人民共和国国家生态环境标准HJ1262—2022环境空气和废气臭气的测定三点比较式臭袋法Ambient air and waste gas—Determination of odor—Triangle odor bag method本电子版为正式标准文本，由生态环境部环境标准研究所审校排版。

2022-07-14发布2023-01-15实施生态环境部发布HJ1262—2022目次前言 (ii)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 方法原理 (1)5 试剂和材料 (2)6 仪器和设备 (2)7 样品 (4)8 分析步骤 (4)9 结果计算与表示 (6)10 准确度 (8)11 质量保证和质量控制 (8)12 注意事项 (9)附录A（资料性附录）标准臭液的组成与性质 (10)附录B（规范性附录）嗅辨员 (11)附录C（资料性附录）压力稀释法 (13)附录D（资料性附录）t分布临界值表 (14)附录E（资料性附录）臭气浓度计算 (15)附录F（资料性附录）嗅辨员管理记录 (17)iHJ1262—2022ii 前言为贯彻《中华人民共和国环境保护法》《中华人民共和国大气污染防治法》，防治生态环境污染，改善生态环境质量，规范环境空气和废气中臭气的测定方法，制定本标准。

本标准规定了测定环境空气及各类恶臭污染源（包括水域）以不同形式排放的臭气的三点比较式臭袋法。

本标准与《空气质量恶臭的测定三点比较式臭袋法》（GB/T 14675—93）相比，主要差异如下：——标准名称修改为《环境空气和废气臭气的测定三点比较式臭袋法》；——增加了实验过程中使用的材料、仪器和设备等实验用品材质要求；——增加了标准臭液贮备液和使用液的配制过程；——完善了样品分类；——改进了分析方法；——改进了固定污染源废气样品分析数据的计算过程；——增加了质量保证和质量控制；——在规范性附录中增加了实验人员要求。

《环境空气和废气臭气的测定三点比较式臭袋法（征求意见稿）》编制说明二〇一九年三月目录1项目背景 (1)1.1任务来源 (1)1.2工作过程 (1)2标准制修订的必要性分析 (3)2.1恶臭污染的环境危害 (3)2.2相关环保标准和环保工作的需要 (3)2.3现行环境监测分析方法的实施情况和存在问题 (5)3国内外相关分析方法研究 (13)3.1主要国家、地区及国际组织相关分析方法研究 (13)3.2国内相关分析方法研究 (15)3.3国内外相关分析方法与本标准之间的关系 (16)4标准制修订的基本原则和技术路线 (16)4.1标准制（修）订的基本原则 (16)4.2标准制修订的技术路线 (16)5 方法研究报告 (17)5.1方法的研究目标 (18)5.2方法原理 (18)5.3试剂和材料 (18)5.4仪器和设备 (19)5.5样品 (20)5.6分析步骤 (21)5.7结果计算 (24)6 方法验证 (37)6.1方法验证方案 (37)6.2方法验证过程 (40)6.3方法验证结果汇总 (40)7 与开题报告的差异说明 (40)8 参考文献 (40)附一方法验证报告 (43)环境空气和废气臭气的测定三点比较式臭袋法编制说明1项目背景1.1任务来源根据原环境保护部办公厅《关于开展2013年度国家环境保护标准项目实施工作的通知》（环办函〔2012〕154号），《环境空气恶臭的测定三点比较式臭袋法》（修订GB/T 14675- 1993）标准列入2013年标准制订项目，项目统一编号为2013-19。

由天津市环境监测中心（现更名为天津市生态环境监测中心）承担本标准的制定任务。

1.2工作过程（1）成立标准编制小组2013年4月，天津市环境监测中心接到原环境保护部编制《环境空气恶臭的测定三点比较式臭袋法（修订GB/T 14675-1993）》任务，于2013年5月成立标准编制小组，并根据工作需要对组内成员进行分工。

概述1.1适用范围该方法适用于各类恶臭源以不同形式排放的气体样品和环境空气样品臭气浓度的测定。

样品包括仅含一种恶臭物质的样品和含二种以上恶臭物质的复合臭气样品。

该测定方法不受恶臭物质种类、种类数目、浓度范围及所含成分浓度比例的限制。

它规定了恶臭污染源排气及环境空气样品臭气浓度的人的嗅觉器官测定法。

1.2术语介绍1.2.1臭气浓度：臭气浓度是依据嗅觉器官试验法对臭气气味的大小予以数量化表示的指标，用无臭的清洁空气对臭气样品连续稀释至嗅辨员阈值时的稀释倍数叫做臭气浓度。

1.2.2嗅觉阈值嗅觉阈值包括可以嗅觉气味存在的感觉阈值和能够定出气味特性的识别阈值，本测定方法规定使用的是感觉阈值。

1.2.3嗅辨员是经特地考试选择和培训，其嗅觉合格者作为本测定方法的嗅辨员。

1.3引用方法的依据本方法运用《空气质量恶臭的测定三点比较式臭袋法》(GB/T 14675-93)，用真空瓶采集样品，进展臭气浓度分析；按《恶臭污染物排放标准》(GB/T 14554-93)，进展评价。

1.4方法原理三点比较式臭袋法测定恶臭气体浓度，是先将三只无臭袋中的二只充入无臭空气、另一只按肯定稀释比例充入无臭空气和被测恶臭气体样品供嗅辨员嗅辨，当嗅辨员正确识别臭气袋后，再逐级进展稀释、嗅辨，直至稀释样品的臭气浓度低于嗅辨员的嗅觉阈值时停顿试验。

每个样品由假设干名嗅辨员同时测定，最终依据嗅辨员的个人阈值和嗅辨小组成员的标准臭液浓度(w/w)10-4.0 气味性质A β-苯乙醇花香B 异戊酸10-5.0汗臭气味C 甲基环戊酮10-4.5甜锅巴气味D γ-十一碳(烷)酸内脂10-4.5成熟水果香E β-甲基吲哚10-5.0粪臭气味平均阈值，求得臭气浓度。

2、试剂、材料和装置2.1标准臭液和无臭液2.1.1五种标准臭液浓度及性质见表1。

表1 标准臭液的组成与性质2.1.2液体石蜡作为无臭液和标准臭液溶剂。

2.2无臭纸：层析滤纸纸条宽 10mm，长120mm，密封保存。
