PVC管道安装技术交底

pvc管技术交底PVC 管技术交底一、工程概述在本工程中，PVC 管将广泛应用于给排水系统，为确保施工质量和安全，特进行本次技术交底。

二、材料要求1、 PVC 管及管件的规格应符合设计要求，管壁厚度均匀，内外壁光滑整洁，无气泡、裂口、裂纹、凹陷、脱皮和严重的冷斑及明显的痕纹、凹陷。

2、管件应完整无损，浇口及溢边应修理平整，内外表面光滑，无明显痕纹。

3、胶粘剂应标有生产厂名称、生产日期和有效期，并应有出厂合格证和说明书。

三、施工准备1、熟悉施工图纸，明确施工要求和技术要点。

2、准备好施工所需的工具和设备，如锯弓、卷尺、铅笔、胶粘剂、毛刷等。

3、对施工人员进行技术培训，使其熟悉 PVC 管的施工工艺和操作要点。

四、施工工艺流程1、测量放线根据设计图纸要求，在施工现场测量出管道的安装位置和标高，并做好标记。

2、预制加工根据测量放线的结果，对 PVC 管进行切割、弯曲等预制加工。

切割时应使用专用的锯弓或切割机，切口应平整、垂直；弯曲时应使用专用的弯管器，弯曲半径应符合设计要求。

3、管道安装（1）将预制好的管道按照标记的位置进行安装。

安装时应先将管道的一端插入管件的承口内，然后用胶粘剂涂抹在管道和管件的连接部位，用力将管道插入管件的承口内，直至插到底部。

（2）管道的连接应采用承插式胶粘剂粘接。

粘接前应将管道和管件的承口和插口表面擦拭干净，无灰尘、油污和水渍。

胶粘剂应涂抹均匀，不得漏涂或涂抹过多。

粘接后应保持静止，不得移动或转动管道，直至胶粘剂固化。

（3）管道的安装应符合设计要求和施工规范的规定，管道的坡度应符合设计要求，不得出现倒坡或坡度过小的情况。

管道的支架和吊架应安装牢固，间距应符合设计要求和施工规范的规定。

4、闭水试验排水管道安装完成后，应进行闭水试验。

试验前应将管道的末端封堵严密，然后向管道内注水，注水高度应不低于地面高度。

试验时间不少于 30 分钟，观察管道是否有渗漏现象。

如有渗漏，应及时进行处理，直至试验合格。

PVC塑料管道安装安全技术交底
简介
本文档旨在提供PVC塑料管道安装的安全技术交底，确保工作人员在安装PVC塑料管道时遵循相关安全规范。

安装前的准备工作
- 在进行PVC塑料管道安装之前，确保所有工作人员都接受过相关的安全培训，并了解安全规范。

- 确认安装场地是否适合安装PVC塑料管道，比如检查是否有足够的空间、支撑结构和适当的通风。

安装过程
1. 确定正确的管道尺寸和类型，根据设计图纸进行准确的尺寸测量。

2. 使用合适的工具和设备进行管道切割、平整和连接。

3. 确保管道连接牢固，采用适当的接头和密封制度以防止漏水或泄漏。

4. 在进行焊接或粘接作业时，使用合适的个人防护装备，如手套、护目镜和呼吸器。

5. 定期检查安装过程中的工作区域，保持整洁并清除可能产生的危险物质。

6. 安装完成后，进行管道试压测试以确保管道系统的完整性和气密性。

安全注意事项
- 在施工过程中，禁止吸烟和使用明火。

- 操作人员应注意周围环境，并根据需要采取防护措施，以防止意外发生。

- 切割管道时应小心操作，避免对自身和他人造成伤害。

- 在使用化学物质进行粘接或密封时，必须正确使用，并遵循相关的安全操作规程。

总结
通过本文档的安全技术交底，我们希望能够确保所有工作人员在PVC塑料管道安装过程中遵循相关的安全规范，以确保施工的安全性和可靠性。

本交底单共12 页第1 页施工单位
本交底单共12 页第2 页施工单位
本交底单共12 页第3 页施工单位
本交底单共12 页第4 页施工单位
本交底单共12 页第5 页施工单位
本交底单共12 页第6 页施工单位
本交底单共12 页第7 页施工单位
本交底单共12 页第8 页施工单位
本交底单共12 页第9 页
施工单位
图3.9.1开长孔做法
普通接线箱在地板上（下）部做法：
，管路弯曲90°后，管进箱应加内、外锁紧螺母；在板下部时，
3.9.2.1所示。

本交底单共12 页第10 页施工单位
图3.9.2.1地上（下）做法一式
成品保护要求：变形缝两侧的接线箱做好后要及时封堵好，以免造成污染和堵管。

其他工种不得敲打或弯折电线管路，管路敷设完成后，要及时套好管堵，
上工地必须正确佩戴安全帽。

级应停工。

尽量避免接触到皮肤和眼睛。

本交底单共12 页第11 页施工单位
本交底单共12 页第12 页。

PVC-U排水管道安装施工技术交底一、管道安装工程，施工前应具备条件：1、设计图纸及其它技术文件齐全，并经过会审通过。

2、有批准的施工方案或施工组织设计，已进行技术交底。

3、材料、施工力量机具等已准备就绪，能保证正常施工。

4、施工人员已经过建筑排水PVC-U管道安装的技术培训。

5、施工现场三通一平。

6、施工现场有材料堆放的库房，能满足施工需要。

二、材料：1、管材、管件等材料应具有质量检验部门的产品合格证，并有明显的标志标明生产厂的名称和规格。

包装上应标有批号、数量、生产日期和检验代号。

2、胶粘剂必须标有生产厂名称，生产日期和使用期限必须有出厂合格证和使用说明书，管材、管件、胶粘剂应由同一厂家配套供应。

3、管材与管件的质量应符合下列规定：1、管材与管件的颜色应一致，无色泽不均匀及分解变色。

2、管材的内外壁应光滑、平整、无气泡、无裂口、无明显的痕纹和凹陷。

3、管材的端面必须平整并垂直于轴线。

4、管材与管件的物理、力学性能标准应符合国家规定的标准。

5、管材不允许有异向弯曲、直线度的公差不小于0.3%。

6、管件应完整无缺损、浇口及溢返应修理平整、内外表面平滑、无明显痕纹。

7、胶粘剂内不得含有团块、不溶颗粒和其它杂质，不得呈胶凝状态，不得有分裂层，在未搅拌的情况下，不得有析出物，不同型号的胶粘剂不可混用。

寒冷地区使用的胶粘剂，其性能必须适应当地的气候条件。

8、管材运输中应捆扎，每捆重量不宜超过50kg，管件应按不同规格分别装箱，均不得散装。

9、管材和管件在运输、装卸和搬动时应小心轻放。

排列整齐，不得受到剧烈撞击，尖锐物品碰撞，不得抛、摔、滚、拖和烈日曝晒。

在寒冷地区或严冬气候中，必须特别注意。

10、同车运管材和管件时，严禁管材放在管件上。

11、管材与管件均匀应存放于温度不超过40℃的库房内，距离热源不得小于1m，库房应有良好的通风。

12、管材应水平堆放在平整的地面上，如果支垫物支垫时，其宽度应不小于75mm，间距不大于1m。

PVC管道制作安装技术交底1. 管道制作技术1.1 PVC管材选择在制作PVC管道时，首先需要选择适合的PVC管材。

根据实际需求和工程要求，选择合适规格和厚度的PVC管材。

确保管材质量合格，无明显缺陷和损伤。

1.2 切割管材使用合适的切割工具，如管钳或切割机，将PVC管材按照需要的长度进行切割。

确保切割平整，没有毛刺和裂口。

1.3 清洁管材在安装前，需对切割好的PVC管材进行清洁。

使用清洁剂或清水清洗管材内外表面，确保无尘污和杂质。

2. 管道安装技术2.1 管道布置在进行PVC管道的安装时，需根据工程设计图纸和实际现场情况，合理布置管道。

确保管道的走向合理，连接部位易于操作和维护。

2.2 管道连接在进行PVC管道的连接时，使用合适的连接件和胶水。

将切割好的管材与连接件进行连接，使用胶水将其黏合。

确保连接牢固，没有漏水现象。

2.3 管道支架和固定安装PVC管道时，需使用支架和固定件固定管道。

确保管道在使用过程中不会出现松动和移位，保持稳定。

2.4 渗漏测试在安装完成后，进行渗漏测试。

使用适当的方法和工具，对已安装的PVC管道进行渗漏测试，确保管道无漏水现象。

3. 安全注意事项3.1 工人个人防护在进行PVC管道制作和安装过程中，工人需佩戴合适的个人防护装备，如安全帽、防护眼镜和手套等。

3.2 施工现场安全施工现场需保持整洁有序，防止杂物堆放和滑倒等安全问题发生。

在进行高空作业时，需采取合适的安全措施，如使用安全网和安全绳等。

3.3 使用工具和设备安全在使用切割工具和安装设备时，需按照操作规程进行操作。

确保工具和设备使用安全，避免发生意外事故。

以上是关于PVC管道制作安装技术的交底内容。

在实际操作中，需遵守相关法律法规和安全规定，确保施工过程安全可靠，保证管道质量。

卫生间PVC排水管道安装技术交底记录技术交底工程名称：设计办公楼监理单位：XXX交底摘要：针对卫生间UPVC排水支管安装进行交底交底人签字：（空缺）交底提要：针对主楼及附楼、地下室所有卫生间UPVC排水支管安装进行交底。

交底内容：1、交底分部（子分部）、分项工程名称：建筑给水、排水及采暖分部、室内排水系统子分部、排水管道及配件安装分项工程。

2、交底执行标准名称及编号：给排水与采暖工程施工工艺标准（ZJQ00-SG-010-2003）。

3、交底内容：一、工程概况卫生间内的生活排水支管使用硬聚氯乙烯管材，连接方式为粘接。

二、施工准备1、施工人员必须认真阅读图纸，熟悉管道标高及走向，熟悉施工工艺及技术规范。

2、材料、施工力量、机具等准备就绪，能保证正常施工。

3、施工场地清理干净，临时水、电供应能保证正常施工。

三、施工组织与部署1、项目部按周材料需用计划或部位材料需用计划进行主材采购。

劳务分包单位提供劳动力、机械、工器具等，并负责相应的辅材采购。

2、项目部负责施工现场临水临电的提供，与业主监理、土建专业的总体协调。

3、劳务分包则负责劳动力、承包范围设备材料的组织，安排工人进行施工。

四、施工工艺1、安装工序：先立管，后横管，自下而上分层进行。

2、操作过程：清理孔洞→放线栽管卡→管线下料→安装→灌水、通水试验→验收。

3、管道支架：A：管道最大支架间距(m)DN(mm) 50 75 110 160立管 1.5 2 2 2横管 0.5 0.75 1.1 1.64、管道配管及粘接工艺A、锯管长度应根据实测并结合连接件的尺寸逐层进行。

B、用细齿锯锯管，断口应整齐并垂直于轴线。

C、在插口处使用中号板锉锉成15~30°度坡口，坡口厚度应为壁厚的1/3∽1/2，长度不应小于3mm。

完成坡口后，应将残屑清除干净。

D、在粘合管材或管件之前，应使用棉纱擦拭承口内侧和插口外侧，使被粘接面保持清洁，无尘砂和水迹。

如果表面有油污，应使用清洁剂擦净。

pvc雨水管安装技术交底
【篇一：upvc排水管安装交底记录】
施工单位：运城建工集团四建有限公司年月日编号：山西省建设工程质量管理总站监制
施工单位：运城建工集团四建有限公司年月日编号：
山西省建设工程质量管理总站监制
施工单位：运城建工集团四建有限公司年月日编号：
pvc排水管安装技术交底记录
山西省建设工程质量管理总站监制
pvc排水管安装技术交底记录
施工单位：运城建工集团四建有限公司年月日编号：山西省建设工程质量管理总站监制
【篇二：pvc排水管技术交底】【篇三：(pvc排水管安装)安全技术交底】 1
2
3。

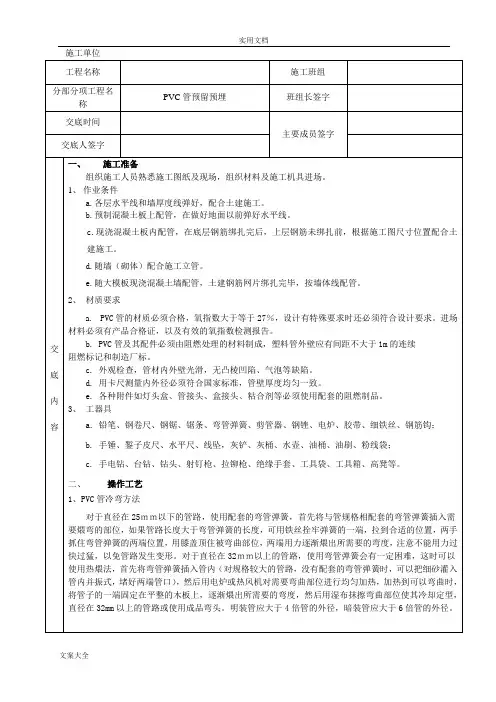

PVC管敷设安装技术交底一、材料要求1、管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。

有产品合格证。

2、管盒箱均应外观整齐，开孔齐全及无劈裂等现象，并有产品合格证。

3、所有配管附件、辅材（如各种灯头盒、开关盒、管箍、胶粘剂、管卡等），均应选择与管材配套的产品，并有合格证。

二、主要机具弯管弹簧、锯弓、锯条、开孔器、卷尺、电钻、电锤、水平尺、水平管、粉笔、铁人字梯等。

三、作业条件1、暗管敷设：现浇砼板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎之前，根椐施工图尺寸位置配合土建施工，预埋盒及管路，同时办理隐检。

（2）现浇砼墙内配管，土建钢筋网片绑扎完毕，按墙体线配管。

（3）土建后砌墙结构位置线已弹好，在土建后砌墙施工时配合土建同时配管。

2、明管敷设：配合土建结构施工时，根据设计图在梁、板、柱内预留好预埋件。

配合土建内装修油漆，浆活完成后进行明配管及各种盒箱安装，并应防止管道污染。

采用胀管安装时，必须在土建抹灰完后进行。

3、吊顶内管路敷设：结构施工时，配合土建安装好预埋件。

内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板或地面弹出实际位置。

四、操作工艺所有的灯位、开关、插座合的位置，除根据设计文件、洽商变更确定外，还要参照GB50303—2002的有关规定施工，尤其要注意新规范中明确规定：灯具的开关距离地面的高度为1.3米，潮湿场所的插座安装高度不低于1.5米，小学和幼儿园等场所的插座的高度不低于1.8米。

（一）、工艺流程：（1）暗管敷设工艺流程暗管敷设:预制加工（煨弯、切管）→测定盒箱位置→稳注盒箱→管路敷设→变形缝处理→扫管穿带线（2）明管、吊顶内、护墙板内管路敷设工艺流程：明管敷设:预制加工管弯、支架、吊架→测定盒、箱及固定点位置→支、吊架固定→盒、箱固定→管路敷设与连接→变形缝处理（二）、暗管敷设：配管要求：1.PVC管的连接可采用套管粘接法和专用端头进行连接。

PVC管道-施工技术交底1. 简介本文档旨在详细介绍PVC管道的施工技术，包括管道安装、连接和维护等方面的要求和注意事项。

2. 管道安装2.1 安装前准备在安装PVC管道前，需做好以下准备工作：- 确认管道安装的位置和线路路径；- 准备所需的PVC管道、接头、胶水等材料；- 检查管道和材料的质量和规格是否符合要求。

2.2 管道安装步骤根据以下步骤进行PVC管道的安装：1. 根据设计要求设置管道的坡度，并保证管道能够顺利排水。

2. 用螺丝刀将管道固定在支架上，并确保管道的位置水平稳固。

3. 安装必要的接头和特殊连接件。

4. 使用合适的胶水将管道连接在一起，并按照正确的顺序进行连接。

5. 检查连接是否紧密，确保无漏水现象。

6. 在管道两端安装止回阀和阀门。

3. 管道连接3.1 连接方式PVC管道的连接方式有以下几种：- 热熔连接：使用热熔焊机将管道加热并连接。

- 碗口连接：通过管道的两端形成碗口，使用橡胶密封圈连接管道。

- 胶水连接：使用PVC胶水将管道连接在一起。

3.2 连接注意事项在进行PVC管道连接时，需注意以下事项：- 管道连接前，应检查连接件和管道的质量和规格是否一致。

- 使用合适的工具和方法进行连接，确保连接牢固可靠。

- 使用适当的胶水，并按照胶水的使用说明进行操作。

- 连接完成后，进行漏水测试，确保连接无漏水现象。

4. 管道维护为保证PVC管道的正常使用和延长使用寿命，需做好以下维护工作：- 定期检查管道连接是否松动或损坏，并及时进行修复；- 清洁管道内部，防止污物堆积和堵塞；- 定期检查管道的阀门和止回阀是否正常工作；- 如发现问题，应及时采取措施进行修复或更换。

5. 总结本文档详细介绍了PVC管道的施工技术，包括管道安装、连接和维护等方面的要求和注意事项。

在进行PVC管道施工时，务必遵循相关安装规范和要求，确保施工质量和安全性。

同时，定期进行管道维护和检查，可以延长管道的使用寿命和保证其正常运行。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其她技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其她技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其她技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其她技术交底可不填写。

室内塑料排水管道安装1范围本工艺标准适用于民用及一般工业建筑室内生活排水、雨水及有酸碱性的排水管道安装工程。

2施工准备2.1材料要求：2.1.1管材为硬质聚氯乙烯（PVC-U）。

所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。

2.1.2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。

直管段挠度不大于l%。

管件造型应规矩、光滑，无毛刺。

承口应有梢度，并与插口配套。

2.1.3其它材料：粘接剂、砂纸、型钢、圆钢、卡件、螺栓、螺母、肥皂等。

2.2主要机具：2.2.1手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。

2.3作业条件：2.3.1埋设管道，应措好槽沟，槽沟要平直，必须有坡度，沟底夯实。

2.3.2暗装管道（包括设备层、竖井、吊顶内的管道）首先应核对各种管道的标高、坐标的排列有无矛盾。

预留孔洞、预埋件已配合完成。

土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。

2.3.3室内明装管道要与结构进度相隔二层的条件下进行安装。

室内地平线应弹好，初装修抹灰工程已完成。

安装场地无障碍物。

3操作工艺3.1工艺流程：→→→→3.2预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。

粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。

试插合格后，用棉布将承插口需粘接部位的水分、灰尘擦拭干净。

如有油污需用丙酮除掉。

先用砂纸将管头外侧和直接内侧进行打毛，然后再用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。

粘牢后立即将溢出的粘接剂擦拭干净。

多口粘连时应注意预留口方向，避免造成不必要的材料浪费。

3.3干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。

编号：市政施管-10工程名称分部名称分项名称交底日期交底人交底人职务交底内容：一、沟槽开挖1、沟槽槽底净宽度以管外径加0.6m,开挖沟槽应严格控制基底高程,不得扰动基底原状土层,基层设计高以上0.2-0.3m 的原状土，应在铺管前人工清理至设计标高。

如遇局部超挖或发生扰动,可换填砾石砂，并整平夯实。

另槽底不得受水浸泡。

沟槽放坡系数1：0.67。

2、考虑雨天因素，应尽可能缩短开槽长度，在沟槽两侧开挖10 ㎝小边沟，并设置集水坑进行集中排水。

一旦发生泡槽，应将受泡的软化土层清除，换填砾石砂。

3、沟槽允许偏差见下表：序号项目允许偏差检查频率检查方法范围点数1槽底高程-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量，每侧计3点3沟槽边坡≥1:0.68两井之间6挂中心线用尺量，每侧计3点二、基础1、管道基础采用15 ㎝厚，宽度为管外径加60 ㎝的砾石砂垫层（检查进位置局部加大），上铺5㎝黄 砂，并用人工找平，平板振动机压实。

2、管道基础在接口部位的凹槽,宜在铺设管道时随铺随挖。

凹槽长度为0.4-0.6m,凹槽深度为0.05-0.1 m，凹槽宽度为管外径的1.1 倍。

在接口完成后，凹槽随即用砂石回填密实。

3、管道基础允许偏差见下表序号项目允许偏差（mm）检查频率检查方法范围点数1槽底中线每侧宽度0，-1010m 2挂中心线用尺量，每侧计1点2基础厚度 0，+1010m 2挂中心线用尺量，每侧计1点3基础高程0，-2010m 2挂中心线用尺量，每侧计1点三、管道安装及连接1、待用的管节按产品标准进行逐节质量检验，不符合标准者不得使用，并做好记号。

2、管节现场搬运采用人工搬运，搬运时必须轻抬轻放，严禁管材在地面上拖拉。

编号：市政施管-10编号：市政施管-10编号：市政施管-10。

表C1—3 安全技术交底记录工程名称交底部位C区U-PVC排水管工程编号日期2013-12-20交底内容：一、施工前准备工作1、熟悉图纸，清楚管道管径、走向、标高，并确定其标高和空调水、通风管道以及消防管道、自动喷淋管道标高是否冲突。

2、工具准备：切割锯，手用无齿锯，水钻、冲击钻、活口扳手、盒尺、吊锤及吊线、毛刷、铁锹、3、辅材准备：槽钢、角钢、槽钢、镀锌U型卡、镀锌吊环、镀锌螺母和镀锌螺栓、通丝杆、2mm厚橡胶垫、胀栓。

4.对预留洞口进行处理，保证洞口内外整齐、无碎块、凸起，防止管道安装后出现刮痕甚至破裂。

二、支吊架制作安装要求：1.管道支吊架除锈后刷樟丹二道，灰色调和漆二道。

2.立管采用U型卡固定，横管采用通丝杆进行吊装，槽钢块与通丝杆连接用胀栓固定在上层楼板或者其他承重结构上。

3.如果横管过长，需加固定支架进行防晃处理。

4.支吊架安装间距要求见表1表1.排水塑料管道支吊架最大间距（单位：m）管径(mm) 50 75 110 125 160 立管 1.2 1.5 2.0 2.0 2.0横管0.5 0.75 1.10 1.30 1.60三、管道安装工艺采用管箍，涂胶粘接。

连接时，管端部用砂纸打磨，然后涂抹胶水均匀后承插进管箍，待1-2分钟后松开即可。

技术负责人：交底人：接交人：工程名称交底部位C区U-PVC排水管工程编号日期2013-12-20交底内容：四、管道安装技术要求1.由于是重力排水，U-PVC管坡度必须满足表2规定表2项次管径（mm）标准坡度（‰）最小坡度（‰）1 50 25 122 75 15 83 110 12 64 125 10 55 160 7 42.管道安装次序：管件预制→立管安装→支管安装→灌水实验3.PVC管道立管及横管需安装伸缩节，伸缩节间距不得大于4m，伸缩节宜设置在汇合配件处。

4.立管检查口安装要求：按图施工，部分要求必须符合以下规定：（1）在最底层和有卫生器具的最高层必须设置检查口，如有乙字弯时，则在该层乙字弯上部设置检查口（2）检查口中心高度距操作地面为1m；允许偏差±20mm；（3）如两面均有立管，为了美观，检查口朝向应对称。
