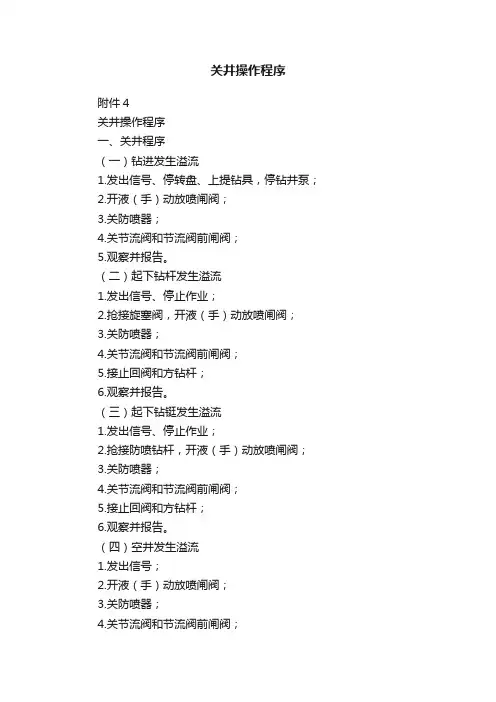

关井操作程序附件4关井操作程序一、关井程序(一)钻进发生溢流1.发出信号、停转盘、上提钻具,停钻井泵;2.开液(手)动放喷闸阀;3.关防喷器;4.关节流阀和节流阀前闸阀;5.观察并报告。
(二)起下钻杆发生溢流1.发出信号、停止作业;2.抢接旋塞阀,开液(手)动放喷闸阀;3.关防喷器;4.关节流阀和节流阀前闸阀;5.接止回阀和方钻杆;6.观察并报告。
(三)起下钻铤发生溢流1.发出信号、停止作业;2.抢接防喷钻杆,开液(手)动放喷闸阀;3.关防喷器;4.关节流阀和节流阀前闸阀;5.接止回阀和方钻杆;6.观察并报告。
(四)空井发生溢流1.发出信号;2.开液(手)动放喷闸阀;3.关防喷器;4.关节流阀和节流阀前闸阀;5.观察并报告。
二、联络信号动作规定(一)两臂交叉上举过头顶(夜间无灯光时,手电筒光画大圆圈)表示“关”。
(二)两臂水平伸开(夜间无灯光时,手电筒光水平移动)表示“开”。
三、关井准备(一)钻进1.司钻:接到报警后,立即发出15S以上长鸣信号,同时停转盘、上提钻具,使钻杆接头距转盘面0.5m左右。
2.副司钻:停钻井泵,到远程控制台处。
3.井架工:到节流管汇控制箱(节流管汇)处。
4.内钳工:司钻上提钻具到位,与外钳工扣上吊卡。
5.外钳工:司钻上提钻具到位,与内钳工扣上吊卡。
6.场地工:到钻台底座附近。
7.钻井液工:到循环出口附近监测液量变化。
8.柴油司机:断井架、循环系统等处电源,夜间开井场探照灯。
9.值班干部:到钻台监督关井。
(二)起下钻杆1.司钻:接到报警后,立即发出15S以上长鸣信号,并停止作业,钻具坐于转盘上,待抢接旋塞并关闭,使钻杆接头距转盘面0.5m左右。
2.副司钻:到远程控制台处。
3.井架工:下二层台,到节流管汇控制箱(节流管汇)处。
4.内钳工:抢接旋塞,并关闭。
5.外钳工:协助抢接旋塞。
6.场地工:到钻台底座附近。
7.钻井液工:到循环出口附近监测液量变化。
8.柴油司机:断井架、循环系统等处电源,夜间开井场探照灯。

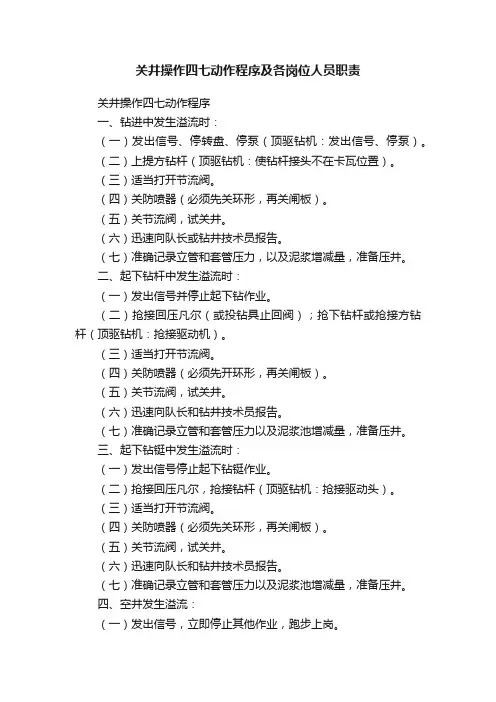

关井操作四七动作程序及各岗位人员职责关井操作四七动作程序一、钻进中发生溢流时:(一)发出信号、停转盘、停泵(顶驱钻机:发出信号、停泵)。
(二)上提方钻杆(顶驱钻机:使钻杆接头不在卡瓦位置)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录立管和套管压力,以及泥浆增减量,准备压井。
二、起下钻杆中发生溢流时:(一)发出信号并停止起下钻作业。
(二)抢接回压凡尔(或投钻具止回阀);抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动机)。
(三)适当打开节流阀。
(四)关防喷器(必须先开环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
三、起下钻铤中发生溢流时:(一)发出信号停止起下钻铤作业。
(二)抢接回压凡尔,抢接钻杆(顶驱钻机:抢接驱动头)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
四、空井发生溢流:(一)发出信号,立即停止其他作业,跑步上岗。
(二)根据溢流大小,抢下钻杆或关全封防喷器。
(三)适当开启节流阀。
(四)关团与钻具尺寸相符的防喷器。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录套管压力及泥浆池增量,准备压井。
关井操作岗位责任制一、司钻(一)发现溢流或得到显示报告,立即发出井喷信号----长鸣喇叭。
(二)完成本岗位操作程序:1.钻进时停转盘、停泵,将方钻杆提出转盘(顶驱钻机:发出信号、停泵)。
2.起下钻时停止起下钻作业,组织抢接钻具止回阀,抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动头)。
3.空井时,根据溢流大小组织抢下钻杆并抢接钻具止回阀或关全封防喷器。
(三)组织全班各岗位按关井程序关井,迅速控制溢流。
石油钻井行业溢流井喷关井操作四七动作程序精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-关井操作四七动作程序一、钻进中发生溢流时:(一)发出信号、停转盘、停泵(顶驱钻机:发出信号、停泵)。
(二)上提方钻杆(顶驱钻机:使钻杆接头不在卡瓦位置)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录立管和套管压力,以及泥浆增减量,准备压井。
二、起下钻杆中发生溢流时:(一)发出信号并停止起下钻作业。
(二)抢接回压凡尔(或投钻具止回阀);抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动机)。
(三)适当打开节流阀。
(四)关防喷器(必须先开环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
三、起下钻铤中发生溢流时:(一)发出信号停止起下钻铤作业。
(二)抢接回压凡尔,抢接钻杆(顶驱钻机:抢接驱动头)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
四、空井发生溢流:(一)发出信号,立即停止其他作业,跑步上岗。
(二)根据溢流大小,抢下钻杆或关全封防喷器。
(三)适当开启节流阀。
(四)关团与钻具尺寸相符的防喷器。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录套管压力及泥浆池增量,准备压井。
关井操作岗位责任制一、司钻(一)发现溢流或得到显示报告,立即发出井喷信号----长鸣喇叭。
(二)完成本岗位操作程序:1.钻进时停转盘、停泵,将方钻杆提出转盘(顶驱钻机:发出信号、停泵)。
2.起下钻时停止起下钻作业,组织抢接钻具止回阀,抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动头)。

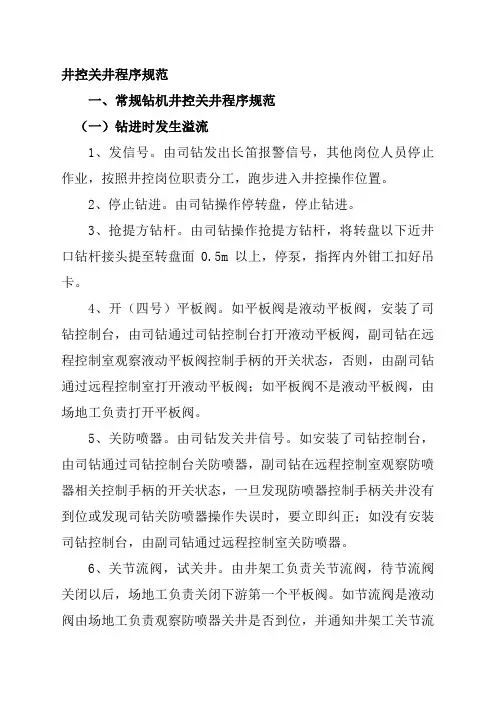

井控关井程序规范一、常规钻机井控关井程序规范(一)钻进时发生溢流1、发信号。
由司钻发出长笛报警信号,其他岗位人员停止作业,按照井控岗位职责分工,跑步进入井控操作位置。
2、停止钻进。
由司钻操作停转盘,停止钻进。
3、抢提方钻杆。
由司钻操作抢提方钻杆,将转盘以下近井口钻杆接头提至转盘面0.5m以上,停泵,指挥内外钳工扣好吊卡。
4、开(四号)平板阀。
如平板阀是液动平板阀,安装了司钻控制台,由司钻通过司钻控制台打开液动平板阀,副司钻在远程控制室观察液动平板阀控制手柄的开关状态,否则,由副司钻通过远程控制室打开液动平板阀;如平板阀不是液动平板阀,由场地工负责打开平板阀。
5、关防喷器。
由司钻发关井信号。
如安装了司钻控制台,由司钻通过司钻控制台关防喷器,副司钻在远程控制室观察防喷器相关控制手柄的开关状态,一旦发现防喷器控制手柄关井没有到位或发现司钻关防喷器操作失误时,要立即纠正;如没有安装司钻控制台,由副司钻通过远程控制室关防喷器。
6、关节流阀,试关井。
由井架工负责关节流阀,待节流阀关闭以后,场地工负责关闭下游第一个平板阀。
如节流阀是液动阀由场地工负责观察防喷器关井是否到位,并通知井架工关节流阀,试关井。
7、看套管压力、立管压力、钻井液变化量。
关井以后,由井架工看套管压力,内钳工看立管压力,泥浆工看循环罐钻井液变化量,并将三个参数分别报告司钻。
(二)起下钻杆时发生溢流1、发信号。
由司钻发出长笛报警信号,其他岗位人员停止作业,按照井控岗位职责分工,跑步进入井控操作位置。
2、停止起下钻杆作业。
由司钻操作将井口钻杆坐在转盘上,通知井架工立即从井架二层台下来,组织内外钳工做抢接应急旋塞阀的准备工作。
3、抢接应急旋塞。
由司钻根据溢流情况判断,在条件允许抢下钻杆时,要组织井架工、内外钳工抢下钻杆,然后抢接应急旋塞,否则直接抢接应急旋塞,并负责将井口钻杆接头提离转盘面。
4、开(四号)平板阀。
如平板阀是液动平板阀,安装了司钻控制台,由司钻通过司钻控制台打开液动平板阀,副司钻在远程控制室观察液动平板阀控制手柄的开关状态,否则,由副司钻通过远程控制室打开液动平板阀;如平板阀不是液动平板阀,由场地工负责打开平板阀。

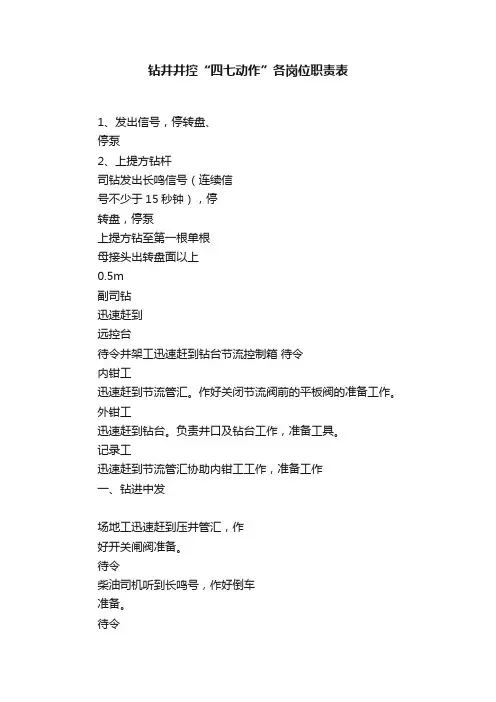

钻井井控“四七动作”各岗位职责表1、发出信号,停转盘、停泵2、上提方钻杆司钻发出长鸣信号(连续信号不少于15秒钟),停转盘,停泵上提方钻至第一根单根母接头出转盘面以上0.5m副司钻迅速赶到远控台待令井架工迅速赶到钻台节流控制箱待令内钳工迅速赶到节流管汇。
作好关闭节流阀前的平板阀的准备工作。
外钳工迅速赶到钻台。
负责井口及钻台工作,准备工具。
记录工迅速赶到节流管汇协助内钳工工作,准备工作一、钻进中发场地工迅速赶到压井管汇,作好开关闸阀准备。
待令柴油司机听到长鸣号,作好倒车准备。
待令发电工立即打开照灯,必要时断开井架、震动筛、循环系统及机泵房处电源。
配合井场作业供电司钻发出长鸣信号(连续信号不少于15秒钟),停止起下钻作业。
组织抢接回压阀上提钻至钻杆接头台肩离吊卡20~50mm副司钻准备钻具回压阀抢接钻具回压阀,然后迅速赶到远控台。
井架工迅速从二层台下到钻台。
抢接钻具回压阀。
内钳工作抢接钻具回压阀的准备。
抢接钻具回压阀。
外钳工作抢接钻具回压阀的准备。
抢接钻具回压阀。
二、起下钻杆记录工迅速赶到节流管汇协助内钳工工作,准备工作场地工迅速赶到压井管汇,作好开关闸阀准备。
待令柴油司机听到长鸣号,作好倒车准备。
待令发电工立即打开照灯,必要时断开井架、震动筛、循环系统及机泵房处电源。
配合井场作业供电1、发出信号,停止起下作业,抢接钻具回压阀(防喷单根)。
2、抢接钻杆。
司钻发出长鸣信号(连续信号不少于15秒钟),停止起下钻作业。
抢接钻具回压阀(防喷单根)。
组织抢接钻杆;下放钻具至钻杆接头台肩离转盘面0.5米。
副司钻抢接钻具回压阀负责猫头操作,抢接钻杆,然后赶到远控台井架工准备钻杆负责二层台操作三、起下钻铤内钳工抢接钻具回压阀的准备。
抢接钻杆外钳工作抢接钻具回压阀的准备。
抢接钻杆。
记录工迅速赶到节流管汇协助内钳工工作,准备工作场地工迅速赶到压井管汇,作好开关闸阀准备。
待令柴油司机听到长鸣号,作好倒车准备。
待令发电工立即打开照灯,必要时断开井架、震动筛、循环系统及机泵房处电源。
四七动作二、“四七”动作(关井程序)1、钻进过程中发生溢流的关井程序①发:发报警信号;②停:停钻,停泵;③抢:抢提钻具至合适位置;④开:开节流管汇侧的液(手)动平板阀;⑤关:关防喷器(先环形防喷器,后关半封闸板防喷器);⑥关:关节流阀(试关井),再关节流阀前的平板阀;⑦看:认真观察、准确记录立管和套管压力以及循环池钻井液增减量,并迅速向队长或钻井技术员及甲方监督报告。
2、起下钻杆时发生溢流的关井程序①发:发报警信号;②停:停止起下钻作业;③抢:抢接钻具止回阀或旋塞阀(带顶驱的钻机可直接接顶驱);④开:开节流管汇侧的液(手)动平板阀;⑤关:关防喷器(先环形防喷器,后关半封闸板防喷器);⑥关:关节流阀(试关井),再关节流阀前的平板阀;⑦看:接方钻杆,认真观察、准确记录立管和套管压力以及循环池钻井液增减量,并迅速向队长或钻井技术员及甲方监督报告。
3、起下钻铤时发生溢流的关井程序①发:发报警信号;②停:停止起下钻作业;③抢:抢接钻具止回阀或旋塞阀(或防喷单根,带顶驱的钻机可直接接顶驱);④开:开节流管汇侧的液(手)动平板阀;⑤关:关防喷器(先环形防喷器,后关半封闸板防喷器);⑥关:关节流阀(试关井),再关节流阀前的平板阀;⑦看:接方钻杆,认真观察、准确记录立管和套管压力以及循环池钻井液增减量,并迅速向队长或钻井技术员及甲方监督报告。
4、空井发生溢流关井程序①发:发报警信号;②停:停止其它作业;③抢:抢下钻具、接止回阀或旋塞阀(或防喷单根,带顶驱的钻机可直接接顶驱);(是否抢下钻具、下入多少钻具应根据溢流情况决定)④开:开节流管汇侧的液(手)动平板阀;⑤关:关防喷器(先环形防喷器,后关半封闸板防喷器);⑥关:关节流阀(试关井),再关节流阀前的平板阀;⑦看:接方钻杆,认真观察、准确记录立管和套管压力以及循环池钻井液增减量,并迅速向队长或钻井技术员及甲方监督报告。

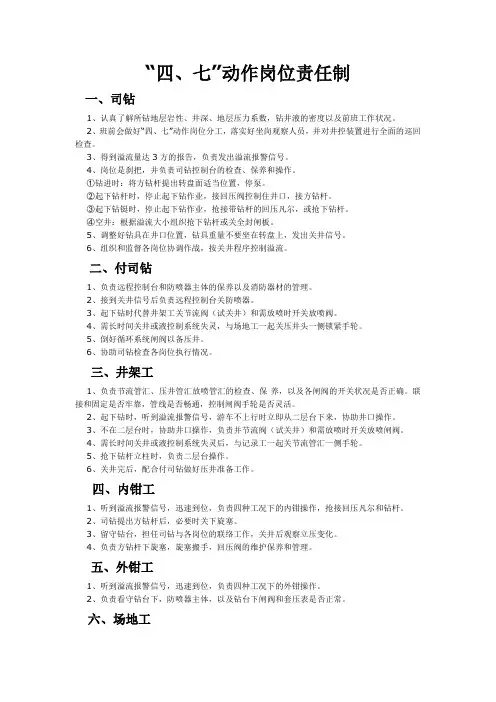

“四、七”动作岗位责任制一、司钻1、认真了解所钻地层岩性、井深、地层压力系数,钻井液的密度以及前班工作状况。
2、班前会做好“四、七”动作岗位分工,落实好坐岗观察人员,并对井控装置进行全面的巡回检查。
3、得到溢流量达3方的报告,负责发出溢流报警信号。
4、岗位是刹把,并负责司钻控制台的检查、保养和操作。
①钻进时:将方钻杆提出转盘面适当位置,停泵。
②起下钻杆时,停止起下钻作业,接回压阀控制住井口,接方钻杆。
③起下钻铤时,停止起下钻作业,抢接带钻杆的回压凡尔,或抢下钻杆。
④空井:根据溢流大小组织抢下钻杆或关全封闸板。
5、调整好钻具在井口位置,钻具重量不要坐在转盘上,发出关井信号。
6、组织和监督各岗位协调作战,按关井程序控制溢流。
二、付司钻1、负责远程控制台和防喷器主体的保养以及消防器材的管理。
2、接到关井信号后负责远程控制台关防喷器。
3、起下钻时代替井架工关节流阀(试关井)和需放喷时开关放喷阀。
4、需长时间关井或液控制系统失灵,与场地工一起关压井头一侧锁紧手轮。
5、倒好循环系统闸阀以备压井。
6、协助司钻检查各岗位执行情况。
三、井架工1、负责节流管汇、压井管汇放喷管汇的检查、保养,以及各闸阀的开关状况是否正确。
联接和固定是否牢靠,管线是否畅通,控制闸阀手轮是否灵活。
2、起下钻时,听到溢流报警信号,游车不上行时立即从二层台下来,协助井口操作。
3、不在二层台时,协助井口操作,负责并节流阀(试关井)和需放喷时开关放喷闸阀。
4、需长时间关井或液控制系统失灵后,与记录工一起关节流管汇一侧手轮。
5、抢下钻杆立柱时,负责二层台操作。
6、关井完后,配合付司钻做好压井准备工作。
四、内钳工1、听到溢流报警信号,迅速到位,负责四种工况下的内钳操作,抢接回压凡尔和钻杆。
2、司钻提出方钻杆后,必要时关下旋塞。
3、留守钻台,担任司钻与各岗位的联络工作,关井后观察立压变化。
4、负责方钻杆下旋塞,旋塞搬手,回压阀的维护保养和管理。
五、外钳工1、听到溢流报警信号,迅速到位,负责四种工况下的外钳操作。
“四、七”动作操作程序一、信号规定及操作时间要求1、发出溢流报警信号:一声长笛,时间要达到30秒钟以上。
2、关井信号:二声短笛,即响1-2秒停1秒再响1-2秒。
3、开井信号:三声短笛,即响1-2秒停1秒再响1-2秒,停1秒再响1-2秒。
二、关井程序1、钻进时发生溢流的关井程序①发出溢流报警信号,停转盘,把钻具上提至合适的位置,停泵。
②适当打开节流阀(一般打开3-5圈)。
③关环形防喷器④关半封闸板防喷器⑤慢关节流阀试关井,再关节流阀下游的闸板阀。
⑥开环形防喷器⑦5-20min之后观察并记录关井立管压力、关井套管压力、泥浆罐内的钻井液增量,并向队领导汇报。
2、起下钻杆时发生溢流的关井程序①发出溢流报警信号,停止起下钻杆作业,使悬吊钻具的吊卡座于转盘面上,露出钻柱最上面的钻杆母扣,接回压阀(或者投入止回阀),提起钻柱,使吊卡离开转盘面0.5m左右。
如果喷势较大,无法装回压阀,则可采取以下步骤实现对钻具内溢流的控制:a. 装开着的旋塞接头;b. 关旋塞接头;c. 装钻具回压阀;d. 开旋塞接头。
起下钻发生溢流,环空及钻具内都在喷,应先控制钻具内溢流,这有利于控制井口及准确计算地层压力。
②适当打开节流阀。
③关环形防喷器。
④关半封闸板防喷器。
⑤慢关节流阀,试关井,再关节流阀上游或下游的闸阀。
⑥开环形防喷器,下放钻柱,使吊卡座于转盘面上,接方钻杆。
⑦ 5-20min后观察并记录关井立管压力、关井套管压力、泥浆罐内的钻井液增量,并向队领导汇报。
3、起下钻铤时发生溢流的关井程序①发出溢流报警信号,停止起下钻铤作业,抢接带回压阀的钻杆,卸掉卡瓦,安全卡瓦、下放钻柱使吊悬钻杆的吊卡距盘面0.5m左右。
②适当打开节流阀。
③关环形防喷器。
④关半封闸板防喷器。
⑤慢关节流阀,试关井,再关节流阀上游或下游的闸板阀。
⑥开环形防喷器,下放钻杆,使吊卡座于转盘面上,接方钻杆。
⑦ 5-20min后,观察并记录关井立管压力、关井套管压力、泥浆罐内的钻井液增量,并向队领导汇报。
石油钻井行业溢流井喷关井操作四七动作程序文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-关井操作四七动作程序一、钻进中发生溢流时:(一)发出信号、停转盘、停泵(顶驱钻机:发出信号、停泵)。
(二)上提方钻杆(顶驱钻机:使钻杆接头不在卡瓦位置)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录立管和套管压力,以及泥浆增减量,准备压井。
二、起下钻杆中发生溢流时:(一)发出信号并停止起下钻作业。
(二)抢接回压凡尔(或投钻具止回阀);抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动机)。
(三)适当打开节流阀。
(四)关防喷器(必须先开环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
三、起下钻铤中发生溢流时:(一)发出信号停止起下钻铤作业。
(二)抢接回压凡尔,抢接钻杆(顶驱钻机:抢接驱动头)。
(三)适当打开节流阀。
(四)关防喷器(必须先关环形,再关闸板)。
(五)关节流阀,试关井。
(六)迅速向队长和钻井技术员报告。
(七)准确记录立管和套管压力以及泥浆池增减量,准备压井。
四、空井发生溢流:(一)发出信号,立即停止其他作业,跑步上岗。
(二)根据溢流大小,抢下钻杆或关全封防喷器。
(三)适当开启节流阀。
(四)关团与钻具尺寸相符的防喷器。
(五)关节流阀,试关井。
(六)迅速向队长或钻井技术员报告。
(七)准确记录套管压力及泥浆池增量,准备压井。
关井操作岗位责任制一、司钻(一)发现溢流或得到显示报告,立即发出井喷信号----长鸣喇叭。
(二)完成本岗位操作程序:1.钻进时停转盘、停泵,将方钻杆提出转盘(顶驱钻机:发出信号、停泵)。
2.起下钻时停止起下钻作业,组织抢接钻具止回阀,抢下钻杆或抢接方钻杆(顶驱钻机:抢接驱动头)。

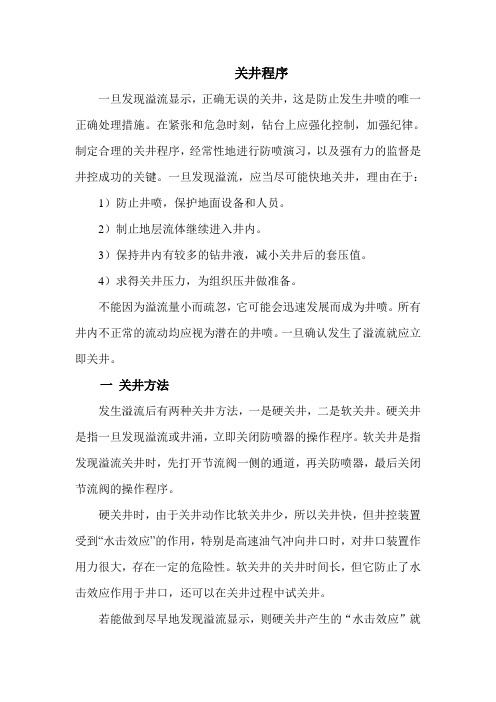

关井程序一旦发现溢流显示,正确无误的关井,这是防止发生井喷的唯一正确处理措施。
在紧张和危急时刻,钻台上应强化控制,加强纪律。
制定合理的关井程序,经常性地进行防喷演习,以及强有力的监督是井控成功的关键。
一旦发现溢流,应当尽可能快地关井,理由在于:1)防止井喷,保护地面设备和人员。
2)制止地层流体继续进入井内。
3)保持井内有较多的钻井液,减小关井后的套压值。
4)求得关井压力,为组织压井做准备。
不能因为溢流量小而疏忽,它可能会迅速发展而成为井喷。
所有井内不正常的流动均应视为潜在的井喷。
一旦确认发生了溢流就应立即关井。
一关井方法发生溢流后有两种关井方法,一是硬关井,二是软关井。
硬关井是指一旦发现溢流或井涌,立即关闭防喷器的操作程序。
软关井是指发现溢流关井时,先打开节流阀一侧的通道,再关防喷器,最后关闭节流阀的操作程序。
硬关井时,由于关井动作比软关井少,所以关井快,但井控装置受到“水击效应”的作用,特别是高速油气冲向井口时,对井口装置作用力很大,存在一定的危险性。
软关井的关井时间长,但它防止了水击效应作用于井口,还可以在关井过程中试关井。
若能做到尽早地发现溢流显示,则硬关井产生的“水击效应”就较弱,按硬关井制定的关井程序比按软关井制定的关井程序简单,控制井口的时间短。
但鉴于过去硬关井造成的失误,一般推荐采用软关井方式。
二关井程序(四•七动作)具体的关井程序由于各油田的规定不同而略有差别。
但有一点是共同的:必须关闭防喷器以阻止井内流体的流动。
由于油气藏的特点不同,或钻机类型不同而制定的关井程序应当经过深思熟虑,人人理解而且实用。
在钻井作业现场,一般把关井程序称为“四•七动作”(把钻井作业分为四种常见的工况,每种工况通过七个主要动作完成软关井的过程)。
常见的“四•七动作”关井程序为:1 钻进工况1)发信号;发信号的目的是通报井上发生了溢流,井处在潜在的危险中,指令各岗位人员迅速到位,执行其井控职责,迅速实现对井口的控制。
