井控关井操作规程

中国石油天然气集团公司石油与天然气井下作业井控规定第一章总则第一条为做好井下作业井控工作，有效地预防井喷、井喷失控和井喷着火、爆炸事故的发生，保证人身和财产安全，保护环境和油气资源，特制定本规定。

第二条各油气田应高度重视井控工作，必须牢固树立“以人为本”的理念，坚持“安全第一，预防为主”方针。

第三条井下作业井控工作是一项要求严密的系统工程，涉及各管理(勘探)局、油(气)田公司的勘探开发、设计、施工单位、技术监督、安全、环保、装备、物资、培训等部门，各有关单位必须高度重视，各项工作要有组织地协调进行。

第四条利用井下作业设备进行钻井（含侧钻和加深钻井）的井控要求，均执行《石油与天然气钻井井控规定》。

第五条井下作业井控工作的内容包括：设计的井控要求，井控装备，作业过程的井控工作，防火、防爆、防硫化氢等有毒有害气体的安全措施和井喷失控的紧急处理，井控培训及井控管理制度等六个方面。

第六条本规定适用于中国石油天然气集团公司(以下简称集团公司)陆上石油与天然气井的试油(气)、射孔、小修、大修、增产增注措施等井下作业施工。

第二章设计的井控要求第七条井下作业的地质设计、工程设计、施工设计中必须有相应的井控要求或明确的井控设计。

第八条地质设计(送修书或地质方案)中应提供井身结构、套管钢级、壁厚、尺寸、水泥返高及固井质量等资料，提供本井产层的性质(油、气、水)、本井或邻井目前地层压力或原始地层压力、油气比、注水注汽区域的注水注汽压力、与邻井地层连通情况、地层流体中的硫化氢等有毒有害气体含量，以及与井控有关的提示。

第九条工程设计中应提供目前井下地层情况、套管的技术状况，必要时查阅钻井井史，参考钻井时钻井液密度，明确压井液的类型、性能和压井要求等，提供施工压力参数、施工所需的井口、井控装备组合的压力等级。

提示本井和邻井在生产及历次施工作业硫化氢等有毒有害气体监测情况。

压井液密度的确定应以钻井资料显示最高地层压力系数或实测地层压力为基准，再加一个附加值。

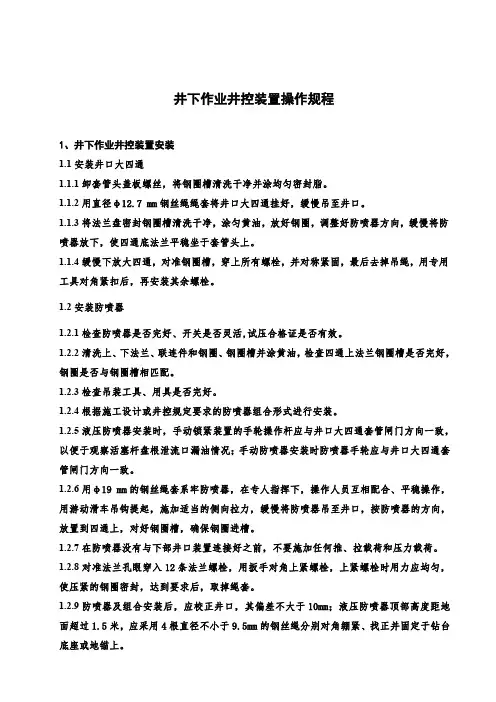

井下作业井控装置操作规程1、井下作业井控装置安装1.1安装井口大四通1.1.1卸套管头盖板螺丝，将钢圈槽清洗干净并涂均匀密封脂。

1.1.2用直径φ12.7mm钢丝绳绳套将井口大四通挂好，缓慢吊至井口。

1.1.3将法兰盘密封钢圈槽清洗干净，涂匀黄油，放好钢圈，调整好防喷器方向，缓慢将防喷器放下，使四通底法兰平稳坐于套管头上。

1.1.4缓慢下放大四通，对准钢圈槽，穿上所有螺栓，并对称紧固，最后去掉吊绳，用专用工具对角紧扣后，再安装其余螺栓。

1.2安装防喷器1.2.1检查防喷器是否完好、开关是否灵活,试压合格证是否有效。

1.2.2清洗上、下法兰、联连件和钢圈、钢圈槽并涂黄油，检查四通上法兰钢圈槽是否完好，钢圈是否与钢圈槽相匹配。

1.2.3检查吊装工具、用具是否完好。

1.2.4根据施工设计或井控规定要求的防喷器组合形式进行安装。

1.2.5液压防喷器安装时，手动锁紧装置的手轮操作杆应与井口大四通套管闸门方向一致，以便于观察活塞杆盘根泄流口漏油情况；手动防喷器安装时防喷器手轮应与井口大四通套管闸门方向一致。

1.2.6用φ19mm的钢丝绳套系牢防喷器，在专人指挥下，操作人员互相配合、平稳操作，用游动滑车吊钩提起，施加适当的侧向拉力，缓慢将防喷器吊至井口，按防喷器的方向，放置到四通上，对好钢圈槽，确保钢圈进槽。

1.2.7在防喷器没有与下部井口装置连接好之前，不要施加任何推、拉载荷和压力载荷。

1.2.8对准法兰孔眼穿入12条法兰螺栓，用扳手对角上紧螺栓，上紧螺栓时用力应均匀，使压紧的钢圈密封，达到要求后，取掉绳套。

1.2.9防喷器及组合安装后，应校正井口，其偏差不大于10mm；液压防喷器顶部高度距地面超过1.5米，应采用4根直径不小于9.5mm的钢丝绳分别对角绷紧、找正并固定于钻台底座或地锚上。

1.2.10具有手动锁紧机构的液压防喷器，应装齐手动操作杆并支撑牢固，手轮位于钻台以外，操作杆的中心与锁紧轴之间的夹角不大于30°，挂牌标明开、关方向及圈数。

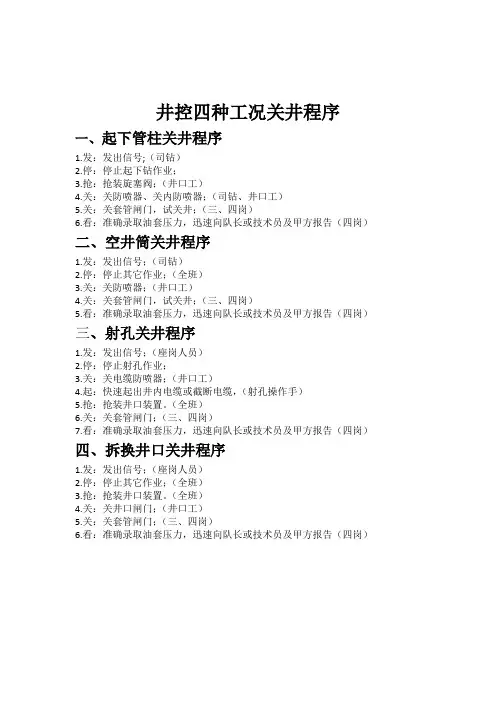

井控四种工况关井程序
一、起下管柱关井程序
1.发：发出信号;（司钻）
2.停：停止起下钻作业；
3.抢：抢装旋塞阀；（井口工）
4.关：关防喷器、关内防喷器；（司钻、井口工）
5.关：关套管闸门，试关井；（三、四岗）
6.看：准确录取油套压力，迅速向队长或技术员及甲方报告（四岗）
二、空井筒关井程序
1.发：发出信号；（司钻）
2.停：停止其它作业；（全班）
3.关：关防喷器；（井口工）
4.关：关套管闸门，试关井；（三、四岗）
5.看：准确录取油套压力，迅速向队长或技术员及甲方报告（四岗）
三、射孔关井程序
1.发：发出信号；（座岗人员）
2.停：停止射孔作业；
3.关：关电缆防喷器；（井口工）
4.起：快速起出井内电缆或截断电缆，（射孔操作手）
5.抢：抢装井口装置。

（全班）
6.关：关套管闸门；（三、四岗）
7.看：准确录取油套压力，迅速向队长或技术员及甲方报告（四岗）
四、拆换井口关井程序
1.发：发出信号；（座岗人员）
2.停：停止其它作业；（全班）
3.抢：抢装井口装置。

（全班）
4.关：关井口闸门；（井口工）
5.关：关套管闸门；（三、四岗）
6.看：准确录取油套压力，迅速向队长或技术员及甲方报告（四岗）。

井控关井程序规范一、常规钻机井控关井程序规范（一）钻进时发生溢流1、发信号。

由司钻发出长笛报警信号，其他岗位人员停止作业，按照井控岗位职责分工，跑步进入井控操作位置。

2、停止钻进。

由司钻操作停转盘，停止钻进。

3、抢提方钻杆。

由司钻操作抢提方钻杆，将转盘以下近井口钻杆接头提至转盘面0.5m以上，停泵，指挥内外钳工扣好吊卡。

4、开（四号）平板阀。

如平板阀是液动平板阀，安装了司钻控制台，由司钻通过司钻控制台打开液动平板阀，副司钻在远程控制室观察液动平板阀控制手柄的开关状态，否则，由副司钻通过远程控制室打开液动平板阀；如平板阀不是液动平板阀，由场地工负责打开平板阀。

5、关防喷器。

由司钻发关井信号。

如安装了司钻控制台，由司钻通过司钻控制台关防喷器，副司钻在远程控制室观察防喷器相关控制手柄的开关状态，一旦发现防喷器控制手柄关井没有到位或发现司钻关防喷器操作失误时，要立即纠正；如没有安装司钻控制台，由副司钻通过远程控制室关防喷器。

6、关节流阀，试关井。

由井架工负责关节流阀，待节流阀关闭以后，场地工负责关闭下游第一个平板阀。

如节流阀是液动阀由场地工负责观察防喷器关井是否到位，并通知井架工关节流阀，试关井。

7、看套管压力、立管压力、钻井液变化量。

关井以后，由井架工看套管压力，内钳工看立管压力，泥浆工看循环罐钻井液变化量，并将三个参数分别报告司钻。

（二）起下钻杆时发生溢流1、发信号。

由司钻发出长笛报警信号，其他岗位人员停止作业，按照井控岗位职责分工，跑步进入井控操作位置。

2、停止起下钻杆作业。

由司钻操作将井口钻杆坐在转盘上，通知井架工立即从井架二层台下来，组织内外钳工做抢接应急旋塞阀的准备工作。

3、抢接应急旋塞。

由司钻根据溢流情况判断，在条件允许抢下钻杆时，要组织井架工、内外钳工抢下钻杆，然后抢接应急旋塞，否则直接抢接应急旋塞，并负责将井口钻杆接头提离转盘面。

4、开（四号）平板阀。

如平板阀是液动平板阀，安装了司钻控制台，由司钻通过司钻控制台打开液动平板阀，副司钻在远程控制室观察液动平板阀控制手柄的开关状态，否则，由副司钻通过远程控制室打开液动平板阀；如平板阀不是液动平板阀，由场地工负责打开平板阀。

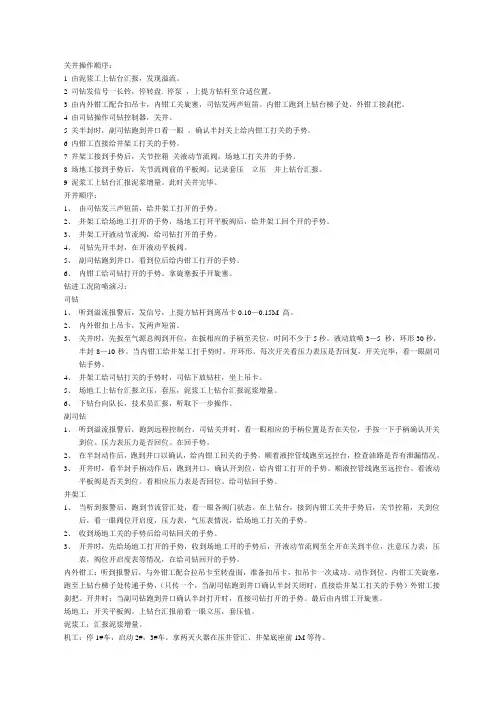

关井操作顺序：1 由泥浆工上钻台汇报，发现溢流。

2 司钻发信号一长铃，停转盘. 停泵，上提方钻杆至合适位置。

3 由内外钳工配合扣吊卡，内钳工关旋塞，司钻发两声短笛。

内钳工跑到上钻台梯子处，外钳工接刹把。

4 由司钻操作司钻控制器，关井。

5 关半封时，副司钻跑到井口看一眼。

确认半封关上给内钳工打关的手势。

6 内钳工直接给井架工打关的手势。

7 井架工接到手势后，关节控箱关液动节流阀，场地工打关井的手势。

8 场地工接到手势后，关节流阀前的平板阀。

记录套压立压并上钻台汇报。

9 泥浆工上钻台汇报泥浆增量。

此时关井完毕。

开井顺序：1、由司钻发三声短笛，给井架工打开的手势。

2、井架工给场地工打开的手势，场地工打开平板阀后，给井架工回个开的手势。

3、井架工开液动节流阀，给司钻打开的手势。

4、司钻先开半封，在开液动平板阀。

5、副司钻跑到井口，看到位后给内钳工打开的手势。

6、内钳工给司钻打开的手势。

拿旋塞扳手开旋塞。

钻进工况防喷演习：司钻1、听到溢流报警后，发信号，上提方钻杆到离吊卡0.10—0.15M 高。

2、内外钳扣上吊卡，发两声短笛。

3、关井时，先扳至气源总阀到开位，在扳相应的手柄至关位，时间不少于5秒。

液动放喷3—5 秒，环形30秒，半封8—10秒。

当内钳工给井架工打手势时，开环形。

每次开关看压力表压是否回复，开关完毕，看一眼副司钻手势。

4、井架工给司钻打关的手势时，司钻下放钻柱，坐上吊卡。

5、场地工上钻台汇报立压，套压，泥浆工上钻台汇报泥浆增量。

6、下钻台向队长，技术员汇报，听取下一步操作。

副司钻1、听到溢流报警后，跑到远程控制台，司钻关井时，看一眼相应的手柄位置是否在关位，手按一下手柄确认开关到位。

压力表压力是否回位。

在回手势。

2、在半封动作后，跑到井口以确认，给内钳工回关的手势。

顺着液控管线跑至远控台，检查油路是否有泄漏情况。

3、开井时，看半封手柄动作后，跑到井口，确认开到位，给内钳工打开的手势。

顺液控管线跑至远控台。

井控关井操作规程1范围本标准规定了钻井施工中钻进、起下钻杆、起下钻铤、空井四种工况下发生溢流时对井口实施关闭控制的操作程序。

本标准适用于油气井钻井井控作业和钻井班组井控演习。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

SY/T 6426—1999 钻井井控技术规程Q/SHS 0003—2002 天然气井工程安全技术规范3关井操作信号、手势及要求3.1信号3.1.1报警信号一声长鸣喇叭（30 s～1 min）。

3.1.2关井信号两声短鸣喇叭。

3.1.3开井信号三声短鸣喇叭。

3.2井架工手势3.2.1 闸板关到位手势井架工观察闸板关到位，用“双手上举手心相对合拢”手势告诉司钻闸板关到位。

3.2.2闸板开到位手势井架工观察闸板开到位，用“双手侧平伸直手心向下”手势告诉司钻闸板开到位。

3.2.3关井套压为零手势关井套压为零，井架工用“右手握拳斜上举”手势告诉司钻，关井套压为零。

关井套压不为零，井架工跑步向司钻报告关井套压值。

3.3要求3.3.1坐岗工钻进工况为井架工，其余工况为钻井泥浆工。

3.3.2溢流报警量Φ311.1 mm～Φ215.9 mm井眼溢流报警量为2 m3；天然气井、Φ118 mm井眼溢流报警量为1 m3。

3.3.3 关井操作位置3.3.3.1有司钻控制台的，司钻在司钻控制台操作，手柄到位停留5 s～7 s；无司钻控制台的，副司钻在远程控制台操作。

3.3.3.2 1号节流阀、7号平板阀由场地工操作；2号节流阀、8号平板阀由井架工操作。

两边同时进行。

3.4 允许关井（套管）压力防喷器承压能力、地层破裂压力、本层最低级别套管抗内压强度的80%三者中最小值。

3.5岗位分工——副司钻去远程控制台；——井架工、场地工、钻井泥浆工去节流管汇处；——内外钳工在钻台配合司钻；——值班干部上钻台。

井控操作规程1 井控设计1.1 地质设计书中应包含井场周围一定范围内的居民住宅、学校、厂矿、国防设施、高压电线、油气油气管线、道路、水资源情况、风向变化以及诸如煤矿等采掘矿井井口位置和坑道的分布、走向、长度、离地表深度及河道、干渠的位置、走向等信息。

1.2 根据物探资料以及本构造邻近井和邻构造的钻探情况，地质设计应提供全井段地层孔隙压力和地层破裂压力剖面（裂缝性碳酸盐岩地层可不作地层破裂压力曲线，但应提供邻近已钻井地层承压检验资料）、浅气层资料、油气水显示和复杂情况。

1.3 在已开发调整区钻井，要及时查清注水、注气（汽）井分布及注水、注气（汽）情况，提供分层动态压力数据。

钻开产层前应采取停注、泄压和停抽等措施，直到相应层位套管固井候凝完为止。

1.4 在可能含硫化氢等有毒有害气体的地区钻井，地质设计应对其层位、埋藏深度及含量进行预测，并在工程设计书中明确相应的安全和技术措施。

1.5 根据地质设计提供的资料，钻井液密度设计应以各裸眼井段中的最高地层孔隙压力当量钻井液密度值为基准，另加一个安全附加值。

a) 油井、水井的安全附加值为0.05g/cm3～0.10g/cm3或增加井底压差1.5MPa～3.5Mpa；b) 气井的安全附加值为0.07g/cm3～0.15g/cm3或增加井底压差 3.0MPa～5.0MPa；c) 含硫油气井的安全附加值应取上限；d) 具体选择时，还应考虑下列影响因素：1) 地层孔隙压力预测精度；2) 油、气、水层的埋藏深度；3) 预测油气水层的产能；4) 地层流体中硫化氢含量；5) 地应力和地层破裂压力；6) 井控装置配套情况。

1.6 井身结构和套管设计应满足以下井控要求。

a) 同一裸眼井段内原则上不应有两个以上压力梯度差值过大的油气水层；b) 探井、超深井、复杂井的井身结构应充分估计不可预测因素，留有一层备用套管；c) 在地下矿产采掘区钻井，井筒与采掘坑道、矿井通道之间的距离不少于100m，表层或技术套管下深应封住开采层并超过开采段100m以上；d) 套管下深要考虑下部钻井最高钻井液密度和溢流关井时的井口安全关井余量；e) 含硫化氢、二氧化碳等有害气体和高压气井的油层套管，有害气体含量较高的复杂井技术套管，其材质和螺纹应符合相应的技术要求，且环空水泥应返至地面。

井下作业井控安全操作规程(试行稿)华滨井下作业分公司二零零九年三月井下作业井控安全操作规程目次1 井控装置安装2 井控装置试压3 作业施工过程的井控安全操作规程4 井控装置的管理、保养、维护一.井控装置安装1.1 井控装置的配置所有施工井均应安装相应压力级别的防喷器和井控管汇。

1.1.1防喷器的配置1.1.1.1 手动防喷器的选择：一般维护作业井，依据设计要求，选用适合本井工作压力的手动防喷器。

1.1.1.2 液动防喷器的选择：高压井、含有毒有害气体的井应选用液动防喷器，并根据现场情况增加剪切防喷器；大修作业井应选用液动防喷器。

安装液动防喷器时应安装远程液压控制阀，以实现远程开关控制。

1.1.2 井控管汇的配置1.1.2.1 井控管汇包括节流管汇、压井管汇、防喷管线和放喷管线。

井控管汇的压力级别与防喷器压力级别相匹配，管汇内通井径不小于62mm，并配备合适的耐震压力表、节流阀。

1.1.2.2 放喷管线应用钢直管线，放喷出口进储污罐。

1.1.2.3 井控管汇所用管线每10m用地锚固定。

不允许使用焊接管线及软管线，需拐弯时应使用大于120度的铸（锻）钢弯头，其通径不小于62mm。

1.1.2.4 冬季施工时应采取防冻保温措施。

1.1.3 防喷器和井控管汇压力等级的确定防喷器和井控管汇压力等级应与目前生产层或拟射地层最高压力相匹配，并根据不同的井下情况选用不同型号及组合形式。

1.1.4其它井控装置的配置1.1.4.1 管柱内防喷工具、井控监测仪器仪表、灌注装置的配备必须满足井控技术要求。

1.1.4.2 含硫化氢、二氧化碳井，其井控装置应分别具有相应的抗硫化氢、抗二氧化碳能力。

1.2 井控装置（防喷器）的安装1.2.1 井控装置安装前的检查1.2.1.1送至生产现场的井控装置应可靠好用，并附有试压合格证。

1.2.1.2作业队在现场接收时，应按清单逐项验收，并检查试压合格证及日常保养要求。

1.2.1.3对无试压合格证的井控装置，施工单位不得接收和使用。

井控关井操作程序（司钻）⒈钻进中发生溢流时：①发出报警信号，停止钻进，停转盘；②上提方钻杆将钻杆接头提出转盘面、停泵；③打开液动放喷阀，关闭环形防喷器；④关闭与井内钻具尺寸相符的半封闸板防喷器；⑤先关节流阀（试关井），再关节流阀前的平板阀；⑥认真观察、准确记录立管和套管压力以及循环池液量；⑦迅速向队长或钻井技术人员报告；⒉起下钻杆中发生溢流时：①发出报警信号，停止起下钻作业；②抢接回压阀；③打开液动放喷阀，关闭环形防喷器；④关闭与井内钻具尺寸相符的半封闸板防喷器；⑤先关节流阀（试关井），再关节流阀前的平板阀；⑥认真观察、准确记录立管和套管压力以及循环池液量；⑦迅速向队长或钻井技术人员报告；⒊起下钻铤中发生溢流时：①发出报警信号；②抢接带有转换接头的防喷钻杆；③打开液动放喷阀，关闭环形防喷器；④关闭与井内钻具尺寸相符的半封闸板放喷器；⑤先关节流阀（试关井），再关节流阀前的平板阀；⑥认真观察、准确记录立管和套管压力以及循环池液量；⑦迅速向队长或钻井技术人员报告；⒋空井发生溢流时：①发出报警信号（根据溢流情况，决定抢下钻杆或采取以下步骤关井）；②打开液动放喷阀；③关闭全封闸板防喷器；④先关节流阀（试关井），再关节流阀前的平板阀；⑤认真观察、准确记录立管和套管压力以及循环池液量；⑥迅速向队长或钻井技术人员报告；⒌下套管中发生溢流时：①发出报警信号，停止作业，将套管坐在转盘上；②抢接循环头和回压阀；③打开液动放喷阀，关闭环形防喷器；④关闭与井内钻具尺寸相符的半封闸板防喷器；⑤先关节流阀（试关井），再关节流阀前的平板阀；⑥认真观察、准确记录立管和套管压力以及循环池液量；⑦迅速向队长或钻井技术人员报告；防喷演习操作要领1．报警信号：一声长鸣喇叭（30s-1min）；关井信号：两声短鸣喇叭；开井信号：三声短鸣喇叭；演习结束：三声短鸣喇叭。

2．闸板关到位手势：用“双手上举手心相对合拢”手势表示闸板关到位；闸板开到位手势：用“双手侧平伸直手心向下”手势表示闸板开到位；关井套压为零手势：用“右手握拳斜上举”手势表示关井套压为零。

井控安全技术操作规程文件编码：HNZJ/HSE 6.1.5.1—2002版本号：B编写人：姜红波审核人：陈博安批准人：田平批准日期：二○○八年？月？？日1 总则1.1 为了规范钻井生产过程中对涉及井控装备的安装；井控装置、设备、工具、元（器）件的试压；钻井施工过程中的各层套管的承压试验；地层承压试验；井控装置的现场检查、保养、使用；溢流、井喷和井控防喷演习过程中的开关井的操作；井控装备拆卸等过程的安全管理，预防各类事故的发生，特制定本规程。

1.2本规程适用于本公司所属各钻井队井控作业的安全管理。

1.3 职责1.3.1生产技术科负本作业的技术指导和执行过程的监督检查；1.3.2安全环保监察科负责本规程的安全监督管理；1.3.3各钻井队负责本单位有关井控作业措施的落实和安全监护工作。

2 规范性引用文件SY/T5964—2006 钻井井控装置配套安装调试与维护SY/T6426—2005 钻井井控技术规程SY/T5430—1992 地层破裂压力测定套管鞋试漏法（2005年3月更改）SY/T5467—1992 套管柱试压规范Q/SH1030 098—2006 河南油田钻井井控技术规程实施细则钻井工程公司井控实施细则（补充）3 井控装备安装操作规程3.1基本要求：3.1.1作业人员必须经过相关知识培训，掌握相关知识和技能，并取得相应操作证件，按规定穿戴好劳动保护用品方可作业；3.1.2 作业前召开班前会，明确作业任务，分析作业现场情况，对可能存在的安全风险进行辨识，制定防范措施；确定现场负责人、指挥人、安全监护人和操作人员及各自的分工、职责；3.1.3 准备工具、用具、钢丝绳套和吊带等，并经检查确保完好好用；3.1.4 对作业现场进行清理，清除现场积水、杂物等，确保现场作业方便、安全；3.2卸联顶节。

扣上吊卡稍上提游车，取出吊卡下垫工具，下放游车，打开吊卡并移出转盘面，用大钳卸扣，钻台下观察表层套管是否有倒扣现象，待完全松扣后，扣上吊卡提出表层联顶节，戴上护丝，甩表层联顶节并妥善存放；用游车提出小鼠洞固定在坡道上。
