施工现场临时用电设备明细表

检查周期表
注：工程公司每月对现场进行一次安全检查，其中包括对施工单位自检资料齐全性和符合性的检查；同时在用电申请批准之后的送电检查时。

施工现场临时用电电气材料明细表
施工现场临时用电验收记录表
施工现场接地极做法详图记录表
施工现场漏电保护器功能试验记录表
施工现场临时用电日常巡查记录表
工程名称：杭锦旗综合文化活动中心配电箱（柜）编号：月份：
巡视情况必须真实填写，每天至少保证巡视一次。

资料
资料
特种作业人员登记表
工程名称：表A7.3。

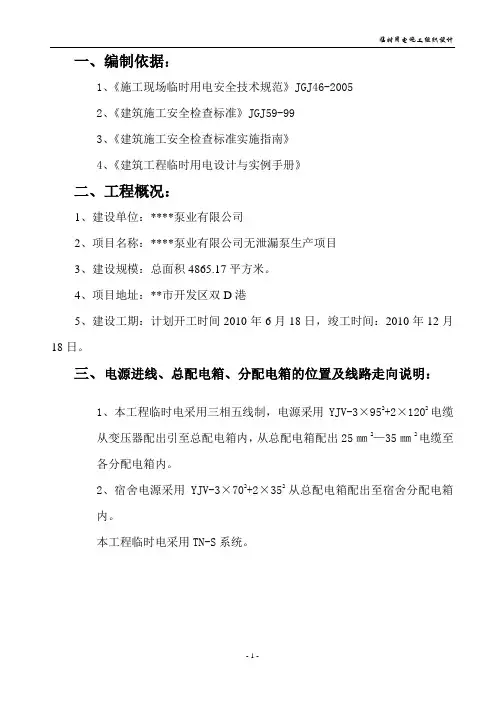

一、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑施工安全检查标准》JGJ59-993、《建筑施工安全检查标准实施指南》4、《建筑工程临时用电设计与实例手册》二、工程概况：1、建设单位：****泵业有限公司2、项目名称：****泵业有限公司无泄漏泵生产项目3、建设规模：总面积4865.17平方米。

4、项目地址：**市开发区双D港5、建设工期：计划开工时间2010年6月18日，竣工时间：2010年12月18日。

三、电源进线、总配电箱、分配电箱的位置及线路走向说明：1、本工程临时电采用三相五线制，电源采用YJV-3×952+2×1202电缆从变压器配出引至总配电箱内，从总配电箱配出25㎜2—35㎜2电缆至各分配电箱内。

2、宿舍电源采用YJV-3×702+2×352从总配电箱配出至宿舍分配电箱内。

本工程临时电采用TN-S系统。

四、临时用电设备及照明负荷明细：照明设备名称：根据上述两个统计表（按94“建筑安全”推荐公式）进行施工用电总量估算： S(KW)=K(αηCOS P∑1K 1K 2+∑32K P )式中S —工地用电量（KVA ） K —备用系数；K 取1.05∑1P —全工地动力设备的额定输出功率总和(KW) ∑2P —全工地照明用电功率总和(KW)η —动力设备平均效率 (取0.85)COSα—电源功率因数 (平均取0.6)K1—全部动力同时使用系数 (取0.5)K2—动力负荷系数 (取0.75)K3—照明设备同时使用系数 (取0.7)∑1P=82.5（kw）∑2P=37（kw）S总=1.05[0.5×0.75×82.5/（0.85×0.6）＋37×0.7]=120.3225（kw）按S总选择变压器五、变压器容量、导线截面和电器的类型、规格：本工程总箱电源采用YJV-3×952+2×452铜芯电缆，总配电箱开关选用250A透明开关下配两个100A漏电断路器，分箱选用由一个100A透明开关控制40A—100A透明开关的四回路电箱。

临时用电方案➢动力用电1、根据施工现场场地情况，现场临时照明以及动力预计用电600KW，在L30层放置4个临时配电总盘，将三层分成东西南北四个区域（详见图纸），进线电缆为YJV-3*150+2*70, L10层的配电总盘编号为1AP1，1AP2, 1AP3, 1AP4，四个总盘分别从四个不同的变压器引来，目的是为了防止现场某个供电出现故障时造成大面积停电。

每个总盘带两个动力一级箱和两个照明一级箱。

两个动力一级箱分别带一二层对应区域的的动力用电，两个照明一级箱分别带一二层对应区域的照明用电。

然后在L10层放置76个二级动力分盘，L20层放置81个二级动力分盘。

2、L10层临时配电盘总盘电源进线由变压器引出，L10层的一级箱进线由配电总盘引出，采用YJV4*70+1*35电缆，由一级箱采用YJV3*25+2*16跳线的形式逐级引至二级箱。

3、L20层的一级箱进线由配电总盘引出，采用YJV4*70+1*35电缆，由一级箱采用YJV3*25+2*16跳线的形式逐级引至二级箱。

根据《施工现场临时用用电技术规范》规定，本供电系统采用TN-S三相五线制供电。

电缆沿柱子及建筑横梁架空敷设，在通过各通道的上方均加设醒目的标志，保证施工用电的安全。

具有专用保护零线的中性点直接接地系统示意图说明本工程低压配电系统用TN-C-S接地保护系统，专用保护零线应由工作接地线，配电室的零线或第一漏电保护器电源侧的零线引出，如下图所示：2.施工现场用电设备不得一部分设备作保护接地，另一部分设备作保护接地。

3.施工现场的电力系统严禁利用大地作相线或零线。

4.保护零线不得装设开关或熔断器。

5.保护零线应不小于工作零线的截面，同时必须满足机械强度要求。

6.与电气设备相连接的保护零线应为截面不小于2.5mm2 绝缘多股铜线，保护零线的统一标志为绿/黄两色线。

在任何情况下不准使用绿/黄双色线作负荷线。

7.变压器的工作接地电阻值应不大于4Ω，保护零线每一重复接地装置的接地电阻值应不大于10Ω。

施工现场临时用电组织设计一、工程概况本工程为大连长兴岛经济区工程建设事务中心负责新建的中华人民共和国长兴岛出入境检验检疫局综合实验项目。

总建筑面积8500 m2。

分成4个单体。

其中综合实验用房1#楼分成A、B两个区，其中A区地上六层，地下一层，B区地上一层，门卫一地上一层，；门卫二地上一层，接样室地上一层，全部为混凝土框架结构。

位于大连长兴岛综合区，由大连和平建筑安装工程有限公司承建。

施工范围包括：土建、电气、水暖等工程。

施工现场空中及地下无障碍物。

自备发电机组电源，回路线路长度分别为80m、100m、150m，由施工区东南侧进入施工现场。

施工现场临时用电工程采用三相四线，电源侧工作零线进行重复接地，然后配出工作零线和保护零线，形成五线制，并由总发电机组负荷侧配出至各分路分配电箱，使施工现场形成局部TN-S接零保护系统。

施工区域雷暴日数19.2d/a，土壤电阻系数0.8×10Ω·cm二、确定电源进线、配电装置、用电设备位置及线路本工程自备发电机组，采用YC-3×35+2×10三相五线电缆架空进入现场。

根据现场施工设备平面布置在现场配出四个动力回路。

各配出回路设置分配电箱，分配电箱均设置在负荷相对集中的位置。

具体线路走向详见“临时用电平面布置图”总配电箱及各分配电箱、开关箱均设重复接地。

三、负荷计算（一）用电设备一览表及设备容量计算（二）所有用电设备的计算负荷1、施工现场有许多用电设备，有以下几个问题需要考虑：⑴各用电设备不一定同时运行。

⑵各用电设备不可能同时满负荷运行。

⑶设备运行时存在着效率，即设备存在着功率损失。

⑷不同的设备其工作制并不相同。

⑸输电线路、变压器等本身存在着能量的损耗。

因此，用电设备的实际负荷P js与设备容量P s之间并不相等，应按下式计算：有功计算负荷P js (kw)：P js=k x×P s无功计算负荷Q js (kvar)：Q js=P js×tanφ视在计算负荷S js(kvA)：S js=√P js²+Q js²电流Ijs(kA)：I js=S js/√3×V e=P js/√3×V e cosφ以上各式中k x―需要系数；V e―用电设备的额定电压；cosφ、tanφ―用电设备的平均功率因子及对应的正确值。

工程项目施工用水用电量的计量及需求计划The following text is amended on 12 November 2020.某工程项目施工用水、用电量的计量及需求计划临时用水方案(1)临时用水布置说明临时用水的布置主要考虑到供临时区的生活用水、现场人员用水、厨房用水、消防用水及现场的施工用水组成。

(2)总用水量选择1) 生活用水Q1=K1D1N1/(24×3600)＝×120×140/(24×3600)＝0.48 L/sQ1――临时宿舍居住人员用水量。

D1――每人每日生活用水量，取0.45 L/d。

N1――最大住宿人数，按140人计算。

K1――小时变化系数。

2)厨房用水Q2＝K2D2N2/(8×3600)＝×15×140/(8×3600)＝0.40 L/sQ2――施工临时食堂用水量。

D2――每人每日生活用水量，取15 L/d。

N2――施工最高峰时人数，按140人计算。

K2――小时变化系数。

3) 施工区用水施工区用水主要集中在中后期系统管道试压、冲洗，其用水量每次不超过150m3/次。

在每次试压前才安临时管道至试压处，试压完毕后立即拆除此管道，以减少现场施工障碍物。

4) 消防用水根据有关规定临时消防用水按10 L/s计算。

Q3＝10 L/sQ1＋Q2＝＋=1.72 L/s＜Q3所以总用水量取Q＝10 L/s(3)临设区供水管管径的计算根据公式D=[(4q/(π×V×1000)]1/2计算供水管管径。

式中：D——供水管管径(m)q——用水量(L/S),取消灭火水量10L/SV——管中水流速度(m/s)，一般取1.5m/s。

π——圆周率临设区供水管管径：D=[(4×10××1000)]1/2=(m)=92mm考虑消防用水，本工程临设区给水管管径选用DN100管径。

卷内目录1、-----------------------------------------------------------------------安全专项施工方案2、-----------------------------------------------------项目特种作业人员登记表（电工）3、-------------------------------------------------------------------------------安全技术交底4、-------------------------------------------------------------------------------安全操作规程5、------------------------------------------------------------------------------------检查验收安全专项施工方案编制说明：1、专项方案应当由电气工程师负责进行编制，经公司审核后由公司技术负责人(蒋金生)签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章后方可实施。

2、施工现场必须与专项方案相符，专项方案必须有项目施工用电平面图和系统图（此两图必须做图牌，并悬挂于总配房显著位置）特种作业人员登记表GDAQ20105填写说明：1、此表填电工的特种证件；2、此表架子工的证件必须是省建设厅颁发并在有效期内，名单要求与第一卷及第十卷特种作业人员登记表的人员相符。

临时用电工程安全技术交底GDAQ330905 施工单位：填写说明：1、交底人为电气工程师邓志锋，接受交底人必须是持有广东省建设厅颁发的电工证的电工，且证件与人员相符。

建筑电工安全操作规程GDAQ340111一、建筑电工必须经省级建设行政主管部门考核合格，取得建筑施工特种作业人员操作证书，方可上岗。

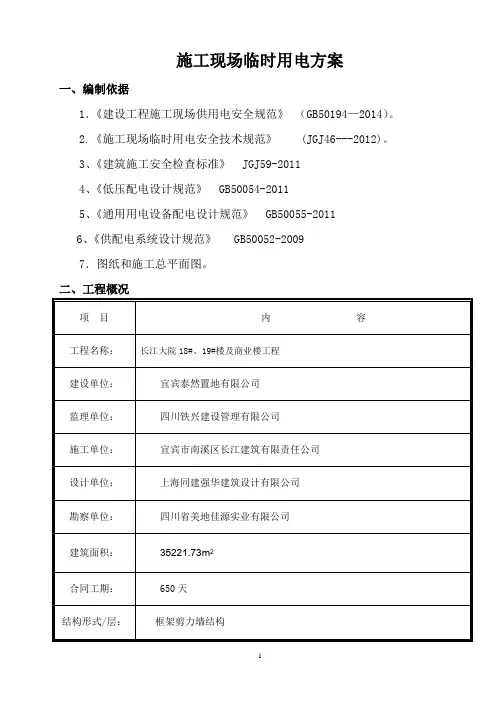

施工现场临时用电方案一、编制依据1．《建设工程施工现场供用电安全规范》（GB50194—2014）。

2.《施工现场临时用电安全技术规范》 (JGJ46---2012)。

3、《建筑施工安全检查标准》 JGJ59-20114、《低压配电设计规范》 GB50054-20115、《通用用电设备配电设计规范》 GB50055-20116、《供配电系统设计规范》 GB50052-20097．图纸和施工总平面图。

二、工程概况三、主要施工用电设备施工机械明细表四、总负荷计算及主干电缆选择现根据施工现场用电设备（如塔吊、搅拌机、室外电梯、振捣器、木工加工器械以及水泵、电焊机、照明器械、钢筋加工机械等）实际情况，按需要系数法确定计算负荷计算负荷。

参阅《建筑施工现场临时用电施工组织设计》，选取K x与COSΦ。

用电设备组的计算负荷。

1．本工程总供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6，照明用电按动力用电的10%考虑。

P1=381.1KWP2=165KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2）=1.05×（0.6×381.1/0.75+0.6×165）=424.07 KVAP照明=P×0.1=424.07×0.1=42.4 KVAP总=P+P照明=424.07+42.4 =466.48 KVA2．总的计算电流计算I js = S j s/(1.732×U e) = 466.48/(1.732×0.38) = 708.94 A3．总干线电缆选型根据以上数据，干线电缆采用YJV22-3*185+1*95电缆由变压器敷设至施工现场总配电室五、配电变压器、分配电箱及干线电缆选型根据计算总容量708.94 A，施工现场东侧有一变配电室，根据现场情况甲方将分三路电缆敷设至施工现场18#、19#楼及商业楼总配电箱，进入施工现场的电缆架高敷设，安全，满足施工用电要求。

施工现场临时用电施工组织设计1、工程概况：略2、用电设备计划：（1）施工用电动机械设备统计表：（2）施工现场所需照明负荷1办公区、生活区用电负荷①施工现场照明用电负荷②办公区用电负荷3、负荷计算3—1、单台设备负荷计算方法P ji=P e/η (3—1—1)I=P e/ ( 3 ×Un×cosφ×η) (3—1—2)Pj1—用电设备的有功计算负荷（KW） Pe—用电设备的设备容量η—用电设备的效率3—2、各用电设备组负荷计算方法P js=K x×Σ p e (3—2—1)Q js=P js×tgφ (3—2—2)S js= (p2js+Q2js) (3—2—3)I js=S js/ 3 × U N (3—2—4)Pjx—用电设备组的有功计算负荷（KW）Qjx—用电设备组的无功计算负荷（KVAR）Sjx—用电设备组的视在计算负荷（KVA）∑Pe—用电设备组的设备的容量总和，不包括用电设备容量负荷（KW） Kx用电设备组的需要系数tgф—与功率因数角相对应的正切值3—3、总配电箱的负荷计算方法P js=K pΣ p js (3—3—1)Q jz=K pΣQ js (3—3—2)S jz= (p2jz+Q2jz) (3—3—3)I jz=S jz/ 3 × U N (3—3—4)或采用下列公式用电负荷计算：S SH=1.05-1.1(K1ΣP1/cosφ+K2ΣP2+……+KΣPn)由公式求得施工现场设备用电量后,即为施工现场所需供电总容量,即S Z≥ S SH式中：S Z：施工现场供电所提供的总容量（KVA）；S SH：施工现场用电设备所需总容量（KVA）；ΣPn：用电设备功率的总和（kW）；K：电动机同时使用系数，10台以内取0.7，11-30台取0.6，30台以上取0.5；电焊机同时使用系数，3—10台取0.6，10台以上取0.5；1.05—1.10：容量损失系数；η：电动机效率系数，平均为0.75—0.90，一般为0.85;cosφ：电动机平均功率因数，施工现场最高取0.75—0.78，一般取0.65—0.75。
