2、施工现场临时用电设备明细表

检查周期表
注：工程公司每月对现场进行一次安全检查，其中包括对施工单位自检资料齐全性和符合性的检查；同时在用电申请批准之后的送电检查时。

施工现场临时用电电气材料明细表
施工现场临时用电验收记录表
施工现场接地极做法详图记录表
施工现场漏电保护器功能试验记录表
施工现场临时用电日常巡查记录表
工程名称：杭锦旗综合文化活动中心配电箱（柜）编号：月份：
巡视情况必须真实填写，每天至少保证巡视一次。

资料
资料
特种作业人员登记表
工程名称：表A7.3。

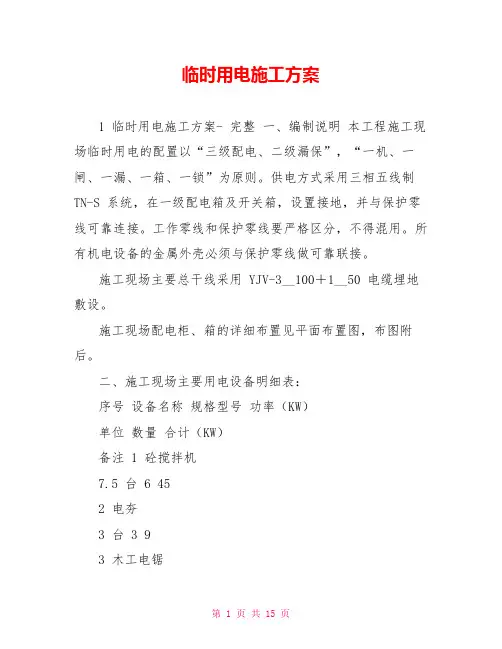

临时用电施工方案1 临时用电施工方案- 完整一、编制说明本工程施工现场临时用电的配置以“三级配电、二级漏保”，“一机、一闸、一漏、一箱、一锁”为原则。

供电方式采用三相五线制TN-S 系统，在一级配电箱及开关箱，设置接地，并与保护零线可靠连接。

工作零线和保护零线要严格区分，不得混用。

所有机电设备的金属外壳必须与保护零线做可靠联接。

施工现场主要总干线采用 YJV-3__100＋1__50 电缆埋地敷设。

施工现场配电柜、箱的详细布置见平面布置图，布图附后。

二、施工现场主要用电设备明细表：序号设备名称规格型号功率（KW）单位数量合计（KW）备注 1 砼搅拌机7.5 台 6 452 电夯3 台 3 93 木工电锯5.5 台 2 114 震动棒5 调直机10 台 2 206 切割机5.5 台 2 117 沙浆搅拌机3 台4 128 交流电焊机15 台 6 909 水泵3 台 3 910 卷扬机7.5 台 2 15 11 对焊机100 台 2 20__ 12 室内照明413 室外照明6三、确定计算负荷，及电缆选择 1 1 、确定计算负荷总用电量：S=K 1sum; S 1 COSPhi;+K 2sum; S 2 +K3sum; S 3 +K4 sum; S 42 式中：S-----供电设备总需要用电量（KW）S 1-----电动机额定容量（ KW ）S 2-----电焊机容量（ KW ）S 3-----室内照明总容量（ KW ）S 4-----室外照明总容量（ KW ）K 4 =1.0 根据施工机械表中用电设备功率，计算得：1）动力设备上用电功率：sum; S 1 =144.6 KW 2）电焊机功率之和：sum; S 2 =290 KW 3）室内照明总容量：sum; S 3 =4 KW 4）室外照明总容量：sum; S 4 =6KW 总用电量：S=K 1sum; S 1 COSPhi;+K 2sum; S 2 +K 3sum; S 3 +K4 sum; S 4asymp;244KW2 2 、各线路电缆的选择1）根据临时用电平面布置图及设备分布情况，干线电缆的选择如下：至总箱 A 的电缆为：YJV－3__100＋1__50 总箱到分箱的电缆位：VV22－3__50＋1__25 分箱到开关箱电缆为：YJV－4__25＋1__16 开关箱到用电设备：RVV-4__10、RVV-4__2.5 四、临时用电技术安全措施 1 1 、安全用电技术措施保护接地、接零此工程采用ＴＮ-Ｓ供电系统。

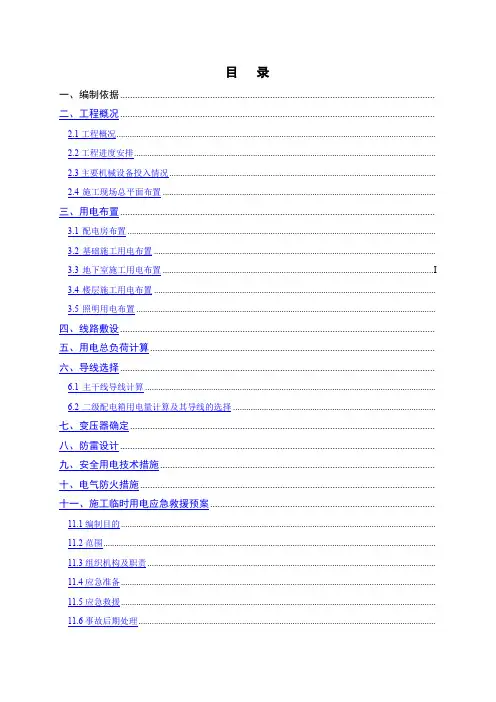

目录一、编制依据..............................................................................................................................二、工程概况..............................................................................................................................2.1工程概况.................................................................................................................................................2.2工程进度安排.........................................................................................................................................2.3主要机械设备投入情况.........................................................................................................................2.4施工现场总平面布置 ............................................................................................................................三、用电布置..............................................................................................................................3.1配电房布置 ............................................................................................................................................3.2基础施工用电布置 ................................................................................................................................3.3地下室施工用电布置 (I)3.4楼层施工用电布置 ................................................................................................................................3.5照明用电布置 ........................................................................................................................................四、线路敷设..............................................................................................................................五、用电总负荷计算..................................................................................................................六、导线选择..............................................................................................................................6.1主干线导线计算 ....................................................................................................................................6.2二级配电箱用电量计算及其导线的选择 ............................................................................................七、变压器确定..........................................................................................................................八、防雷设计..............................................................................................................................九、安全用电技术措施..............................................................................................................十、电气防火措施...................................................................................................................... 十一、施工临时用电应急救援预案..........................................................................................11.1编制目的...............................................................................................................................................11.2范围.......................................................................................................................................................11.3组织机构及职责...................................................................................................................................11.4应急准备...............................................................................................................................................11.5应急救援...............................................................................................................................................11.6事故后期处理.......................................................................................................................................十二、附图..................................................................................................................................临时用电施工组织设计为了规范工地用电管理，合理利用国家电力资源。

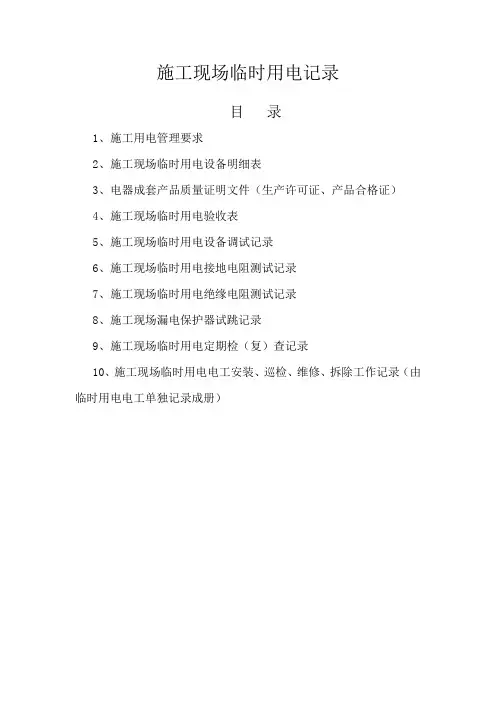

施工现场临时用电记录目录1、施工用电管理要求2、施工现场临时用电设备明细表3、电器成套产品质量证明文件（生产许可证、产品合格证）4、施工现场临时用电验收表5、施工现场临时用电设备调试记录6、施工现场临时用电接地电阻测试记录7、施工现场临时用电绝缘电阻测试记录8、施工现场漏电保护器试跳记录9、施工现场临时用电定期检（复）查记录10、施工现场临时用电电工安装、巡检、维修、拆除工作记录（由临时用电电工单独记录成册）施工用电管理要求1、现场电工应每月对接地装置、绝缘电阻进行一次检测，并做好记录。

公司、上级主管部门的抽测也应做好记录。

检测达不到要求应整改，直至满足阻值要求。

2、现场电工应每周对每只漏电保护器进行试跳，并记录，达不到要求应修理或更换。

3、现场电工应将每天巡视、维修情况作详细记录，巡查内容包括：配电线路、配电设备、用电设备等，并填写记录。

4、项目部安全员与现场电工应每月对临时用电工程进行一次定期检查；公司（分公司）每季对临时用电工程进行一次检查，并填写定期检（复）查表。

施工现场临时用电设备明细表序号设备名称数量（台）设备数据总容量（KW）备注容量/台（KW）相数（相）功率因素电压（V）暂载率（%）填写人:施工现场临时用电验收表验收日期:序号验收项目验收内容验收结果1 临时用电施工组织设计是否按临时施工用电组织设计要求实施总体布设2 用电保护方式施工现场应按实际情况采用接零或接地保护3 外电防护外电防护要有可靠的防护措施,防护要严密,达到安全要求4 支线架设配电箱引入引出线要采用套管或横担进出电线要排列整齐,匹配合理严禁使用绝缘差、老化、破皮电线，防止漏电电杆、横担应符合要求，线路应采用绝缘子固定，线路过道要有可靠的保护线路直接埋地，敷设深度不小于0.7米，引出地面从2m高度至地下0.2m处,必须架设防护套管现场应使用五芯电缆5 现场照明照明专用回路应有漏电保护灯具金属外壳应作接零保护室内线路及灯具安装高度高于2.5米潮湿作业使用36V以下安全电压,线路不乱接乱拉手持照明灯使用36V以下电源供电6 架设低压干线不准采用竹质电杆，电杆应设横担和绝缘子电线不能架设在脚手架或树上等处架空线离地按规定有足够的高度7 配电箱配电箱制作要符合规范要求，有防雨措施，门锁齐全严禁使用木质电箱电器安装要符合规范要求8 开关箱开关箱要符合一机一闸一漏一箱，箱内无杂物，不积灰配电箱与开关箱之间距离应在30m以内，用电设备与开关箱水平距离不超过3m，配电箱的下沿离地面大于1.4m,小于1.6m,箱内严禁动力、照明混用严禁用其它金属丝代替熔丝9 接零接地严禁接地接零混接,接地装置应合规范10 变配电装置露天变压器设置符合规范要求,配电间安全防护措施和安全用具、警告标志齐全，配电间门要外开，室内装置合规范验收意见验收人员:注：验收栏目内有数据的，在验收栏目内填写实测数据或文字说明。

施工现场临时用电设备检查记录表（每周填写一次，参照临时用电方案及施工现场临时用电设备明细表、接地电阻测试记录）工程名称： 检查日期： （星期 ）天气： 编号：电机数据绝缘电阻 接地（零）线防雷接地电阻Ω）≤10Ω 漏电开头功率 （KM ）相数 （相） 电压 （V ） 绕组对壳 （M Ω）>0.5 M Ω 相间（MΩ）>0.5M Ω 接地（零）线电阻（Ω）≤4 Ω截面积（mm 2）不小于205mm2 动作时间（s ）小于0.1s 动作电流（mA ）不大于15mA外绝缘层检查 塔吊 32.8 3 380 0.7M Ω 0.7M Ω 3.2Ω 205 4.5Ω 0．1 15 良好 搅拌机 30 3 380 0.8M Ω 0.8M Ω 3.4Ω 205 4.2Ω 0．1 15 良好 搅拌机 14 3 380 0.9M Ω 0.9M Ω 3.2Ω 205 4Ω 0．1 15 良好 弯曲机 2.2 3 380 0.8M Ω 0.8M Ω 3.6Ω 205 4.5Ω 0．1 15 良好 对焊机 60 3 380 0.8M Ω 0.8M Ω 3.1Ω 205 4.2Ω 0．1 15 良好 拉丝机 7.5 3 380 0.7M Ω 0.7M Ω 3.3Ω 205 4Ω 0．1 15 良好 切断机 2.2 3 380 0.8M Ω 0.8M Ω 3.6Ω 205 4.2Ω 0．1 15 良好 平刨机 0.75 3 380 0.9M Ω 0.9M Ω 3.3Ω 205 4.3Ω 0．1 15 良好 圆盘锯 0.75 3 380 0.7M Ω 0.7M Ω 3.4Ω 205 4Ω 0．1 15 良好 振捣棒 1.1 3 380 0.7M Ω 0.7M Ω 3.6Ω 205 4Ω 0．1 15 良好 钢筋切割机2.233800.7M Ω0.7M Ω3.3Ω2054.2Ω 0．1 15 良好 兆欧表型号：接地电阻流比计 电压： 380 V检查电工签名：注：绝缘电阻>0.5 M Ω，接地（零）电阻≤4 Ω，防雷接地电阻≤10Ω。

施工现场临时用电施工组织设计1、工程概况：略2、用电设备计划：（1）施工用电动机械设备统计表：（2）施工现场所需照明负荷1办公区、生活区用电负荷①施工现场照明用电负荷②办公区用电负荷3、负荷计算3—1、单台设备负荷计算方法P ji=P e/η (3—1—1)I=P e/ ( 3 ×Un×cosφ×η) (3—1—2)Pj1—用电设备的有功计算负荷（KW） Pe—用电设备的设备容量η—用电设备的效率3—2、各用电设备组负荷计算方法P js=K x×Σ p e (3—2—1)Q js=P js×tgφ (3—2—2)S js= (p2js+Q2js) (3—2—3)I js=S js/ 3 × U N (3—2—4)Pjx—用电设备组的有功计算负荷（KW）Qjx—用电设备组的无功计算负荷（KVAR）Sjx—用电设备组的视在计算负荷（KVA）∑Pe—用电设备组的设备的容量总和，不包括用电设备容量负荷（KW） Kx用电设备组的需要系数tgф—与功率因数角相对应的正切值3—3、总配电箱的负荷计算方法P js=K pΣ p js (3—3—1)Q jz=K pΣQ js (3—3—2)S jz= (p2jz+Q2jz) (3—3—3)I jz=S jz/ 3 × U N (3—3—4)或采用下列公式用电负荷计算：S SH=1.05-1.1(K1ΣP1/cosφ+K2ΣP2+……+KΣPn)由公式求得施工现场设备用电量后,即为施工现场所需供电总容量,即S Z≥ S SH式中：S Z：施工现场供电所提供的总容量（KVA）；S SH：施工现场用电设备所需总容量（KVA）；ΣPn：用电设备功率的总和（kW）；K：电动机同时使用系数，10台以内取0.7，11-30台取0.6，30台以上取0.5；电焊机同时使用系数，3—10台取0.6，10台以上取0.5；1.05—1.10：容量损失系数；η：电动机效率系数，平均为0.75—0.90，一般为0.85;cosφ：电动机平均功率因数，施工现场最高取0.75—0.78，一般取0.65—0.75。
