施工现场临时用电设备明细表

临时用电方案➢动力用电1、根据施工现场场地情况，现场临时照明以及动力预计用电600KW，在L30层放置4个临时配电总盘，将三层分成东西南北四个区域（详见图纸），进线电缆为YJV-3*150+2*70, L10层的配电总盘编号为1AP1，1AP2, 1AP3, 1AP4，四个总盘分别从四个不同的变压器引来，目的是为了防止现场某个供电出现故障时造成大面积停电。

每个总盘带两个动力一级箱和两个照明一级箱。

两个动力一级箱分别带一二层对应区域的的动力用电，两个照明一级箱分别带一二层对应区域的照明用电。

然后在L10层放置76个二级动力分盘，L20层放置81个二级动力分盘。

2、L10层临时配电盘总盘电源进线由变压器引出，L10层的一级箱进线由配电总盘引出，采用YJV4*70+1*35电缆，由一级箱采用YJV3*25+2*16跳线的形式逐级引至二级箱。

3、L20层的一级箱进线由配电总盘引出，采用YJV4*70+1*35电缆，由一级箱采用YJV3*25+2*16跳线的形式逐级引至二级箱。

根据《施工现场临时用用电技术规范》规定，本供电系统采用TN-S三相五线制供电。

电缆沿柱子及建筑横梁架空敷设，在通过各通道的上方均加设醒目的标志，保证施工用电的安全。

具有专用保护零线的中性点直接接地系统示意图说明本工程低压配电系统用TN-C-S接地保护系统，专用保护零线应由工作接地线，配电室的零线或第一漏电保护器电源侧的零线引出，如下图所示：2.施工现场用电设备不得一部分设备作保护接地，另一部分设备作保护接地。

3.施工现场的电力系统严禁利用大地作相线或零线。

4.保护零线不得装设开关或熔断器。

5.保护零线应不小于工作零线的截面，同时必须满足机械强度要求。

6.与电气设备相连接的保护零线应为截面不小于2.5mm2 绝缘多股铜线，保护零线的统一标志为绿/黄两色线。

在任何情况下不准使用绿/黄双色线作负荷线。

7.变压器的工作接地电阻值应不大于4Ω，保护零线每一重复接地装置的接地电阻值应不大于10Ω。

施工现场临时用电方案材料一、编制依据二、工程概况三、主要施工用电设备施工机械明细表四、配电箱及干线电缆选型根据现场情况甲方将分一路电缆敷设至施工现场总配电箱，进入施工现场的电缆架高敷设，安全，满足施工用电要求。

（一）、配电箱与开关箱1、本工程临时用电采用TN-S三相五线三级配电二级保护，三级配电指标总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置，二级保护指总配电箱、开关箱，均必须经漏电保护开关保护。

2、配电箱的材质和安置要求(1)配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。

(2)固定式配电箱、开关箱的中心与地面的垂直距离为1.4m—1.6m；移动式配电箱、开关箱的中心与地面的垂直距离宜为0.8m—1.6m。

(3)分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

(4)配电箱、开关箱应装设在干燥、通风及常温场；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源供烤的场所。

(5)配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品，不得有灌木、杂草。

(6)配电箱、开关箱必须有防水、防尘设施，必须有门锁。

3、配电箱开关箱装设的电器要求(1)常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。

(2)配电箱内的电器，应安装在金属或非木质的绝缘安装板上。

(3)配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零，保护接零必须采用标准的黄|绿双色线及专用接线板连接，与工作零线应有明显的区别。

(4)配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。

(5)导线的进出口处，应加强绝缘，并将导线卡固。

(6)配电箱、开关箱内优先选用铜线。

为了保证可靠的电气连接，保护零线应按规范采用适当的材料。

(7)所有配电箱，均应标明其名称、用途，并作出分路标记。

现场临时用电检查记录各表
(总12页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
检查周期表
查；同时在用电申请批准之后的送电检查时。

施工现场临时用电电气材料明细表
施工现场临时用电验收记录表
续表D3
续表D3
施工现场接地极做法详图记录表
施工现场接地电阻测试记录表
施工现场绝缘电阻测试记录表
施工现场漏电保护器功能试验记录表
施工现场临时用电日常巡查记录表
工程名称：杭锦旗综合文化活动中心配电箱（柜）编号：月份：
特种作业人员登记表工程名称：。

工程项目施工用水用电量的计量及需求计划The following text is amended on 12 November 2020.某工程项目施工用水、用电量的计量及需求计划临时用水方案(1)临时用水布置说明临时用水的布置主要考虑到供临时区的生活用水、现场人员用水、厨房用水、消防用水及现场的施工用水组成。

(2)总用水量选择1) 生活用水Q1=K1D1N1/(24×3600)＝×120×140/(24×3600)＝0.48 L/sQ1――临时宿舍居住人员用水量。

D1――每人每日生活用水量，取0.45 L/d。

N1――最大住宿人数，按140人计算。

K1――小时变化系数。

2)厨房用水Q2＝K2D2N2/(8×3600)＝×15×140/(8×3600)＝0.40 L/sQ2――施工临时食堂用水量。

D2――每人每日生活用水量，取15 L/d。

N2――施工最高峰时人数，按140人计算。

K2――小时变化系数。

3) 施工区用水施工区用水主要集中在中后期系统管道试压、冲洗，其用水量每次不超过150m3/次。

在每次试压前才安临时管道至试压处，试压完毕后立即拆除此管道，以减少现场施工障碍物。

4) 消防用水根据有关规定临时消防用水按10 L/s计算。

Q3＝10 L/sQ1＋Q2＝＋=1.72 L/s＜Q3所以总用水量取Q＝10 L/s(3)临设区供水管管径的计算根据公式D=[(4q/(π×V×1000)]1/2计算供水管管径。

式中：D——供水管管径(m)q——用水量(L/S),取消灭火水量10L/SV——管中水流速度(m/s)，一般取1.5m/s。

π——圆周率临设区供水管管径：D=[(4×10××1000)]1/2=(m)=92mm考虑消防用水，本工程临设区给水管管径选用DN100管径。

卷内目录1、-----------------------------------------------------------------------安全专项施工方案2、-----------------------------------------------------项目特种作业人员登记表（电工）3、-------------------------------------------------------------------------------安全技术交底4、-------------------------------------------------------------------------------安全操作规程5、------------------------------------------------------------------------------------检查验收安全专项施工方案编制说明：1、专项方案应当由电气工程师负责进行编制，经公司审核后由公司技术负责人(蒋金生)签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章后方可实施。

2、施工现场必须与专项方案相符，专项方案必须有项目施工用电平面图和系统图（此两图必须做图牌，并悬挂于总配房显著位置）特种作业人员登记表GDAQ20105填写说明：1、此表填电工的特种证件；2、此表架子工的证件必须是省建设厅颁发并在有效期内，名单要求与第一卷及第十卷特种作业人员登记表的人员相符。

临时用电工程安全技术交底GDAQ330905 施工单位：填写说明：1、交底人为电气工程师邓志锋，接受交底人必须是持有广东省建设厅颁发的电工证的电工，且证件与人员相符。

建筑电工安全操作规程GDAQ340111一、建筑电工必须经省级建设行政主管部门考核合格，取得建筑施工特种作业人员操作证书，方可上岗。

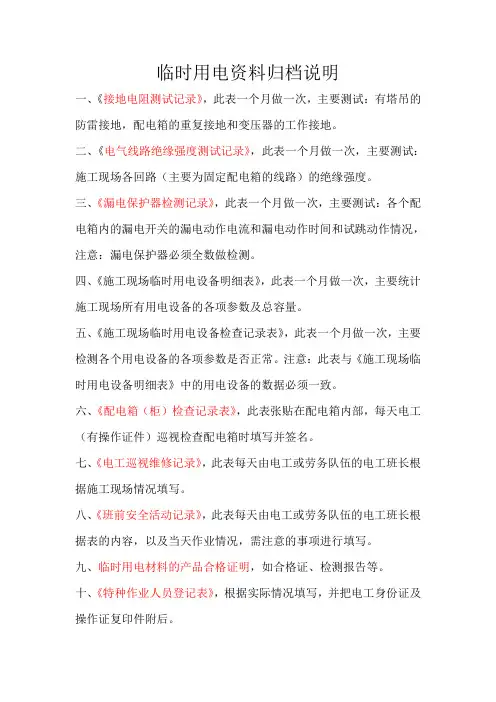

临时用电资料归档说明一、《接地电阻测试记录》，此表一个月做一次，主要测试：有塔吊的防雷接地，配电箱的重复接地和变压器的工作接地。

二、《电气线路绝缘强度测试记录》，此表一个月做一次，主要测试：施工现场各回路（主要为固定配电箱的线路）的绝缘强度。

三、《漏电保护器检测记录》，此表一个月做一次，主要测试：各个配电箱内的漏电开关的漏电动作电流和漏电动作时间和试跳动作情况，注意：漏电保护器必须全数做检测。

四、《施工现场临时用电设备明细表》，此表一个月做一次，主要统计施工现场所有用电设备的各项参数及总容量。

五、《施工现场临时用电设备检查记录表》，此表一个月做一次，主要检测各个用电设备的各项参数是否正常。

注意：此表与《施工现场临时用电设备明细表》中的用电设备的数据必须一致。

六、《配电箱（柜）检查记录表》，此表张贴在配电箱内部，每天电工（有操作证件）巡视检查配电箱时填写并签名。

七、《电工巡视维修记录》，此表每天由电工或劳务队伍的电工班长根据施工现场情况填写。

八、《班前安全活动记录》，此表每天由电工或劳务队伍的电工班长根据表的内容，以及当天作业情况，需注意的事项进行填写。

九、临时用电材料的产品合格证明，如合格证、检测报告等。

十、《特种作业人员登记表》，根据实际情况填写，并把电工身份证及操作证复印件附后。

十一、《临时用电安全技术交底》，根据现场情况进行交底，时间和次数，每半年是好一次，也可根据现场情况，增加次数，但对于新来电工，必须及时进行交底和登记。

十二、《施工现场临时用电安全管理协议》，每家施工单位进场时，项目部及时与之签定此协议，并进行归档保存。

十三、《施工现场临时用电组织设计》，归档。

十四、临时用电培训记录，有照片、时间，内容等。

培训次数及时间根据现场情况确定。

上述各项内容，可以先根据海南省安全资料软件上有的内容的表格来做，也可以自己根据现场实际情况来做，但是最好要资料全面，不要缺项，因为公司检查，是看资料全不全，有没有漏项，但是省里面检查，是看符不符合自己省里的标准，所以，资料软件上有的表格归好按照资料软件上的来做。

施工现场临时用电方案一、编制依据1．《建设工程施工现场供用电安全规范》（GB50194—2014）。

2.《施工现场临时用电安全技术规范》 (JGJ46---2012)。

3、《建筑施工安全检查标准》 JGJ59-20114、《低压配电设计规范》 GB50054-20115、《通用用电设备配电设计规范》 GB50055-20116、《供配电系统设计规范》 GB50052-20097．图纸和施工总平面图。

二、工程概况三、主要施工用电设备施工机械明细表四、总负荷计算及主干电缆选择现根据施工现场用电设备（如塔吊、搅拌机、室外电梯、振捣器、木工加工器械以及水泵、电焊机、照明器械、钢筋加工机械等）实际情况，按需要系数法确定计算负荷计算负荷。

参阅《建筑施工现场临时用电施工组织设计》，选取K x与COSΦ。

用电设备组的计算负荷。

1．本工程总供电容量按以下公式计算：P=1.05（K1×ΣP1/cosΨ＋K2ΣP2）式中P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定容量（KVA）；cosΨ——电动机的平均功率因数，取0.75；K1取0.6，K2取0.6，照明用电按动力用电的10%考虑。

P1=381.1KWP2=165KWP=1.05（K1×ΣP1/cosΨ＋K2ΣP2）=1.05×（0.6×381.1/0.75+0.6×165）=424.07 KVAP照明=P×0.1=424.07×0.1=42.4 KVAP总=P+P照明=424.07+42.4 =466.48 KVA2．总的计算电流计算I js = S j s/(1.732×U e) = 466.48/(1.732×0.38) = 708.94 A3．总干线电缆选型根据以上数据，干线电缆采用YJV22-3*185+1*95电缆由变压器敷设至施工现场总配电室五、配电变压器、分配电箱及干线电缆选型根据计算总容量708.94 A，施工现场东侧有一变配电室，根据现场情况甲方将分三路电缆敷设至施工现场18#、19#楼及商业楼总配电箱，进入施工现场的电缆架高敷设，安全，满足施工用电要求。

施工现场临时用电施工组织设计1、工程概况：略2、用电设备计划：（1）施工用电动机械设备统计表：（2）施工现场所需照明负荷1办公区、生活区用电负荷①施工现场照明用电负荷②办公区用电负荷3、负荷计算3—1、单台设备负荷计算方法P ji=P e/η (3—1—1)I=P e/ ( 3 ×Un×cosφ×η) (3—1—2)Pj1—用电设备的有功计算负荷（KW） Pe—用电设备的设备容量η—用电设备的效率3—2、各用电设备组负荷计算方法P js=K x×Σ p e (3—2—1)Q js=P js×tgφ (3—2—2)S js= (p2js+Q2js) (3—2—3)I js=S js/ 3 × U N (3—2—4)Pjx—用电设备组的有功计算负荷（KW）Qjx—用电设备组的无功计算负荷（KVAR）Sjx—用电设备组的视在计算负荷（KVA）∑Pe—用电设备组的设备的容量总和，不包括用电设备容量负荷（KW） Kx用电设备组的需要系数tgф—与功率因数角相对应的正切值3—3、总配电箱的负荷计算方法P js=K pΣ p js (3—3—1)Q jz=K pΣQ js (3—3—2)S jz= (p2jz+Q2jz) (3—3—3)I jz=S jz/ 3 × U N (3—3—4)或采用下列公式用电负荷计算：S SH=1.05-1.1(K1ΣP1/cosφ+K2ΣP2+……+KΣPn)由公式求得施工现场设备用电量后,即为施工现场所需供电总容量,即S Z≥ S SH式中：S Z：施工现场供电所提供的总容量（KVA）；S SH：施工现场用电设备所需总容量（KVA）；ΣPn：用电设备功率的总和（kW）；K：电动机同时使用系数，10台以内取0.7，11-30台取0.6，30台以上取0.5；电焊机同时使用系数，3—10台取0.6，10台以上取0.5；1.05—1.10：容量损失系数；η：电动机效率系数，平均为0.75—0.90，一般为0.85;cosφ：电动机平均功率因数，施工现场最高取0.75—0.78，一般取0.65—0.75。

临时用电负荷计算一、负荷计算的目的：电力负荷：建筑施工现场的供电系统所需要的电能通常是经过降压变电所从电力系统中获得的。

因此，合理的选择各级变电所中的变压器，主要电气设备以及配电导线等是保证供电系统安全可靠的重要前提。

电力负荷计算是为确定施工现场供电系统中各个环节电力负荷的大小，以便正确的选择和复核供电系统中的各个元件（包括变压器、自备发电机、电线、电缆、各种开关、控制设备等）。

负荷计算是否正确合理，影响到电器、导线、电缆是否经济合理。

过大则费用增多，造成浪费；过小则导致过热，引起绝缘老化，甚至引发火灾事故。

建筑施工现场用电负荷变化多，情况复杂，影响计算准确的因素较多，所以，现场电力负荷计算应力求切合实际，力求合理。

二、负荷计算方法：计算负荷是按发热条件选择电气设备的一个假定负荷，它所产生的热效根据计算负荷选择导线及电气设备，在运行中的最高温升不超过导线和电器的温升允许值。

目前施工中常采用的方法是需要系数法，在确定计算负荷计算之前，应首先确定用电设备容量。

1、用电设备容量（Pe）的确定：设备容量（Pe）是指换算到规定工作制下的设备额定容量（额定功率），它不包括备用设备的额定容量（额定功率）。

建筑供电系统中各用电设备的额定工作条件不同，有的可直接相加，但有的在计算中就不能简单的把铭牌上规定的额定功率直接相加，必须首先把额定功率换算到统一规定的工作制下的功率后才能相加。

换算到统一规定的工作制下的额定功率称为“设备容量”，用P e表示。

用电设备按工作制可分为三种：（1）长期连续工作制：长期连续工作制指在规定环境温度下连续运行，设备任何部分的这类设备的P e值就是其铭牌的额定容量KW，即：P e=P N（2）短时工作制：短时工作制是指运行时间短而停歇时间长，设备在工作时间内的温升不足以达到稳定温升，而在间歇时间内足以使温升冷却到环境温度。

这类用电设备容量P e值就是其铭牌上标明的额定功率值，即：P e=P N（3）反复短时周期工作制：反复短时工作制指设备以断续方式反复进行工作，工作时间与停歇时间相互交替重复。
