毫米波治疗仪产品技术要求zckf

(百全)毫米波治疗仪使用说明书
一、适用人群
二、禁忌证：
（1）禁止直接照射眼睛，可照射太阳穴。

（2）异体器官移植者禁用。

（例如：肾移植、肝移植、干细胞移植等禁用）。

（3）带有心脏起搏器、电子肺或体内带有金属或（3）浩物者（动脉支架/钢钉/钢板/人工关节/人浩晶状体）局部禁止照射，最少需要离开横向距离10CM。

（4）孕妇禁止照射小腹和腰骶部。

（5）5周岁以下儿童禁用；6-12周岁儿童慎用。

（6）注射玻璃酸钠的患者2周内禁用。

（7）大量出血的重症，急性发作期禁用。

（例如：胃底静脉曲张、颅脑出血）
（8）多脏器衰竭禁用。

（9）未明确确诊的疑难杂症，慎用。

（10）三期高而卡（bp180/110mmHa以上）禁用。

三、适用范围：
本产品通过改善局部血液循环对软组织感染、伤口感染、静脉炎、无菌性炎症起到消炎、消肿、止痛、促进血液循环和组织生长恢复、伤口愈合的目的。

四、正常工作条件：
充电电源输入：AC220V50Hz
温度：+5℃～+40℃
相对湿度：≤80%
大气压力：860hpa～1060hpa
治疗仪应放置在无强电磁场干扰的环境中，避免阳光直接照射。

北京中成康富科技股份有限公司成立于2004年，是国内专业从事毫米波医用设备研制、开发、生产和经营的数字化高科技股份制企业，致力于为医疗机构打造“软件+硬件+服务”于一体的数字健康解决方案，是世界毫米波医疗领域三大供应商之一。

2.性能指标2.1使用性能2.1.1工作频率：a) 等幅(D 拱)毫米波：36GHz±1GHz；b) 脉冲(M 拱)毫米波：36GHz±1GHz；c) 聚能(T 拱)毫米波：42GHz±0.8GHz。

2.1.2功率密度：a)等幅(D 拱)毫米波出口功率密度：6.5mW/cm2 (单个辐射头)，偏差不大于±30%；b)脉冲(M 拱)毫米波出口功率密度：5mW/cm2(单个辐射头)，偏差不大于± 30%；c)中强等幅(M 拱)毫米波出口功率密度：9mW/cm2(单个辐射头)，偏差不大于±30%；d)聚能(T 拱)毫米波出口功率密度：6.5mW/cm2(单个辐射头)，偏差不大于±30%。

2.1.3辐照面积：a) 等幅(D 拱)毫米波出口辐照面积：(6.3±0.5) cm2；b) 脉冲(M 拱)毫米波出口辐照面积：(6.3±0.5) cm2；c) 聚能(T 拱)毫米波出口辐照面积：(6.3±0.5) cm2。

2.1.4 治疗时间具有定时装置，治疗时间范围 0min～40min，默认设定为 30min，误差不超过±2%。

治疗时间结束应能自动切断毫米波发射和停止红外加热片（环形）发热。

2.1.5 差频值每组中两个治疗头之间频率差应≤0.4GHz。

2.1.6 拱和治疗头行程a）拱沿治疗床水平行程不小于 1000mm；b) 治疗头垂直行程不小于 200mm；c) 治疗头分合行程不小于 400mm。

2.1.7红外加热片温度a)红外加热片（环形）表面发热平均温度≤41℃； b)红外加热片（方形）表面发热平均温度≤60℃。

2.1.8输出指示毫米波治疗仪每路输出均有输出状态指示。

2.2环境试验要求将毫米波治疗仪的关键部件进行环境试验。

环境试验要求符合 GB/T 14710 中气候环境试验 II 组，机械环境试验 II 组的规定。

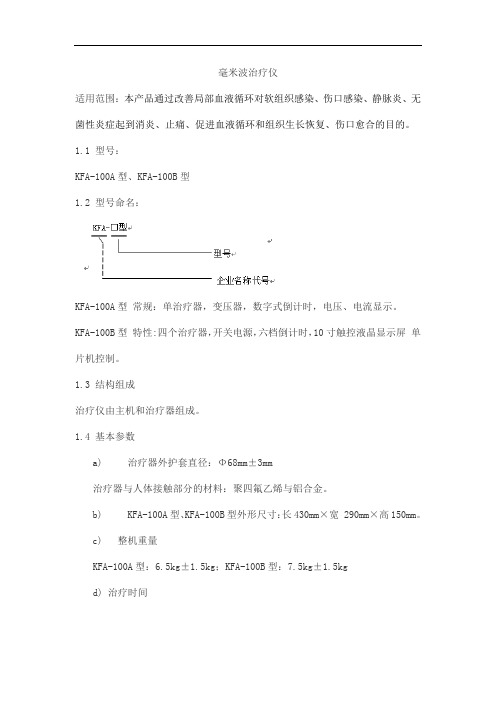

毫米波治疗仪适用范围：本产品通过改善局部血液循环对软组织感染、伤口感染、静脉炎、无菌性炎症起到消炎、止痛、促进血液循环和组织生长恢复、伤口愈合的目的。

1.1 型号：KFA-100A型、KFA-100B型1.2 型号命名：KFA-100A型常规：单治疗器，变压器，数字式倒计时，电压、电流显示。

KFA-100B型特性:四个治疗器，开关电源，六档倒计时，10寸触控液晶显示屏单片机控制。

1.3 结构组成治疗仪由主机和治疗器组成。

1.4 基本参数a) 治疗器外护套直径：Φ68mm±3mm治疗器与人体接触部分的材料：聚四氟乙烯与铝合金。

b) KFA-100A型、KFA-100B型外形尺寸：长430mm×宽 290mm×高150mm。

c) 整机重量KFA-100A型：6.5kg±1.5kg；KFA-100B型：7.5kg±1.5kgd) 治疗时间KFA-100A型：数字式倒计时，5分钟一档，5-95分钟共19档。

（5、10）分钟±1分钟，（15、20、25、30、35）分钟±2分钟，（40、45、50、55、60）分钟±4分钟，（65、70、75、80、85、90、95）分钟±6分钟。

KFA-100B型：数字式倒计时，15分钟一档，15-90分钟共6档。

（15、30）分钟±2分钟，（45、60）分钟±4分钟，（75、90）分钟±7分钟。

e) 输入功率:KFA-100A型：20VA；KFA-100B型：80VA。

2.1正常工作条件a) 电源：AC 220V 50Hz；b) 温度：+5℃～+40℃；c) 相对湿度：≤80％；d) 大气压力：860hPa～1060hPa；e) 治疗仪应放置在无强电磁场干扰的环境中，避免阳光直接照射。

2.2 基本参数a) 工作频率：30GHz～40GHzb) 输出功率密度：4mW/cm2 ～ 9mW/cm2c) 治疗器矩形投射内口径:宽 33.2mm±3mm ×长 45.6mm±4mmd) 治疗过程显示: 治疗过程中治疗器有信号显示，结束后有声音提示。

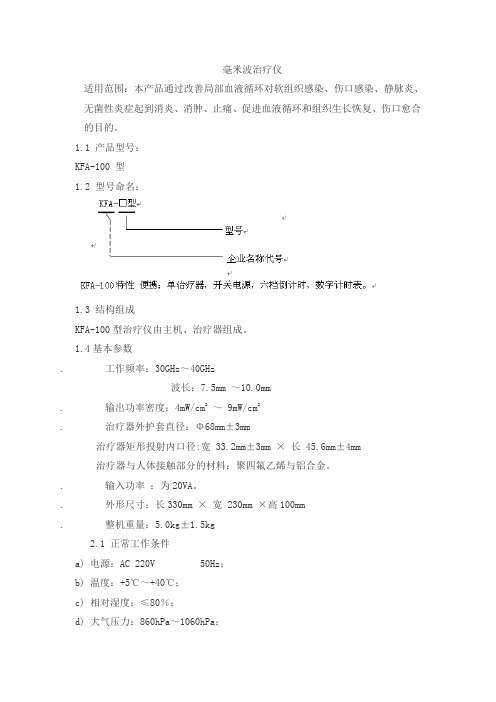

毫米波治疗仪适用范围：本产品通过改善局部血液循环对软组织感染、伤口感染、静脉炎、无菌性炎症起到消炎、消肿、止痛、促进血液循环和组织生长恢复、伤口愈合的目的。

1.1 产品型号：KFA-100 型1.2 型号命名：1.3 结构组成KFA-100型治疗仪由主机、治疗器组成。

1.4基本参数.工作频率：30GHz～40GHz波长：7.5mm ～10.0mm.输出功率密度：4mW/cm2 ～ 9mW/cm2.治疗器外护套直径：Φ68mm±3mm治疗器矩形投射内口径:宽 33.2mm±3mm ×长 45.6mm±4mm治疗器与人体接触部分的材料：聚四氟乙烯与铝合金。

.输入功率：为20VA。

.外形尺寸：长330mm ×宽 230mm ×高100mm.整机重量：5.0kg±1.5kg2.1 正常工作条件a) 电源：AC 220V 50Hz；b) 温度：+5℃～+40℃；c) 相对湿度：≤80％；d) 大气压力：860hPa～1060hPa；e) 治疗仪应放置在无强电磁场干扰的环境中，避免阳光直接照射。

2.2 性能指标.工作频率：30GHz～40GHz.输出功率密度：4mW/cm2 ～ 9mW/cm2.治疗器外护套直径：Φ68mm±3mm治疗器投射口径：宽 33.2mm±3mm ×长 45.6mm±4mm.治疗时间：数字式倒计时，15分钟一档，15-90分钟共6档。

15分钟±1.5分钟、30分钟±3分钟、45分钟±3分钟、60分钟±6分钟、75分钟±6分钟、90分钟±6分钟.治疗过程显示: 治疗过程中液晶屏上有信号显示，结束后有图像和声音提示。

2.3 电源电压适应范围：a) AC 220V±22V b) 50Hz±1Hz 。

2.4 连续工作时间：≥8h。

毫米波治疗仪说明书毫米波治疗原理毫米波是指频率在30~300GHz (1GHz=109Hz),波长10~1毫米的极高频电磁波。

英国物理学家Herbert Fröhlich（弗洛里赫）提出的"电磁相干振荡"的谐振理论。

科学验证，生物组织中的DNA、RNA、蛋白质、酶等大分子和生物膜均有各自固定的振荡频率，这些频率正处于毫米波的振荡频率范围之内，因此毫米波作用于这些生物大分子和生物膜时可以产生谐振。

当机体受到致病因素侵犯时首先是细胞膜电位的改变，使人体出现各种病理反应。

毫米波与细胞膜的谐振在人体内传送时要引起一系列的生物学反应，如：可以使膜电位发生变化，可撞击或消除膜上的病损，可促使体内离子移动，甚至出现超导现象。

谐振能量还可以使组织的微观结构重新排列，蛋白质、氨基酸、酶的活性增强，因而可以调节细胞的代谢功能，从而达到治疗疾病的目的。

毫米波能改善人体的耐毒状态，提高血液质量，有明显增加白细胞的作用，提高其吞噬能力及杀菌能力，可以调节机体的免疫系统，从而增加机体的抗病能力。

毫米波通过谐振促进局部血管扩张、血流加速，使细胞组织的营养和代谢得到改善，并提高人体组织的功能和细胞再生能力，加快了病理产物和代谢产物的排泄，也就产生了消炎杀菌，消肿止痛的作用。

毫米波通过谐振还可以降低神经兴奋性，加快组织生长修复，促进骨髓造血系统粒细胞的生成，抑制肿瘤的生长及分裂，治疗肿瘤以及减轻癌症疼痛及放化疗的毒副作用等。

世界多国科学家经过大量的研究发现：人体的大分子组织（细胞膜、蛋白质、DNA、RNA）都存在固有振荡频率，当组织本身的固有振荡频率发生紊乱时，人体就会发生一系列的疾病。

毫米波发出的电磁波振荡频率与人体组织固有振荡频率是相一致的，所以毫米波可以引起人体大分子组织的谐振。

毫米波的能量被人体组织吸收后，通过"电磁相干振荡''使人体紊乱的细胞振荡频率恢复正常，从而达到从根本上治疗疾病的目的。

毫米波雷达医疗产品技术要求Millimeter wave radar technology has seen widespread application in the field of medical products. 毫米波雷达技术在医疗产品领域得到了广泛应用。

This technology has shown great potential in revolutionizing medical diagnostics and imaging. 这项技术展示了在改变医学诊断和成像方面的巨大潜力。

With its ability to penetrate clothing and non-metallic materials, millimeter wave radar can provide detailed imaging of the human body for medical purposes.毫米波雷达能够穿透衣物和非金属材料，为医疗目的提供对人体的详细成像。

In the medical field, the requirements for millimeter wave radar technology in medical products are stringent. 在医学领域，对医疗产品中毫米波雷达技术的要求非常严格。

The technology must offer high resolution imaging while remaining safe for human use. 这项技术必须提供高分辨率成像，同时对人类使用安全。

Accuracy and reliability are crucial factors in medical diagnostics, so the millimeter wave radar system must be able to provide precise results. 准确性和可靠性是医学诊断中关键因素，因此毫米波雷达系统必须能够提供精确的结果。

家用毫米波治疗仪性能结构及产品功效：毫米波疗法操作简便，只需照射在人体表面，并具有非侵入性和远位效应，使它在治疗某一疾病的同时可以消除其他病患，它能适应很多治疗场合，既可以作为一种单一疗法，也可以与其他多种医疗方法安全地联合在一起使用。

毫米波是波长为毫米级的电磁波，处于微波波段的高端，波长1mm-10mm，频率“30GHz-300GHz”,其振荡频率在生物组织震荡波频率范围之内，因此毫米波能量可通过谐振而传导到人体内，促使分子能级跃迁和促进体内离子移动，离子运动引起组织细胞内化学成分改变，从而引起一系列生理反应、免疫系统等改变，进一步促进组织修复和病疾痊愈。

目前人们公认的治疗疾病的方法为：手术治疗、药物治疗、打针治疗，但随着科技的进步和人们对疾病的进一步了解，实际上发达国家如美国、俄罗斯等已开始更多的采用新的方法，毫米波疗法就是其中之一。

国际上，把运用专业毫米波设备治疗疾病活化细胞的方法称为毫米波活细胞疗法。

毫米波疗法的治疗机理：生物相干谐振理论（H.佛洛里赫，英国学家）。

生物体细胞和细胞膜的分子、原子以及生物大分子都具有相干的自动谐振谱，其频率正处于毫米波的频率范围之内。

当机体接受毫米波辐射能量后，引起了生物谐振（共振）效应，进而诱发机体一系列的与热无关的生物学反应，并且振荡能量可以向机体深处传导。

当机体受到致病因素侵犯时首先是细胞电位的改变，是人体出现各种病理反应。

毫米波所激发的谐振能量在机体内传导时，可以改善病理状态下的膜电位和细胞膜通透性，提高细胞自我的修复，提高机体的反激能力，调节代谢，维护机体的动态平衡。

优势特点：采用医学临床认可的毫米波治疗频率，达到精准治疗的目的。

最前沿的医疗机构研究方向，作用于人体细胞分子，平衡机体功能。

非热效应、时间累积效应、远位效应三位一体，激发细胞活力，完善机体功能。

无放射伤害、无高热伤害无创无药伤害、患者无痛无损。

无交叉感染，无环境污染。

适用范围：适用于对于治疗各种疼痛、炎症、糜烂、溃疡、伤口愈合、升高白细胞、提高机体免疫力等。

毫米波成像系统技术规范
1、信号发射链路频率范围：170GHz~220GHz，工作带宽50GHz。

2、端口最大输出功率：-2dBm，发射天线增益：20dB，发射频率稳定度：±5ppm。

3、步进：小于20MHz，调频周期：0.1～1ms可调。

4、信号接收链路频率范围：170GHz~220GHz，工作带宽50GHz。

5、接收天线增益20dB，接收机动态范围：90dB。

6、扫描架子系统扫描范围：1500mm*1000mm。

7、工作维度：三维。

扫描架步进分辨率0.05mm；扫描架直线度0.05mm
8、喇叭天线频率范围：170-220GHz，增益20dB。

9、数据采集子系统：2通道。

10、收发模块集成一体，工作模式：FMCW线性调频连续波。

11、成像能力：二维、三维、典型成像分辨率：3mm。

测试模式:近场测试。

12、测量软件：控制射频收发子系统、数据采集处理子系统、扫描架子系统，完成实时数据的采集，并将采集的数据保存供数据分析软件使用.
13、具有宽带扫频、平面二维扫描、高速硬件触发同步等功能。

14、供货期：合同后4个月，保质期：3年。

本实用新型公开了一种便携式毫米波治疗仪，包括上盖和盛放盒；所述上盖和盛放盒为合金材质，所述上盖位于盛放盒上侧，所述插杆与盛放盒之间滑动连接，所述盛放盒内部设置有PVC 内层，所述PVC内层底端和盛放盒内部上侧设置有弹簧，所述弹簧上下两端与PVC内层底端和盛放盒内部相互焊接，所述PVC 内层内部放置有发泡棉，所述发泡棉上侧设置有多个盛放槽，且其中一个盛放槽内部放置有治疗仪，所述治疗仪上侧设置有显示屏，所述治疗仪上侧底端位置设置有多个控制按键，所述发泡棉内部设置有填料腔，所述填料腔内部填充有相变材料。

该实用新型所使用的相变材料具有在一定温度范围内改变其物理状态的能力，在外界温度较高时相变材料吸收并储存大量的潜热。

1、一种便携式毫米波治疗仪，包括上盖（5）和盛放盒（1）；其特征在于：所述上盖（5）和盛放盒（1）为合金材质，所述上盖（5）位于盛放盒（1）上侧，所述上盖（5）与盛放盒（1）一端通过合页（12）旋转连接，所述合页（12）两端通过螺栓固定安装在上盖（5）底端和盛放盒（1）上侧，所述上盖（5）远离合页（12）一侧两端设置有扣件（2），所述扣件（2）一端扣在盛放盒（1）远离合页（12）一侧，所述盛放盒（1）前端设置有把手（3），拉所述把手（3）两端设置有插杆（4），所述插杆（4）与把手（3）相互焊接，所述插杆（4）插入盛放盒（1）内部，所述插杆（4）与盛放盒（1）之间滑动连接，所述盛放盒（1）内部设置有PVC内层（14），所述PVC内层（14）底端和盛放盒（1）内部上侧设置有弹簧（17），所述弹簧（17）上下两端与PVC内层（14）底端和盛放盒（1）内部相互焊接，所述PVC内层（14）内部放置有发泡棉（18），所述发泡棉（18）上侧设置有多个盛放槽（8），且其中一个盛放槽（8）内部放置有治疗仪（9），所述治疗仪（9）上侧设置有显示屏（11），所述治疗仪（9）上侧底端位置设置有多个控制按键（10），所述发泡棉（18）内部设置有填料腔（16），所述填料腔（16）内部填充有相变材料（15）。
