施工现场安全生产标准化图集

施工现场安全生产标准化图集

现场沙石标准模块化堆放
材料管理有序
待用焊件摆放有序
架杆材料边卸车边堆放
现场施工材料标准化摆放
扣件临时堆放整齐
现场施工材料标准化摆放
砌砖规范堆放
标准氧气、乙炔笼
标准氧气 、乙炔笼
标准氧气、乙炔瓶推车
现场电焊机月检卡
电焊机电源线布置有序
把线棱角防护规范
基坑安全围护
现场标准化基坑围护
配电箱金属防雨棚配置齐全
现场配电箱标准安全防护
现场配电箱标准安全防护
标准分配电箱
标准开关箱
标准移动式开关箱
配电箱布置规范
坚持检测配电柜内温度和电流
接地标识牌标准
防雷接地点悬挂了醒目标识
施工现场过路电缆标准架设
主电缆架空敷设规范
电缆过路防护规范有效
脚手架
现场标准脚手架检验牌
标准化图集
现场文明施工
六牌一图一镜
现场标准化六牌一图
现场标准化门岗
现场标准化办公区域
现场标准工程公示牌
标准现场饮水处
饮水处设置合理
施工现场标准工具房
标准库房
人员劳保着装
现 场 施 工 人 员 标 准 化 着 装
现 场 专 职 安 全 管 理 人 员 标 准 化 着 装
现 场 监 护 人 员 标 准 化 着 装
电工作业人员
有限空间作业人员 作业人员
起重作业人员
脚手架作业人员
监护人员
现场特种作业人员帽帖
防劳保鞋
护目眼镜
打磨防护面罩
五点双大钩式安全带
现场安全防护用品
人员培训与机具入场
入 场 培 训 排 队 有 序
车辆进入现场准入证

建筑施工现场安全文明施工标准化图册(ppt 38张)

建筑施工现场安全文明施工标准化图册(ppt 38张)

4.4
安全通道及防护棚
应严密铺设双层正交竹串片脚手板或双层正交18mm厚木模板的水平 硬质防护，层间距不应少于600mm，同时应在顶层设置防护栏杆，高度 为1200mm，两道水平杆，栏杆刷间距为400mm红白相间的警示油漆， 除入口处外其余三面满挂密目安全网。
4.5
街面人行通道
距离施工建筑达不到安全距离时，必须搭设用于行人通行的防护通道， 其净空高度不低于3 m，搭设方式与施工现场安全通道相同，并设置明确的 警示标牌、引导标志和设施。 各类防护棚应有单独的支撑体系，固定可靠安全。
100 600 立杆位于梯段的1/2处 570 30 100
≤1800 600
570 30
≤1800
600 350
250
立面图
三维效果图
3
、电梯井、竖向洞口防护
电梯井口必须设定型化、工具化的可开启式安 全防护栅门，涂刷黄黑相间警示色。
3.1

安全防护栅门高度不得低于1.8m，并设置180mm高踢脚板，门离地高度不大 于50mm，门宜上翻外开。 3.2
基坑
1-1剖面
三维效果图
6、楼层临边防护
建筑施工现场安全文明 施工标准化图册
序 言


为进一步规范建筑施工现场安全标准化管理，深入开展建筑施工安全 标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根 据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展 建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等 有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑 了《杭州市建筑施工现场安全文明施工标准化图册》（以下简称《图 册》）。 本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口 防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸 料平台防护、机具防护棚、文明施工九个部分。本图册通过示意图、 三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安 全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场 “合格”工程必须达到的最低要求，未达到图册所规定内容的工程不 能评为“合格”工程。

建筑工程安全文明施工标准化图集(附图丰富)

建筑工程安全文明施工标准化图集(附图丰富)

目录电梯井安全门（A型） (2)电梯井安全门（B型） (3)基坑临边防护栏（A型） (4)基坑临边防护栏（B型） (6)基坑临边防护栏（C型） (7)楼梯扶手栏杆 (8)地沟盖板（B型） (10)地沟盖板（B型） (11)楼层盖板 (12)安全通道 (13)卸料钢平台 (14)灯架 (A型) (15)灯架(B型) (16)塔吊过道 (17)梯笼 (18)移动登高平台 (19)人字梯 (20)简易基坑登高梯 (21)脚手登高梯 (22)电箱防护棚 (23)木工圆锯 (24)电焊机防雨车 (25)砂轮机防护罩 (26)危险品仓库 (27)移动式消防架 (28)气瓶推车 (29)进出车辆冲洗设施 (30)防尘洒水车 (31)二级沉淀池 (32)隔音棚 (33)垃圾箱 (34)节电控制电箱（A型） (35)节电控制电箱（B 型） (36)节电控制电箱（C 型） (37)节电控制电箱（D 型） (38)说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。

（适用于900-1200以内宽度）钢管Φ15角铁50圆钢Φ12钢板100×100×5膨胀螺栓5020钢板1.5mm钢板网3mm钢板网3mm钢板1.5mm以20×3扁钢作为压条35080018003502004004008001200说明：【适用围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

施工现场安全文明施工标准化图集(92页)[详细]

施工现场安全文明施工标准化图集(92页)[详细]
2、工具式防护栅栏
3、楼梯栏杆
1、楼梯及休息平台临边采用φ48钢管搭设防护栏杆,水平杆二道(需要挂设安全网的位置为三道水平杆);
2、防护栏杆的水平杆、立杆必须刷间距为400米米黄黑相间的警示油漆,所有水平杆控制伸出立杆外侧100米米;
3、防护栏杆立杆固定方式:采用冲击钻钻孔,打入膨胀螺丝,与立杆底座连接;
第一部分安全防护1
一、安全帽、安全带、安全网1
二、洞口防护4
三、临边防护10
四、安全通道防护15
五、加工车间防护16
六、施工机具防护17
第二部分脚手架与模板支撑18
一、落地脚手架18
二、悬挑脚手架30
三、悬挑式卸料平台32
四、钢管满堂模板支架34
第三部分临时用电37
第四部分建筑起重机械52
一、塔式起重机54
4、做为安全通道的楼梯间必须设置照明,利用永久线管布线,采用36V低压供电,并设置灯罩;非安全通道的楼梯间可以不设置照明,但必须封闭,禁止通行.
4、基坑栏杆
1.开挖深度超过2000米米的基坑时,距基坑边缘500米米处设防护栏杆,优先选用工具式防护栏;当采用钢管作防护栏杆时,高度不低于1200米米的防护栏杆,中间水平杆距地面500～600米米,立杆间距不大于1800米米.
五、加工车间防护
1、施工现场所有钢筋、木工加工场均需设置加工棚,采用型钢、工具化加工可拆除重复周转使用,在塔吊覆盖范围内的加工棚需要设置双层防护;
2、加工棚顶面四周悬挂安全警示标语及安全警示牌.标语制作要求按中建股份公司CI标准执行.
六、施工机具防护
1、施工现场所有输送泵、搅拌机、砂浆机、直螺纹机均需搭设防护棚;
建设施工扣件式钢管支护技术规范 JGJ120—2012

建筑施工现场安全文明施工标准图集(全国通用)

建筑施工现场安全文明施工标准图集(全国通用)

建筑施工现场安全文明施工标准图集(全国通用)搭设安全色踢脚板做法示意图安全防护标准图图号14踢脚板50*4扁铁脚手架立杆48*3.5脚手架横杆48*3.5脚手架斜杆48*3.5注：踢脚板应设置在脚手架最下层，高度一般在0.2m左右，踢脚板边缘应向内弯曲，防止工人踏空滑倒。

踢脚板材料应选用硬度较大的钢材或钢板，厚度一般不小于4mm。

踢脚板与脚手架立杆、横杆、斜杆的连接应牢固可靠，防止踢脚板脱落。

踢脚板颜色应为安全色，以提高工人的警觉性。

脚手架内平网设置安全防护标准图图号15脚手架立杆48*3.5脚手架横杆48*3.5平网4mm钢丝注：脚手架内平网应设置在每个脚手架层的最下面，用来防止物品或材料从脚手架上掉落，造成人员伤害或设备损坏。

平网采用4mm钢丝织成，网眼大小不得大于100mm×100mm，平网与脚手架立杆、横杆的连接应牢固可靠，防止平网脱落。

平应为安全色，以提高工人的警觉性。

脚手架外排阳角处做法示意图安全防护标准图图号16脚手架立杆48*3.5脚手架横杆48*3.5阳角50*50*4角钢注：脚手架外排阳角处易发生工人被阳角碰伤的事故，应设置阳角防护措施。

阳角采用50*50*4角钢制作，阳角与脚手架立杆、横杆的连接应牢固可靠，防止阳角脱落。

阳角颜色应为安全色，以提高工人的警觉性。

型钢悬挑双斜支撑系统示意图安全防护标准图图号17型钢100*50*4吊杆48*3.5支撑杆48*3.5注：型钢悬挑双斜支撑系统适用于悬挑作业，能够有效地保证悬挑设备的稳定和安全。

型钢采用XXX制作，吊杆和支撑杆采用￠48*3.5钢管制作，连接处应牢固可靠，防止松动。

悬挑设备的重心应在支撑点内，以保证支撑系统的稳定。

悬挑设备顶部应设置安全防护网，以防止物品或材料从悬挑设备上掉落，造成人员伤害或设备损坏。

落地式接料平台安全防护标准图图号18支撑杆48*3.5落地式接料平台1800*1000*50注：落地式接料平台适用于工地现场的材料接料作业。

建筑施工现场安全文明施工标准图集全国通用.doc

建筑施工现场安全文明施工标准图集全国通用.doc

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

施工现场安全管理标准化图册安全文明施工图集

1500
500
1500
≤4000
≤800
800
2000
第一节、变压器防护
竹杆基础
变压器
电杆
第五章
临时用电
水平受力竹杆
1500 主竹立杆 ≤800 ≤150
次竹立杆
1500
水平连系竹杆 水平剪刀撑
平面图 1 51
三维效果图
正立面图
变压器防护1
200
板防鼠挡板，其余做法同变压 器防护门 责任人： 联系电话： 900 三维效果图
2-2剖面
配电房
图 号
40
50
50
650
1200
第三节、电线、电缆敷设 1 电缆 1
50
50
电缆埋地敷设大样 1
镀锌铁皮 箱式桥架
50 25
1 φ16×220 圆钢 φ20×2×20 钢管与门焊接 50×150×3mm厚钢板, 开60×10mm槽 300
430
50×30×3mm厚钢板 与门焊接
630 锁具
围墙基础大样图
20
60
50
20
20 10 20
20
2 -
变压器防护2
图 号
39
100
图 号
38
400
400
2000
20
120120260
50
150
787.5
1000
787.5
25
-
50×25mm方钢
φ10圆钢内外各一根
200(宽)×400(厚)mmC20素砼条形基础 2 - 竹杆基础大样图
180
1 29 φ16钢筋预埋入墙体 200
25 50
750

施工现场安全文明施工标准化图集

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。

安全防护标准化高清图,安全文明施工必备

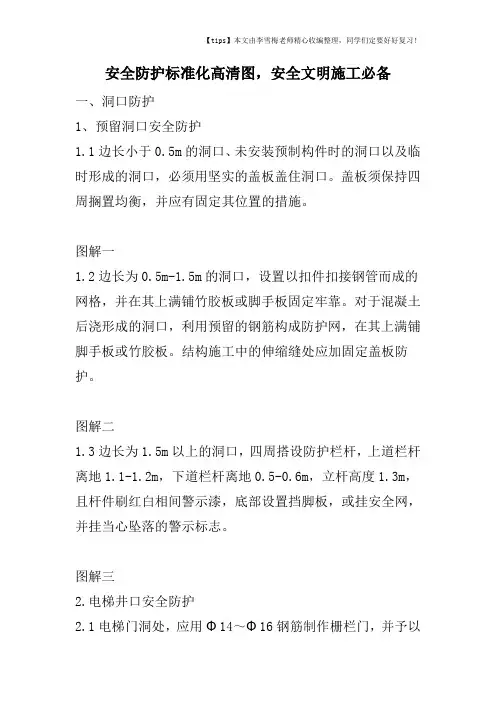

安全防护标准化高清图，安全文明施工必备一、洞口防护1、预留洞口安全防护1.1边长小于0.5m的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施。

图解一1.2边长为0.5m-1.5m的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。

对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。

结构施工中的伸缩缝处应加固定盖板防护。

图解二1.3边长为1.5m以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂当心坠落的警示标志。

图解三2.电梯井口安全防护2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

2.2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。

2.3施工层应搭设操作平台，并满铺跳板。

2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。

3.管道井口安全防护3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。

栅门高度不低于1200mm，竖向钢筋间距不大于150mm。

3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。

网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。

3.3施工层应搭设操作平台，并满铺跳板。

3.4施工中，管道井不得作为垂直运输通道和垃圾通道。

4、通道口安全防护4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0.05m厚的脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密目安全网封闭。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

的挡脚板。防护门表面涂红白相间油漆。
2、电梯井内不得倾倒垃圾。
3、施工层应搭设操作平台，并满铺脚手板。平台与井壁间隙不大于100mm。
3.2.2 电梯井内防护
电梯井垂直防护示意图 说 明： 1、电梯井垂直防护可采用搭设内架每层满铺脚手板进行防护，也可不超过10m设置一道水平安全网防护。 2、电梯井内脚手架应设置之字撑，水平杆要顶到主体结构上，并根据设计方案采取钢丝绳卸荷等措施。 3、采用水平安全网防护时，安全网四周距主体结构的间隙≤100mm。
电焊机专用小车
3.8.6 氧气、乙炔气 氧气瓶、乙炔气瓶必须分开放置，存放间距大于5m；使用间距大于5m；与明火间距大于10m。气瓶应制作专用吊笼，做 法参照“电焊机专用小车”；氧气、乙炔气瓶不得同时运输。气瓶应有完整的防震圈与防震帽。
气瓶专用吊笼
氧气瓶、乙炔气瓶间距
3.9 危险性较大的分部分项工程公示牌 3.9.1 公示牌设置要求 一、危险性较大的分部分项工程公示牌应设置在施工现场主出入口、相 关分部分项工程施工区域等醒目位置。
、防护栏杆必须涂刷红白相间油漆，间隔300～400mm，间隔 一致。
防护栏杆示意图（单位：mm）
防护栏杆实物图
3.2 电梯井防护 3.2.1 防护门
电梯井口防护门示意图（单位：mm）
电梯井口防护门实物图
说 明：
1、电梯井口除设置固定栅门或活动栅门外（门栅网格的间距不应大于150mm），下部还应设置180mm高
3 安全防护
• 1、预留洞口防护 • 2、电梯井防护 • 3、楼梯、楼层与阳台临边防护 • 4、基坑临边防护 • 5、人工挖孔桩防护 • 6、 通道口防护 • 7、防护棚 • 8、施工机具防护
9、危险性较大分部分项工程公示牌
3 安全防护 3.1 预留洞口防护 3.1.1 防护要求 一、楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm 的孔口，必须用坚实的盖板盖没，盖板应能防止挪动移动。 二、楼板面等处边长为250～500mm的洞口，安装预制构件时 的洞口以及缺件临时形成的洞口，可用木板做盖板，盖住洞口。盖 板须能保持四周搁置均衡，并有固定其位置的措施。
3.3 楼梯、楼层与阳台临边防护 说 明：
1、楼梯及阳台临边防护采用Φ48x3.5钢管搭设，内侧设密目安全网 或下部设180mm高挡脚板。
楼层与阳台防护示意图（单位：mm）
楼梯防护示意图（单位：mm）
楼梯防护实景图一
楼梯防护实景图二
楼层与阳台防护实景图三
楼层与阳台防护实景图四
3.4 基坑临边防护
八、孔口四周必须设置护栏，高度不低于1.2m。 九、施工现场的一切电源、电路的安装和拆除必须由持证电工操作；电 器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸 多用。孔上电缆必须架空2m以上，严禁拖地和埋压土中，孔内电缆，电线 必须有防磨损、防潮、防断等保护措施。照明应采用安全矿灯或12V以下 安全灯。
二、施工单位向建设工程施工安全监督机构报监时，须附上 挖孔桩专项施工方案和紧急情况应急处理措施，以及施工人员 的意外伤害保险保单凭证，该方案由施工企业根据工程实际和 现行相关施工规范、操作规程、工程建设标准强制性条文等编 制，详细列明施工安全的各项措施、教育、检查制度以及施工 机具清单等；
三、监理单位必须编写专项监理方案，并严格实行旁站监理；
立面示意图（单位：mm）
断面示意图（单位：mm）
说 明：
1、深度超过2m的基坑均要设置临边防护措施；
2、施工现场通道附近的临边防护栏杆，除设置安全警示牌外，夜间尚需设置红灯警示。
3.5 人工挖孔桩 3.5.1 采用人工挖孔桩时，应符合以下规定： 一、由建设单位会同勘察设计单位向县级以上建设行政主管 部门提出书面申请和相关资料（含可行性报告）；
3.7 防护棚
3.7.1 防护棚设置要求 一、在塔吊吊臂回旋半径范围内、建筑物或脚手架的坠落半径范
围内的加工场均应搭设防护棚。 二、防护棚应根据实际情况进行计算，应满足强度、刚度、稳定
性的要求。 3.7.2 加工场防护棚
加工棚示意图
加工场防护棚实物图
3.7.3 设备防护棚
平面图（单位：mm）
2-2剖面（单位：mm）
3.5.3 人工挖孔桩防护图示
平面图
1-1剖面（单位：mm）
3.6 通道口防护
一、在进入建筑物入口处和建筑物周边物体坠落半径范围内的人行通道处均需设双
层防护安全通道。
二、安全通道采用Φ48x3.5钢管及扣件搭设，通道两侧用密目安全网封闭，防护棚
高度不低于3m，具体长度根据可能坠落范围半径确定，具体见下表：
四、建设、勘察、设计、施工、监理等有关责任单位（部门） 必须承担因挖孔桩施工对周边环境影响而产生一切未能预见风 险的相应责任。
3.5.2 人工挖孔桩的设计和施工必须符合下列要求： 一、护壁必须由设计单位设计，护壁厚度不得小于150mm；护壁混凝 土强度等级不得低于C20；护壁高出地面不少于200mm。 二、采用混凝土护壁时，每天掘进深度不得大于1m。 三、护壁混凝土不得人工拌合，每节护壁均须由监理单位验收。
3.8.2 钢筋机具 钢筋机具要设基础座，钢筋 机具传动部分要有可靠的防 护罩，并刷红白相间警示油
漆间距200mm。
3.8.3 砂浆机 传动部分要有可靠的防护罩，并刷红白相间警示油漆间距200mm；场地四周要 设排水沟。
3.8.4 电焊机 电焊机一次线长度不超过5m，二次线长度不超过30m；外壳要有可靠的接零 保护；应设置二次空载降压保护器及防雨罩。电焊机要求制作专用小车，骨架 采用L40角钢焊接制作，骨架内钢筋直径为Φ14～Φ16，竖向钢筋间距不大于 150mm，居中位置设置钢筋门，上锁，四角焊接Φ16钢筋吊环，上盖采用镀锌 铁皮瓦，均刷红白相间警示油漆间距400mm。
二、公示牌应标明该分部分项工程存在的各类危险源、防范措施、责任 人及其联系电话等内容。
三、公示牌长宽比例以3：2比例为宜，大小不得小于900×600（mm） 。
四、公示牌颜色为黄底黑字。 3.9.2 公示牌图示
（单位：mm）
平面图（单位：mm）
2-2剖面（单位：mm）
3.8 施工机具防护 施工现场的安全防护用具、机械设备、施工机具及配件，应当具有 生产（制造）许可证、产品合格证，并在进入现场前进行查验；派专 人管理，定期进行检查、维修和保养，并按国家有关规定及时报废。
3.8.1 圆盘锯 圆盘锯防护罩离台面150mm 高，采用0.8mm厚钢板，刷 红白相间警示油漆间距 200mm；台面必须设置分料 器。
高度h（m）
2⑷≤h≤5
5＜h≤15
15＜h≤30
h＞30
可能坠落范围半径r（m） 3
4
5
6
三、安全通道可用钢管扣件搭设，立柱和横杆应选择合 理的间距或数量，必要时加设斜撑，以使其具有足够的强 度和刚度承受相应的荷载。
四、双层防护脚手板铺设方向应相互垂直，不得在同一 方向。
通道防护图示（单位：mm）
1500mm～3000mm的洞口防护（单位：mm）
1500mm～3000mm的洞口防护实物图
3.1.2 防护栏杆
一、防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度 为1.2m，下杆离地高度为0.6m。坡度大于1：22的屋面，防护栏杆应 高1.5m；栏杆立柱间距≤2m。
二、防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设 置严密固定的高度不低于180mm的挡脚板。挡脚板如有孔眼，不应大 于25mm。板下边距离底面的空隙不应大于10mm。
500mm以下的洞口防护
三、边长为500～1500mm的洞口，必须设置以扣件 扣接钢管而成的网格，并在其上满铺竹芭或脚手板。 也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋 网格间距不得大于200mm。
500～1500mm的洞口防护（单位：mm）
500～1500mm的洞口防护实物图
四、边长在1500mm以上的洞口，四周设防护栏 杆，洞口下张设安全平网。
四、孔内配备通讯设备（如对讲机）保证上下通讯畅顺。施工中应有可靠通风措 施，同时应配备有毒气体检验检测仪器，定时进行气体检测。
五、禁止孔内边抽水边作业。
六、孔口和孔壁附着物（包括不到孔底的钢筋笼、串筒、钢爬梯、水管 风管等）必须固定牢靠。
七、对周围建（构）筑物、道路、管线等应定期进行变形观测，并作好 记录。发现异常情况，必须立即停止作业，并采取相应的补救措施。
