施工现场安全文明施工图集

项⽬施⼯现场安全⽂明标准化图集项⽬施⼯现场安全⽂明标准化图集⽬录⼀、项⽬部办公区1、⼤门和门卫室 (3)2、施⼯围挡、围墙 (7)3、五牌⼀图、宣传栏 (8)4、项⽬部办公楼、办公室 (9)5、会议室、医务室 (11)6、员⼯学校、学习娱乐室 (12)7、绿化设施、停车场 (13)⼆、项⽬部⽣活区1、施⼯⼈员宿舍 (14)2、⾷堂、餐厅 (15)3、浴室、卫⽣间 (17)4、晒⾐棚、晒⾐架及洗⾐房 (18)5、吸烟室、饮⽔休息室 (19)6、化粪池、隔油池……………………………………………………20 三、项⽬部⽣产区1、施⼯道路 (23)2、排⽔设施 (26)3、洗车设施 (26)4、材料堆放、材料标识 (27)5、⽔泥库、搅拌站、配合⽐标识 (30)6、现场加⼯棚 (31)7、常⽤消防器材、消防设施、消防标识、动⽕证明 (33)8、重⼤危险源公⽰牌、危险源告知牌 (35)9、施⼯现场安全提⽰、警⽰标志 (36)10、环境保护（扬尘、噪⾳控制等） (37)四、安全⽣产1、安全教育 (39)2、安全防护⽤品（安全帽、安全⽹、安全带、钢管、扣件等材料要求）..403、临时⽤电 (43)4、临边、洞⼝防护 (49)5、施⼯机具、设备设施防护 (61)⼀、⽂明施⼯1、⼤门和门卫室1.1砖结构⼤门(1)门柱采⽤砌体砌筑，表⾯抹灰后刷涂料。

门扇采⽤Φ50钢管、1.5厚钢板焊接⽽成，表⾯刷防锈漆两道，⾯漆⼀道。

(2)有门楼式⼤门横梁采⽤L40⾓钢及1厚钢板制作成格构形式，⾓钢全部焊接成整体。

门楼应具有⾜够的承载⼒以抵抗风、雪等荷载。

(3)门轴预埋铁件必须在砖柱砌筑时预埋，并具有⾜够的锚固⼒。

门中间地⾯应设门挡。

(4)门扇转动范围内地⾯必须硬化，表⾯要平整。

(5)门柱和门扇颜⾊由企业⾃定，但每个企业必须统⼀。

(6)门扇也可采⽤⾃动伸缩门或⾃动升降栏杆。

(未标单位：mm)1.2钢结构⼤门(1)该⼤门门楼采⽤⾓钢和铁⽪制成须经过承载⼒和稳定性验算，确保安全。

建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

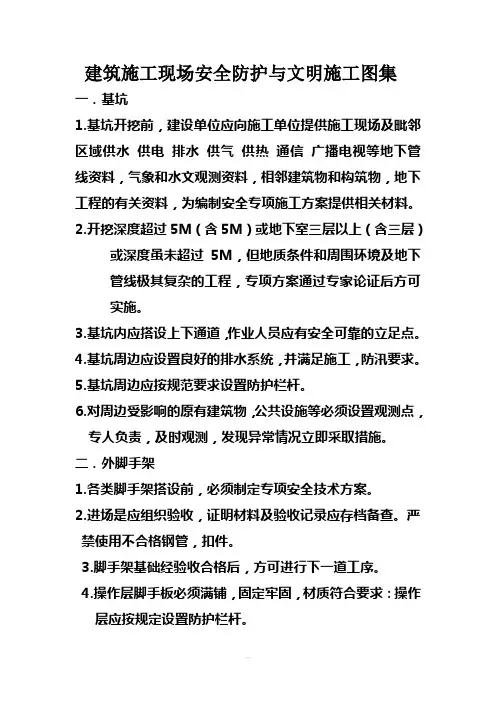

建筑施工现场安全防护与文明施工图集一．基坑1.基坑开挖前，建设单位应向施工单位提供施工现场及毗邻区域供水供电排水供气供热通信广播电视等地下管线资料，气象和水文观测资料，相邻建筑物和构筑物，地下工程的有关资料，为编制安全专项施工方案提供相关材料。

2.开挖深度超过5M（含5M）或地下室三层以上（含三层）或深度虽未超过5M，但地质条件和周围环境及地下管线极其复杂的工程，专项方案通过专家论证后方可实施。

3.基坑内应搭设上下通道，作业人员应有安全可靠的立足点。

4.基坑周边应设置良好的排水系统，并满足施工，防汛要求。

5.基坑周边应按规范要求设置防护栏杆。

6.对周边受影响的原有建筑物，公共设施等必须设置观测点，专人负责，及时观测，发现异常情况立即采取措施。

二．外脚手架1.各类脚手架搭设前，必须制定专项安全技术方案。

2.进场是应组织验收，证明材料及验收记录应存档备查。

严禁使用不合格钢管，扣件。

3.脚手架基础经验收合格后，方可进行下一道工序。

4.操作层脚手板必须满铺，固定牢固，材质符合要求：操作层应按规定设置防护栏杆。

5．脚手架与外电线路的水平距离和垂直距离必须符合规范要求。

6.脚手架立面必须采用合格的密目式安全网全封闭，架内首层，施工层每10M悬挂水平安全网。

三．“临边”与“洞口”.临边作业安全防护1.作业面边沿无围护结构高度低于0.8M时，均属临边作业。

临边作业时，按规定应设置安全防护设施，这些设施主要有防护栏杆，安全网，安全门等。

2.基坑周边，未安装栏板的阳台，悬挑平台和料台，雨篷和挑檐边，无外脚手架防护的屋面和楼层周边，楼梯口和梯段边，均应设置防护栏杆。

楼层卸料平台入口设安全门。

洞口作业安全防护1.短边尺寸≧25㎜的孔洞，均应按规定进行防护。

2.边长在25㎜～500㎜的洞口可以结实的盖板直接封盖：边长在500㎜～1500㎜的洞口，应先设置钢管或其他钢制材料形成的网格，再满铺脚手板；边长大于1500㎜洞口，在洞口张挂安全平网，四周设置防护栏杆（包括挡脚板）。

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。
