主流的柱上真空断路器6种

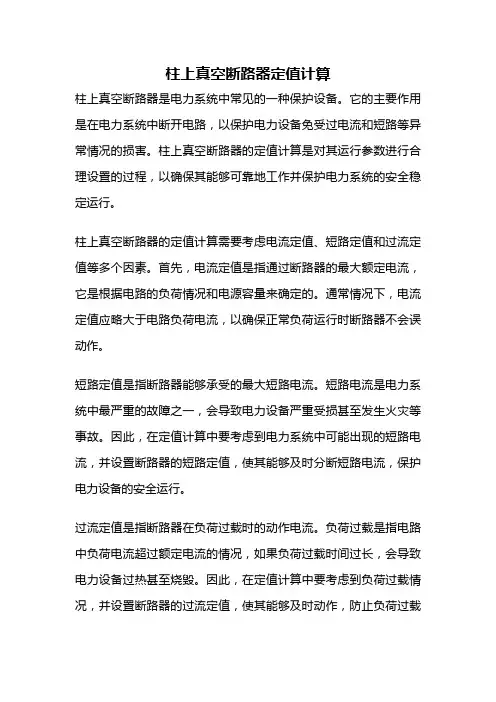

柱上真空断路器定值计算柱上真空断路器是电力系统中常见的一种保护设备。

它的主要作用是在电力系统中断开电路，以保护电力设备免受过电流和短路等异常情况的损害。

柱上真空断路器的定值计算是对其运行参数进行合理设置的过程，以确保其能够可靠地工作并保护电力系统的安全稳定运行。

柱上真空断路器的定值计算需要考虑电流定值、短路定值和过流定值等多个因素。

首先，电流定值是指通过断路器的最大额定电流，它是根据电路的负荷情况和电源容量来确定的。

通常情况下，电流定值应略大于电路负荷电流，以确保正常负荷运行时断路器不会误动作。

短路定值是指断路器能够承受的最大短路电流。

短路电流是电力系统中最严重的故障之一，会导致电力设备严重受损甚至发生火灾等事故。

因此，在定值计算中要考虑到电力系统中可能出现的短路电流，并设置断路器的短路定值，使其能够及时分断短路电流，保护电力设备的安全运行。

过流定值是指断路器在负荷过载时的动作电流。

负荷过载是指电路中负荷电流超过额定电流的情况，如果负荷过载时间过长，会导致电力设备过热甚至烧毁。

因此，在定值计算中要考虑到负荷过载情况，并设置断路器的过流定值，使其能够及时动作，防止负荷过载引发的故障。

柱上真空断路器的定值计算还需要考虑其他因素，如环境温度、海拔高度和运行方式等。

环境温度和海拔高度会影响断路器的散热和绝缘性能，因此在定值计算中需要根据实际情况进行修正。

运行方式包括手动和自动两种，根据不同的运行方式，断路器的定值计算方法也有所不同。

在柱上真空断路器的定值计算中，需要综合考虑以上因素，并根据电力系统的实际情况进行合理设置。

定值设置过高会导致断路器频繁动作，影响电力系统的正常运行；定值设置过低则无法有效保护电力设备，可能导致故障扩大和事故发生。

因此，在定值计算中需要进行合理权衡，确保断路器的定值既能满足电力系统的保护要求，又能确保其可靠工作。

柱上真空断路器的定值计算是电力系统中重要的工作之一，它直接关系到电力设备的安全运行和电力系统的稳定性。

10kV真空断路器原理图详细介绍陕西泰开高压开关制造有限公司一、10KV真空断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。

整体结构为三相共箱式。

其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。

二、10KV真空断路器操作机构图：此机构为电动储能，电动分合闸，同时具有手动功能。

整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。

真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。

三、10KV真空断路器动作原理：1、储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。

储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。

2、合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动，使摇臂27扣住半轴25，使机构处于合闸状态。

此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。

3、分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。

半轴25与摇臂27解扣，在分闸弹簧的作用下，断路器完成分闸操作。

浅析10kV 柱上式真空断路器保护定值调整10kV 柱上式真空断路器具有体积小、操作方便、关合电流大等优点.主要用于配网开断、关合电力系统中的负荷电流、过载电流及短路电流。

广泛适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。

但是在负荷开关使用的过程中，经常发生保护误动或者拒动的情况。

下面以较常见的ZW32-12型户外柱上高压真空断路器为例进行分析，并就其保护整定方法提出几点建议供大家参考.ZW32—12型户外柱上高压真空断路器（以下简称断路器）是最高额定电压12kV ，50Hz 三相交流的户外配电设备。

其特点：一、断路器主体采用真空化、操作机构采用小型化弹簧操作机构、直动传输方式，并加装手动、电动操作控制装置。

具有较高的可靠性。

二、断路器装设二相（部分有三相）CT （电流互感器）,供电流自动脱扣保护和智能控制器保护使用.如图所示：图示为ZW32—12型户外柱上高压真空断路器配置DK —2X 型涌流控制器，安装A 、C 两相CT 的示意图。

其保护动作原理为：过流线圈LHcLHaDK-2X1、合闸涌流延时：通过CT采集的电流信号经装置中的单片机分析运算，并进行延时脱扣控制，躲避断路器合闸时的浪涌电流；2、过流延时跳闸：当电流超过设定倍数整定电流时，启动过流脱扣线圈进行速断保护或过流保护。

现在我们使用的断路器中安装的CT多为三抽头多变比可调式CT，即可通过对抽头的选择进行变比的调整。

常见变比为200/5、400/5、600/5,厂家在出厂时一般会把接线设定在600/5，因此当线路负荷较小时如不对变比进行合理选择、调整则断路器就不能实现有效的保护.一、通过改变CT抽头的方式改变保护定值一般应遵循如下几点：1、准确计算线路最大负荷：尽可能的把线路最大负荷计算准确；2、按负荷确认变比调整：线路总电流150A以下时可选用200/5的CT抽头;线路总电流300A以下时可选用400/5的CT抽头;线路总电流450A以下时可选用600/5的CT抽头；如图所示：图中s1与s2抽头即为200/5，s1与s3抽头为400/5，s1与s4的抽头即为600/5,因此通过改变抽头接线的方式可以简单的调整保护的动作范围，起到有效的保护作用。

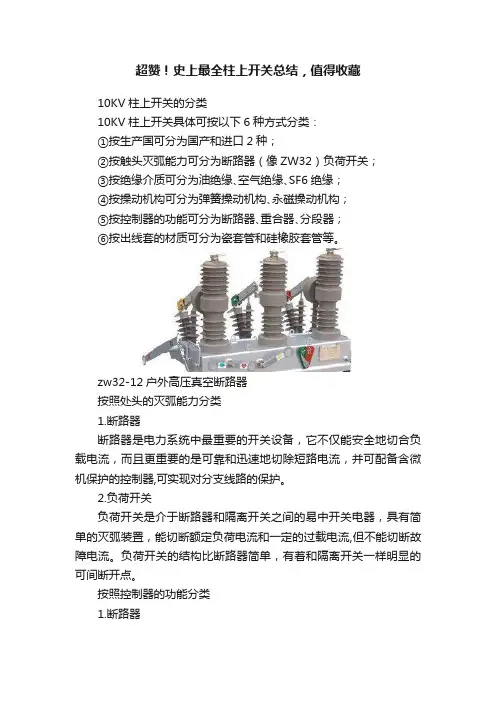

超赞！史上最全柱上开关总结，值得收藏10KV柱上开关的分类10KV柱上开关具体可按以下6种方式分类：①按生产国可分为国产和进口2种；②按触头灭弧能力可分为断路器（像ZW32）负荷开关；③按绝缘介质可分为油绝缘､空气绝缘､SF6绝缘；④按操动机构可分为弹簧操动机构､永磁操动机构；⑤按控制器的功能可分为断路器､重合器､分段器；⑥按出线套的材质可分为瓷套管和硅橡胶套管等｡zw32-12户外高压真空断路器按照处头的灭弧能力分类1.断路器断路器是电力系统中最重要的开关设备，它不仅能安全地切合负载电流，而且更重要的是可靠和迅速地切除短路电流，并可配备含微机保护的控制器,可实现对分支线路的保护。

2.负荷开关负荷开关是介于断路器和隔离开关之间的易中开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流,但不能切断故障电流。

负荷开关的结构比断路器简单，有着和隔离开关一样明显的可间断开点。

按照控制器的功能分类1.断路器配备含微机保护的控制器,可实现对分支线路的保护｡2.重合器重合器开关本体与断路器完全相同,区别在于控制器的功能上｡断路器的控制器功能简单,仅具备控制和线路电流保护功能,其他功能靠FTU 实现｡而重合器的控制器除了具备断路器控制器的所有功能外,还具有3次以上的重合闸､多种特性曲线､相位判断､程序恢复､运行程序储存､自主判断､与自动化系统的连接等功能,但价格较高重合器的特殊功能：若重合成功即可证明电路为短暂的故障。

3分段器主要作为线路的分段开关,配备智能控制器就成为分段器｡10KV柱上开关在馈线自动化的应用柱上开关的应用主要表现在馈线自动化的应用，即自动实现故障区段的定位、故障隔离、非故障区段的供电恢复。

一般来讲，馈线自动化就包括架空馈线自动化与电缆馈线自动化，其中架空馈线自动化有以下几种模式。

1.就地控制方式重合器、分段器，依据电流、电压、故障电流次数等按照预设的条件实现故障隔离和恢复供电。

特点：不需要通讯手段，利用重合器的重合以及动作时限来实现故障自动隔离、自动回复供电。

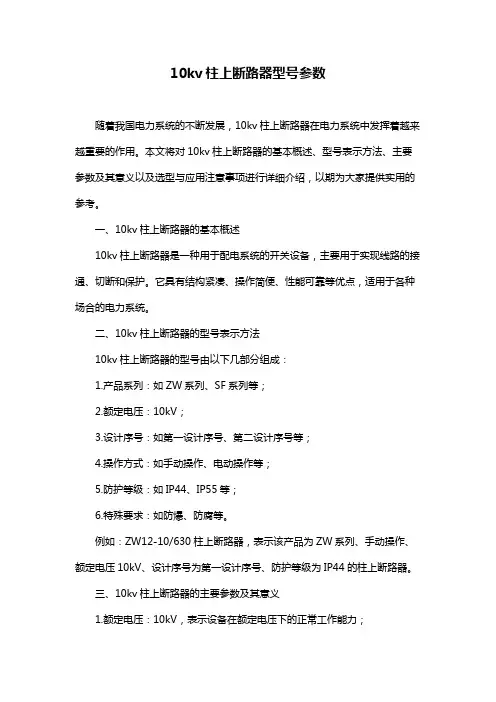

10kv柱上断路器型号参数随着我国电力系统的不断发展，10kv柱上断路器在电力系统中发挥着越来越重要的作用。

本文将对10kv柱上断路器的基本概述、型号表示方法、主要参数及其意义以及选型与应用注意事项进行详细介绍，以期为大家提供实用的参考。

一、10kv柱上断路器的基本概述10kv柱上断路器是一种用于配电系统的开关设备，主要用于实现线路的接通、切断和保护。

它具有结构紧凑、操作简便、性能可靠等优点，适用于各种场合的电力系统。

二、10kv柱上断路器的型号表示方法10kv柱上断路器的型号由以下几部分组成：1.产品系列：如ZW系列、SF系列等；2.额定电压：10kV；3.设计序号：如第一设计序号、第二设计序号等；4.操作方式：如手动操作、电动操作等；5.防护等级：如IP44、IP55等；6.特殊要求：如防爆、防腐等。

例如：ZW12-10/630柱上断路器，表示该产品为ZW系列、手动操作、额定电压10kV、设计序号为第一设计序号、防护等级为IP44的柱上断路器。

三、10kv柱上断路器的主要参数及其意义1.额定电压：10kV，表示设备在额定电压下的正常工作能力；2.额定电流：表示设备在额定电压下的最大电流；3.短路电流：表示设备在发生短路时能承受的电流；4.断路能力：表示设备切断故障电流的能力；5.操作方式：手动或电动，影响设备的操作便捷性；6.防护等级：表示设备对外界固体物体和液体的防护能力；7.工作环境温度：表示设备在正常工作时的环境温度范围。

四、10kv柱上断路器的选型与应用注意事项1.选型时应根据实际需求，合理选择柱上断路器的型号、规格和性能参数；2.注意考虑设备的防护等级，确保在实际工作环境中能有效防护；3.根据线路特点和负荷能力，选择合适的断路能力；4.针对不同的应用场合，选择合适的操作方式；5.注意设备的安装和维护，确保安全可靠运行。

总之，10kv柱上断路器在电力系统中具有重要地位。

正确选型和合理应用10kv柱上断路器，对保障电力系统的稳定运行具有重要意义。

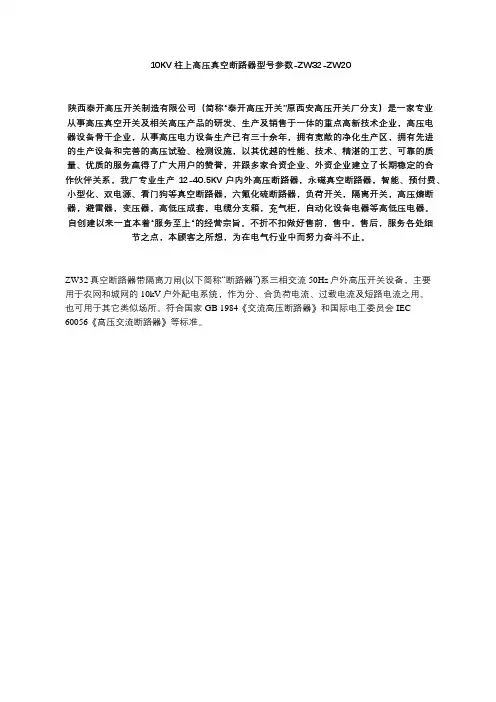

10KV柱上高压真空断路器型号参数-ZW32-ZW20陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZW32真空断路器带隔离刀闸(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用。

也可用于其它类似场所。

符合国家GB 1984《交流高压断路器》和国际电工委员会IEC60056《高压交流断路器》等标准。

ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。

具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

符合如下标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同技术要求》GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL/T593《高压开关设备的共同订货技术条件》。

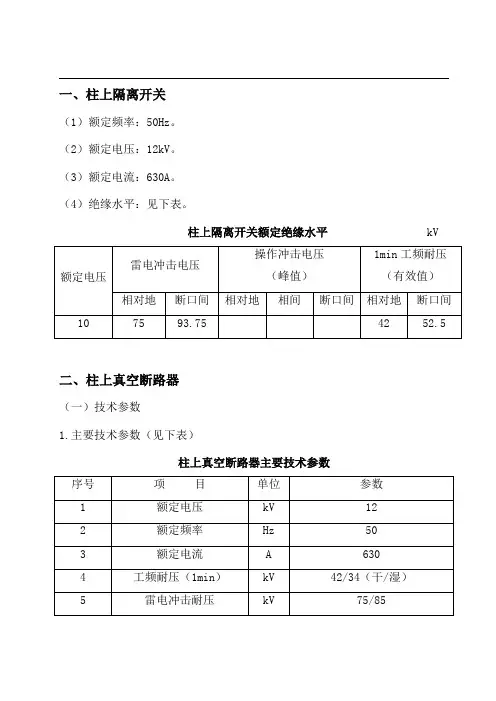

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

宁夏天净元光电力设计有限公司9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

真空断路器分类及用途真空断路器是一种常用的电力设备，主要用于保护电力系统和电气设备免受过载和短路等故障的影响。

根据其不同的特点和用途，可以将真空断路器分为以下几类。

一、低压真空断路器低压真空断路器主要用于低压配电系统中，其额定电压一般在1000V以下。

低压真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于民用建筑、工业企业和交通运输等场所。

它可以有效地保护电力系统和设备免受过载、短路和地故障的影响，确保电力系统的安全稳定运行。

二、中压真空断路器中压真空断路器主要用于中压配电系统中，其额定电压一般在1kV 到40.5kV之间。

中压真空断路器具有断电能力强、操作灵活、维护方便等特点，被广泛应用于工矿企业、城市配电网和农村电网等场所。

中压真空断路器可以快速切断电路，有效地防止电力设备损坏，保障电力系统的正常运行。

三、高压真空断路器高压真空断路器主要用于高压配电系统和输电系统中，其额定电压一般在72.5kV到252kV之间。

高压真空断路器具有断电能力强、电弧稳定、操作可靠等特点，广泛应用于电力系统的主干网和重要变电站。

高压真空断路器能够在电路故障时迅速切断电流，有效地保护电力设备和提高电力系统的可靠性。

四、直流真空断路器直流真空断路器主要用于直流输电系统和直流配电系统中，其额定电压一般在1000V以上。

直流真空断路器具有快速切断能力、电弧稳定性好、寿命长等特点，被广泛应用于直流变电站和直流输电线路。

直流真空断路器可以有效地切断直流电路中的故障电流，保护电力系统和设备的安全运行。

真空断路器作为一种重要的电力保护设备，具有广泛的应用领域和重要的作用。

它可以在电力系统中迅速切断电流，防止电力设备受到损坏，保障电力系统的正常运行。

真空断路器不仅具有体积小、重量轻的优点，而且操作灵活、维护方便，受到了广大用户的青睐。

随着电力系统的不断发展和升级，真空断路器的技术也在不断创新和改进，以适应新的电力设备和系统需求。

10kV柱上断路器是一种用于配电系统中的开关设备，主要用于切断和接通10kV电力线路。

它的主要功能是保护电力系统的安全运行，防止因故障电流过大而引发的设备损坏和人身伤亡事故。

1. 型号：10kV柱上断路器的型号通常由制造商根据其设计、性能和使用环境等因素来确定。

常见的型号有ZW32-12型、ZW8-12型、FZW28-12型等。

这些型号中的数字通常代表了断路器的额定电流值，例如ZW32-12型的额定电流为32A，ZW8-12型的额定电流为8A。

2. 参数：10kV柱上断路器的主要参数包括额定电压、额定电流、短路电流、绝缘水平、操作方式、防护等级等。

-额定电压：10kV柱上断路器的额定电压通常为10kV，这是断路器可以正常工作的最大电压值。

-额定电流：额定电流是指断路器在正常工作条件下可以承受的最大电流值。

例如，ZW32-12型的额定电流为32A，ZW8-12型的额定电流为8A。

-短路电流：短路电流是指在电路发生短路故障时，通过断路器的瞬时最大电流值。

这个参数决定了断路器的保护能力。

-绝缘水平：绝缘水平是指断路器的绝缘材料能够承受的最大电压值。

这个参数决定了断路器的安全性能。

-操作方式：10kV柱上断路器的操作方式主要有手动操作和电动操作两种。

手动操作需要人工进行操作，而电动操作可以通过远程控制或自动控制进行操作。

-防护等级：防护等级是指断路器对外部环境的防护能力，通常用IP代码表示。

IP代码的第一个数字表示防尘等级，第二个数字表示防水等级。

例如，IP67表示防尘等级为6级，防水等级为7级。

以上就是10kV柱上断路器的主要型号和参数。

在选择和使用断路器时，需要根据电力系统的具体情况和需求，选择合适的型号和参数，以确保电力系统的安全和稳定运行。

柱上开关（柱上断路器、柱上分界负荷开关）具体可按以下6种方式分类:①按生产国可分为国产和进口2种;②按触头灭弧能力可分为断路器､负荷开关;③按绝缘介质可分为油绝缘､空气绝缘､SF6绝缘;④按操动机构可分为电磁操动机构､弹簧操动机构､永磁操动机构;⑤按控制器的功能可分为断路器､重合器､分段器;⑥按出线套管的材质可分为瓷套管和硅橡胶套管等｡2 各类开关的特点2.1 国产开关设备｡优点:按国内电力系统的使用特点设计制造;一般采用弹簧操动机构,可进行电动和手动分合闸操作;电流互感器二次电流按5 A设计,可设多组､多变压比,有利于满足继电保护､遥测､计量的不同要求;一般断路器本身配置隔离开关,并且断路器与隔离开关之间设有操作闭锁｡缺点:断路器内部多采用空气绝缘,安全性能受周围环境的影响较大;无专用的操作控制箱,继电保护功能靠U,W两相的电流脱扣器来实现,因此无法实现继电保护的上､下级的合理配合,容易造成断路器误动和拒动;操动机构制造工艺粗糙､气密性差,尤其在空气潮湿或沿海地区,在很短的时间内机构部件便有可能严重锈蚀,无法进行正常的操作｡2.2 进口断路器｡所有进口断路器的共同点是:①电流互感器二次电流按1 A设计,规格有600/1和1000/1等2种;②所有断路器均不配隔离开关;③配有专用的操作控制器,控制器的控制､保护功能齐全,可选择性强,有利于上､下级保护的配合;④多采用零表压下的SF6气体绝缘,密封性能好,内部绝缘不受外部环境的影响,操动机构制造工艺优良且大多密封在SF6气体腔内,现场免维护;⑤价格高,几乎是国产断路器的2倍;⑥订货周期长;⑦一旦断路器发生问题,现场一般不能维修｡2.3 断路器､重合器､负荷开关｡断路器具有很强的灭弧能力,可切断故障电流,配备含微机保护的控制器,可实现对分支线路的保护｡重合器开关本体与断路器完全相同,区别在于控制器的功能上｡断路器的控制器功能简单,仅具备控制和线路电流保护功能,其他功能靠FTU实现｡而重合器的控制器除了具备断路器控制器的所有功能外,还具有3次以上的重合闸､多种特性曲线､相位判断､程序恢复､运行程序储存､自主判断､与自动化系统的连接等功能,但价格较高｡负荷开关可以闭合故障电流,开断额定负荷电流,采用真空和SF6灭弧｡其主要作为线路的分段开关,配备智能控制器就成为分段器,造价较低｡3 各类操动机构的特点3.1 电磁操动机构｡合闸电流大,零部件多,结构复杂｡除电动分､合闸外,还可以手动分闸操作｡不能手动合闸送电,只可以在没有电源的情况下用合闸手柄合上断路器｡不能作为配网自动化的理想选择产品｡3.2 永磁操动机构｡永磁操动机构是一种新概念的操动机构,它有单稳态和双稳态之分｡特点是结构简单,开关状态靠永久磁铁的磁力保持,机械传动部件非常少,机构密封程度较高,受外界影响较小｡但其本质上还是电磁操动机构,瞬时功率大及机械特性控制是其难点,控制器较复杂,其启动电容以及电子控制线路的寿命､温度特性及可靠性是操动机构总体可靠性的“瓶颈”,应加以高度重视｡永磁操动机构最为致命的缺点是没有手动合闸手柄,在合闸送电时,如果遇到控制器或合闸回路故障将会觉得非常棘手｡2014年深圳市安普智信电气有限公司自主研发出一种永磁手动分、合闸机构，其结构较为简单，能够满足断路器在带负荷的情况下进行手动分合闸。

10ｋv户外柱上高压真空断路器型号选型-技术参数陕西泰开高压开关制造有限公司(简称“泰开高压开关”)是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业,高压电器设备骨干企业,从事高压电力设备生产已有三十余年,拥有宽敞的净化生产区,拥有先进的生产设备和完善的高压试验、检测设施,以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-4０.５KV户内外高压断路器,永磁真空断路器,智能、预付费、小型化、双电源、看门狗等真空断路器,六氟化硫断路器,负荷开关，隔离开关,高压熔断器,避雷器，变压器,高低压成套,电缆分支箱，充气柜,自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前,售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

ZＷ3２-12型户外高压真空断路器（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

ＺW32-1２型户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口，并具有可靠的联锁操作。

使用环境条件:ａ、环境温度不高于＋４5 ℃,不低于– 30 ℃;b、空气相对湿度:日平均值不大于95％,月平均值不大于90％;饱和蒸汽压：日平均值不大于２.2×１０-３ＭPa,月平均值不大于1．8×１0－3 MPａ；在高湿度期温度急降时，可能凝露；c、海拔高度不超过 1000米；ｄ、地震烈度不超过8级。

断路器结构特点：1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
