高压柱上开关

详解10kV柱上开关(隔离、负荷、断路器与熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊与农村配电网中，用于分断、闭合、承载线路负荷电流与故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以与故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。

2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置。

10kv柱上隔离开关安装要求10kV柱上隔离开关安装要求一、引言10kV柱上隔离开关是电力系统中常用的一种设备，用于对电力线路进行隔离和切换操作。

正确的安装和使用十分重要，本文将介绍10kV柱上隔离开关的安装要求。

二、安装位置选择1. 安装位置应选择在电力线路容易观察和操作的地点，方便人员进行维护和操作。

2. 安装位置应远离易燃、易爆物品，防止发生火灾或爆炸事故。

三、安装基础1. 安装基础应采用混凝土基础，基础尺寸应满足设备的安装要求，以确保设备的稳定性。

2. 基础应具备良好的承载能力，能够承受设备自身重量以及运行时的外力。

四、设备安装1. 在安装前，应检查设备的外观是否完好，是否有损坏或松动的部件，保证设备的正常运行。

2. 设备的安装应按照设备厂家提供的安装图纸和说明书进行，确保正确安装。

3. 设备应固定牢固，不得晃动或松动，以免影响设备的正常运行。

4. 安装过程中，应注意保护设备的绝缘部分，避免受到外界物体的损坏。

五、接线安装1. 接线前，应先切断电源，确保安全操作。

2. 接线应按照设备的接线图进行，确保正确连接。

3. 接线端子应紧固可靠，接触良好，防止接触不良或松动引起的故障。

4. 接线应使用符合标准的电缆和接线端子，确保电气连接的可靠性。

六、防护措施1. 安装过程中，应佩戴绝缘手套和绝缘鞋，确保人员的安全。

2. 安装位置周围应设置明显的警示标识，提醒他人注意高压设备，防止触电事故发生。

3. 安装完毕后，应对设备进行绝缘测试，确保设备的绝缘性能符合要求。

七、验收和试运行1. 完成安装后，应进行设备的验收和试运行，确保设备的性能和功能正常。

2. 验收时应检查设备的外观、接线、固定等情况，确保安装符合要求。

3. 试运行时应模拟实际工作情况，检查设备的操作是否灵活，是否存在异常情况。

八、维护和保养1. 安装完成后，应制定设备的维护和保养计划，定期对设备进行检查和维护，确保设备的正常运行。

2. 维护和保养工作应由专业人员进行，遵循设备厂家提供的维护手册和操作规程。

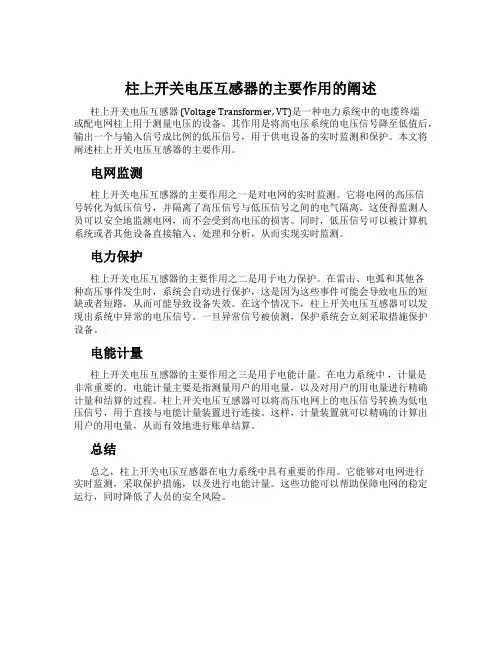

柱上开关电压互感器的主要作用的阐述柱上开关电压互感器 (Voltage Transformer, VT)是一种电力系统中的电缆终端或配电网柱上用于测量电压的设备。

其作用是将高电压系统的电压信号降至低值后，输出一个与输入信号成比例的低压信号，用于供电设备的实时监测和保护。

本文将阐述柱上开关电压互感器的主要作用。

电网监测柱上开关电压互感器的主要作用之一是对电网的实时监测。

它将电网的高压信号转化为低压信号，并隔离了高压信号与低压信号之间的电气隔离。

这使得监测人员可以安全地监测电网，而不会受到高电压的损害。

同时，低压信号可以被计算机系统或者其他设备直接输入、处理和分析，从而实现实时监测。

电力保护柱上开关电压互感器的主要作用之二是用于电力保护。

在雷击、电弧和其他各种高压事件发生时，系统会自动进行保护，这是因为这些事件可能会导致电压的短缺或者短路，从而可能导致设备失效。

在这个情况下，柱上开关电压互感器可以发现出系统中异常的电压信号。

一旦异常信号被侦测，保护系统会立刻采取措施保护设备。

电能计量柱上开关电压互感器的主要作用之三是用于电能计量。

在电力系统中，计量是非常重要的。

电能计量主要是指测量用户的用电量，以及对用户的用电量进行精确计量和结算的过程。

柱上开关电压互感器可以将高压电网上的电压信号转换为低电压信号，用于直接与电能计量装置进行连接。

这样，计量装置就可以精确的计算出用户的用电量，从而有效地进行账单结算。

总结总之，柱上开关电压互感器在电力系统中具有重要的作用。

它能够对电网进行实时监测，采取保护措施，以及进行电能计量。

这些功能可以帮助保障电网的稳定运行，同时降低了人员的安全风险。

一二次融合成套柱上开关设备的技术特点与应用一、引言在现代都市生活中，开关设备是不可或缺的电气设备。

它们广泛应用在家庭、商业和工业领域，控制着电路的通断和电器的开关。

随着科技的发展和市场的需求，开关设备的技术也在不断创新和升级。

一二次融合成套柱上开关设备作为新型的技术产品，具有独特的技术特点和广泛的应用前景。

本文将从技术特点和应用两方面介绍一二次融合成套柱上开关设备，以期为读者提供全面的了解和参考。

二、一二次融合成套柱上开关设备的技术特点1.一二次融合成套一二次融合成套是指一次设备（即高压设备）与二次设备（即低压设备）通过特殊的连接方式融合在一起，形成一个整体的设备系统。

在柱上开关设备中，一次设备部分包括高压柱上开关、隔离开关、避雷器等，而二次设备部分包括配电柜、断路器、熔断器等。

一二次融合成套的特点在于，通过连接和配合使得一次设备和二次设备之间实现了紧密的协同工作，从而提高了系统的整体性能和稳定性。

2.智能化一二次融合成套柱上开关设备具备智能化管理和控制功能。

它采用先进的微电脑控制技术和通信技术，可以实现远程监测、故障诊断、数据采集等功能。

通过智能化的管理，可以实现对开关设备的精细化控制和实时监测，提高了设备的可靠性和安全性。

3.模块化一二次融合成套柱上开关设备采用模块化设计，各个功能模块之间采用标准接口连接，可以根据使用需要进行灵活组合和扩展。

这种模块化设计不仅方便了设备的安装和维护，还可以根据用户需求进行个性化定制，提高了设备的适用性和可维护性。

4.安全环保一二次融合成套柱上开关设备采用先进的材料和工艺，具有良好的耐火、耐磨、防爆、防腐蚀等性能。

在设备的设计和制造过程中，也特别注重了对环境的友好性和节能性，减少了对电网和自然环境的影响，符合现代社会对环保和可持续发展的需求。

5.高可靠性一二次融合成套柱上开关设备具备高可靠性和稳定性。

在设备的设计和制造过程中遵循了严格的标准和规范，通过精密的工艺和严格的质量控制，确保了设备的性能稳定和使用寿命长。

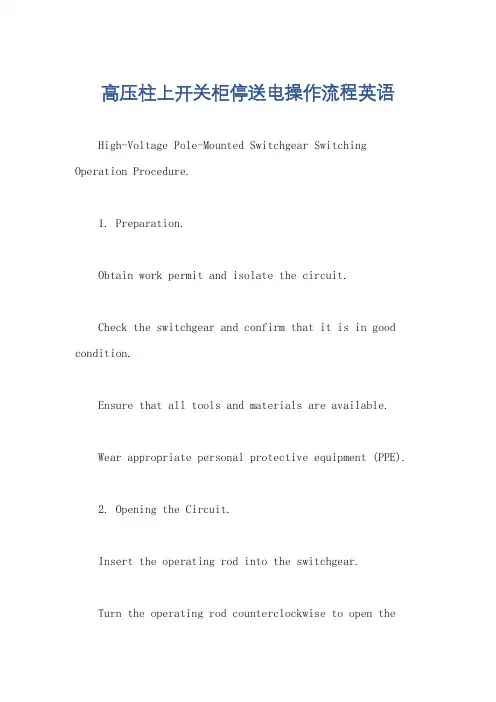

高压柱上开关柜停送电操作流程英语High-Voltage Pole-Mounted Switchgear Switching Operation Procedure.1. Preparation.Obtain work permit and isolate the circuit.Check the switchgear and confirm that it is in good condition.Ensure that all tools and materials are available.Wear appropriate personal protective equipment (PPE).2. Opening the Circuit.Insert the operating rod into the switchgear.Turn the operating rod counterclockwise to open thecircuit.Check the switchgear to confirm that it is open.3. Closing the Circuit.Insert the operating rod into the switchgear.Turn the operating rod clockwise to close the circuit. Check the switchgear to confirm that it is closed.4. Inspection.Inspect the switchgear for any damage.Check the connections to ensure that they are tight.Test the switchgear to confirm that it is operating properly.Detailed Procedure.1. Preparation.1.1 Obtain a work permit from the appropriate authority.1.2 Isolate the circuit by opening the upstream and downstream circuit breakers.1.3 Check the switchgear to ensure that it is in good condition. There should be no visible damage or corrosion.1.4 Ensure that all tools and materials are available, including an operating rod, gloves, and safety glasses.1.5 Wear appropriate personal protective equipment (PPE), including gloves, safety glasses, and a hard hat.2. Opening the Circuit.2.1 Insert the operating rod into the switchgear. The operating rod is typically a long metal rod with a hook on one end.2.2 Turn the operating rod counterclockwise to open the circuit. The switchgear will make a clicking sound when it opens.2.3 Check the switchgear to confirm that it is open. The contacts should be visible and there should be a gap between them.3. Closing the Circuit.3.1 Insert the operating rod into the switchgear.3.2 Turn the operating rod clockwise to close the circuit. The switchgear will make a clicking sound when it closes.3.3 Check the switchgear to confirm that it is closed. The contacts should be touching and there should be no gap between them.4. Inspection.4.1 Inspect the switchgear for any damage. Look for any cracks, dents, or other signs of damage.4.2 Check the connections to ensure that they are tight. Loose connections can cause arcing and overheating.4.3 Test the switchgear to confirm that it is operating properly. Close and open the circuit several times toensure that it is working smoothly.Additional Notes.Always follow the manufacturer's instructions for operating high-voltage switchgear.Never operate high-voltage switchgear if you are not properly trained and qualified.High-voltage electricity is dangerous and can cause serious injury or death. Always take precautions and follow safety procedures when working with high-voltage equipment.。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

高压柱上开关柜停送电操作流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!高压柱上开关柜停送电操作流程是电力系统中非常重要的一环，它涉及到停止或恢复供电，对整个电网的稳定运行起着至关重要的作用。

柱上开关互感器接法分别如下：
1.电流互感器接法。

柱上开关电流互感器通常有两个绕组，一个主绕组和一个次级绕组。

主绕组由高电流通过，次级绕组用于测量和传递较低电流。

主绕组的一端连接到高电流线路，另一端连接到回路（回路中有电流流过）；次级绕组的一端连接到测量仪器，另一端连接到地或接地端。

2.电压互感器接法。

电压互感器一般安装于柱上断路器的电源侧，一次接线端子通过引线，与三相高压电的AB两相连接。

二次电缆从下方的电缆孔穿过，分别与a和b相口相连。

二次接线端子要有一点接地，一般选择b端子与大地相连。

柱上开关互感器的具体接法可能会根据不同的标准或应用而有所不同，因此在实际使用中，建议参考所使用的标准或相关文档，以确保正确接线。

此外，由于互感器涉及安全和精确测量，安装和接线工作应由合格的电气专业人员进行。

河间市山石电器有限公司
HeJianShi rock electrical appliances Co., LTD

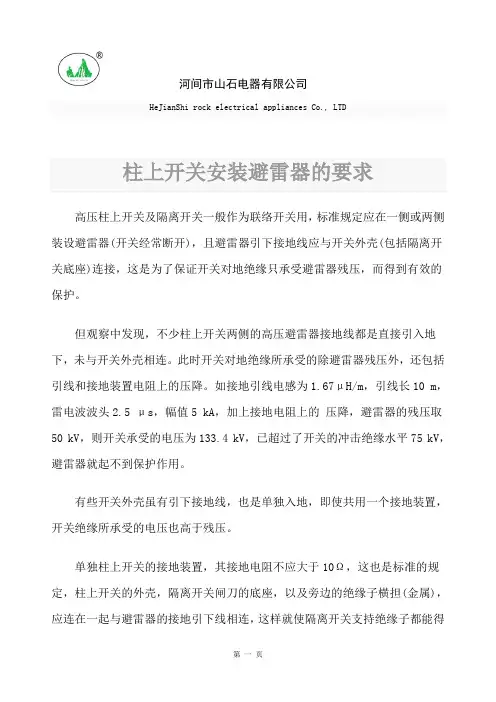

柱上开关安装避雷器的要求
高压柱上开关及隔离开关一般作为联络开关用，标准规定应在一侧或两侧装设避雷器(开关经常断开)，且避雷器引下接地线应与开关外壳(包括隔离开关底座)连接，这是为了保证开关对地绝缘只承受避雷器残压，而得到有效的保护。

但观察中发现，不少柱上开关两侧的高压避雷器接地线都是直接引入地下，未与开关外壳相连。

此时开关对地绝缘所承受的除避雷器残压外，还包括引线和接地装置电阻上的压降。

如接地引线电感为1.67μH/m，引线长10 m，雷电波波头2.5 μs，幅值5 kA，加上接地电阻上的压降，避雷器的残压取50 kV，则开关承受的电压为133.4 kV，已超过了开关的冲击绝缘水平75 kV，避雷器就起不到保护作用。

有些开关外壳虽有引下接地线，也是单独入地，即使共用一个接地装置，开关绝缘所承受的电压也高于残压。

单独柱上开关的接地装置，其接地电阻不应大于10Ω，这也是标准的规定，柱上开关的外壳，隔离开关闸刀的底座，以及旁边的绝缘子横担(金属)，应连在一起与避雷器的接地引下线相连，这样就使隔离开关支持绝缘子都能得
河间市山石电器有限公司
HeJianShi rock electrical appliances Co., LTD
到保护，防止雷击闪络，充分发挥避雷器的作用。

其连接线可采用Φ8 mm的圆钢或20 mm×3 mm的扁钢。

线路中所装设的高压无功补偿电容器也应加金属装氧化物避雷器，其接地引下线也应与电容器的外壳相连。

详解10kV柱上开关(隔离、负荷、断路器及熔断器)用途装于10kV架空配电线路中户外电杆上的开关，用于城郊及农村配电网中，用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断装于10kV架空配电线路中户外电杆上的开关，用于城郊及农村配电网中，用于分断、闭合、承载线路负荷电流及故障电流的机械开关设备。

柱上开关一般由带传感器的开关本体+FTU(馈线自动化终端)组成。

下面介绍的开关都是柱上隔开开关。

1、柱上开关分类按开断能力分：a.柱上隔离开关：不能关合、开断正常负荷电流，有明显断口，用于隔离线路检修b.柱上负荷开关：能关合、承载、开断正常负荷电流(≤630A)，能承载但不能开断故障电流的开关设备。

c.柱上断路器：能关合、承载、开断正常负荷电流(≤630A)以及故障电流的开关设备(≥20kA)。

d.柱上熔断器：有于分断短路电流，保护线路灭弧方式：真空灭弧，SF6灭弧，油灭弧(淘汰)绝缘方式：空气绝缘，SF6气体绝缘，复合绝缘，油绝缘(已淘汰)按所配控制器分为：a.分界型开关：内置零序互感器，具有零序保护功能，配负荷开关或断路器b.电压型负荷开关：可根据两侧线路电压变化来自动分合闸c.集中型负荷开关：不能主动开断短路电流的断路SF6绝缘气体是一种无色、无味、无毒的不易燃气体，而且具有卓越的电绝缘性和灭弧特性，密度为空气的5倍，不易泄露。

2、柱上隔离开关柱上隔离开关，又称隔离刀闸，是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置。

一、柱上隔离开关（1）额定频率：50Hz。

（2）额定电压：12kV。

（3）额定电流：630A。

（4）绝缘水平：见下表。

柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。

2）最大风速：30m/s。

3）环境相对湿度：日平均值95%；月平均值90%。

4）地震烈度：8度。

5）污秽等级：3级。

（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。

2）安装地点：户外。

3）安装方式：柱上垂直。

（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。

2）噪声：户外不大于55dB。

3）操动机构。

形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。

4）辅助回路。

辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。

辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。

采用阻燃端子，留有15%备用端子排。

5）一次端子。

断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。

断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。

6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。

7）接地。

每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。

8）寿命。

机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。

9）每台断路器配有位置指示器。

合闸为红色；分闸为绿色。

10）所有支架按工程需要要进行热镀锌的防腐处理。

11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

编号:10kV 线路柱上开关安装作业指导书编写:年月日审察:年月日赞同:年月日作业负责人 :作业时间年月日时分至年月日时分XX供电公司 XX工区1工作任务本作业指导书针对10kV 线路柱上开关安装工作。

2工期安排序号内容负责班组计划日期1班月日2班月日3班月日3、准备作业阶段准备工作√序号内容标准备注勘探作业现场需要停电的范围、保留的带电部位和作业地址、条件、环境及其他危险点；对危险性、复杂1现场勘探性和困难程度较大的作业项目，应拟定组织措施、技术措施、安全措施并做好记录2依照现场情况确定各工序或小组的作业任务依照现场勘探情况对工作量进行分解3向调换提出工作申请票依照检修计划，提前七个工作日向调换提申请票按需要进行现场勘探，依照《现场标准化作业指导书依照现场实质和停电要求编写并组织学习作业指导4编制导则》编制本作业指导书，并按要求进行技术交书底，工作班组必定全员参加，认真学习，全面解析5拟定安全措施及技术措施措施正确齐全，附和实质6签发工作票及作业安全措施票签发人审察无误后签发7工作前准备检修工具、资料全部工具均为在查验周期内的合格品。

主要工器具√序号名称型号单位数量备注1脚扣2安全带3验电器4接地线5绝缘手套6安全围栏7个人工具8断线钳9钢丝绳套10液压钳11传达绳注：准备的工器具依照现场情况详尽确定。

主要备品备件及资料√序号名称规格单位数量备注1断路器2铜铝过渡端子3绝缘导线4高压隔走开关√序号名称规格单位数量备注5 6 7避雷器钢绞线螺丝注：准备的资料依照现场情况详尽确定。

危险点解析及安全控制措施√序号危险点安全措施内容1误登杆塔判明线路名称、杆号，核对色标牌1、登杆前检查杆根有无松动、杆身有无裂纹；正确检查及使用登杆工具；2、登杆时，踩稳扎实，防范打滑。

2高空坠落3、高处作业，安全带应系在牢固的构件上，安全带扣环应牢固。

转位时不得失去安全带或后备保护绳的保护。

1、全面检查、核对现场设备名称、调换编号，断路器、隔走开关的地址可否全部在断开地址。

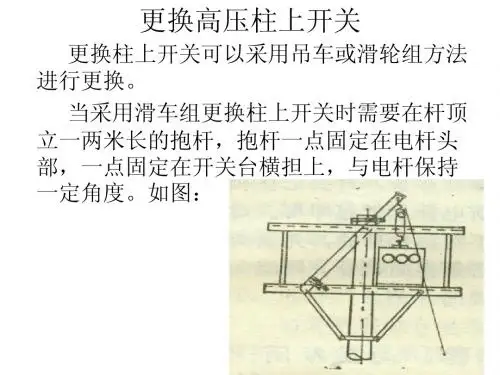

带电更换柱上开关施工方案1. 引言带电更换柱上开关是电力设备维护和改造中的一项重要工作，它涉及到高压电力设备的操作和维护，需要具备一定的专业知识和技能。

本文档将介绍带电更换柱上开关的施工方案及注意事项。

2. 施工准备在进行带电更换柱上开关之前，需要进行充分的施工准备，确保工作的安全和顺利进行。

以下是施工准备的主要内容：2.1 工作人员准备需要配备经验丰富的电力工程师和技术人员进行施工操作。

他们应具备丰富的电力设备操作经验和相关证书。

2.2 工器具准备•电力工器具（隔离工具、电缆、电气钳等）•个人防护装备（绝缘手套、防护眼镜、防护服等）•测量仪器（电流表、电压表等）2.3 施工区域准备确保施工区域的安全和通风良好。

设置警示标志，防止他人进入施工区域。

3. 施工步骤3.1 检查电源在进行带电更换柱上开关之前，需要先检查电源状态。

确保电源已关闭，并使用电压表检测电压是否为零。

3.2 隔离电源使用绝缘材料或隔离开关将电源与带电柱上开关隔离，确保施工过程中电源不会误碰。

3.3 拆卸原开关使用电气钳等工具将原开关进行拆卸。

注意避免触摸裸露的导线和接触器。

3.4 安装新开关将新的柱上开关安装到相应位置，并确保连接良好。

注意避免导线接触到金属部件，造成短路。

3.5 连接电源将电源重新连接至新开关，并确保接线正确牢固。

使用电压表检测接线是否正确。

3.6 测试重新打开电源，使用电流表和电压表检测电流和电压是否正常，确保新开关正常工作。

4. 注意事项4.1 安全第一带电更换柱上开关是一项危险的操作，必须高度重视安全。

工作人员必须穿戴符合要求的个人防护装备，并遵循相关操作规程。

4.2 电压检测在进行带电更换柱上开关之前，必须进行电源电压的检测，确保电源已关闭并断电。

同时，在操作过程中，需要反复使用电压表进行确认。

4.3 隔离开关使用在隔离电源和更换开关过程中，必须使用符合要求的隔离开关或隔离设备，确保电源与带电柱上开关进行有效隔离。

户内外真空断路器厂家厂家：上海民熔电气有限公司验收：三峡水电站（永善分部全国第四大电站）技术支持：民熔技术工程师检测：三峡工程队-供电局验收部主任验收结果：所有断路器、避雷器、电缆冷热缩、10KV隔离开关等产品全部一次性通过实验，次日全部安装完成送电！1.概述1.1产品型号及名称ZW32-12/630-20型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

ZW8-12型户外柱上高压真空断路器ZW8-12型户外柱上高压真空断路器1. 概述详细参数有上海万上电气技术部提供ZW8-12系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压断路器》和IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整后机械特性参数4.3 带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。

隔离开关的机械寿命为2000次。

4.4 断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；4.5 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；4.6 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。

4.7 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；4.8 断路器手动和电动原理图见图1和图2。

10千伏柱上开关型号-10kv柱上高压真空断路器使用说明书陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

手动分闸：拉动分闸手柄，手动脱扣轴向下带动动铁芯动作完成分闸操作。

安装、使用及维护1. 柱上真空断路器投入运行之前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。

35kv柱上高压隔离开关型号-GW4-GW5陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关制造有限公司GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。

它广泛地应用在我国35-110千伏的输变电网路中。

多年来我厂不断对本产品进行了改进。

产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。

为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。

完善化的产品，电气和机械性能均有较大提高。

35kv高压隔离开关主要是：1、泄漏比：普通性达到1.7CM/KV防污型达到2.5CM/KV。

2、导电部分对地***空气距离：35kv为400mm60kv为630mm、110kv为1000mm。

3、动稳定电流：主闸刀达到100A；接地刀达到47KA。

热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。

4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。
