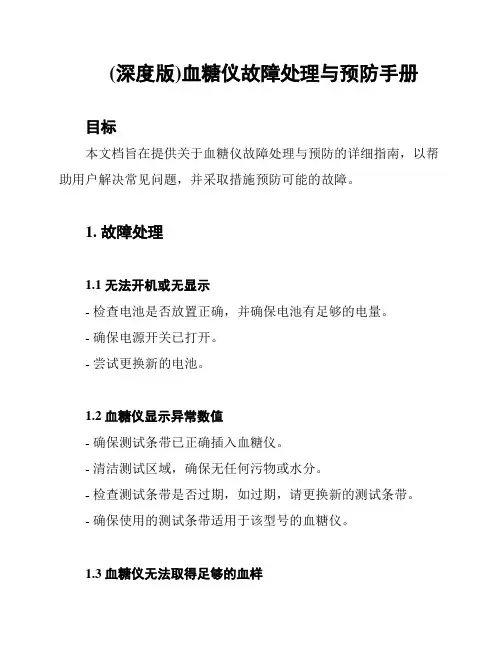

(深度版)血糖仪故障处理与预防手册目标本文档旨在提供关于血糖仪故障处理与预防的详细指南，以帮助用户解决常见问题，并采取措施预防可能的故障。
1. 故障处理1.1 无法开机或无显示- 检查电池是否放置正确，并确保电池有足够的电量。
- 确保电源开关已打开。
- 尝试更换新的电池。
1.2 血糖仪显示异常数值- 确保测试条带已正确插入血糖仪。
- 清洁测试区域，确保无任何污物或水分。
- 检查测试条带是否过期，如过期，请更换新的测试条带。
- 确保使用的测试条带适用于该型号的血糖仪。
1.3 血糖仪无法取得足够的血样- 确保手指干燥，并清洁测试部位。
- 检查采血针是否已被弯曲或损坏，如有，请更换新的采血针。
- 尝试在不同的部位采血，例如手指、手掌或前臂。
- 调整采血深度，确保足够的血样被吸取。
2. 故障预防2.1 定期保养和清洁- 定期清洁血糖仪外壳和显示屏，使用柔软的布料和少量清洁剂。
- 避免将血糖仪暴露在极端温度或湿度下。
- 定期更换电池，以确保电量充足。
2.2 正确使用测试条带- 仔细阅读并遵循测试条带的使用说明。
- 不要使用过期的测试条带。
- 确保将测试条带正确插入血糖仪，并避免触摸测试区域。
2.3 注意采血技巧- 使用专用的采血针进行血样采集。
- 采血前先清洁手指，并确保手指干燥。
- 调整采血深度适合个人需要，避免过度或不足。
- 避免重复在同一部位采血，以免导致瘀血或伤口。
以上是关于血糖仪故障处理与预防的简要指南。
如遇到无法解决的问题，请咨询专业技术人员或联系血糖仪制造商以获取进一步帮助。

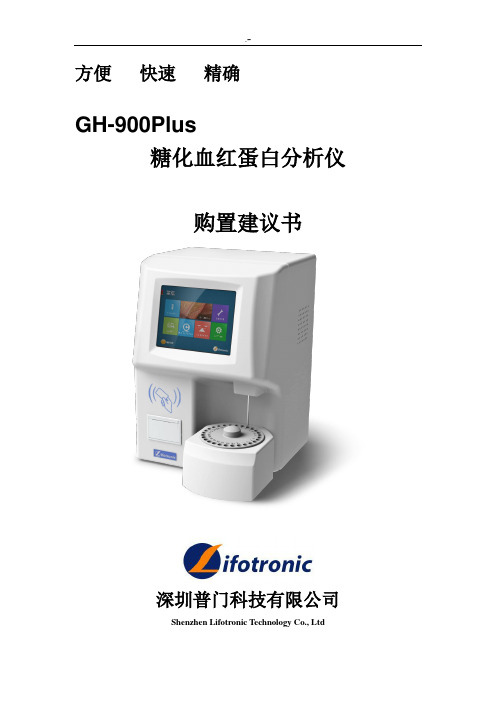

方便快速精确GH-900Plus糖化血红蛋白分析仪购置建议书深圳普门科技有限公司Shenzhen Lifotronic Technology Co., Ltd目录一、公司简介 (3)二、糖化血红蛋白基本知识简介 (4)(一)糖尿病简介 (4)(二)糖化血红蛋白简介 (4)三、GH-900 Plus全自动糖化血红蛋白分析仪 (4)(一)GH-900 Plus检测原理 (5)(二)GH-900 Plus卓越的仪器特点 (6)(三)GH-900 Plus参数.................................. (10)四、糖化血红蛋白分析仪GH-900Plus配套试剂 (11)(一)试剂盒主要组成成分 (11)(二)待测样本采集和处理............................ .. (11)五、经济效益分析 (12)(一)糖化血红蛋白检测收费标准 (12)(二)效益分析.............................................. .. (12)六、仪器操作 (13)七、售后服务承诺 (15)一、公司简介深圳普门科技有限公司是一家专业从事医疗设备研发、制造、营销的医疗设备供应商。
公司核心团队由北美归国的博士和硕士及资深专家所组成，是一家高起点、高素质的高新技术企业。
主要创始人均拥有二十余年高科技医疗产品的行业经验和在北美和欧洲多年的行业工作经验，分别来自全球业内著名的医疗设备厂家。
公司获得“国家高新技术企业”认证，是国家科技部重大项目“科技支撑计划”项目执行单位。
作为国家级高新技术企业，普门科技秉承自主创新理念，致力于全球领先的床旁诊疗设备及家庭医疗产品的研发与制造。
不断增加和完善临床急需的专业诊疗方案，以实现临床多科室的床旁诊疗技术普及与发展，为医疗机构创造更为显著的多重效益。
二、糖化血红蛋白基本知识简介（一）、糖尿病简介糖尿病的特征是高血糖，是因为机体不能充分将葡萄糖作为能源加以利用。

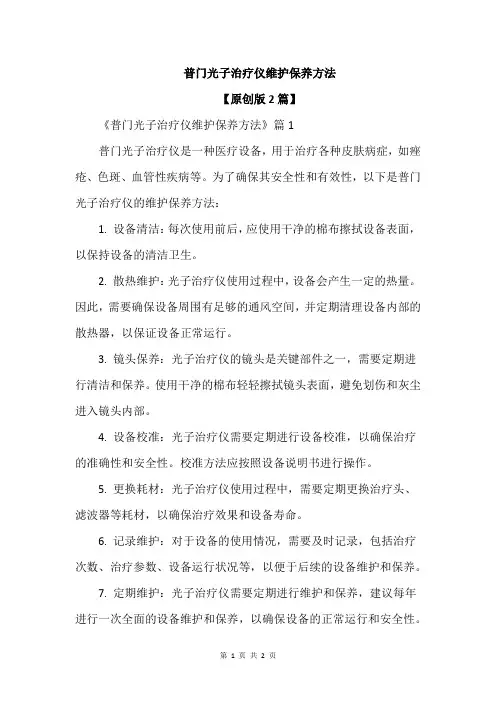

普门光子治疗仪维护保养方法【原创版2篇】《普门光子治疗仪维护保养方法》篇1普门光子治疗仪是一种医疗设备，用于治疗各种皮肤病症，如痤疮、色斑、血管性疾病等。
为了确保其安全性和有效性，以下是普门光子治疗仪的维护保养方法：1. 设备清洁：每次使用前后，应使用干净的棉布擦拭设备表面，以保持设备的清洁卫生。
2. 散热维护：光子治疗仪使用过程中，设备会产生一定的热量。
因此，需要确保设备周围有足够的通风空间，并定期清理设备内部的散热器，以保证设备正常运行。
3. 镜头保养：光子治疗仪的镜头是关键部件之一，需要定期进行清洁和保养。
使用干净的棉布轻轻擦拭镜头表面，避免划伤和灰尘进入镜头内部。
4. 设备校准：光子治疗仪需要定期进行设备校准，以确保治疗的准确性和安全性。
校准方法应按照设备说明书进行操作。
5. 更换耗材：光子治疗仪使用过程中，需要定期更换治疗头、滤波器等耗材，以确保治疗效果和设备寿命。
6. 记录维护：对于设备的使用情况，需要及时记录，包括治疗次数、治疗参数、设备运行状况等，以便于后续的设备维护和保养。
7. 定期维护：光子治疗仪需要定期进行维护和保养，建议每年进行一次全面的设备维护和保养，以确保设备的正常运行和安全性。
《普门光子治疗仪维护保养方法》篇2普门光子治疗仪是一种医疗设备，用于治疗各种皮肤疾病，如痤疮、色斑、血管性疾病等。
为了确保其安全性和有效性，以下是普门光子治疗仪的维护保养方法：1. 设备清洁：每次使用前后，应使用干净的棉布擦拭设备表面，以保持其清洁卫生。
2. 散热维护：光子治疗仪使用过程中会产生一定的热量，因此需要定期清理散热器，以确保设备正常运行。
3. 滤光片更换：滤光片是光子治疗仪的核心部件之一，会随着使用次数的增加而受到磨损。
因此，需要定期更换滤光片，以确保治疗效果和设备寿命。
4. 激光器维护：激光器是光子治疗仪的重要组成部分，也需要定期维护。
具体包括清洁激光器镜头、更换激光器灯泡等。
5. 软件升级：普门光子治疗仪配备有智能化的控制系统，需要定期进行软件升级，以提高设备性能和安全性。
血红仪HbA1c1海奥生物独家代理糖化血红蛋白仪使用手册血红仪HbA1c2海奥生物独家代理目录概述翻开糖化血红蛋白仪的包装储存要求特征显示糖化血红蛋白仪测试系统原理糖化血红蛋白仪质控杯的操作糖化血红蛋白检测显示储存结果校正10µl 微量加样器的使用性能特征疑难处理技术支持平安关机信息耗材处理性能参数质量保证联系我们参考文献血红仪HbA1c3海奥生物独家代理概述使用X围糖化血红蛋白仪是一种小型便携式产品，与糖化血红蛋白检测试剂同时使用，进展指血或全血〔肝素或EDTA 抗凝〕体外血红蛋白A1c〔HbA1c〕定量检测。
每次实验前，糖化血红蛋白仪可进展自检，使用糖化血红蛋白仪质控杯和质控试剂对仪器性能进展检验。
本公司建议质控杯应在每次检测前使用。
糖化血红蛋白仪由12V 直流电供电，变压设备随机提供。
请不要使用其它电源以免导致结果错误或机器损坏。
本手册介绍了糖化血红蛋白仪的使用，您在使用前还应详细参阅糖化血红蛋白检测试剂的使用说明。
请保管本手册以备后用。
翻开糖化血红蛋白仪的包装仔细观察外包装有无破损，如有任何损坏请联系我们。
组成：1 糖化血红蛋白仪〔DCCT 版P901036D〕1 标准电源插头和变压器1 使用手册1 快速指导1 糖化血红蛋白仪质控杯〔单独包装〕储存要求糖化血红蛋白仪应储存于10~35℃。
储存时请务必盖好，以防止灰尘进入。
确保糖化血红蛋白仪质控杯不受阳光直射，储存湿度应小于60%特征血红仪HbA1c4海奥生物独家代理显示杯子符Cartridge这个图标配以“上〞“下〞箭头以提示插入或拔出测试杯。
沙漏符Hourglass提示您应等待，有时候旁边还有倒计时数字显示。
杯子旋转符Rotate Cartridge提示旋转杯子，同时杯子周边部位的信号灯会闪烁，指示应将杯子旋至此处。
错误信息Error Message显示一个数字表示出错代码。
倾倒溶液符Pour Solution提示将测试杯试管中的液体倒入漏斗中。

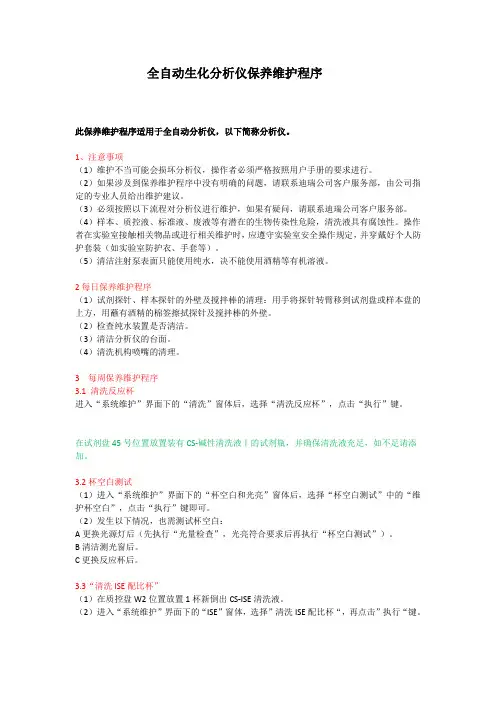

全自动生化分析仪保养维护程序此保养维护程序适用于全自动分析仪，以下简称分析仪。
1、注意事项（1）维护不当可能会损坏分析仪，操作者必须严格按照用户手册的要求进行。
（2）如果涉及到保养维护程序中没有明确的问题，请联系迪瑞公司客户服务部，由公司指定的专业人员给出维护建议。
（3）必须按照以下流程对分析仪进行维护，如果有疑问，请联系迪瑞公司客户服务部。
（4）样本、质控液、标准液、废液等有潜在的生物传染性危险，清洗液具有腐蚀性。
操作者在实验室接触相关物品或进行相关维护时，应遵守实验室安全操作规定，并穿戴好个人防护套装（如实验室防护衣、手套等）。
（5）清洁注射泵表面只能使用纯水，决不能使用酒精等有机溶液。
2每日保养维护程序（1）试剂探针、样本探针的外壁及搅拌棒的清理：用手将探针转臂移到试剂盘或样本盘的上方，用蘸有酒精的棉签擦拭探针及搅拌棒的外壁。
（2）检查纯水装置是否清洁。
（3）清洁分析仪的台面。
（4）清洗机构喷嘴的清理。
3 每周保养维护程序3.1 清洗反应杯进入“系统维护”界面下的“清洗”窗体后，选择“清洗反应杯”，点击“执行”键。
在试剂盘45号位置放置装有CS-碱性清洗液‖的试剂瓶，并确保清洗液充足，如不足请添加。
3.2杯空白测试（1）进入“系统维护”界面下的“杯空白和光亮”窗体后，选择“杯空白测试”中的“维护杯空白”，点击“执行”键即可。
（2）发生以下情况，也需测试杯空白：A更换光源灯后（先执行“光量检查”，光亮符合要求后再执行“杯空白测试”）。
B清洁测光窗后。
C更换反应杯后。
3.3“清洗ISE配比杯”（1）在质控盘W2位置放置1杯新倒出CS-ISE清洗液。
（2）进入“系统维护”界面下的“ISE”窗体，选择”清洗ISE配比杯“，再点击”执行“键。
3.4 ISE废液部的清理使用ISE装置，废液部如果有结晶附着，会产生因绝缘不良而导致测定结果不准确，应用装有纯水的清洗瓶将废液接口部位的结晶、污染物冲洗到废液容器中，然后再用纯水冲洗废液容器的内部，之后用蘸有纯水的纱布擦干净。

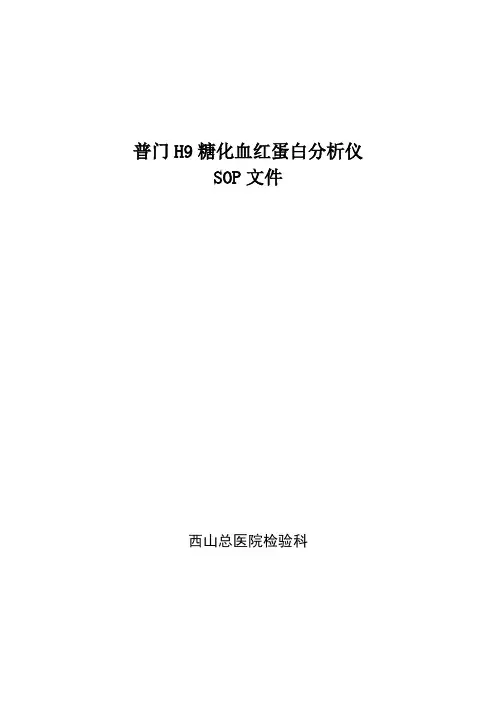

普门H9糖化血红蛋白分析仪SOP文件西山总医院检验科SOP编码：页数：制定人签名：日期：审核人签名：日期：批准人签名：日期：生效日期：颁发日期：周期性审查：年一次修订登记：审查登记：1．目的：普门H9糖化血红蛋白A1c测定仪可体外测定正常人和糖尿病人的糖化血红蛋白，用于糖尿病的辅助诊断和诊疗监控。
2．原理：使用低压离子交换液相色谱法，在梯度洗涤液的作用下，从人全血中分离出各种血红蛋白成分，分离出的血红蛋白经415 nm光谱吸收分析后，结果记录和存储在计算机上。
软件随后对结果进行分析并打印结果报告。
3．仪器使用环境：1．无尘、换气良好的环境。
2．避免阳光直接照射。
3．室内温度范围：10-25℃，相对湿度20~80%4．大气压力范围：75Kp-106Kp5．电源电压变动在220V±10V之内6．有保护性接地4．安全条款：1．使用对人体有危险或发生感染的样品时，请使用橡胶手套，不要直接接触。
如操作人员直接被污染时，用大量的水冲洗、消毒，必要时应及时看医生。
仪器污染时应随时清洗干净且消毒。
2．仪器上面和周围不要放置或使用易燃、易爆物品，避免引起火灾、爆炸。
3．仪器的操作、保养按规定程序进行。
4．5．标准操作过程5.1开机程序：1)仪器背面的电源开关置于“ON”，此时屏幕点亮，2秒后仪器显示层析柱和过滤器的剩余数，系统进入自检和清洗确认界面。
2)确认界面下，按“是”，仪器自检初始化后，进行清洗过程后进入菜单界面；按“否”后仪器跳过自检和清洗过程直接进入菜单5.2关机程序如系统处于主菜单时，可直接关掉电源开关5.3常规样本实验5.3.1 样本准备1）全血样本准备a. 使用K2EDTA抗凝真空采血管采集静脉血标本。
b.迅速将管中的静脉血与抗凝剂充分混匀。
c.将采血管上下颠倒混匀三次后放入试管架中。
2）预稀释样本准备a. 取1500uL的去离子水放入EP管中。
b.加入10uL的静脉全血或手指末梢血，盖好盖子后轻轻摇匀。
血红仪HbA1c 1海奥生物独家代理糖化血红蛋白仪使用手册血红仪HbA1c 2海奥生物独家代理目录概述打开糖化血红蛋白仪的包装储存要求特征显示糖化血红蛋白仪测试系统原理糖化血红蛋白仪质控杯的操作糖化血红蛋白检测显示储存结果校正10µl 微量加样器的使用性能特征疑难处理技术支持安全关机信息耗材处理性能参数质量保证联系我们参考文献血红仪HbA1c 3海奥生物独家代理概述使用围糖化血红蛋白仪是一种小型便携式产品，与糖化血红蛋白检测试剂同时使用，进行指血或全血（肝素或EDTA 抗凝）体外血红蛋白A1c（HbA1c）定量检测。
每次实验前，糖化血红蛋白仪可进行自检，使用糖化血红蛋白仪质控杯和质控试剂对仪器性能进行检验。
本公司建议质控杯应在每次检测前使用。
糖化血红蛋白仪由12V 直流电供电，变压设备随机提供。
请不要使用其它电源以免导致结果错误或机器损坏。
本手册介绍了糖化血红蛋白仪的使用，您在使用前还应详细参阅糖化血红蛋白检测试剂的使用说明。
请保管本手册以备后用。
打开糖化血红蛋白仪的包装仔细观察外包装有无破损，如有任何损坏请联系我们。
组成：1 糖化血红蛋白仪（DCCT 版P901036D）1 标准电源插头和变压器1 使用手册1 快速指导1 糖化血红蛋白仪质控杯（单独包装）储存要求糖化血红蛋白仪应储存于10~35℃。
储存时请务必盖好，以避免灰尘进入。
确保糖化血红蛋白仪质控杯不受直射，储存湿度应小于60%特征血红仪HbA1c 4海奥生物独家代理显示杯子符Cartridge这个图标配以“上”“下”箭头以提示插入或拔出测试杯。
沙漏符Hourglass提示您应等待，有时候旁边还有倒计时数字显示。
杯子旋转符 Rotate Cartridge提示旋转杯子，同时杯子周边部位的信号灯会闪烁，指示应将杯子旋至此处。
错误信息 Error Message显示一个数字表示出错代码。
倾倒溶液符 Pour Solution提示将测试杯试管中的液体倒入漏斗中。
GH-900 Plus糖化血红蛋白分析仪维修手册 1.2普门科技有限公司用户服务部目录第一章仪器组成 (4)1.1 结构与组成 (4)1.2 适用范围 (4)1.3 检测方法——低压液相色谱 (5)1.4 仪器外部结构 (6)1.5 仪器右侧结构 (8)1.6 仪器背面结构 (9)1.7仪器左侧 (9)1.8仪器前壳组件 (9)第二章液路系统 (11)2.1 试剂用量 (11)2.2 整机液路 (12)2.3 灌注溶血剂液路流向 (12)2.4 拭子清洗液路流向 (13)2.5 混杯中的样本进入层析柱液路流向 (14)2.6 A液进行洗脱液路流向 (15)2.7 B液洗脱流向 (16)2.8 C液洗脱液路流向 (17)2.9 液路清洗液路流向 (18)2.10 反冲洗液路流向 (19)2.11 混浴杯清洗液路流向 (20)第三章硬件系统 (21)3.1 主控板 (21)3.2 自动进样盘组件 (27)3.4 二维进样臂 (29)3.5 光电检测模块 (30)3.6 层析柱浴温组件 (32)3.7 电磁阀 (33)3.8 柱塞泵 (33)3.9 浴温组件 (34)3.10 设置参数意义 (35)3.11 硬件检测意义 (36)第四章软件升级 (37)4.1 主板软件的升级 (37)4.2 显示屏软件的升级 (38)第五章维修 (39)5.1 色谱图显示的故障 (39)5.2 故障排除方法 (42)第六章故障表 (45)第一章仪器组成1.1 结构与组成主机结构框架图1.2 适用范围本分析仪采用液相离子交换层析柱法，用于定量检测人全血中糖化血红蛋白（HbA1c）的含量。
本分析仪最多可提供以下5项血液参数的定量分析结果和1种层析色谱图名称单位参考标准糖化血红蛋白HbA1a+HbA1b Area% NGSP 糖化血红蛋白HbA1c Area% NGSP非糖化血红蛋白HbA0 Area% NGSP糖化血红蛋白HbA1c mmol/mol IFCC平均血糖eAG mmol/l ADAG 血红蛋白层析色谱图——1.3 检测方法——低压液相色谱低压液相层析法（LPLC）又称为离子交换层析法，具有灵敏度高、重复性好、特异性强、分离速度快等优点，是当前最常用的层析法之一。
普门糖化血红蛋白分析仪采用低压液相色谱法，仪器设计轻巧，节约空间、检测成本低GH-900plus采用经典的方法学——离子交换液相层析法，直接分离出糖化血红蛋白（HbA1c）。
通过在线连续测出逐点吸光度，形成层析图谱，采用获得专利的测量值取值方法，得出精确的糖化血红蛋白（HbA1c）测量结果。
在根据配置的不同，本分析仪提供两种进样方式，分别为：静脉全血进样方式和稀释血进样方式。
在静脉全血进样方式下，分析仪将吸取10 μL 的全血样本。
在稀释血的进样方式下，操作者应先将20 μL 的末梢血样本和500 μL 的去离子水在机外混合，形成稀释比为1:25 的稀释样本，然后再将此稀释样本送至分析仪进行采样。
此时，分析仪将吸入100 μL 的稀释样本。
1.4 仪器外部结构仪器正面试剂A,B,C,L 试剂盒显示屏幕刷卡区域自动进样盘热敏打印机打印机指示灯兼走纸按键仪器背面试剂试剂盒试剂接口电源开关扫描串口接口电源接口废液接口仪器右侧是主要的液路部分，也是用户经常要维护的地方，例如：层析柱和蠕动泵管组件的更换，也是维修人员检查仪器最多的地方，例如查看气泡或漏液，擦看电机是否正常转动等等。
废液蠕动泵 混育杯组件7 号 电 磁 阀层析柱恒温模块光学组件二维进样臂Z 轴采样针柱塞泵进液蠕动泵二维进样臂X 轴 8 号 电 磁 阀 9 号 电 磁 阀 3 号 电 磁 阀1.7 仪器左侧1.8 仪器前壳组件废液隔膜泵层析柱散热系统柱塞泵 10号电磁阀废液蠕动泵6号电磁阀 5号电磁阀1号电磁阀 主控板串口板2号电磁阀显示板显示排线刷卡模块热敏打印机信息输入部分是由一个触摸液晶显示屏组成，它可输入样本信息，同时显示操作界面。
GH-900 PLUS的操作及测试完全通过触摸屏控制。
第二章液路系统2.1 试剂用量以上用量单位为ml2.2 整机液路2.3 灌注溶血剂液路流向灌注溶血剂：4号柱塞泵工作，产生动力将溶血剂由10号阀2号阀1号阀采样针混浴杯，灌注完成2.4 拭子清洗液路流向拭子清洗：主要是在采样针取样前后用溶血剂对采样针外壁进行清洗，由4号废液隔膜泵提供动力。
2.5 混杯中的样本进入层析柱液路流向样本与溶血素（溶血素的作用是破坏红细胞膜释放血红蛋白）在混浴杯中混匀，预热，进液蠕动泵和废液蠕动泵正转将抽取定量的样本进入层析柱。
样本进入层析柱时，样本中的血红蛋白会被吸附在层析柱中的树脂上，为下一步洗脱做好基础。
2.6 A液进行洗脱液路流向A液是三种梯度洗脱液中洗脱能力最弱的一种液体，由两个蠕动泵正转将A液引入层析柱中。
可以将吸附能力最弱的HbA1a和HbA1b 洗脱出来，在经过比色池时吸光度发生变化形成色谱图中的第一个波峰。
2.7 B液洗脱流向B液是三种梯度洗脱液洗脱能力中次强的一种液体，由两个蠕动泵正转将B液引入层析柱中。
可以将吸附能力次强的HbA1c洗脱出来，在经过比色池时吸光度发生变化形成色谱图中的第二个波峰。
C液是三种梯度洗脱液中洗脱能力最强的一种液体，由两个蠕动泵正转将B液引入层析柱中。
可以将吸附能力最强的HbA10洗脱出来，在经过比色池时吸光度发生变化形成色谱图中的第三个波峰（由于第三个峰比较高，显示屏没完全显示出来）1.仪器在开机和关机时都要进行清洗2.仪器在测量样本前后都会进行清洗清洗步骤：1.仪器先将C液吸入层析柱将层析柱彻底洗脱干净。
2.最后A液清洗，且平衡层析柱中的树脂。
仪器反冲洗，是仪器俩蠕动泵方向转动吸入A液进行反向液路的清洗，如上图红线流向所示，主要是清洗比色池和层析柱及预处理柱。
2.11 混育杯清洗液路流向混育杯清洗则是仪器两个蠕动泵反向转动将A液灌注到到混育杯中对其进行清洗，然后用4号隔膜泵抽取到废液瓶中。
第三章 硬件系统3.1 主控板主控板以CPU 为核心，包括其他的一些外围设备，并同时提供一些接口，控制其他组件的一系列动作。
X 轴电机自动进样盘串口柱塞泵X 轴光耦 24V 主控板电源Z 轴电机柱塞泵光耦X 光耦 2号阀1号阀 废液蠕动泵进液蠕动泵各接口的的功能如上图标注一般的，主板上电子元器件无需测量好坏，只要确认连接主板的线安接正确、完好无断裂即可。
主板上若无明显的烧毁痕迹，不易判断具体部位损毁，只需整体更换主板。
3-9 号阀室内温度传感器层析柱温度传感器 刷卡模块串口板连接端口 显示屏排线端口混浴杯温度传感器帕尔帖 混浴杯加热膜 风扇打印机排线数据采集板 LED 灯接口定义主控板插座一览(Version:A0)：主控板插座一览(Version:A2)：3.2 自动进样盘组件（拆装可以参照糖化安装手册）自动进样盘的工作原理：1.样品盘上有俩凸位，与传动盘两凹槽卡住，通过下面点击转动，带动样品盘的转动。
2.样品盘的定位：在1号位对应区有个缺口当光耦遇到此缺口后，会产生信号，仪器规定此位置为原始位，此过程就是样品盘的定位。
3.每次安装好样品盘后（不论是装机，还是维修仪器）都必须进行检查采样针与样品盘的位置，若有偏差，在参数设置里进行调整。
样品盘传动盘 进样盘排线端子 底板光耦检测 样品盘光耦检测区凸位凹槽3.3 热敏打印机组件用手轻轻掰开门扳手，然后慢慢往下压直到能将门打开即可。
打印纸放入打印机时注意纸的方向，热敏感面朝上，用门卡住即可。
更换打印机步骤：打印机门扳手指示灯兼走纸键固定打印机螺丝固定打印机螺母1. 打开前壳，拔掉打印机上插口排线。
2. 用十字螺丝刀取下右边两颗螺钉螺母。
3. 用手握住打印机向外用力堆，可以取出打印机3.4 二维进样臂其作用就是带动采样针上下和前后运动。
X轴Y轴采样针清洗采样针拭子采样针滑块传动皮带如右图所示X轴带动Z轴在两根导轨上前后运动，说明两导轨必须要保持一样的平行与平直，且必须涂抹润滑剂。
导轨与滑块3.5 光电检测模块光电检测模块的组成配件原理：根据朗伯—比耳 (Lambert －Beer)光吸收基本定律当一束平行单色光通过均匀的溶液介质时，光的一部分会被吸收。
由于糖化血红蛋白的吸收光峰值波长为415nm ，所以当415nm 的LED 紫光透过比色池，经过415nm 的带通滤光片后被光电池吸收，光的强度与转换成的电位大小成正比，示意图如下：滤光镜片模块结构LED 光源比色池固定尼龙螺数据采集板比色池 组装固定在仪器上的螺丝孔位比色池上粗金属管为进液管，细的为出液管长管接层析柱短管接废液泵拆分流动比色原理图利用计算机对光电池信号进行放大和采集，实时连续测定洗脱物的吸光度，将得到相应的血红蛋白层析色谱图，如下图所示：血红蛋白层析色谱图通过积分原理计算出HbA1ab、HbA1c、HbA0吸光度的积分面积，HbA1c值是以色谱图中HbA1c的峰面积占血红蛋白峰总面积的百分比表示，以此类推得出HbA1ab和HbA0各占总Hb的百分比。
LED值升高（1）ADC值会升高（700-800），LED值越大说明光源越亮所以LED光源衰老会直接导致仪器ADC的值，仪器ADC值在17000-19000是指比色池内充满洗脱液无气泡的情况下仪器所显示出来稳定的ADC值。
若不在范围则或跳动很大会达到到20000或0则说明仪器有故障需仔细检查(请参考故障信息章节)。
3.6 层析柱浴温组件该组件是给层析柱提供25度的恒温环境，其组成结构如下图:该组件原理：帕尔帖加热器，和散热片，风扇，组成恒温系统。
温度由浴温套传递给层析柱，其实时温度由温度传感器检测出来。
温度的过高或过低都会影响离子的交换，进而影响仪器测量值。
散热片帕尔帖加热片及其电源线 传温铝块温度传感器层析柱散热风扇L 型冷凝管3.7 电磁阀仪器中共有8 个三通电磁阀，属于同一类型。
电磁阀有两个出口，一个进口但同时进口只能与其中一个出口形成通路。
例如在不通电的情况下，出口与标有NO 的进口是畅通的。
通电电情况下，出口与标有OFF 的进口是畅通的。
检查电磁阀是否接好、良好的简单办法是：到诊断见面电磁阀调试界面，选中对应电磁阀点测试。
若能听到“滴”的声响，说明连接良好。
若听不到可能是没接好，也可能是损坏了。
3.8 柱塞泵柱塞泵，主要是用来精确控制吸取样品量以及溶血剂的，它上部连接到2号电磁阀， 左侧连接10号电磁阀。
柱塞泵用于吸取定量样本和溶血素。
因此对精度要求很高。
一般情况下，注射器观察泵内和连接管内是否有气泡 若有请及时排出。
固定螺丝孔位常开ON 端（通电此端关闭）常闭O FF 端进口固定螺丝孔位 光耦传感器3.9 浴温组件浴温组件工作：开机后薄膜加热器通电加热，热量传热铝块 混浴杯 温度传感器（实时检测温度保持在53度）意义：血样品与溶血素混合后要在一定温度下发生反应，使红细胞膜能最短时间内测底破坏掉，释放出全部的血红蛋白。
