电缆桥架报价参照表（最新）电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。

在地下停车场、商场、超市等地方都可以看到它们的身影。

但是很多朋友都不是很了解电缆桥架的价格是多少？今天我们就来说一下电缆桥架报价参照表。

电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。

托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。

梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散热快、结构简单、安装便利等特点。

如何选择电缆桥架：1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂，支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道，根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、电缆桥架,卡博菲桥架,爱帆桥架均可替代互用！7、户外要选用复合环氧树指桥架（F）。

电缆桥架报价参照表：。

桥架价格计算方法一、材料成本计算方法：桥架的材料主要包括管材、托盘、连接件等。

具体计算方法如下：1.计算管道总长度：根据设计图纸计算桥架需要的管道总长度，考虑各个分段的长度、曲线段和支撑段的长度等。

2.计算各种材料的数量：根据设计要求，计算各种材料的总用量。

3.查询材料价格：查询各种材料的市场价格，包括管材、托盘、连接件等。

4.计算材料成本：各种材料价格乘以数量得到各种材料的成本总额。

5.加上其他材料成本：如电线电缆、接地导线等其他材料的成本。

二、人工成本计算方法：1.确定施工工期：根据施工方案和实际情况确定桥架的施工工期，包括设备安装时间和线路架设时间等。

2.确定人工工时：根据工期和实际工作情况确定施工所需的人工工时。

3.查询人工单价：查询当地人工单价，包括工人的工资、社保等费用。

4.计算人工成本：人工工时乘以人工单价得到人工成本总额。

三、设备成本计算方法：桥架施工需要使用一些专用设备，如吊机、叉车等。

具体计算方法如下：1.确定设备使用时间：根据实际工作情况确定每种设备的使用时间。

2.查询设备租赁费用：查询当地设备租赁公司的租赁费用。

3.计算设备成本：设备使用时间乘以设备租赁费用得到设备成本总额。

四、运输成本计算方法：桥架材料和设备需要运输到施工现场，具体计算方法如下：1.计算材料和设备总重量。

2.查询运输单位价格：查询当地运输公司的运输价格。

3.计算运输成本：材料和设备的总重量乘以运输单位价格得到运输成本总额。

五、利润计算方法：为了保证利润和项目的可持续性发展，需要为桥架项目设定合理的利润率。

具体计算方法如下：1.确定项目利润率：根据项目的复杂程度、市场需求和竞争情况等因素，确定桥架项目的合理利润率。

2.计算项目总成本：将材料成本、人工成本、设备成本和运输成本相加得到项目的总成本。

3.计算项目利润：项目总成本乘以利润率得到项目的利润总额。

综上所述，通过以上五个方面的计算方法，可以得到桥架的价格。

安装费用包含人工费，材料费，因为所在地区，所选厂家产品不同，所选型号不同而安装价格也大有差异。

特殊情况下还要考虑施工环境的施工难度。

所以这个桥架的安装价格要根据实际情况而定，不能一概而论。

关于电缆桥架安装的报价，下面供大家参考（是一般的报价，实际做的时候受多种因素影响，可能会波动）
这里是根据不同的型号，然后提供安装价格的。

50-80（宽）：
12元一米，（安装高度为4米）
18元一米（安装高度为6米）
100-200（宽）：
22元一米（安装高度为4米）
28元一米（安装高度为6米）
300（宽）：
30元一米（安装高度为4米）
38元一米（安装高度为6米）
400（宽）：
35元一米（安装高度为4米)
45元一米（安装高度为6米）
600-800（宽）：
35-45元一米（安装高度为4米）
48元一米（安装高度为6米）
900*1000（宽）：
52元一米（安装高宽为4米）
58元一米（安装高度为6米）
这个数据供参考，当然会随着各地的不同，所以价格会有差异，这个大家可以根据具体情况报价。

河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。

更多关于电缆桥架安装技术以及安装价格的问题，您可以拨打上方电话咨询，有技术人员为您做出详细解答！。

强电工程施工桥架报价一、项目概况本项目为某地区新建强电工程配电线路施工项目，总长度约1000米，包括电缆敷设、桥架安装等工作。

为确保施工质量和进度，现向多家施工单位进行报价邀请，希望您能提供合理的报价方案。

二、施工范围1. 电缆敷设：根据设计要求，在地面敷设PVC绝缘电力电缆，埋设深度为0.8米，宽度为0.5米，电缆截面为70mm2，总长度为1000米。

2. 桥架安装：在路面上悬挂安装金属桥架，用于承载配电线路电缆。

桥架总长度为1000米，高度为5米，桥架采用镀锌钢材制造，横跨道路，安装坚固。

3. 其他：包括电缆接头、防水处理、接地等配套工作。

三、施工工艺1. 电缆敷设：先进行线路勘测，确定敷设路线，清理路面，铺设土方，敷设电缆，固定电缆连接接头。

2. 桥架安装：根据设计要求，选择合适的位置，固定桥架支架，安装桥架主体，连接桥架支架。

3. 安全措施：施工现场设置标志牌，配备安全帽、手套等防护工具，保障施工人员安全。

四、施工人员及设备1. 施工人员：项目需要5名电工、5名钢结构工，具有相关证书和经验。

2. 施工设备：配备起重机、挖掘机、焊接设备等必要设备，确保施工的顺利进行。

五、施工周期1. 计划施工周期为30天，具体时间根据天气情况和进度灵活调整。

2. 施工过程中需要注意施工质量和安全，及时解决遇到的问题，确保施工按时完工。

六、报价要求1. 报价有效期为15天，超时作废。

2. 报价包含人工、材料、设备费用，不得增加其他额外费用。

3. 报价需详细列出各项费用，并注明含税价格和不含税价格。

4. 请提供公司相关资质证书、经验案例等证明材料。

七、报价细则1. 人工费用：共计5000元/人天，合计25000元。

2. 材料费用：包括电缆、桥架、接头等各类材料，共计20000元。

3. 设备费用：包括起重机、挖掘机、焊接设备等设备租赁费用，共计15000元。

4. 合计报价：人工费用+材料费用+设备费用=60000元（含税）。

电缆桥架可以分为很多种不同的型号，在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。

根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。

根据型号，材质，用途的不同，以及生产厂家的不同，电缆桥架的价格也是有着较大差异的。

电缆桥架电缆桥架运用在工程上比较多，只要铺设电缆就要用桥架，它就是作为布线工程的一个配套项目。

价格根据型号分别如下：厚度 0.8mm 1.0mm 1.2mm 1.5mm 2.0mm 2.5mm规格50x50 80x 60 100x100 200x 100 300x 100 300x 150 400x 100 500x 150 500x 200价格：每米：37元——160元电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。

桥架及附件价格计算方法
桥架密度：7.85g/cm3
镀锌桥架价格：8000元/吨
喷塑桥架价格：6500元/吨
桥架价格计算公式：￥=重量×单价
体积计算要算上桥架折边，槽部分加2cm,盖子部分加2cm.
如计算规格为300×200×1.2的1米桥架价格，计算方法如下：
体积=720×1.2×1000+320×1.2×1000=1248000mm3=1248cm3
桥架重量=1248×7.85=9796.8g=9.8kg
桥架价格=9.8×8=78.4元
桥架附件价格计算如下：
1个弯头价格等于1米同规格桥架价格。

如：200×100垂直弯头价格等于1米200×100桥架价格
1个三通价格等于1米三通中最大规格桥架价格乘于1.2
如：300×200变200×100三通价格等于1米300×200桥架价格乘于1.2
1个变径价格等于1米变径中最大规格桥架价格
如：300×200变200×100变径价格等于1米300×200桥架价格
1个变径平三通价格等于1米变径平三通中最大规格桥架价格乘于1.2
如：300×100变200×100变径平三通价格等于1米300×100桥架价格乘于1.2
连接片价格：100×50 1元/个
200×100 2元/个
300×100 2元/个
300×200 3元/个。

序号http://ybsl.net/下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填1桥架宽度501001502003004005002型号水平角钢40404040404040 3角钢单边超出量50505050505050 4型号吊杆10101010121212 5单根吊杆长度1111111 7吊杆间距 1.5 1.5 1.5 1.5 1.5 1.5 1.5 8桥架长度11111119水平桥架型钢合计 1.06 1.15 1.23 1.31 1.83 1.99 2.15QQ:262780555 有好的意见或建议请联系Q易表安装图形算量安装算量 首选易表桥架支撑架计算表易表图形算量软件省级总代理提供 133********刘先生下列数据手填下列数据手填下列数据手填下列数据手填下列数据手填单位桥架宽度水平角钢吊杆60070080010001200mm 100-200∟40*40*4φ104050505050KG/m 300-600∟40*40*4φ12/∟40*40*45050505050mm 800-1200∟50*50*5∟40*40*41240404040KG/m 11111m 理论重量∟40*40*4 2.4221.5 1.5 1.5 1.5 1.5m 理论重量φ80.39511111m理论重量φ100.6172.315.245.495.996.50KG理论重量φ120.888联系QQ//表133********刘先生参考参考参考KG/m KG/m KG/m KG/m。

桥架价格计算公式
总价=长度×单价
其中，长度是指桥架的总长度，单位可以是米(m)或者厘米(cm)等；单价是指每米或每厘米的价格。

桥架的单价可以根据以下几个方面来确定：
1.材质：桥架的材质有很多种，例如钢材、铝合金等。

不同材质的桥架价格有区别，通常钢材较为常见和经济实惠，因此单价会相对较低。

2.品牌：桥架的品牌也会影响价格，一般来说，知名品牌的桥架价格比较高，因为有较好的质量保障和服务。

3.产品质量：桥架的质量也是影响价格的重要因素，质量更优越的产品价格可能会相对偏高。

另外，有些桥架可能还需要附加一些组件，例如跨接设备、支架、连接件等，这些也会加入到总价中。

在实际应用中，可以根据具体情况来确定桥架的总价，同时也需要考虑其他因素，如运输、安装等费用。

此外，市场行情也会对桥架价格产生一定影响，因此，在进行价格计算时需要综合考虑多个因素。

电缆桥架报价是多少？电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

那么在施工中占重要地位的电缆桥架报价是怎么样的呢?

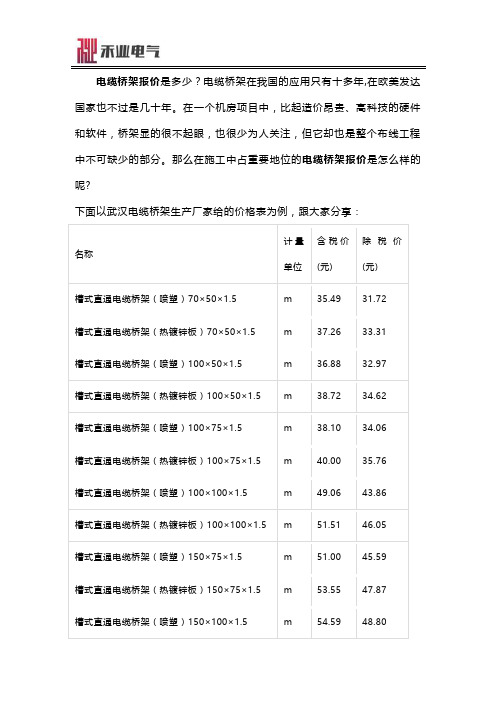

下面以武汉电缆桥架生产厂家给的价格表为例，跟大家分享：
以上就是武汉电缆桥架生产厂家分享的电缆桥架报价表。

仅供大家参考，具体建议跟厂家直接沟通。
