桥架计算方法

公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。

例如，如果水平放置一个50m的电缆桥架，则根据一组2 m的支撑，有26组支撑和吊架（其材料通常由角钢制成或通丝或全部由角钢制成）和衣架（根据现场实际情况确定）。

每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。

在硬件手册中检查相应规格的角钢的类型，以得到每米的重量，然后乘以26组，即桥架和吊架的重量。

扩展数据：常见情况：如何计算100 * 100200 * 100400 * 100的桥支架。

桥的高度距顶板2m。

该？使用10个直通导线悬挂器，底板为横臂。

间距要求为2m =1。

假设每种类型的桥梁为100m，如何计算？答：桥梁和屋顶之间的高度为2m，吊杆的长度为2m。

例如，100m桥，100 * 100，每个支架2m，100/5 = 50（套）电缆桥架类型和品种的选择1.当需要屏蔽电缆网络免受电气干扰或保护外部影响（如腐蚀性液体，易燃灰尘等）时，请使用（FB）型槽型复合防腐屏蔽电缆桥架（带盖）应该选择。

2.在强腐蚀性环境中，应使用（f）类环氧树脂复合防腐和阻燃电缆桥架。

支架和支架也应使用相同的材料制成，以延长电缆桥架和附件的使用寿命。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

3.除上述条件外，还可以根据现场环境和技术要求选择桥架式，槽式，梯形，玻璃防腐阻燃电缆桥架或普通钢桥。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

4.在公共通道或室外人行横道部分，应在底部台阶的底部添加垫子或托盘。

当大跨度跨过公共通道时，可以提高桥梁的承载能力，也可以根据用户要求选择脚手架。

5.对于大跨度（> 3M），应选择复合桥（FB）。

6.复合环氧树脂桥（f）应在室外使用。

桥架价格计算方法一、材料成本计算方法：桥架的材料主要包括管材、托盘、连接件等。

具体计算方法如下：1.计算管道总长度：根据设计图纸计算桥架需要的管道总长度，考虑各个分段的长度、曲线段和支撑段的长度等。

2.计算各种材料的数量：根据设计要求，计算各种材料的总用量。

3.查询材料价格：查询各种材料的市场价格，包括管材、托盘、连接件等。

4.计算材料成本：各种材料价格乘以数量得到各种材料的成本总额。

5.加上其他材料成本：如电线电缆、接地导线等其他材料的成本。

二、人工成本计算方法：1.确定施工工期：根据施工方案和实际情况确定桥架的施工工期，包括设备安装时间和线路架设时间等。

2.确定人工工时：根据工期和实际工作情况确定施工所需的人工工时。

3.查询人工单价：查询当地人工单价，包括工人的工资、社保等费用。

4.计算人工成本：人工工时乘以人工单价得到人工成本总额。

三、设备成本计算方法：桥架施工需要使用一些专用设备，如吊机、叉车等。

具体计算方法如下：1.确定设备使用时间：根据实际工作情况确定每种设备的使用时间。

2.查询设备租赁费用：查询当地设备租赁公司的租赁费用。

3.计算设备成本：设备使用时间乘以设备租赁费用得到设备成本总额。

四、运输成本计算方法：桥架材料和设备需要运输到施工现场，具体计算方法如下：1.计算材料和设备总重量。

2.查询运输单位价格：查询当地运输公司的运输价格。

3.计算运输成本：材料和设备的总重量乘以运输单位价格得到运输成本总额。

五、利润计算方法：为了保证利润和项目的可持续性发展，需要为桥架项目设定合理的利润率。

具体计算方法如下：1.确定项目利润率：根据项目的复杂程度、市场需求和竞争情况等因素，确定桥架项目的合理利润率。

2.计算项目总成本：将材料成本、人工成本、设备成本和运输成本相加得到项目的总成本。

3.计算项目利润：项目总成本乘以利润率得到项目的利润总额。

综上所述，通过以上五个方面的计算方法，可以得到桥架的价格。

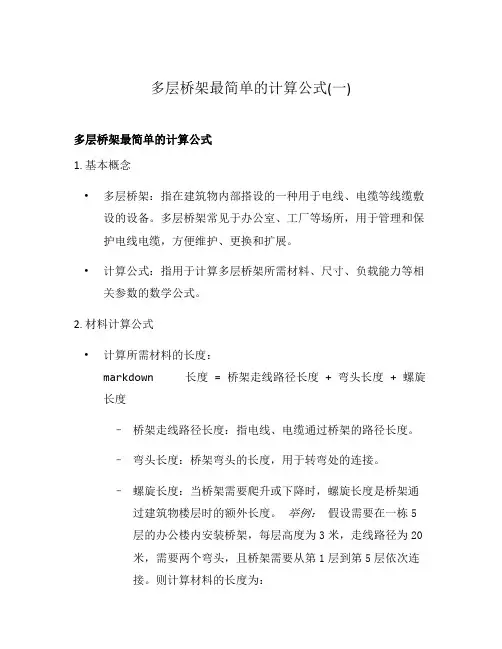

多层桥架最简单的计算公式(一)多层桥架最简单的计算公式1. 基本概念•多层桥架：指在建筑物内部搭设的一种用于电线、电缆等线缆敷设的设备。

多层桥架常见于办公室、工厂等场所，用于管理和保护电线电缆，方便维护、更换和扩展。

•计算公式：指用于计算多层桥架所需材料、尺寸、负载能力等相关参数的数学公式。

2. 材料计算公式•计算所需材料的长度：markdown 长度 = 桥架走线路径长度 + 弯头长度 + 螺旋长度–桥架走线路径长度：指电线、电缆通过桥架的路径长度。

–弯头长度：桥架弯头的长度，用于转弯处的连接。

–螺旋长度：当桥架需要爬升或下降时，螺旋长度是桥架通过建筑物楼层时的额外长度。

举例：假设需要在一栋5层的办公楼内安装桥架，每层高度为3米，走线路径为20米，需要两个弯头，且桥架需要从第1层到第5层依次连接。

则计算材料的长度为：桥架走线路径长度 = 每层高度 * 楼层数 = 3m *5 = 15m弯头长度 = 每个弯头的长度 = * 2 =螺旋长度 = 楼层数 * 每层高度 = 5 * 3m = 15m长度 = 15m + + 15m =因此，安装该多层桥架所需材料的长度为米。

3. 尺寸计算公式•计算桥架的宽度：markdown 宽度 = 走线数量 * 走线的宽度–走线数量：指需要通过桥架的电线、电缆数量。

–走线的宽度：每条电线、电缆在桥架上所占的宽度。

举例：假设需要通过桥架走线的电线、电缆数量为10根，每根占用桥架宽度的米。

则计算桥架的宽度为：宽度 = 10根 * /根 = 2m因此，该多层桥架的宽度为2米。

•计算桥架的高度：markdown 高度 = 每层高度 * 楼层数–每层高度：指每层楼的高度。

–楼层数：指桥架需要连接的楼层数。

举例：假设需要在一栋5层的办公楼内安装桥架，每层高度为3米。

则计算桥架的高度为：高度 = 3m * 5 = 15m因此，该多层桥架的高度为15米。

4. 负载能力计算公式•计算桥架的负载能力：markdown 负载能力 = 材料的长度 * 材料的宽度 * 材料的厚度 * 单位长度的负载能力–材料的长度：指桥架的长度。

电缆桥架计算公式
1.电缆桥架尺寸计算公式：
电缆桥架的尺寸计算根据电缆的数量、截面积和布置方式等参数进行，常用的尺寸计算公式如下：
横向宽度W=√(n×S×k1)
其中
W 表示电缆桥架的横向宽度，单位为mm
n表示电缆的数量
S 表示电缆的横截面积，单位为mm²
k1为修正系数，取值一般在0.8-1之间，根据实际情况确定
2.电缆桥架载荷计算公式：
电缆桥架的载荷计算需要考虑电缆的重量以及电缆桥架自身的重量，
常用的载荷计算公式如下：
载荷P=n×G×k2
其中
P表示电缆桥架的载荷，单位为N
n表示电缆的数量
G表示每米电缆的重量，单位为N/m
k2为修正系数，一般根据电缆桥架的可靠性要求，取值为1.2-1.5
3.电缆桥架支架间距计算公式：
电缆桥架的支架间距需要根据电缆的重量和桥架的载荷承受能力进行
计算，常用的支架间距计算公式如下：
支架间距L=√(P×k3/(w×h×k4))
其中
L 表示支架间距，单位为mm
P表示电缆桥架的载荷，单位为N
k3为修正系数
w 表示电缆桥架的宽度，单位为mm
h 表示电缆桥架的高度，单位为mm
k4为修正系数，一般取值为0.8-0.9
以上是常用的电缆桥架计算公式，不同的项目需求和使用条件会有所
差异，因此具体的计算公式应根据实际情况进行确定。

在进行电缆桥架计
算时，需要准确了解电缆的数量、截面积、重量以及桥架的尺寸、载荷承
受能力等参数，以确保设计的电缆桥架能够满足使用要求并保证工程质量。

桥架重量计算公式
桥架重量计算公式是用于确定桥架重量的重要公式，它可以帮助工程师确定桥架的重量，以便维护它的安全性和稳定性。

桥架重量计算公式有许多种形式，但最常用的是基于结构的公式。

在这种计算公式中，桥架的重量取决于桥架的长度、宽度、高度和材料类型。

比如，若架子的长度为7.2米，宽度为2.4米，高度为1.2米，材料类型为木材，则其重量可以通过以下公式来计算：
重量 = 长度 × 宽度 × 高度 × 材料密度
其中，材料密度是指桥架材料的密度，通常以千克/立方米（kg/m3）为单位。

因此，在上述示例中，木材的密度可以认为是700 kg/m3，则桥架的重量可以计算为：
重量 = 7.2 × 2.4 × 1.2 × 700 = 10368 kg
在计算桥架重量时，还需要考虑桥架上的其他结构，如桥墩、支座、支架等，它们的重量也需要计算在内。

计算桥架重量时，还需要考虑桥架的类型，也就是说，不同类型的桥架重量也会有所差别。

例如，钢桥的重量要比木桥重，因为钢的密度大于木材的密度。

同时，桥架的尺寸也会影响重量，因此，同一种材料的桥架，大小不同，重量也会有所不同。

桥架重量计算公式是一种重要的计算公式，可以帮助工程师确定桥架的重量，以保证桥架的安全性和稳定性。

桥架成本计算公式
桥架成本应包括材料成本、人工成本、设备成本、管理费用和其他间接费用等。

其中，材料成本是指用于制造桥架的原材料成本，人工成本是指生产过程中与桥架制造相关的人力成本，设备成本是指制造桥架所需的生产设备的折旧、维修等费用，管理费用是指与桥架制造相关的管理人员薪酬、办公场所租金等费用，其他间接费用是指与桥架制造相关的其他间接费用。

下面是一个基本的桥架成本计算公式的示例：
总成本=材料成本+人工成本+设备成本+管理费用+其他间接费用
其中，材料成本可以通过以下公式计算：
材料成本=单位桥架长度x桥架单位长度材料成本
单位桥架长度可以根据实际情况来确定，桥架单位长度材料成本是指每单位长度的桥架所需材料的成本。

人工成本可以通过以下公式计算：
人工成本=单位桥架长度x桥架单位长度人工成本
单位桥架长度可以根据实际情况来确定，桥架单位长度人工成本是指每单位长度的桥架所需人力成本。

设备成本可以通过以下公式计算：
设备成本=设备单位成本x桥架生产所需设备数量
设备单位成本是指每台设备的成本，桥架生产所需设备数量根据实际情况来确定。

管理费用可以通过以下公式计算：
管理费用=管理人员薪酬+办公场所租金+其他管理费用
其他管理费用根据实际情况来确定。

其他间接费用可以通过以下公式计算：
其他间接费用=其他间接费用1+其他间接费用2+其他间接费用3+...
其他间接费用根据实际情况来确定。

通过以上公式，就可以计算出桥架的总成本。

进一步，可以根据桥架的总成本和其他相关信息，进行成本控制和决策分析。

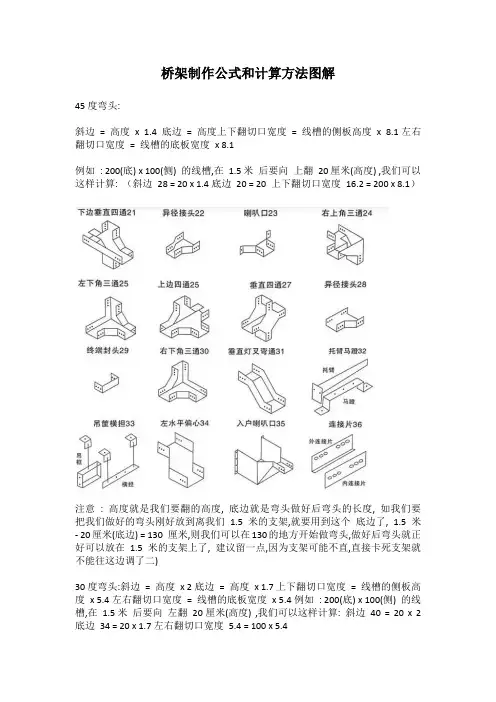

桥架制作公式和计算方法图解
45度弯头:
斜边= 高度x 1.4 底边= 高度上下翻切口宽度= 线槽的侧板高度x 8.1左右翻切口宽度= 线槽的底板宽度x 8.1
例如: 200(底) x 100(侧) 的线槽,在 1.5米后要向上翻20厘米(高度) ,我们可以这样计算: （斜边28 = 20 x 1.4底边20 = 20 上下翻切口宽度16.2 = 200 x 8.1）
注意: 高度就是我们要翻的高度, 底边就是弯头做好后弯头的长度, 如我们要把我们做好的弯头刚好放到离我们 1.5 米的支架,就要用到这个底边了, 1.5米- 20厘米(底边) = 130 厘米,则我们可以在130的地方开始做弯头,做好后弯头就正好可以放在 1.5 米的支架上了, 建议留一点,因为支架可能不直,直接卡死支架就不能往这边调了二)
30度弯头:斜边= 高度x 2底边= 高度x 1.7上下翻切口宽度= 线槽的侧板高度x 5.4左右翻切口宽度= 线槽的底板宽度x 5.4例如: 200(底) x 100(侧) 的线槽,在 1.5米后要向左翻20厘米(高度) ,我们可以这样计算: 斜边40 = 20 x 2底边34 = 20 x 1.7左右翻切口宽度 5.4 = 100 x 5.4。

桥架及附件价格计算方法
桥架密度：7.85g/cm3
镀锌桥架价格：8000元/吨
喷塑桥架价格：6500元/吨
桥架价格计算公式：￥=重量×单价
体积计算要算上桥架折边，槽部分加2cm,盖子部分加2cm.
如计算规格为300×200×1.2的1米桥架价格，计算方法如下：
体积=720×1.2×1000+320×1.2×1000=1248000mm3=1248cm3
桥架重量=1248×7.85=9796.8g=9.8kg
桥架价格=9.8×8=78.4元
桥架附件价格计算如下：
1个弯头价格等于1米同规格桥架价格。

如：200×100垂直弯头价格等于1米200×100桥架价格
1个三通价格等于1米三通中最大规格桥架价格乘于1.2
如：300×200变200×100三通价格等于1米300×200桥架价格乘于1.2
1个变径价格等于1米变径中最大规格桥架价格
如：300×200变200×100变径价格等于1米300×200桥架价格
1个变径平三通价格等于1米变径平三通中最大规格桥架价格乘于1.2
如：300×100变200×100变径平三通价格等于1米300×100桥架价格乘于1.2
连接片价格：100×50 1元/个
200×100 2元/个
300×100 2元/个
300×200 3元/个。

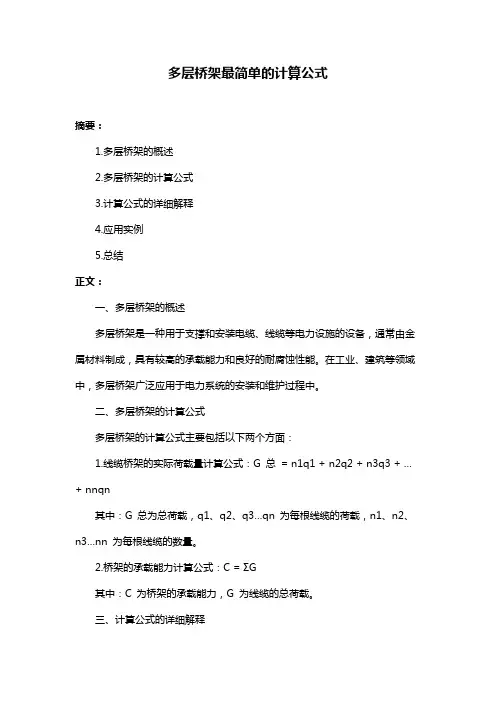

多层桥架最简单的计算公式摘要：1.多层桥架的概述2.多层桥架的计算公式3.计算公式的详细解释4.应用实例5.总结正文：一、多层桥架的概述多层桥架是一种用于支撑和安装电缆、线缆等电力设施的设备，通常由金属材料制成，具有较高的承载能力和良好的耐腐蚀性能。

在工业、建筑等领域中，多层桥架广泛应用于电力系统的安装和维护过程中。

二、多层桥架的计算公式多层桥架的计算公式主要包括以下两个方面：1.线缆桥架的实际荷载量计算公式：G 总= n1q1 + n2q2 + n3q3 + … + nnqn其中：G 总为总荷载，q1、q2、q3…qn 为每根线缆的荷载，n1、n2、n3…nn 为每根线缆的数量。

2.桥架的承载能力计算公式：C = ΣG其中：C 为桥架的承载能力，G 为线缆的总荷载。

三、计算公式的详细解释1.线缆桥架的实际荷载量计算公式中，每根线缆的荷载可以通过查阅线缆的技术参数或相关标准得出，而每根线缆的数量则需要根据实际工程需求进行统计。

将两者相乘并求和，即可得到线缆桥架的总荷载。

2.桥架的承载能力计算公式中，Σ表示对所有线缆的荷载进行求和。

这样，可以得到桥架的承载能力，从而确保桥架在实际应用中能够安全承载所有线缆的重量。

四、应用实例假设一个多层桥架需要承载3 种类型的线缆，分别为A、B、C，其数量分别为5、8、7 根，每种类型线缆的荷载分别为100N、200N、150N。

则可以根据上述公式计算出线缆桥架的总荷载和承载能力：1.线缆桥架的实际荷载量计算：G 总= 5×100N + 8×200N + 7×150N = 500N + 1600N + 1050N = 3150N2.桥架的承载能力计算：C = ΣG = 3150N因此，该多层桥架需要具备至少3150N 的承载能力，才能确保所有线缆能够安全运行。

五、总结通过以上计算公式和实例，可以得出多层桥架的计算过程较为简单，关键在于准确统计线缆的数量和荷载。

桥架支架制作与安装计算公式
1、桥架支架的制作计算公式
（1）支架高度计算公式：支架高度=桥面高度-沿线高度-垂直曲线高度-超高（若有）。

（2）支架间距计算公式：支架间距=桥跨长度/支架数量-1。

（3）支架型钢截面面积计算公式：截面面积=支架负荷/（材料强度系数×安全系数）。

（4）支架负荷计算公式：支架负荷=自重+桥面系自重+行车荷载+附加荷载。

（5）支架材料强度系数计算公式：材料强度系数=材料屈服强度/安全系数。

2、桥架支架的安装计算公式
（1）支架安装高度计算公式：支架安装高度=支架高度-支架型钢高度。

（2）支架型钢高度计算公式：型钢高度=型钢截面面积/型钢宽度。

（3）支架垂直度计算公式：支架垂直度=（支架高度A-支架高度B）/支架间距×100%。

（4）支架水平度计算公式：支架水平度=（支架安装高度A-支架安装高度B）/支架间距×100%。

（5）支架固定力矩计算公式：固定力矩=支架质量×支架安装高度×重力加速度×支点距离。

桥架价格计算方法桥架是一种用于电缆敷设的支撑结构，它通常由金属材料制成，安装在建筑物内部或室外。

桥架的价格计算方法可以根据以下几个因素来进行：1.材料成本：桥架的价格主要受到材料成本的影响。

不同的材料有不同的价格，比如钢铁、铝合金等。

一般来说，铝合金桥架价格较高，因为铝合金具有轻质、抗腐蚀等特点，适用于户外长期使用。

2.桥架尺寸和数量：桥架的价格还与其尺寸和数量相关。

大尺寸和多数量的桥架成本较高，因为需要更多的材料和人工来制造和安装。

此外，桥架的尺寸和数量还与工程需求有关，根据工程规模来确定。

3.加工工艺：桥架的价格也与加工工艺有关。

对于需要特殊形状和尺寸的桥架，需要进行定制加工，这将增加生产成本。

同时，加工工艺的复杂程度也会影响到价格，例如，如果桥架需要先进行弯曲或切割等工艺，会增加材料损耗和加工难度。

4.表面处理：桥架经常需要进行表面处理，以提高耐腐蚀性和外观质量。

常见的表面处理方法包括喷塑、镀锌、电镀等，这些处理方法都会增加价格。

不同的处理方式有不同的成本，可以根据实际需求选择合适的表面处理方式。

5.运输和安装：桥架的价格还包括运输和安装费用。

桥架是一个较大的物体，需要专门的运输设备和人力来运输到施工现场。

同时，安装桥架也需要一定的人工和工具，这些费用也会计入到总价中。

综合考虑以上因素，可以使用以下步骤来计算桥架的价格：1.确定桥架的尺寸和数量：根据工程需求来确定桥架的尺寸和数量。

2.选择合适的材料和加工工艺：根据工程要求和预算，选择合适的材料和加工工艺。

3.考虑表面处理和运输安装费用：根据需要进行表面处理和运输安装费用的估算。

4.计算材料成本：根据桥架的尺寸和数量，乘以材料的单价，计算出材料成本。

5.加上加工费用：根据加工工艺的复杂程度和桥架的尺寸和数量，估算加工费用。

6.加上表面处理、运输和安装费用：将表面处理、运输和安装费用加入到总价中。

7.计算总价：将以上各项成本相加，得到桥架的总价格。

桥架长度的计算方式
桥架是一种用于支撑电缆、管道等设备的结构。

在进行桥架设计时，需要确定桥架的长度，以确保设备能够得到足够的支撑。

下面介绍一些常见的桥架长度计算方式。

1. 桥架长度=管道长度+水平弯头长度+垂直弯头长度+支架长度
这是最常见的计算方法。

管道长度包括直线段长度和弯头长度。

水平弯头长度是指管道在水平方向上的拐角长度，垂直弯头长度是指管道在垂直方向上的拐角长度。

支架长度是指用于支撑管道和弯头的桥架长度。

2. 桥架长度=（管道长度+弯头长度）÷sinθ
这种计算方法适用于管道和弯头的弯曲角度较大的情况。

θ为管道弯曲角度的一半，sinθ可通过查表或计算得出。

3. 桥架长度=管道长度+水平弯头长度+垂直弯头长度+支架长度+膨胀节长度
膨胀节用于连接管道的两端，防止管道因温度变化而产生应力。

膨胀节长度需要加入桥架长度的计算中。

需要注意的是，不同的管道和弯头类型可能会有不同的计算方式，设计师需要根据具体情况进行计算。

同时，桥架长度的计算也需要考虑到局部荷载、风荷载等因素。

- 1 -。

公式：50 *角铁质量+ 50套* 2件* 2m，每件*通丝质量=总质量根据规范，电缆桥架水平安装的支撑间距为1.5-3m；垂直安装支架的间距不大于2m；根据上述规则，应先计算出支架和吊架的数量。

例如，如果水平放置一个50m的电缆桥架，则根据一组2m的支撑，有26组支撑和吊架（其材料通常由角钢或通丝制成，或者全部由角钢制成）和衣架（根据现场实际情况确定）。

每组支架和衣架的实际长度是根据海拔高度计算的，即一组支架和衣架的长度。

在硬件手册中检查相应规格的角钢的类型，以得到每米的重量，然后乘以26组，即桥架和吊架的重量。

扩展数据：常见情况：如何计算100 * 100200 * 100400 * 100的桥支架。

桥的高度距顶板2m。

该？使用10个直通导线悬挂器，底板为横臂。

间距要求为2m =1。

假设每种类型的桥梁为100m，如何计算？答：桥梁和屋顶之间的高度为2m，吊杆的长度为2m。

例如，100m桥，100 * 100，每个支架2m，100/5 = 50（套）电缆桥架类型和品种的选择1.当需要屏蔽电缆网络免受电气干扰或保护外部影响（如腐蚀性液体，易燃灰尘等）时，请使用（FB）型槽型复合防腐屏蔽电缆桥架（带盖）应该选择。

2.在强腐蚀性环境中，应使用（f）类环氧树脂复合防腐和阻燃电缆桥架。

支架和支架也应使用相同的材料制成，以延长电缆桥架和附件的使用寿命。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

3.除上述条件外，还可以根据现场环境和技术要求选择桥架式，槽式，梯级式，玻璃防腐阻燃电缆桥架或普通钢桥。

应在容易积聚灰尘且需要遮盖的环境或室外场所添加盖板。

4.在公共通道的底部或公共通道的底部。

大跨度跨过公共通道时，可以提高桥梁的承载能力，也可以根据用户要求选择脚手架。

5.对于大跨度（> 3M），应选择复合桥（FB）。

6.复合环氧树脂桥（f）应在室外使用。

公式：50*角铁bai质量du+50套*2根*2m每根*通丝质量=总质量根据规范一般电缆桥架水平zhi安装的支架间距为1.5～3m；垂直安dao装的支架间距不大于2m；根据上述规则先计算支吊架的数量。

例如有50米电缆桥架水平敷设，按2米一组支吊架（根据现场实际情况确定）计算，一共有26组支吊架（支吊架的材料一般由角钢或通丝组合或全部都由角钢）。

而每组支吊架根据标高等计算出实际长度，也就是一组支吊架的长度。

再查五金手册里相应规格的角钢型号得到每米理重，再乘以26组，即为桥架支吊架的重量。

扩展资料：常见案例：100*100，200*100,400*100,的桥架支架怎么计算，桥架距顶板高度2m，采用? 10的通丝吊杆，底板采用横担，间距要求2m=1个，假设每种桥架100m，请问怎么计算？答案：桥架距顶板高度2m，吊杆长2m，如；100m桥架，100*100的，2m每个支架，100/5=50（套）电缆桥架型式及品种的选择1、需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树脂桥架（F）。

桥架各角度计算公式桥架是一种用于支撑和连接结构的重要工程构件，其设计和计算是桥梁工程中的重要内容之一。

在桥架的设计过程中，需要对其各个角度进行精确的计算，以保证其结构的稳定性和安全性。

本文将介绍桥架各角度计算的公式及其应用。

1. 桥架的水平角度计算公式。

桥架的水平角度通常是指桥架与水平面的夹角，其计算公式为：θ = arctan (H/L)。

其中，θ为桥架的水平角度，H为桥架的高度，L为桥架的长度。

这个公式可以帮助工程师计算出桥架的水平角度，以便在实际施工中进行调整和安装。

2. 桥架的垂直角度计算公式。

桥架的垂直角度通常是指桥架与垂直方向的夹角，其计算公式为：φ = arctan (V/L)。

其中，φ为桥架的垂直角度，V为桥架的垂直偏移量，L为桥架的长度。

这个公式可以帮助工程师计算出桥架的垂直角度，以便在实际施工中进行调整和安装。

3. 桥架的斜角度计算公式。

桥架的斜角度通常是指桥架与水平面和垂直方向的夹角，其计算公式为：α = arctan (H/V)。

其中，α为桥架的斜角度，H为桥架的高度，V为桥架的垂直偏移量。

这个公式可以帮助工程师计算出桥架的斜角度，以便在实际施工中进行调整和安装。

4. 桥架的横向倾斜角度计算公式。

桥架的横向倾斜角度通常是指桥架在横向方向上的倾斜程度，其计算公式为：β = arctan (W/L)。

其中，β为桥架的横向倾斜角度，W为桥架的横向偏移量，L为桥架的长度。

这个公式可以帮助工程师计算出桥架的横向倾斜角度，以便在实际施工中进行调整和安装。

5. 桥架的纵向倾斜角度计算公式。

桥架的纵向倾斜角度通常是指桥架在纵向方向上的倾斜程度，其计算公式为：γ = arctan (D/L)。

其中，γ为桥架的纵向倾斜角度，D为桥架的纵向偏移量，L为桥架的长度。

这个公式可以帮助工程师计算出桥架的纵向倾斜角度，以便在实际施工中进行调整和安装。

以上就是桥架各角度计算的公式及其应用。

在实际工程中，工程师们可以根据这些公式来计算桥架的各个角度，以保证桥架的稳定性和安全性。

桥架支吊架估算的看法一、定额说明1、桥架安装包括运输、组对、吊装、固定，弯通或三、四通修改、制作组对，切割口防腐，桥架开孔，上管件、隔板安装、盖板安装、接地、附件安装等工作内容。

2、桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。

本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。

二、计算方法1、从定额说明和材料含量看，定额中“桥架支撑架”这项是按成品支撑架考虑2、如果是成品武汉桥架购置中含支撑架或者支撑架也是成品的话,就直接套桥架支撑架的安装。

其中主材“支撑架”含量单位为kg，要注意主材价的单位。

3、如果是采用型钢自己加工制作的支吊架，那就不能漏了加工过程中的人、材、机等费用，所以要套一项一般铁构件的制作；而安装和成品一样，套桥架支撑架的安装（比较了下“一般铁构件安装”和“桥架支撑架”，个人觉得安装还是套“桥架支撑架”比较合适），但要扣除其中“支撑架”材料含量。

4、计算方法：支架间距按2m，桥架截面半周长600以下采用Φ12吊杆加4#角钢，半周长1000以下采用5#角钢，半周长1000以上采用8#槽钢，横担长度按（桥架宽+150mm）计算三、计算表1、桥架支吊架的圆钢和角钢的，其规格的选取原则是以桥架的宽度为标准，忽略了桥架的高度，其实CT-400*300桥架单位长度可能所承受的荷载，和CT-600*200 的桥架相同；CT-400*200桥架单位长度可能所承受的荷载，比CT-600*100的桥架多33%；CT-400*150桥架单位长度可能所承受的荷载，和CT-600*100的桥架相同。

因此圆钢和角钢的规格应根据桥架的截面积做相应的调整。

2、桥架单个支吊架所需的单根圆钢长度，经测算与桥架的高度有关联，即：桥架高300，圆钢长度400；桥架高200，圆钢长度350；桥架高150，圆钢长度325；桥架高100，圆钢长度300；桥架高70，圆钢长度285；桥架高50，圆钢长度275。
