引起高频保护通道异常的常见原因及处理对策

论述纵联保护的通道异常及处理措施随着科技的发展和网络覆盖面的逐渐扩大，更大范围的电网建设刻不容缓。

电网的大范围化也意味着其结构的更复杂繁多、之间的联系也更紧密，对系统性能的要求也更高，所以需要更为完善的保护系统。

传输通道中的继电器保护就是电力系统中重要的保护方式，其中作为继电保护的光纤以其独特的优势得到了广泛的应用。

1 常见的通道异常在电力系统运作中，光纤通道的异常表现最多的就是告警状态。

通常通道的告警状态包括两种：一种是对侧数据传输严重超时造成的中断；另一种是多次的通道瞬间中断，虽马上恢复，但持续不断。

1.1 警告状态重要因素出现警告状态是由两方面因素造成的：一方面是信息传输通道两侧的时间差造成的，也就是在通道中进行信息传输时会首先设定时间，通常是12毫秒，由光纤中的信号是以光速传输而决定的。

而当两侧的信息传输延时超过设定12毫秒时，通道异常，纵联保护系统就会发出“通道告警”，装置中的主保护功能及部分保护功能都会闭锁，并且随着延时时间的增加保护电路封锁的路段会加长直到200毫秒时封锁整个光纤保护，必然还涵盖后备保护电路。

另一方面是通道传输误码率也是有具体的要求，需要其保证消息传输无差错。

但是当误码率高于定值时，也就是装置在自检时的误码率超过了规定值时就会启动通道报警系统。

1.2 安装及调试缺陷因素利用光缆进行传输时，必需装置包括转接端子箱及高压线路和电缆层等，而且在光纤铺设时，施工程序繁琐、质量要求较高，一旦保护电路在整个光纤施工和预前调试中留有误差，使用中必然造成通道运行故障。

1.3 线路接头因素在光纤实际工作中，通道的异常概率远高于专用光纤芯的故障概率，所以专用光纤芯故障容易消除。

但是专用光纤接头处容易故障主要原因是：一是熔点熔接质量较差，造成光纤损耗不均匀，致使光纤保护不能正常工作；二是活接头的灰尘堆积或是不良接触，致使通道的部分性能故障，增大了误码率，造成保护电路告警。

1.4 接口故障及抗干扰性差因素在复用式光纤通信应用中，需要添加中间环节，使得通道的异常情况概率增加，不仅会带来专用光纤芯的惯常故障，还会增加线路中间环节的故障导致的通道告警。

关于11OkV线路保护高频通道异常的探析和处理摘要：文章通过工作实践并结合相关资料，介绍了异常的处理过程，阐述了高频通道故障排查方法的重要性。

这对如何正确处理电力线路载波高频通道故障具有现实意义。

关键词：线路保护；高频通道；测试电平中图分类号：tm726文献标识码： a 文章编号：一、异常简介某年某月，某市普降大雨，某县运行中的110kv县厂线两侧继电保护高频通道收发信机发出“通道异常”信号。

对通道两侧分别进行了高频通道试验，发现收发信机发信200ms后收不到信号，并申请退出高频保护。

发生异常的高频通道结构如图1所示。

l一输电线路；2一高频阻波器；3一耦合电容器；4一结合滤波器；5一高频电缆； 6一放电间隙；7一接地刀闸；8一高频收发信机；9一保护装置；m一变电站侧；n一电厂侧图1继电保护高频通道结构二、异常处理过程高频通道简图如图2所示。

图2继电保护高频通道简图1. 带通道测试用选频表分别对图2中高频通道各点进行多次测试，结果见表1。

检查均采用电压电平。

由表1可知，两侧收发信机的收信电平都很低，表明衰耗过大。

由此初步判断是高频通道中的某些设备发生故障导致通道失去了匹配，具体是什么设备还得继续排查。

2. 两侧收发信机检查解开两侧收发信机的高频电缆接线，将75n的模拟负载接人收发信机，如图3所示。

分别强制两侧收发信机发信，用选频表测试两侧的收信电平，测试完后恢复接线。

图3收发信机测试简图收发信机的额定发信电平为32db(下同)，测得m、n两侧的收信电平分别为30.5db、31.3db，偏差不大，表明两侧收发信机的发信功率正常。

3. 两侧高频电缆检查解开两侧结合滤波器的高频电缆接线，将750的模拟负载接人高频电缆，如图4所示。

分别强制两侧收发信机发信，用选频表测试各点收信电平，测试完后恢复接线。

图4高频电缆测试简图测得m侧a、b两点的收信电平分别为30.2db、29.ldb，n侧a′，b′的分别31db、29.9db，说明高频电缆的衰耗很小，故可判定两侧的高频电缆正常。

高频保护通道异常的分析与总结摘要：针对两起继电保护高频通道异常事件进行了分析，总结了高频通道的典型故障，同时提出了相应的处理方法，可提高高频保护通道的运行维护水平，确保电网安全运行。

关键词：高频保护；通道异常；纵联保护；耦合电容器；拉弧1 引言高频保护的通道由输电线路和高频加工设备构成，其中高频加工设备包含阻波器、祸合电容器、结合滤波器、高频电缆及收发信机等。

继电保护用高频通道是纵联保护的重要组成部分，高频通道异常是造成纵联保护被迫退出的主要原因，及时发现、解决高频通道的异常、故障，对防比由于保护装置不正常运行引起的电网故障有着极其重要的作用。

本文结合两起高频通道异常的事件，对事件处理情况进行了分析，总结了高频通道的典型故障并提出了相应的处理方法。

2高频保护配置现状与一般分析方法2.1高频保护配置现状国内高压输电线路高频保护柜，线路微机保护装置及收发信机装置厂家众多。

常见的高频保护配置的线路微机保护装置有CSC101、WXH802等，收发信机装置有SF600/601/960等。

由于目前国内没有统一严格的高频保护信号技术规范，微机保护装置和收发信机装置厂家对信号的理解存在差异，设计方在二次设计时对不同的微机保护装置与收发信机装置匹配后的调度主站信号实现功能和规范描述未统一。

2.2高频保护通道运行需求（1）设备监控信号规范高频微机保护装置与收发信机匹配的多样性，导致高频保护通道保护信号的描述不尽相同。

设备监控信息点表制作方为了保留对保护装置信号描述的原创性，往往直接照搬装置保护信号描述。

实际电网运行中，高频保护通道信号描述存在较大差异。

规范高频保护通道信号描述，可以将通道正常、通道异常类信息按照简单明了的原则，进行统一规范描述。

由设备监控信息点表制作方在源头上进行规范，设备监控管理单位在审核点表时严格把关，从而提高高频保护通道信号的规范性。

（2）高频保护通道调控运行目标智能电网提出在将来的电网中要实现电力流、信息流和业务流高度融合，实现实时和非实时信息的高度集成、共享利用，为电网运行管理展示全面、完整和精细的运营状态图，同时能够提供相应的辅助决策支持、控制实施方案和应对预案。

频通道告警的原因分析及处理目录一、概述 (2)二、原因分析 (2)三、处理原则 (8)四、实例分析及处理 (12)一、概述高频保护是电网超高压线路的重要保护，对提高电网稳定和安全运行起着重要的作用，高频通道是高频保护的重要组成部分，如果高频通道故障将导致高频保护不能正常运行。

按规定运维人员每天应对高频保护进行通道测试，以便检查高频通道的完好性。

那么为什么高频通道的正常与否会直接影响到高频保护的运行呢？下面我们对高频保护以及高频通道进行分析。

二、原因分析闭锁式高频保护是反映并比较被保护线路两端电气量的大小和方向。

即将两端的电气量调制成高频信号，利用高频通道将高频信号相互送到对侧，再由各自的保护装置将收到的对侧信号与本侧的信号进行比较，判断是区内还是区外故障，从而决定保护是否动作。

一般利用输电线路本身，采取“相—地”制方式作为高频通道。

高频通道工作方式一般采用短路时发信方式（即正常时通道中无高频信号）。

高频通道的主要构成包括：输电线路、高频阻波器、耦合电容器、结合滤波器、高频电缆和高频收发信机。

1．高频通道的主要构成（1）输电线路：尽管我们平时并不注意，其实输电线路是高频信号传输的必由通道。

我们常见的情况是线路检修时，如果线路上挂有地线，则高频信号的传输就会产生极大的衰耗，基本上不能在两侧间传输。

闭锁式高频保护的通道一般采用相－地制，也就是说高频信号被调制设备耦合在输电线路和大地之间。

正常情况下高频信号除了在输电线路上传播外还会在大地中进行传播，其中由于地阻抗很大所以高频信号在输电线路上传播占主体。

输电线路除了耦合电容器连接的相别是高频通道外，另外两相输电线路由于和被耦合相线路之间存在电容等耦合途径也会成为高频信号传输的通道。

考虑到中间相（一般为B相）与另外两相耦合关系最紧密、相应的阻抗最小，所以一般认为高频通道采用中间相最佳。

继电保护一般使用A、B相。

另外输电线路作为高频信号传输通道其输入阻抗这一参数我们必须给予重视，常见的220kV输电线路不分裂的导线输入阻抗为400欧姆，双分裂的导线输入阻抗为300欧姆。

220kV恰青II线高频保护通道中断故障分析及处理本文分析了可能造成线路高频保护通道中断的几种原因，通过现场检查处理，得出了由于为高频电缆芯线接地，致使高频保护通道中断的结论。

1 引言在电力系统中，尤其是超高压系统，出现故障时要求保护快速、可靠、有选择地将故障切除。

系统元件中故障概率最高的应属电力线路，所以，在新疆电力系统中，220 kV及以上的线路均配备了光纤、高频双套主保护。

高频通道的工作状况，直接影响到高频保护正确动作。

当由于天气原因或其它因素干扰，造成通道通信水平不理想时，有可能造成高频保护误动或拒动。

本文就实际运行中高频保护通道中断故障处理，进行简要分析。

2 概述220kV恰青Ⅱ线（恰甫其海电厂-青年变）全长92.2km，导线型号LJG-400/35，是恰甫其海电厂与新疆电网联网线路。

线路配置国电南自PSL603数字式光纤电流差动保护一套，PSL602数字式高频纵差保护一套，任何一套保护出现异常情况或误动，都会影响到恰甫其海电厂电力输送，造成不必要的损失。

4 故障情况201*年2月12日12时，运行人员发现220kV恰青Ⅱ线高频保护用高频通道中断，经现场检查，220kV恰青Ⅱ线青年变侧、恰甫其海电厂侧，高频收发信机发信电频均为0 dbm，收信电频均为0 dbm，通道试验时，收发信机报通道故障，保护装置报纵联保护通道故障，故将高频保护退出运行。

5 故障分析220kV恰青Ⅱ线高频保护通道在2月10日也曾发生过类似故障，但是到午时气温升高时，高频通道恢复正常。

根据以上情况，对可能造成高频通道中断的几种原因分析如下：（1）相对地传输方式受低温天气影响，空气凝露导致导线覆冰，衰耗增加造成高频保护通道中断。

经检修分厂巡线员得知，线路有覆冰现象，但情况不严重，只有跨河线路段绝缘子及导线上有覆冰现象。

退出两侧收发信机，衰耗定值整定为0，检查背板模件连片LX2跳线位于CZ6-CZ7位置，在日间气温最高时进行通道试验，故障任然存在，因此排除线路覆冰造成高频通道中断的可能。

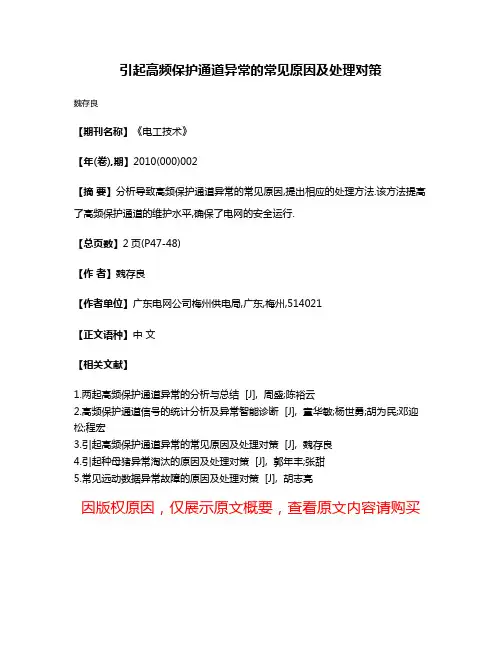

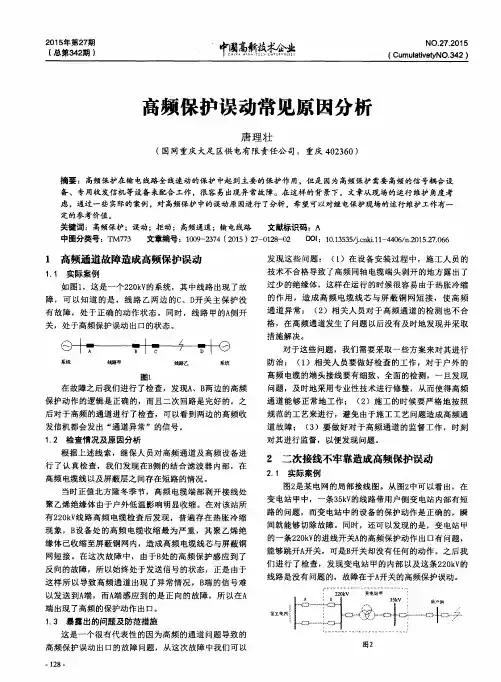

引起高频保护通道异常的常见原因及处理对策
魏存良
【期刊名称】《电工技术》
【年(卷),期】2010(000)002
【摘要】分析导致高频保护通道异常的常见原因,提出相应的处理方法.该方法提高了高频保护通道的维护水平,确保了电网的安全运行.
【总页数】2页(P47-48)
【作者】魏存良
【作者单位】广东电网公司梅州供电局,广东,梅州,514021
【正文语种】中文
【相关文献】
1.两起高频保护通道异常的分析与总结 [J], 周盛;陈裕云
2.高频保护通道信号的统计分析及异常智能诊断 [J], 童华敏;杨世勇;胡为民;邓迎松;程宏
3.引起高频保护通道异常的常见原因及处理对策 [J], 魏存良
4.引起种母猪异常淘汰的原因及处理对策 [J], 郭年丰;张甜
5.常见远动数据异常故障的原因及处理对策 [J], 胡志亮
因版权原因，仅展示原文概要，查看原文内容请购买。

高频保护在电网中存在的问题及改进措施【摘要】在电网系统维持运行过程中，高频保护发挥了非常显著的作用和效果。

但是由于高频保护自身属性，在电网运行过程中，也出现了较大的问题和不足，譬如高频保护通道故障以及其他方面的相关问题。

因此本文主要从高频保护存在的缺点入手，提出有针对性的改进措施和手段。

【关键词】高频保护；电网；改进手段引言输电线路高频保护，其主要就是借助输电线路自身的电力载波通道组成的全线速动的线路纵联保护手段。

但是高频保护自身应用的高频信号处理等一般都发生在野外，因此非常容易受到不同外部因素的影响，这样会在一定程度上给电网的安全稳定运行，带来一定的困扰和不利影响。

1 高频保护的相关概述所谓的高频保护，其实就是摒弃传统的二次导线，使用高频载波进行取代，对传输线路两边的电信号进行有效的保护。

其主要的运作机制是反应被保护线路首尾两旁电流的差，使用高频载波把信号传输到对面进行对比，从而做出动作保护的可行性。

通常情况下，高频保护主要涵盖了相差高频保护及功率方向闭锁高频保护等相关内容。

从高频保护中的高频闭锁保护来分析，在输电线路出现内部故障过程中，能够迅速的切除故障，在出现外部故障的情况下，可以发挥出较好的后备保护效果。

而从功率方向闭锁高频保护来看，其能够在任何时段内处理和解决被保护线路两侧的故障，不必要同相邻线路进行保护配合，同时相差高频保护不会受到系统振荡的影响[1]。

2 高频保护在电网中出现的问题高频保护由于其自身结构的独特性，同普通的保护构成存在较大的差异化，其非常的繁杂，一般其主要由传输线路两边的保护装置以及高频通道进行构成，同时高频通道也主要由高频电缆，藕合电容器，线路阻波器以及其他相关的设备构成。

所以高频保护的良好运作会受到来自不同方面因素的影响，因此这些设备一旦出现问题的话，也直接干扰到高频保护的实际运作。

具体来看，其主要存在以下方面的问题。

2.1 高频通道设备问题由于高频保护通道构成的要素非常多，所以受到通道影响非常大，同时高频通道的加工设备一直都处在高压状态下，一次设备不停止运作的话，那么就很难进行相关的排查工作。

高频保护通道维护及异常处理目前，高频保护成为高压和超高压线路的主要保护，在保证电力系统的安全和稳定运行上占有重要的地位。

然而，高频通道的抗干扰和通道异常处理成为高频通道正常运行的两个关键问题。

本文简要介绍了高频保护在运行中可能出现的高频干扰原因以及提出高频通道异常分析和故障处理标签：高频保护通道干扰异常分析故障处理引言利用电力线载波通信方式构成的继电保护称为载波保护或高频保护。

随着高频保护装置可靠性的大大提高，而高频通道存在和出现的问题就成为影响高频保护可靠性的主要矛盾。

由于高压线路是为传输工频电流而设计的，当线路上高压电晕放电和绝缘子放电以及天气原因（冰层、霜雪覆盖线路）、外界电磁波干扰等等现象出现时，就会严重影响高频信号的传输和接收质量，这是电力载波所固有的不利因素。

为确保电网安全，对通道的加工结合设备进行日常巡视及维护检查成了运行人员和继电保护人员的重要工作。

根据中国南方电网有限责任公司《电力生产事故调查规程》的5.2.5.5规定220kV以上线路非计划停运，导致主保护非计划单套最长停电时间不能超过36h。

这就对运行人员的巡视和继保人员处理高频通道故障提出了更高的要求。

因此，为了确保能快速地解决高频故障，从维护的角度对通道的加工结合设备进行分析，并就高频通道异常现象提出常规的处理方法。

2 高频载波通道的组成电力线的主要功能是传输工频电流，要使它兼作传输高频信号的通道，就必须使工频电流和高频电流分开。

这就需要一套加工结合设备。

图 1 即为电力线路高频载波通道的构成图，主要包括电力线、高频阻波器、耦合电容器、连结滤波器、高频电缆和高频收发信机、保护间隙、接地刀闸等组成。

，这就是在我国电网中得到了广泛应用的相—地制电力线高频通道的构成图。

3 高频通道的日常运行巡视目前，韶关局的高频保护通道的运行方式广泛采用短时发信方式。

该方式是正常运行情况下发信机不发信，载波通道中无高频电流通过，只有系统故障时，保护的起动元件才起动发信机发信，通道中才有高频电流传输。

影响高频载波通道水平的几个因素及解决方法陈志光广东省电力中心调度所，广州510600在电力系统中，尤其是超高压系统，出现故障时要求保护快速、可靠、有选择地将故障切除。

出现故障概率最高的应属电力线路，所以，在广东电力系统中，220 kV及以上的线路均配备了双高频保护，实现全线速动保护。

高频保护能否正确动作，除取决于保护和收发信机能否正常工作外，还与高频通道的工作状况有关。

当通道水平不理想，遇到天气不好或其它因素干扰时，出现故障的可能性就较大，造成高频保护误动或拒动。

本文就实际运行中影响高频载波通道工作水平的几个因素作简要分析。

1 高频通道的构成高频通道一般有两种形式：相-地结合和相-相结合，如图1所示。

目前，在广东电力系统中保护用的通道大部分为相-地结合方式。

图1 高频载波通道的构成1—收发信机；2—电缆；3—结合滤波器；4—耦合电容；5—阻波器；6—电力线路2 影响高频通道水平的因素及解决措施2.1 收发信机2.1.1 收发信机与高频电缆的阻抗匹配目前使用的收发信机的输出阻抗一般为100Ω或75Ω，有的具有两种输出阻抗，由用户选择。

当收发信机与电缆阻抗不匹配时，会增大信号损耗，这个问题在设计时能得到重视。

但现场对收发信机与电缆的连接方法往往不太注意。

一般地，专用的收发信机与保护装置一起安装在屏架上后，用普通的音频屏蔽线将发信输出的高频信号接至屏后的端子排上，再与高频电缆相接。

这样带来的问题是音频屏蔽线对高频信号的衰减作用很大，且不能满足阻抗匹配要求，尤其给频率较高的信号的传输带来不良影响。

2.1.2 解决办法在保护屏后安装高频电缆转接插座，步骤如下：a)将视频插座装在金属板上，把与收发信机输出阻抗匹配的高频电缆同插座连接好，如图2(a)，电缆的另一端和收发信机的发信输出端相连。

b)将视频插头与上通道的高频电缆接好，如图2(b)。

c)完成视频插头与插座的转接，如图2(c)。

图2 高频电缆的转接2.2 高频电缆收发信机与结合滤波器间的连接馈线通常采用高频电缆，目前采用最广泛的是SYV-100-7，SYV-75-9，SYV-75-18三种型号。

对输电线路中高频保护通道的故障及其措施的探讨摘要:本文从高频保护及的基本原理入手，阐述其理论组成，论述故障原因及其处理方法，并提出日常维护管理。

关键字: 高频保护故障分析管理1、高频保护及通道的组成输电线路纵联差动保护按照通信通道的方式划分可以分为4种,即导引线纵联保护、电力线载波纵联(高频)保护、微波纵联保护和光纤纵联保护;其中, 高频保护应用最广。

高频通道由高压输电线及其加工连接设备(阻波器、藕合电容器、结合滤波器、高频电缆及高频收发信机等)组成。

高频通道可以采用“相一地”制和“相一相”制两种方式, 由于后者的加工设备较多、一次性经济投资大, 使得“相一地”制式的高频通道得到广泛的应用;图1 为“相一地”制式高频通道构成图。

2 高频通道故障判别和处理分析2. 1 高频通道故障判别和分析处理高频通道的任一加工设备出现问题, 都会引起高频通道中断; 运行条件的恶劣加剧了加工设备损坏的速度。

高频通道故障包括以下几种常见的类型。

2.1.1 收发信机发信、收信元件损坏无法正常交换信号当收发信机的元件损坏时, 本侧不能发信或者本侧虽能发信,但是对侧收发信机不能远方启动发信。

将收发信机与通道断开,接75ω负载电阻,本侧长发信,测量发信电平是否正常(线路两侧都做)。

如果发信电平低,就要对收发信机进行详细的检查,找出故障原因进行处理, 待工作正常后再执行下一步骤。

一般来说, 最容易出现发信电平低的原因是功放回路中功放管损坏; 表1是某202 kv线路的收发信机发信元件损坏后维修人员的实测数据结果。

从表1中可以看出,本侧的发信电平降低10dbv,而对侧的发信电平没有减少,据此判断是本侧的发信元件损坏, 造成高频保护无法正常交换高频信号。

2.1.2 结合滤波器元件损坏致使其特性变坏和通道衰减增大(1) 如果是两侧的收、发信机工作正常, 可能是某个加工设备损坏。

运行中的结合滤波器可能由于其它元件损坏, 致使其特性变坏;例如, 运行中发现全通道衰减突然增大02db左右, 此后又能恢复正常, 经检查是结合滤波器的电容内部开路[3]。

引起高频保护通道异常的常见原因及处理对策摘要：通过深入分析高频保护出现的通道异常现象，并且对故障出现的原因进行解读，根据实际情况提供了相应的检查方法，在最短的时间内将故障点确定并采取措施及时处理，从而实现减少高频保护停用时间以及电网安全运行的目的。

关键词：高频保护通道异常；原因；对策输电线路和高频加工设备共同构成了高频保护的通道。

纵联保护是由继电保护用高频通道组成的，纵联保护的作用比较重要，导致纵联保护被迫退出的主要原因是高频通道的异常，对高频通道的出现的异常与故障要及时发现并且采取措施解决，这种操作方法可以有效的防止由于保护装置存在异常运行状态导致电网故障的出现。

1高频保护通道的构成对输电线构成的高频通道进行利用可以采取2种接线方式：第一，相相式。

对两相输电线进行利用进行信号的传输，此方式的优点是可以消耗较小的能耗，而缺点则需要的是2套加工设备，这样的造价是非常高的，两相线路被 1个通道占用，成本较大[1]；第二，相地式。

通道由一相输电线和大地共同构成，此方式的缺点是存在较大的信号衰耗，但是其优点则是需要较少的加工设备，比较经济实用，所以在我国，我国已经广泛的应用了220 kV系统。

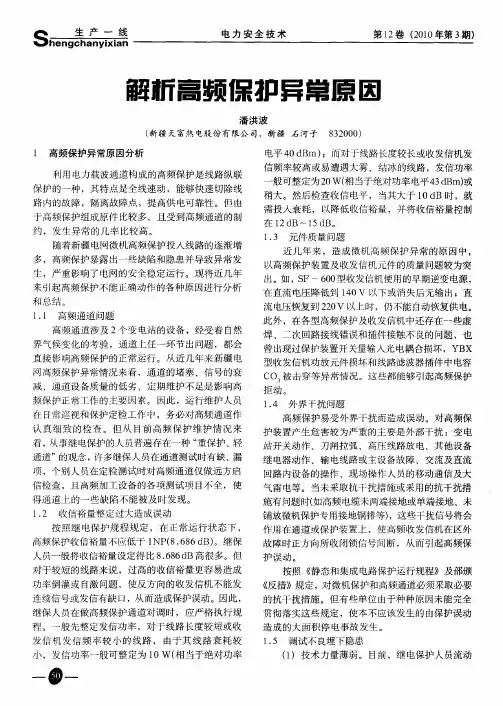

2 引起高频保护通道异常的常见原因2.1元件质量出现问题现阶段，高频保护装置及收发信机元件出现的质量问题是导致微机高频保护出现异常情况的主要因素。

比如，SF-600型收发信机使用的电源是早期逆变电源，当直流电压降低小于140V时或者为0时，其就会处于无输出状态；当直流电压的电压恢复到大于220V时，它仍然不能自动的将供电功能恢复。

除此之外，虚焊、二次回路接线错误以及插件接触不良等问题也会存在于各类型的高频保护及收发信机中，除此之外，其他一些异常情况也是时有发生的。

比如保护装置开关量输入光电耦合损坏等情况都可能导致高频保护的拒动情况出现。

2.2 高频通道显现的问题高频通道中包含2个变电站的设备，由于其会在一定程度上受到自然环境因素的影响，因此在通道上，无论哪一个环节出现了问题，高频保护的正常运行状态都会受到一定程度的影响[2]。

高频保护装置异常运行问题分析河南省XX市热电厂（457000）韦XX摘要：高频保护装置是电力系统高压输电线路的主保护，它的正确动作与否，直接关系到电力系统的安全经济运行。

本文从高频通道、收发信机、元器件、电源等几个方面，对高频保护装置的异常运行进行了分析，便于现场有关人员掌握和处理高频保护装置的常见异常情况。

关键词：高频保护装置异常运行高频通道收发信机1、概述电力系统高压输电线路发生故障时，必须从线路两侧无延时地切除故障线路，从最大程度上减少故障造成的损坏程度。

方向电流保护和距离保护的测量部分只反应被保护线路一侧的电气量，显然不能满足无延时保护线路全长的要求；纵联差动保护虽然能无延时地切除线路全长内的故障，但必须敷设专用的辅助导线，受到技术和经济条件的限制，一般只用在长度不超过5—7公里的短线路上。

高频保护采用和纵联差动保护相似的原理，用输电线路代替专用的辅助导线来传输频率很高的载波信号，既能满足无延时保护线路全长的要求，又非常经济，在电力系统中得到了广泛的应用。

因此，详细分析研究高频保护装置异常运行的各种问题，减少异常运行情况的发生，确保高频保护装置的正确动作，对电力系统来说是一项十分重要的工作。

2、高频通道问题高频通道有“相—相”制和“相—地”制两种连接方式。

“相—相”制高频通道高频电流衰减小，但所用连接设备多、投资大；“相—地”制高频通道高频电流衰减大，但所用连接设备少、投资小。

目前，我国电力系统高频通道广泛采用“相—地”制。

因此，高频通道问题是造成高频保护装置异常运行的主要原因之一，在装置异常运行中占相当大的比例。

高频保护依靠两侧的收发信机通过输电线路传输、交换高频信号，并以此来判断是否动作出口。

与其他通信系统相比，电力线载波通道所受到的干扰信号种类多、幅度大、持续时间长，特别是在电力系统发生近故障点的区内、外故障时，通道的干扰情况十分复杂，很难定量描述。

根据以往的经验和分析，造成高频通道问题的原因主要有以下几个方面：2.1受到外力的破坏，造成通道断路或短路，从而致使高频保护装置异常运行；2.2由于天气变化（如雾天、导线上积雪、结冰等），造成通道衰耗过大，从而致使高频保护装置异常运行；2.3当高频保护通道出现故障后，不能及时准确分析、判断和处理，造成高频保护装置异常运行；2.4高频保护通道间耦合过来的电平干扰信号过大，造成高频保护装置异常运行。

对220kV线路高频通道异常故障实例分析新疆阿勒泰电力有限责任公司张雯雯【摘要】本文结合现场的一起高频通道故障，针对一条220kV线路的高频通道异常实例处理经过进行了详细的分析，总结出高频保护通道异常的处理方法，同时为以后高频通道故障的处理提供了参考。

关键词：高频保护通道异常处理、刖言目前220 kV电压等级以上的线路都要求配置能全线快速切除故障的保护。

仅反应线路一侧的电气量不可能区分本线末端和对侧母线(或相邻线始端)故障，只有反应线路两侧的电气量才可能区分上述两点故障。

为了达到有选择性地快速切除全线故障的目的,需要将线路一侧电气量的信息传输到另一侧去，也就是说在线路两侧之间发生纵向的联系。

这种保护称为输电线的纵联保护。

220kV额尔齐斯变电站是阿勒泰电网的一个重要枢纽站，其中220kV钟齐线线路全长158km、220kV龙齐线线路全长103.9 km、220kV齐泉线线路全长258.8 km , 3条220kV线路运行着3套高频保护，因此，为确保电网安全，对通道的加工结合设备进行日常巡视及维护检查成了运行人员和继电保护人员的重要工作内容。

1高频通道基本构成目前，电力系统广泛采用输电线路本身兼做高频通道，这就必须对输电线路进行高频加工，把工频电流和高频电流分开，做到既不影响工频电流的输送，又满足传输高频信号的要求。

经过高频加工的输电线路称为输电线载波通道，简称高频通道。

以“相一地”制接线(图1)为例，高频通道的组成包括如下部分:(1)输电线路：传送高频电流信号。

(2)高频阻波器：高频阻波器对高频电流呈现很大阻抗，从而将高频电流限制在被保护的线路上，使高频信号不向其他设备泄漏。

同时，其对工频电流呈现很小阻抗，不影响工频电流的传输。

(3)耦合电容器：耦合电容器对工频电流呈现很大阻抗，可阻止工频电压侵入高频收发信机。

而对高频电流则呈现很小阻抗，使高频电流可顺利通过。

(4)连接滤波器：连接滤波器与耦合电容器组成带通滤波，只使允许通过的高频电流通过。
