惯性导航仪的工作原理导航是指确定位置、确定方向和确定速度的过程。

惯性导航仪是一种利用惯性力学原理来实现导航功能的设备。

它通过测量和集成加速度和角速度的信息，来计算和估计飞行器、船舶或车辆的位置、方向和速度。

惯性导航仪由三个主要部分组成：加速度计、陀螺仪和数据处理单元。

1. 加速度计：加速度计用于测量飞行器在三个轴向上的加速度。

它可以通过测量物体受到的惯性力来确定物体的加速度。

加速度计通常使用微机电系统（MEMS）技术制造，其中微小的质量块通过弹簧悬挂在芯片上。

当飞行器加速时，质量块会偏离其平衡位置，从而导致电容或电阻的变化。

这些变化被转换为电信号，然后被传输到数据处理单元进行处理。

2. 陀螺仪：陀螺仪用于测量飞行器的角速度。

它可以通过检测飞行器的旋转来确定其角速度。

陀螺仪通常使用激光陀螺仪或微机电系统陀螺仪来实现。

激光陀螺仪利用激光束在环形路径上的传播时间来测量角速度。

微机电系统陀螺仪则使用微小的振动结构来测量飞行器的旋转。

陀螺仪输出的信号也被传输到数据处理单元进行处理。

3. 数据处理单元：数据处理单元是惯性导航仪的核心部分，负责接收、处理和集成来自加速度计和陀螺仪的信号。

它通过对加速度和角速度进行积分，可以计算出飞行器的位置、方向和速度。

数据处理单元通常由微处理器和相关算法组成。

这些算法可以校正误差、滤波噪声，并提供准确的导航信息。

惯性导航仪的工作原理基于牛顿的第一和第二定律。

根据牛顿的第一定律，一个物体在没有外力作用下会保持静止或匀速直线运动。

根据牛顿的第二定律，物体的加速度与作用在物体上的力成正比，与物体的质量成反比。

因此，通过测量加速度和角速度，惯性导航仪可以推断出飞行器的位置、方向和速度。

然而，惯性导航仪存在一些误差和漂移问题。

加速度计和陀螺仪可能受到振动、温度变化和机械振动等外界因素的影响，从而导致测量误差。

此外，由于积分过程中的误差累积，导航信息的准确性会随着时间的推移而下降。

为了解决这些问题，惯性导航仪通常与其他导航系统（如全球定位系统）结合使用，通过融合多种传感器的数据来提高导航的准确性和稳定性。

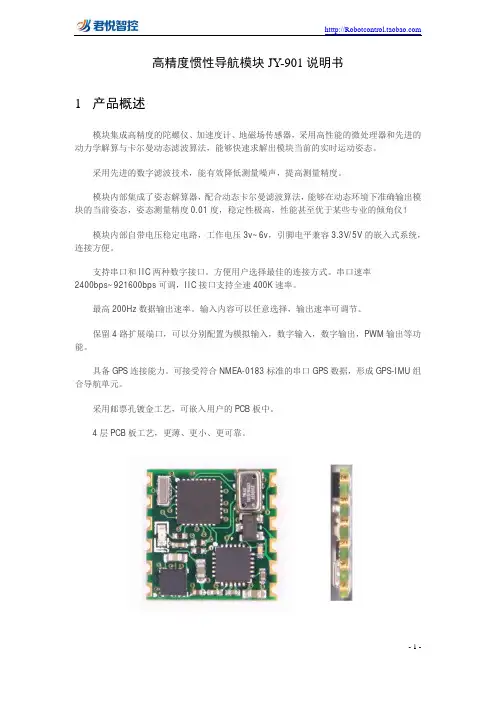

高精度惯性导航模块JY-901说明书1产品概述模块集成高精度的陀螺仪、加速度计、地磁场传感器，采用高性能的微处理器和先进的动力学解算与卡尔曼动态滤波算法，能够快速求解出模块当前的实时运动姿态。

采用先进的数字滤波技术，能有效降低测量噪声，提高测量精度。

模块内部集成了姿态解算器，配合动态卡尔曼滤波算法，能够在动态环境下准确输出模块的当前姿态，姿态测量精度0.01度，稳定性极高，性能甚至优于某些专业的倾角仪！模块内部自带电压稳定电路，工作电压3v~6v，引脚电平兼容3.3V/5V的嵌入式系统，连接方便。

支持串口和IIC两种数字接口。

方便用户选择最佳的连接方式。

串口速率2400bps~921600bps可调，IIC接口支持全速400K速率。

最高200Hz数据输出速率。

输入内容可以任意选择，输出速率可调节。

保留4路扩展端口，可以分别配置为模拟输入，数字输入，数字输出，PWM输出等功能。

具备GPS连接能力。

可接受符合NMEA-0183标准的串口GPS数据，形成GPS-IMU组合导航单元。

采用邮票孔镀金工艺，可嵌入用户的PCB板中。

4层PCB板工艺，更薄、更小、更可靠。

2 性能参数 1、电压：3V~6V2、电流：<40mA3、体积：15.24mm X 15.24mm X 2mm4、焊盘间距：上下100mil(2.54mm)，左右600mil(15.24mm)5、测量维度：加速度：3维，角速度：3维，磁场：3维，角度：3维，气压:1维，GPS ：3维6、量程：加速度:±16g ，角速度:±2000°/s ，角度±180°。

7、分辨率：加速度：6.1e-5g ，角速度:7.6e-3°/s 。

8、稳定性：加速度：0.01g ，角速度0.05°/s 。

9、姿态测量稳定度：0.01°。

10、数据输出内容：时间、加速度、角速度、角度、磁场、端口状态、气压（JY-901B ）、高度（JY-901B ）、经纬度（需连接GPS ）、地速（需连接GPS ）。

北京七维航测科技股份有限公司 Beijing SDi Science&Technology Co.,Ltd.惯导(惯性导航系统)概述惯性导航系统（INS，以下简称惯导）是一种不依赖于外部信息、也不向外部辐射能量的自主式导航系统。

其工作环境不仅包括空中、地面，还可以在水下。

惯导的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。

惯性导航系统（英语：INS）惯性导航系统是以陀螺和加速度计为敏感器件的导航参数解算系统，该系统根据陀螺的输出建立导航坐标系，根据加速度计输出解算出运载体在导航坐标系中的速度和位置。

运用领域现代惯性技术在各国政府雄厚资金的支持下，己经从最初的军事应用渗透到民用领域。

惯性技术在国防装备技术中占有非常重要的地位。

对于惯性制导的中远程导弹，一般说来命中精度70%取决于制导系统的精度。

对于导弹核潜艇，由于潜航时间长，其位置和速度是变化的，而这些数据是发射导弹的初始参数，直接影响导弹的命中精度，因而需要提供高精度位置、速度和垂直对准信号。

目前适用于潜艇的唯一导航设备就是惯性导航系统。

惯性导航完全是依靠运载体自身设备独立自主地进行导航，不依赖外部信息，具有隐蔽性好、工作不受气象条件和人为干扰影响的优点，而且精度高。

对于远程巡航导弹，惯性制导系统加上地图匹配技术或其它制导技术，可保证它飞越几千公里之后仍能以很高的精度击中目标。

惯性技术己经逐步推广到航天、航空、航海、石油开发、大地测量、海洋调查、地质钻控、机器人技术和铁路等领域，随着新型惯性敏感器件的出现，惯性技术在汽车工业、医疗电子设备中都得到了应用。

因此惯性技术不仅在国防现代化中占有十分重要的地位，在国民经济各个领域中也日益显示出它的巨大作用。

北京七维航测科技股份有限公司Beijing SDi Science&Technology Co.,Ltd.导航和惯导从广义上讲从起始点将航行载体引导到目的地的过程统称为导航。

惯性导航仪的工作原理引言概述：惯性导航仪是一种用于飞行器、舰船、导弹等载具的导航设备，它能够通过测量载具的加速度和角速度来确定载具的位置、速度和方向。

惯性导航仪具有高精度、独立性强等优点，被广泛应用于航空航天领域。

一、惯性导航仪的基本原理1.1 惯性导航仪的加速度测量原理惯性导航仪内置加速度计，通过测量载具的加速度来确定载具的运动状态。

当载具发生加速度变化时，加速度计会产生相应的电信号，进而计算出载具的加速度值。

1.2 惯性导航仪的角速度测量原理惯性导航仪内置陀螺仪，通过测量载具的角速度来确定载具的旋转状态。

陀螺仪会产生相应的电信号，用于计算载具的角速度值。

1.3 综合加速度和角速度信息惯性导航仪会综合加速度和角速度信息，通过积分计算出载具的位置、速度和方向，从而实现导航功能。

二、惯性导航仪的误差补偿原理2.1 零偏误差补偿惯性导航仪存在零偏误差，需要进行零偏误差补偿。

通过定期校准零偏误差，可以提高导航仪的准确性。

2.2 温度漂移补偿惯性导航仪的性能会受到温度的影响，需要进行温度漂移补偿。

通过传感器内部的温度补偿电路，可以减小温度对导航仪的影响。

2.3 震动干扰抑制惯性导航仪在运动过程中会受到震动干扰，需要进行震动干扰抑制。

通过滤波算法和信号处理技术，可以减小震动对导航仪的影响。

三、惯性导航仪的工作模式3.1 静态模式在载具住手运动时，惯性导航仪处于静态模式。

此时，导航仪主要通过加速度计和陀螺仪测量载具的姿态和位置。

3.2 动态模式在载具运动时，惯性导航仪处于动态模式。

此时，导航仪主要通过积分计算出载具的位置、速度和方向。

3.3 切换模式惯性导航仪可以根据载具的运动状态自动切换不同的工作模式，以确保导航的准确性和稳定性。

四、惯性导航仪的应用领域4.1 航空领域惯性导航仪被广泛应用于飞机、直升机等航空器上，用于实现飞行导航和飞行控制。

4.2 舰船领域惯性导航仪也被应用于舰船上，用于实现航行导航和姿态控制。

个球好了：的，在实际应用中，可能通过弹簧等装置来测量力。

这个力可以是加速度引起的，但在下面的例子中，我们会发现它不一定是加速度引起的。

如果我们把模型放在地球上，球会落在Z-墙面上并对其施加一个1g的力，见下图：在这种情况下盒子没有移动但我们任然读取到Z轴有-1g的值。

球在墙壁上施加的压力是由引力造成的。

在理论上，它可以是不同类型的力量- 例如，你可以想象我们的球是铁质的，将一个磁铁放在盒子旁边那球就会撞上另一面墙。

引用这个例子只是为了说明加速度计的本质是检测力而非加速度。

只是加速度所引起的惯性力正好能被加速度计的检测装置所捕获。

虽然这个模型并非一个MEMS传感器的真实构造，但它用来解决与加速度计相关的问题相当有效。

实际上有些类似传感器中有金属小球，它们称作倾角开关，但是它们的功能更弱，只能检测设备是否在一定程度内倾斜，却不能得到倾斜的程度。

到目前为止，我们已经分析了单轴的加速度计输出，这是使用单轴加速度计所能得到的。

三轴加速度计的真正价值在于它们能够检测全部三个轴的惯性力。

让我们回到盒子模型，并将盒子向右旋转45度。

现在球会与两个面接触：Z-和X-，见下图：0.71g这个值是不是任意的，它们实际上是1/2的平方根的近似值。

我们介绍加速度计的下一个模型时这一点会更清楚。

在上一个模型中我们引入了重力并旋转了盒子。

在最后的两个例子中我们分析了盒子在两种情况下的输出值，力矢量保持不变。

虽然这有助于理解加速度计是怎么和外部力相互作用的，但如果我们将坐标系换为加速度的三个轴并想象矢量力在周围旋转，这会更方便计算。

请看看在上面的模型，我保留了轴的颜色，以便你的思维能更好的从上一个模型转到新的模型中。

想象新模型中每个轴都分别垂直于原模型中各自的墙面。

矢量R是加速度计所检测的矢量（它可能是重力或上面例子中惯性力的合成）。

RX，RY，RZ是矢量R在X，Y，Z 上的投影。

请注意下列关系：，R ^ 2 = RX ^ 2 + RY ^ 2 + RZ ^ 2（公式1）此公式等价于三维空间勾股定理。

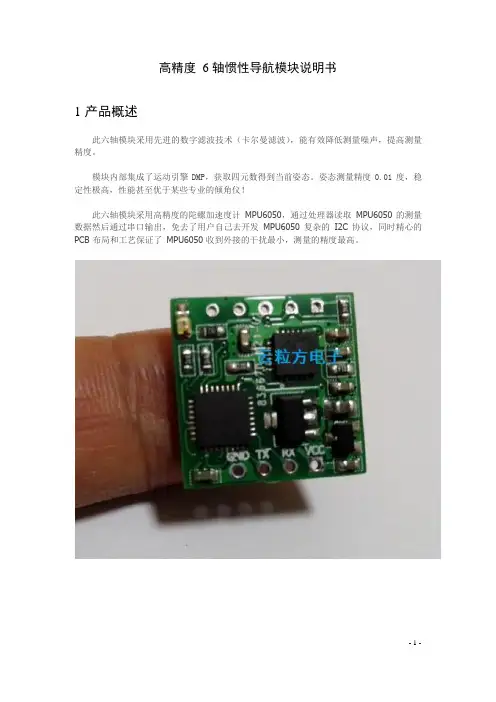

高精度 6 轴惯性导航模块说明书1产品概述此六轴模块采用先进的数字滤波技术（卡尔曼滤波），能有效降低测量噪声，提高测量精度。

模块内部集成了运动引擎DMP，获取四元数得到当前姿态。

姿态测量精度0.01度，稳定性极高，性能甚至优于某些专业的倾角仪！此六轴模块采用高精度的陀螺加速度计MPU6050，通过处理器读取MPU6050 的测量数据然后通过串口输出，免去了用户自己去开发MPU6050 复杂的I2C 协议，同时精心的PCB 布局和工艺保证了MPU6050 收到外接的干扰最小，测量的精度最高。

2性能参数1、电压：3V~6V2、电流：<10mA3、体积：17.8mm X 17.8mm 重量：1.1g4、焊盘间距：上下100mil(2.54mm)，左右600mil(15.24mm)5、测量维度：加速度：3 维，角速度：3 维，姿态角：3 维6、量程：加速度:± 16g，角速度:± 2000°/s。

7、分辨率：加速度：6.1e-5g，角速度:7.6e-3°/s。

8、稳定性：加速度：0.01g，角速度0.05°/s。

9、姿态测量稳定度：0.01°。

10、数据输出频率100Hz(波特率115200)/20Hz(波特率9600)。

11、数据接口：串口（TTL 电平），I2C（直接连MPU6050，无姿态输出）10、波特率115200kps/9600kps。

3引脚说明：名称功能VCC 模块电源，3.3V 或 24V 输入RX 串行数据输入，TTL 电平TX 串行数据输出，TTL 电平GND 地线负极4硬件连接方法4.1与计算机与计算机连接，需要USB 转TTL 电平的串口模块。

推荐以下USB 转串口模块。

USB 串口模块连接6050 模块的方法是：USB 串口模块的+5V，TXD，RXD，GND 接6050 模块的VCC，RX，TX，GND。

注意TXD 和RXD 的交叉。

惯性导航的工作原理及惯性导航系统分类
惯性导航系统(INS)是一种自主式的导航设备，能连续、实时地提供载体位置、姿态、速度等信息;特点是不依赖外界信息，不受气候条件和外部各种干扰因素。

惯性导航及控制系统最初主要为航空航天、地面及海上军事用户所应用，是现代国防系统的核心技术产品，被广泛应用于飞机、导弹、舰船、潜艇、坦克等国防领域。

随着成本的降低和需求的增长，惯性导航技术已扩展到大地测量、资源勘测、地球物理测量、海洋探测、铁路、隧道等商用领域，甚至在机器人、摄像机、儿童玩具中也被广泛应用。

不同领域使用惯性传感器的目的、方法大致相同，但对器件性能要求的侧重各不相同。

从精度方面来看，航天与航海领域对精度要求高，其连续工作时间也长;从系统寿命来看，卫星、空间站等航天器要求最高，因其发射升空后不可更换或维修;制导武器对系统寿命要求最短，但可能须要满足长时间战备的要求。

涉及到军事应用等领域，对可靠性要求较高。

惯性导航的工作原理
惯性导航系统是一种自主式的导航方法，它完全依靠载体上的设备自主地确定载体的航向、位置、姿态和速度等导航参数，而不需要借助外界任何的光、电、磁等信息。

惯性导航是一门涉及精密机械、计算机技术、微电子、光学、自动控制、材料等多种学科和领域的综合技术。

其基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度、角加速度，将它对时间进行一次积分，求得运动载体的速度、角速度，之后进行二次积分求得运动载体的位置信息，然后将其变换到导航坐标系，得到在导航坐标系中的速度、偏航角和位置信息等。

百度搜索“乐晴智库”，获得更多行业深度研究报告
惯性导航系统分类。

惯性导航的基本原理及应用惯性导航是一种基于惯性传感器技术的导航系统，它能够通过测量车辆、航空器或船只的加速度和角速度来推导出其位置、速度和姿态信息。

惯性导航系统利用了牛顿力学中的惯性原理，即物体在没有外界力作用下会保持匀速直线运动或保持不变的角速度。

基于这一原理，惯性导航系统可以通过不断积分加速度和角速度的数据来推导出车辆或飞行器的运动状态，实现自主导航和定位。

惯性导航系统的核心组件包括加速度传感器和陀螺仪。

加速度传感器用于测量运动物体的加速度，而陀螺仪则可以测量物体的角速度。

通过不断地对这些传感器所得到的数据进行积分运算，可以推导出车辆或飞行器的位置、速度和姿态信息。

此外，惯性导航系统通常还会与全球卫星定位系统（GPS）等其他导航系统相结合，以提高其定位精度和可靠性。

惯性导航系统的基本原理是利用牛顿运动方程和刚体运动学原理，通过积分运算来推导出车辆或飞行器的位置、速度和姿态信息。

具体来说，惯性导航系统首先通过加速度传感器和陀螺仪来测量车辆或飞行器的加速度和角速度，然后利用这些数据进行姿态解算和定位计算。

由于积分运算会引入误差累积，因此惯性导航系统通常会通过组合滤波算法来对导航信息进行优化和校正，以提高其定位精度和稳定性。

惯性导航系统具有许多应用，特别是在需要高精度导航和定位的领域。

例如，在航空航天领域，惯性导航系统常被用于飞行器的姿态控制、自主导航和惯性测量单元（IMU）等方面。

在军事领域，惯性导航系统可以用于导弹、无人机和战车等武器装备的精确定位和导航。

此外，在汽车、船舶和铁路等交通运输领域，惯性导航系统也可以为车辆的自主导航和定位提供支持。

另外，惯性导航系统还在船舶、海洋科学研究和海洋勘测等领域有着重要的应用。

总而言之，惯性导航系统基于惯性传感器技术，利用加速度传感器和陀螺仪等传感器来测量车辆或飞行器的运动信息，通过积分和滤波运算来推导出其位置、速度和姿态信息。

惯性导航系统在航空航天、军事、交通运输和海洋领域等有着广泛的应用，对提高导航定位精度和自主导航能力具有重要意义。

惯性导航知识点概述惯性导航是一种基于物理原理的导航技术，它利用惯性传感器测量物体的加速度和角速度来推测其位置和方向。

这种导航方式不受外部环境的影响，因此在无法使用地面、天空或卫星信号进行导航的环境中具有很高的适用性。

本文将介绍惯性导航的原理、应用和未来发展方向。

一、惯性导航原理惯性导航基于牛顿第一定律，即物体在没有外力作用时将保持静止或匀速直线运动。

根据这个原理，惯性导航系统利用加速度计和陀螺仪来测量物体的加速度和角速度，并通过积分计算出位置和方向。

加速度计测量物体的加速度，而陀螺仪测量物体的角速度。

结合这两个测量值，我们可以获得物体的运动状态。

二、惯性导航应用惯性导航在许多领域中都有广泛的应用。

一方面，在航空航天领域，惯性导航被广泛用于飞机、导弹和航天器等的导航系统中。

因为这些系统需要长时间在没有卫星信号的空间中运作，而惯性导航正好可以提供稳定准确的导航信息。

另一方面，在汽车和船舶领域，惯性导航也可以用于提供车辆和船只的位置和方向信息。

三、惯性导航的优势和限制与其他导航技术相比，惯性导航具有一些独特的优势。

首先，惯性导航不受外部环境的干扰，能够在恶劣天气条件下工作。

其次，惯性导航系统具有较高的精度和更新速率，可以提供准确的导航信息。

然而，惯性导航也存在一些限制。

由于惯性传感器存在漂移问题，导航的误差会随时间累积，因此需要通过其他导航系统进行校正，如全球卫星定位系统（GPS）。

四、惯性导航的未来发展方向随着技术的不断发展，惯性导航正朝着更加精确和可靠的方向发展。

首先，研究人员正在努力改进惯性传感器的性能，减小测量误差和漂移问题，提高导航的精度。

其次，结合其他导航系统，如GPS和地图数据，可以进一步提高惯性导航的可靠性和准确性。

此外，随着人工智能技术的发展，惯性导航系统可能会与其他智能设备和系统进行集成，实现更多应用场景和功能。

总结惯性导航是一种基于物理原理的导航技术，利用惯性传感器测量物体的加速度和角速度来推测其位置和方向。

惯性导航的原理和应用1. 惯性导航的概述惯性导航是一种基于惯性测量单元（Inertial Measurement Unit, IMU）的导航技术。

IMU通常由加速度计和陀螺仪组成，通过测量物体的线性加速度和角速度来估计和预测姿态、位置和速度等导航参数。

2. 惯性导航的原理惯性导航基于牛顿力学定律和旋转运动定律，通过积分测量的加速度和角速度来更新导航参数。

惯性导航系统是一个闭环控制系统，其主要原理如下：•加速度计测量物体的线性加速度，陀螺仪测量物体的角速度。

•加速度计和陀螺仪的测量值在一定时间间隔内采样并进行积分，得到速度和位置的估计值。

•估计值由卡尔曼滤波器或其他滤波算法进行融合和校正，得到更精确的导航参数。

3. 惯性导航的优势惯性导航具有以下几点优势：•实时性高：惯性导航系统不需要外部信号的输入，可以即时获取和更新导航信息。

•精度较高：惯性导航系统通过积分加速度和角速度，可以提供相对较高的姿态、位置和速度测量精度。

•可靠性强：惯性导航独立于外界环境和对地基站的依赖，可以在恶劣条件下正常工作。

•应用范围广：惯性导航可以应用于航空航天、无人驾驶、船舶导航、运动追踪等领域。

4. 惯性导航的应用惯性导航在多个领域有广泛的应用，以下列举几个常见的应用场景：•航空航天：惯性导航在飞机、导弹和卫星等航空航天器中被广泛使用。

它可以提供飞行姿态、速度和位置的实时估计，为导航和姿态控制提供支持。

•无人驾驶：无人驾驶汽车、船舶和飞行器通常使用惯性导航系统进行实时定位和导航。

惯性导航可以为无人驾驶系统提供稳定的位置和姿态信息。

•运动追踪：惯性导航在运动追踪和运动分析领域也有广泛的应用。

例如，运动传感器可以用于定位和跟踪运动员或物体的姿态和运动轨迹。

•船舶导航：惯性导航在船舶导航中也是一种常见的技术。

它可以提供船舶的姿态、速度和位置信息，用于航行控制和航线规划。

5. 惯性导航的挑战和改进惯性导航也存在一些挑战和限制，例如测量误差的累积、漂移、传感器失准等。

IMU惯性测量单元【IMU惯性测量单元简单介绍】（英文：Inertial measurement unit，简称IMU）是测量物体三轴姿态角(或角速率)以及加速度的装置。

一般的，一个IMU包含了三个单轴的加速度计和三个单轴的陀螺，加速度计检测物体在载体坐标系统独立三轴的加速度信号，而陀螺检测载体相对于导航坐标系的角速度信号，测量物体在三维空间中的角速度和加速度，并以此解算出物体的姿态。

在导航中用着很重要的应用价值。

为了提高可靠性，还可以为每个轴配备更多的传感器。

一般而言IMU要安装在被测物体的重心上。

【IMU惯性测量装置的工作原理】IMU惯性测量装置属于捷联式惯导，该系统有两个加速度传感器与三个方向的角速率传感器（陀螺）组成。

以当地水平指北系统为例，惯性平台始终保持地平坐标系,安装在平台上的3个互相正交的加速度计分别测出沿东西、南北和垂直方向的加速度分量,并输入计算机。

在消除加速度计误差、重力加速度和由于地球自转产生的科里奥利加速度影响后，得出运载体相对地平坐标系的位移加速度分量,再就t（从起始点到待测点的时间）进行两次积分，并考虑初始速度值，就可解算出相对前一起始点的坐标变化量，同相应起始点的经度λ0、纬度0和高程h0累加，就得到待定点的坐标。

电子计算机除了用观测数据计算点位坐标外，还根据一次积分后的速度分量和已知地球参数（仪器所在点的地球子午圈和卯酉圈曲率半径M和N，地球自转角速度ω），连续计算控制惯性平台的力矩信号W、W 和W，以便实时跟踪所选定的地平坐标系。

垂直加速度计的输出信号，实际是运载体垂直加速度与当地的重力加速度之和。

当运载体停止时，它的垂直加速度为零,这时从中消除非重力加速度之后,就得到当地的重力加速度。

运载体在运动过程中，由计算机通过陀螺仪控制惯性平台，不断地按参考椭球面的曲率进动。

由于加速度计误差、陀螺仪漂移和垂线偏差变化等因素的影响，运载体到达待测点停止时,平台将不平行于当地水平面,两个水平加速度计的输出不等于零。

国内外几款比较好的飞控产品（1）零度智控的YS09飞控套件主要参数：开发板硬件资源介绍电源芯片LM2596-5，允许输入7~20V电压，为电路板提供稳定5V；LM2677，为舵机、接收机提供6V电压，统一供电。

中央处理器CPU ATMEL公司的AT91RM9200，工业级，主频200MHZ。

外部动态存储器1片SDRAM，HY57V641620E。

FLASH 1片512K的DATAFLASH；可扩充32M的FLASH，RC28F320J3C-125。

串口4个全双工串口，包含1个DBG口。

调试及下载接口一个标准10芯JTAG口。

FPGA ALTERA公司的CYCLONE系列EP1C3T100。

LED指示灯两个贴片LED，可由程序及FPGA代码控制点亮与熄灭。

GPS模块UBLOX的LEA-4S，支持4HZ刷新率。

压力计集成IMU 两个MS5534A气压传感器，数字SPI总线，精度0.1mba，可获得气压高度与空速。

Analog Devices公司新推出的3轴加速度计与3轴陀螺仪集成器件ADIS16355，IMU整体解决方案，消除正交误差。

电压转换芯片一片AD7998，8个独立通道，12位转换精度，TWI总线。

其它留有系统扩展接口，输出到舵机的信号全部由驱动芯片74LVC16245进行了隔离。

图13 YS09飞控正视图图14 YS09飞控后视图（2）北京普洛特无人飞行器科技有限公司的UP30/40飞控系统UP30性能参数：集成3轴MEMS加速度计、速率陀螺，GPS，空速传感器，及更高精度的全数字气压高度计供电范围扩展为4~26V，很多电动飞机的动力电可以直接给其供电体积相对UP20更小巧，仅为40X100X12mm3，重量26g外部接口和任务功能灵活且可以定制可内置3轴电子罗盘，支持3轴云台控制具备GPS/INS惯性导航功能，满足在丢星情况下返回起飞点舵机扩展到10~24个，分别可以执行飞行控制和其他任务支持国产低速通讯电台（最低波特率至1200bps），使得通讯距离更远、更可靠、误码率更低 2~6个10位AD，1路16位AD，充分满足任务数据采集需求大气数据探测能力，可以观测大气温压湿，以及风向风速具备UP20所具备的定时定距以及定点的航拍功能具备2路转速监测，特别适合于双发动机的无人机、无人飞艇的转速监测新的电气停车功能支持除了原来的磁电机发动机（如小松系列），还支持CDI点火的发动机（如3w等）支持全自动伞降；可连接超声波高度传感器实现全自动的滑跑降落，只需要在地面站上指定降落点与方向以及左右盘旋，飞控自动推算下滑航线。

HT-LG-H激光捷联惯性导航系统使用说明书1概述HT-LG-H激光捷联惯性导航系统（以下简称惯导系统）是陕西航天长城测控有限公司研制的高精度自主寻北、惯性组合导航系统。

该惯导系统由高精度激光陀螺、石英挠性加计、加计采集板、导航计算机、二次电源等部件组成，能够满足航空、陆用等设备的高精度定向/定位等功能的需求。

系统采用集成化，数字化、先进的对准导航算法等设计技术，具有高可靠性和环境适应性，可在阵风、发动机工作等严酷环境条件下完成高精度寻北；具备纯惯性导航功能，同时系统自带GPS/GLONASS卫星接收机，具有INS/GNSS组合导航功能；对外通信方式为RS-422总线。

2主要功能与性能2.1主要功能2.1.1自检功能具备上电自检功能，可输出自检结果，可将故障分离到部件级。

2.1.2初始标定功能接受外部输入的初始标定信息并完成初始标定。

2.1.3寻北功能接受寻北指令，完成寻北并输出寻北结果。

2.1.4导航功能完成寻北后自动转入导航状态；具有INS纯惯性导航功能和INS/GNSS组合导航功能。

2.2主要性能惯导系统的主要性能指标如表1所示。

表1惯导系统主要性能指标3接口3.1机械接口惯导系统采用4个M8-7H螺钉连接到专用过渡板上，过渡板采用4个M8-7H 螺钉安装到用户载体上，载体安装平面其平面度要求优于0.02mm；其详细要求见图1惯导系统机械接口图与图2过渡板接口图。

MM31" 4x09M■?：）图2专用过渡板机械接口图3.2电气接口3.2.1电源接口电源接口用连接器选用的是中航光电(158厂)生产的JY27468T17B08PN圆形插座。

其接口定义如表2所示。

表2惯导系统电源接口定义(JY27468T17B08PN)序号管脚号定义名称备注1 C +24V 24V电源2 E +24V 24V电源3 D 24VGND 电源地4 F 24VGND 电源地3.2.2通讯接口通讯接口连接器选用的是中航光电(158厂)生产的JY27468T17B12PN圆形插座。

IPSS—02A惯性管道轨迹测绘系统使用说明书航天科工惯性技术有限公司目录目录 (2)1范围 (4)2概述 (4)3主要技术指标 (4)3.1准备时间 (4)3.2系统供电 (5)3.3功耗指标 (5)3.4绝缘电阻 (5)3.5测量范围 (5)3.6精度指标 (5)3.7机械尺寸及接口 (6)3.8电气接口 (6)3.9重量指标 (7)3.10温度指标 (7)3.11抗振指标 (7)3.12抗压指标 (7)3.13数据存储 (8)3.14传感器技术指标 (8)3.15系统软件功能 (9)4系统原理 (9)4.1系统组成框图 (9)4.2测量原理 (10)4.2.1坐标系定义 (10)4.2.2初始对准 (12)4.2.3航位推算 (12)4.2.4组合导航 (12)5硬件设计说明与使用 (13)5.1FPGA数据采集板 (13)5.1.1FPGA板内部模块说明 (13)5.1.2FPGA接口定义说明 (14)5.2MCU控制存储板 (16)5.3二次电源转换板 (23)6地面软件的安装与使用 (24)6.1安装与卸载 (24)6.1.1运行环境 (24)6.1.2软件安装 (25)6.1.3软件卸载 (25)6.2软件初始化 (25)6.3软件调试模式 (25)6.3.1Mapping参数设置 (26)6.3.2记录存盘 (29)6.3.3弹出U盘设置 (29)6.3.4实验室测试 (29)6.4数据检测 (31)6.5数据合成 (32)6.6后期处理 (32)7软件输入输出文件格式 (34)7.1输入文件 (34)7.2输出文件 (34)8日常检查和注意事项 (35)8.1日常检查 (35)8.1.1外观检查 (35)8.1.2上电检查 (35)8.1.3安装检查 (35)8.2使用注意事项 (35)8.2.1工程使用注意事项 (35)8.2.2贮存注意事项 (35)9技术附件 (36)9.1产品配套表 (36)9.2IMU图示 (36)1范围本使用说明书规定了惯性管道轨迹测绘系统的工作原理及使用方法，是用户使用的技术参考。

惯性导航系统惯性导航系统（Inertial Navigation System，简称INS）是一种基于惯性测量单元（Inertial Measurement Unit，简称IMU）的导航系统，它利用加速度计和陀螺仪来计算和跟踪自身的位置、速度、姿态以及其他相关信息。

INS的主要优势在于其独立性、高精度和实时性。

一、惯性导航系统的原理及构成1.1 原理惯性导航系统基于牛顿力学的基本原理，根据物体在三维空间中的运动状态（位置、速度、姿态），利用加速度计测量加速度，陀螺仪测量角速度，从而获得物体的运动信息。

1.2 构成惯性导航系统由加速度计和陀螺仪构成。

加速度计用于测量物体的加速度，而陀螺仪则用于测量物体围绕轴的旋转角速度。

这两个组件通常被称为惯性测量单元（IMU）。

二、惯性导航系统的工作原理惯性导航系统通过对加速度和角速度的测量结果进行积分运算，得到物体的位置、速度和姿态等导航参数。

根据这些参数，可以进行航行过程中的定位、导航、控制等任务。

2.1 姿态测量加速度计和陀螺仪的输出信号经过信号处理后，可以计算出物体在空间中的姿态。

姿态测量是导航系统的基础，可以帮助确定物体的朝向和方向。

2.2 位置和速度测量根据加速度计测量的加速度和陀螺仪测量的角速度，可以利用运动学方程进行积分运算，从而得到物体的位置和速度信息。

2.3 系统校准惯性导航系统需要进行定期的校准，以确保其输出的数据准确可靠。

校准的主要目的是消除误差和漂移，并提高导航系统的精确度和稳定性。

三、惯性导航系统的应用领域3.1 轨道交通惯性导航系统在轨道交通领域的应用越来越广泛，如地铁列车、高铁等。

它能够提供高精度的位置和速度信息，帮助保证列车的安全性和准确性。

3.2 航空航天惯性导航系统是飞机和导弹等航空器的重要组成部分。

它可以在无GPS信号的情况下，仍然提供准确的导航信息，确保飞行器的航线精确和稳定。

3.3 海洋探测惯性导航系统在海洋探测中也有重要应用，如海洋调查船、潜艇等。

第1篇一、引言随着科学技术的不断发展，导航技术已成为人类活动的重要支撑。

在军事、航天、航海、地质勘探等领域，导航技术发挥着至关重要的作用。

其中，惯性导航系统（Inertial Navigation System，简称INS）作为一种重要的导航手段，因其独特的优点而被广泛应用于各种场合。

本文将对惯导技术进行详细介绍，包括其基本原理、系统组成、工作原理、应用领域以及发展趋势。

二、基本原理惯导技术基于牛顿第一定律，即物体在没有外力作用下，将保持静止或匀速直线运动状态。

惯性导航系统通过测量载体在三维空间中的加速度，进而计算出载体的速度、位置和姿态等信息。

基本原理如下：1. 加速度测量：利用加速度计测量载体在三个正交轴（x、y、z轴）上的加速度。

2. 速度积分：根据加速度和时间的积分，得到载体在每个轴上的速度。

3. 位置计算：根据速度和时间的积分，得到载体在每个轴上的位移，进而得到载体的位置。

4. 姿态计算：利用陀螺仪测量载体在三个正交轴上的角速度，进而得到载体的姿态。

三、系统组成惯性导航系统主要由以下几部分组成：1. 加速度计：用于测量载体在三个正交轴上的加速度。

2. 陀螺仪：用于测量载体在三个正交轴上的角速度。

3. 微处理器：用于处理加速度计和陀螺仪的测量数据，进行积分运算和姿态计算。

4. 系统软件：实现惯性导航系统的算法和功能。

5. 显示设备：用于显示导航信息，如位置、速度、姿态等。

四、工作原理惯性导航系统的工作原理如下：1. 初始化：在系统启动时，通过外部设备（如GPS）获取初始位置、速度和姿态信息，作为惯性导航系统的初始状态。

2. 数据采集：加速度计和陀螺仪实时测量载体在三个正交轴上的加速度和角速度。

3. 数据处理：微处理器对加速度计和陀螺仪的测量数据进行处理，包括积分运算和姿态计算。

4. 信息输出：根据处理后的数据，输出载体的位置、速度和姿态等信息。

5. 误差修正：通过校正算法，对惯性导航系统的测量数据进行修正，提高导航精度。

imu芯片IMU芯片（惯性测量单元）是一种集成了加速度计、陀螺仪和磁强计的传感器，用于测量和感知物体的加速度、倾斜角度和方向。

IMU芯片通常被广泛应用于航空航天、导航、无人机、机器人和虚拟现实等领域。

IMU芯片的工作原理是通过测量物体的惯性变化来获取物体的运动状态。

加速度计用于测量物体在x、y和z轴上的加速度变化，陀螺仪用于测量物体的角速度变化，磁强计用于测量物体相对于地磁场的方向。

IMU芯片的主要优势是其小巧、低功耗和高度集成化。

由于其小尺寸，IMU芯片可以轻松嵌入到各种设备中，从而提供高精度的运动感知功能。

此外，IMU芯片通常由固态器件组成，因此具有低功耗的特点，能够在电池供电的设备上长时间工作。

IMU芯片还具有高度集成化的特点，即将加速度计、陀螺仪和磁强计等多个传感器集成到一个芯片中。

这样的集成设计不仅能够减小系统体积，还能够减少零件数量和复杂度，简化系统设计和生产流程。

IMU芯片通常提供多种接口和输出格式，以便与不同的设备进行通信和数据交换。

例如，IMU芯片可以通过I2C、SPI或UART等接口与主控制器连接，并以数字或模拟格式输出测量数据。

此外，IMU芯片还可以通过预设的协议（如AHRS、Kalman滤波器等）处理和优化测量数据，以提供更准确和稳定的运动感知结果。

虽然IMU芯片在许多应用场景中表现出了强大的能力，但也存在一些限制和挑战。

首先，由于误差积累和噪音干扰等因素的存在，IMU芯片在长时间使用过程中可能会导致测量结果的漂移和不准确。

为了解决这个问题，通常需要引入额外的校准和校正技术，如温度补偿、零偏校正和单位比例校正等。

此外，由于IMU芯片只能测量物体的加速度、角速度和方向，对于一些特定的运动状态和环境条件，如匀速运动、震动和电磁干扰等，IMU芯片的测量能力可能会受到限制。

因此，在实际应用中，IMU芯片通常需要与其他传感器（如GPS、视觉传感器和气压传感器）结合使用，以提供更全面和精确的运动感知功能。
