捷联惯导系统解析

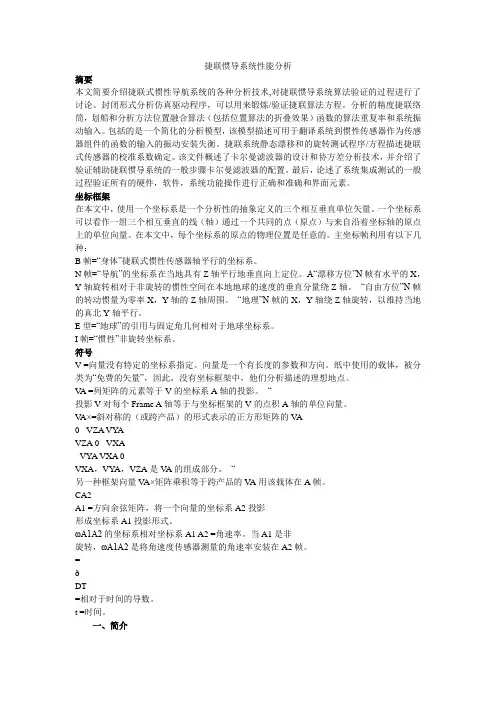

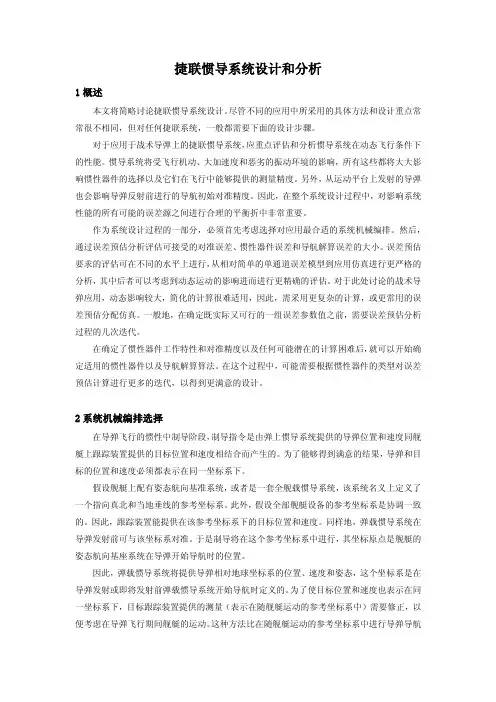

捷联惯导系统性能分析摘要本文简要介绍捷联式惯性导航系统的各种分析技术,对捷联惯导系统算法验证的过程进行了讨论。

封闭形式分析仿真驱动程序，可以用来锻炼/验证捷联算法方程。

分析的精度捷联络筒，划船和分析方法位置融合算法（包括位置算法的折叠效果）函数的算法重复率和系统振动输入。

包括的是一个简化的分析模型，该模型描述可用于翻译系统到惯性传感器作为传感器组件的函数的输入的振动安装失衡。

捷联系统静态漂移和的旋转测试程序/方程描述捷联式传感器的校准系数确定。

该文件概述了卡尔曼滤波器的设计和协方差分析技术，并介绍了验证辅助捷联惯导系统的一般步骤卡尔曼滤波器的配置。

最后，论述了系统集成测试的一般过程验证所有的硬件，软件，系统功能操作进行正确和准确和界面元素。

坐标框架在本文中，使用一个坐标系是一个分析性的抽象定义的三个相互垂直单位矢量。

一个坐标系可以看作一组三个相互垂直的线（轴）通过一个共同的点（原点）与来自沿着坐标轴的原点上的单位向量。

在本文中，每个坐标系的原点的物理位置是任意的。

主坐标帧利用有以下几种：B帧=“身体”捷联式惯性传感器轴平行的坐标系。

N帧=“导航”的坐标系在当地具有Z轴平行地垂直向上定位。

A“漂移方位”N帧有水平的X，Y轴旋转相对于非旋转的惯性空间在本地地球的速度的垂直分量绕Z轴。

“自由方位”N帧的转动惯量为零率X，Y轴的Z轴周围。

“地理”N帧的X，Y轴绕Z轴旋转，以维持当地的真北Y轴平行。

E型=“地球”的引用与固定角几何相对于地球坐标系。

I帧=“惯性”非旋转坐标系。

符号V =向量没有特定的坐标系指定。

向量是一个有长度的参数和方向。

纸中使用的载体，被分类为“免费的矢量”，因此，没有坐标框架中，他们分析描述的理想地点。

V A =列矩阵的元素等于V的坐标系A轴的投影。

“投影V对每个Frame A轴等于与坐标框架的V的点积A轴的单位向量。

V A×=斜对称的（或跨产品）的形式表示的正方形矩阵的V A0 - VZA VYAVZA 0 - VXA- VYA VXA 0VXA，VYA，VZA是V A的组成部分。

捷联惯导算法与组合导航原理讲义一、捷联惯导算法捷联惯导（Inertial Navigation System，INS）是一种通过测量惯性传感器的运动参数实现导航定位的技术。

惯性导航系统中包括了加速度计和陀螺仪等传感器，通过测量物体的加速度和角速度，可以推算出物体的位置、速度和姿态等信息。

1.1加速度计加速度计是一种测量物体加速度的传感器。

常见的加速度计有基于压电效应的传感器和基于微机电系统（Microelectromechanical System，MEMS）的传感器。

加速度计的原理是通过测量物体受到的惯性力，推算出物体的加速度。

由于加速度是速度对时间的导数，因此通过对加速度的积分操作，可以计算出物体的速度和位移。

1.2陀螺仪陀螺仪是一种测量物体角速度的传感器。

常见的陀螺仪有机械陀螺仪和MEMS陀螺仪等。

陀螺仪的原理是基于角动量守恒定律，通过测量转动惯量的变化，推算出物体的角速度。

与加速度计类似，通过对角速度的积分操作，可以计算物体的姿态。

1.3捷联惯导算法离散时间模型中，位置、速度和姿态等状态变量通过积分加速度和角速度来更新。

由于加速度计和陀螺仪测量结果存在噪声，因此在积分操作时需要加入误差补偿算法来消除误差。

常见的误差补偿算法有零偏校正和比例积分修正等。

连续时间模型中，位置、速度和姿态等状态变量通过微分方程来描述，并通过求解微分方程来更新状态。

由于计算量较大，通常需要使用数值积分方法来求解微分方程。

常见的数值积分方法有欧拉法、中点法和四阶龙格-库塔法等。

二、组合导航原理组合导航是一种融合多种导航技术的导航方式。

常见的组合导航方式有捷联惯导与GPS组合导航。

组合导航通过融合多种导航系统的测量结果，可以提高导航定位的精度和可靠性。

2.1捷联惯导与GPS组合导航捷联惯导与GPS组合导航是一种常见的组合导航方式。

在这种方式下，捷联惯导提供了高频率的惯导数据，可以提供较高的定位精度，但是由于其测量结果累积误差较大，会逐渐偏离真实轨迹。

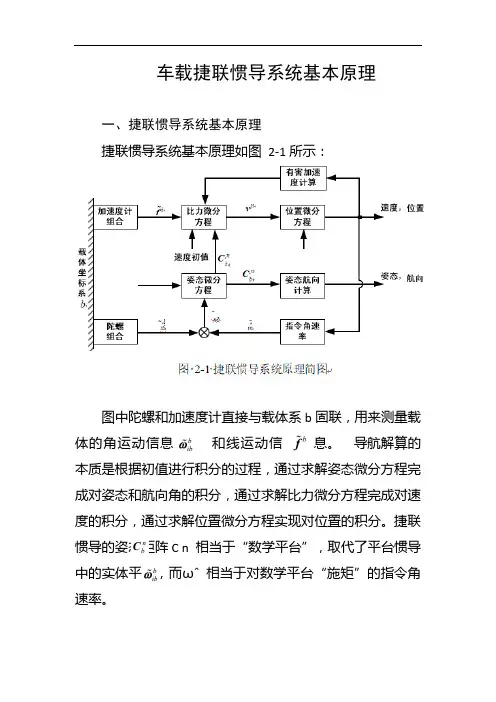

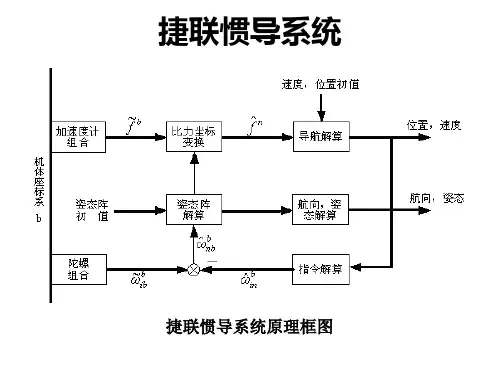

车载捷联惯导系统基本原理一、捷联惯导系统基本原理捷联惯导系统基本原理如图2-1所示：图中陀螺和加速度计直接与载体系b固联，用来测量载体的角运动信息和线运动信息。

导航解算的本质是根据初值进行积分的过程，通过求解姿态微分方程完成对姿态和航向角的积分，通过求解比力微分方程完成对速度的积分，通过求解位置微分方程实现对位置的积分。

捷联惯导的姿态矩阵C n 相当于“数学平台”，取代了平台惯导中的实体平台，而ωˆ相当于对数学平台“施矩”的指令角速率。

二、捷联惯导微分方程（一）姿态微分方程在捷联惯导系统中，导航坐标系n 和载体坐标系b 之间的角位置关系通常用姿态矩阵、四元数和欧拉角表示，相应也存在姿态矩阵微分方程、四元数微分方程和欧拉角微分方程三种形式。

姿态矩阵微分方程的表达式为：在欧拉角微分方程式(2.2-7)中，当俯仰角θ趋于90º时，cosθ趋于0，tanθ趋于无穷，方程存在奇异性，所以这种方法不能在全姿态范围内正常工作；姿态矩阵微分方程式(2.2-1)可全姿态工作，但姿态矩阵更新相当于求解包含9个未知量的线性微分方程组，计算量大；四元数微分方程式(2.2-6)同样可以全姿态工作，且更新算法只需求解4个未知量的线性微分方程组，计算量小，算法简单，是较实用的工程算法。

（二）速度微分方程速度微分方程即比力方程，是惯性导航解算的基本关系式：三、捷联惯性导航算法捷联惯导解算的目的是根据惯性器件输出求解载体姿态、速度和位置等导航信息，实际上就是求解三个微分方程的过程，相应存在姿态更新算法、速度更新算法和位置更新算法。

（一）姿态更新算法求解微分方程式(2.2-6)可得四元数姿态更新算法为：在车辆行驶过程中，一般不存在高频大机动环境，并且车载导航系统往往不工作在纯惯性导航方式，而是利用里程仪或零速条件进行组合导航，所以算法误差的影响有限，常用的5ms采样周期和二子样优化算法即可满足要求。

四、捷联惯导误差模型传感器误差、初值误差和算法误差是SINS的主要误差源，其中器件误差和初值误差又是影响导航结果的主要因素。

《捷联惯性导航系统关键技术研究》篇一一、引言捷联惯性导航系统（SINS）是一种利用惯性测量单元（IMU）来获取和解析导航信息的先进技术。

它以其高精度、高动态性以及全自主工作的特性，在航空、航天、航海、车辆导航等领域中发挥着重要的作用。

本文将深入探讨捷联惯性导航系统的关键技术研究，从系统组成、工作原理、技术难点到解决方案等方面进行详细阐述。

二、系统组成与工作原理捷联惯性导航系统主要由惯性测量单元（IMU）、导航计算机、算法处理软件等部分组成。

其中，IMU是系统的核心，它包括加速度计和陀螺仪，用于实时测量载体在三维空间中的运动状态。

导航计算机则负责采集IMU的数据，通过算法处理软件进行数据解析和处理，最终输出导航信息。

捷联惯性导航系统的工作原理主要依赖于牛顿第二定律和角动量守恒定律。

通过测量载体的加速度和角速度，系统可以推算出载体的运动轨迹和姿态信息，从而实现导航定位。

三、关键技术研究1. 高精度IMU技术研究IMU的精度直接影响到整个系统的导航精度，因此提高IMU 的精度是捷联惯性导航系统的关键技术之一。

当前，研究者们正在通过优化加速度计和陀螺仪的设计和制造工艺，提高其测量精度和稳定性。

此外，采用先进的滤波算法和校准技术，也可以有效提高IMU的精度。

2. 算法优化技术研究算法是捷联惯性导航系统的核心，其优化程度直接影响到系统的性能。

目前，研究者们正在致力于开发更加高效的算法，以实现更快的数据处理速度和更高的导航精度。

同时，针对不同应用场景，如高动态、强干扰等环境，研究者们也在进行相应的算法优化工作。

3. 系统误差校正技术研究由于惯性器件的误差积累和环境干扰等因素的影响，捷联惯性导航系统在长时间工作时会产生较大的误差。

因此，系统误差校正是捷联惯性导航系统的另一个关键技术。

研究者们正在通过建立更加精确的误差模型，采用先进的校正算法和技术手段，对系统误差进行实时校正，以保证系统的导航精度和稳定性。

四、结论捷联惯性导航系统是一种重要的导航技术，具有广泛的应用前景。

捷联惯性导航原理概要捷联惯性导航（Inertial Navigation System，简称INS）是一种基于惯性力学原理运行的导航系统，用于测量和跟踪物体的位置、速度和加速度。

它通过内部的陀螺仪和加速度计来测量物体在空间中的运动状态，并根据质量、力和运动的基本原理来计算物体的位置和速度。

通过将陀螺仪和加速度计的输出信号转换为数字信号，并通过计算机处理，可以获得物体相对于初始参考点的位置和速度。

这些数据可以通过与地图或导航系统的集成来确定物体的位置和方向。

捷联惯性导航系统的原理是基于牛顿运动定律和旋转不变性原理。

根据牛顿第一定律，当物体处于惯性坐标系中且不受任何力的作用时，它将保持静止或匀速直线运动。

根据牛顿第二定律，当物体受到外力作用时，它将产生加速度。

根据旋转不变性原理，即物理量在不同坐标系下具有相同的数值，陀螺仪和加速度计可以测量物体的角速度和加速度，从而得到物体的位置和速度。

捷联惯性导航系统具有高精度和高稳定性的优势，尤其适用于无法使用其他导航系统（如GPS）或需要高精度导航的环境。

然而，它也存在一些局限性。

首先，由于陀螺仪和加速度计的测量误差和漂移，容易导致导航误差的累积。

其次，捷联惯性导航系统无法提供绝对位置信息，需要与其他导航系统集成才能获得绝对位置。

为了提高捷联惯性导航系统的性能，可以采用多传感器融合技术。

通过将多种导航系统（例如GPS、地图、惯性导航）的输出数据进行融合，可以提高导航的精度和可靠性，同时减少漂移和误差的影响。

总之，捷联惯性导航系统是一种基于惯性力学原理运行的导航系统，利用陀螺仪和加速度计测量物体的运动状态，并根据质量、力和运动的基本原理计算物体的位置和速度。

它具有高精度和高稳定性的优势，但也存在一些局限性，需要与其他导航系统集成才能获得绝对位置信息。

通过多传感器融合技术的应用，可以进一步提高捷联惯性导航系统的性能。

捷联惯导系统从20世纪60年代初开始发展起来，在1969年，捷联惯导系统作为"阿波罗"-13号登月飞船的应急备份装置，在其服务舱发生爆炸时将飞船成功地引导到返回地球的轨道上时起到了决定性作用，成为捷联式惯导系统发展中的一个里程碑。

捷联式惯性导航(strap-downinertialnavigation)，捷联（strap-down）的英语原义是“捆绑”的意思。

因此捷联式惯性导航也就是将惯性测量元件（陀螺仪和加速度计）直接装在导弹需要诸如姿态、速度、航向等导航信息的主体上，用计算机把测量信号变换为导航参数的一种导航技术。

一、捷联惯导系统工作原理及特点惯导系统基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，之后将其变换到导航坐标系，得到在导航坐标系中的速度、偏航角和位置信息等。

捷联惯导系统（SINS）是一种无框架系统，由三个速率陀螺、三个线加速度计和微型计算机组成。

由于惯性元器件有固定漂移率，会造成导航误差，因此导弹通常采用指令、GPS或其组合等方式对惯导进行定时修正，以获取持续准确的位置参数。

如采用指令+捷联式惯导捷联惯导系统能精确提供载体的姿态、地速、经纬度等导航参数，是利用惯性敏感器、基准方向及最初的位置信息来确定运载体的方位、位置和速度的自主式航位推算导航系统。

在工作时不依赖外界信息，也不向外界辐射能量，不易受到干扰破坏。

它完全是依靠载体自身设备独立自主地进行导航，它与外界不发生任何光、声、磁、电的联系，从而实现了与外界条件隔绝的假想的“封闭”空间内实现精确导航。

所以它具有隐蔽性好，工作不受气象条件和人为的外界干扰等一系列的优点。

除此以外捷联惯导系统的最大特点是没有实体平台，即将陀螺仪和加速度计直接安装在机动载体上，在计算机中实时的计算姿态矩阵，通过姿态矩阵把导航加速度计测量的载体沿机体坐标系轴向的加速度信息变换到导航坐标系，然后进行导航计算。

《捷联惯性导航系统关键技术研究》篇一一、引言捷联惯性导航系统（SINS）是现代导航技术的重要组成部分，其利用惯性测量单元（IMU）来感知和计算导航信息，具有自主性强、抗干扰能力强等优点。

随着科技的发展，SINS在军事、民用等领域的应用越来越广泛，对其关键技术的研究也显得尤为重要。

本文将针对捷联惯性导航系统的关键技术进行研究，旨在为相关研究与应用提供参考。

二、SINS基本原理与组成SINS主要由惯性测量单元（IMU）、导航算法和数据处理单元等部分组成。

其中，IMU是SINS的核心部件，包括加速度计和陀螺仪等传感器，用于测量载体的加速度和角速度。

导航算法则根据IMU测量的数据，通过积分运算和坐标变换等手段，实现载体的姿态、速度和位置的解算。

数据处理单元则负责对导航算法输出的数据进行处理和优化，以提高导航精度和稳定性。

三、SINS关键技术研究1. IMU技术研究IMU是SINS的核心部件，其性能直接影响到SINS的导航精度和稳定性。

因此，IMU技术的研究是SINS关键技术之一。

目前，高精度、小型化、低功耗的IMU是研究的重点。

其中，光纤陀螺仪和微机电系统（MEMS）技术的发展，为IMU的小型化和低成本化提供了可能。

此外，为了提高IMU的测量精度和稳定性，还需要研究高性能的传感器技术和信号处理技术。

2. 导航算法研究导航算法是SINS的核心技术之一，其性能直接影响到SINS 的导航精度和实时性。

目前，常用的导航算法包括经典的最小二乘法、卡尔曼滤波算法等。

然而，这些算法在处理复杂环境下的导航问题时，往往存在精度不高、实时性差等问题。

因此，研究更加高效、精确的导航算法是SINS研究的重点。

例如，基于神经网络、深度学习等人工智能技术的导航算法，具有较高的应用潜力。

3. 数据处理与优化技术研究数据处理与优化技术是提高SINS导航精度和稳定性的重要手段。

目前，常用的数据处理技术包括数据滤波、数据融合等。

其中，数据滤波可以消除测量数据中的噪声和干扰，提高数据的信噪比；数据融合则可以将多种传感器数据进行融合，提高导航信息的可靠性和精度。

捷联惯导系统 的关键问题捷联系统的导航任务关键问题（光学陀螺捷联惯导系统）： （一）惯性器件误差的分析与补偿1．随机误差2．温度漂移误差（二）初始对准初始对准的任务是确定捷联矩阵的初始值。

初始对准的误差将会对捷联惯导系统的工作造成难以消除的影响，导致对准误差的主要因素：1．惯性器件误差；2．干扰运动。

因此，滤波技术对捷联系统尤为重要。

（三）姿态解算中的动态误差补偿高频动态环境下，必须补偿如下的整流误差：1．圆锥误差（姿态误差）2．划船误差（速度误差）3．涡卷误差（位置误差）第一部分惯性器件误差的 分析与补偿1．光学陀螺的数学模型与主要性能指标 1.1 光学陀螺的工作原理Sagnac环形干涉仪1.2 数学模型与性能指标由IEEE 标准给出的光学陀螺输入输出模型为160]101][[)/(−−+++=∆∆K D E I t N S ε （1-1）式中：为标称的标度因子，单位：（角秒/脉冲数）；0S /P "t N ∆∆/为输出脉冲速率，单位：（脉冲数/秒）； s /P I 为输入角速度，单位：（角秒/秒）；s /"E 为环境敏感误差，主要由温度变化引起，单位：； s /"D 为漂移误差，单位：；s /"k ε为标度因子误差，单位：。

ppm 表征光学陀螺的主要性能指标有标度因数、零偏、零漂、随机游走系数，其中后三项用于描述光学陀螺输出中的漂移误差。

标度因数：陀螺仪输出量与输入角速度的比值，通常取/P′′（脉冲数/角秒）的量纲。

零偏：是当输入角速度为零时陀螺仪的输出，以规定时间内测得的输出量平均值相应的等效输入角速度表示，习惯上取（度/小时）的量纲。

h/o零漂：又称为零偏稳定性。

通常，静态情况下光学陀螺长时间稳态输出是一个平稳随机过程，即稳态输出将围绕零偏起伏和波动，表示这种起伏和波动的标准差被定义为零漂，其单位用表示。

h/o随机游走系数：由白噪声产生的随时间积累的输出误差系数，其量纲为h/o，它反映了光学陀螺输出随机噪声的强度。

捷联式惯性导航原理捷联式惯性导航（Inertial Navigation System，简称INS）是一种基于惯性测量装置的导航系统。

它通过测量线性加速度和角速度来得出加速度、速度和位置信息，从而实现航海、航空和航天等领域的精确导航和定位。

捷联式惯性导航系统由多个惯性传感器组成，包括加速度计和陀螺仪。

加速度计用于测量线性加速度，而陀螺仪则用于测量角速度。

这些传感器安装在导航系统的载体上，并与导航系统的计算单元相连。

捷联式惯性导航系统的原理可分为两个主要步骤：传感器测量和姿态解算。

传感器测量是指测量加速度计和陀螺仪输出的信号。

加速度计通过测量导航系统相对于载体的线性加速度来估计速度和位移。

陀螺仪则通过测量导航系统相对于载体的角速度来估计转角和航向。

这些测量值由传感器输出，并发送给导航系统的计算单元进一步处理。

姿态解算是指根据传感器测量值计算导航系统相对于载体的三维方向。

这个过程基于四元数算法和方向余弦矩阵等数学模型。

根据加速度计的测量值，可以得到系统的重力矢量，从而计算出系统相对于地球的姿态。

陀螺仪的测量值则用于校正角速度误差和姿态的漂移。

通过不断地积分和更新测量值，导航系统可以保持准确的姿态信息。

捷联式惯性导航系统的优势在于其自主性和抗干扰能力。

由于不依赖于外部信号源，如卫星或地面控制点，INS可以在任何环境中进行导航。

同时，由于惯性传感器对外部扰动的响应速度很快，导航系统可以及时纠正估计误差，从而实现高精度的导航和定位。

然而，捷联式惯性导航系统也存在一些缺点。

由于惯性传感器存在漂移和积分误差，INS的导航信息随着时间的推移会变得不准确。

此外，惯性传感器的准确性和稳定性也会受到温度、振动和电磁干扰等因素的影响。

为了解决这些问题，通常需要与其他导航系统，如全球定位系统（GPS）或地面测量系统（如激光测距仪），进行组合导航。

总的来说，捷联式惯性导航系统是一种基于惯性传感器测量的导航系统。

它通过测量线性加速度和角速度，计算出加速度、速度和位置信息。
