金属扭转实验报告

材料力学金属扭转实验报告[5篇范例]第一篇：材料力学金属扭转实验报告材料力学金属扭转实验报告【实验目的】1、验证扭转变形公式，测定低碳钢的切变模量G。

；测定低碳钢和铸铁的剪切强度极限bτ握典型塑性材料（低碳钢）和脆性材料（铸铁）的扭转性能；2、绘制扭矩一扭角图；3、观察和分析上述两种材料在扭转过程中的各种力学现象，并比较它们性质的差异；4、了解扭转材料试验机的构造和工作原理，掌握其使用方法。

【实验仪器】仪器名称数量参数游标卡尺1 0-150mm，精度CTT502 微机控制电液伺服扭转试验机 1 最大扭矩500N·m，最大功率低碳钢、铸铁各 1 标准【实验原理和方法】1..测定低碳钢扭转时的强度性能指标试样在外力偶矩的作用下，其上任意一点处于纯剪切应力状态。

随着外力偶矩的增加，当达到某一值时，测矩盘上的指针会出现停顿，这时指针所指示的外力偶矩的数值即为屈服力偶矩esM，低碳钢的扭转屈服应力为 pess43WM=τ式中：/3pd W π=为试样在标距内的抗扭截面系数。

在测出屈服扭矩sT 后，改用电动快速加载，直到试样被扭断为止。

这时测矩盘上的从动指针所指示的外力偶矩数值即为最大力偶矩ebM，低碳钢的抗扭强度为 pebb43WM=τ对上述两公式的来源说明如下：低碳钢试样在扭转变形过程中，利用扭转试验机上的自动绘图装置绘出的ϕ-eM 图如图1-3-2 所示。

当达到图中 A 点时，eM 与ϕ成正比的关系开始破坏，这时，试样表面处的切应力达到了材料的扭转屈服应力sτ，如能测得此时相应的外力偶矩epM，如图1-3-3a 所示，则扭转屈服应力为 pepsWM=τ经过A 点后，横截面上出现了一个环状的塑性区，如图1-3-3b 所示。

若材料的塑性很好，且当塑性区扩展到接近中心时，横截面周边上各点的切应力仍未超过扭转屈服应力，此时的切应力分布可简化成图 1-7c 所示的情况，对应的扭矩sT 为 OϕM eABCM epM esM eb 图 1-3-2低碳钢的扭转图τ sTτ sTτ sT（a）pT T =（b）s pT T T <<（c）sT T =图 1-3-3低碳钢圆柱形试样扭转时横截面上的切应力分布s p s3d/22sd/2s s3412d 2 d 2 ττπρρπτρπρρτ WdT ====⎰⎰由于es sM T =，因此，由上式可以得到 pess43WM=τ无论从测矩盘上指针前进的情况，还是从自动绘图装置所绘出的曲线来看，A 点的位置不易精确判定，而B 点的位置则较为明显。

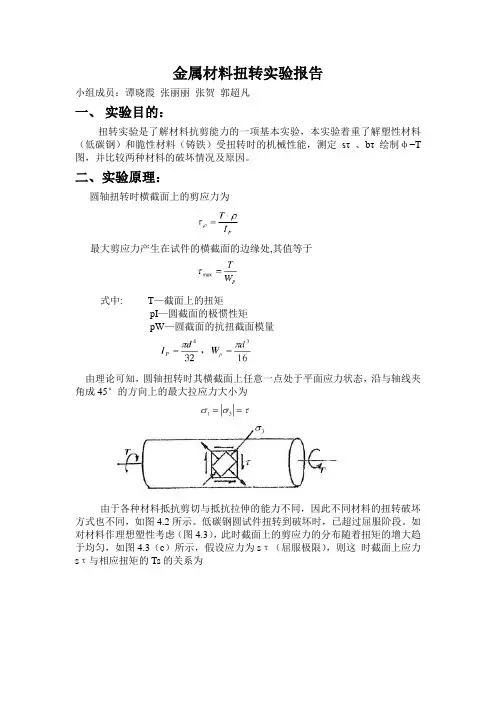

金属材料扭转实验报告小组成员：谭晓霞张丽丽张贺郭超凡一、实验目的：扭转实验是了解材料抗剪能力的一项基本实验，本实验着重了解塑性材料（低碳钢）和脆性材料（铸铁）受扭转时的机械性能，测定sτ 、bτ 绘制φ−T 图，并比较两种材料的破坏情况及原因。

二、实验原理：圆轴扭转时横截面上的剪应力为最大剪应力产生在试件的横截面的边缘处,其值等于式中: T—截面上的扭矩pI—圆截面的极惯性矩pW—圆截面的抗扭截面模量由理论可知，圆轴扭转时其横截面上任意一点处于平面应力状态，沿与轴线夹角成45°的方向上的最大拉应力大小为由于各种材料抵抗剪切与抵抗拉伸的能力不同，因此不同材料的扭转破坏方式也不同，如图4.2所示。

低碳钢圆试件扭转到破坏时，已超过屈服阶段。

如对材料作理想塑性考虑（图4.3），此时截面上的剪应力的分布随着扭矩的增大趋于均匀，如图4.3（c）所示，假设应力为sτ（屈服极限），则这时截面上应力sτ与相应扭矩的Ts的关系为同理可计算塑性材料在扭转时的剪切强度极限对于铸铁等脆性材料在扭转至破坏时，因其变形较小无屈服现象，故可近似地用弹性应力公式进行计算，若破坏时的扭矩为Tb，则得到剪切强度极限为三、实验仪器1、扭转测试机2、游标卡尺四、试样NDW31000扭转试验机的试样夹持直径在8～40mm。

本试验使用标距L=100mm，标距部分直径d=10mm 的圆形截面标准试件五、实验步骤1、试样准备在试样标距段的两端及中间截面处，沿两相互垂直方向测量直径各一次，并计算各截面直径的算术平均值。

选用三个截面中平均直径的最小值计算试样截面的扭转截面系数。

2、实验机准备①估计载荷，确定载荷在试验机量程范围之内。

②打开试验机开关；打开计算机主机及显示屏。

③打开控制主程序，联机。

3、装夹试样①将试样轻夹于两夹头上，使试样的纵轴线与试验机夹头的轴线要重合。

②松开被动夹头，拧紧主动夹头。

在控制程序的试验界面中选“扭矩清零”。

4 实验四金属材料扭转实验
一、实验目的
研究实验材料进行扭转变形后其力学性能。

二、实验原理
扭转变形是指在无限长假想杆材料横截面仅施加弯曲力的完全变形，其中应力均匀分
布于断面，杆材料的截面形状由圆形变成椭圆形。

三、实验环境
良好的室内环境，无电磁干扰，无固体颗粒，提供适当的实验操作场所，如实验室、
实验台等。

四、实验内容
1. 收集相关实验物料：金属标样、变形设备、实验软件等。

2. 安装变形设备，调试设备，使金属标样处于位置稳定性状态；
3. 按照实验计划，在变形设备上，施加一定大小的拉力，观察金属标样形变情况；
4. 在实验软件中，记录金属标样变形、错断、最终变形等信息；
5.根据实验数据对实验结果进行测试，分析实验结果，计算实验结果的重要力学参数；
6. 总结本次实验；
五、实验结果
在实验过程中，金属标样的形状出现变形，横截面形状由圆形变成椭圆形。

另外，通
过计算，可以得出实验材料的断裂应力为450MPa，变形能为385J，变形塑性指数为0.87。

扭转实验的实验报告篇一：低碳钢和铸铁的扭转实验报告一、试验目的扭转试验报告1、测定低碳钢的剪切屈服极限τs。

和剪切强度极限近似值τb。

2、测定铸铁的剪切强度极限τb。

3、观察并分析两种材料在扭转时的变形和破坏现象。

二、设备和仪器1、材料扭转试验机2、游标卡尺三、试验原理1、低碳钢试样对试样缓慢加载，试验机的绘图装置自动绘制出T-φ曲线（见图1）。

最初材料处于图1 低碳钢是扭转试验弹性状态，截面上应力线性分布，T-φ图直线上升。

到A点，试样横截面边缘处剪应力达到剪切屈服极限τs。

以后，由屈服产生的塑性区不断向中心扩展，T-φ图呈曲线上升。

至B点，曲线趋于平坦，这时载荷度盘指针停止不动或摆动。

这不动或摆动的最小值就是屈服扭矩Ts。

再以后材料强化，T-φ图上升，至C点试样断裂。

在试验全过程中，试样直径不变。

断口是横截面（见图2a），这是由于低碳钢抗剪能力小于抗拉能力，而横截面上剪应力最大之故。

图2 低碳钢和铸铁的扭转端口形状据屈服扭矩?s?3Ts （2-1）4Wp按式2-1可计算出剪切屈服极限τs。

据最大扭矩Tb可得：?b?3Tb（2-2）4Wp按式2-2可计算出剪切强度极限近似值τb。

说明：（1）公式（2-1）是假定横截面上剪应力均达到τs后推导出来的。

公式（2-2）形式上与公式（2-1）虽然完全相同，但它是将由塑性理论推导出的Nadai公式略去了一项后得到的，而略去的这一项不一定是高阶小量，所以是近似的。

（2）国标GB10128-88规定τs和τb均按弹性扭转公式计算，这样得到的结果可以用来比较不同材料的扭转性能，但与实际应力不符。

II、铸铁试样铸铁的曲线如图3所示。

呈曲线形状，变形很小就突然破裂，有爆裂声。

断裂面粗糙，是与轴线约成45°角的螺旋面（见图1-3-2b）。

这是由于铸铁抗拉能力小于抗剪能力，而这面上拉应力最大之故。

据断裂前的最大扭矩Tb按弹性扭转公式1-3-3可计算抗扭强度τb。

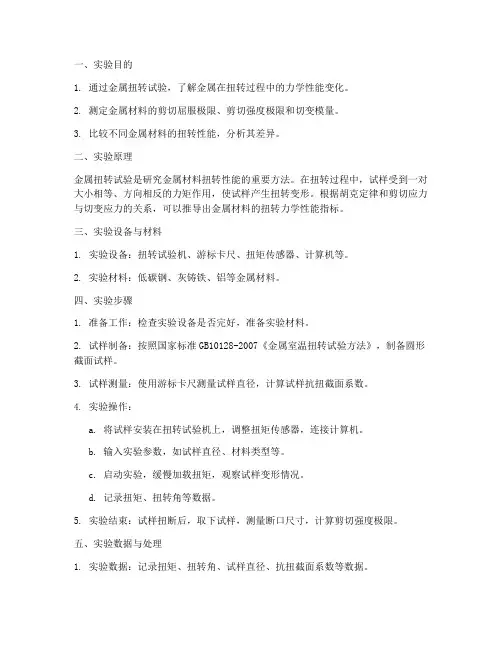

一、实验目的1. 通过金属扭转试验，了解金属在扭转过程中的力学性能变化。

2. 测定金属材料的剪切屈服极限、剪切强度极限和切变模量。

3. 比较不同金属材料的扭转性能，分析其差异。

二、实验原理金属扭转试验是研究金属材料扭转性能的重要方法。

在扭转过程中，试样受到一对大小相等、方向相反的力矩作用，使试样产生扭转变形。

根据胡克定律和剪切应力与切变应力的关系，可以推导出金属材料的扭转力学性能指标。

三、实验设备与材料1. 实验设备：扭转试验机、游标卡尺、扭矩传感器、计算机等。

2. 实验材料：低碳钢、灰铸铁、铝等金属材料。

四、实验步骤1. 准备工作：检查实验设备是否完好，准备实验材料。

2. 试样制备：按照国家标准GB10128-2007《金属室温扭转试验方法》，制备圆形截面试样。

3. 试样测量：使用游标卡尺测量试样直径，计算试样抗扭截面系数。

4. 实验操作：a. 将试样安装在扭转试验机上，调整扭矩传感器，连接计算机。

b. 输入实验参数，如试样直径、材料类型等。

c. 启动实验，缓慢加载扭矩，观察试样变形情况。

d. 记录扭矩、扭转角等数据。

5. 实验结束：试样扭断后，取下试样，测量断口尺寸，计算剪切强度极限。

五、实验数据与处理1. 实验数据：记录扭矩、扭转角、试样直径、抗扭截面系数等数据。

2. 数据处理：a. 绘制扭矩-扭转角曲线，分析金属材料的扭转性能。

b. 计算剪切屈服极限、剪切强度极限和切变模量。

c. 比较不同金属材料的扭转性能，分析其差异。

六、实验结果与分析1. 实验结果：a. 低碳钢的剪切屈服极限为XXX MPa，剪切强度极限为XXX MPa，切变模量为XXX GPa。

b. 灰铸铁的剪切屈服极限为XXX MPa，剪切强度极限为XXX MPa，切变模量为XXX GPa。

c. 铝的剪切屈服极限为XXX MPa，剪切强度极限为XXX MPa，切变模量为XXX GPa。

2. 分析：a. 低碳钢的扭转性能较好，剪切屈服极限和剪切强度极限较高，切变模量较大。

扭转实验报告摘要：本次扭转实验主要考察了金属杆的扭转弹性和塑性变形特性。

通过对实验数据的分析，得出了杆的杨氏模量和屈服点。

实验结果表明，金属杆在一定范围内具有较好的弹性特性，但在超过其屈服点后，杆将发生塑性变形。

介绍：扭转实验是一种常用的力学实验，它能够管窥物质的一些属性，如强度、塑性和弹性等。

在本次实验中，我们将研究金属杆的扭转性能，以了解材料的性质，为实际应用提供指导。

实验过程：1. 实验仪器准备：本次实验主要使用扭转弹簧、细杆、千分尺、游标卡尺等工具。

2. 样品制备：将金属杆置于扭转弹簧中，用千分尺和游标卡尺测量出杆的直径和长度，并计算出横截面积。

3. 装置校准：将扭转弹簧固定在一个转动机构上，并将预备好的样品固定在转动手柄上。

4. 实验操作：控制扭簧的扭转角度，保持恒定的转动速度，记录下杆的变形数据。

5. 数据处理：分析实验结果，计算出杆的杨氏模量和屈服点。

实验结果：通过实验数据的处理和分析，我们得到了以下结论：1. 杆的杨氏模量为x N/m²。

2. 杆的屈服点为x N/m²。

3. 杆在未达到屈服点时表现出较好的弹性特性，但在超过其屈服点后，杆将发生塑性变形。

结论：本次实验成功地测量出杆的杨氏模量和屈服点。

通过实验数据的分析，我们发现，金属杆具有较强的弹性和一定的塑性，但在超过其屈服点后，其将发生塑性变形。

在实际应用中，我们需要根据材料的性质，合理选取材料，以保证产品的质量和安全性。

因此，扭转实验是一项非常有用的力学实验，可以帮助我们更好地了解材料的性质，为产品的设计和制造提供指导。

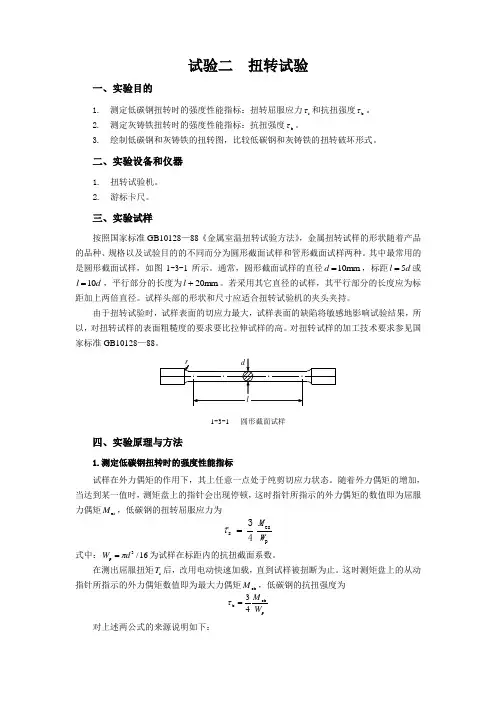

试验二 扭转试验一、实验目的1. 测定低碳钢扭转时的强度性能指标：扭转屈服应力s τ和抗扭强度b τ。

2. 测定灰铸铁扭转时的强度性能指标：抗扭强度b τ。

3. 绘制低碳钢和灰铸铁的扭转图，比较低碳钢和灰铸铁的扭转破坏形式。

二、实验设备和仪器1. 扭转试验机。

2. 游标卡尺。

三、实验试样按照国家标准GB10128—88《金属室温扭转试验方法》，金属扭转试样的形状随着产品的品种、规格以及试验目的的不同而分为圆形截面试样和管形截面试样两种。

其中最常用的是圆形截面试样，如图1-3-1所示。

通常，圆形截面试样的直径m m 10=d ，标距d l 5=或d l 10=，平行部分的长度为mm 20+l 。

若采用其它直径的试样，其平行部分的长度应为标距加上两倍直径。

试样头部的形状和尺寸应适合扭转试验机的夹头夹持。

由于扭转试验时，试样表面的切应力最大，试样表面的缺陷将敏感地影响试验结果，所以，对扭转试样的表面粗糙度的要求要比拉伸试样的高。

对扭转试样的加工技术要求参见国家标准GB10128—88。

1-3-1 圆形截面试样四、实验原理与方法1.测定低碳钢扭转时的强度性能指标试样在外力偶矩的作用下，其上任意一点处于纯剪切应力状态。

随着外力偶矩的增加，当达到某一值时，测矩盘上的指针会出现停顿，这时指针所指示的外力偶矩的数值即为屈服力偶矩es M ，低碳钢的扭转屈服应力为pess 43W M =τ 式中：16/3p d W π=为试样在标距内的抗扭截面系数。

在测出屈服扭矩s T 后，改用电动快速加载，直到试样被扭断为止。

这时测矩盘上的从动指针所指示的外力偶矩数值即为最大力偶矩eb M ，低碳钢的抗扭强度为pebb 43W M =τ对上述两公式的来源说明如下：低碳钢试样在扭转变形过程中，利用扭转试验机上的自动绘图装置绘出的ϕ-e M 图如图1-3-2所示。

当达到图中A 点时，e M 与ϕ成正比的关系开始破坏，这时，试样表面处的切应力达到了材料的扭转屈服应力s τ，如能测得此时相应的外力偶矩ep M ，如图1-3-3a 所示，则扭转屈服应力为pep s W M =τ经过A 点后，横截面上出现了一个环状的塑性区，如图1-3-3b 所示。

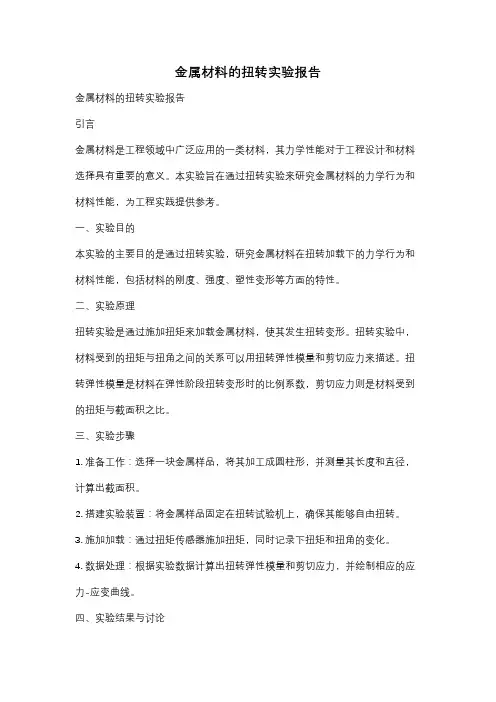

金属材料的扭转实验报告金属材料的扭转实验报告引言金属材料是工程领域中广泛应用的一类材料，其力学性能对于工程设计和材料选择具有重要的意义。

本实验旨在通过扭转实验来研究金属材料的力学行为和材料性能，为工程实践提供参考。

一、实验目的本实验的主要目的是通过扭转实验，研究金属材料在扭转加载下的力学行为和材料性能，包括材料的刚度、强度、塑性变形等方面的特性。

二、实验原理扭转实验是通过施加扭矩来加载金属材料，使其发生扭转变形。

扭转实验中，材料受到的扭矩与扭角之间的关系可以用扭转弹性模量和剪切应力来描述。

扭转弹性模量是材料在弹性阶段扭转变形时的比例系数，剪切应力则是材料受到的扭矩与截面积之比。

三、实验步骤1. 准备工作：选择一块金属样品，将其加工成圆柱形，并测量其长度和直径，计算出截面积。

2. 搭建实验装置：将金属样品固定在扭转试验机上，确保其能够自由扭转。

3. 施加加载：通过扭矩传感器施加扭矩，同时记录下扭矩和扭角的变化。

4. 数据处理：根据实验数据计算出扭转弹性模量和剪切应力，并绘制相应的应力-应变曲线。

四、实验结果与讨论通过实验得到的数据可以得出金属材料的扭转弹性模量和剪切应力。

扭转弹性模量是材料在弹性阶段扭转变形时的比例系数，可以反映材料的刚度。

剪切应力则是材料受到的扭矩与截面积之比，可以反映材料的强度。

根据实验结果，我们可以观察到金属材料在扭转加载下的力学行为。

在加载初期，材料的扭转弹性模量较高，表现出较大的刚度，扭转变形较小。

随着加载的增加，材料逐渐进入塑性变形阶段，扭转弹性模量下降，塑性变形增加。

当达到一定扭矩时，材料会发生破坏，出现断裂现象。

五、结论通过本实验，我们研究了金属材料在扭转加载下的力学行为和材料性能。

实验结果表明，金属材料在扭转加载下具有一定的刚度和强度，同时也具有一定的塑性变形能力。

这些性能对于工程设计和材料选择具有重要的意义。

六、实验总结本实验通过扭转实验研究了金属材料的力学行为和材料性能，为工程实践提供了参考。

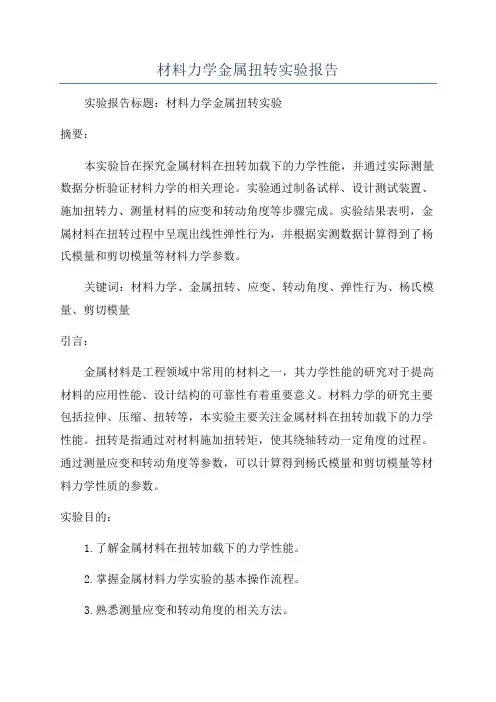

材料力学金属扭转实验报告实验报告标题：材料力学金属扭转实验摘要：本实验旨在探究金属材料在扭转加载下的力学性能，并通过实际测量数据分析验证材料力学的相关理论。

实验通过制备试样、设计测试装置、施加扭转力、测量材料的应变和转动角度等步骤完成。

实验结果表明，金属材料在扭转过程中呈现出线性弹性行为，并根据实测数据计算得到了杨氏模量和剪切模量等材料力学参数。

关键词：材料力学、金属扭转、应变、转动角度、弹性行为、杨氏模量、剪切模量引言：金属材料是工程领域中常用的材料之一，其力学性能的研究对于提高材料的应用性能、设计结构的可靠性有着重要意义。

材料力学的研究主要包括拉伸、压缩、扭转等，本实验主要关注金属材料在扭转加载下的力学性能。

扭转是指通过对材料施加扭转矩，使其绕轴转动一定角度的过程。

通过测量应变和转动角度等参数，可以计算得到杨氏模量和剪切模量等材料力学性质的参数。

实验目的：1.了解金属材料在扭转加载下的力学性能。

2.掌握金属材料力学实验的基本操作流程。

3.熟悉测量应变和转动角度的相关方法。

4.计算得到金属材料的杨氏模量和剪切模量。

实验原理：金属材料在扭转加载下的力学行为可以用材料力学的相关理论进行描述。

杨氏模量是指材料的拉伸应力和应变之间的比值，可以用来衡量材料的刚度。

剪切模量是指材料在剪切应力作用下所表现出的抗剪切性能。

实验装置及试样制备：本实验采用扭转仪作为实验装置，配有测力传感器和角度测量装置。

所用试样为金属圆管，长度为L，外径为D，厚度为δ，可以通过所施加的扭转角度的测量反映材料的力学性能。

实验步骤：1.制备金属圆管试样：根据要求切割金属圆管，并记录其几何参数。

2.安装试样：将金属圆管试样安装在扭转仪上，并保证试样与仪器的接触面完全平行。

3.调整扭转仪：调整扭转仪使其垂直于试样轴线，并调节扭转仪的零位。

4.校准测力传感器：根据实验装置的要求对测力传感器进行校准。

5.施加扭转力：根据实验设计的负荷标准和实验要求，施加扭转力，并记录施加扭转力的数值。

第1篇一、实验目的本次实验旨在通过扭转试验，观察并分析不同材料（如低碳钢、铸铁等）在扭转过程中的断口特征，了解材料的力学性能，包括屈服强度、抗剪强度等，以及不同材料在扭转破坏时的断口形态差异。

二、实验原理扭转试验是一种研究材料在扭转力作用下力学性能的实验方法。

在扭转试验中，试样的两端受到扭矩的作用，试样内部产生剪切应力。

当扭矩达到一定值时，试样将发生断裂。

通过分析断口特征，可以了解材料的力学性能和破坏机理。

三、实验材料及设备1. 实验材料- 低碳钢- 铸铁2. 实验设备- 扭转试验机- 游标卡尺- 显微镜四、实验步骤1. 试样制备：根据实验要求，将低碳钢和铸铁材料分别加工成标准尺寸的圆柱形试样。

2. 试样安装：将试样安装在扭转试验机上，确保试样中心线与试验机轴线对齐。

3. 施加扭矩：启动试验机，逐步施加扭矩，直至试样断裂。

4. 断口观察：使用显微镜观察断口特征，记录观察结果。

五、实验结果与分析1. 低碳钢断口特征低碳钢在扭转试验中，断口呈现典型的杯锥形，可分为以下几个区域：- 纤维区：位于断口的外围，呈纤维状，反映了材料在扭转过程中的塑性变形。

- 放射区：位于纤维区内部，呈放射状，反映了材料在断裂前发生的微裂纹扩展。

- 心部区：位于断口的中心，呈锥形，反映了材料在断裂瞬间的应力集中。

低碳钢的断口特征表明，其具有较好的塑性和韧性，能够在断裂前发生较大的塑性变形。

2. 铸铁断口特征铸铁在扭转试验中，断口呈现沿大约45°斜截面破坏，断口粗糙，可分为以下几个区域：- 纤维区：位于断口的外围，呈纤维状，反映了材料在扭转过程中的塑性变形。

- 解理区：位于纤维区内部，呈层状，反映了材料在断裂前发生的解理断裂。

- 心部区：位于断口的中心，呈锥形，反映了材料在断裂瞬间的应力集中。

铸铁的断口特征表明，其抗拉强度较差，容易发生脆性断裂。

3. 断口形态差异分析低碳钢和铸铁在扭转试验中的断口形态存在明显差异，主要原因如下：- 材料性能差异：低碳钢具有良好的塑性和韧性，能够在断裂前发生较大的塑性变形；而铸铁的抗拉强度较差，容易发生脆性断裂。

金属材料圆轴扭转实验分析篇一：金属材料扭转实验及弹性模量的测量南昌大学工程力学实验报告姓名：钟燕平学号：5902411050 专业班级：本硕111班班级编号：S088 实验时间14时00分第9 星期三座位号：教师编号：成绩：金属扭转破坏实验、剪切弹性模量的测定中那么明显。

由于强化阶段的过程很长，图中只绘出其开始阶段和最后阶段，破坏时实验段的扭角可达10π以上图所示的铸铁试样扭转曲线可近似的视为直线（与拉伸曲线相似，没有明显的直线段），试样破环时的扭转形变比拉伸时的形变要明显的多。

从扭转试验机上可读取的试样的屈服扭矩Ts和破环扭矩Tb。

由计算材料的屈服剪切点和抗剪切强度。

需要指出的是，对于塑形材料，采用实心圆截面试样测量得到的屈服点和抗剪强度，高于薄壁圆环截面试样的测量值，这是因为实心园截面试样扭转时横截面切应力分布不均匀所致。

当园截面试样横截面的最外层切应力达到剪切强度屈服点时，占横截面绝大部分的内层应力仍低于弹性极限，因此此时试样仍表现为弹性行为，没有明显的屈服现象。

当扭矩继续增加使横截面大部分区域的切应力均达到剪切屈服点时，试样会表现出明显的屈服现象，此时的扭矩比真实的屈服扭矩要大一点，对于破环扭矩也会有同样的情况。

低碳钢试样和铸铁试样的扭转破环断口形貌有很大的差别断面是最大切应力作用面，断口较和为平齐，可知剪切破坏，图2所示为铸铁试样的断面是与试样轴成45度角的螺旋面断面是最大拉应力作用面，断口较为粗糙，因而是最大拉应力造成的拉伸断裂破坏。

四、实验步骤（1）低碳钢的扭转实验步骤首先测量试样直径d在试样上安装扭角测试样装置，将一个定位环套在试样的一端，装上卡盘，将螺钉拧紧。

再将另一个定位环套在试样的另一端，装上另一个卡盘，根据不同的试样标距要求将试样搁放在相应的V型块上，使卡盘与V型块两端紧贴，保证卡盘与试样垂直，将卡盘上的螺钉拧紧。

接着将试样机两端夹头对正。

将已装扭角测试实验装置的试样的一端放入从动夹头的夹口间，将试样加紧，进行扭矩清零操作，推动移动支座，使试样的另一端进入主动夹头间，进行试样保护，从而消除夹持扭矩，并清零扭角。

(2023)金属材料的扭转实验报告(一)(2023)金属材料的扭转实验报告实验目的•了解金属材料的扭转性能•掌握扭转实验的基本操作和流程•探究金属材料的力学性质对其扭转性能的影响实验原理金属材料的扭转性能与其抗扭转强度、剪切模量等力学性质密切相关。

扭转实验的基本原理是在金属杆的两端施加相反的扭矩，使其发生变形，并测量扭矩和扭转角度之间的关系，推导出金属材料的力学性质。

实验器材•扭转实验机•金属杆样品实验步骤1.将金属杆样品固定在扭转实验机上，确定扭转轴。

2.根据实验要求，在样品的两端施加相反的扭矩，使其发生扭转变形。

3.测量扭矩和扭转角度，记录数据。

4.根据测量的数据，计算出金属材料的扭转模量、抗扭转强度等参数。

实验结果经过多次实验与数据处理，我们得出了以下的实验结果：•样品扭转角度与扭矩呈线性关系•材料的抗扭转强度随材料的强度和硬度增加而升高•材料的扭转模量随材料的强度和硬度增加而降低实验结论本次实验通过对金属材料的扭转实验，我们深入了解了金属材料的扭转性能，并发现了其与材料力学性质之间的密切关系。

同时，我们也掌握了扭转实验的基本操作和流程，为以后的实验提供了很大的帮助。

实验分析从实验结果可以看出，金属材料的扭转性能受到多个因素的影响。

抗扭转强度是材料的一种重要性能指标，其大小决定了材料在实际应用中最大可承受的扭转力矩。

与此同时，材料的硬度和强度也影响其扭转性能，硬度大的材料对扭转的抵抗力相对较大，但其扭转变形程度可能随之降低。

因此，在选择材料时，需要综合考虑多个因素，以保证材料在实际应用中具有较好的性能表现。

实验不足本次实验还存在着一些不足之处。

首先，实验数据量较少，其可靠性有待进一步提高。

其次，我们并没有对不同材料的扭转性能进行对比分析，这可能导致实验结果的局限性。

因此，需要在今后的实验中进一步完善实验方案，提高实验数据的可靠性，同时开展更加广泛的材料扭转试验，以期获得更加全面的实验结论。

金属拉伸扭转实验报告金属拉伸扭转实验报告引言金属材料是工业中最常用的材料之一，了解金属材料的力学性能对于工程设计和材料选择至关重要。

本实验旨在通过金属拉伸和扭转实验，探究金属材料的力学行为，并分析其力学性能。

实验材料和方法本次实验选择了常见的金属材料——铁。

实验中使用的仪器设备包括拉伸试验机和扭转试验机。

首先，将铁材料制成标准试样，分别用于拉伸和扭转实验。

然后，将试样固定在试验机上，并进行相应的拉伸和扭转实验。

拉伸实验中，逐渐增加载荷，记录下载荷与试样伸长量之间的关系。

扭转实验中，逐渐增加扭转力矩，记录下扭转力矩与试样扭转角之间的关系。

实验结果与讨论拉伸实验结果显示，随着载荷的增加，试样开始发生塑性变形，伸长量逐渐增加。

当载荷达到一定值时，试样发生断裂。

通过实验数据的分析，可以得到应力-应变曲线，进而计算出金属的屈服强度、抗拉强度和断裂强度等力学性能参数。

此外，还可以通过拉伸实验了解金属的延展性和韧性。

扭转实验结果显示，随着扭转力矩的增加，试样开始发生塑性变形，扭转角逐渐增加。

当扭转力矩达到一定值时，试样发生断裂。

通过实验数据的分析，可以得到扭转刚度和扭转强度等力学性能参数。

此外，还可以通过扭转实验了解金属的抗扭性能。

综合分析通过对金属的拉伸和扭转实验，我们可以得到金属的力学性能参数，进而评估其适用范围和应用场景。

例如，在工程设计中，我们需要选择适合承受拉伸载荷的金属材料，因此需要了解金属的屈服强度和抗拉强度。

另外，在某些特定工况下，需要考虑金属材料的抗扭性能，以确保其在扭转载荷下的稳定性。

此外，金属的力学性能还与其微观结构密切相关。

通过拉伸和扭转实验，我们可以观察到金属试样的塑性变形和断裂行为，从而了解金属内部的晶体结构变化。

这对于理解金属的力学行为和改善金属材料的性能具有重要意义。

结论金属的拉伸和扭转实验是了解金属材料力学性能的重要手段。

通过实验可以得到金属的力学性能参数，评估其适用范围和应用场景。

实验八 金属材料的扭转实验一．实验目的扭转试验是了解材料抗剪能力的一项基本试验。

本试验通过两种典型材料了解塑性（低碳钢）和脆性材料（铸铁）受扭转时的机械性能，绘制扭矩一扭角图。

并比较它们的破坏现象及原因。

扭转试验过程中，试件的断面形状和尺寸几乎一直不变，无缩颈现象，变形较均匀，可比较准确地测定试件变形及瞬时破坏应力。

关于扭转试验的要求及试件尺寸，可参阅国家标准《金属室温扭转试验方法》GB10128-88的规定。

1.测定低碳钢的扭转屈服极限和强度极限。

2.测定铸铁的扭转强度极限。

3.观察低碳钢和铸铁的断口情况，并分析其原因二．实验原理1.低碳钢园截面试件扭转时，其尺寸和形式视试验机而定。

在弹性范围内，扭矩T 与扭转角ϕ为直线关系(图3-1a)。

当扭矩超过比例极限扭矩p T 时，曲线变弯并逐渐趋于水平。

在屈服阶段时，扭角增加而扭矩不增加，此时的扭矩即为屈服扭矩s T 。

屈服后，圆截面上的剪应力，由边缘向中心将逐步升值到扭转屈服极限s τ(图4-1b)，即截面材料处于全屈服状态，由此，可以求得材料的剪切屈服极限为：图3-1a 低碳钢扭转时的ϕ-T 曲线 3-1b 低碳钢扭转时横截面在全屈服下的应力分布p s s W T 43=τ ， 其中163d W p π= 此后，扭转变形继续增加，试件扭矩又继续上升至C 点，试件被剪断，记下破坏扭矩b T，扭转强度极限b τ为： p b b W T 43=τ铸铁受扭时，ϕ-T 曲线如图3-2所示。

从开始受扭，直到破坏，近似为一条直线，故其强度极限b τ可按线弹性应力公式计算如下：p b b W T =τ图3-2 铸铁扭转时的ϕ-T 曲线 图3-3 铸铁扭转时沿45o斜截面的应力材料在纯剪切时，横截面上受到切应力作用，而与杆轴成45o螺旋面上，分别受到拉应力τσ=1和压应力τσ-=3的作用(图3-3)。

低碳钢的抗拉能力大于抗剪能力，故试件沿横面剪断(图4-4a)，而铸铁抗拉能力小于抗剪能力，故沿45o方向拉断(图3-4b)。
