Autodesk Inventor基础培训教程

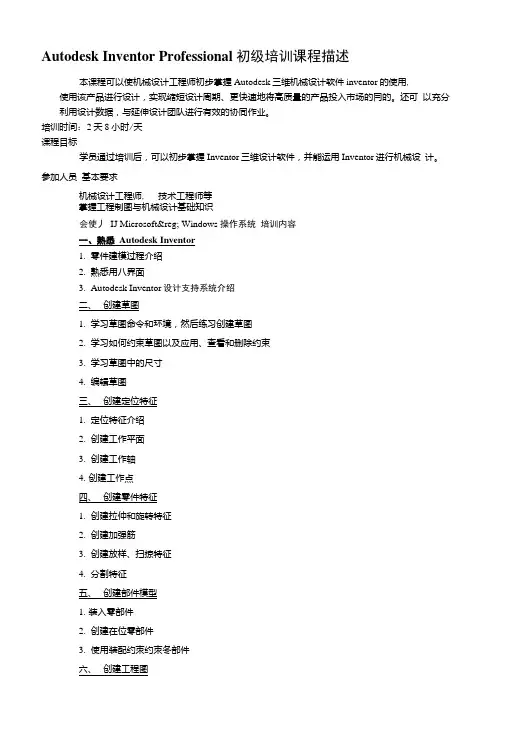

Autodesk Inventor Professional 初级培训课程描述本课程可以使机械设计工程师初步掌握Autodesk 三维机械设计软件inventor 的使用,使用该产品进行设计，实现缩短设计周期、更快速地将高质量的产品投入市场的冃的。

还可 以充分利用设计数据，与延伸设计团队进行有效的协同作业。

培训时间：2天8小时/天课程目标学员通过培训后，可以初步掌握Inventor 三维设计软件，并能运用Inventor 进行机械设 计。

参加人员 基本要求掌握工程制图与机械设计基础知识会使丿 IJ Microsoft® Windows 操作系统 培训内容 一、熟悉 Autodesk Inventor1. 零件建模过程介绍2. 熟悉用八界面3. Autodesk Inventor 设计支持系统介绍 二、 创建草图1. 学习草图命令和环境，然后练习创建草图2. 学习如何约束草图以及应用、查看和删除约束3. 学习草图中的尺寸4. 编辑草图 三、 创建定位特征1. 定位特征介绍2. 创建工作平面3. 创建工作轴4. 创建工作点 四、 创建零件特征1. 创建拉仲和旋转特征2. 创建加强筋3. 创建放样、扫掠特征4. 分割特征 五、 创建部件模型1. 装入零部件2. 创建在位零部件3. 使用装配约朿约朿冬部件 六、 创建工程图技术工程师等 机械设计工程师,1.定义图纸、图框、标题栏2.修改视图、图纸和标题栏的设置3.创建投影视图、斜视图、剖视图、局部视图和打断视图4.用文字和尺寸注释工程图七、创建表达视图Autodesk Inventor 中级培训课程描述木课程可以使机械设计工程师全面掌握Autodesk三维机械设计软件——Inventor,使用该产品进行产品设计，可实现缩短设计周期、更快速地将高质量的产品投入市场的目的。

还可以充分利用设计数据，少延伸设计团队进行有效的协同作业。

培训时间：1天8小时/天课程目标学员通过培训后，可以全面掌握Inventor三维设计软件，并能运用Inventor完成机械设计任务，满足实际工作需要.参加人员机械设计工程师，技术工程师等基本要求掌握工程制图与机械设计基础知识掌握Inventor基本应用技巧会使用Microsoft® Windows操作系统培训内容一、参数的运用1.使用参数和等式表达零件特征，定义装配约束2.将模型中参数值与Microsoft Excel电了表格相关联二、衍丰零部件1.衍生零件的用途2.由零件创建衍生零件3.由部件创建衍生零件4.断开衍住零件与源零部件的链接5.更新衍生零件三、iPart、iAssemblv、iFeature 的仓ij1.创建iPart （零件系列化）2.创建iAssembly （不见系列化）3.创建iFeature四、iMatc的运用五、自适应零件1.学习自适应特征、零件和子部件2.将零件特征设为自适应3.使用参考草图创建自适应零件4.通过添加装配约束，修改部件和子部件屮的自适应零件的人小六、设计视图的创建七、资源中心库的使用与创建八、Inventor Studio（渲染）的运用Autodesk Inventor Professional 高级培训课程描述木课程主要内容针对Autodesk Inventor Professional的用户，包扌舌"设计加速器”"布线设计” “运动仿真” “管路设计”四个模块。

Inventor基础培训教程(含多场合)Inventor基础培训教程一、引言AutodeskInventor是一款强大的三维机械设计软件，广泛应用于产品设计和制造领域。

本教程旨在为零基础用户介绍Inventor的基本功能和使用方法，帮助读者快速掌握Inventor的基本操作，为深入学习打下坚实基础。

二、软件界面与功能模块1.软件界面启动Inventor后，映入眼帘的是其直观、易用的界面。

软件界面主要包括栏、菜单栏、工具栏、浏览器、绘图区和状态栏等部分。

2.功能模块Inventor包含多个功能模块，以满足不同设计需求。

主要模块如下：（1）零件设计：用于创建和编辑三维零件模型。

（2）装配设计：用于将多个零件组合成装配体，并进行分析和仿真。

（3）工程图：用于创建和编辑二维工程图。

（4）钣金设计：用于设计钣金零件。

（5）焊接设计：用于设计焊接结构和焊接工艺。

（6）框架设计：用于设计框架和管路系统。

（7）模具设计：用于设计注塑模具。

（8）线路设计：用于设计电气线路和电缆。

三、基本操作与工具1.鼠标操作在Inventor中，鼠标操作至关重要。

左键用于选择和拖动对象，右键用于打开上下文菜单，中键用于平移和缩放视图。

2.视图控制视图控制工具位于界面右下角，包括旋转、平移、缩放等操作。

通过鼠标滚轮和键盘快捷键也可以实现视图控制。

3.工具栏Inventor的工具栏位于界面顶部和左侧，提供了丰富的设计工具。

通过右键工具栏，可以自定义显示的工具栏和命令。

4.命令输入在命令框中输入命令名称，可以快速执行相关操作。

输入命令时，系统会自动提示可能的命令，方便用户选择。

5.浏览器浏览器用于显示和管理当前文档中的零件、装配体和工程图。

通过浏览器，可以轻松地切换和编辑不同组件。

四、零件设计1.创建草图在零件设计模块中，需要创建草图。

草图是二维图形，用于定义三维模型的轮廓。

选择“草图”命令，在绘图区绘制草图。

2.创建特征基于草图，可以创建各种特征，如拉伸、旋转、扫掠等。

Autodesk Inventor基础培训大纲Array课程描述本课程可以使机械设计工程师初步掌握Autodesk三维机械设计软件Inventor的使用，使用该产品进行设计，实现缩短设计周期、更快速地将高质量的产品投入市场的目的。

培训时间: 4天8小时/天课程目标学员通过培训后，可以初步掌握Inventor三维设计软件，并能运用Inventor进行机械设计。

参加人员机械设计工程师，技术工程师等。

基本要求掌握工程制图与机械设计基础知识。

会使用Microsoft®Windows操作系统。

培训内容：一、零件建模技术模块：培训目标：掌握零件建模技术培训时长：4小时（0.5天）●Inventor概述1.操作界面介绍2.帮助系统使用说明●草图的创建和编辑1.草图绘制2.利用几何约束和尺寸驱动编辑草图3.工作特征的创建4.三维特征的创建●创建定位特征1.工作平面2.工作轴3.工作点●创建草图特征1.拉伸、旋转2.加强筋、放样3.扫掠、螺旋扫掠●创建放置特征1.打孔、抽壳2.倒角、圆角3.螺纹、分割4.拔模斜度、凸雕、贴图●特征操作（镜像、阵列）●特性与材质实操演练部分：创建遥控四驱车各部分零件二、装配技术模块：培训目标：掌握部件装配技术及其运用技巧培训时长：4小时（0.5天）●部件的创建1.装入零部件2.利用装配约束进行装配3.在部件中创建在位零件●利用装配约束进行装配●在部件中创建在位零件●装配流程●插入标准件●驱动约束●零部件阵列、复制●零部件状态控制●部件的工作特征●干涉检查●部件设计的验证1.驱动装配约束生成运动效果2.干涉检查●资源中心库1.标准件的查找和调用2.螺栓连接实操演练部分：装配遥控四驱车三、分解视图、工程图创建模块：培训目标：掌握分解视图、工程图的使用方法与运用技巧培训时长：4小时（0.5天）●表达视图的创建●零部件的装配分解●调整动作顺序●动画录制和输出●调整动作的顺序●调整动作的视图方向●主视图，投影视图和斜视图●剖视图●局部视图和打断视图●视图属性的编辑●自动中心线●尺寸标注●孔、螺纹的标注和常用符号●引出序号和明细表●自定义图框●自定义标题栏●样式和标准设置●添加符号●添加引出序号●添加明细表实操演练部分：创建遥控四驱车的分解视图和工程图四、设计加速器、应力分析模块：培训目标：设计加速器、应力分析模板简介培训时长：4小时（0.5天）●螺栓联接生成器、轴生成器●矩形花键生成器、渐开线花键生成器●平键联接生成器、盘式凸轮生成器●圆柱齿轮零部件生成器、锥齿轮生成器●蜗轮生成器、轴承生成器●滑动轴承计算器、V 型皮带零部件生成器●压缩弹簧零部件生成器、拉伸弹簧零部件、生成器、扭簧零部件生成器、碟形弹簧生成器●同步皮带零部件生成器、滚子链生成器●带孔销生成器、联接销生成器●应力分析概述、“应力分析”选项卡●仿真创建新仿真、准备分析●准备要分析的模型、生成和优化网格●参数化分析、参数化分析的值●运行仿真、显示分析结果●共享结果和数据、“应力分析”实操演练部分：使用设计加速器设计齿轮减速器五、运动仿真模块：培训目标：掌握运动仿真的使用方法培训时长：4小时（0.5天）●运动仿真简介●运动类型与约束、装配约束、自动转换约束●运动类型摩擦力、1C和2C传动类型●如何进行运动仿真、运动仿真的工作方式●插入运动类型、插入受力类型●使用动态零件运动、创建仿真的AVI●使用动画输出仿真、显示内力和外力的矢量●在输出图示器中查看曲线结果显示并查看精确事件的曲线信息●保存仿真结果以供审阅和比较、生成衍生结果●将结果导出到Microsoft Excel实操演练部分：对微型工业机器人和齿轮减速器进行运动仿真六、I nventor studio模块：培训目标：掌握Inventor studio的使用方法与运用技巧培训时长：4小时（0.5天）●使用Studio渲染模型、光源●更改表面样式、保存图像●图像范围、制作部件动画●淡显动画制作、照相机视点动画制作●零部件动画制作、参数动画制作●约束动画制作、位置表达动画制作实操演练部分：使用Studio渲染遥控四驱车传动系统，并制作动画七、钣金、结构件模块和三维布管、布线模块：培训目标：掌握各专业模块的使用方法与运用技巧培训时长：4小时（0.5天）●钣金件的建模、展开●创建异形板、绘制冲压孔●创建展开模式、创建结构件●创建截面轮廓、放置槽钢●放置水平管、角支架、斜角连接●三维布管样式、三维布管浏览器●三维正交布线工具、填充管线和管路●修改硬管线中的配件、三维布管零部件复制和重用●三维布线基础知识、电气零件、线束部件●钉板和工程图、虚拟件、表达●三维布线零部件配置和重用、三维布线共享数据实操演练部分：为遥控四驱车进行布线和布管八、i Part、iFeature、iMate应用模块：培训目标：掌握iPart、iFeature、iMate的使用方法与运用技巧培训时长：4小时（0.5天）●创建iPart工厂、编辑iPart工厂●编辑iPart工厂的折弯顺序、iPart编写器●在部件中使用iPart●创建iFeature、编辑iFeature●重用iFeature、存储iFeature●修改iFeature、在iFeature使用参数●创建iMate、类推iMate●在部件中使用iMate。

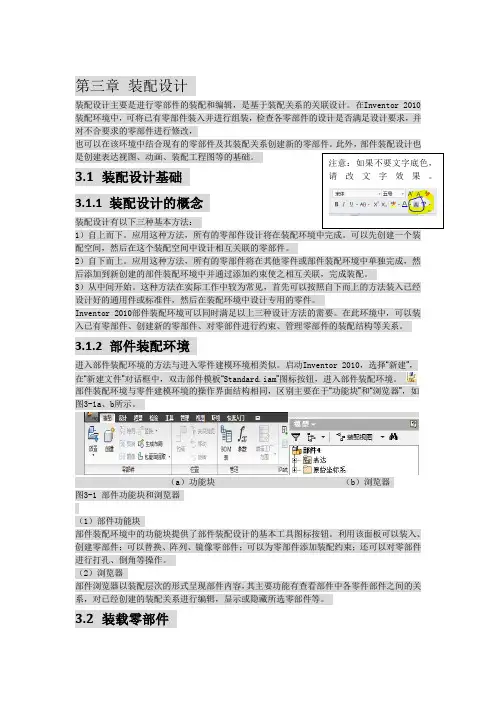

第三章 装配设计装配设计主要是进行零部件的装配和编辑，是基于装配关系的关联设计。

在Inventor 2010装配环境中，可将已有零部件装入并进行组装，检查各零部件的设计是否满足设计要求，并对不合要求的零部件进行修改，也可以在该环境中结合现有的零部件及其装配关系创建新的零部件。

此外，部件装配设计也是创建表达视图、动画、装配工程图等的基础。

3.1 装配设计基础3.1.1 装配设计的概念装配设计有以下三种基本方法：1）自上而下。

应用这种方法，所有的零部件设计将在装配环境中完成。

可以先创建一个装配空间，然后在这个装配空间中设计相互关联的零部件。

2）自下而上。

应用这种方法，所有的零部件将在其他零件或部件装配环境中单独完成，然后添加到新创建的部件装配环境中并通过添加约束使之相互关联，完成装配。

3）从中间开始。

这种方法在实际工作中较为常见，首先可以按照自下而上的方法装入已经设计好的通用件或标准件，然后在装配环境中设计专用的零件。

Inventor 2010部件装配环境可以同时满足以上三种设计方法的需要。

在此环境中，可以装入已有零部件、创建新的零部件、对零部件进行约束、管理零部件的装配结构等关系。

3.1.2 部件装配环境进入部件装配环境的方法与进入零件建模环境相类似。

启动Inventor 2010，选择“新建”，在“新建文件”对话框中，双击部件模板“Standard.iam ”图标按钮，进入部件装配环境。

部件装配环境与零件建模环境的操作界面结构相同，区别主要在于“功能块”和“浏览器”，如图3-1a 、b 所示。

（a ）功能块 （b ）浏览器 图3-1 部件功能块和浏览器（1）部件功能块部件装配环境中的功能块提供了部件装配设计的基本工具图标按钮。

利用该面板可以装入、创建零部件；可以替换、阵列、镜像零部件；可以为零部件添加装配约束；还可以对零部件进行打孔、倒角等操作。

（2）浏览器部件浏览器以装配层次的形式呈现部件内容，其主要功能有查看部件中各零件部件之间的关系，对已经创建的装配关系进行编辑，显示或隐藏所选零部件等。

Inventor培训教程引言：Inventor是一款由Autodesk公司开发的3D设计软件，广泛应用于机械设计、建筑设计和产品设计等领域。

本教程旨在为初学者提供Inventor的基础知识和操作技能，帮助读者快速掌握Inventor的基本功能和使用方法。

第一部分：Inventor界面和基本操作1.1启动Inventor1.2熟悉Inventor界面1.3设置Inventor工作环境1.4创建和管理Inventor文件第二部分：2D草图绘制2.1了解2D草图绘制环境2.2绘制基本几何图形2.3编辑草图2.4尺寸标注和约束2.5创建草图块第三部分：3D建模3.1了解3D建模环境3.2创建基本几何体3.3创建草图并拉伸3.4创建旋转和扫掠特征3.5创建放样特征3.6编辑3D模型第四部分：装配设计4.1了解装配设计环境4.2创建和管理装配文件4.3放置和约束组件4.4编辑装配结构4.5创建运动仿真第五部分：工程图制作5.1了解工程图制作环境5.2创建和管理工程图文件5.3创建视图和投影视图5.4尺寸标注和注释5.5栏和表格第六部分：渲染和动画制作6.1了解渲染和动画制作环境6.2设置渲染环境6.3创建材质和纹理6.4设置灯光和阴影6.5创建动画和渲染输出第七部分：Inventor的高级功能7.1自定义特征和库7.2iLogic编程7.3运用API进行二次开发7.4和分析报告结论：通过本教程的学习，读者应该能够熟练掌握Inventor的基本功能和使用方法。

然而，Inventor是一款功能强大的软件，还有许多高级功能和技巧等待读者去探索和掌握。

希望本教程能够为读者提供一个良好的起点，帮助读者在Inventor的学习和应用中取得更大的成就。

重点关注的细节：3D建模3D建模是Inventor软件的核心功能之一，也是进行机械设计、建筑设计和产品设计的基础。

在Inventor中，3D建模不仅仅是创建一个静态的模型，还包括模型的编辑、参数化设计、装配和运动仿真等多个方面。

公司INVENTOR培训初级教程一、引言Inventor是由Autodesk公司推出的一款三维机械设计软件，广泛应用于产品设计和制造领域。

为了提高员工的专业技能和公司的竞争力，本教程旨在为公司员工提供Inventor软件的初级培训，帮助员工快速掌握Inventor的基本操作和常用功能。

二、Inventor软件概述1.软件界面：Inventor软件界面主要包括菜单栏、工具栏、浏览器、图形区域和状态栏等部分。

了解各个部分的功能和作用，有助于提高工作效率。

零件设计：创建和编辑三维零件模型；装配设计：将零件组合成装配体，进行干涉检查和运动仿真；工程图：和编辑二维工程图；表达视图：创建和编辑三维表达视图；渲染：为三维模型添加材质、灯光和背景，高质量渲染图像；分析：进行结构、热、运动等分析。

三、Inventor基本操作与常用功能1.基本操作：选择对象：使用鼠标左键选择对象，右键进行快捷操作；移动、旋转和缩放：使用鼠标和键盘进行视图操作；创建和编辑草图：绘制二维草图，为三维建模提供基础；创建特征：通过拉伸、旋转、扫掠等操作创建三维特征；编辑特征：修改特征参数，调整特征位置。

2.常用功能：参数化设计：通过修改尺寸参数，实现模型的快速修改；约束与标注：为草图添加几何约束和尺寸标注，确保模型精度；装配约束：在装配设计中，为零件添加配合约束，确保装配关系正确；工程图标注：为工程图添加尺寸、公差、注释等标注；表达视图制作：创建表达视图，展示产品内部结构和工作原理；渲染与动画：为三维模型添加材质、灯光和背景，渲染图像和动画。

四、Inventor实际应用案例1.零件设计案例：以一个简单的零件为例，介绍从草图创建、特征建模到工程图绘制的全过程。

2.装配设计案例：以一个装配体为例，介绍零件装配、干涉检查和运动仿真的操作步骤。

3.分析案例：以一个简单结构为例，介绍进行静力分析和动力分析的方法。

五、总结本教程为公司员工提供了Inventor软件的初级培训，通过学习本教程，员工可以掌握Inventor的基本操作和常用功能，为今后的产品设计工作奠定基础。

第三章装配设计装配设计主要是进行零部件的装配和编辑，是基于装配关系的关联设计。

在Inventor 2010装配环境中，可将已有零部件装入并进行组装，检查各零部件的设计是否满足设计要求，并对不合要求的零部件进行修改，也可以在该环境中结合现有的零部件及其装配关系创建新的零部件。

此外，部件装配设计也是创建表达视图、动画、装配工程图等的基础。

3.1 装配设计基础3.1.2 部件装配环境进入部件装配环境的方法与进入零件建模环境相类似。

启动Inventor 2010，选择“新建”，在“新建文件”对话框中，双击部件模板“Standard.iam”图标按钮，进入部件装配环境。

部件装配环境与零件建模环境的操作界面结构相同，区别主要在于“功能块”和“浏览器”，如图3-1a、b所示。

（a）功能块（b）浏览器图3-1 部件功能块和浏览器（1）部件功能块部件装配环境中的功能块提供了部件装配设计的基本工具图标按钮。

利用该面板可以装入、创建零部件；可以替换、阵列、镜像零部件；可以为零部件添加装配约束；还可以对零部件进行打孔、倒角等操作。

（2）浏览器部件浏览器以装配层次的形式呈现部件内容，其主要功能有查看部件中各零件部件之间的关系，对已经创建的装配关系进行编辑，显示或隐藏所选零部件等。

3.2 装载零部件3.2.1 装入零部件将已有的零部件装入部件装配环境，是利用已有零部件创建装配体的第一步，体现“自下而上”的设计步骤。

在部件装配环境中，单击功能块上的“放置”按钮，打开如图3-2所示的对话框。

查找并选择需要装入的零部件，单击“打开”，所选取的零部件将会载入到装配环境中去，单击将其放置到大致位置，然后单击鼠标右键并选择快捷菜单栏中的“结束”选项，完成装入操作。

装入的第一个零件为基础零件。

图3-2 “装入零部件”对话框注意：Inventor 2010默认将第一个进入部件装配环境的零部件的六个自由度做出限制，使其完全定位，并使该零件的原始坐标系与部件装配环境中的原始坐标系重合。

•Inventor软件简介与安装•基本操作与视图控制•草图绘制基础•零件建模方法与实践•装配设计入门指南•工程图生成与编辑技巧•渲染与动画制作初步了解Inventor软件简介与安装Autodesk Inventor是一款专业的三维机械设计软件，广泛应用于机械设计、工业设计、仿真分析等领域。

Inventor支持参数化建模，具备强大的装配设计功能，能够实现复杂机械系统的虚拟设计与仿真。

Inventor与AutoCAD等Autodesk系列软件有良好的兼容性，方便用户进行数据交换与协作。

010203 Autodesk Inventor概述0102 03安装步骤下载Inventor安装包，解压后运行安装程序，按照提示完成安装过程。

系统要求支持Windows和Mac操作系统，建议使用64位系统，内存至少4GB，硬盘空间不少于10GB。

显卡要求建议使用独立显卡，支持OpenGL2.0及以上版本。

软件安装与配置要求Inventor 界面包括菜单栏、工具栏、绘图区、状态栏等部分，用户可以根据需要自定义界面布局。

界面布局内置有限元分析工具，可对模型进行结构分析和热分析等仿真分析。

仿真分析提供丰富的建模工具，支持拉伸、旋转、扫掠等建模方式，可创建复杂的零件模型。

零件建模支持自底向上和自顶向下的装配设计方法，可实现零部件的自动定位和约束。

装配设计可将三维模型转换为二维工程图，支持各种标注和符号的添加。

工程图0201030405界面布局及功能介绍基本操作与视图控制ABDC新建文件启动Inventor 后，选择“文件”菜单中的“新建”命令，然后选择适当的模板创建新文件。

打开文件选择“文件”菜单中的“打开”命令，浏览到文件位置并打开所需文件。

保存文件选择“文件”菜单中的“保存”命令，将当前文件保存到指定位置。

另存为选择“文件”菜单中的“另存为”命令，将文件以不同的名称或格式保存到指定位置。

文件操作与保存视图旋转视图缩放视图平移显示设置视图调整与显示设置01020304按住鼠标左键并拖动以旋转视图。

公司INVENTOR培训初级教程INVENTOR是一款由美国AUTODESK公司发布的三维模型设计软件。

随着科技的发展，现在市场对于三维设计软件的需求越来越高，因此，如何掌握INVENTOR的使用技巧，成为了每个设计工作者都必须要面对的问题。

为此，AUTODESK公司推出了INVENTOR培训初级教程，帮助初学者迅速掌握INVENTOR的使用技巧，提高工作效率。

一、教程内容INVENTOR培训初级教程分为多个章节，每个章节都对应着INVENTOR软件里的基本功能。

教程中，会以实例的方式，详细的介绍每个功能的使用方法，将INVENTOR 软件的使用技巧由浅入深的展现出来，让初学者能够更好的理解和掌握INVENTOR的核心功能。

二、教程难点对于初学者来说，掌握INVENTOR有一定的难度，例如：如何打开和建立新的工程；如何添加和编辑实体元素等，这些都是INVENTOR学习过程中的初级难点。

而INVENTOR培训初级教程不仅将这些难点详细的讲解出来，而且通过实例来演示，帮助初学者迅速掌握使用技巧。

三、教程优势INVENTOR培训初级教程的优势主要有以下几点：1.全面系统：教程内容设计合理，完整系统，每个章节都能够有效搭建出各种零件。

2.详细实用：教程内容详细，覆盖各个功能点，可以实现对各种零件的设计和操作，使初学者更好的掌握INVENTOR。

3.演示精彩：教程配合实例演示生动有趣，不仅可以锻炼初学者的动手操作能力，还可以为初学者展现INVENTOR强大的设计功能。

4.灵活交互：教程讲解引导重点突出，学习时可以自由调整，保证了初学者的学习强度和效果。

四、学习评价许多初学者通过学习INVENTOR培训初级教程获得了不同程度的提高。

他们认为，首先教程内容十分详细，让他们可以从零开始快速掌握INVENTOR的技巧。

其次，教程的实例演示生动形象，深刻展现了INVENTOR的设计功能。

最后，他们表示，学习INVENTOR培训初级教程可以有效提高工作效率，使得自己在设计领域有更深入更全面的了解和认识。

autodesk inventor基础教程2021 -回复如何使用Autodesk Inventor 进行基本设计。

以下是基于2021 版本的教程。

第一步：安装和启动Autodesk Inventor1. 首先，从Autodesk 官方网站或合法的渠道下载并安装Autodesk Inventor 2021。

2. 完成安装后，打开Autodesk Inventor。

3. 在欢迎界面上，您可以选择新建一个项目或打开现有项目。

选择"新建" 以开始一个新项目。

第二步：创建一个新项目1. 在新项目对话框中，输入项目名称和所在位置等必要信息。

2. 确认文件单位和标准设置，按需选择英制或公制单位。

3. 在"启动设计" 标签下，选择适合您项目要求的模板。

通常，您可以选择"标准模型" 模板以开始设计。

4. 点击"创建" 按钮以创建新项目。

第三步：绘制草图1. 在"模型" 窗格中，选择"创建草图" 工具。

2. 在"绘制" 选项卡上，选择合适的草图平面。

您可以选择XY 平面、XZ 平面或YZ 平面等。

3. 使用绘图工具（如直线、圆弧、矩形等）开始绘制所需形状。

您还可以使用约束工具对草图进行对齐、距离和角度等约束。

4. 完成草图后，点击"结束草图" 以退出绘图环境。

第四步：创建特征1. 在"创建特征" 工具中，选择适当的特征（如挤压、旋转、孔等）。

2. 在图形预览窗口中选择草图或实体作为操作对象。

3. 输入参数和尺寸等相关信息，以确定特征的几何属性。

4. 点击"确定" 完成特征创建。

第五步：装配部件1. 在"装配" 窗格中，选择"创建装配" 工具。

2. 导入或创建所需的零部件作为装配的组成部分。
