Inventor高级培训教程

Inventor高级教程•Inventor软件概述•零件建模与装配设计•钣金设计与模具开发目录•曲面造型与渲染技术•自动化与定制化功能实现•工程图生成与标注规范•协同设计与数据管理策略01Inventor软件概述软件背景及发展历程初始阶段Autodesk Inventor最初是由Mechanical Desktop开发团队创建的，旨在为用户提供一款更加直观、易用的三维机械设计工具。

发展历程随着技术的不断进步和用户需求的变化，Inventor经历了多个版本的更新和迭代，逐渐增加了新的功能和模块，如钣金设计、管路设计、运动仿真等。

现状如今，Inventor已经成为一款功能强大、应用广泛的三维机械设计软件，被广泛应用于机械、汽车、航空航天、电子等领域。

主要功能与应用领域主要功能Inventor具备强大的三维建模、装配、工程图绘制、钣金设计、管路设计、运动仿真等功能，能够满足用户从产品设计到制造的全流程需求。

应用领域Inventor被广泛应用于机械、汽车、航空航天、电子等领域，特别适用于复杂产品的设计和制造，如汽车发动机、飞机起落架、精密仪器等。

高级教程目标与内容安排目标本高级教程旨在帮助用户深入了解Inventor的高级功能和技巧，提高用户的设计效率和创新能力，为用户在职业生涯中的发展打下坚实的基础。

内容安排本教程将涵盖Inventor的高级建模技巧、复杂装配管理、工程图高级设置、钣金与管路设计、运动仿真与优化等内容，通过实例讲解和操作演示相结合的方式，帮助用户快速掌握相关知识和技能。

同时，本教程还将提供一些实用的设计经验和技巧，帮助用户更好地应对实际工作中的挑战。

02零件建模与装配设计利用Inventor 的曲面工具创建复杂的自由形状和有机形状。

高级曲面建模多实体建模零件特征重构在同一个文件中创建多个实体，便于进行布尔运算和组合。

对现有零件进行特征识别和重构，以便进行修改和优化。

030201复杂零件建模技巧装配约束与运动仿真高级装配约束使用角度、平行、垂直等约束条件精确控制零件间的相对位置。

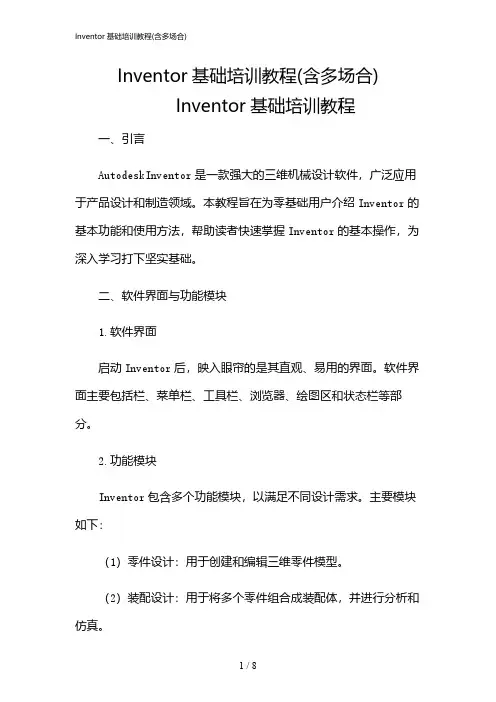

Inventor基础培训教程(含多场合)Inventor基础培训教程一、引言AutodeskInventor是一款强大的三维机械设计软件，广泛应用于产品设计和制造领域。

本教程旨在为零基础用户介绍Inventor的基本功能和使用方法，帮助读者快速掌握Inventor的基本操作，为深入学习打下坚实基础。

二、软件界面与功能模块1.软件界面启动Inventor后，映入眼帘的是其直观、易用的界面。

软件界面主要包括栏、菜单栏、工具栏、浏览器、绘图区和状态栏等部分。

2.功能模块Inventor包含多个功能模块，以满足不同设计需求。

主要模块如下：（1）零件设计：用于创建和编辑三维零件模型。

（2）装配设计：用于将多个零件组合成装配体，并进行分析和仿真。

（3）工程图：用于创建和编辑二维工程图。

（4）钣金设计：用于设计钣金零件。

（5）焊接设计：用于设计焊接结构和焊接工艺。

（6）框架设计：用于设计框架和管路系统。

（7）模具设计：用于设计注塑模具。

（8）线路设计：用于设计电气线路和电缆。

三、基本操作与工具1.鼠标操作在Inventor中，鼠标操作至关重要。

左键用于选择和拖动对象，右键用于打开上下文菜单，中键用于平移和缩放视图。

2.视图控制视图控制工具位于界面右下角，包括旋转、平移、缩放等操作。

通过鼠标滚轮和键盘快捷键也可以实现视图控制。

3.工具栏Inventor的工具栏位于界面顶部和左侧，提供了丰富的设计工具。

通过右键工具栏，可以自定义显示的工具栏和命令。

4.命令输入在命令框中输入命令名称，可以快速执行相关操作。

输入命令时，系统会自动提示可能的命令，方便用户选择。

5.浏览器浏览器用于显示和管理当前文档中的零件、装配体和工程图。

通过浏览器，可以轻松地切换和编辑不同组件。

四、零件设计1.创建草图在零件设计模块中，需要创建草图。

草图是二维图形，用于定义三维模型的轮廓。

选择“草图”命令，在绘图区绘制草图。

2.创建特征基于草图，可以创建各种特征，如拉伸、旋转、扫掠等。

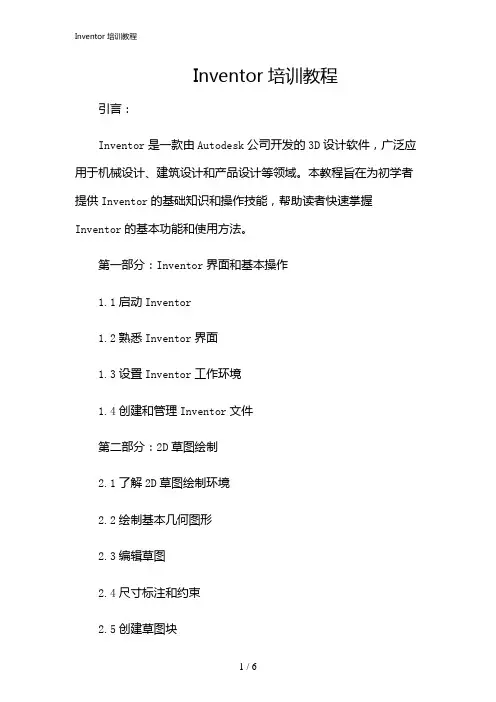

Inventor培训教程引言：Inventor是一款由Autodesk公司开发的3D设计软件，广泛应用于机械设计、建筑设计和产品设计等领域。

本教程旨在为初学者提供Inventor的基础知识和操作技能，帮助读者快速掌握Inventor的基本功能和使用方法。

第一部分：Inventor界面和基本操作1.1启动Inventor1.2熟悉Inventor界面1.3设置Inventor工作环境1.4创建和管理Inventor文件第二部分：2D草图绘制2.1了解2D草图绘制环境2.2绘制基本几何图形2.3编辑草图2.4尺寸标注和约束2.5创建草图块第三部分：3D建模3.1了解3D建模环境3.2创建基本几何体3.3创建草图并拉伸3.4创建旋转和扫掠特征3.5创建放样特征3.6编辑3D模型第四部分：装配设计4.1了解装配设计环境4.2创建和管理装配文件4.3放置和约束组件4.4编辑装配结构4.5创建运动仿真第五部分：工程图制作5.1了解工程图制作环境5.2创建和管理工程图文件5.3创建视图和投影视图5.4尺寸标注和注释5.5栏和表格第六部分：渲染和动画制作6.1了解渲染和动画制作环境6.2设置渲染环境6.3创建材质和纹理6.4设置灯光和阴影6.5创建动画和渲染输出第七部分：Inventor的高级功能7.1自定义特征和库7.2iLogic编程7.3运用API进行二次开发7.4和分析报告结论：通过本教程的学习，读者应该能够熟练掌握Inventor的基本功能和使用方法。

然而，Inventor是一款功能强大的软件，还有许多高级功能和技巧等待读者去探索和掌握。

希望本教程能够为读者提供一个良好的起点，帮助读者在Inventor的学习和应用中取得更大的成就。

重点关注的细节：3D建模3D建模是Inventor软件的核心功能之一，也是进行机械设计、建筑设计和产品设计的基础。

在Inventor中，3D建模不仅仅是创建一个静态的模型，还包括模型的编辑、参数化设计、装配和运动仿真等多个方面。

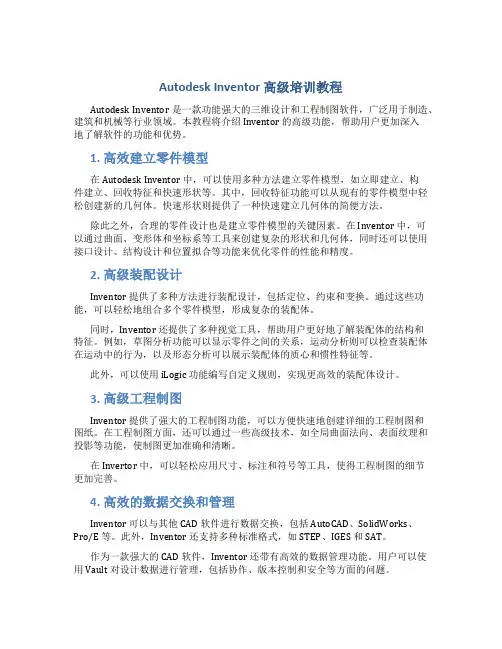

Autodesk Inventor 高级培训教程Autodesk Inventor 是一款功能强大的三维设计和工程制图软件，广泛用于制造、建筑和机械等行业领域。

本教程将介绍 Inventor 的高级功能，帮助用户更加深入地了解软件的功能和优势。

1. 高效建立零件模型在 Autodesk Inventor 中，可以使用多种方法建立零件模型，如立即建立、构件建立、回收特征和快速形状等。

其中，回收特征功能可以从现有的零件模型中轻松创建新的几何体。

快速形状则提供了一种快速建立几何体的简便方法。

除此之外，合理的零件设计也是建立零件模型的关键因素。

在 Inventor 中，可以通过曲面、变形体和坐标系等工具来创建复杂的形状和几何体，同时还可以使用接口设计、结构设计和位置拟合等功能来优化零件的性能和精度。

2. 高级装配设计Inventor 提供了多种方法进行装配设计，包括定位、约束和变换。

通过这些功能，可以轻松地组合多个零件模型，形成复杂的装配体。

同时，Inventor 还提供了多种视觉工具，帮助用户更好地了解装配体的结构和特征。

例如，草图分析功能可以显示零件之间的关系，运动分析则可以检查装配体在运动中的行为，以及形态分析可以展示装配体的质心和惯性特征等。

此外，可以使用 iLogic 功能编写自定义规则，实现更高效的装配体设计。

3. 高级工程制图Inventor 提供了强大的工程制图功能，可以方便快速地创建详细的工程制图和图纸。

在工程制图方面，还可以通过一些高级技术，如全局曲面法向、表面纹理和投影等功能，使制图更加准确和清晰。

在 Invertor 中，可以轻松应用尺寸、标注和符号等工具，使得工程制图的细节更加完善。

4. 高效的数据交换和管理Inventor 可以与其他 CAD 软件进行数据交换，包括 AutoCAD、SolidWorks、Pro/E 等。

此外，Inventor 还支持多种标准格式，如 STEP、IGES 和 SAT。

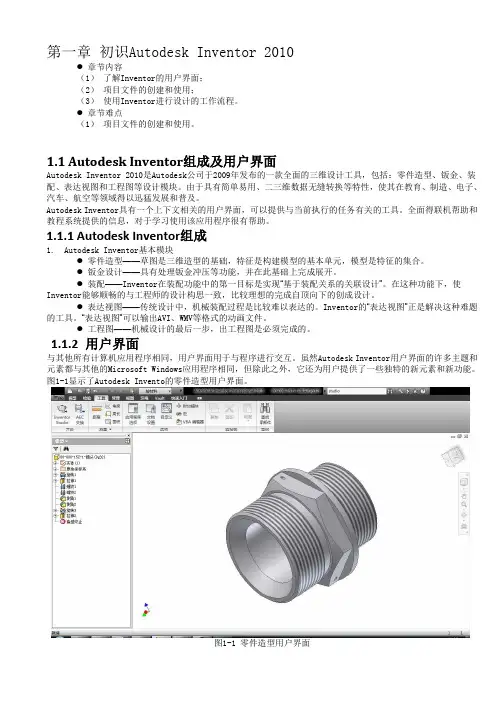

第一章初识Autodesk Inventor 2010●章节内容（1）了解Inventor的用户界面；（2）项目文件的创建和使用；（3）使用Inventor进行设计的工作流程。

●章节难点（1）项目文件的创建和使用。

1.1 Autodesk Inventor组成及用户界面Autodesk Inventor 2010是Autodesk公司于2009年发布的一款全面的三维设计工具，包括：零件造型、钣金、装配、表达视图和工程图等设计模块。

由于具有简单易用、二三维数据无缝转换等特性，使其在教育、制造、电子、汽车、航空等领域得以迅猛发展和普及。

Autodesk Inventor具有一个上下文相关的用户界面，可以提供与当前执行的任务有关的工具。

全面得联机帮助和教程系统提供的信息，对于学习使用该应用程序很有帮助。

1.1.1 Autodesk Inventor组成1. Autodesk Inventor基本模块●零件造型——草图是三维造型的基础，特征是构建模型的基本单元，模型是特征的集合。

●钣金设计——具有处理钣金冲压等功能，并在此基础上完成展开。

●装配——Inventor在装配功能中的第一目标是实现“基于装配关系的关联设计”。

在这种功能下，使Inventor能够顺畅的与工程师的设计构思一致，比较理想的完成自顶向下的创成设计。

●表达视图——传统设计中，机械装配过程是比较难以表达的。

Inventor的“表达视图”正是解决这种难题的工具。

“表达视图”可以输出AVI、WMV等格式的动画文件。

●工程图——机械设计的最后一步，出工程图是必须完成的。

1.1.2 用户界面与其他所有计算机应用程序相同，用户界面用于与程序进行交互。

虽然Autodesk Inventor用户界面的许多主题和元素都与其他的Microsoft Windows应用程序相同，但除此之外，它还为用户提供了一些独特的新元素和新功能。

图1-1显示了Autodesk Invento的零件造型用户界面。

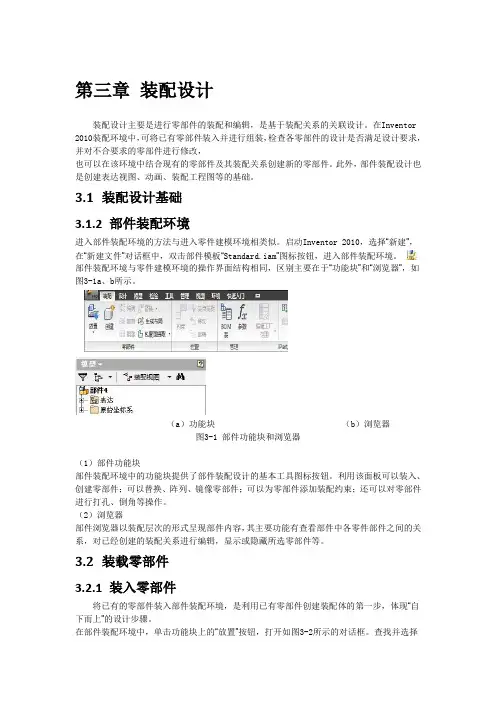

第三章装配设计装配设计主要是进行零部件的装配和编辑，是基于装配关系的关联设计。

在Inventor 2010装配环境中，可将已有零部件装入并进行组装，检查各零部件的设计是否满足设计要求，并对不合要求的零部件进行修改，也可以在该环境中结合现有的零部件及其装配关系创建新的零部件。

此外，部件装配设计也是创建表达视图、动画、装配工程图等的基础。

3.1 装配设计基础3.1.2 部件装配环境进入部件装配环境的方法与进入零件建模环境相类似。

启动Inventor 2010，选择“新建”，在“新建文件”对话框中，双击部件模板“Standard.iam”图标按钮，进入部件装配环境。

部件装配环境与零件建模环境的操作界面结构相同，区别主要在于“功能块”和“浏览器”，如图3-1a、b所示。

（a）功能块（b）浏览器图3-1 部件功能块和浏览器（1）部件功能块部件装配环境中的功能块提供了部件装配设计的基本工具图标按钮。

利用该面板可以装入、创建零部件；可以替换、阵列、镜像零部件；可以为零部件添加装配约束；还可以对零部件进行打孔、倒角等操作。

（2）浏览器部件浏览器以装配层次的形式呈现部件内容，其主要功能有查看部件中各零件部件之间的关系，对已经创建的装配关系进行编辑，显示或隐藏所选零部件等。

3.2 装载零部件3.2.1 装入零部件将已有的零部件装入部件装配环境，是利用已有零部件创建装配体的第一步，体现“自下而上”的设计步骤。

在部件装配环境中，单击功能块上的“放置”按钮，打开如图3-2所示的对话框。

查找并选择需要装入的零部件，单击“打开”，所选取的零部件将会载入到装配环境中去，单击将其放置到大致位置，然后单击鼠标右键并选择快捷菜单栏中的“结束”选项，完成装入操作。

装入的第一个零件为基础零件。

图3-2 “装入零部件”对话框注意：Inventor 2010默认将第一个进入部件装配环境的零部件的六个自由度做出限制，使其完全定位，并使该零件的原始坐标系与部件装配环境中的原始坐标系重合。

In ve nt or高级培训教程(1)1.草图绘制能力∙绘制如下草图：∙退出草图编辑状态，在“特征”工具栏中单击“拉伸”工具。

选择对称拉伸方式，距离5mm，截面如下：∙拉伸成功之后，在浏览器中生成“拉伸1”特征。

该特征包含先前绘制的草图，右键单击该草图图标，选择“共享草图”，然后再次使用拉伸工具。

选择对称拉伸方式，距离20mm，选择截面如下：得到如下实体：2.打孔∙打开零件文件“打孔.ipt”。

∙右键单击上平面，选择“新建草图”：注意Inventor会自动将实体边界投影到当前草图中来。

然后用草图工具中的“点，孔中心点”命令绘制一个打孔中心点，结束草图，得到如下草图：∙在特征工具栏单击“打孔”工具。

选择中间的草图点作为打孔中心，在“打孔”对话框中各选项卡做如下设置，其余保持缺省值：选项卡选项值类型终止方式贯通直孔螺纹形状螺纹孔螺纹类型ANSI公制M截面大小公称尺寸10在对话框所示孔形中将距离设为3；∙再次选择上平面新建草图，这次直接利用系统自动投影生成的四个圆弧中心作为打孔中心。

∙在不同的对角处以不同的孔参数打孔：选项卡选项值类型终止方式贯通倒角孔选项倒角角度90∙对话框所示孔形中，孔径为3mm，倒角处孔径为4。

选项卡选项值类型终止方式贯通沉头孔螺纹形状螺纹孔、全螺纹螺纹类型ANSI公制M截面大小公称尺寸 4对话框所示孔形中，沉头孔径6mm，沉头深度1mm。

最终得到如下图所示结果：3.拔模斜度∙打开文件“拔模.ipt”。

∙单击“拔模斜度”命令图标，如图指定“拔模方向”和“拔模面”，并指定“拔模角度”为5 deg。

∙确定后得到如下图所示结果：4.零件分割∙打开零件文件“分割.ipt”。

∙在零件侧面新建草图，创建如下图形状的曲线草图作为分割零件的工具，然后退出草图编辑，将文件保存副本为“手机.ipt”，并打开该副本；∙单击“零件分割”命令图标，在对话框中，选“零件分割”，然后指定分割工具为刚才绘制的曲线，指定要“去除”的一边。
