Inventor高级教程

Inventor高级教程•Inventor软件概述•零件建模与装配设计•钣金设计与模具开发目录•曲面造型与渲染技术•自动化与定制化功能实现•工程图生成与标注规范•协同设计与数据管理策略01Inventor软件概述软件背景及发展历程初始阶段Autodesk Inventor最初是由Mechanical Desktop开发团队创建的，旨在为用户提供一款更加直观、易用的三维机械设计工具。

发展历程随着技术的不断进步和用户需求的变化，Inventor经历了多个版本的更新和迭代，逐渐增加了新的功能和模块，如钣金设计、管路设计、运动仿真等。

现状如今，Inventor已经成为一款功能强大、应用广泛的三维机械设计软件，被广泛应用于机械、汽车、航空航天、电子等领域。

主要功能与应用领域主要功能Inventor具备强大的三维建模、装配、工程图绘制、钣金设计、管路设计、运动仿真等功能，能够满足用户从产品设计到制造的全流程需求。

应用领域Inventor被广泛应用于机械、汽车、航空航天、电子等领域，特别适用于复杂产品的设计和制造，如汽车发动机、飞机起落架、精密仪器等。

高级教程目标与内容安排目标本高级教程旨在帮助用户深入了解Inventor的高级功能和技巧，提高用户的设计效率和创新能力，为用户在职业生涯中的发展打下坚实的基础。

内容安排本教程将涵盖Inventor的高级建模技巧、复杂装配管理、工程图高级设置、钣金与管路设计、运动仿真与优化等内容，通过实例讲解和操作演示相结合的方式，帮助用户快速掌握相关知识和技能。

同时，本教程还将提供一些实用的设计经验和技巧，帮助用户更好地应对实际工作中的挑战。

02零件建模与装配设计利用Inventor 的曲面工具创建复杂的自由形状和有机形状。

高级曲面建模多实体建模零件特征重构在同一个文件中创建多个实体，便于进行布尔运算和组合。

对现有零件进行特征识别和重构，以便进行修改和优化。

030201复杂零件建模技巧装配约束与运动仿真高级装配约束使用角度、平行、垂直等约束条件精确控制零件间的相对位置。

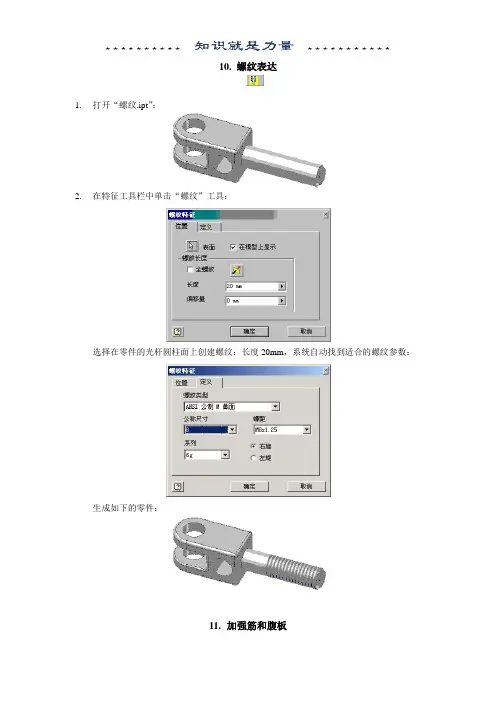

10. 螺纹表达
1.打开“螺纹.ipt”：
2.在特征工具栏中单击“螺纹”工具：
选择在零件的光杆圆柱面上创建螺纹：长度20mm，系统自动找到适合的螺纹参数：
生成如下的零件：
11. 加强筋和腹板
1.打开“加强筋.ipt”文件：
2.创建一个中间工作平面，并在该平面上创建新草图，如下（注意使用切片观察方式）：
3.完成草图，在特征工具栏单击“加强筋”工具：
4.之后，用特征环形阵列手段制作出对称的加强筋，如下：
12. 构造曲面
1.打开“构造曲面.ipt”文件：
2.在特征工具栏中单击“放样”工具，选择该三条曲线，创建一张曲面：
生成如下曲面：
3.在浏览器中将系统的XZ面显示出来，在其上建立如下草图，注意在观察方向上不要超
过曲面范围：
4.将草图拉伸形成实体，并选择拉伸终止到曲面上，形成如下实体：
Love is not a maybe thing. You know when you love someone.。

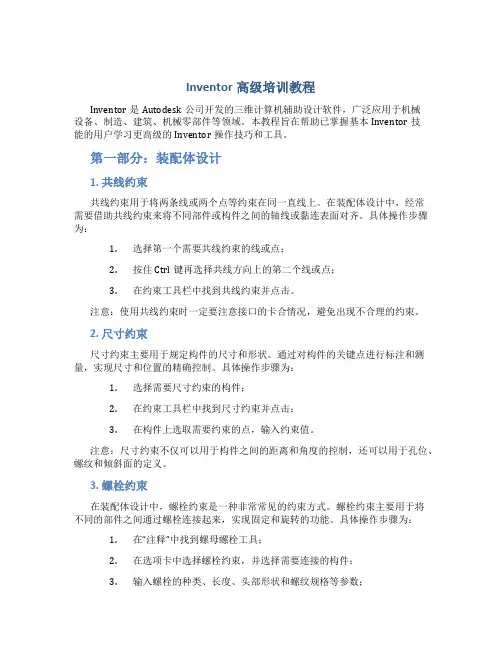

Inventor高级培训教程Inventor是Autodesk公司开发的三维计算机辅助设计软件，广泛应用于机械设备、制造、建筑、机械零部件等领域。

本教程旨在帮助已掌握基本Inventor技能的用户学习更高级的Inventor操作技巧和工具。

第一部分：装配体设计1. 共线约束共线约束用于将两条线或两个点等约束在同一直线上。

在装配体设计中，经常需要借助共线约束来将不同部件或构件之间的轴线或黏连表面对齐。

具体操作步骤为：1.选择第一个需要共线约束的线或点；2.按住Ctrl键再选择共线方向上的第二个线或点；3.在约束工具栏中找到共线约束并点击。

注意：使用共线约束时一定要注意接口的卡合情况，避免出现不合理的约束。

2. 尺寸约束尺寸约束主要用于规定构件的尺寸和形状。

通过对构件的关键点进行标注和测量，实现尺寸和位置的精确控制。

具体操作步骤为：1.选择需要尺寸约束的构件；2.在约束工具栏中找到尺寸约束并点击；3.在构件上选取需要约束的点，输入约束值。

注意：尺寸约束不仅可以用于构件之间的距离和角度的控制，还可以用于孔位、螺纹和倾斜面的定义。

3. 螺栓约束在装配体设计中，螺栓约束是一种非常常见的约束方式。

螺栓约束主要用于将不同的部件之间通过螺栓连接起来，实现固定和旋转的功能。

具体操作步骤为：1.在“注释”中找到螺母螺栓工具；2.在选项卡中选择螺栓约束，并选择需要连接的构件；3.输入螺栓的种类、长度、头部形状和螺纹规格等参数；4.选择正确的安装位置，按下确定键，完成螺栓约束。

注意：螺栓约束需要根据实际情况选择正确的连接模式，避免装配体产生不合理的约束和位移。

第二部分：零件设计1. 零部件装配在零部件设计中，常需要将若干个零部件组装成一个整体。

正确的装配方法可以提高零部件的耐用性和使用寿命。

具体操作步骤为：1.在“装配设计”中找到“约束”命令；2.将构件拖入装配中，并选取约束符号；3.进入关系管理器，检查约束是否正确。

Inventor工具的功能与操作方法一、草图绘制功能区1. 【直线】——绘制直线以及与直线相切的圆弧。

Inventor给我们提供了一个叫做“基于手势”的绘图方法，如图2-42所示：图2-42 “基于手势”的绘图方法步骤：1)在草图工具面板中单击【直线】命令；2)在绘图区域确定直线的第一点；3)沿水平方向确定直线的第二点，绘制一条直线；4)把光标移回第二点位置，光标将有黄色亮显变为灰色亮显；5)按住鼠标左键移动光标，移动方向为半圆弧路径；6)确定半圆弧的终点，需与第一条直线的第二点处于同一竖直线上；7)移动光标绘制第二条直线的终点，需与第一条直线的第一点处于同一竖直线上；8)同④、⑤步绘制另一侧半圆弧，终点与第一条直线的第一点重合。

2.【圆】工具（1）圆——可以用圆心+半径和三个相切条件绘制圆。

操作方法如下：●【圆心+半径】绘制方法——首先确定圆心位置，然后移动光标，将光标点作为圆的通过点，定义圆的半径。

●【相切圆】绘制方法——在图形区把鼠标放在现有直线上，Inventor会自动感应到可以充当相切对象的线，单击拾取，再选择两条直线相切。

3.【圆弧】工具（1）三点圆弧——以三个点画圆弧方法：1)首先在图形区拾取一个圆弧的端点；2)移动光标，Inventor会用虚线显示拉出的弧的弦长，然后确定圆弧的另一个端点；3)在移动光标，以光标位置来确定圆弧的经过点，动态的拉出圆弧；4)确认之后，圆弧就创建好了。

（2）相切圆弧——画与线相切的圆弧。

（这个线可以是直线、圆弧或样条线）方法：1)在草图工具面板中单击【三点弧】工具右边的黑三角，点击【相切圆弧】图标；2)将光标悬停在现有图线上，拾取确认；3)移动光标，以光标点作为圆弧的经过点；4)确认之后，圆弧就创建好了。

（3）中心点圆弧——以中心、起点和终点画圆弧方法：1)在草图工具面板中单击【三点弧】工具右边的黑三角，点击【中心点圆弧】图标；2)首先在图形区拾取圆弧的弧心点；3)移动光标，以光标点作为圆弧的经过点，来确定弧的半径和起点；4)再移动光标，来确定弧的包角大小；5)确认之后，圆弧就创建好了。

软件相关操作介绍作者： | 阅读次数：224 转自：e-works时间：2004年11月19日14:17一、Inventor如何自定义图纸样式自定义图框软件缺省的图框是可编辑的参数化图框，可以自动随图纸的大小变化；自定义的图框是不可编辑的非参数化图形，所以不同型号的图框需全部画出。

新建工程图文件，执行“格式”，“定义新图框”，进入绘图环境绘制自定义图框，线条类型通过样式定义。

注：只能画出内框，而代表图纸标准尺寸的外框不要画出，因为标题栏将以最外层图框定位。

自定义标题栏执行“格式”，“定义新标题栏”，进入绘图环境。

依据用户标准的标题栏尺寸绘制自定义标题栏，线条类型通过样式定义。

标题栏中固定不变的文字可以应用“文本”命令输入，包括作者、零件号、创建日期等需要变动的文字可以应用“特性字段”命令定义，以便软件根据文件特性自动填写。

执行“特性字段”命令，用鼠标定位文字区域，出现“格式字段文本”对话框，在其中可以定义文字的字体、字号、字型、对齐方式，从软件的特性数据库中挑选相应的特性字段作为自动填写的内容，确定退出对话框。

以此种方式完成标题栏中全部项目的定义工作，执行“格式”，“保存标题栏”。

此时在浏览器“工程图资源”“标题栏”一项中出现自定义的标题栏。

删除图纸项中缺省的标题栏GB1，插入自定义标题栏。

将此文件保存为模板，存到…\Inventor\Templates目录中，今后可以直接应用。

标题栏中自动填写的文字内容，由软件的应用者在文件特性对话框中输入。

二、应用Inventor生成自定义明细表新建工程图文件（*.idw），在“格式”菜单中选择“标准”选项，打开“绘图标准”对话框。

在“绘图标准”对话框中应用GB标准，并在“明细表”选项卡中单击“列选择器”按钮，进入明细表内容定制。

选择显示的特性组，单击箭头并从列表中选择，将应用的特性项目添加入明细表内容中，做相应的移动排列顺序。

如在“可用特性”中没有相应的项目，则打开“定义新字段”编辑框，用户可以在“可用的特性”列表中添加新的项目。

Inventor教程之创建线条如图所示为三维草图中绘制线条的图标。

（1）直线：以鼠标左键点选三维线条起点，单击空间坐标轴的其他平面，放置下一个草图点，单击鼠标右键结束绘制；若要绘制无折弯直线，可单击鼠标右键，选中“自动过渡”，以在三维直线的拐角处自动放置三维圆弧。

去—>蜂~~特~~网~~了~~解~~更~~多（2）螺旋曲线：单击命令，在“螺旋曲线”对话框的“螺旋形状”选项卡上，选择“类型”，输入数值，单击放置螺旋曲线。

（3）三点圆弧：鼠标左键单击设置圆弧起点，单击选择圆弧终点的平面放置圆弧终点，最后单击一点设置圆弧方向和半径。

圆心圆弧：鼠标左键单击设置圆弧圆心，单击选择平面指定圆弧半径和起点，最后单击选择圆弧的终点。

（4）控制顶点样条曲线：单击设定起点，单击选择三维坐标系坐标平面放置下一个顶点，继续单击创建其他顶点，鼠标右键单击确定结束命令。

插值样条曲线：单击设定起点，单击选择三维坐标系坐标平面放置下一个拟合点，继续单击创建其他拟合点，鼠标右键单击确定结束命令。

（5）表达式曲线：选择坐标系，输入坐标函数表达式数值，指定函数定义域，单击确定创建曲线。

（6）点：鼠标左键单击选择空间坐标系坐标平面或者坐标轴，单击可创建中心点或草图点。

（7）折弯：鼠标左键单击可在三维草图中的直线上放置相切拐角折弯，在“折弯”对话框中指定折弯半径，单击任意直线、草图点或包含的几何图元创建折弯，单击另一条直线完成折弯创建。

（8）相交曲线：以鼠标左键单击面、曲面、二维草图曲线等图元，单击一个或多个要相交的面、曲面、二维草图曲线等图元，单击确定创建曲线。

（9）分模线：单击选择“实体”，在对话框中选择“方向”，单击选择工作平面、平面、边或轴以指定拔模方向，单击确定创建曲线。

（10）投影到曲面：单击打开“将曲线投影到曲面”对话框，单击选择需投影的几何图元的曲面或实体的一个或多个面，选择投影几何图元的方式（三种输出方式“沿矢量投影”、“投影到最近的点”、“折叠到曲面”），单击选择要在其上投影的面或曲线，单击确定完成命令。
