(云南专版)2019届中考物理小专题(五)动态电路的定性分析习题

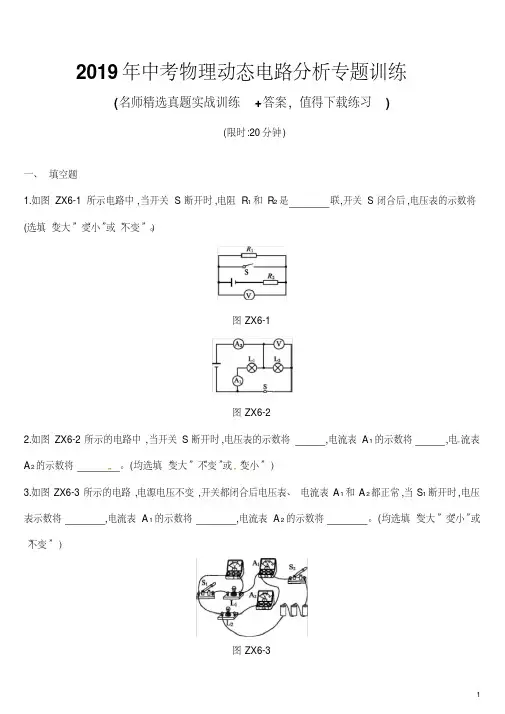

2019年中考物理动态电路分析专题训练(名师精选真题实战训练+答案，值得下载练习)(限时:20分钟)一、填空题1.如图ZX6-1所示电路中,当开关S断开时,电阻R1和R2是联,开关S闭合后,电压表的示数将。

(选填“变大”“变小”或“不变”）图ZX6-1图ZX6-22.如图ZX6-2所示的电路中,当开关S断开时,电压表的示数将,电流表A1的示数将,电流表A2的示数将。

(均选填“变大”“不变”或“变小”）3.如图ZX6-3所示的电路,电源电压不变,开关都闭合后电压表、电流表A1和A2都正常,当S1断开时,电压表示数将,电流表A1的示数将,电流表A2的示数将。

(均选填“变大”“变小”或“不变”）图ZX6-34.如图ZX6-4所示,电源电压恒定不变,闭合开关S,当滑动变阻器的滑片向右移动时,电流表A的示数将,电压表V的示数将。

(均选填“变小”“不变”或“变大”）图ZX6-4图ZX6-55.如图ZX6-5所示,当开关闭合后,将滑动变阻器的滑片由图中位置向右移动,在此过程中,电压表V的示数将;电压表V的示数与电流表A1的示数之比将;电流表A2与电流表A1的示数之差将。

(均选填“变大”“变小”或“不变”）6.在如图ZX6-6所示的电路中,电源电压保持不变。

闭合开关S,当滑动变阻器的滑片P向右移动时,电流表A的示数将,电压表V2的示数将。

(均选填“变小”“不变”或“变大”）图ZX6-67.[2018·广东]闭合开关S时,电压表示数如图ZX6-7乙所示为V;将滑动变阻器的滑片P向右移动时,电流表示数将,电压表示数将。

(后两空选填“变大”“变小”或“不变”）图ZX6-7二、选择题8.在如图ZX6-8所示的电路中,电源电压不变。

当开关S由断开到闭合,电压表的示数将()图ZX6-8A.变大B.变小C.不变D.无法确定9.如图ZX6-9所示的电路中,电源电压保持不变,当开关S由闭合到断开,电流表的示数将()图ZX6-9A.变大B.变小C.不变D.无法确定10.如图ZX6-10所示,电源电压保持不变。

8.【答案】D
【解析】A在电源外部，电流从电源的正极流向负极；用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极，所以螺线管左端是N极，故A错误；
B通电导线周围存在磁场，将小磁针移走，磁场仍存在，故B错误；
C闭合开关，导体ab左右运动时，切割磁感线，会产生感应电流，灵敏电流计指针会偏转，故C错误；
13.一束平行光线与镜面成30°的夹角入射到平面镜上，则反射光线和入射光线的夹角是；彩色电视机画面上的丰富色彩是由三原（基）色光混合而成的。色光的三原（基）色是指红蓝。
14.如图所示，在筷子上捆一些棉花，做成一个活塞，用水蘸湿棉花后插入两端开口的竹管中，用嘴吹竹管上端，就可以发出悦耳的哨音。在现场观看表演的人听到的哨音是由传入耳朵的：上下推拉活塞，并用相同的力度吹竹管上端时，吹出哨音的会发生变化（选填“音调”、“音色”或“响度”）。
22.学习小组的同学用如图甲所示的装置探究某种晶体熔化时温度变化的规律。
（1）如图甲所示的器材组装有一不当之处是。实验中使晶体受热均匀的措施是（写出一条即可）。
（2）待温度升高到 开始，每隔 记录一次温度计的示数，根据记录的数据得到如图乙所示的图像，则该晶体的熔点是℃，熔化经历了 ，该物质在固态时的比热容液态时的比热容（选填“大于”、“小于”或“等于”）。
17.如图所示，工人用滑轮组将重为 的建筑材料以 的速度匀速竖直提升。人对绳子自由端的拉力 ，滑轮组的机械效率为，拉力F的功率为。
三、作图、实验、探究题
18.如图所示，电压表的读数是V。
19.请在图中画出三角形ABC在平面镜MN中所成的像。
20.请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图（不考虑空气阻力）。
A

中考物理二轮复习核心考点讲解与训练—动态电路的定性分析与定量计算（含答案解析）知识点一动态电路1.电路动态问题:就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

2.动态电路判断要点(1)弄清电路中各元件之间的关系:具体来说，要弄清电阻之间是串联还是并联或两者皆有:所给的电表是测量干路的电流(或电压)还是支路中的电流(或电压)等。

(2)两个总电阻的变化规律:①并联电路中的总电阻比并联的每个电阻都小;②在任何一个电路(无论该电路是串联还是并联或两者皆有)中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。

3.基本思想明确电路中的变量和不变量，首先确定不变的物理量(如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等)，然后根据相关的规律去分析其它量的变化。

4.解题思路总体遵循“先局部--再整体--再局部”的思路，具体说来:①由某个电阻或开头的变化分析总电阻的变化(局部);②根据欧姆定律，由总电阻的变化分析总电流的变化(整体);③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化(局部)。

5.记忆方法动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电;串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升:并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。

知识点二两种分析模型类型一：滑动变阻器引起的串联电路动态分析滑动变阻器移动R 滑阻值改变电路总电阻改变电路中电流（总电功率）改变定值电阻两端的电压（电功率）改变滑动变阻器的电压改变（电功率不确定）类型二：滑动变阻器引起的并联电路动态分析滑动变阻器移动R 滑阻值改变本支路电阻改变电路中电流（总电功率）改变1.（2023•兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S 后，下列说法中正确的是（）R 总=R 滑+R 定U 定=I 定R 定U 滑=U 总-U 定I 总=U 总/R 总I 支=U 总/R 支P 总=U 总I 总P 定=I 2定R 定A．不放重物时，小灯泡L的亮度最暗B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯C．重物的质量越大，电流表示数越小，电压表示数也越小D．重物的质量越小，电路消耗的总功率越小【解答】解：A、不放重物时，滑片在最上方，滑动变阻器接入电路的电阻最小，总电阻最小，根据欧姆定律可知，电路中的电流最大，根据P＝I2R可知，小灯泡的功率最大，小灯泡L的亮度最亮，故A 错误；BC、重物的质量越大，滑动变阻器接入电路中电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯，故B正确、C错误；D、同理可知，重物的质量越小，电路中的电流越大，根据P＝UI可知，电路消耗的总功率越大，故D错误。

专题30动态电路的定性分析【核心考点精讲】1、由滑动变阻器引起（传感器问题）（1）判断电路是串联电路还是并联电路。

（2）明确电流表或电压表分别测量哪部分电路的电流或电压。

（3）根据滑片的移动判断滑动变阻器接入电路中的电阻增大还是减小，电路中的总电阻随着滑动变阻器接入电路中的电阻增大（或减小）而增大（或减小）。

（4）电源电压、定值电阻的阻值是不变的，根据欧姆定律写出电流表（或电压表）所测电流（或电压）的计算式，判断电流表（或电压表）示数变化。

【方法归纳】局部电阻变化→总电阻变化→电路中电流变化（电源电压不变）→定值电阻两端电压变化（U＝IR）→可变电阻两端电压的改变（定变U U U -=）2、由开关的通断引起（1）画出开关闭合前后的简化电路图。

（2）判断电流表和电压表分别测量哪部分电路的电流或电压。

（3）根据欧姆定律及串、并联电路的特点判断电表示数变化。

【必刷题型精练】1．（2022•永州中考）如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器滑片P 向左滑动的过程中，下列判断正确的是（）A ．电压表示数变小B ．灯泡变亮C ．电流表示数变小D ．电压表的示数与电流表的示数的比值变小解：由电路图可知，灯泡L 与滑动变阻器R 串联，电压表V 测滑动变阻器两端的电压，电流表测电路中的电流。

A 、在滑动变阻器滑片P 向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压关系可知，电压表的示数变大，故A错误；B、因灯泡的亮暗取决于实际功率的大小，根据串联电路的分压关系可知，灯泡两端的电压变大，由P=2可知，灯泡的实际功率变大，灯泡变亮，故B错误；C、电路中的总电阻变大，由I=可知，电路中的电流变小，电流表的示数变小，故C正确；D、由电压表示数变大、电流表的示数变小可知，电压表V与电流表示数比值变大，故D错误。

答案：C。

2．（2022•临沂中考）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（）A．电流表示数变小B．电压表示数变小C．灯泡的功率变大D．电路总功率变大解：分析电路图可知该电路为并联电路，电压表测量电源的电压，电流表测量干路中的电流；由于电源电压不变，移动滑片时，电压表示数不变，故B错误；并联电路各支路互不影响，移动滑片时，通过灯泡的电流不变，灯泡的功率不变，灯泡的亮度不变，故C错误；闭合开关，当滑动变阻器滑片向左滑动时，接入的阻值变小，根据欧姆定律可知，通过滑动变阻器的电流变大，根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大，故A错误；电源电压不变，根据P＝UI可知，电路消耗的总功率变大，故D正确。

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

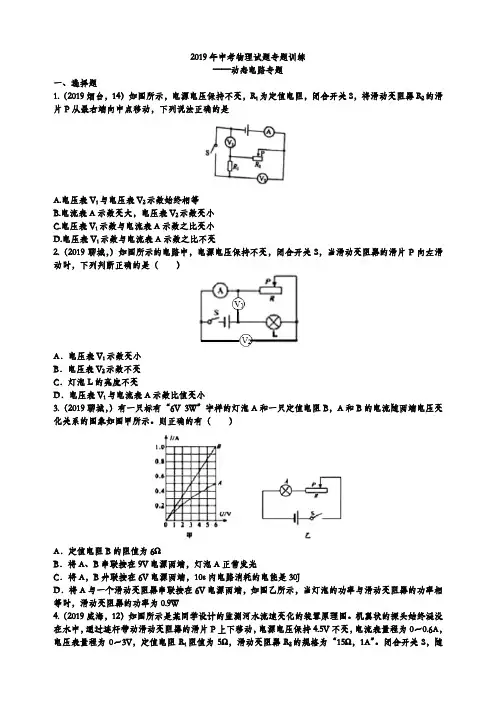

2019年中考物理试题专题训练——动态电路专题一、选择题1.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变2.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小3.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。

则正确的有（）A．定值电阻B的阻值为6ΩB．将A、B串联接在9V电源两端，灯泡A正常发光C．将A，B井联接在6V电源两端，10s内电路消耗的电能是30JD．将A与一个滑动变阻器串联接在6V电源两端，如图乙所示，当灯泡的功率与滑动变阻器的功率相等时，滑动变阻器的功率为0.9W4.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。

机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。

闭合开关S，随着水流速度的改变，下列说法正确的是（）A．当水流速度增大时，电压表的示数变大B．当水流速度减小时，电压表与电流表的示数之比变大C．滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD．电路消耗总电功率的变化范围为1.35W～4.05W5.（2019潍坊，12）如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小6.（2019东营，10）如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W7.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。

闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

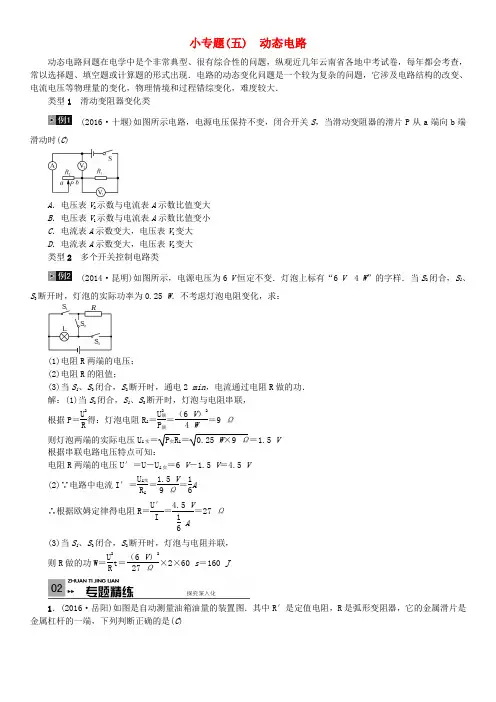

小专题(五) 动态电路动态电路问题在电学中是个非常典型、很有综合性的问题，纵观近几年云南省各地中考试卷，每年都会考查，常以选择题、填空题或计算题的形式出现．电路的动态变化问题是一个较为复杂的问题，它涉及电路结构的改变、电流电压等物理量的变化，物理情境和过程错综变化，难度较大．类型1 滑动变阻器变化类(2016·十堰)如图所示电路，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 从a 端向b 端滑动时(C )A ．电压表V 2示数与电流表A 示数比值变大B ．电压表V 1示数与电流表A 示数比值变小C ．电流表A 示数变大，电压表V 1变大D ．电流表A 示数变大，电压表V 2变大类型2 多个开关控制电路类(2014·昆明)如图所示，电源电压为6 V 恒定不变．灯泡上标有“6 V 4 W ”的字样．当S 2闭合，S l 、S 3断开时，灯泡的实际功率为0.25 W ．不考虑灯泡电阻变化，求：(1)电阻R 两端的电压；(2)电阻R 的阻值；(3)当S l 、S 3闭合，S 2断开时，通电2 min ，电流通过电阻R 做的功．解：(1)当S 2闭合，S l 、S 3断开时，灯泡与电阻串联，根据P ＝U 2R 得：灯泡电阻R L ＝U 2额P 额＝（6 V ）24 W＝9 Ω 则灯泡两端的实际电压U L 实＝P 实R L ＝0.25 W ×9 Ω＝1.5 V根据串联电路电压特点可知：电阻R 两端的电压U′＝U －U L 实＝6 V －1.5 V ＝4.5 V(2)∵电路中电流I′＝U L 实R L ＝1.5 V 9 Ω＝16A ∴根据欧姆定律得电阻R ＝U′I ＝4.5 V 16A ＝27 Ω (3)当S l 、S 3闭合，S 2断开时，灯泡与电阻并联， 则R 做的功W ＝U 2R t ＝（6 V ）227 Ω×2×60 s ＝160 J1．(2016·岳阳)如图是自动测量油箱油量的装置图．其中R′是定值电阻，R 是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是(C )A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小2．(2016·上海)在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中(C)A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大3．(2016·乐山)如图所示，电源电压为U，有两只完全相同的灯泡L1、L2，当只闭合S2时，表示数为I，则下列说法正确的是(C)A．只闭合S1、S2时，表示数为IB．只闭合S2、S3时，表示数为IC．只闭合S2、S3时，表示数为UD．只闭合S1、S2时，表示数为U4．(2016·南宁)如图所示的电路中，电源电压保持不变，R1＝20 Ω.闭合开关S，移动滑动变阻器R2的滑片P 到中点c时，电流表的示数为0.4 A；移动滑片P到最左端a时，电流表的示数为0.3 A．则电源电压和滑动变阻器的最大阻值分别为(B)A．6 V20 ΩB．12 V20 ΩC．6 V30 ΩD．12 V30 Ω5．(2016·泰安)热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是(D)6．(2016·南宁)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将减小，电压表的示数将减小．7．(2016·河池)如图所示电路，已知R 1为40 Ω，当S 闭合、S 1断开时，电压表的读数是4 V ，通过R 1的电流为0.1A ；当S 、S 1均闭合时，电压表的读数是12 V ，R 2的阻值为80Ω.8．(2016·福州)如图所示，电源电压不变，先闭合开关S ，待电路稳定后再闭合开关S 1，电流表A 的示数变大 ，电压表V 的示数与电流表A 1示数的乘积不变(填“变大”“变小”或“不变”)．9．(2015·云南)如图所示，电源电压6 V 恒定不变，灯泡L 标有“6 V 3 W”字样，滑动变阻器的阻值范围是0～20 Ω.求：(1)小灯泡的电阻；(2)S 、S 1都闭合时滑动变阻器两端的电压；(3)S 闭合、S 1断开时电路消耗的最小功率．解：(1)小灯泡的电阻为R L ＝U 2额P 额＝（6 V ）23 W＝12 Ω (2)当S 、S 1都闭合时，滑动变阻器被短路，则U R ＝0(3)S 闭合，S 1断开时，灯L 与滑动变阻器串联，当滑动变阻器接入电路的电阻R ＝20 Ω时，电路消耗的功率最小，P min ＝U 2R max ＝U 2R L ＋R ＝（6 V ）212 Ω＋20 Ω＝1.125 W10．(2015·昆明)在如图所示的电路中，电源电压不变，R 1＝3 Ω，R 2＝6 Ω.(1)当S 1、S 3断开，S 2闭合时，电流表示数为1 A ，求电源电压．当S 1、S 3闭合，S 2断开时，求：(2)电路中的总功率；(3)通电1 min ，电阻R 1产生的热量．解：(1)当S 1、S 3断开，S 2闭合时，R 1、R 2串联，U ＝I (R 1＋R 2)＝1 A×(3 Ω＋6 Ω)＝9 V(2)当S 1、S 3闭合，S 2断开时，R 1、R 2并联，R 总＝R 1R 2R 1＋R 2 ＝3 Ω×6 Ω3 Ω＋6 Ω＝2 Ω P 总＝U 2总R 总＝（9 V ）22 Ω＝40.5 W (3)Q 1＝U 2R 1t ＝（9 V ）23 Ω×60 s＝1 620 J。

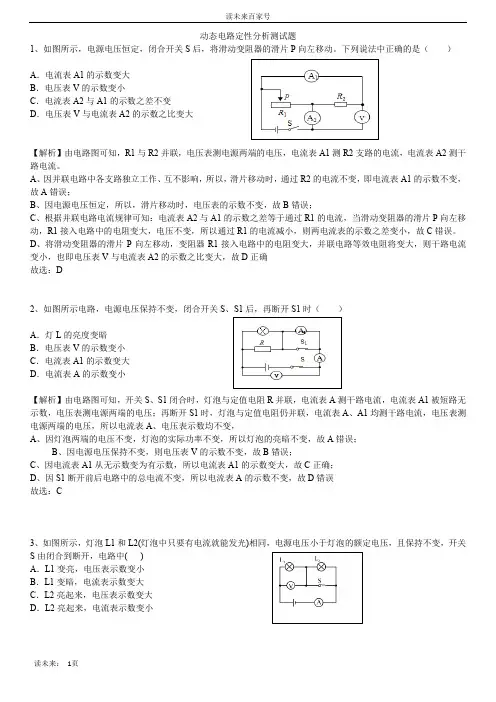

动态电路定性分析测试题1、如图所示，电源电压恒定，闭合开关S 后，将滑动变阻器的滑片P 向左移动。

下列说法中正确的是（ ）A ．电流表A1的示数变大B ．电压表V 的示数变小C ．电流表A2与A1的示数之差不变D ．电压表V 与电流表A2的示数之比变大【解析】由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表A1测R2支路的电流，电流表A2测干路电流。

A 、因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流不变，即电流表A1的示数不变，故A 错误；B 、因电源电压恒定，所以，滑片移动时，电压表的示数不变，故B 错误；C 、根据并联电路电流规律可知：电流表A2与A1的示数之差等于通过R1的电流，当滑动变阻器的滑片P 向左移动，R1接入电路中的电阻变大，电压不变，所以通过R1的电流减小，则两电流表的示数之差变小，故C 错误。

D 、将滑动变阻器的滑片P 向左移动，变阻器R1接入电路中的电阻变大，并联电路等效电阻将变大，则干路电流变小，也即电压表V 与电流表A2的示数之比变大，故D 正确故选：D2、如图所示电路，电源电压保持不变，闭合开关S 、S1后，再断开S1时（ ）A ．灯L 的亮度变暗B ．电压表V 的示数变小C ．电流表A1的示数变大D ．电流表A 的示数变小【解析】由电路图可知，开关S 、S1闭合时，灯泡与定值电阻R 并联，电流表A 测干路电流，电流表A1被短路无示数，电压表测电源两端的电压；再断开S1时，灯泡与定值电阻仍并联，电流表A 、A1均测干路电流，电压表测电源两端的电压，所以电流表A 、电压表示数均不变，A 、因灯泡两端的电压不变，灯泡的实际功率不变，所以灯泡的亮暗不变，故A 错误；B 、因电源电压保持不变，则电压表V 的示数不变，故B 错误；C 、因电流表A1从无示数变为有示数，所以电流表A1的示数变大，故C 正确；D 、因S1断开前后电路中的总电流不变，所以电流表A 的示数不变，故D 错误故选：C3、如图所示，灯泡L1和L2(灯泡中只要有电流就能发光)相同，电源电压小于灯泡的额定电压，且保持不变，开关S 由闭合到断开，电路中( )A ．L1变亮，电压表示数变小B ．L1变暗，电流表示数变大C ．L2亮起来，电压表示数变大D ．L2亮起来，电流表示数变小4、如图所示，电源电压保持不变，闭合开关S1和S2，灯L 正常发光，则断开开关S2时( )A ．电流表示数变大，灯L 变亮B ．电压表示数变大，灯L 的实际功率变小C ．电流表示数变小，灯L 仍然正常发光D ．电压表示数不变，电路的总功率变大5、如图所示电路，电源电压保持不变，闭合开关S ，缓慢移动滑动变阻器的滑片P ，电流表A1的示数逐渐变小，这一过程中( )图片A ．滑片P 是向b 端移动的B ．电流表A 的示数逐渐变小C ．电压表V 的示数逐渐变小D ．电路的总功率变大6、如图是小亮设计的“挂钩式电子秤”的电路原理图．电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P 与挂钩固定在一起．不挂物体时，滑片P 在R2最上端．挂上物体时，滑片P 随挂钩向下移动．在电子秤量程范围内，则( )A ．不挂物体时，电压表示数为电源电压B ．所挂物体越重，电流表示数越大C ．所挂物体越轻，电路消耗的总功率越大D ．所挂物体重量发生变化，电压表示数与电流表示数的比值不变7、如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是( )A ．电流表示数增大B ．电压表示数减小C ．定值电阻R 两端的电压增大D ．电压表示数与电流表示数的比值增大8、如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变．当有人经过通道遮蔽光线时( )A ．通过R1的电流变大B ．R1两端的电压变小C ．R2两端的电压变大D ．R2两端的电压变小9、如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P 向左滑动的过程中，下列说法正确的是( )A ．电流表示数变大B ．灯泡亮度不变C ．电压表示数变小D ．电路总功率变小10、在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器．电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑．图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻Rx安装在踏板上，其电阻与所受压力的关系如图乙所示．下列分析正确的是( )B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小参考答案1.D2.C3.B4.C5.D6.D7.B8.D。

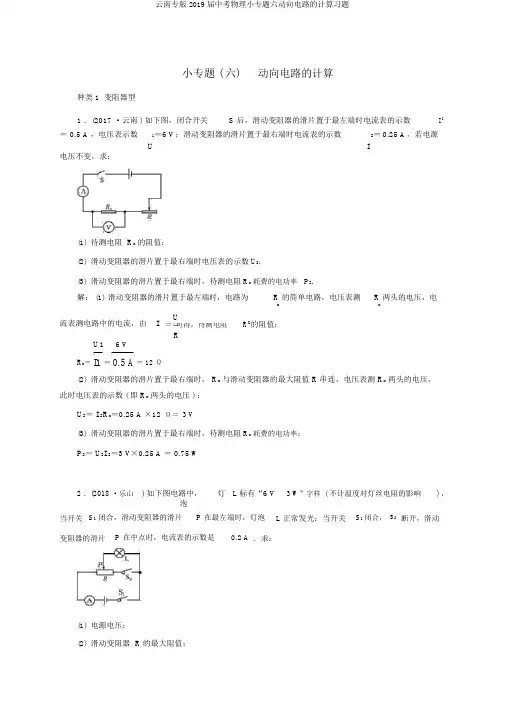

小专题 ( 六)动向电路的计算种类 1 变阻器型1 ．(2017 ·云南 ) 如下图，闭合开关S 后，滑动变阻器的滑片置于最左端时电流表的示数I 1＝ 0.5 A ，电压表示数1＝6 V；滑动变阻器的滑片置于最右端时电流表的示数I 2＝0.25 A，若电源U电压不变，求：(1)待测电阻 R x的阻值；(2)滑动变阻器的滑片置于最右端时电压表的示数U2；(3)滑动变阻器的滑片置于最右端时，待测电阻R x耗费的电功率 P2.解： (1)滑动变阻器的滑片置于最左端时，电路为R 的简单电路，电压表测R 两头的电压，电x x流表测电路中的电流，由 IUR x的阻值：＝可得，待测电阻RU1 6 VR x＝I1＝0.5 A＝12Ω(2)滑动变阻器的滑片置于最右端时， R x与滑动变阻器的最大阻值 R串连，电压表测 R x两头的电压，此时电压表的示数 ( 即R x两头的电压 ) ：U2＝ I 2R x＝0.25 A×12Ω＝3 V(3)滑动变阻器的滑片置于最右端时，待测电阻R x耗费的电功率：P2＝ U2I 2＝3 V×0.25 A＝0.75 W2 ．(2018 ·乐山) 如下图电路中，灯泡L 标有“6 V 3 W”字样( 不计温度对灯丝电阻的影响) ，当开关S1闭合，滑动变阻器的滑片P 在最左端时，灯泡L 正常发光；当开关S1闭合，S2断开，滑动变阻器的滑片P 在中点时，电流表的示数是0.2 A．求：(1)电源电压；(2)滑动变阻器 R的最大阻值；(3) 整个电路的最小功率和最大功率．解： (1) 由题意可知，电源电压：＝U 额＝6 VU(2) 当 S 1 闭合， S 2 断开，设滑动变阻器接入电路的电阻为R 1U2额（6 V ）2＝12 Ω灯泡电阻： R L ＝ 额 ＝3 WPU由欧姆定律： I ＝R1＋ RLU6 VR ＝ I－R ＝0.2 A －12Ω＝18 Ω1L滑动变阻器的最大阻值：R ＝2R ＝36 Ω1(3) 当小灯泡 L 与滑动变阻器的最大阻值R 串连时，电路的电功率最小：U2额 （6V ）2P小＝（ R ＋ R L ）＝36Ω＋ 12 Ω＝ 0.75 W当小灯泡 L 与滑动变阻器的最大阻值 R 并联时，电路的电功率最大：P 大 ＝U2 U2 （6V ）2 （6V ）2＝ 4 W＋ ＝ Ω＋ΩR RL36123 ．(2018 ·孝感 ) 某兴趣小组在阅读了半导体资料有关信息后，为了研究定值电阻R 1 的电流与其两头电压的关系，特设计了如图甲所示的电路：此中R 为多种半导体资料混淆制成的电阻，其阻值2随温度的变化关系如图乙所示．现将 R 2 置于可调温装置中 ( 不影响电路的连结 ) ，当 R 2 的温度从最低25 ℃调至最高 75 ℃的过程中，由电路中电流表与电压表对应的示数变化关系，获得此过程中1的R完好 I － U 图象，如图丙所示．求：(1) 由乙图可知， R 2 的阻值随温度的高升而 __变小 __；当 R 2 的温度由最低 25 ℃高升的过程中，电路中的电流 __变大 __； ( 填“变大”“不变”或“变小”)(2) 定值电阻 R 1 的阻值为多少；(3) 当 R 2 的温度为 28 ℃时，电阻 R 2 的电功率为多少．解： (2) 由 1 的完好 I － U 图象可知，R当1 两头的电压为：1＝ 1.0 V 时，电路中的电流：I 1＝ 0.2 ARU依据欧姆定律，定值电阻R 1 的阻值：U1 1.0 VR 1＝ I1 ＝0.2 A ＝5 Ω(3) 由图乙、丙及题意知，当 2取最大值为2＝ 17.5 Ω 时，电路中有最小电流，I 2＝ 0.2 A ， 2R RR两头电压 U 2＝ I 2R 2＝0.2 A ×17.5 Ω ＝3.5 V电源电压： U ＝ U 1＋ U 2＝ 1.0 V ＋3.5 V ＝4.5 V当 R 的温度为 28 ℃时， R ′ ＝10 Ω22电路中电流： I ′＝U＝4.5 V＝0.3 A10 Ω＋5 ΩR2′＋ R1电阻 R 的电功率为2P 2＝ I ′ 2R 2＝ (0.3 A) 2×10 Ω＝0.9 W种类2开关型4 ．(2018 ·昆明官渡区二模) 如下图，电源电压保持不变，电阻R 1 的阻值为 6 Ω，电阻R 2 的阻值为(1)12 Ω，求：当 S 1 接 a ， S 2 断开时，电流表示数为0.2 A ，电源电压；(2) 当 S 1 接 b ， S 2 断开时，通电 5 min ，电路产生的热量；(3) 当 S 1 接 a 且闭合 S 2 时，请用两种方法求解电流表示数．解： (1) 当 S 1 接 a ， S 2 断开时，只有 R 1 接入电路，电源电压： U ＝ IR 1＝0.2 A ×6 Ω ＝ 1.2 V(2) 当 S 1 接 b ， S 2 断开时， R 1 与 R 2 串连，电路产生热量：U2（1.2V ）2Q ＝ W ＝ R1＋R2t ＝6 Ω ＋ 12 Ω ×300 s ＝ 24 J(3) 当 S 1 接 a ，闭合 S 2 时， R 1 与 R 2 并联R1×R2 6 Ω ×12 Ω方法一：电路总电阻：R ＝R1＋R2＝6 Ω ＋ 12 Ω ＝ 4 ΩU 1.2 V电流表示数： I ＝R＝4Ω＝0.3 A方法二：由并联电路的电压规律得U1＝U2＝ U＝1.2 VU1 1.2 V U2 1.2VI 1＝R1＝6Ω＝0.2 A I 2＝R2＝12Ω＝0.1 A电流表示数： I ＝I 1＋ I 2＝0.2 A＋0.1 A ＝0.3 A5 ．(2018 ·云大附中一模) 如下图，R1＝25Ω ，小灯泡L 的规格为“ 2.5 V0.5 A”，电源电压保持不变，求：(1)小灯泡正常发光时的电阻；(2)S 1、 S2都断开时，小灯泡 L 正常发光，求电源电压；(3)S 1、 S2都闭合时，电流表示数变成0.9 A ，求 2 的阻值；R(4)此电路功率的最大值．解： (1) 由UR＝ I 得，小灯泡正常发光时的电阻：UL 2.5 VR L＝IL＝0.5 A＝5Ω(2)S1、S2 都断开，则R1与L 串连，此时L 正常发光，则I ＝0.5 A 由 U＝ IR 得，电源电压：U 总＝(1＋ L)＝0.5 A×(25Ω＋5 Ω)＝15VI R R(3)S 1、 S2都闭合，则R1与 R2并联， I ′＝0.9 A I′＝I1＋I2U总15VI 1＝R1＝25Ω＝0.6 A则 I 2＝I ′－ I 1＝0.9 A－0.6 A＝0.3 AR2的阻值：U总15 VR2＝I2＝0.3 A＝ 50ΩU2(4)由 P＝UI ＝R可知，当 R最小电功率最大．∴当 S1、 S2都闭合时电路总功率最大，功率最大值：P max＝U总 I ′＝15 V×0.9 A＝13.5 W。

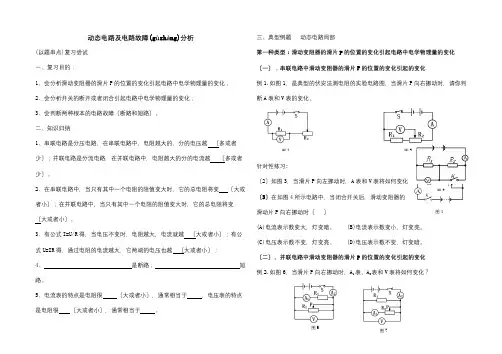

动态电路及电路故障(gùzhàng)分析(以题串点)复习尝试一、复习目的：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或者闭合引起电路中电学物理量的变化；3、会判断两种根本的电路故障〔断路和短路〕。

二、知识归纳：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越〔多或者少〕；并联电路是分流电路，在并联电路中，电阻越大的分的电流越〔多或者少〕。

2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变〔大或者小〕。

3、有公式I=U/R得，当电压不变时，电阻越大，电流就越〔大或者小〕；有公式U=IR得，通过电阻的电流越大，它两端的电压也越〔大或者小〕；4、是断路；短路。

5、电流表的特点是电阻很〔大或者小〕，通常相当于，电压表的特点是电阻很〔大或者小〕，通常相当于。

三、典型例题动态电路局部第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化〔一〕．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例1.如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右挪动时，请你判断A表和V表的变化。

针对性练习:〔2〕如图3，当滑片P向左挪动时，A表和V表将如何变化〔3〕在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右挪动时〔〕(A)电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

〔二〕、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2.如图6，当滑片P向右挪动时，A1表、A2表和V表将如何变化？图1 图3图4图7图6图8针对性练习(liànxí):如图7，当滑片P向右挪动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或者闭合引起电路中电学物理量的变化〔三〕、串联电路中开关的断开或者闭合引起的变化例3.在如图8所示的电路中，将开关K闭合，那么电流表的示数将______，电压表的示数将________(均填“变大〞、“变小〞或者“不变〞)。

4. (2015昆明卷5题3分)如图所示的电路，电源电压不变，当开关S由断开到闭
合，电路中( D ) A. 电流表示数不变，电阻R2两端电压减小 B. 电流表示数变大，电阻R2的功率变大 C. 电流表示数变小，总功率变大
D. 电流表示数变大，总电阻变小
第4题图
5. (2019曲靖卷8题3分)如图所示的电路中，电源电压恒定不变，开关S1闭合.当 开关S2由断开到闭合时( D ) A. 电压表示数不变，电流表示数变小，灯变暗
3. (2011昆明卷17题3分)如图所示，电源电压保 持不变.闭合开关，当滑动变阻器滑片P向左移动 时，电流表的示数__变__大___，电压表的示数 __变__大___，电压表示数与电流表示数的比值 __不__变___.(均选填“变大”“不变”或“变小”)
第2题图 第3题图
类型2 开关开闭引起的动态电路分析(昆明卷2015.5，曲靖卷2考)
灯泡正常发光时的电流和电路的总功率．
(3)若把小灯泡换成一个定值电阻R，假设电流
流过电阻R产生的热量为Q、转化的电能为E、做
的功为W，请写出这三个物理量的大小关系．
第11题图
解：(1)由题图可知，滑动变阻器与小灯泡串联，电流表测电路中的电流，电压
表测滑动变阻器两端的电压，当滑片移至最右端时，滑动变阻器全部接入电路
第13题图 第14题图
15. (2016省卷16题2分)如图所示的电路，电源电压为12 V且保持不变.当开关 S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5 A，电阻R＝ ____8____ Ω，此时断开S1，电流表示数变为0.6 A，则变阻器的最大电阻为 ___2_4___ Ω.
19. (2018曲靖卷25题9分)如图所示的电路，灯L标有3.8 V字样，电源电压恒为6 V. (1)当S1、S2均断开，滑片P移至最左端时，电流表的示数为0.6 A，求电阻R1的阻 值. (2)当S2断开、S1闭合，移动滑片P使电流表的示数为0.38 A，灯正常发光；保持滑 片不动，S1断开、S2闭合，电流表的示数变为0.58 A，求灯的额定功率. (3)当S1、S2均断开，移动滑片P在a点时，滑动变阻器接入电路中的电阻为Ra，滑 动变阻器消耗的功率为Pa；移动滑片P在b点时，滑动变阻器接入电路中的电阻为 Rb，滑动变阻器消耗的功率为Pb，且Rb=4Ra，Pa=Pb，求Ra .

2019年中考物理试题专题训练——动态电路计算专题1.（2019南充，25）如图，电源电电压不变，定值电阻R1=6Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的规格为“40Ω1A”，闭合开关后，当滑片P置于M 点时，电流表示数为0.3A，当滑片P置于N点时，电流表示数变化了0.1A，且滑动变阻器连入电路中的阻值12MNRR。

（1）求定值电阻R1前后两次电功率之比；（2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。

2.（2019德阳，22）如图甲所示，电源电压保持不变，小灯泡上标有“8V”字样，电流表的量程为0～1.2A，如图乙是小灯泡的电流随电压变化的图像。

滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω，当闭合S和S2、断开S1、滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。

求：（1）电源电压是多少？（2）闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少?（3）闭合S和S2、断开S1，当滑动变阻器的阻值调到17.5Ω时，这时小灯泡的功率为3.2W，此时电流表的读数为多少?3.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。

4.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。

已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。

小专题(五)欧姆定律之动态电路的定性分析01专题概述)考查动态电路的定性分析的题目主要有以下两种：1．滑动变阻器和传感器类解答此类题的一般过程是：(1)看清电路的结构，明确用电器的连接方式．(2)弄清电路中各电学仪表的测量对象．(3)分析滑动变阻器或传感器引起的电阻变化，再根据欧姆定律判定电流的变化和电压的变化．2．多个开关闭合断开类解决这类问题的一般方法是：(1)分析出由于开关的通断，电路结构所发生的变化，弄清不同情况下连入电路中的用电器及其连接方式，分清各种电表测量的是哪部分的电流和电压．(2)分析电路变化时各部分电阻、电流、电压等物理量的变化情况．(3)运用学过的欧姆定律、串联、并联电路的特点进行分析，找清相关联的物理量及已知量，分析他们的关系，寻找求解的方法，准确判定电压表和电流表的示数变化．02专题训练)类型1滑动变阻器和传感器类1．(黔东南中考)我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器(气敏电阻)，R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是( )A．当酒精浓度减小时，R的阻值减小B．当酒精浓度增大时，电压表示数与电流表示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小第1题图第2题图第3题图第4题图2．(扬州中考)小明在医院看到一种输液报警器(如图甲)，当管内药液流完时，电铃发声．报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，下列分析正确的是( )A ．输完药液时，电流表示数变小B ．输完药液时，电压表示数变小C ．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D ．未输完药液时，电铃不响是因为没有电流通过3．(随州中考)如图所示的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列分析正确的是( )A ．电流表A 示数与电流表A 2示数的差不变B ．电流表A 1示数与电流表A 2示数的和变大C ．电压表V 示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 2示数的乘积变大4．(株洲中考)在如图所示的电路中，电源电压保持不变，R 为定值电阻．闭合开关S 后，将滑动变阻器的滑片P 从最右端移到中间某个位置的过程中，电压表和电流表的示数变化分别为ΔU 和ΔI.下列分析正确的是( )A.ΔU ΔI 变大B.ΔU ΔI 变小C.ΔU ΔI 不变D.ΔU ΔI先变小后变大 5．(重庆中考)如图所示的电路中，电源电压恒定，闭合开关S 后，滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是( )A ．电流表A 1读数变大，电压表V 读数变小B ．电压表V 读数与电流表A 1读数的比值变大C ．电流表A 2读数变小，电压表V 读数变大D ．电压表V 读数与电流表A 2读数的比值变小6．(厦门中考)公共场所严禁吸烟．小明设计了一种简易烟雾报警控制器如图所示．电路中R 0为定值电阻，R 为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表V 的指针偏转到某区域时触发报警系统．以下做法能使控制器在烟雾较淡时就触发报警系统的是( )A ．V 改接大量程B ．增大激光强度C ．减小R 0阻值D ．减小电源电压第6题图 第7题图 7．(安徽中考)图示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器．闭合开关S ，移动滑片P ，多次记录电压表示数U和对应的电流表示数I，则绘出的U－I关系图像正确的是( )8．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合开关S，A板上受到的压力F增大时，电流表示数将________(填“变大”“不变”或“变小”)．此装置可作为压力计使用，当压力减小时，压力计的示数随指针向左摆动而减小，则应把________(填“电流表”或“电压表”)改装为压力计．第8题图第9题图第10题图第11题图类型2多个开关闭合断开类9．(临沂中考)如图所示，闭合开关S时灯泡L恰能正常发光，若再闭合开关S1，则( )A．灯泡变亮，电流表示数不变B．灯泡变暗，电流表示数不变C．灯泡亮度不变，电流表示数增大D．灯泡亮度不变，电流表示数减小10．(徐州中考)如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是( )A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大11．(南昌中考)如图所示，已知R1＝R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是( )A．U1＞U2，I1＞I2 B．U1＜U2，I1＞I2 C．U1＝U2，I1＜I2 D．U1＜U2，I1＜I212．(绥化中考)如图所示，电源电压不变，开关S由闭合到断开时，电流表的示数将________，电压表的示数将________．(填“增大”“减小”或“不变”)参考答案小专题(五)欧姆定律之动态电路的定性分析1．C 2.C 3.A 4.C 5.D 6.C7.A8.变小电压表9.C10.A11.B12.减小不变。

小专题(五) 动态电路的定性分析类型1开关型动态电路1．(2018·恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两电表示数均变小D．两电表示数均变大2．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则(A)A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．(2016·长沙)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是(B)A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．(2018·赤峰)如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是(C)A．I1＞I2U1＞U2 B．I1＜I2U1＞U2C．I1＜I2U1＜U2 D．I1＞I2U1＜U2类型2滑动变阻器型动态电路5．(2018·广安)如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是(D)A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．整个电路消耗的总功率变小6．(2018·临沂)如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是(D)A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9 W7．(2018·.泰州)如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是(D)A．滑片向右移动，甲表示数变小，乙表示数变大B．滑片向左移动，甲表示数变大，乙表示数变大C．滑片向左移动，甲表示数变大，乙表示数变小D．滑片向右移动，甲表示数变小，乙表示数不变8．(2018·咸宁)如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是(C)A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大9．(2018·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是(B)A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大10．(2018·孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P 向左滑动时(电表均在安全范围内)，则(C)A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮类型3应用型动态电路11．(2018·聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．(2018·昆明五华区一模)小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是(D)A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．开始输液时，电铃不响的原因是电铃没有电流通过D．输完药液时，电铃响的原因是其两端电压最大13．(2018·北京)小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定点O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是(A)A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小。

2019 届中考科学动态电路及电路故障分析复习动态电路部分第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化A 表例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断和 V 表的变化。

针对练习（1）、如图 2，当滑片 P 向左移动时， A 表和 V表将如何变化。

（2）、如图 3，当滑片 P 向左移动时， A 表和 V表将如何变化（3）、在如图 4 所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（）(A) 电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C) 电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

（4）、在如图 5 所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（）(A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

（二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化例二、如图6，当滑片P 向右移动时，A1表、 A2表和 V 表将如何变化？针对练习（5）、如图 7，当滑片 P 向右移动时， A1表、 A2表和 V 表将如何变化？第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化例三、在如图 8 所示的电路中，将开关K 闭合，则电流表的示数将______ ，电压表的示数将 ________( 均填“变大”、“变小”或“不变” ) 。

针对练习（6）、在如图9 所示的电路中，当开关K 断开时，电阻R1与R2是________联连接的。

开关K 闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”) 。

（二）、并联电路中开关的断开或闭合引起的变化例四、在图 10 中，灯泡L1和灯泡L2是______联连接的。

当开关K 断开时，电压表的示数将________；电流表的示数将__________ ( 选填“增大”、“不变”或“减小”) 。
