选修动态电路分析习题

专题二动态电路分析第一种类型:滑动变阻器的滑片 P 的位置的变化引起电路中电学物理量的变化(一、串联电路中滑动变阻器的滑片 P 的位置的变化引起的变化例 1:如图 1所示,闭合电键 S ,当滑片向右移动时,请判断电流表和电压表的示数变化 : 电流表的示数 ;电压表的示数。

(均选填“变大”、“不变”或“变小”分析方法:1、先判断电流表、电压表所测的对象;2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R 总 =R1+R2,判断总电阻变化情况;3、根据 I 总 =U总 /R总 ,判断电流的变化情况;4、先根据 U 1=I1R 1判断定值电阻 (小灯泡两端电压的变化情况;5、最后根据串联电路电压特点 U 总 =U1+U2,判断滑动变阻器两端的电压变化情况。

例 2. 如图 2所示,闭合电键S ,当滑片向右移动时,请判断电流表和电压表的示数变化 :电流表的示数;电压表的示数。

(均选填“变大”、“不变”或“变小”例 3. 如图 3所示, 闭合电键 S , 当滑片向右移动时, 请判断电流表和电压表的示数变化 :电流表的示数 ; 电压表的示数。

(均选填“变大”、“不变”或“变小” 例 4. 如图 4所示电路中, 电源电压保持不变, 当滑动变阻器的滑键 P 自左向右移动过程中,图中各电表示数变化的情况是 ((A A、 V 1、 V 2变大 (B A、 V 1、 V 变小(C A、 V 2不变、 V 1变小 (D A、 V 1变小, V 2不变例 5. 在如图 5所示电路中,当闭合开关后,滑动变阻器的滑动片 P 向右移动时((A电流表示数变大,灯变暗 (B电流表示数变小,灯变亮(C电压表示数不变,灯变亮 (D电压表示数不变,灯变暗例 6. 在如图 6所示电路中,当闭合开关后,滑动变阻器的滑片 P 向右移动时((A电压表示数变大,灯变暗 (B电压表示数变小,灯变亮(C电流表示数变小,灯变亮 (D电流表示数不变,灯变暗 (二、并联电路中滑动变阻器的滑片 P 的位置的变化引起的变化例 1:如图所示,闭合电键 S ,当滑片向右移动时,请判断电流表和电压表的示数变化 :电流表 A 1的示数 ;电流表 A 2的示数 ;电压表的示数。

动态电路测试题及答案一、选择题1. 在动态电路中，当电路发生突变时，下列哪种情况会导致电流或电压不能突变？A. 电感器中的电流B. 电容器中的电压C. 电感器中的电压D. 电容器中的电流答案：B2. 动态电路的时间常数τ是由电路中的哪个元件决定的？A. 电阻B. 电感C. 电容D. 电阻和电感答案：D3. 在RL电路中，当开关闭合后，电流i(t)随时间增加的函数表达式为：A. i(t) = (I_max/τ) * (1 - e^(-t/τ))B. i(t) = I_max * (1 - e^(-t/τ))C. i(t) = I_max * e^(t/τ)D. i(t) = (I_max/τ) * e^(-t/τ)答案：B二、填空题1. 在RC电路中，当开关断开后，电容器上的电压u_C(t)随时间减小的函数表达式为：u_C(t) = U_0 * e^(-t/RC)，其中RC是电路的时间常数，U_0是电容器初始电压。

2. 在RL电路中，当开关断开后，电感器上的电流i_L(t)随时间减小的函数表达式为：i_L(t) = I_0 * e^(-t/LR)，其中LR是电路的时间常数，I_0是电感器初始电流。

三、计算题1. 已知一个RL电路，电阻R=10Ω，电感L=0.5H，开关闭合后，求电路的时间常数τ，并计算5τ时刻的电流i(5τ)。

解：电路的时间常数τ = L/R = 0.5/10 = 0.05s。

5τ时刻的电流i(5τ) = I_max * (1 - e^(-5/0.05)) = I_max * (1 - e^(-100))，由于e^(-100)接近于0，所以i(5τ) ≈ I_max。

2. 已知一个RC电路，电阻R=2kΩ，电容C=100μF，开关断开后，求电路的时间常数τ，并计算3τ时刻的电压u_C(3τ)。

解：电路的时间常数τ = RC = 2000 * 100 * 10^(-6) = 0.2s。

人教版物理选修3-1第九章专题：电路的动态分析、故障分析和含容电路问题一、多选题。

1. 如图所示的电路中，闭合开关S，当滑动变阻器R的滑片P向上移动时，下列说法中正确的是（）A.电流表示数变大B.电压表示数变小C.电阻R0的电功率变大D.电源的总功率变小2. 湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的，当湿度增加时，湿敏电阻的阻值会减小，常用于制作湿度传感器．在室内设计如图所示电路，当周围环境的湿度增加时（）A.电灯L变暗B.电流表的示数变大C.流过湿敏电阻的电流变大D.电源的总功率变小3. 如图所示，平行金属板中带电质点P原来处于静止状态，不考虑电流表和电压表对电路的影响，R1的阻值和电源内阻r相等，当滑动变阻器R4的滑片向b端移动时，则（）A.R3消耗的功率逐渐减小B.电流表读数减小，电压表读数增大C.电源的输出功率逐渐增大D.质点P将向上运动4. 将阻值为非线性变化的滑动变阻器R2接入图甲的电路中，移动滑动变阻器滑动触头改变接入电路中的电阻丝长度x（x为图中a点与滑动触头之间的距离），定值电阻R1两端的电压U1与x间的关系如图乙所示，a、b、c为滑动变阻器上等间距的三个点，电路中的电流表和电压表均为理想电表，当滑动触头从a点移动到b点和从b点移动到c点的这两个过程中，下列说法正确的是（）A.电流表A的示数变化量相等B.电压表V2的示数变化量不相等C.从a点到b点电阻R1的功率变化量较大D.电源的输出功率都不断增大5. 如图甲所示电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是（）A.图线a表示的是电压表V3的示数随电流表示数变化的情况B.图线c表示的是电压表V2的示数随电流表示数变化的情况C.此过程中电压表V1示数的变化量ΔU1和电流表示数变化量ΔI的比值变大D.此过程中电压表V3示数的变化量ΔU3和电流表示数变化量ΔI的比值不变6. 如图所示电路中，电源电动势为E，内阻为r，定值电阻的阻值R1=r，当滑动变阻器R2的滑片向右滑动过程中，理想电流表A1、A2的示数变化量的绝对值分别为ΔI1、ΔI2，理想电压表示数变化量的绝对值为ΔU．下列说法中正确的是（）A.电压表V的示数减小B.电流表A1、A2的示数均减小C.ΔU与ΔI1的比值等于电源内阻rD.电源的输出功率逐渐增大7. 在如图所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻大于电源的内阻r．闭合开关S，在滑动变阻器的滑片由a向b移动的过程中，下列各物理量的变化情况正确的是（）A.电流表的读数减小B.灯泡L变亮C.电源输出功率先减小后增大D.电压表的读数先增大后减小二、选择题。

动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。

若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。

15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。

若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变 ）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。

专项训练电路的动态分析——三年（2021—2023）中考真题分项精编一、单选题1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。

闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（）A．电饭锅进入加热状态B．电路总电压变小C．电路总电流变大D．电路总功率变小2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。

将它接入图2所示的电路，电源电压不变，R为定值电阻。

闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（）A．电压表和电流表示数都变大B．电压表示数变小，电流表示数变大C．电压表和电流表示数都变小D．电压表示数变大，电流表示数变小3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更图象。

下列分析正确的是（）换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I UA ．电源电压为3.5VB ．图象b 是用接入定值电阻时记录的数据绘制得到的C ．定值电阻和灯泡两端的电压各为3.5V 时，灯泡的电阻较大D ．接入小灯泡后，将滑片P 向右移动时，电压表的示数将变大 4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。

闭合开关S ，移动滑片P ，电压表示数随电流表示数变化的图像如图乙所示。

以下分析正确的是（ ）A ．电源电压为10VB ．0R 最大功率为1WC ．滑片P 向左移动过程中，0R 两端电压逐渐变小D ．滑片P 向右移动过程中，电压表与电流表的比值变大5．（2022·甘肃兰州·统考中考真题）如图所示，1R 为定值电阻，2R 为滑动变阻器，电源电压保持不变。

练习2：如图电路中，当滑动变阻器滑动键P向 下移动时，则（ ） A．灯变亮、B灯变亮、C灯变亮 B．A灯变亮、B灯变亮、C灯变暗 C．A灯变亮、B灯变暗、C灯变暗 D．A灯变亮、B灯变暗、C灯变亮
例3.在图3的电路中，当滑动变阻器的滑动头 向下滑动时，A、B两灯亮度的变化情况为 （ ） A．A灯和B灯都变亮 B．A灯、B灯都变暗 C．A灯变亮，B灯变暗 D．A灯变暗，B灯变亮
练习1：在如图所示的电路中当滑动触头P由a 向b滑动的过程中，灯泡L的亮度变化情况是（ ）
屡试不爽的分析步骤： 1. 明确哪个是变化电阻 。（可以用等效的方法 将与滑动变阻器串联或 并联的部分电路等效为 变化电阻） 2.判断该变化电阻的电 压、电流变化情况 3.判断外电压及外电流 的变化情况 4.固定电阻I=U/R分析。
L3 L2
L1
例1:如图所示，电源电动势的内阻不能忽略 ， 试分析当滑片P向a端滑动时，电压表和电流 表的示数如何变化？ S
V
b P A
a
例2如下图，当滑片P向右移动 时，A1表、A2表和V表将如何 变化？
ห้องสมุดไป่ตู้
屡试不爽的分析步骤： 1. 明确哪个是变化电阻。 （可以用等效的方法将与滑 动变阻器串联或并联的部分 电路等效为变化电阻） 2.判断该变化电阻的电压、 电流变化情况 3.判断外电压及外电流的变 化情况 4.固定电阻I=U/R分析。
闭合电路的动态分析
一、知识点回顾
当闭合电路中，某个电阻变化 引起的各物理量变化分析
结论：当电源是实际电源时，闭合电 路中，某个电阻变大，则外电压变大 ，总电流变小。该变化电阻两端的电 压变大，流过的电流变小
闭合开关，则L3所在支路的电阻如何变化？ 电源（内阻为r）两端的电压如何变化？总电流 如何变化？L2变暗还是变亮？

精心整理动态电路分析类型一 滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时( )A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时( )A ．V 示数变大，A 示数变小，V 与A 示数的比值不变B ．V 示数变小，A 示数变小，V 与A 示数的比值不变C ．VD ．V 3 )A B C D 4．′是定值电阻，R 是滑动变阻器，( )A B C D 5化情况是A B C D 6向右移动时，下列判断正确的是( )A 的示数变小B ．电压表的示数不变，电流表A1的示数不变，A2的示数变大C ．电压表的示数与A1的示数的比值变大，A2的示数变小D ．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。

只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A ，再将滑片移至最右端，电压表V2的示数变化了4V ，电流表A1的示数变化了0.8A ；只闭合开关S1、S2时，电路消耗的功率为P ，只闭合开关S1、S3时，电路消耗的功率为P ＇。

已知P ∶P ＇＝1∶2。

若将开关S1、S2和S3都闭合，则下列说法正确的是( )A ．R1、R3的阻值分别为2.5Ω、5ΩB ．电压表V1的示数始终为18VC ．电流表A2最小示数为0.6AD ．电路消耗的最小功率为108W类型二 开关的通断引起的电路变化8．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电流表示数变大，电压表示数不变D ．电流表示数不变，电压表示数变小9．如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是( )A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小10A B C D 11是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，确的是( A ．B ．C D 12．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了，当物体放在A C 1.A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路2. 在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）(A)电流表示数变大，灯变暗。

专题二 动态电路分析第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）、串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例1：如图1所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”) 分析方法： 1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R 总=R 1+R 2，判断总电阻变化情况；3、根据I 总=U 总/R 总，判断电流的变化情况；4、先根据U 1=I 1R 1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U 总=U 1+U 2，判断滑动变阻器两端的电压变化情况。

例2.如图2所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”)例3.如图3所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”)例4. 如图4所示电路中，电源电压保持不变，当滑动变阻器的滑键P 自左向右移动过程中，图中各电表示数变化的情况是( )(A) A 、V 1、V 2变大 (B) A 、V 1、V 变小(C) A 、V 2不变、V 1变小 (D) A 、V 1变小，V 2不变例5.在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电流表示数变大，灯变暗 (B)电流表示数变小，灯变亮(C)电压表示数不变，灯变亮 (D)电压表示数不变，灯变暗例6.在如图6所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时（ ）(A)电压表示数变大，灯变暗 (B)电压表示数变小，灯变亮(C)电流表示数变小，灯变亮 (D)电流表示数不变，灯变暗 （二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化例1：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A 1的示数 ；电流表A 2的示数 ；电压表的示数 。

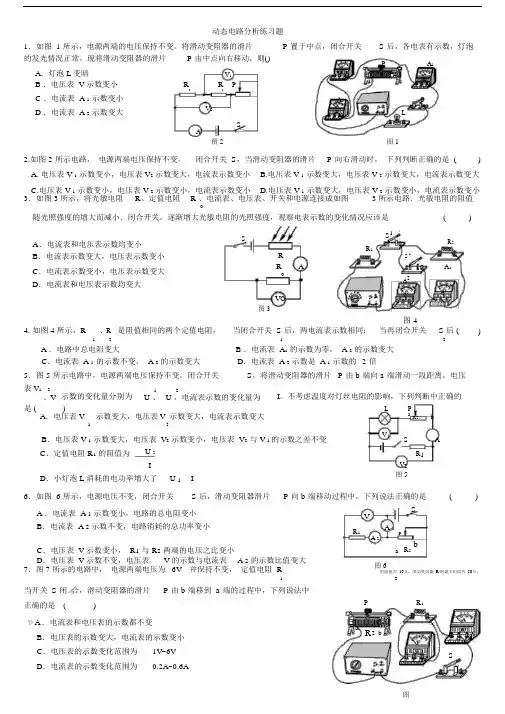

动态电路分析练习题1．如图 1 所示，电源两端的电压保持不变。

将滑动变阻器的滑片P 置于中点，闭合开关S 后，各电表有示数，灯泡的发光情况正常。

现将滑动变阻器的滑片P 由中点向右移动，则()P A1 A．灯泡 L 变暗V1B ．电压表 V 示数变小R R P21A2 C ．电流表 A 1示数变小V2SD ．电流表 A 2示数变大LAS图 1图 22.如图 2 所示电路，电源两端电压保持不变。

闭合开关 S，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是 ()A. 电压表 V 1示数变小，电压表 V2示数变大，电流表示数变小B.电压表 V 1示数变大，电压表 V 2示数变大，电流表示数变大C.电压表 V 1示数变小，电压表 V 2示数变小，电流表示数变小D.电压表 V 1示数变大，电压表 V 2示数变小，电流表示数变小3．如图 3所示，将光敏电阻R、定值电阻R 、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是()A．电流表和电压表示数均变小B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表示数均变大S S1R2 RR1S2R A A1A2V O图 3图 44. 如图 4所示，R、R是阻值相同的两个定值电阻，当闭合开关 S 后，两电流表示数相同；当再闭合开关S 后 ()1212A ．电路中总电阻变大B ．电流表 A1的示数为零， A 2的示数变大C．电流表 A 1的示数不变， A 2的示数变大D．电流表 A 2示数是 A 1示数的 2 倍5．图 5 所示电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片 P 由 b 端向 a 端滑动一段距离，电压表V1 2示数的变化量分别为12I。

不考虑温度对灯丝电阻的影响，下列判断中正确的、V U 、U ，电流表示数的变化量为是 ()L P A．电压表 V示数变大，电压表V示数变大，电流表示数变大a R2b 12B．电压表 V 1示数变大，电压表V2示数变小，电压表 V2与 V 1的示数之差不变V1S AC．定值电阻 R1的阻值为U 2R1I V2D．小灯泡 L 消耗的电功率增大了U 1I图 56．如图 6 所示，电源电压不变，闭合开关S 后，滑动变阻器滑片P 向 b 端移动过程中，下列说法正确的是()A ．电流表 A 1示数变小，电路的总电阻变小V SB．电流表 A 2示数不变，电路消耗的总功率变小R1A 1PC．电压表 V 示数变小， R1与 R2两端的电压之比变小A 2R2baD．电压表 V 示数不变，电压表V 的示数与电流表 A 2的示数比值变大图 67．图 7 所示的电路中，电源两端电压为 6V并保持不变，定值电阻 R的阻值为 10Ω，滑动变阻器 R 的最大阻值为 50Ω。

电路的动态分析例1.在如图所示的电路中，R1，R2和R3皆为定值电阻，R4为可变电阻，电源的电动势为E，内阻为r，设电流表的读数为I，电压表的读数为U，当R4的滑动触头向图中a端移动时()A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小【答案】D例2.如图所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P向右滑动时，M、N两点电势变化情况是（）A．都升高B．都降低C．M点电势升高，N点电势降低D．M点电势降低，N点电势升高【答案】B例3.在如图所示的电路中，开关S闭合后，和未闭合开关S前相比较三个电表的读数变化情况是：（）A．V变大、A1变大、A2变小B．V变大、A1变小、A2变大C．V变小、A1变大、A2变小D．V变小、A1变小、A2变大【答案】C例4.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，A，B接报警器，当传感器RB所在处出现断针时，电流表的电流I，A，B两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大【答案】C例5.（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是()A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变吗D．U3/I变大，ΔU3/ΔI不变【答案】ACD同步练习：1.在如图所示电路中，当滑动变阻器滑片P向下移动时，则()A．A灯变亮，B灯变亮，C灯变亮B．A灯变亮，B灯变亮，C灯变暗C．A灯变亮，B灯变暗，C灯变暗D．A灯变亮，B灯变暗，C灯变亮【答案】D2.在如图所示的电路中，E为电源电动势，r为电源内阻，R1，R3均为定值电阻，R2为滑动变阻器，当R2的滑动触头在a端时闭合开关S，此时三只电表A1，A2和V的示数分别为I1，I2和U，现将R2的滑动触头向b端移动，则三只电表示数的变化情况是()A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小【答案】B3.如图所示，R4是由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是() A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小【答案】A4.在如图所示的闭合电路中，当滑片P向左移动时，则()A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小【答案】C5.在如图所示的电路中，E为电源电动势，r为其内阻，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大【答案】B6.如图所示电路中，当滑动变阻器的滑动触头向下滑动时，A，B两灯亮度的变化情况为()A．A灯和B灯都变亮B．A灯和B灯都变暗C．A灯变亮，B灯变暗D．A灯变暗，B灯变亮【答案】B7.如图所示电路中，A，B两灯均正常发光，R为一滑动变阻器，P为滑动片，若将滑动片向下滑动，则()A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大【答案】D8.酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器. 酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是()A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比【答案】B9.（多选）如图所示电路中，电源电动势为12 V，内电阻不能忽略．闭合S后，调整R的阻值，使电压表的示数增大ΔU＝2 V，在这一过程中()A．通过R1的电流增大，增大量为B．通过R2的电流减小，减小量小于C．R2两端的电压减小，减小量为ΔU D．路端电压增大，增大量为ΔU【答案】AB14.在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是()A．电流表变大，电压表变大B．电流表变小，电压表变大C．电流表变大，电压表变小D．电流表变小，电压表变小【答案】B15.（多选）如图所示，电源内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻，若发现灯泡L的亮度变暗，可能的原因是()A．R1的温度逐渐降低B．R1受到可见光的照射C．R2的阻值逐渐增大D．R2的阻值逐渐减小【答案】AD二、多选题16.如图所示，电路中当可变电阻R的阻值增大时()A．通过R1的电流I增大B．通过R1的电流I减小C．A，B两点间的电压增大D．A，B两点间的电压减小【答案】BC17.如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()A．小灯泡L1，L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表的读数变小，电压表的读数变大D．电流表的读数变大，电压表的读数变小【答案】BC18.如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是()A．电压表读数变大，通过灯L1的电流变大，灯L2变亮B．电压表读数变小，通过灯L1的电流变小，灯L2变亮C．电压表读数变大，通过灯L2的电流变小，灯L1变暗D．电压表读数变小，通过灯L2的电流变大，灯L1变暗【答案】BD19.（多选）如下图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是()A．灯少时各灯较亮，灯多时各灯较暗B．各灯两端电压在灯多时较低C．通过电池的电流在灯多时较大D．电池输出功率灯多时较大【答案】ABC22.（多选）如图，电源内阻为r，电流表和电压表均为理想电表，下列判断正确的是()A．若R1断路，两表的读数均变小B．若R2断路，两表的读数均变小C．若R3断路，电流表读数为0，电压表读数变大D．若R4断路，两表的读数均变大【答案】CD。

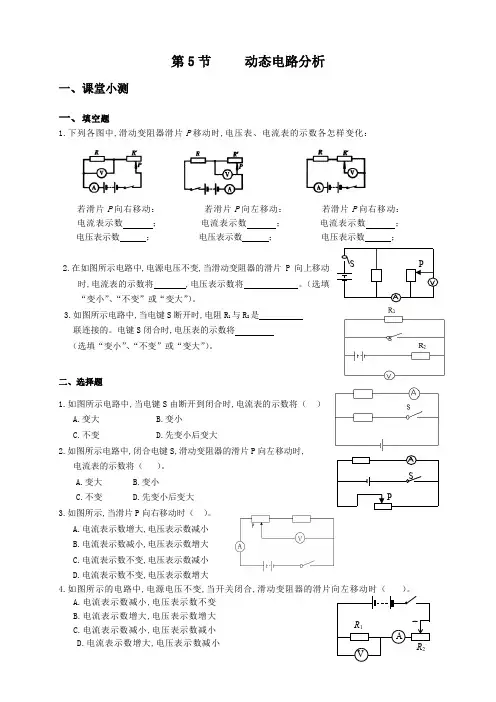

第5节 动态电路分析一、课堂小测 一、填空题1.下列各图中,滑动变阻器滑片P 移动时,电压表、电流表的示数各怎样变化：若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动：电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ；2.在如图所示电路中,电源电压不变,当滑动变阻器的滑片P 向上移动时,电流表的示数将 ,电压表示数将 。

（选填“变小”、“不变”或“变大”）。

3.如图所示电路中,当电键S 断开时,电阻R 1与R 2是 联连接的。

电键S 闭合时,电压表的示数将 （选填“变小”、“不变”或“变大”）。

二、选择题1.如图所示电路中,当电键S 由断开到闭合时,电流表的示数将（ ）A.变大B.变小C.不变D.先变小后变大2.如图所示电路中,闭合电键S,滑动变阻器的滑片P 向左移动时,电流表的示数将（ ）。

A.变大 B.变小 C.不变 D.先变小后变大 3.如图所示,当滑片P 向右移动时（ ）。

A.电流表示数增大,电压表示数减小B.电流表示数减小,电压表示数增大C.电流表示数不变,电压表示数减小D.电流表示数不变,电压表示数增大4.如图所示的电路中,电源电压不变,当开关闭合,滑动变阻器的滑片向左移动时（ ）。

A.电流表示数减小,电压表示数不变 B.电流表示数增大,电压表示数增大 C.电流表示数减小,电压表示数减小D.电流表示数增大,电压表示数减小SPSPVA R 1R 2SPS二、课后作业一、填空题1.在如图所示的电路中,电源电压不变,闭合电键S 后,当滑动变阻器滑片P向右移动时,电流表A 的示数将 ,电压表V 1与电压表V 2的示数的比值将 （选填“变小”、“不变”或“变大”）。

2.如图所示,当滑动变阻器的滑片P 向右移动时,电压表的示数将 _________,电压表与电流表的示数之比将 _____ (均选填“变大” “变小”或“不变”) 。

3.在图所示的电路中,电源电压保持不变、闭合开关S,当滑动 变阻器的滑片P 向右移动时,电流表A 的示数将___________,电 压表V1与电压表V2示数的比值将___________（均选填“变小”、 “不变”或“变大”）。

动态电路分析知识准备：1、串联电路中的I 、U 、R 关系特点表2、并联电路中的I 、U 、R 关系特点表3、串联电路有分压作用：在串联电路中，电阻越大的，分的电压越____（多或少）；并联电路有分流作用，在并联电路中，电阻越大的分的电流越______（多或少）。

4、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变_____（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变_____（大或小）。

5、根据公式I=U/R得，当电压不变时，电阻越大，电流就越________（大或小）；根据公式U=IR得，通过电阻的电流越大，它两端的电压也越_______（大或小）；6、电流表的特点是电阻很_________（大或小）通常相当于________________ ，电压表的特点是电阻很_________（大或小），通常相当于_______________。

7、滑动变阻器有关知识（1）滑动变阻器的工作原理和作用通过改变接入电路中的电阻线___________来改变电路中的电阻，从而改变电路中的____________.（2）滑动变阻器的连接方法两个接线柱连接到电路中，正确接法是_______________.在电路图中有下列两种接法，实质相同还是不同？8、分析步骤(1)识别电路,确定电路类型(2)判断电流表、电压表测定位置(3)动态分析：滑片移动变阻器电阻变化总电阻变化总电流变化分电流电压变化课时训练：一、填空题：1、如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是 _______ Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将 ________ ，电压表的示数将 ________ （两空选填“变大”、“变小”或“不变”）。

2、如图，电源电压不变.闭合S1后，再闭合S2，电流表的示数，电压表的示数 .(选填“变大”、“变小”或“不变”)3、如图所示电路，电源电压不变，当开关S由闭合到断开时，电压表的示数将电流表的示数将。
