情景导学
情景导学
一间教室长 10米，宽8米
如果我们要绘制教室的平面图，若是按实际 尺寸来绘制如，果需要要画多中大国的地图图纸呢?可? 能吗?
今天我们就来学习 新的内容—比例尺。
第二部分
学习目标
学习目标
理解比例尺的意义, 能根据 实际距离和图上距离求一幅图的 比例尺。
第三部分
探究与发现
探索与发现
的比例尺是（ B ）。
A.5：200
1 B.
C.1：4000厘米
4000
（2）长4厘米的零件，画在图纸上是40毫米，这幅图 的比例尺是（ C ）。
A.1：10 B. 10：1 C. 1：1 D. 1
（3）线段比例尺0 23km改成数值比例尺是（ B ）。
A. 1：23 B. 1：2300000 C. 1：2300000km
3.比例尺的前项一般为1。
探索与发现 北京到天津的实际距离是120km，在一幅地图
上量得两地的图上距离是2.4cm。这幅地图的比 例尺是多少?
图上距离:实际距离=比例尺 120km=12000000cm 2.4:12000000=1:5000000 答：这幅地图的比例尺是1:5000000。
探索与发现
为了计算方便，一般把比例尺写成前项或后项是1的形式。
数值比例尺（ 1：23 B.
40毫米=（ ）厘米
1:25比例尺写成前项或后项是1的形式。
1厘米 =（ ）毫米
（2）在比例尺如下图的地图上，图上距离 （1）比例尺是一种测量长度的工具，商店里可以买到。
一个圆柱形的零件的高是5mm，在图纸上高是2cm。 1米 =（ ）分米
探索与发现
想一想:比例尺1:5000000表示图上距离是实际距离的几分之 几?实际距离是图上距离的多少倍?

人教版小学六年级数学下册《用比例尺绘制平面图》比例PPT教学课件

人教版小学六年级数学下册《用比例尺绘制平面图》比例PPT教学课件

学，然后知不足。
203
4.3.3 用比例尺绘制平面图
小学数学六年级下册
你能试着画出教室的平面图吗？并展示你的作品。
思考： 1.画的图标准吗？
比例尺
2.为什么画出的图不一样？
3.要怎么才能画得标准又美观？
4.3.3 用比例尺绘制平面图
小学数学六年级下册
小明家在学校正西方向,距学校200m;小亮家在小明家正东方 向,距小明家400m;小红家在学校正北方向,距学校250m,在下 图中画出他们三家和学校的位置平面图(比例尺1∶10000)。
PPT素材：/sucai/ PPT图表：/tubiao/ PPT教程： /powerpoint/ 个人简历：/jianli/ 教案下载：/jiaoan/ PPT课件：/kejian/ 数学课件：/kejian/shu xue/ 美术课件：/kejian/me ishu/ 物理课件：/kejian/wul i/ 生物课件：/kejian/she ngwu/ 历史课件：/kejian/lish i/
图上距离
小明家到学校的图上距离: 小亮家到学校的图上距离: 小红家到学校的图上距离:
1 20000×
=2(cm)
10000
1
(40000-20000)×
=2(cm)
10000
1
25000×
=2.5(cm)
10000
4.3.3 用比例尺绘制平面图
小学数学六年级下册
小明家在学校正西方向,距学校200m;小亮家在小明家正东方向, 距小明家400m;小红家在学校正北方向,距学校250m,在下图中 画出他们三家和学校的位置平面图(比例尺1∶10000)。
PPT素材：/sucai/ PPT图表：/tubiao/ PPT教程： /powerpoint/ 个人简历：/jianli/ 教案下载：/jiaoan/ PPT课件：/kejian/ 数学课件：/kejian/shu xue/ 美术课件：/kejian/me ishu/ 物理课件：/kejian/wul i/ 生物课件：/kejian/she ngwu/ 历史课件：/kejian/lish i/

用比例尺绘制平面图

用比例尺绘制平面图
20000× 1 10000 =2(cm)
(40000-20000)×
1 10000
=2(cm)
25000×
1 10000
=2.5(cm)
返回
比例 用比例尺绘制平面图
小明家在学校正西方向,距学校200 m;小亮家在小明 家正东方向,距小明家400 m;小红家在学校正北方向, 距学校250 m,在下图中画出他们三家和学校的位置平 面图(比例尺1∶10000)。
(2)在一张图纸上，用6厘米的线段表示3毫米， 20:1 ）。 这张图纸的比例尺是（ (3)线段比例尺 是（ 1:5000000 ）。 改写成数值比例尺
返回
比例 用比例尺绘制平面图
探究新知
小明家在学校正西方向,距学校200 m;小亮家在小明家 正东方向,距小明家400 m;小红家在学校正北方向,距学 校250 m,在下图中画出他们三家和学校的位置平面图 (比例尺1∶10000)。
返回
转化单位
比例 用比例尺绘制平面图
பைடு நூலகம்
小明家在学校正西方向,距学校200 m;小亮家在小明家正东方向,距 小明家400 m;小红家在学校正北方向,距学校250 m,在下图中画出他 们三家和学校的位置平面图(比例尺1∶10000)。
图上距离
小明家到学校的图上距离: 小亮家到学校的图上距离: 小红家到学校的图上距离:
课后作业
课本： 第58页第10、12题
返回
伴你成长
花坛直径实际长度：157÷π≈50（米）
返回
比例 用比例尺绘制平面图
明明量得公园的一个圆形花坛的周长是157米，他想把它画 在平面图上，请你帮忙画一画。（比例尺根据纸张的大小和 圆规的大小确定。） 花坛直径实际长度：157÷π≈50（米） 比例尺

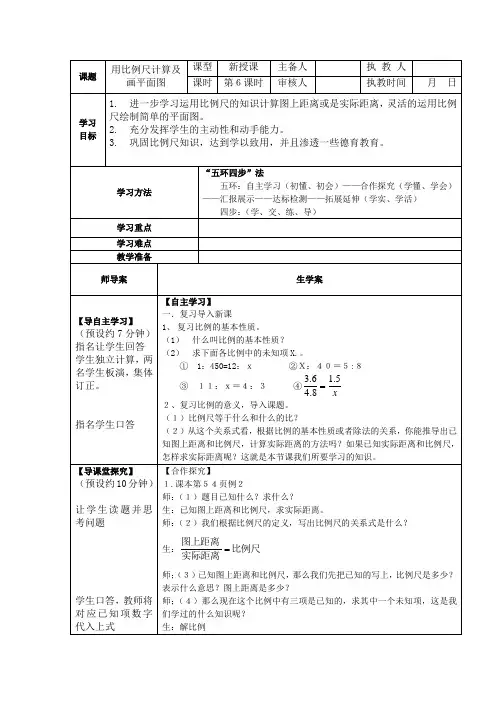

课题用比例尺计算及画平面图

课题用比例尺计算及画平面图
【导课堂探究】
（预设约10分钟）
让学生读题并思考问题
学生口答，教师将对应已知项数字代入上式
【合作探究】
１.课本第５４页例２
师：（１）题目已知什么？求什么？
生：已知图上距离和比例尺，求实际距离。
师：（２）我们根据比例尺的定义，写出比例尺的关系式是什么？
生：
师；（３）已知图上距离和比例尺，那么我们先把已知的写上，比例尺是多少？表示什么意思？图上距离是多少？
【导课堂总结】
（预设约6分钟）
你学到了什么？
【拓展延伸】
一个长方形运动场，长300米，宽120米，请按1：10000的比例尺画出运动场的示意图，并标出图上距离，同时标上线段比例尺。
板书设计：
用比例尺计算及画平面图
比例尺=图上距离：实际距离
导后反思：
小组派代表汇报
【汇报展示】
学生画好后，进行汇报展示，并说说解决问题的过程。
【导课堂练习】
（预设约7分钟）
1、独立完成
2、交流、点评
【达标检测 】
1、甲地到乙地的实际距离是120千米，在比例尺是1：6000000的地图上应画多少厘米？
2、一长方形操场，长110米，宽90米，把画在比例尺是 图纸上。
长和宽各应画多少厘米？
课题
用比例尺计算及画平面图
课型
新授课
主备人
执 教 人
课时
第６课时
审核人
执教时间
月 日
学习目标
1. 进一步学习运用比例尺的知识计算图上距离或是实际距离，灵活的运用比例尺绘制简单的平面图。
2. 充分发挥学生的主动性和动手能力。
3. 巩固比例尺知识，达到学以致用，并且渗透一些德育教育。

比例尺课件ppt

比例尺课件ppt
比例尺的意义
比例尺用于将地球表面复杂的地理信息简化和概 括，以便在地图上直观地表示和量度。
比例尺的种类
根据用途和精度要求，比例尺可分为大比例尺、 中比例尺和小比例尺。
地球科学中的比例尺选择与应用
比例尺选择依据
选择比例尺需要考虑地图用途、精度要求、地图主题等因 素。
不同比例尺的应用
大比例尺地图适用于详细规划和工程设计，中比例尺地图 适用于资源调查和环境评估，小比例尺地图适用于战略规 划和宏观分析。
用倍数或分数
例如，“1/4”或“4:1”都表示图纸上是实际尺寸的1/4。
图形表示法
用比例尺线
在图纸上用不同长度的线段表示实际尺寸的比例关系。
用方格纸
在图纸上用方格纸表示实际尺寸的比例关系。
03
比例尺在地图中的应用
地图的分类与比例尺的选择
01
02
03
按区域范围分类
世界地图、国家地图、地 区地图等。
比例尺的种类
数字比例尺
用数字表示图上距离与实际距离 的比值，例如1:100表示图上1单 位长度代表实际100单位长度。
文字比例尺
用文字描述图上距离与实际距离的 比值，例如“一比一百”表示图上 1单位长度代表实际100单位长度 。
图解比例尺
用图形和符号表示图上距离与实际 距离的比值，通常用于军事地图或 航空地图。
不同比例尺地图的精度与用途
大比例尺地图
主要用于城市规划、交通 规划、水利工程等领域的 详细规划设计。
中比例尺地图
主要用于土地资源利用、 环境监测、地质勘探等领 域的规划和监测。
小比例尺地图
主要用于宏观区域的研究 、分析和决策，如军事战 略分析、经济区划等。
04

地图基本要素PPT课件-完美版

地图基本要素PPT课件-完美版

㈡根据大熊座寻找北极星：
1.北极星指示正北方向
2.北极星的地平高度=当地的纬度 3.方法：
北斗七星勺头从天璇到天枢连 线延长5倍
利用北极星指示方向
北极星
北斗七星
二、根据地形地物辨别方向：
1.积雪融化速度的不同： 北半球：朝北比朝南融化慢
2.植物枝叶： 向阳：茂盛 背阳：树干上常有苔藓
3.树木年轮：向阳年轮间距较大
我国北方林区：南侧年轮间距较大
4.房屋朝向： 北半球房屋多为坐北朝南
三、用卫星导航系统确定方向 GPS卫星导航系统
北斗导航系统
四、用罗盘确定方向
1、罗盘保持水平 2、不尺是指上图上距离比实地距离缩小的程度
比例尺
图上距离 =
实地距离
比例尺的表示方法： 线段式、文字式、数字式
图例和注记
归纳与总结
地图的三个要素 一、比例尺 1.比例尺=图上距离/实际距离 2.表示方式:线段式;数字式;文字式 二、方向： 辨别方向的三种方法 1.利用指向标判读 2.利用经纬网判读 3.无指向标和经纬网通常是用“上北下南,左西右东”定
方向 三、图例和注记 常用的图例符号有统一的规定,要熟悉
（4）汇报交流，师生评议。
（5）教师小结。阅读了鲁迅先生的文 章，认 识了鲁 迅这位 伟大的 文学家 、思想 家和革 命家， 希望同 学们能 从他的 身上汲 取力量 ，超越 自我。
2、交流体会含义深刻的句子。
（ 1）学生读教材中的内容，谈理解 。
师：含义深刻的句子表面是一层意思 ，却暗 含着更 深的意 义。那 么本组 课文中 有哪些 类似的 句子， 我们都 是用什 么方法 去理解 这些句 子的？
（2）学生找句子，交流体会方法。

苏教版小学六年级下册数学课件 《比例尺》比例PPT课件(第1课时)

苏教版小学六年级下册数学课件 《比例尺》比例PPT课件(第1课时)
15 30 45
教学新 知
【例1】将下列线段比例尺转换成数值比例尺。
【讲解】从线段比例尺可以看出，图上1 厘米的距离相当于实际距离400米，也就 是40000厘米，所以数值比例尺就是 1:40000。 【方法小结】从线段比例尺中找出图上1 厘米对应的实际距离，并将实际距离的单 位改写成与图上距离的单位一致，最后写
8:36000000=1:4500000
课后习 题
1.选择正确答案的序号填在括号里。
（1）东村到西村的实际距离是5千米，画在
一幅平面图上是
A
2厘米，这幅平面图的比例尺是（）。
A. 2:5 B. 1:2500C. 1:250000
（2）一幅地图的比例尺B 是 0└───┴───┴───┘60米,表示
课堂练
习
6. AB两地相距480千米，画在图上是15厘米，这幅 图的比例尺是多少？
15:48000000=1:3200000
7.在照片上小华的身高是5厘米，她的实际身高是1.6
米。这张照片的比
例尺是多少？
5:160=1:32
8.甲、乙两地的实际距离是360千米，画在图上只有8
厘米，求这幅图的
比例尺。
第四单元 比例
4.3比例尺 第1课时
课题引 入
（1）在测量教室的长和宽后, 能把它在图纸 上画出来吗？ （2）你们知道中华人民共和国地图是怎么 绘制出来的吗？
教学新 知
人们在绘制地图和平面图时,往往因为纸的大 小有限,不可能按实际的大小画在图纸上，经 常需要把实际距离缩小一定的倍数以后再画 成图。今天我们一起来研究比例尺的问题。
（1）已知学校到汽车站的实际距离是600米（图上3 厘米），求这幅平
面图的比例尺。 3:60000=1:20000

地图比例尺 ppt课件

地图比例尺 ppt课件

例2: 将1：10000的某幅地图，表示的范围不变
图幅放大为原图的4倍，则新图的比例尺
为（ C ） A.比例尺不变 B.1︰2000
C. 1:5000
D.1:40000
3、大小： 比例尺的大小就是比值的大小 注意: 1.地图上比例尺中分母愈大,比例尺愈小。 2.图上一厘米代表的实地距离愈长,比例尺愈小。
2、地图的分类：政区图，地形图、气候图、交通
图、人口图、历史地图等
3、地图的用途：旅游、航空、航海、军事、施工
等
二、地图上的三要素
1、比例尺 2、方向 3、图例和注记
（一）、地图上的比例尺：
1、概念：表示图上距离比实地距离缩小的 程度 又叫缩尺
2、公式： 比例尺=图上距离／实地距离
注意:（1）.比例尺只表示距离缩小的程度,不表示面积 缩小的程度.
三
要 素
方向 按指向标定方向：一般指向标的箭头
指向 北方 。
按经纬网定方向：经线指示 南北，纬线
指示 东西。 图例和注记：图例是表示地球事物的符号；
注记是表示地理事物的 文字或。数字
形成性检测
1.用长20cm宽5cm的图纸绘制下列国家的政区
图，比例尺最大的是（ A ）
A.新加坡
B.日本
C.印度
D.中国
A、1/30000
B、1/300000
C、1/3000000
D、1/30000000
注意： １、比例尺的放缩问题：
放缩（了）n 倍，则＊（n＋１） 放缩到（为）n 倍，则＊n ２、比例尺的放缩指长度的放缩，而图幅的放缩 指面积的放缩．如果范围相同，比例尺放缩 到原图的 n 倍，图幅放缩到原图的 n２倍。
（2）.比例尺本身无单位,但比例尺的图上距离和 实地距离均以厘米为单位,比例尺以外的实 地距离一般以千米为单位.

《比例尺》比例PPT教学课件

《比例尺》比例PPT教学课件

例
一幅图中，荷花村到杏花村的图上距 离为2.5厘米，表示实际距离10千米。求
这？幅图要的求图比上例尺距离。与实际距离的比，能不能直接用题中给
因为图出上距的离两和实个际数距离列单式位不？同为，要什先么把题？中应实际该距怎么办？
离的千米数化成厘米数，再根据 图上距离 ＝比例尺，求
出这幅图的比例尺。
实际距离
比例尺1：1000的意1思是： (1)图上距离是实际11距0000离00的（
）；
(2)实际距离是图上距离10的00（ 10
）倍；
(3)图上1厘米的线段，表示实际（
）
厘米，即
（ ）米的实际距离。
练 习
1.说出下列比例尺表示的意思
1：地图的比 例尺吗？说说它表示的意 思。
3. 一个圆柱形零件的高是5mm，在图纸上的高是2cm， 这幅图纸的比例尺是多少？
规范解答：
图上距离∶实际距离＝比例尺
2 cm＝20 mm 20∶5＝4∶1 答：这幅图纸的比例尺是4∶1。
4. 甲、乙两地相距640千米，在图上只有32厘米。乙、丙两 地在图上相距12厘米，乙、丙两地实际相距多少千米？
图上1cm表示实际 距离200m。
2.两张不同的图纸，A图纸的比例尺是1∶2000，B图纸的比例尺 是1∶500。那么，这两张图纸上3cm长的线段表示的实际长度 各是多少米？
A图纸：图上1cm表示实际距离2000cm，也就是 1cm表示20m。 20×3＝60（m）
B图纸：图上1cm表示实际距离500cm，也就是 1cm表示5m。 5×3＝15（m）
规范解答：
640千米=64000000厘米
24000000厘米=240千米 答：乙、丙两地实际相距240千米。

《用比例尺绘制平面图》比例

《用比例尺绘制平面图》比例
在绘制完主要轮廓和细节后，可以添加一些细节部分，如阴影线、标识符号等，以增强图形的视觉效 果。
添加注释
在图纸上添加注释可以对图纸进行说明或标注，以便更好地理解图纸内容。注释可以包括文字说明、 符号标识等。
03
用比例尺绘制平面图的示 例
绘制房间平面图
确定房间尺寸
首先需要测量房间的长度、宽度和 高度，并记录下来。
感谢您的观看
THANKS
选择一个合适的比例尺，比如1:500，这意 味着图纸上的1单位长度代表实际的500单 位长度。
绘制建筑轮廓
标注尺寸和细节
在图纸上按照比例尺绘制出建筑的轮廓，包 括门窗的位置。
在图纸上标注出建筑的尺寸，以及门、窗和 其他细节的位置。
绘制电路图
确定电气元件尺寸
测量电气元件的尺寸，如电 阻、电容、电感等。
详细描述
在绘制平面图时，需要注意精度和细节， 例如使用正确的比例尺、精确的尺寸和清 晰的标注等。这些细节能够提高绘图的质 量和可读性，使得其他人能够更好地理解 和使用这个平面图。
选择合适的比例尺和图纸尺寸
总结词
选择合适的比例尺和图纸尺寸能够使平面图 更加实用和美观。
详细描述
在绘制平面图时，需要根据实际情况选择合 适的比例尺和图纸尺寸。比例尺的选择应该 根据平面图的用途和范围来确定，而图纸尺 寸应该根据实际情况来选择，以便于平面图 的使用和展示。同时，合适的图纸尺寸还可
选择比例尺
选择一个合适的比例尺，比 如1:1000，这意味着图纸上 的1单位长度代表实际的 1000单位长度。
绘制电路图
在图纸上按照比例尺绘制出 电路图，标注出各个电气元 件的位置和连接方式。
标注尺寸和参数
在图纸上标注出电气元件的 尺寸和参数，以及电路的电 压和电流等参数。

《比例尺》比例PPT(第1课时)

《比例尺》比例PPT(第1课时)
接用除法求出实际距离。
（4）根据比例尺和图上距离，求实际距离，可以 用图上1个单位长度表示的距离乘几个单位， 就是几个图上单位长度表示的实际距离来求， 也可以根据比例尺的意义列比例来求。
1、两张不同的图纸，A图纸的比例尺是1:2000，B 图纸的比例尺是1:500。那么，这两张图纸上 3 cm长的线段表示的实际长度各是多少米？ （选自教材P23 T4）
答：两地之间的实际距离约是1020千米。
方法二
解：设两地之间的实际距离约是x厘米。
3 x
＝
1 34000000
x＝3×34000000
x＝102000000
102000000 cm＝1020 km
答：两地之间的实际距离约是1020千米。
方法三
根据“图上距离∶实际距离＝比例尺”可以
推出“：实际距离＝图上距离÷比例尺”。因此，
1920 km＝192000000 cm
20:192000000＝1:9600000
答：这幅地图的比例尺是20:192000000＝1:9600000。
3、学校操场上的一条直跑道长210米，画在图纸 上为30厘米，这幅图纸的比例尺是多少？
210 m＝21000 cm 30 cm∶21000 cm＝1∶700
A图纸：图上1 cm表示实际距离2000 cm，也 就是1 cm表示20 m。
20×3＝60（m）
B图纸：图上1 cm表示实际距离500 cm，也 就是1 cm表示5 m。
5×3＝15（m）
2、
（1）街心花园到学校的实际距离是1000 m，图上距
离是 4 cm；那么，图上距离1 cm 表示的实 际距离是 250 cm，这个示意图的比例
距离。
如果已知比例尺和图上距 离，如何求实际距离呢？
