SCDN-3800圣春地暖混水温控中心产品说明书

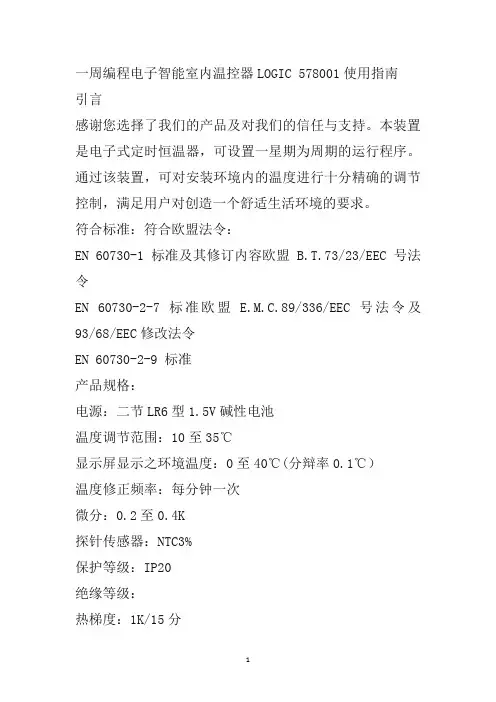

一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。

本装置是电子式定时恒温器，可设置一星期为周期的运行程序。

通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。

符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟 B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。

（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。

电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。

恒温装置说明书一：原理制冷压缩机排出高温制冷剂蒸汽，高温蒸汽在冷凝器内部充分与冷却水进行热交换，冷却后的制冷剂液体保持0-5℃的过冷度，干燥过滤器对流动的制冷剂进行过滤干燥处理，膨胀阀对制冷剂起减压作用，直接控制蒸发器氟利昂流量，制冷剂在蒸发器中吸热作功，降低水箱水的温度，当恒温水箱中水温高于上限设定值时，启动压缩机制冷，当水温低于上限设定值时，压缩机停止工作。

二：运行初次运行前需检查冷却水进水阀管路是否畅通、补水阀管路是否畅通、水箱水位是否达到运行标准及电路是否接好（380V和220V两个回路都正常）。

待一切正常后，恒温控制面板上“装置停止”带灯（红色）按钮亮，然后按下恒温控制面板上的“装置启动”按钮（指示灯（绿色）亮），恒温运行。

运行前需将温控仪进行设定：1、工作温度设定：按SET键3下，调节范围：25℃；2、温差设置：同时按▲键和▼键3秒，调节范围±0.5℃指示灯（温控仪左上角）（压机）上电延时期间闪烁，当闪烁停止后，压机工作。

三：故障1、“相序错误”：调换恒温控制柜380V进线端子的任意两相2、“故障报警”：消除热继电器的故障（按复位键），同时适当调大热继电器的过热电流3、“冷却水断流”：检查外接冷却水的阀门是否关闭，此阀门务必保持常开。

4、“水槽液位低”：检查补水阀门是否打开，补水电磁阀是否动作5、“压缩机启动后便停止”：观察控制面板下面的高低压压力表的数值（正常运行时，低压》3bar，高压《20bar）：1、如果高压》20bar，则需通过充气口（低压口上），放出制冷剂，放一次启动一次，直到正常运行为止。

2、如果低压《3bar，则制冷剂泄漏，检查漏点，补充制冷剂。

3、如果低压《3bar，高压》20bar，则说明制冷回路（含有过滤器，视夜镜和膨胀阀那段）有堵，拆卸后，根据情况更换元件，重新保压24小时，检查漏点。

在无漏点的情况下，抽取管道真空，充制冷剂，启动压缩机。

（最常见故障）6、“压缩机故障损坏”：冷却水出口阀门关闭，外接冷却水循环停止，冷凝器无法换热，压缩机不断运行制冷，导致低压管内部和蒸发器结霜，压缩机烧毁。

地板采暖分集水器
分集水器属于智能型分集水器，其各供回水管路均内置了调节阀芯，对有自动温控要求的房间所对应的回路上可安装执行器、室内安装温控器，用户可根据需要可自行设定室温，温控器会自动检测房间温度，并向执行器发送信号，决定阀门的开关，以达到室内恒温、舒适节能的目的。

产品特点
● 优质黄铜锻造，表面为磨砂面，实用美观
●供水管均有内置控制阀芯，可根据房间大小任意调节流量
●回水管可配电热执行器，自动控温，控制方便
●温度分布均匀，室温变化平稳，各房间自行设定与控制
●分集水器安装带有简洁、美观、稳固的支架，便于安装，节省安装时间和空间
技术指标
●公称压力：1.0Mpa
●介质温度：0～95℃
●介质：水
●分支路中心距：50mm
●分支管路数量：2～8环路
●主管口径：DN25(1″)、DN32(1 1/4″)
●支管口径：Φ1216、Φ1620
●阀芯行程：4.5mm。

地暖温控器说明书尊敬的用户：感谢您选择我们的地暖温控器，为了让您能够正确、安全、有效地使用本产品，充分享受地暖系统带来的舒适体验，请您在使用前仔细阅读本说明书。

一、产品概述本地暖温控器是一款专门用于控制地暖系统温度的设备，它采用了先进的温度感应技术和智能控制算法，能够精确地测量室内温度，并根据您设定的温度值自动调节地暖系统的工作状态，从而实现舒适、节能的供暖效果。

二、产品特点1、精准控温：能够精确地将室内温度控制在您设定的范围内，误差不超过±05℃。

2、智能编程：支持多时段温度设定，您可以根据自己的生活习惯和作息时间，提前设置好不同时间段的温度，实现个性化的供暖方案。

3、节能模式：具有节能功能，当室内温度达到设定值后，会自动降低地暖系统的功率，从而达到节能的目的。

4、大屏幕显示：配备了清晰的大屏幕液晶显示屏，能够直观地显示当前室内温度、设定温度、工作模式等信息。

5、操作简便：按键设计简洁明了，功能一目了然，方便您轻松操作。

三、技术参数1、工作电压：AC 220V ±10% 50/60Hz2、负载电流：≤16A3、温度测量范围：0 50℃4、温度设定范围：5 35℃5、控温精度：±05℃四、安装方法1、选择合适的安装位置：地暖温控器应安装在室内温度较为均匀的地方，避免安装在阳光直射、靠近门窗、热源或冷源附近的位置。

建议安装高度为 14 15 米，方便操作和观察。

2、安装底座：使用螺丝将底座固定在墙面上。

3、连接线路：将地暖温控器的电源线、控制线和传感器线按照说明书上的指示连接到相应的端子上，确保连接牢固，无松动。

4、安装温控器：将温控器对准底座，轻轻按下，使其卡入底座。

五、操作说明1、开/关机按下“电源”键，温控器开机，屏幕显示当前室内温度和设定温度。

再次按下“电源”键，温控器关机。

2、温度设定按下“升温”或“降温”键，可调整设定温度。

每按一次，温度增加或减少 1℃。
