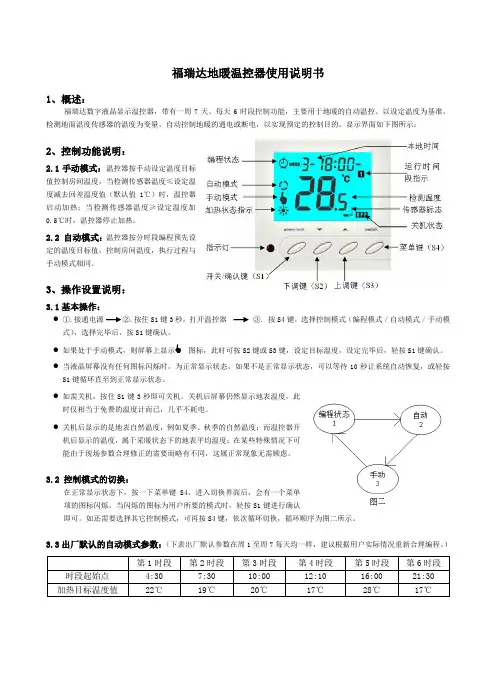

福瑞达地暖温控器使用说明书
1、概述：
福瑞达数字液晶显示温控器，带有一周7天、每天6时段控制功能，主要用于地暖的自动温控。
以设定温度为基准，检测地面温度传感器的温度为变量，自动控制地暖的通电或断电，以实现预定的控制目的。
显示界面如下图所示：
2、控制功能说明：
2.1手动模式：温控器按手动设定温度
目标值控制房间温度，当检测传感器温度≤设
定温度减去回差温度值（默认值1℃）时，温
控器启动加热；当检测传感器温度≥设定温度
加0.5℃时，温控器停止加热。
2.2 自动模式：温控器按分时段编程预
先设定的温度目标值，控制房间温度，执行过
程与手动模式相同。
3、操作设置说明：
3.1基本操作：
①.接通电源②.按住S1键3秒，打开温控器③. 按S4键，选择控制模式（编程模式／自动模
式／手动模式），选择完毕后，按S1键确认。
如果处于手动模式，则屏幕上显示图标，此时可按S2键或S3键，设定目标温度，设定完毕后，轻按S1键确认。
当液晶屏幕没有任何图标闪烁时，为正常显示状态。
如果不是正常显示状态，可以等待10秒让系统自动恢复，或轻按S1键循环直至到正常显示状态。
如需关机，按住S1键3秒即可关机。
关机后屏幕仍然显示地
表温度，此时仅相当于免费的温度计而已，几乎不耗电。
关机后显示的是地表自然温度，例如夏季、秋季的自然温度；
而温控器开机后显示的温度，属于采暖状态下的地表平均温度；在某些特
殊情况下可能由于现场参数合理修正的需要而略有不同，这属正常现象无
需顾虑。
3.2 控制模式的切换：
在正常显示状态下，按一下菜单键S4，进入切换界面后，会有一个
菜单项的图标闪烁，当闪烁的图标为用户所要的模式时，轻按S1键进行确认即可。
如还需要选择其它控制模式，可再按S4键，依次循环切换，循环顺序为图二所示。
3.3出厂默认的自动模式参数：（下表出厂默认参数在周1至周7每天均一样，建议根据用户实际情况重新合理编程。
）
第1时第2时第3时第4时段第5时第6时
3.4 编程方法： 在正常显示状态下，轻按S4键， 当 图标闪烁时，轻按一下S1键：
a)
首先进入的是本地时间校准，用户可轻按S4键，依次循环选择：周几→小时→分钟，再通过S2、S3键进行
修改，全部校准完后，轻按一下S1键进行确认；
b)
当上述校准完毕后，轻按一下S1键，则进入周1时间段编程设定，屏幕的右侧标有时段显示，提示当前正
处于的时段值。
通过轻按S4键，依次循环选择：每个时段的起始时间（时、分）→设定的温度→时段。
其中，时间与温度的数值，可以通过S2、S3键进行修改；起始时间中分钟的调整方式为00、10、20、30、40、50分钟。
全部设定完后，轻按一下S1键总确认；
c)
上述周1时间段编程完后，轻按一下S1键总确认，则进入周2时间段编程设定，按b)方法设定完周2每个
时段的启始时间与目标温度，全部设定完后轻按一下S1键；
d)
重复操作b)、c)，完成一周7天，每天6时段的启始时间及段内设定温度，等周7设定完后，按S1键退出
并保存所有设定的参数。
【提示：温控器编程时数据很多，容易记乱出错。
建议提前将目标参数书面写出，对照书面目标数据调整温控器。
】
内容 说明 注意事项：
1. 所有接线安装事项，必须在断电下完成，以免人身触电或设备
烧毁。
2. 温控器外壳安装及接线过程，必须由福瑞达专业人员完成。
3.
使用过程中，供电电源偶尔有严重的瞬间抖动干扰，容易造成
温控器出现黑屏、无法操作等死机现象，此时可请专业人员重新拆装温控器，使面板和排线脱离，取下面板，等待10秒后重新安装，即可恢复正常。
供电电源 AC220V ±
10
％
50/60HZ
控制范围 0℃～99.5℃
控制精度 ±1℃ 自身功耗 ≤1W (待机功耗) 外壳材料 PC+ABS 阻燃材料
辅助功能
参数
设定范围
出厂 默认值
备注
功能描述
地表高温保护
OF 、 35℃～70℃
45℃
OF 关闭高温保护； 开启高温保护功能时，
相应的数字就是保护温度设置值。
按S2、S3键数值可在35℃～70℃之间任意设置。
当检测到地表传感器温度＞保护温度设置值时，温控器停止工作，不再继续加热，标志闪烁；
当地表传感器温度下降幅度达到5℃时，高温保护功能自动关闭，系统恢复正常运行，标志恢复正常。
自动恒温／防冻保护开
关
OF/ON
OF
为OF 时，本功能关闭； 为ON 时，本功能开启。
如果打开此功能，则当温控器处于待机状态时，自动检测地表温度，一旦低于防冻/恒温设定值，则自动开启地暖加热，升温幅度达到3℃
恒温／防冻温度的设定
值
0℃～
30℃
5℃
防冻温度默认为5℃，
按S2、S3键数值可在0℃～
30℃之间任意设置。
时，停止加热，同时系统恢复为待机状态。
本功能可用于始终维持室内最低温度，如运
行于5℃可防冻，运行于10℃可确保室内不凉。
掉电记忆
与上电自动运
行OF/ON OF
为OF时，本功能关闭；
为ON时，本功能开启。
开启本功能后，当温控器正常开机工作时，
如果突然电网停电、然后重新送电，则温控器会
自动开机并按掉电瞬间之前的状态自动恢复运
行。
加热指示
灯
（红色）OF/ON ON
为ON时，指示灯功能
开启；
为OF时，指示灯功能
关闭。
本功能开启后，地暖加热时指示灯常亮；地
暖保温不加热时指示灯熄灭。
它与屏幕指示同
步。
