向阳花碳纤维地暖，客户使用手册1.温控器的调节（1）各类按键的功能“”开关键：地暖开启与关闭“M”模式键：可调节进入编程模式或手动模式“F”时钟键：可对时间星期进行调节“ △”“ ▽”上下调节键：可对时间、温度上下调节。
（2）时钟调整按“F ”键，按“点或“ 键进行调节重复以上操作可调节时、分以及星期（3）温度的设置在正常开机工作状态下，按“ △'或“它键可进行温度的设定，每按一次温度变化1度。
（4）地温保护①同时按“ △” “寸’键6秒，可切换到地温的显示状态。
②按“ △”或“ ▽”可对地面的保护温度进行调节。
（5）7天编程①按“F”键6秒，进入编程模式。
②按“ F”键，进入星期一的第一个时间段。
通过“乙” “ ▽”键对第一个时间段进行设定。
再按“ F”键可设定该时间段的温度。
③重复按“ F”键可对第二个时间段、第三个时间段一直到第六个时间段进行设定重复以上②③操作对星期二、三、四、五、六、日进行设定。
（6）手动模式手动模式也就是实时运行模式（见下图）按M键进行切换，以上几点（除第 5 点）的方法进行调节。
（7）按键锁：长按开机键与M键6秒，按键上锁，显示“ LOC,所有按键无效。
再次长按开机键与“M”键6秒解锁。
2.科学的使用温控器(1)开启温控器。
(2)看温控器显示的室温，选择按上调或下调键将设定的温度高于室温2-3度。
(3)按模式键选择手动模式。
(4)操作完成保持连续工作48小时。
(5)以后每隔24小时，温控器上调2-3度，直至室温符合要求(16C-20 C)(6)地暖系统设计和使用的温控器为双温双控型，除了温控器本体设置有对室内温度传感器外，同时加带了一条地面温度传感器用于控制和保护地面温度。
地面保护温度的设定对地面装饰材料的不同而设定不同的温度：①地面为瓷砖时，瓷砖的热传导快，可把温度设定为40C -45 C；②地面为木地板时，木地板的热传导性能较差，可把温度设定为50E -55 C。
福瑞达地暖温控器使用说明书1、概述：福瑞达数字液晶显示温控器，带有一周7天、每天6时段控制功能，主要用于地暖的自动温控。
以设定温度为基准，检测地面温度传感器的温度为变量，自动控制地暖的通电或断电，以实现预定的控制目的。
显示界面如下图所示：2、控制功能说明：2.1手动模式：温控器按手动设定温度目标值控制房间温度，当检测传感器温度≤设定温度减去回差温度值（默认值1℃）时，温控器启动加热；当检测传感器温度≥设定温度加0.5℃时，温控器停止加热。
2.2 自动模式：温控器按分时段编程预先设定的温度目标值，控制房间温度，执行过程与手动模式相同。
3、操作设置说明：3.1基本操作：● ①.接通电源②.按住S1键3秒，打开温控器 ③. 按S4键，选择控制模式（编程模式／自动模式／手动模式），选择完毕后，按S1键确认。
● 如果处于手动模式，则屏幕上显示 图标，此时可按S2键或S3键，设定目标温度，设定完毕后，轻按S1键确认。
● 当液晶屏幕没有任何图标闪烁时，为正常显示状态。
如果不是正常显示状态，可以等待10秒让系统自动恢复，或轻按S1键循环直至到正常显示状态。
● 如需关机，按住S1键3秒即可关机。
关机后屏幕仍然显示地表温度，此时仅相当于免费的温度计而已，几乎不耗电。
● 关机后显示的是地表自然温度，例如夏季、秋季的自然温度；而温控器开机后显示的温度，属于采暖状态下的地表平均温度；在某些特殊情况下可能由于现场参数合理修正的需要而略有不同，这属正常现象无需顾虑。
3.2 控制模式的切换：在正常显示状态下，按一下菜单键S4，进入切换界面后，会有一个菜单项的图标闪烁，当闪烁的图标为用户所要的模式时，轻按S1键进行确认即可。
如还需要选择其它控制模式，可再按S4键，依次循环切换，循环顺序为图二所示。
3.3出厂默认的自动模式参数：（下表出厂默认参数在周1至周7每天均一样，建议根据用户实际情况重新合理编程。
）3.4 编程方法：在正常显示状态下，轻按S4键，当图标闪烁时，轻按一下S1键：a)首先进入的是本地时间校准，用户可轻按S4键，依次循环选择：周几→小时→分钟，再通过S2、S3键进行修改，全部校准完后，轻按一下S1键进行确认；b)当上述校准完毕后，轻按一下S1键，则进入周1时间段编程设定，屏幕的右侧标有时段显示，提示当前正处于的时段值。
向阳花碳纤维地暖，客户使用手册1.温控器的调节（1）各类按键的功能“”开关键：地暖开启与关闭“Μ”模式键：可调节进入编程模式或手动模式“F”时钟键：可对时间星期进行调节“”“”上下调节键：可对时间、温度上下调节。
（2）时钟调整按“F ”键，按“”或“”键进行调节重复以上操作可调节时、分以及星期（3）温度的设置在正常开机工作状态下，按“”或“”键可进行温度的设定，每按一次温度变化1度。
（4）地温保护①同时按“”“”键6秒，可切换到地温的显示状态。
②按“”或“”可对地面的保护温度进行调节。
（5）7天编程①按“F”键6秒，进入编程模式。
②按“F”键，进入星期一的第一个时间段。
通过“”“”键对第一个时间段进行设定。
再按“F”键可设定该时间段的温度。
③重复按“F”键可对第二个时间段、第三个时间段一直到第六个时间段进行设定重复以上②③操作对星期二、三、四、五、六、日进行设定。
（6）手动模式手动模式也就是实时运行模式（见下图）按M键进行切换，以上几点（除第5点）的方法进行调节。
（7）按键锁：长按开机键与Μ键6秒，按键上锁，显示“LOC”，所有按键无效。
再次长按开机键与“Μ”键6秒解锁。
2.科学的使用温控器（1）开启温控器。
（2）看温控器显示的室温，选择按上调或下调键将设定的温度高于室温2-3度。
（3）按模式键选择手动模式。
（4）操作完成保持连续工作48小时。
（5）以后每隔24小时，温控器上调2-3度，直至室温符合要求（16℃-20℃）（6）地暖系统设计和使用的温控器为双温双控型，除了温控器本体设置有对室内温度传感器外，同时加带了一条地面温度传感器用于控制和保护地面温度。
地面保护温度的设定对地面装饰材料的不同而设定不同的温度：①地面为瓷砖时，瓷砖的热传导快，可把温度设定为40℃-45℃；②地面为木地板时，木地板的热传导性能较差，可把温度设定为50℃-55℃。
如有特殊情况，室内设定温度上不去，而导致用电量的增加，如果出现这样的情况可按如下方法操作：(1)查看设定温度是否过高，可适当调低设定温度。
地暖温控器说明书尊敬的用户：感谢您选择我们的地暖温控器，为了让您能够正确、安全、有效地使用本产品，充分享受地暖系统带来的舒适体验，请您在使用前仔细阅读本说明书。
一、产品概述本地暖温控器是一款专门用于控制地暖系统温度的设备，它采用了先进的温度感应技术和智能控制算法，能够精确地测量室内温度，并根据您设定的温度值自动调节地暖系统的工作状态，从而实现舒适、节能的供暖效果。
二、产品特点1、精准控温：能够精确地将室内温度控制在您设定的范围内，误差不超过±05℃。
2、智能编程：支持多时段温度设定，您可以根据自己的生活习惯和作息时间，提前设置好不同时间段的温度，实现个性化的供暖方案。
3、节能模式：具有节能功能，当室内温度达到设定值后，会自动降低地暖系统的功率，从而达到节能的目的。
4、大屏幕显示：配备了清晰的大屏幕液晶显示屏，能够直观地显示当前室内温度、设定温度、工作模式等信息。
5、操作简便：按键设计简洁明了，功能一目了然，方便您轻松操作。
三、技术参数1、工作电压：AC 220V ±10% 50/60Hz2、负载电流：≤16A3、温度测量范围：0 50℃4、温度设定范围：5 35℃5、控温精度：±05℃四、安装方法1、选择合适的安装位置：地暖温控器应安装在室内温度较为均匀的地方，避免安装在阳光直射、靠近门窗、热源或冷源附近的位置。
建议安装高度为 14 15 米，方便操作和观察。
2、安装底座：使用螺丝将底座固定在墙面上。
3、连接线路：将地暖温控器的电源线、控制线和传感器线按照说明书上的指示连接到相应的端子上，确保连接牢固，无松动。
4、安装温控器：将温控器对准底座，轻轻按下，使其卡入底座。
五、操作说明1、开/关机按下“电源”键，温控器开机，屏幕显示当前室内温度和设定温度。
再次按下“电源”键，温控器关机。
2、温度设定按下“升温”或“降温”键，可调整设定温度。
每按一次，温度增加或减少 1℃。

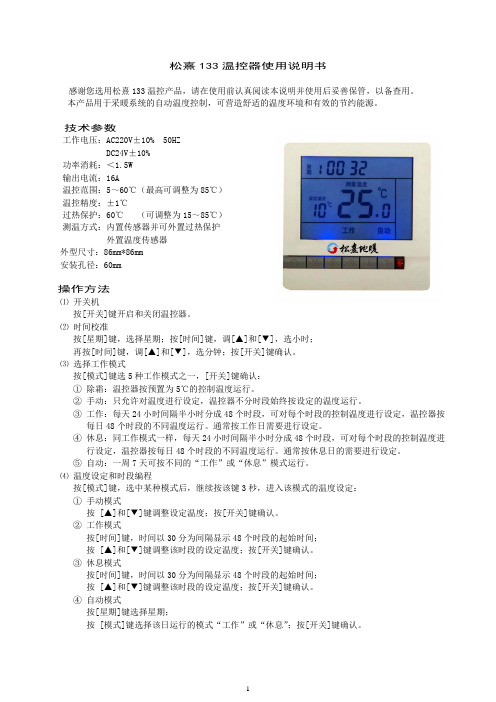

松熹133温控器使用说明书感谢您选用松熹133温控产品，请在使用前认真阅读本说明并使用后妥善保管，以备查用。
本产品用于采暖系统的自动温度控制，可营造舒适的温度环境和有效的节约能源。
技术参数工作电压：AC220V±10% 50HZDC24V±10%功率消耗：＜1.5W输出电流：16A温控范围：5～60℃（最高可调整为85℃）温控精度：±1℃过热保护：60℃（可调整为15～85℃）测温方式：内置传感器并可外置过热保护外置温度传感器外型尺寸：86mm*86mm安装孔径：60mm操作方法⑴开关机按[开关]键开启和关闭温控器。
⑵时间校准按[星期]键，选择星期；按[时间]键，调[▲]和[▼]，选小时；再按[时间]键，调[▲]和[▼]，选分钟；按[开关]键确认。
⑶选择工作模式按[模式]键选5种工作模式之一，[开关]键确认：①除霜：温控器按预置为5℃的控制温度运行。
②手动：只允许对温度进行设定，温控器不分时段始终按设定的温度运行。
③工作：每天24小时间隔半小时分成48个时段，可对每个时段的控制温度进行设定，温控器按每日48个时段的不同温度运行。
通常按工作日需要进行设定。
④休息：同工作模式一样，每天24小时间隔半小时分成48个时段，可对每个时段的控制温度进行设定，温控器按每日48个时段的不同温度运行。
通常按休息日的需要进行设定。
⑤自动：一周7天可按不同的“工作”或“休息”模式运行。
⑷温度设定和时段编程按[模式]键，选中某种模式后，继续按该键3秒，进入该模式的温度设定：①手动模式按 [▲]和[▼]键调整设定温度；按[开关]键确认。
②工作模式按[时间]键，时间以30分为间隔显示48个时段的起始时间；按 [▲]和[▼]键调整该时段的设定温度；按[开关]键确认。
③休息模式按[时间]键，时间以30分为间隔显示48个时段的起始时间；按 [▲]和[▼]键调整该时段的设定温度；按[开关]键确认。
④自动模式按[星期]键选择星期；按 [模式]键选择该日运行的模式“工作”或“休息”；按[开关]键确认。
skrid地暖面板说明书
1、按下温控开关中间的电源开关键开启温控开关。
2、根据温控器显示盒显示的温度左边为室温，右边为设置温度，选择按上调或下调键将设定温度设定在高于室温2-3度。
3、按模式键选择手动模式。
4、操作完成保持连续工作48小时。
5、以后每隔24小时，温控器调升2-3度，直至室温符合要求，（一般设定在18度-20度）。
6、地暖系统设计和使用的温控器为双温双控型，除了温控器本体设置有对室内温度传感器外，同时加带了一条地面温度传感器用于控制和保护地面温度。
地暖的首次开启须先将进水温度控制在20度左右，经过10-15个小时的适应后再将水温调制30-40度，在此温度上要运转10-15小时再进行升温到45-50度水温
室内温控器首次调到10度或与室温相同的温度，保持24小时，然后再将温度调高3-5度，不宜过高，继续保持24小时，到了第三个工作日再调高3-5度，基本可以达到所需的温度了。
如果不能，则继续保持24小时，等第四个工作日再调高。
这个过程是比较缓慢的，主要是为了让混凝土与地面装饰层充分适应的过程。
否则一下子把温度调的很高，升温很快，混凝土的膨胀也就很快，容易引起地面开裂。
这是地暖要24小时开着的主要原因。
地暖壁挂炉温控面板使用说明一、产品介绍随着人们对生活品质的提高，在冬季采暖方面取暖的方法也不断革新，将取暖设备安装于地面装饰层以下，或以壁挂炉的方式，使热量从墙壁，地下散发出来使人得到舒适的室温。
地暖壁挂炉温控器就是为控制这一取暖设备而研制的一种产品，它可以根据人们的需要分时段的设置开关机或房间温度，从而实现采暖的智能化。
北大信研院物联网研究中心基于自主研发的ATM8F8040K芯片，推出地暖壁挂炉温控器的解决方案。
该设计方案在设定-控温的基础上，设计了可编程选项，即在用户自行编程后，在特定时间段使设定温度变化至特定值，以实现无人化温度控制。
具体方案可以根据用户需求，进行LCD显示内容以及控制内容的详细定制，以适应更多产品与场景。
应用场景：壁挂炉，地暖气等。
二、界面说明主界面显示如下图所示：1.当前空间的实际温度。
2.控制输出标志。
3.手动/编程自动模式标志。
4.系统时间。
5.当前设定的温度值。
6.星期显示。
二、按键说明按键详细说明1.开关按键功能：对面板与接入设备的控制进行开关操作。
显示：关闭时屏幕将息屏；开启时候屏幕会显示默认的主屏幕，息屏之前操作模式都将退出。
2.模式按键功能：可切换两种模式：1. 手动输入实时温度模式；2. 按已设定的时间段对应的温度来自动控制温度。
模式2中，设定的时间段以及对应的温度都由编程功能按键调出的菜单来进行调整控制。
显示：当屏幕显示标志时，表示已切换至手动设置温度模式；当屏幕显示标志时，表示已切换至编程自动温度控制模式。
3.编程功能按键功能：可进入时间段温度编程模式，继续按下即可进行后续的多段编程。
具体编程进程中，分为工作日的温度编程和周末的温度编程两块，每块可设置六个时间点以及每两个时间点之间的温度。
显示：在编程过程中，显示标志图上的数字代表了六个时间段，时间配置和温度数字会分别闪烁，可用增减键调整值。
工作日编程配置时，屏幕最上方周一至周五会同时亮起；在周末编程配置时，屏幕最上方周六与周日会亮起。

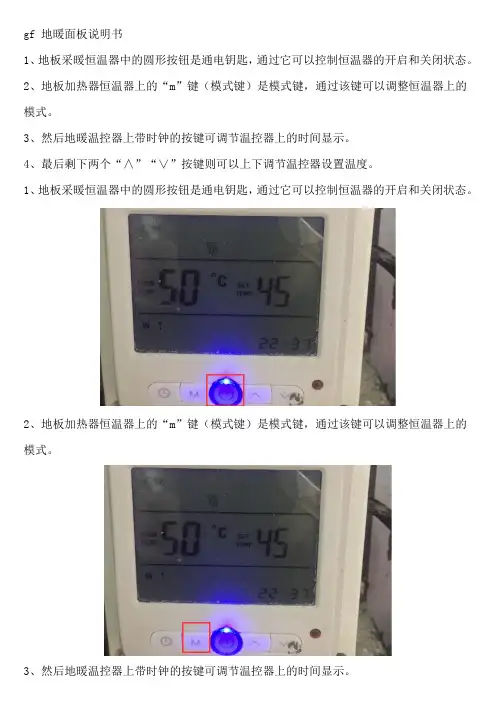

gf 地暖面板说明书
1、地板采暖恒温器中的圆形按钮是通电钥匙，通过它可以控制恒温器的开启和关闭状态。
2、地板加热器恒温器上的“m”键（模式键）是模式键，通过该键可以调整恒温器上的模式。
3、然后地暖温控器上带时钟的按键可调节温控器上的时间显示。
4、最后剩下两个“∧”“∨”按键则可以上下调节温控器设置温度。
1、地板采暖恒温器中的圆形按钮是通电钥匙，通过它可以控制恒温器的开启和关闭状态。
2、地板加热器恒温器上的“m”键（模式键）是模式键，通过该键可以调整恒温器上的模式。
3、然后地暖温控器上带时钟的按键可调节温控器上的时间显示。
4、最后剩下两个“∧”“∨”按键则可以上下调节温控器设置温度。
扩展资料：
地暖温控器的使用注意事项：
1、由于加热电缆存在冷热线相连接头，无论是焊接式或是压接式连接，都需确保在高温、氧化、腐蚀等条件下长期可靠。
过大功率（过大电流）冷热线接头处将可能造成过流风险。
2、由于220V交流电压允许波动值为10%，另因电气线缆老化及电气设备、发热体功率、温控器电流等技术偏差因素，故温控器最大承载功率应大于发热体功率20%。
3、电发热体功率2816W以下，可采用承载电流16A的温控器。
电发热体功率在2816W～3520W之间，应选用承载电流20A的温控器。
如16A电流的温控器：额定电压为220V，预留20%安全系数，理论上最大承载功率为2816W；20A电流的温控器：额定电压为220V，预留20%安全系数，理论上最大承载功率为3520W。
福瑞达地暖温控器使用说明书
1、概述：
福瑞达数字液晶显示温控器，带有一周7天、每天6时段控制功能，主要用于地暖的自动温控。
以设定温度为基准，检测地面温度传感器的温度为变量，自动控制地暖的通电或断电，以实现预定的控制目的。
显示界面如下图所示：
2、控制功能说明：
2.1手动模式：温控器按手动设定温度目标
值控制房间温度，当检测传感器温度≤设定温度减去回差温度值（默认值1℃）时，温控器启动加热；当检测传感器温度≥设定温度加0.5℃时，温控器停止加热。
2.2 自动模式：温控器按分时段编程预先设定的温度目标值，控制房间温度，执行过程与手动模式相同。
3、操作设置说明：
3.1基本操作：
● ①.接通电源
②.按住S1键3秒，打开温控器 ③. 按S4键，选择控制模式（编程模式／自动模式／手动模式），选择完毕后，按S1键确认。
● 如果处于手动模式，则屏幕上显示 图标，此时可按S2键或S3键，设定目标温度，设定完毕后，轻按S1键确认。
● 当液晶屏幕没有任何图标闪烁时，为正常显示状态。
如果不是正常显示状态，可以等待10秒让系统自动恢复，或轻按S1键循环直至到正常显示状态。
● 如需关机，按住S1键3秒即可关机。
关机后屏幕仍然显示地表温度，此时仅相当于免费的温度计而已，几乎不耗电。
● 关机后显示的是地表自然温度，例如夏季、秋季的自然温度；而温控器开机后显示的温度，属于采暖状态下的地表平均温度；在某些特殊情况下可能由于现场参数合理修正的需要而略有不同，这属正常现象无需顾虑。
3.2 控制模式的切换：
在正常显示状态下，按一下菜单键S4，进入切换界面后，会有一个菜单项的图标闪烁，当闪烁的图标为用户所要的模式时，轻按S1键进行确认
即可。
如还需要选择其它控制模式，可再按S4键，依次循环切换，循环顺序为图二所示。
3.3出厂默认的自动模式参数：（下表出厂默认参数在周1至周7每天均一样，建议根据用户实际情况重新合理编程。
）
3.4 编程方法：在正常显示状态下，轻按S4键，当
图标闪烁时，轻按一下S1键：
a)首先进入的是本地时间校准，用户可轻按S4键，依次循环选择：周几→小时→分钟，再通过S2、S3键进行修改，
全部校准完后，轻按一下S1键进行确认；
b)当上述校准完毕后，轻按一下S1键，则进入周1时间段编程设定，屏幕的右侧标有时段显示，提示当前正处于的
时段值。
通过轻按S4键，依次循环选择：每个时段的起始时间（时、分）→设定的温度→时段。
其中，时间与温度的数值，可以通过S2、S3键进行修改；起始时间中分钟的调整方式为00、10、20、30、40、50分钟。
全部设定完后，轻按一下S1键总确认；
c)上述周1时间段编程完后，轻按一下S1键总确认，则进入周2时间段编程设定，按b)方法设定完周2每个时段的
启始时间与目标温度，全部设定完后轻按一下S1键；
d)重复操作b)、c)，完成一周7天，每天6时段的启始时间及段内设定温度，等周7设定完后，按S1键退出并保存
所有设定的参数。
【提示：温控器编程时数据很多，容易记乱出错。
建议提前将目标参数书面写出，对照书面目标数据调整温控器。
】
温控器停止工作，不再继续加热，
护功能自动关闭，系统恢复正常运行，
温不加热时指示灯熄灭。
它与屏幕。
