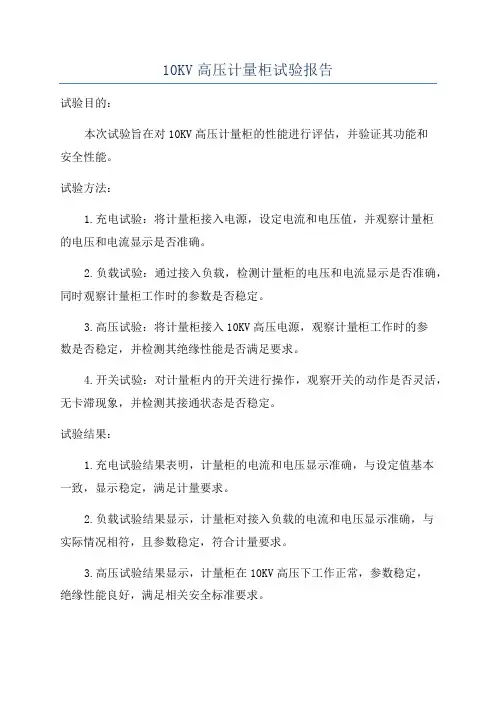

10KV高压计量柜试验报告试验目的：本次试验旨在对10KV高压计量柜的性能进行评估，并验证其功能和安全性能。
试验方法：1.充电试验：将计量柜接入电源，设定电流和电压值，并观察计量柜的电压和电流显示是否准确。
2.负载试验：通过接入负载，检测计量柜的电压和电流显示是否准确，同时观察计量柜工作时的参数是否稳定。
3.高压试验：将计量柜接入10KV高压电源，观察计量柜工作时的参数是否稳定，并检测其绝缘性能是否满足要求。
4.开关试验：对计量柜内的开关进行操作，观察开关的动作是否灵活，无卡滞现象，并检测其接通状态是否稳定。
试验结果：1.充电试验结果表明，计量柜的电流和电压显示准确，与设定值基本一致，显示稳定，满足计量要求。
2.负载试验结果显示，计量柜对接入负载的电流和电压显示准确，与实际情况相符，且参数稳定，符合计量要求。
3.高压试验结果显示，计量柜在10KV高压下工作正常，参数稳定，绝缘性能良好，满足相关安全标准要求。
4.开关试验结果显示，计量柜内的开关动作灵活，无卡滞现象，接通状态稳定，满足操作要求。
结论：通过本次试验评估，可以得出以下结论：1.10KV高压计量柜的电流和电压显示准确，稳定可靠，满足计量要求。
2.计量柜对负载的电流和电压测量准确，参数稳定，满足计量要求。
3.计量柜在10KV高压下工作正常，具有良好的绝缘性能，满足安全标准要求。
4.计量柜内的开关动作灵活，接通状态稳定，满足操作要求。
建议：在使用10KV高压计量柜时1.定期对计量柜进行检测和维护，确保其准确性和可靠性。
2.严格按照操作要求进行开关操作，避免不必要的故障和损坏。
3.对计量柜的绝缘性能进行定期测试，确保其安全可靠性。
以上为本次10KV高压计量柜试验的报告，共计1200字。

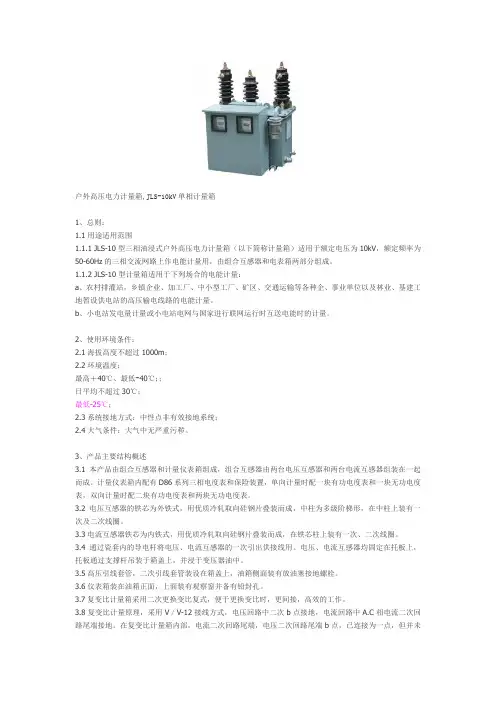

户外高压电力计量箱,JLS-10kV单相计量箱1、总则：1.1用途适用范围1.1.1 JLS-10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。
1.1.2 JLS-10型计量箱适用于下列场合的电能计量：a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。
b、小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。
2、使用环境条件：2.1海拔高度不超过1000m；2.2环境温度：最高＋40℃、最低-40℃；；日平均不超过30℃；最低-25℃；2.3系统接地方式：中性点非有效接地系统；2.4大气条件：大气中无严重污秽。
3、产品主要结构概述3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。
计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
3.2电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
3.3电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。
电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。

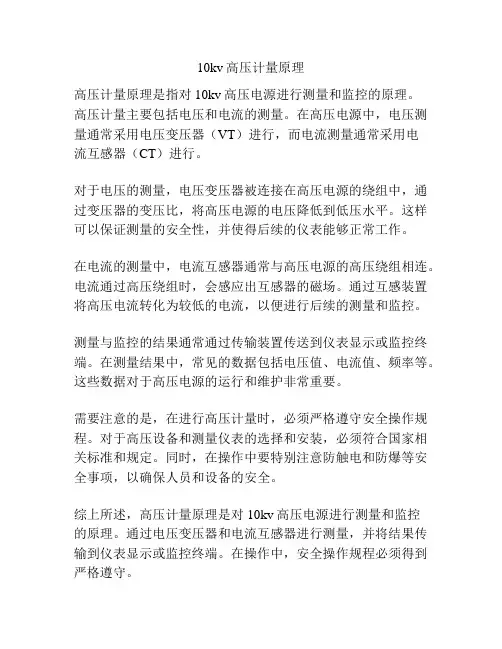

10kv高压计量原理
高压计量原理是指对10kv高压电源进行测量和监控的原理。
高压计量主要包括电压和电流的测量。
在高压电源中，电压测量通常采用电压变压器（VT）进行，而电流测量通常采用电
流互感器（CT）进行。
对于电压的测量，电压变压器被连接在高压电源的绕组中，通过变压器的变压比，将高压电源的电压降低到低压水平。
这样可以保证测量的安全性，并使得后续的仪表能够正常工作。
在电流的测量中，电流互感器通常与高压电源的高压绕组相连。
电流通过高压绕组时，会感应出互感器的磁场。
通过互感装置将高压电流转化为较低的电流，以便进行后续的测量和监控。
测量与监控的结果通常通过传输装置传送到仪表显示或监控终端。
在测量结果中，常见的数据包括电压值、电流值、频率等。
这些数据对于高压电源的运行和维护非常重要。
需要注意的是，在进行高压计量时，必须严格遵守安全操作规程。
对于高压设备和测量仪表的选择和安装，必须符合国家相关标准和规定。
同时，在操作中要特别注意防触电和防爆等安全事项，以确保人员和设备的安全。
综上所述，高压计量原理是对10kv高压电源进行测量和监控
的原理。
通过电压变压器和电流互感器进行测量，并将结果传输到仪表显示或监控终端。
在操作中，安全操作规程必须得到严格遵守。
关于10kV⾼供⾼计电能计量装置接线检查⽅法的研究2019-07-23引⾔：本⽂主要就⾼供⾼计电能计量装置的接线监察⽅法以及⽬前出现的⼀些⽐较常见的问题进⾏分析和详述，对出现接线异常及错误的情况发⽣时如何进⾏处理作出解答，这些对于进⾏电能计量现场⼯作的的电⼒⼯作⼈员来说是⾮常好的借鉴和帮助，对他们了解⼯作提⾼能⼒有⼀定的助⼒。
⼀、前⾔随着电⼒能源的⼴泛运⽤，电⽹的设备装置随之进步了不少，本⽂所要讨论的就是关于10kV⾼供⾼计电能计量装置的接线以及其检查⽅法。
⾸先要说明的是⾼供⾼计电能计量装置的接线⽅法属于⽐较复杂的⼀种，⾮常容易就发⽣错误接线以及计量数据的不准确等问题，这些问题如果处理不好的话，严重者甚⾄会出现电度表的故障情况，所以在进⾏实际⼯作时对计量检查及管理要尤其注意。
对于是第⼀次使⽤安装这种电能计量装置的⽤户，或是将该装置的互感器进⾏更换过的⽤户进⾏接线检查时⼀定要记得关掉电闸，要在不带电的情况下才能进⾏检查⼯作，并且根据标准的接线图对每条线路进⾏核查；对于已经使⽤10kV 的⾼供⾼计电能计量装置有⼀定时间的⽤户来说就需要进⾏定期的检查，以免事故出现，降低设备安全隐患。
⼆、对于10kV⾼供⾼计电能计量装置接线的初步检查⽅法⽬前已知的这种装置的接线错误已经达到了100种左右，其中有种“三相三线”错误接线的类型是占电能计量装置接线错误当中最主要的⼀种。
因⽽在对10kV的⾼供⾼计电能装置接线的初步检查应当按照⼀定的步骤进⾏以确保检查结果的准确性。
⾸先要对电能表的接线处所通过的电压相序进⾏检查，利⽤相序表来确认电压是正相序还是相反的逆相序；接下来就是要使⽤合适的仪表，将电能表接线处的电压和电流这些相关要素进⾏测量，然后根据得出的数据来对电压的对称度和电流平衡度进⾏较为准确的判断；另外还有就是通过电能表转动的⽅向来对⽤电的负荷性质进⾏判断，为了保证准确性，进⾏负荷性质的判断时还需要根据⽤户具体是使⽤的何种电⼒设备等作为判断依据；最后则是利⽤测量所得出的电压电流值等数据根据特定的公式进⾏数学演算，从⽽得出结果。
J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。
1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。
2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。
②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。
★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。
★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。
目次前言 (II)引言.............................................................. 错误!未定义书签。
1范围.. (1)2技术规范编制依据 (1)3术语和定义 (1)3.1电能计量装置 (1)3.2负荷管理终端 (1)3.3配变监测计量终端 (2)3.4集中抄表数据采集终端 (2)3.5集中抄表集中器 (2)3.6电能计量柜 (2)3.7计量表箱 (2)3.8试验接线盒 (2)3.9测控接线盒 (2)4设置原则 (2)5技术要求 (3)5.1电能表配置技术要求 (3)5.2电流互感器技术要求 (3)5.3电压互感器技术要求 (4)5.4电能计量柜技术要求 (5)5.5熔断器技术要求 (7)5.6试验接线盒技术要求 (7)5.7互感器二次回路技术要求 (7)6安装接线要求 (8)6.1电能计量柜的安装及接线要求 (8)6.2电能表的安装要求 (8)6.3负荷管理终端的安装要求 (8)6.4门接点的安装要求 (9)6.5所用电缆及导线安装要求 (9)7概预算编制原则 (9)8适用场合 (10)9设计范围 (10)10编号规则 (10)I前言电能计量是电力安全运行及经营管理的重要环节，其技术和管理水平直接影响供用电各方的公平交易和利益，确保电能计量准确、可靠和公开、公平、公正，是保障供用电各方权益的前提。
南方电网公司为贯彻实施南网中长期发展战略，强化以客户为中心的核心价值观，以提高客户满意度为总抓手，以提升服务效率和质量为着力点，以确保电能计量的准确、规范、可靠为前提，参照国家有关标准和电力行业标准，结合南方电网公司实际，组织开展了南方电网公司电能计量装置典型设计，意在通过推行典型设计，进一步提高电能计量装置技术水平和设计效率，促进电能计量管理水平的提升，降低电能计量装置建设投资和运行维护成本，维护供用电各方的合法权益，促进供用电各方降低消耗、节约能源、改善经营管理和提高经济效益，并为电力用户提供更优质和高效的服务。
城市10kV高压电能计量柜主要设备的选择随着城市的发展和用电负荷的逐步增加，电能计量作为保障用电安全、保障供电质量、合理分配社会资源的基础设施之一，在城市建设中也发挥着越来越重要的作用。
其中，城市10kV 高压电能计量柜是电能计量的重要组成部分之一，主要负责对高压电能进行计量、监测和管理。
选择城市10kV高压电能计量柜主要设备，因此显得尤为重要。
(一)计量柜主要设备的选择1.电能表电能表是计量柜的核心设备，目前市场上主要有电子电能表和电感电能表。
电能表的选型应该根据计量柜的额定电压、额定电流、精度等具体参数进行选取。
同时，还需要考虑计量柜的抗干扰能力、抗电磁干扰能力以及逃跑detect措施等。
2.电流互感器电流互感器是计量柜的另一大核心设备，主要用于将高电压电流变换成可用于计量的一定范围内的小电流。
在选型时，需要考虑其额定电流、精度、谐波等参数，并严格按照相关规范要求进行验收和检测。
3.电压互感器电压互感器主要用于将高电压变成可用于计量的一定范围内的小电压。
其选型同样需要考虑其额定电压、精度等参数，并严格按照相关规范要求进行验收和检测。
4.控制单元控制单元是计量柜的调节核心，主要负责对电能表、电流互感器、电压互感器等设备的控制和管理。
当选择控制单元时，需要考虑它的功能、稳定性、控制能力等各个方面的因素。
(二)技术优势在城市10kV高压电能计量柜主要设备的选择中，需要考虑这些设备的技术优势。
其中，先进的技术和高品质的设备材料是提升设备性能的重要途径。
由于城市10kV高压电能计量柜的使用较长时间，耐用性能有时比技术特性更为重要。
(三)设备安全在城市10kV高压电能计量柜的选型中，设备安全也是一项非常重要的考虑因素。
计量柜内设备的安全性对用电负载的稳定和电能计量的准确性直接有影响。
设备的材料、加工工艺、质量管理等因素都是需要被周密考虑的。
(四)结论在城市10kV高压电能计量柜主要设备的选择中，各种设备的选型需要根据其精确的参数，如额定电压、额定电流、精度等条件来确定。

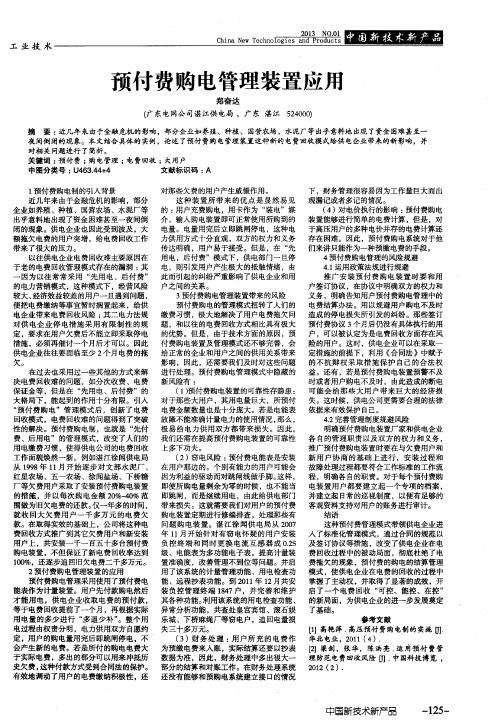

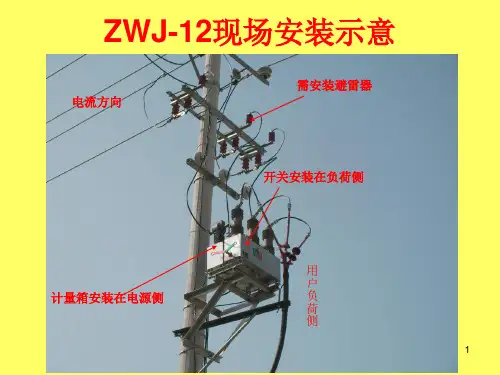

10k V高压预付费计量装置
概述：
为适应现代化用电管理工作的需要，利用技术手段解决电费回收的难题。
我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。
该装置适用于变压器容量在100～1600kVA之间的高压计量用户，采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本，减少了用地，具有计量准确度高、运行稳定维护检修方便等特点。
该装置的结构：真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。
断路器额定电流最高可达到630A，额定开断电流20kA，可切断正常的负荷电流，作为变压器后备保护切断短路电流。
本装置有以下几种结构：
JLSG-10Y 倒立式电流互感器
真空断路器
箱体
安全稳定的户外产品配网改造的最佳选择
真空断路器
互感器支柱
箱体
JLSG-10Y
一.使用环境条件：
1、海拔高度不超过2000米；
2、最高气温+40℃，最低气温-40℃，相对湿度不大于95%，日温差：
日变化25℃。
3、风速不大于34m/s。
4.地震强度：不超过8级
5.污秽等级：IV
6.爬电距离：≥31mm/kV
7.覆冰厚度≤10mm
二.主要技术参数：
2.1真空断路器的技术参数：
序号参数名称单位数值备注
1 额定电压kV 12
2 额定频率Hz 50
3 额定电流 A 630
4 额定短路开断电流kA 20
5 动稳定电流（峰值）kA 50
6 4S热稳定电流kA 20
7 额定短路关合电流（峰值）kA 50
8 机械寿命次10000
9 额定电流开断次数次10000
10 额定短路电流开断次数次30
11 额定操作电压V DC220
12 工频耐压（1min)对地、相间/断口kV 42
13 雷电冲击耐受电压（峰值）对地、相间/断口kV 75
14 额定操作顺序分-0.3s-合分-180s-合分
2.2.1电流互感器技术参数
序号参数名称单位数值备注
1 额定电压kV 12
2 额定频率Hz 50
3 额定负荷VA 10 COSΦ=0.8滞后
4 额定一次电流 A 10-600
5 额定二次电流 A 5
6 稳定倍数倍70
7 一秒钟热稳定倍数倍50
8 一次对二次及对地互感器绝缘水平kV/分42
9 二次对对地互感器绝缘水平kV/分 3
2.2.2电流互感器误差比值
准确级比值差（±%）
额定电流的百分值
相位差（±%）额定电流的百分值
1 5 20 100 120 1 5 20 100 120 0.2S 0.75 0.35 0.
2 0.2 0.2 30 15 10 10 10 0.5S 1.5 0.75 0.5 0.5 0.5 90 45 30 30 30 0.2 0.75 0.35 0.2 0.2 30 15 10 10 0.5 1.5 0.75 0.5 0.5 90 45 30 30
2.3.1电压互感器技术参数
产品型号额定电压
（伏）额定二次电
压（伏）
准确级次及相应准确级次下的
额定二次负荷（伏安）
二次线圈极
限负荷（COS
Φ=0.8--1）
（伏安）
连接组标
号
JDZ-3 3000 100 0.2级0.5级3级200
JDZ-6 6000 20 40 100 300 1/1-12 JDZ-10 10000 20 50 100
注：额定二次负荷功率因数COSΦ=0.8（滞后）
2.3.2电压互感器误差限值
准确级次误差限值
比值差（±%）相角差（±分）
0.2级0.2 10
0.5级0.5 20
3级 3.0 不规定
三.机械参数：
序号参数名称单位数值备注
1 触点开距mm 9±1
2 触点超行程mm 3±1
3 分闸速度m/s 1.1±0.2
4 合闸速度m/s 0.6±0.2
5 触头合闸弹跳时间ms ≤2
6 相间中心距离mm 250±1
7 三相分合闸不同期ms ≤1
8 回路电阻μΩ≤100
9 合闸时间ms ≤100
10 分闸时间ms ≤30
四.机构技术参数：
序号参数名称单位数值备注
1 控制器电源电压V DC220
2 合闸充电时间S ≤5
3 合闸控制电压V DC220
4 分闸控制电压V DC220
5 线圈温升K ≤60
五.装置介绍：
1.功能与特点：
该装置体积小、重量轻、匹配拓展性较强，根据用户需求可与预
付费IC 卡表、多功能电能表等相匹配，通过GPRS 或GSM 等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。
该装置采用的是用户变压器或分支线路高压侧计量，一次进线全部密封，二次线通过航空插头及电缆与装有计量表的专用表箱连接，有效解决了防窃电问题。
该装置采用干式互感器，绝缘性能良好。
该装置最大特点是大变比的电流互感器外置，加大了电流互感器和电压互感器的距离，减小了电磁场和电容电流对PT 与CT 之间、相互影响的问题，使计量更加准确，完全满足GB17201-2007中之规定。
二次控制，采用电容储能在线路停电的情况下，能够完成一次分合闸，本充电回路采用了省电设计，给电容充电电流小于1A,不会对供电PT 造成压降。
另外回路中使用两种控制方式：a.直流接触器方式，有效地解决了临界电流分断难、分极限电流过度磨损触头的问题。
使用寿命达100万次（见下图）
b.电子控制单元方式，具有智能化功能。
直流接触器
储能电容
2.断路器
2.1断路器采用小型化设计；
2.2操作机构真空断路器三相共箱，三相均配用集成固封极柱；
2.3每一相极柱均配用一个圆柱形的操动机构；
2.4操动机构和极柱上下直动式连接，断路器采用全密封结构；
2.5在断路器本体上具有表示断路器分、合位置的指示牌；
2.6具有电动分、合操作功能；
2.7真空断路器的电动操作电源为内置式电压互感器；
2.8操作机构机械寿命≥10000次，真空灭弧室机械寿命≥10000次；3断路器关键零部件
3.1集成固封极柱：
户外高压真空断路器采用固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱。
导电部分采用固定式连接，减少各导电面的搭接损耗，使整机的一次回路电阻大大减小，从而减少电损耗。
集成固封极柱，采用户外产品特有的硅橡胶注射工艺，绝缘体由环氧树脂采用APG工艺浇注外加硅橡胶而成，集成固封极柱能避免灭弧室表面的粉尘聚集，采用小型化灭弧室。
集成固封极柱整体要保证各导电连接环节不受外界环境的影响，使产品的电气参数稳定，特别适用于运行条件恶劣的环境。
3.2智能控制单元接近断路器安装，通过控制电缆与断路器连接。
智能控制单元的电源分主备供电，主电源为DC 220V，或者高压线路经PT取得（AC220V)；后备电源由蓄电池提供。
当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于24小时工作及3次以上分合闸操作要求。
断路器操动机构中
设有充电接口,保护定值可通过控制器现场设定，其余参数可通过后台软件设定。
4. 防护等级：
控制器箱体选用优质不锈钢材料，外形美观大方。
可以防止腐蚀、意外损伤。
可单杆安装，具有良好的防护能力。
防护等级不低于IP54。
5. 装置功能：
⑴四遥功能：可以采集正常工作电压、电流、故障电流、越线检测（遥测）；采集断路器状态信息量，状态量变位实时上传（遥信）；执行后台机远方遥控分合闸命令（遥控）；通过后台软件修改开关定值（遥调）。
⑵保护功能：实现三段式电流保护、重合闸功能、失压保护功能、当地及远方后台机故障告警功能。
⑶通讯功能：支持TCP/IP协议、支持GPRS通讯，提供CAN、RS232/485通讯口，支持多种通讯规约。
六．安装尺寸图如下：
1开关极柱、2箱体、3互感器支柱（进线端）
七系统架构图：。
