ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。
智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。
适用场所海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃，最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。
结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。
技术参数外形尺寸。
J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。
1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。
2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。
②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。
★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。
★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。

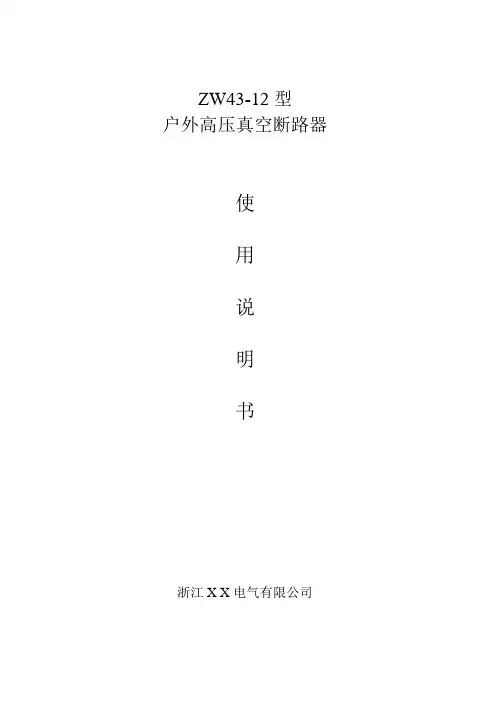

ZW43-12型户外高压真空断路器使用说明书浙江X X电气有限公司1主要用途ZW43-12型户外高压真空断路器（以下简称断路器）是额定电压为12KV，50HZ三相交流的户外配电设备。
主要用于配电网开断，关合电力系统中的负荷电流，过载电流及短路电流。
适用于变电站及工矿企业配电系统中做保护和控制，适用于农村电网及频繁操作的场所，特别适用于城亡，农网改造的需要。
本安装使用说明书规定了断路器的主要技术参数，产品结构，以及操作，安装使用维护的原理和方法等内容。
1.2 引用标准GB19841989《交流高压断路器》GB/T110221999《高压开关设备和控制设备标准的共用技术要求》GB311.11997《高压输变电设备的绝缘配合：高压试验技术》GB33091989《高压开关设备在常温下的机械试验》DL/T4032000《12~40.5KV高压真空断路器订货技术条件》1.3 使用的环境条件1.3.1海拔高度不超过2000m；1.3.2周围空气温度不超过：-45℃~+40℃；1.3.3风速不大于35m/s；1.3.4污秽等级：Ⅳ1.3.5安装场所：无易燃，爆炸危险，化学腐蚀的场所；1.3.6地震强度不超过8度1.4 主要特点1.4.1 断路器采用三相支柱式结构，具有开断性能稳定可靠，无燃烧和爆炸危险，免维护，体积小，重量轻和使用寿命长等特点。
1.4.2断路器采用全封闭结构，密封性能好，有助于提高防潮，防凝露性能特别适应于严寒或潮湿地区使用。
1.4.3三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，具有耐高低温，耐紫外线，耐老化的特点。
1.4.4操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。
操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。
1.4.5断路器的分，合闸操作可采用手动或电动操作及远方操作。
可与控制器配套实现配电自动化，也可以与重合器配合组成重合器/1.4.6断路器可以装设二相或三相CT，供过电流自动脱扣保护和智能控制器进行信息分析。
名称：ZW32-12户外智能高压真空断路器型号：ZW32-12ZW32-12户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.佳吉电气专业生产ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.详细介绍1、用途与特点：ZW32-12型户外智能交流真空断路器,是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备,在三相交流50HZ,额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信”、“遥控”、“遥调”、“遥测”,同时有能就地控制,是国内架空配电网自动化的首选产品.佳吉电气专业生产断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.2、结构特点：断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.断路器采用支柱式全封闭固体绝缘结构,密封性能好.断路器可调节环节少,可靠性高.佳吉电气专业生产断路器合、分闸可手动或电动操作,亦可遥控.断路器配有满足远方及就地控制功能的弹簧操作机构.弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.3、使用环境条件：海拔高度:3000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。
ZW43-12型户外高压真空断路器使用说明书浙江X X电气有限公司1主要用途ZW43-12型户外高压真空断路器（以下简称断路器）是额定电压为12KV，50HZ三相交流的户外配电设备。
主要用于配电网开断，关合电力系统中的负荷电流，过载电流及短路电流。
适用于变电站及工矿企业配电系统中做保护和控制，适用于农村电网及频繁操作的场所，特别适用于城亡，农网改造的需要。
本安装使用说明书规定了断路器的主要技术参数，产品结构，以及操作，安装使用维护的原理和方法等内容。
1.2 引用标准GB19841989《交流高压断路器》GB/T110221999《高压开关设备和控制设备标准的共用技术要求》GB311.11997《高压输变电设备的绝缘配合：高压试验技术》GB33091989《高压开关设备在常温下的机械试验》DL/T4032000《12~40.5KV高压真空断路器订货技术条件》1.3 使用的环境条件1.3.1海拔高度不超过2000m；1.3.2周围空气温度不超过：-45℃~+40℃；1.3.3风速不大于35m/s；1.3.4污秽等级：Ⅳ1.3.5安装场所：无易燃，爆炸危险，化学腐蚀的场所；1.3.6地震强度不超过8度1.4 主要特点1.4.1 断路器采用三相支柱式结构，具有开断性能稳定可靠，无燃烧和爆炸危险，免维护，体积小，重量轻和使用寿命长等特点。
1.4.2断路器采用全封闭结构，密封性能好，有助于提高防潮，防凝露性能特别适应于严寒或潮湿地区使用。
1.4.3三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，具有耐高低温，耐紫外线，耐老化的特点。
1.4.4操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。
操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。
1.4.5断路器的分，合闸操作可采用手动或电动操作及远方操作。
可与控制器配套实现配电自动化，也可以与重合器配合组成重合器/1.4.6断路器可以装设二相或三相CT，供过电流自动脱扣保护和智能控制器进行信息分析。
ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。
◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过2000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。
1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。
该型号断路器为小型化设计，外壳采用优质不锈钢箱体。
同时配有手动紧急分闸装置。
隔离开关和电流互感器可根据用户需要选择。
ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。
可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。
断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
智能控制单元接近断路器安装，通过控制电缆与断路器连接。
智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。
当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。
断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。
ZW32-12/D断路器内部结构原理图1：永磁机构；2：手动分闸转轮；3：驱动扁钢；4：辅助开关；5：分闸弹簧6：壳体；7：绝缘拉杆；8：下绝缘筒；9：软连接；10：上绝缘筒；11：真空灭弧室灭弧原理：ZW32-12型真空永磁断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。
江苏力阳电器制造有限公司
ZW43J-12分界智能真空断路器型预付费高压计量箱
设计方案
一、概述及用途
随着电网建设的迅速发展，用电可靠性要求越来越高，事故停电考核与责任越来越严格。
据统计，配网线路上的停电事故90%以上是用户的电力设备维护使用不当造成，因此有效的阻断用户侧事故而避免波及到整条馈线停电，并能迅速有效的判断故障点是提高供电可靠性的关键。
而目前在10KV配电线路上T接的用户在产权分界点的真空断路器，只是具有基本的过流及速断保护，对用户经常发生的单项接地（例如：污闪造成瓷瓶拉弧变压器及避雷器事故等）事故保障却存在缺位，且出现事故后无法判断事故地点，造成长时间停电，引起责任的纠纷。
本产品是我公司在推广及应用分厂成熟的远程控制用户预付费计量装置的基础上，拓展其功能，实现对用户用电的综合管理，其可实现以下功能。
1.远程控制预收电费功能
本产品内部装有带“看门狗”功能的真空断路器及高压电流电压组合互感器，通过GSM或GPRS手机短信或网络通讯的方式，实现远程的预付费控制，有费送电，欠费报警，无费断电，其后台管理软件功能强大。
经过多年的完善还和大量的供电企业实际运行，课用于各种要求的电费结算、实时超标、负荷控制及在线的防窃电监察。
对于用户的非法开启箱门，短接一次二次窃电行为的信息可直接报到相关监察人员的手机上（课同时向多部手机报警）；当用户需要交费时，此信息也将直接转发到用户值班员的手机上，实现智能化的管理。
2.分界保护故障判断报警功能
A，本产品配有ZW43-12型真空断路器，对于用户发生的相间短路，断路器速断保护跳闸，对于用户过流时延时跳闸。
B、对于用户经常发生的单项接地（例如：污闪造成瓷瓶拉弧变压器及避雷器事故等），本装置在高压一次
装有高精度的零序互感器通过智能化控制单元的判断，迅速区分界内界外事故，如果是开关内侧事故，立即断开断路器，并启动报警功能。
C、快速故障定位
断路器跳闸后，控制终端即用手机短信的形式向线路管理专责及企业的电工的手机短信报警，并明确提示事故跳闸的类别，过流、速断或者单项接地，采取有针对性的处理措施，实现对故障的快速定位，同时馈线的其他用户不受任何影响。
3。
智能化集成功能，减少了用户投资
由于其预收电费及事故判断报警，均采用了一套软件，因此用户只需要装一台终端，即可分别向用电管理上传实时运行参数及预付费控制，向线路管理部门发送事故判断信息及实时的线路各个节点用户的运行状态（模拟图），快速定位事故点，减少了用户的投资，提高了供电管理的智能化综合管理水平，利于大面积推广。
看门狗功能简介：
自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。
快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则动将信息报送到电力管理中心。
监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。
二、引用标准
GB1984《交流高压断路器》
GB11022《高压开关设备通用技术条件》
GB311.1《高压输变电设备的绝缘配合》
DL/T593《高压开关设备的共用订货技术条件》
DL/T402《交流高压断路器订货技术条件》
GB2706 《交流高压电器动、热稳定试验方法》
GB3309《高压开关设备在常温下的机械试验》
DL403 《10～35KV户内高压真空断路器订货技术条件》
GB17201-2007《组合互感器》
GB1208-2006《电流互感器》
GB1207-2006《电压互感器》
GB311.1-6-1997《高压输变电设备的绝缘配合电压试验技术》JJG1021-2007 《电力互感器》
三、使用环境条件
1、海拔不超过1000m,1000m以上与用户协商
2、周围空气温度：-40℃+40℃；日温差：日变化25℃
3、风速不大于35m/s
4、无易燃、易爆炸、危险化学腐蚀及剧烈振动的场所
5、防污秽能力IV级
四、主要技术参数
1、断路器的主要技术参数表：
机械特性表：
2、互感器技术参数：
电压部分参数表
电流部分参数表
五、主要结构特点
ZW43J-12分界智能真空断路器型预付费高压计量箱有ZW43J-12分界智能真空
断路器、预付费高压组合互感器、分界智能控制器和电能表、终端不锈钢表箱组成。
断路器有支柱、底座和供安装、固定、搬（吊）运用的悬架三部分组成。
装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适用于高温潮湿地区使用。
断路器的分、合闸可手动或电动操作。
操作机构新颖、简单、动作可靠、体积小、机械寿命可达2万次，储能电机为直流永磁电机，电压等级为-220V、-110V及-24V，可任选一种。
六、安装方式
6.1、采用单根电杆安装，亦可采用双根电杆安装；若采用单根电杆安装，可将断路器和组合互感器一体式安装于电杆的一侧；若采用双根电杆安装，可将断路器以及组合互感器安装于2根电杆之间。
6.2、分界智能控制器和终端不锈钢表箱安装于距离地面2米-3米的电杆之上，采用抱箍紧固，表箱内部可安装电度表以及预付费表或者电力负荷
七、外形及安装尺寸
ZW43J-12外形与安装尺寸
智能控制器外形与安装尺寸
八、计量部分线路图：
九、分界智能控制部分线路图：。
