户外落地式带分界保护功能预付费高压计量柜

落地式高压计量柜简介：1、高压户外落地式计量箱采用全密封,全绝缘结构，防护等级达到IP67。

2、高压户外落地式计量箱分为开关室和计量室两部分，两室相互隔离，拥有可分别上锁的单独箱门，便于不同专业之间运行和维护工作；计量室锁具需具备防窃电功能。

a、计量室为双门结构：第一道门正对表计的位置留有观察窗口，便于观察。

门内预留安装电子式多功能电能表、抄表终端的位置，第二道门内安装了计量专用电流互感器，电压互感器。

两道门均可加装计量铅封锁，具有良好的防窃电功能。

b、开关室为采用双门结构，第一道门内是仪表室，第二道门内安装了真空开关、避雷器和过流保护互感器。

仪表室门上安装了断路器分、合闸按钮；合闸指示灯、储能指示灯、电流指示仪表；高压带电指示器、短路与接地指示器。

二道门开有面板孔，开关前面板外露，可以进行手动操作。

图13、YBW-DJ-12一体化真空开关计量箱主要由真空断路器及计量用组合互感器组成。

适用于额定频率50Hz，额定电压6-10kV电力系统的分支及专用变压器中作预付费的计量和保护。

计量互感器和真空断路器置于同一箱体内，节省了用户的安装费用。

一体化真空开关计量箱采用全封闭结构，具有开断性能稳定可靠、体积小、安装方便、免维护、使用寿命长等特点。

a. 断路器导电回路由进出线硅橡胶套管、导电支架、真空灭弧室等组成。

b. 断路器采用ZN63（VS1）型电动操作机构，操作电源由专用内置电压互感器提供，从而不影响计量精度。

c. 计量用组合互感器为硅橡胶浇注。

具有体积小，免维护的特点。

电流互感器精度为0.2S，电压互感器精度0.2，各项指标均高于国家电网电能计量标准。

d、断路器可装设二相或三相保护用电流互感器，提供保护信号。

e、计量单元安装在箱体的左侧，正面左侧内门安装电能表及终端设备，外门设有防窃电观察窗口，便于查看数据；箱体右侧为开关室，箱体中间设有墙板与计量室隔离，正面右侧内门设有A、C相电流仪表；DXN-8D-T户内高压带电指示器；DS-JD-EKL短路及接地故障指示器；还有合闸指示灯、储能灯指示、；操作电路设有合闸、分闸按钮。

户外高压电力计量箱,JLS-10kV单相计量箱1、总则：1.1用途适用范围1.1.1 JLS-10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。

1.1.2 JLS-10型计量箱适用于下列场合的电能计量：a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。

b、小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。

2、使用环境条件：2.1海拔高度不超过1000m；2.2环境温度：最高＋40℃、最低-40℃；；日平均不超过30℃；最低-25℃；2.3系统接地方式：中性点非有效接地系统；2.4大气条件：大气中无严重污秽。

3、产品主要结构概述3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。

计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。

3.2电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。

3.3电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。

3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。

电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。

3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。

3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。

3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。

3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。

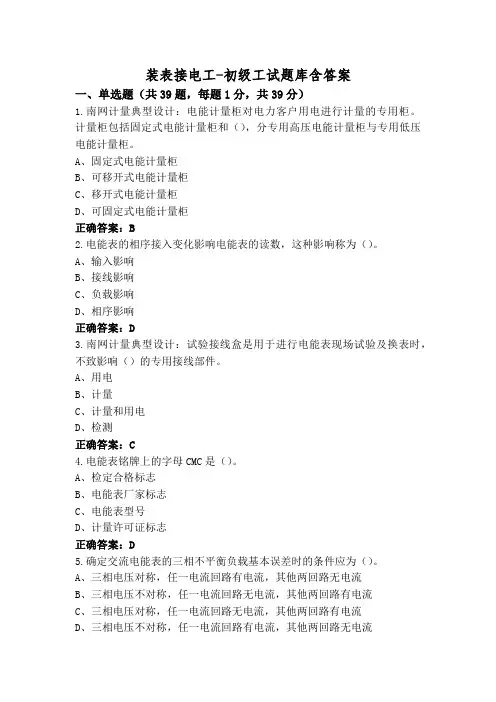

装表接电工-初级工试题库含答案一、单选题（共39题，每题1分，共39分）1.南网计量典型设计：电能计量柜对电力客户用电进行计量的专用柜。

计量柜包括固定式电能计量柜和（），分专用高压电能计量柜与专用低压电能计量柜。

A、固定式电能计量柜B、可移开式电能计量柜C、移开式电能计量柜D、可固定式电能计量柜正确答案：B2.电能表的相序接入变化影响电能表的读数，这种影响称为（）。

A、输入影响B、接线影响C、负载影响D、相序影响正确答案：D3.南网计量典型设计：试验接线盒是用于进行电能表现场试验及换表时，不致影响（）的专用接线部件。

A、用电B、计量C、计量和用电D、检测正确答案：C4.电能表铭牌上的字母CMC是（）。

A、检定合格标志B、电能表厂家标志C、电能表型号D、计量许可证标志正确答案：D5.确定交流电能表的三相不平衡负载基本误差时的条件应为（）。

A、三相电压对称，任一电流回路有电流，其他两回路无电流B、三相电压不对称，任一电流回路无电流，其他两回路有电流C、三相电压对称，任一电流回路无电流，其他两回路有电流D、三相电压不对称，任一电流回路有电流，其他两回路无电流正确答案：A6.熔体的反时限特性是指（）。

A、过电流越小，熔断时间越短B、过电流越大，熔断时间越长C、过电流越大，熔断时间越短D、熔断时间与过电流无关正确答案：C7.判断电能表相对误差是否超过规程规定,一律以（）后的结果为准。

A、修正B、计算C、化整D、修约正确答案：D8.南网计量典型设计：电能计量柜的外壳面板上，应按JB 5777.2的规定，设置主电路的（）。

A、模拟图B、图形C、模拟图形D、电路图正确答案：C9.JJG1021-2007《电力互感器》：检定数据的原始记录应至少保存（）。

A、2个检定周期B、5年C、1个检定周期D、3年正确答案：A10.南网计量典型设计：负荷管理终端的遥控、遥信、遥测的接线，应采用（）进行接线。

A、OT端子B、凤凰端子排C、试验接线盒D、测控接线盒正确答案：D11.单片机的通信方式中，接线多.通信距离短.速度快的是（）。

农网配电营业工-高级工测试题与答案一、单选题（共43题，每题1分，共43分）1.三级用电检查员仅能担任()kV及以下电压受电的用户的用电检查工作。

A、0.22B、10C、35D、0.4正确答案：D2.100kVA以上的变压器高压侧熔丝额定电流按变压器额定电流的（）倍选用。

A、1～1.5B、2～2.5C、1～0.5D、1.5～2正确答案：D3.以下行为属于移相法窃电的是()。

A、调换TA二次侧的进出线B、使TV一次侧开路C、使电表电流回路并联多一支路D、TA的一次匝数比原来的少1匝正确答案：A4.线路由于改造,中间增加了杆塔,其杆塔应以前一基为基准设副号,在同一线路上的副号不得超过()基,否则应重新编号。

A、10B、5C、8D、4正确答案：B5.单相同容量的电烘箱和电动机，两者的低压熔丝选择原则是()。

A、电动机的应小于电烘箱的B、相同C、应按电动机和电烘箱型号而定D、电动机的应大于电烘箱的正确答案：D6.安装互感器的作用是( )。

A、加强线损管理B、扩大电能表量程C、计算负荷D、准确计量电量正确答案：B7.用电检查人员应参与用户重大电气设备损坏和人身触电伤亡事故的调查，并在()日内协助用户提出事故报告。

A、7B、5C、3D、10正确答案：A8.异步电动机的（）保护，一般用于定子绕组的相间短路保护。

A、缺相B、过时负荷C、失压D、短路正确答案：D9.依据《10kV及以下业扩受电工程技术导则》（2018版），低压电力客户用电容量如果设备铭牌上标有分档使用，有不同容量时，应按其中（）计算。

A、最小容量B、中间档容量C、各档平均容量D、最大容量正确答案：D10.接户线与通讯、广播线交叉时，接户线在上方时，其最小距离为()。

A、1.5mB、0.6mC、2.5mD、0.8m正确答案：B11.多功能电能表应具有失压记录功能，失压通常是指（）。

A、电流大于基本电流的10%，电压小于参比电压的78%B、电流大于基本电流的10%，电压小于参比电压的90%C、电流大于基本电流的10%，电压小于参比电压的85%D、电流大于基本电流的10%，电压小于参比电压的50%正确答案：A12.零序电流I段定值要在电网下列运行方式下计算()。

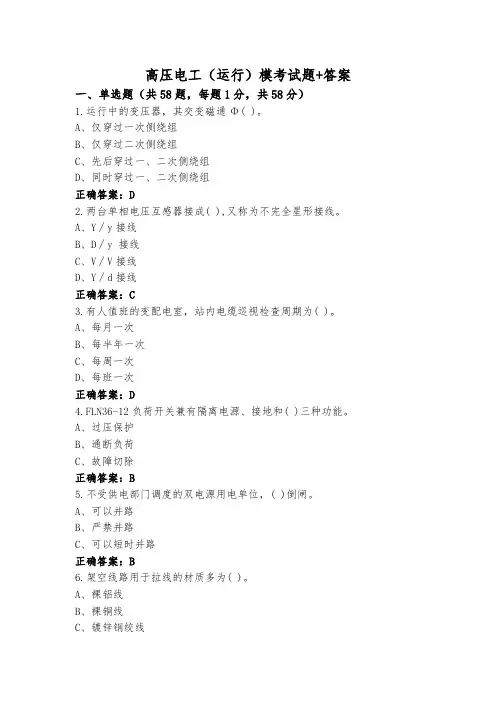

高压电工（运行）模考试题+答案一、单选题（共58题，每题1分，共58分）1.运行中的变压器，其交变磁通Φ( )。

A、仅穿过一次侧绕组B、仅穿过二次侧绕组C、先后穿过一、二次侧绕组D、同时穿过一、二次侧绕组正确答案：D2.两台单相电压互感器接成( ),又称为不完全星形接线。

A、Y∕y接线B、D∕y 接线C、V∕V接线D、Y∕d接线正确答案：C3.有人值班的变配电室，站内电缆巡视检查周期为( )。

A、每月一次B、每半年一次C、每周一次D、每班一次正确答案：D4.FLN36-12负荷开关兼有隔离电源、接地和( )三种功能。

A、过压保护B、通断负荷C、故障切除正确答案：B5.不受供电部门调度的双电源用电单位，( )倒闸。

A、可以并路B、严禁并路C、可以短时并路正确答案：B6.架空线路用于拉线的材质多为( )。

A、裸铝线B、裸铜线C、镀锌钢绞线D、铝合金线正确答案：C7.《中华人民共和国安全生产法》规定，对事故隐患或者安全生产违法行为，任何单位或者个人( )。

A、必须向各级人民政府报告或者举报B、必须向生产经营单位安全管理部门报告或者举报C、应当向负有安全生产监督管理职责的部门提出或者投诉D、有权向负有安全生产监督管理职责的部门报告或者举报正确答案：D8.电工是( )工种，也是危险工种。

A、重要B、特殊C、普通D、保障正确答案：B9.电流互感器按用途分有（）。

A、保护用B、测量和保护用C、测量用正确答案：B10.变电所主接线是指变电所中接受、传输和( )的电路。

A、储存电能B、分配电能C、调节电能D、产生电能正确答案：B11.摇测10kV电缆绝缘电阻，应使用( )兆欧表。

A、250VB、2500VC、1000VD、500V正确答案：B12.断路器与相连的隔离开关，正确操作顺序是( )。

A、多人操作，同时拉开断路器和隔离开关B、停电时，先拉开断路器，后拉开隔离开关C、停电时，先拉开隔离开关，后拉开断路器正确答案：B13.电力电缆巡视检查内容包括( )等方面。

装表接电工-初级工试题（含答案）一、单选题（共39题，每题1分，共39分）1.用户连续（）个月不用电，也不申请办理暂停用电手续者，供电企业须以销户终止其用电。

用户需要再用电时，按新装用电办理。

A、1B、5C、6D、3正确答案：C2.以下电子式电能表检定项目中，不属于外观检查项目的是（）。

A、制造厂家的封印是否完好B、标志是否完全，字迹是否清楚C、液晶或数码显示器是否缺笔画、断码D、开盖检查电表内部是否有杂物正确答案：C3.《中国南方电网有限责任公司电力安全工作规程》第16.4.3条规定：现场校验电流互感器、电压互感器应停电进行，试验时应有防止（）、防止人员触电的措施。

A、接地B、短路C、电弧灼伤D、反送电正确答案：D4.《南方电网公司安全生产令》，加强应急管理，完善应急指挥系统，强化（）管理，提高应急管理水平和应急处置能力。

A、预案B、安全C、演练D、应急正确答案：A5.南网计量典型设计：应在客户（）内按照不同的电价类别，分别安装电能计量装置，每个受电点作为客户的一个计费单位。

A、受电点B、每两个受电点C、每一个受电点D、所有受电点正确答案：C6.南网计量典型设计：高压计量柜一次设备室内应装设防止误打开操作的（），计量柜门严禁安装联锁跳闸回路。

A、联锁装置B、安全联防装置C、安全联锁装置D、安全装置正确答案：C7.《电力供应与使用条例》第二十条规定供电方式应当按照（）、经济、合理和便于管理的原则，由电力供应与使用双方根据国家有关规定以及电网规划、用电需求和当地供电条件等因素协商确定。

A、方便B、安全C、安全、可靠D、可靠正确答案：C8.南网计量典型设计：交流采样电流电压导线：应用铜质单芯绝缘线，电流导线截面积（）；电压导线截面积不小于2.5mm2。

A、不小于2mm2B、不小于1mm2C、不小于3mm2D、不小于4mm2正确答案：D9.低压电力用户集中抄表系统对于集中器管理的电表数量不小于（）块。

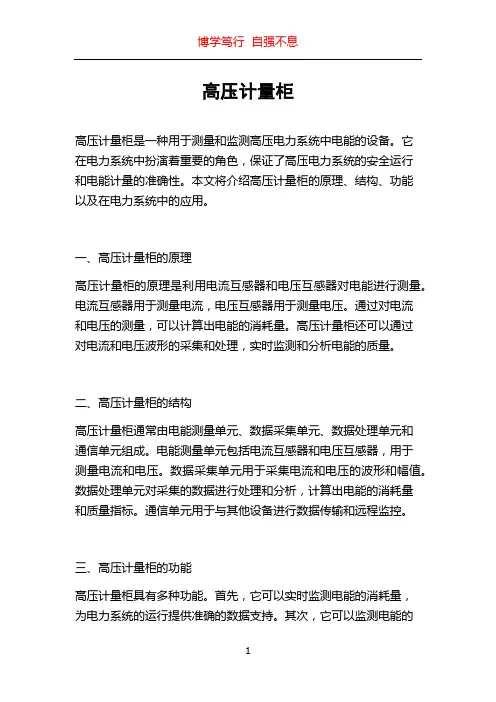

高压计量柜高压计量柜是一种用于测量和监测高压电力系统中电能的设备。

它在电力系统中扮演着重要的角色，保证了高压电力系统的安全运行和电能计量的准确性。

本文将介绍高压计量柜的原理、结构、功能以及在电力系统中的应用。

一、高压计量柜的原理高压计量柜的原理是利用电流互感器和电压互感器对电能进行测量。

电流互感器用于测量电流，电压互感器用于测量电压。

通过对电流和电压的测量，可以计算出电能的消耗量。

高压计量柜还可以通过对电流和电压波形的采集和处理，实时监测和分析电能的质量。

二、高压计量柜的结构高压计量柜通常由电能测量单元、数据采集单元、数据处理单元和通信单元组成。

电能测量单元包括电流互感器和电压互感器，用于测量电流和电压。

数据采集单元用于采集电流和电压的波形和幅值。

数据处理单元对采集的数据进行处理和分析，计算出电能的消耗量和质量指标。

通信单元用于与其他设备进行数据传输和远程监控。

三、高压计量柜的功能高压计量柜具有多种功能。

首先，它可以实时监测电能的消耗量，为电力系统的运行提供准确的数据支持。

其次，它可以监测电能的质量指标，及时发现和解决电力系统中的问题。

高压计量柜还具有远程监控和控制的功能，可以通过网络远程监测和控制电力系统的运行。

此外，高压计量柜还可以对电能进行分析和统计，为电力系统的管理提供决策支持。

四、高压计量柜在电力系统中的应用高压计量柜广泛应用于各种类型的电力系统中。

在发电厂中，高压计量柜用于测量和监测发电机组的电能消耗量和质量指标。

在变电站中，高压计量柜用于监测和测量输电线路的电能消耗量和质量指标。

在工业用电系统中，高压计量柜用于监测和测量工业设备的电能消耗量和质量指标。

在商业用电系统中，高压计量柜用于监测和测量商业建筑的电能消耗量和质量指标。

总结：高压计量柜是一种重要的电力设备，用于测量和监测高压电力系统中的电能。

它具有多种功能，包括实时监测电能消耗量、监测电能质量指标、远程监控和控制等。

高压计量柜广泛应用于各种类型的电力系统中，为电力系统的安全运行和电能计量的准确性提供了重要支持。

J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。

1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。

2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。

②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。

★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。

②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。

③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。

★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。

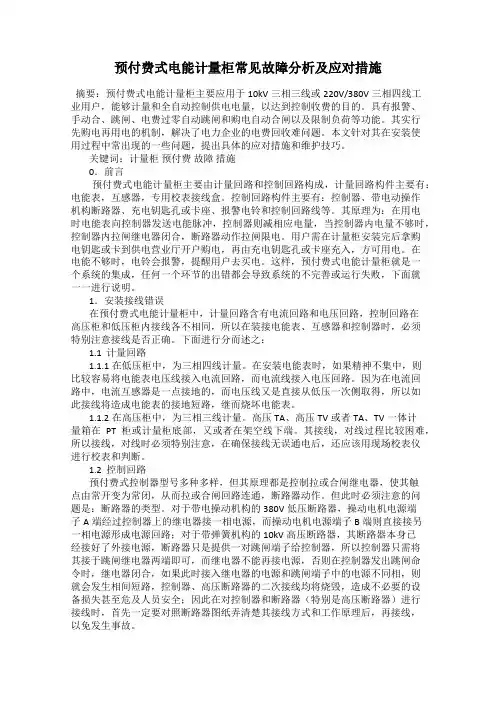

预付费式电能计量柜常见故障分析及应对措施摘要：预付费式电能计量柜主要应用于10kV三相三线或220V/380V三相四线工业用户，能够计量和全自动控制供电电量，以达到控制收费的目的。

具有报警、手动合、跳闸、电费过零自动跳闸和购电自动合闸以及限制负荷等功能。

其实行先购电再用电的机制，解决了电力企业的电费回收难问题。

本文针对其在安装使用过程中常出现的一些问题，提出具体的应对措施和维护技巧。

关键词：计量柜预付费故障措施0．前言预付费式电能计量柜主要由计量回路和控制回路构成，计量回路构件主要有：电能表，互感器，专用校表接线盒。

控制回路构件主要有：控制器、带电动操作机构断路器、充电钥匙孔或卡座、报警电铃和控制回路线等。

其原理为：在用电时电能表向控制器发送电能脉冲，控制器则减相应电量，当控制器内电量不够时，控制器内拉闸继电器闭合，断路器动作拉闸限电。

用户需在计量柜安装完后拿购电钥匙或卡到供电营业厅开户购电，再由充电钥匙孔或卡座充入，方可用电。

在电能不够时，电铃会报警，提醒用户去买电。

这样，预付费式电能计量柜就是一个系统的集成，任何一个环节的出错都会导致系统的不完善或运行失败，下面就一一进行说明。

1．安装接线错误在预付费式电能计量柜中，计量回路含有电流回路和电压回路，控制回路在高压柜和低压柜内接线各不相同，所以在装接电能表、互感器和控制器时，必须特别注意接线是否正确。

下面进行分而述之：1.1 计量回路1.1.1在低压柜中，为三相四线计量。

在安装电能表时，如果精神不集中，则比较容易将电能表电压线接入电流回路，而电流线接入电压回路。

因为在电流回路中，电流互感器是一点接地的，而电压线又是直接从低压一次侧取得，所以如此接线将造成电能表的接地短路，继而烧坏电能表。

1.1.2在高压柜中，为三相三线计量。

高压TA、高压TV或者TA、TV一体计量箱在PT柜或计量柜底部，又或者在架空线下端。

其接线，对线过程比较困难，所以接线，对线时必须特别注意，在确保接线无误通电后，还应该用现场校表仪进行校表和判断。
