户外落地式带分界保护(看门狗)功能预付费高压计量箱

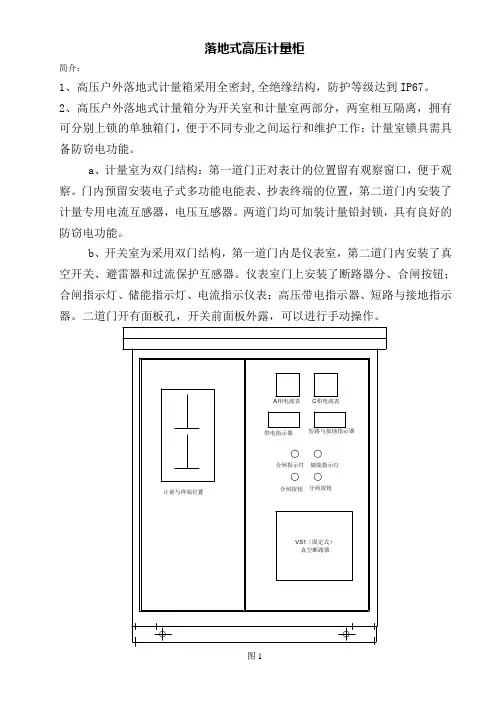

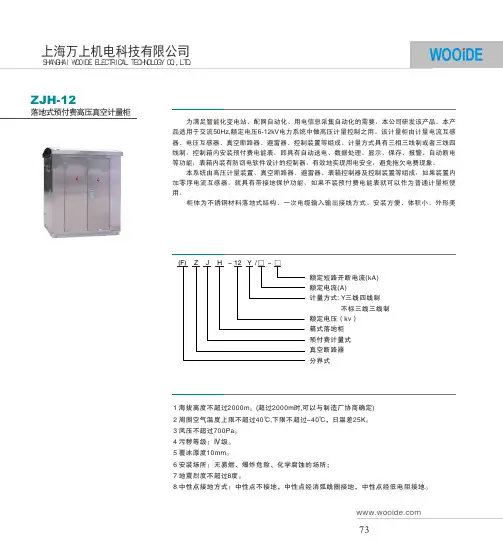

落地式高压计量柜简介：1、高压户外落地式计量箱采用全密封,全绝缘结构，防护等级达到IP67。

2、高压户外落地式计量箱分为开关室和计量室两部分，两室相互隔离，拥有可分别上锁的单独箱门，便于不同专业之间运行和维护工作；计量室锁具需具备防窃电功能。

a、计量室为双门结构：第一道门正对表计的位置留有观察窗口，便于观察。

门内预留安装电子式多功能电能表、抄表终端的位置，第二道门内安装了计量专用电流互感器，电压互感器。

两道门均可加装计量铅封锁，具有良好的防窃电功能。

b、开关室为采用双门结构，第一道门内是仪表室，第二道门内安装了真空开关、避雷器和过流保护互感器。

仪表室门上安装了断路器分、合闸按钮；合闸指示灯、储能指示灯、电流指示仪表；高压带电指示器、短路与接地指示器。

二道门开有面板孔，开关前面板外露，可以进行手动操作。

图13、YBW-DJ-12一体化真空开关计量箱主要由真空断路器及计量用组合互感器组成。

适用于额定频率50Hz，额定电压6-10kV电力系统的分支及专用变压器中作预付费的计量和保护。

计量互感器和真空断路器置于同一箱体内，节省了用户的安装费用。

一体化真空开关计量箱采用全封闭结构，具有开断性能稳定可靠、体积小、安装方便、免维护、使用寿命长等特点。

a. 断路器导电回路由进出线硅橡胶套管、导电支架、真空灭弧室等组成。

b. 断路器采用ZN63（VS1）型电动操作机构，操作电源由专用内置电压互感器提供，从而不影响计量精度。

c. 计量用组合互感器为硅橡胶浇注。

具有体积小，免维护的特点。

电流互感器精度为0.2S，电压互感器精度0.2，各项指标均高于国家电网电能计量标准。

d、断路器可装设二相或三相保护用电流互感器，提供保护信号。

e、计量单元安装在箱体的左侧，正面左侧内门安装电能表及终端设备，外门设有防窃电观察窗口，便于查看数据；箱体右侧为开关室，箱体中间设有墙板与计量室隔离，正面右侧内门设有A、C相电流仪表；DXN-8D-T户内高压带电指示器；DS-JD-EKL短路及接地故障指示器；还有合闸指示灯、储能灯指示、；操作电路设有合闸、分闸按钮。

10k V高压预付费计量装置概述：为适应现代化用电管理工作的需要，利用技术手段解决电费回收的难题。

我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。

该装置适用于变压器容量在100～1600kVA之间的高压计量用户，采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本，减少了用地，具有计量准确度高、运行稳定维护检修方便等特点。

该装置的结构：真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。

断路器额定电流最高可达到630A，额定开断电流20kA，可切断正常的负荷电流，作为变压器后备保护切断短路电流。

本装置有以下几种结构：JLSG-10Y 倒立式电流互感器真空断路器箱体安全稳定的户外产品配网改造的最佳选择真空断路器互感器支柱箱体JLSG-10Y一.使用环境条件：1、海拔高度不超过2000米；2、最高气温+40℃，最低气温-40℃，相对湿度不大于95%，日温差：日变化25℃。

3、风速不大于34m/s。

4.地震强度：不超过8级5.污秽等级：IV6.爬电距离：≥31mm/kV7.覆冰厚度≤10mm二.主要技术参数：2.1真空断路器的技术参数：序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定电流 A 6304 额定短路开断电流kA 205 动稳定电流（峰值）kA 506 4S热稳定电流kA 207 额定短路关合电流（峰值）kA 508 机械寿命次100009 额定电流开断次数次1000010 额定短路电流开断次数次3011 额定操作电压V DC22012 工频耐压（1min)对地、相间/断口kV 4213 雷电冲击耐受电压（峰值）对地、相间/断口kV 7514 额定操作顺序分-0.3s-合分-180s-合分2.2.1电流互感器技术参数序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定负荷VA 10 COSΦ=0.8滞后4 额定一次电流 A 10-6005 额定二次电流 A 56 稳定倍数倍707 一秒钟热稳定倍数倍508 一次对二次及对地互感器绝缘水平kV/分429 二次对对地互感器绝缘水平kV/分 32.2.2电流互感器误差比值准确级比值差（±%）额定电流的百分值相位差（±%）额定电流的百分值1 5 20 100 120 1 5 20 100 120 0.2S 0.75 0.35 0.2 0.2 0.2 30 15 10 10 10 0.5S 1.5 0.75 0.5 0.5 0.5 90 45 30 30 30 0.2 0.75 0.35 0.2 0.2 30 15 10 10 0.5 1.5 0.75 0.5 0.5 90 45 30 302.3.1电压互感器技术参数产品型号额定电压（伏）额定二次电压（伏）准确级次及相应准确级次下的额定二次负荷（伏安）二次线圈极限负荷（COSΦ=0.8--1）（伏安）连接组标号JDZ-3 3000 100 0.2级0.5级3级200JDZ-6 6000 20 40 100 300 1/1-12 JDZ-10 10000 20 50 100注：额定二次负荷功率因数COSΦ=0.8（滞后）2.3.2电压互感器误差限值准确级次误差限值比值差（±%）相角差（±分）0.2级0.2 100.5级0.5 203级 3.0 不规定三.机械参数：序号参数名称单位数值备注1 触点开距mm 9±12 触点超行程mm 3±13 分闸速度m/s 1.1±0.24 合闸速度m/s 0.6±0.25 触头合闸弹跳时间ms ≤26 相间中心距离mm 250±17 三相分合闸不同期ms ≤18 回路电阻μΩ≤1009 合闸时间ms ≤10010 分闸时间ms ≤30四.机构技术参数：序号参数名称单位数值备注1 控制器电源电压V DC2202 合闸充电时间S ≤53 合闸控制电压V DC2204 分闸控制电压V DC2205 线圈温升K ≤60五.装置介绍：1.功能与特点：该装置体积小、重量轻、匹配拓展性较强，根据用户需求可与预付费IC 卡表、多功能电能表等相匹配，通过GPRS 或GSM 等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。

J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。

1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。

2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。

②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。

★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。

②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。

③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。

★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。

用电检查（稽查）员-中级工考试题（附参考答案）一、单选题（共39题，每题1分，共39分）1.当运行中电气设备发生火灾时，不能用（）进行灭火。

A、泡沫灭火器B、二氧化碳灭火器C、四氯化碳灭火器D、黄砂正确答案：A2.设在墙上的计量箱，其装设高度通常以表箱下沿离地（）左右为宜。

A、0.5mB、1.8mC、0.6mD、1m正确答案：B3.防雷保护装置的接地属于（）。

A、保护接地类型B、防雷接地类型C、工作接零类型D、工作接地类型正确答案：A4.互感器二次侧负载不应大于其额定负载，但也不宜低于其额定负载的（）。

A、0.05B、0.25C、0.5D、0.1正确答案：B5.关于因特网中主机名和IP地址的描述中，正确的是（）。

A、一台主机只能有一个IP地址B、一个合法的外部IP地址在一个时刻只能分配给一台主机C、IP地址与主机名是一一对应的D、一台主机只能有一个主机名正确答案：B6.高压输电线路故障，绝大部分是（）。

A、两相短路B、三相短路C、两相接地短路D、单相接地正确答案：D7.配电变压器经济运行，最大负荷电流不宜低于额定电流的（）A、0.7B、0.4C、0.6D、0.5正确答案：C8.电路中产生并维持电位差的能源叫（）。

A、电源B、电压C、电动势D、电流正确答案：A9.熔断器保护的选择性要求是（）。

A、后级短路时前、后级熔丝应同时熔断B、后级先熔断，前级1min后熔断C、前级先熔断，后级起后备作用D、后级先熔断，以缩小停电范围正确答案：D10.下列办法对改善功率因数没有效果的是（）。

A、合理选择电机等设备容量B、合理选择测量仪表准确度C、合理选择功率因数补偿装置容量D、合理选择电力变压器容量正确答案：B11.重要客户清单由（）进行发布。

A、省公司营销部B、网公司营销部C、县级供电公司营销部D、地市级供电局营销正确答案：B12.公用低压线路供电的，以（）为责任分界点，支持物属供电企业。

A、电能表进线端B、供电接户线用户端最后支持物C、进户线最后支持物D、电能表出线端正确答案：B13.欧姆定律是反映电阻电路中（）。

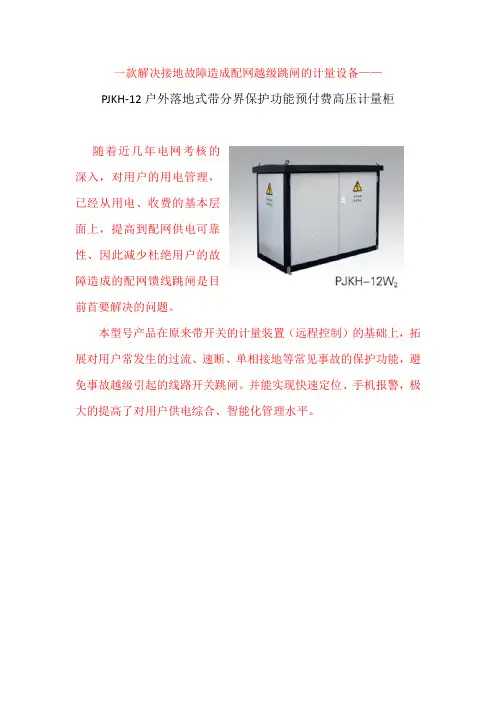

一款解决接地故障造成配网越级跳闸的计量设备——
PJKH-12户外落地式带分界保护功能预付费高压计量柜
随着近几年电网考核的
深入，对用户的用电管理，
已经从用电、收费的基本层
面上，提高到配网供电可靠
性、因此减少杜绝用户的故
障造成的配网馈线跳闸是目
前首要解决的问题。

本型号产品在原来带开关的计量装置（远程控制）的基础上，拓展对用户常发生的过流、速断、单相接地等常见事故的保护功能，避免事故越级引起的线路开关跳闸。

并能实现快速定位、手机报警，极大的提高了对用户供电综合、智能化管理水平。

预付费高压计量箱控制装置
FTU-F1型高压预付费控制装置
功能
高压预付费计量箱(1)防窃电功能(2)远程抄表功能(3)预付费及负控功能(4)电能表数据在线监测功能（实现数据实时在线监测）(5)电压在线监测（失压及三相电压平衡率数据实时监测）(6)互感器在线监测（失流、二相电流平衡率数据实时监测）(7)防强磁干扰(8)生成负荷曲线和生成各种报表说明
10(6)KV高压预付费计量控制管理系统，该系统主要由高压计量箱、预付费控制箱、高压真空断路器和配套保护执行机构及电业局主控站后台操作设备组成。

在一些地区使用越来越猖狂，目前国内流行的计量箱基本上分为两类，一种是油浸式，一种是金属外壳式，仪表箱内装三相三线电能表和三相四线电能表，中间采用电缆线连接，其结构设计安装方便，价格低廉，深受广大供电部门欢迎。

久鼎保互真诚推荐这种高科技电表计量箱。

其使用占到30%以上，但在个别地区，受经济利益驱使，一些用电企业为获取非法高额利润，窃电分子人为的造成停电事故，将高压计量箱打开，吊芯后，在电压绕组加可遥控的可调电阻，经无线遥控可随意调整计量电压回路大小，使电表少计电量，或在电压绕组电压回路加遥控开关，经遥控造成计量电压回路开路，导致计量电压回路故障，使电能表的电压线圈失压，从而导致电能表不计，窃电者可十分方便的根据自己的要求随时进行遥控。

由于该装置使用了电子遥控等高新技术，具有体积小，安装方便、隐蔽性强、可随意控制的特点，即使供电部门对其用电产生怀疑，对计量箱误差进行复测（此时遥控装置已经复位，变比误差仍然合格），供电检查极难发现。

如有想要了解的请到久鼎保互，他为大家真诚推荐。

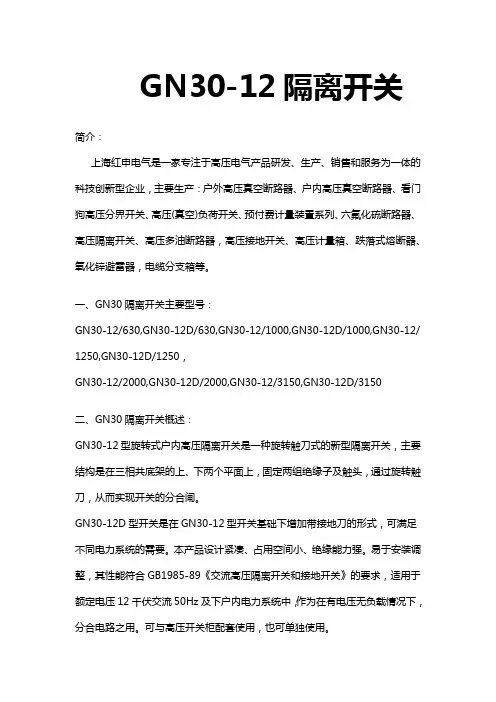

GN30-12隔离开关简介：上海红申电气是一家专注于高压电气产品研发、生产、销售和服务为一体的科技创新型企业，主要生产：户外高压真空断路器、户内高压真空断路器、看门狗高压分界开关、高压(真空)负荷开关、预付费计量装置系列、六氟化硫断路器、高压隔离开关、高压多油断路器，高压接地开关、高压计量箱、跌落式熔断器、氧化锌避雷器，电缆分支箱等。

一、GN30隔离开关主要型号：GN30-12/630,GN30-12D/630,GN30-12/1000,GN30-12D/1000,GN30-12/ 1250,GN30-12D/1250，GN30-12/2000,GN30-12D/2000,GN30-12/3150,GN30-12D/3150二、GN30隔离开关概述：GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。

GN30-12D型开关是在GN30-12型开关基础下增加带接地刀的形式，可满足不同电力系统的需要。

本产品设计紧凑、占用空间小、绝缘能力强。

易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12千伏交流50Hz及下户内电力系统中，作为在有电压无负载情况下，分合电路之用。

可与高压开关柜配套使用，也可单独使用。

三、GN30隔离开关使用环境条件：海拔高度不超过1000m周围空气温度：上限+40℃；下限-10；相对湿度：日平均值不大于95%；月平均值不大于90%；***烈度不超过8度；无严重粉尘、化学腐蚀性和***性物质的场所；无经常性剧烈振动的场所在地。

四、GN30隔离开关售后服务承诺书我公司本着优质、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：1. 我厂出售的所有产品保修期为一年，保修期内免费***维修（人为因素或不可抗拒的自然现象所引起的故障或***坏除外）。
