林内商用热水系统工程实例与分析

某酒店热水系统方案分析及选用发布时间：2021-07-08T11:34:35.353Z 来源：《基层建设》2021年第11期作者：陆田龙[导读] 摘要：通过热水系统各种热源的对比分析，结合现场项目气候及环境条件，从热水供应的安全性、适用性、能耗、环保、经济性等方面进行比选，最终确定采用空气源热水机组+电锅炉作为热源对酒店热水系统供热，尽可能节约业主的初期投资成本，也确保酒店热水的安全供应，同时满足国家对节能减排的要求。

太阳雨集团有限公司摘要：通过热水系统各种热源的对比分析，结合现场项目气候及环境条件，从热水供应的安全性、适用性、能耗、环保、经济性等方面进行比选，最终确定采用空气源热水机组+电锅炉作为热源对酒店热水系统供热，尽可能节约业主的初期投资成本，也确保酒店热水的安全供应，同时满足国家对节能减排的要求。

本文主要分析某酒店热水系统方案分析及选用。

关键词：酒店热水系统；空气源热泵；电锅炉引言酒店内加装热泵热水系统的建设是一项具有开拓性的工作，虽然酒店热泵热水系统的建造一次性投入成本较大，但其节能率高。

随着天然气价格的逐步升高和电价的稳定尤其是谷电运行的优势，热泵热水系统将能极大地促进五星级酒店及高层建筑的节能减排。

1、工程概况本工程位于贵州省荔波县，属分散型度假酒店，酒店共分为8栋单体，分别为4#楼、8#楼、9#楼、5#楼、2#楼、6#楼、10#楼和13#楼，楼层数为2~5层，底层连通，上部独立，总建筑面积约1.6万m2，建筑高度不超过24m，属多层建筑。

酒店大堂、餐饮、娱乐、设备机房等后勤区域主要集中在底层、2#楼和6#楼，其余楼均为客房区域，客房总数约为185间。

2、热水系统设计本工程设置集中热水供应系统。

为确保冷、热水系统压力平衡，各分区冷、热水均采用同源供水，供水方式为低位生活水箱+变频水泵组（配置气压罐）联合加压供水。

冷、热水分区完全相同，地下室及裙房共分为两个区，塔楼客房分为三个区。

1项目概况及要求本项目位于江苏省靖江市。

系统为观能商用燃气热水系统、太阳能系统与空气源热泵的组合系统替换原先的传统锅炉，为酒店恒温泳池服务。

靖江市滨江花园酒店南临长江，配有餐饮、客房、健身房、SPA等优质服务。

本案例解析主要介绍酒店的恒温泳池的热源改造工程：温水游泳池体积约360立方米，另有男女淋浴共11个花洒，还有35个娱乐场所的客房，每个房间都有一个淋浴花洒。

改造前使用的是2台0.7kW的大型燃气锅炉，该设备是一用一备，备用设备无形地增加了整体设备的购置成本。

另外，为了保证使用安全，酒店专门配备了3名司炉工换班看守。

原燃气锅炉使用不到5年，能耗较大，而且已经不能快速满足恒温泳池的供水需求，因此酒店方在设备改造的时候，业主方要求使用模块化的燃气供热设备，但运营方却强烈要求同时使用太阳能、空气源热泵、模块化燃气设备。

因此改造后使用观能商用热水系统与太阳能热水系统、空气源热泵系统，用于替换原先的泳池加热锅炉。

由5台观能商用燃气热水设备+440平方米集热器+1台空气源热泵组成的串联系统。

观能商用燃气热水系统摆放在地面一层的泳池设备房内，自带搪瓷储热水箱。

440平方米的集热器摆放在主楼屋顶上，太阳能系统、空气源热泵、观能商用燃气热水系统串联，太阳能系统无需另外的水箱。

冷水源为市政给水。

本系统综合考虑系统的工作特性等实际因素，采用间接换热的形式加热水，利用太阳能设备吸收太阳热量，将该热量传递给观能商用设备水箱中的水，即一次水加热，该温度设计为60℃；一次水作为热源，经过观能商用燃气设备，再通过板式换热器将热量传递给泳池中的水，该温度设计为25℃~28℃；，当太阳能不足时采用空气源热泵进行辅助加热，观能商用热水系统在检测到入水热水温度低于设定温度时，系统启动加热，确保热水出水温度保持在60℃左右。

2当地气候条件与环境靖江位于下扬子三角洲苏北平原地带，构造上属四级构造单元的下扬子台褶带的次一级构造单元——江阴、常熟穹断褶束的一部分。

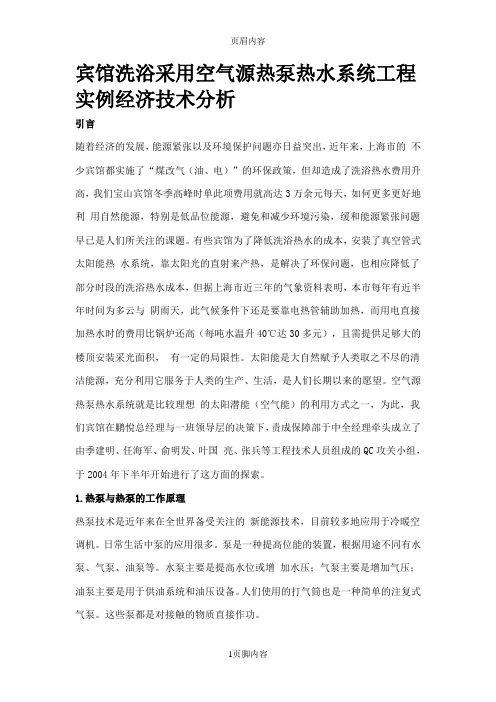

宾馆洗浴采用空气源热泵热水系统工程实例经济技术分析引言随着经济的发展，能源紧张以及环境保护问题亦日益突出，近年来，上海市的不少宾馆都实施了“煤改气（油、电）”的环保政策，但却造成了洗浴热水费用升高，我们宝山宾馆冬季高峰时单此项费用就高达3万余元每天，如何更多更好地利用自然能源，特别是低品位能源，避免和减少环境污染，缓和能源紧张问题早已是人们所关注的课题。

有些宾馆为了降低洗浴热水的成本，安装了真空管式太阳能热水系统，靠太阳光的直射来产热，是解决了环保问题，也相应降低了部分时段的洗浴热水成本，但据上海市近三年的气象资料表明，本市每年有近半年时间为多云与阴雨天，此气候条件下还是要靠电热管辅助加热，而用电直接加热水时的费用比锅炉还高（每吨水温升40℃达30多元），且需提供足够大的楼顶安装采光面积，有一定的局限性。

太阳能是大自然赋予人类取之不尽的清洁能源，充分利用它服务于人类的生产、生活，是人们长期以来的愿望。

空气源热泵热水系统就是比较理想的太阳潜能（空气能）的利用方式之一，为此，我们宾馆在鹏悅总经理与一班领导层的决策下，责成保障部于中全经理牵头成立了由季建明、任海军、俞明发、叶国亮、张兵等工程技术人员组成的QC攻关小组，于2004年下半年开始进行了这方面的探索。

1.热泵与热泵的工作原理热泵技术是近年来在全世界备受关注的新能源技术，目前较多地应用于冷暖空调机。

日常生活中泵的应用很多。

泵是一种提高位能的装置，根据用途不同有水泵、气泵、油泵等。

水泵主要是提高水位或增加水压；气泵主要是增加气压；油泵主要是用于供油系统和油压设备。

人们使用的打气筒也是一种简单的注复式气泵。

这些泵都是对接触的物质直接作功。

“热” 不是物质，而是能，广泛的存在于自然界中的各类质的物体中，这些物质，我们认为是热的载体，载体可以是固体（如金属）、液体（如水）、也可以是气体。

热的传递方式有对流、传导和辐射。

“热”必须通过载体携带并传递，不同载体主要传递方式不同。

别墅生活热水、采暖集成热工设计方案书目录第一章项目概况 (3)第二章技术方案 (4)第一节气象概况 (4)一、位置 (4)二、气候 (4)三、水文 (5)第二节设计依据 (6)第三节设计原则 (7)一、安全性原则 (7)二、适用性原则 (7)三、经济性原则 (7)第四节技术方案及原理图 (8)一、技术方案 (8)二、原理框图 (8)三．系统工作原理说明 (8)第五节设备选型清单 (11)一、附件1（以一个三层别墅为参照对象进行采暖负荷模拟） (13)二、附件2（生活热水负荷统计计算） (16)第一章项目概况项目名称及性质别墅独立燃气壁挂炉集成小系统（解决生活热水+冬季采暖）项目所在地山东省XXX花园别墅项目的客户需求1、热水满足24H用水需求，并且实现即时热水（即开即热）2、满足冬季采暖需求，室内温度不低于19℃3、能够最大限度节约能源费用支出项目的现场情况1、施工空间充足，可满足设备正常摆放2、别墅总建筑面积约300㎡3、房屋地暖管路已安装本项目方案设计建议1、壁挂炉配置有Wi-Fi智能云控制的K88系列；一方面控制器可以外置放在合理的位置；另一方面可实现远程操控，使用得心应手2、生活热水水箱选择300L盘管水箱3、回水控制系统选择林内原装XH系列，此系统内置膨胀罐，水温更稳定第二章技术方案第一节气象概况项目所在地山东省经度纬度冬季最高月平均相对湿度77% 大气压力752.68 mmHg冬季采暖计算温度-5℃空调计算温度-9℃冬季平均风速m/s 3.4 采暖室内设计温度22 ℃一、位置临沂位于东经117°24'-119°11' 、北纬34°22'-36°13'，东西宽161公里，南北长228公里，总面积17191.2平方公里，是山东省面积最大的市。

临沂（línyí）因临沂河而得名，别称“书城”、“琅琊”，位于山东省东南部，地近黄海，南邻苏北。

宁夏酒店空气能热泵中央热水系统工程案例（一）1、银川绿洲盛世饭店空气能热水安装案例银川绿洲盛世饭店是集餐饮、旅业、住宿、会议休闲为一体的综合性商务主题饭店，饭店坐落于银川市兴庆区解放西街，占地面积10000多平方米，主楼高35米，包括地下1层全楼共有12层，毗邻国贸假日中心酒店及盛世春天，步行2-3公里即可到达中山公园、鼓楼。

是您商务洽谈、旅游观光及度假休闲的理想之所。

饭店功能完善，设有包括行政套房、豪华套房等各色客房90间，拥有特色海鲜火锅、中餐厅等不同风味的餐饮场所，另设有可接待200人的宴会厅，100人的会议厅和休闲吧，可为宾客提供全新的商务主题水准的饭店住宿、饮食、宴会、会议、休闲为一体化的服务。

另有拥有多个大型停车场，为宾客的出行提供了更多的便利。

绿洲盛世饭店秉承一贯待客如己的服务宗旨，银川空气能热泵以其殷勤体贴的优质服务，为每位宾客呈现尊贵体验。

绿洲盛世饭店客房设计时尚，豪华舒适，在本土名家的艺术点缀下，处处彰显高雅品位。

每个房间均配有先进的高科技设备，包括高速宽带上网、等离子大屏幕电视，宽敞的大理石浴室内有独立的淋浴间及超大的浴缸，特别定制的睡床让每位宾客酣然入梦，24小时空气能中央热水系统；2、银川万达豪泰酒店空气能热泵中央热水系统案例银川万达豪泰酒店空气能热泵中央热水系统案例，银川万达豪泰酒店位于银川市金凤区万达中心C座，共有100间客房，热水供应10吨，安装了2台10匹超低宁夏空气能热泵热水机组；3、怡程酒店空气能热泵中央热水系统安装案例热水类型：酒店热水热泵主机配置：3台10匹超低温热水机组设备品牌：德能空气能供水类型：恒压供水系统用水量：20吨酒店客房数量：120间安装时间：2016年10月用户地址：宁夏省银川市清河南街项目名称：宁夏怡程酒店空气能热泵中央热水项目4、速八连锁酒店北门店空气能中央热水案例速八连锁酒店银川北门金三角店，位于银川市兴庆区清河北街，该酒店拥有90间客房，系统配置了1台15匹汉沃热能超低温空气能热泵热水机组，10吨圆形承压缓冲水箱。

空气源热泵热水机组及应用工程实例分析空气源热泵热水机组以及高效、节能、环保、安装使用方便等诸多优点在国内得到赿来赿多的热水或者采暖用户认可和使用。

实际调查显示多数国外引进机组不同程度地显现我国长江中下游一带湿热的气候中水土不服，而国内传统空调厂家制造的空气源热泵机组在运行使用中多发生水温提升上限不高，多有不尽人意的地方。

济南龙普新能源公司以不断创新的精神，凭借与山东建筑工程学院合作优势，积极利用其热泵研究方面积累的科技成果和高效的科研实力，在原有实验设备及工作台的基础上又投入大量资金，丰富完善了空气源热泵热水机组及热泵型空调热水器的测试和检验设备，研发了空气源热泵热水机组的自动控制技术；确定了热泵系统两热交换器的设计方法及计算机程序；开发了工况模拟软件和工程设计软件，可模拟不同地区的任一工况，由此研制开发出适合我国具体地域气候情况的空气源热泵系列产品。

热泵热水机组产品生产检验标准已经通过技术监督局标准审定、备案。

质量监督检验部门在环温20C，相对湿度57%的工况下对LPRB2.2D175热泵热水机组进行测试，能效比COP值为3.9。

山东省能源利用监测中心对LPRB —3.8D300A型号热泵热水机组检测，COP值为3.7,且运行稳定。

2003年末山东省科技厅组织热能动力、机械、暖通空调、自动控制等行业相关专家对龙普空气源热泵热水机组进行了认真全面的现场勘验，一致认为：其关键技术达到了国内领先水平，填补了国内空白，该产品具有较好的经济效益、社会效益、环境效益，建议进一步加快该技术的产业化和推广应用。

济南龙普新能源有限公司秉承环保与节能两大世界性主体，凭借校企联合的技术保障，不断推出成熟的产品和服务、加快市场的培育和开发，进行了产品的包装设计、施工技术人员的培训和市场推广，产品迅速在全国范围内得到应用，工程实例遍及广东、广西、云南、贵州、福建、湖北、湖南、山东、河南、辽宁等等诸多省份。

江西、上海、江苏、浙江、山西，河北、安徽、北京、陕西等地来电来人考察洽谈合作推广事宜的络绎不绝。
