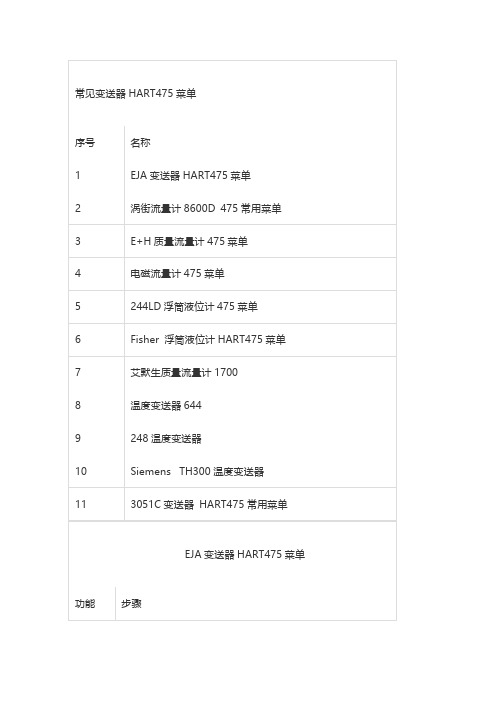

HART475操作菜单

第一部分使用说明HART手操器:HART(Highway Addressable Remote Transducer)，可寻址远程传感器高速通道的开放通信协议，是一种用于现场智能仪表和控制室设备之间的通信协议。

使用它几乎可用来完成所有的现场仪表检修调试工作，包括故障诊断，日常检修，开车调试，校准等。

你是怎样用HART475配置压力变送器的？先看看以下步骤总结的吧：1.开机，将手操器与仪表连接，选择HART2.通讯成功以后，选择Online（在线）当出现以下文字时，不要慌张，点YES就行3.具体操作，以川仪（EJA）为例。

改量程改位号、改单位回路测试（打点）调零点PS：在更改完数据后要选“SEND”发送给变送器HART475图形图像都说明了啥现场通讯器屏幕布局常用按钮使用下列按钮，可修改窗口上曲线图和图表的（以艾默生HART475为例）平移，触击按钮，选择图表或曲线图中的一点，拖动此点在窗口中反复地移动。

区域缩放，触击按钮，然后触击并拖动图表中的一点来创建放大的方框。

当您从窗口释放触笔后，图表将放大并适应此区域。

此控件仅可用于条形图表和曲线图。

放大，触击此按钮，从图表中心以固定比率放大。

再次触击，重复此操作。

缩小，触击此按钮，从图表中心以固定比率缩小。

再次触击，重复此操作。

重置，触击按钮，将图表或曲线图返回至原始主屏幕，取消您执行的任何平移或缩放操作。

下拉列表，触击此菜单，在不同的变量中选择，在图表上或曲线图的不同波形中高亮显示。

图形选项图像图像是设备的全屏幕照片。

图像可包含标识和多种图形，如容器。

要查看图像，选择菜单中的图像或绘图标签。

显示全屏幕图像。

要返回菜单视图，按任何键或触击触摸屏。

一些图像具有链接，可以运行方法或查看附加菜单。

如果图像具有链接，将在菜单中的图像或绘图标记旁出现箭头。

当打开图像后，使用向左键返回菜单、或按任意键启动方法或与图像或图纸关联的附加菜单。

如果链接未与图像关联，按任意键返回菜单。

HART 475 Field Communicator主要介绍用hart475手操器校核零点漂移、量程设定一．475手操器相关功能键（图1）（图1）1.1启动475现场通讯器按住键盘上的电源键，直至该键上的绿灯闪烁（约2秒钟）。

启动过程中，475可能会提示您是否安装系统卡上的升级文件。

1.2通过触屏或上下方向键来选择图标或菜单项1.3要关机，按下电源键并触击Power Switch屏幕上的Shut down按钮。

触击OK.二．实际操作被测仪表在通电的情况下，用线缆将手操器与仪表连接好，连接时注意与手操器连接的一端的通讯协议接口，选择HART接口。

与仪表连接的一端注意带有红标的接在+极。

（图2、图3）（图2）（图3）2.1对仪表量程进行修改将手操器和被测仪表连接好，启动手操器，显示界面（图4）双击图标进入HART APPLICATION界面。

选择2 Online进入（图5）。

（图4）（图5）进入（图5）界面后双击1.overview可查看仪表当前位号、压力、输出电流、量程相关信息（图6）。

如双击2.Configure进入界面（图7），双击1Guided setu（图6）（图7）进入界面（图8），双击1.Basic setup进行位号设定和量程设定（图9）（图8）（图9）双击1.Device Tagging进入仪表位号设定、描述相关界面，进入后点击1.Tag即可进行位号设定修改。

在进入界面（图8）后若点击4.Analog Output则进入量程设定界面（图10）可分别进行量程最大值和最小值的设定。

注意：用475手操器进行相关设定完成后返回上级菜单要点击SEND发送。

2.2对仪表的零点进行校核（图10） （图11）开机点击HART APPLICATION 界面。

选择2 Online 进入，双击2.Configure 进入界面（图7），双击1Guided setu 进入界面（图8）双击2.Zero Trim 进行零点校核。

精品文档精品文档Hart475菜单中英文对照 1. PROCESS VARIABLES 过程变量(只看) 1. Press过程变量 2. %range百分比量程 3. AO1 out模拟输出 4. Snsr tempe传感器温度 5. static 6.engr unit 7.engr disp1. TEST DEVICE 测试设备 1. Seft 自检2. Statics 状态2. DIAG/ SERVICE 2. LOOP TEST 回路测试 1. 4mA 2. 20mA3. Other4. END诊断和维修 1.RE-RANGE 重设量程( 1.Keypad input 键区输入 2.Apply values 实际输入)3.CALIBRATION 校准 2. Trim analog output 修整模拟输出( 1.D/A trim 数/模刻度修整 2. Scaled D/A trim数/模刻度修整)3.Sensor trim 传感器修整 1. ZeroTrim 零点微调 2. Press过程变量 3. Lower Sensor Trim传感器下限微调1.Tag 位号 4. Upper Sensor Trim传感器上限微调 5. Sensor Trim Points传感器微调点 6.clear snsr trim2.Unit 单位3.RE-RANGE 重设量程( 1.Keypad input 键区输入 2.Apply values 实际输入)3. BASIC SETUP4. Device information 设备信息基本设置 5.Transfer function 变送器特性Linear/Sq root线性/开方6.Damp 阻尼7.Low cut 1. %range百分比量程8.cut mode 2. Press过程变量1.PRES SENSOR压力传感器 3. Unit 1. ZeroTrim 零点微调2. Press过程变量3. Lower Sensor Trim传感器下限微调1. DEVICE SETUP 设备设置 1. SENSORS传感器 4. Sensor trim 传感器修整 4. Upper Sensor Trim传感器上限微调 5. Sensor Trim Points传感器微调点 6.clear snsr trim1.offline 离线2. Pres 压力 2. TEMP SENSOR传感器温度(1.Sensor Temp 传感器温度 2. Amp temp3.snsr temp unit )2.online 在线3. AO1 out 模拟输出4. DETAILED SETUP 3. Statics pres Sensor (1.Statics pres 2.Statics pres unit )3.utility4. LRV 量程下限详细设置 1.Process variables 过程变量 2. RE-RANGE 重设量程 3. Unit 单位 4. Transfer function 变送器特性Linear/Sq root线性/开方4.Hart Diagnostics 诊断5. URV 量程上限 2. SIGNAL CONDITION信号条件 5. Damp 阻尼6. Low cut7. cut mode8.Bi-dir mode9.H2O cutliselect1. PROCESS VARIABLES (1. Press过程变量2. %range百分比量程3. AO1 out模拟输出4. Snsr tempe传感器温度5. static6.engr unit7.engr disp)过程变量精品文档精品文档3. OUTPUT CONDITION输出条件 2. ANALOG OUTPUT 1.Loop test回路测试(4mA 20mA Other END) 2. D/A trim 数/模刻度修整 3. Scaled D/A trim数/模刻度修整(1.proceed 2.change )模拟输出 4.Auto recover 5.AO Lower Limit% 5.AO Upper Limit%3. AO1 Alarm type 模拟输出报警类型4. HART OUTPUT Hart 输出(1.Poll Address波尔地址2.Number request preambles 需求号码 3. Burst mode突发模式 4.Burst option突发选项)1. Display mode (1.Normal%er set3. User set ＆%4.Input press5.Input press ＆% )4.Display condition 2. Display fnctn3.Engr disp range1. FIELD DEVICE INFO现场设备信息 1.Tag位号2.Date日期3.Descriptor描述4.Message信息5.Model型号6.Write protect写保护5. DEVICE INFORMATION 7.Local Keys 本机键（ENABLE-允许DISABLE-禁止）8.Revision 9.Final assy #--Device ID设备信息 1. Measurement Type 测量类型 2. mod. Config. Type 模块组态类型3 .Isolator Material 隔离器材质 4. Fill Type 法兰类型2.SENSOR INFO传感器信息 5 .Proc. Conn. Type 过程连接类型 6. Proc. Conn. Materia 过程连接材质7 .O-Ring Material 模片材质8. Drain/Vent Material 排液/排气材质3. SELF TEST 自检1.Manufacturer2.Model3.Unit4.LSL5. USL5. Review审核6.Min span7.LRV8.URV。

Hart475菜单中英文对照高清版Hart475菜单中英文对照 1. PROCESS VARIABLES 过程变量(只看) 1. Press过程变量 2. %range百分比量程 3. AO1 out模拟输出 4. Snsr tempe传感器温度 5. static 6.engr unit 7.engr disp1. TEST DEVICE 测试设备 1. Seft 自检2. Statics 状态2. DIAG/ SERVICE 2. LOOP TEST 回路测试 1. 4mA 2. 20mA3. Other4. END诊断和维修 1.RE-RANGE 重设量程( 1.Keypad input 键区输入 2.Apply values 实际输入)3.CALIBRATION 校准 2. Trim analog output 修整模拟输出( 1.D/A trim 数/模刻度修整 2. Scaled D/A trim数/模刻度修整)3.Sensor trim 传感器修整 1. ZeroTrim 零点微调 2. Press过程变量 3. Lower Sensor Trim传感器下限微调1.Tag 位号 4. Upper Sensor Trim传感器上限微调 5. Sensor Trim Points传感器微调点 6.clear snsr trim2.Unit 单位3.RE-RANGE 重设量程( 1.Keypad input 键区输入 2.Apply values 实际输入)3. BASIC SETUP4. Device information 设备信息基本设置 5.Transfer function 变送器特性Linear/Sq root线性/开方6.Damp 阻尼7.Low cut 1. %range百分比量程8.cut mode 2. Press过程变量1.PRES SENSOR压力传感器 3. Unit 1. ZeroTrim 零点微调2. Press过程变量3. Lower Sensor Trim传感器下限微调1. DEVICE SETUP 设备设置 1. SENSORS传感器 4. Sensor trim 传感器修整 4. Upper Sensor Trim传感器上限微调 5. Sensor Trim Points传感器微调点 6.clear snsr trim1.offline 离线2. Pres 压力 2. TEMP SENSOR传感器温度(1.Sensor Temp 传感器温度 2. Amp temp3.snsr temp unit )2.online 在线3. AO1 out 模拟输出4. DETAILED SETUP 3. Statics pres Sensor (1.Statics pres 2.Statics pres unit )3.utility4. LRV 量程下限详细设置 1.Process variables 过程变量 2. RE-RANGE 重设量程 3. Unit 单位 4. Transfer function 变送器特性Linear/Sq root线性/开方4.Hart Diagnostics 诊断5. URV 量程上限 2. SIGNAL CONDITION信号条件 5. Damp 阻尼6. Low cut7. cut mode8.Bi-dir mode9.H2O cutliselect1. PROCESS VARIABLES (1. Press过程变量2. %range百分比量程3. AO1 out模拟输出4. Snsr tempe传感器温度5. static6.engr unit7.engr disp)过程变量1 / 21 / 2Hart475菜单中英文对照高清版3. OUTPUT CONDITION输出条件 2. ANALOG OUTPUT 1.Loop test回路测试(4mA 20mA Other END) 2. D/A trim 数/模刻度修整 3. Scaled D/A trim数/模刻度修整(1.proceed 2.change )模拟输出 4.Auto recover 5.AO Lower Limit% 5.AO Upper Limit%3. AO1 Alarm type 模拟输出报警类型4. HART OUTPUT Hart 输出(1.Poll Address波尔地址2.Number request preambles 需求号码 3. Burst mode突发模式 4.Burst option突发选项)1. Display mode (1.Normal%er set3. User set ＆%4.Input press5.Input press ＆% )4.Display condition 2. Display fnctn3.Engr disp range1. FIELD DEVICE INFO现场设备信息 1.Tag位号2.Date日期3.Descriptor描述4.Message信息5.Model型号6.Write protect写保护5. DEVICE INFORMATION 7.Local Keys 本机键（ENABLE-允许DISABLE-禁止）8.Revision 9.Final assy #--Device ID设备信息 1. Measurement Type 测量类型 2. mod. Config. Type 模块组态类型3 .Isolator Material 隔离器材质 4. Fill Type 法兰类型2.SENSOR INFO传感器信息 5 .Proc. Conn. Type 过程连接类型 6. Proc. Conn. Materia 过程连接材质7 .O-Ring Material 模片材质8. Drain/Vent Material 排液/排气材质3. SELF TEST 自检1.Manufacturer2.Model3.Unit4.LSL5. USL5. Review审核6.Min span7.LRV8.URV2 / 22 / 2。

目录第一节简介2第二节基本使用2安装电池组2启动和关闭2启动通信器3关闭3基本性能和功能3键区的使用4第三节电气连接方式5建立HART回路连接5查看在线菜单7第一节简介本仪表适合HART协议的智能变送器以及各类HART标准协议的流量仪表的通信操作，与HART275、HART375、HART475兼容，可通信1151,3051,EJA，ABB及其他HART协议的进口仪表，完全兼容国产的各种智能压力变送器以及带有HART协议的智能流量仪表。

第二节基本使用安装电池组1.将现场通信器正面朝下放在平稳的表面上。

2.按住电池后盖开关，将其推向■的一边打开后盖开关，将后盖揭开装进电池，当电池装好后再将后盖开关推向■的一边锁上开关。

（注意在揭开后盖时从缝隙处轻轻揭开，以免损坏后盖）启动和关闭该通信器使用5节5号干电池，使用前请确保：1.该通信器没有损坏2.电池组已安装好3.所有螺丝没有松动4.将通信器连接到回路，参见第三节：建立HART回路连接启动通信器按住开/关键，直到液晶屏点亮，表明装置已经工作。

开/关键位置可参见图2-1。

在启动期间，通信器将自动轮询检测HART回路设备，如果连接正常将显示被连接设备工位号及进入主菜单，您可以进行以下选择：关闭按住“开关”键半秒钟以上，松开按键，关机完成。

键区的使用开关键箭头导航键四个箭头导航键可便于您在菜单栏中移动，选择，进入或退出。

按右箭头导航键（）可进入下一级菜单（同Enter 键），在操作界面为“确认”键功能或数据发送功能，对应屏幕显示右侧字符所表示的功能。

按左箭头导航键（口）可返回上一级菜单，在操作界面为“返回”或“取消”键功能，对应屏幕显示左侧字符所表示的功能。

在输入界面基本性能和功能HART 现场通讯接口液晶显示屏字母数字键区图2-1通讯器示意图① Power）用于现场通信器的启动或关闭。

JKL斗STLL开关键四个方向导航键所DawirrtdnlG4lfl r液晶背光B-^rtWFFDK时按下键为删除功能。

475手操器使用教程引言：475(HART)手操器是一种用于操作和配置HART（Highway Addressable Remote Transducer）通讯协议的设备。

本文将详细介绍475手操器的使用方法和步骤，帮助读者快速熟悉和掌握该设备。

一、查找设备1.打开475手操器的电源，待其启动完毕后，进入主界面。

2. 在主界面上方，有一个“Find”按钮，点击该按钮进入设备查找模式。

3.在设备查找模式下，手操器会扫描附近的HART设备，当附近有设备可用时，手操器会显示在屏幕上。

如果屏幕上没有显示任何设备，则表示附近没有可用的HART设备。

4.点击手操器屏幕上显示的设备，即可选中该设备。

二、连接设备1. 选中设备后，点击手操器界面下方的“Connect”按钮，手操器将与所选设备建立连接。

2.当手操器与设备成功建立连接后，手操器界面将显示设备的基本信息，如设备名称、设备型号、设备状态等。

三、读取设备参数1.在设备连接成功后，手操器会自动读取设备的基本参数信息，并显示在手操器界面上。

2. 若要读取更多的设备参数信息，可以点击手操器界面上的“Read”按钮。

3.手操器会根据设备的配置，读取相应的参数信息，并显示在手操器界面上。

四、配置设备参数1.在手操器界面上，可以看到设备的各项参数信息。

2.若要修改一些参数，可以点击该参数所在的位置，并输入新的数值。

确保输入正确后，点击确认按钮进行参数修改。

3.在修改参数后，手操器会自动向设备发送新的参数配置命令，设备会根据手操器的配置进行相应的设置。

五、保存配置1.在参数修改完成后，为确保配置的持久性，需要将配置保存到设备中。

2. 点击手操器界面下方的“Save”按钮，手操器会将当前的配置信息保存到设备中，并显示保存成功的提示信息。

六、退出连接1.在配置完成后，需要断开和设备的连接。

2. 点击手操器界面下方的“Disconnect”按钮，手操器将与设备断开连接。

3.在断开连接后，手操器将返回到主界面，准备进行下一次操作。

HART手操器中文说明HART手操器开机后显示：1、offline (离线)，2、online(上线)，3，frequency device (设备频率)，4、utility(效用)。

我们一般选2，online(上线)后进入左边菜单，本说明介绍了几乎其所有子菜单功能。

Process variables(变量作用)、TEST DEVICE（设备测试）1、LRV（零点）、LOOP TEST（回路测试）1、2、URV（满度）1、(键区输入) 3、UNIT（单位）(重调范围4、LSL（量程低限）APPLY 5、USL（量程上限）（应用值）1、D/A trim (输出电流调整)、(校准)Analog output 1、proceed (继续)(使用服务) (2、2、scaled D/A trim （“点”输出电流调整）1、Zero trim (零点测试)、sensor trim2、Lower sensor trim (零点调整)(传感器调整3、Upper sensor trim (满度调整)1、Device setup4、Snsr trim cal typ (传感器类型：差压、绝压、压力)(设备设置)5、sensor trim poin (“点”传感器调整)4、Recall fact trim(传感器真实记录)2、PV 、TAG（标签）（压力测量值）、UNIT（单位）1、keypad input (键区输入) （备注：比如我们校验一个量程为0-350kpa的差压变送器，其步骤如下：3、、RANGE V（1）连接好变送器校验所需仪器。

（如：DRUCK，250Ω电阻，HART等）3、AO (基础设置) （范围值）2、APPLY UALES （应用值）（2）、HART选择online 看LRV(零点)是否为0 kpa，URV（满度）是否为（输出电流）1、Date (修改日期) 350 kpa若不是进行修改。

、2、DESCRIPTOR （解说符）（3）、校验零点：变送器正负压侧都对大气，HART选择online后4、LRV (设备信息) 3、MESSAGE （通讯）1、Device setup2、Diag/service（零点）4、WRITE PROTECT （写入保护）3、Calibration 3、sensor trim 2、Lower sensor trim5、XFER FNCTN LINEAR （线性转移）(输入0 kpa OK 即可)即：1-2-3-3-25、URV 、Pessur（1、压力温度，2、传感器设定，3、传感器真实记录4、单位）（4）满度校验：从变送器正压侧打压到350 kpa 稳定，同上1-2-3-3-3（满度）1、Sensor 输入350 kpa即可(传感器、Temperature sensor (温度) （5）输出电流调整：零点，HART 1-2-3-2-1 到D/A trim 后读取Druc上的电流(详细设置) 2、signal condiation (信号情况：单位、阻尼) 值输入HART上4mA校验点。
