1．电磁流量计PROMAG50 2. 80F调试说明3．溶解氧COM223/COM253 4．CPM223/CPM253 ORP5.超声波测量仪FMU 23X6.压力变送器PMP717.在线测量浊度仪CUE21 8．在线COD测量仪9.雷达FMR245 10.继电器（模数转换）RTA42111.72F调试说明12.重锤料位计FMM5013.DTT31质量流量计PROMAG50 电磁流量计一、参数设置10W调试说明1.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values2.按“+”或“-”,找到“Unit V olume Flow”，可用“+/-”键和“E”键确认体积流量单位，输入10，最后按“E”键确认；3.显示“Unit V olume Flow”，可用“+/-”键和“E”键确认质量流量单位；“m³/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“M³”10.“+”“-”同时按返回，再按“+”或“-”找到“Current Output ”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.同时按“+”“-”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；80F调试说明4.仪表上电稳定后，按“E”键进入菜单组，出现“Group Select”Measuring Values5.按“+”键两次出现“Quick Setup”，按“E”键进入，出现“Setup Commission”；No6.按“+”或“-”，输入80，最后按“E”键确认；7.重新出现Setup Commission”，按“+”键改为“Yes”，按“E”键确认；No8.显示“Language”选择语言为英语，按“E”键确认，如需选其它语言先用“+”“-”键选择再用“E”键确认；9.显示“Pre-setting”,按“E”键确认；“Act-setting”10.显示“Unit Mass Flow”，可用“+/-”键和“E”键确认质量流量单位；“Kg/h”8.“Unit Totalizer”, 可用“+/-”键和“E”键确认累计值单位；“Kg”9.“Configuration other Unit?”，可用“+/-”键和E键，选择“No”;10.“+”“-”同时按返回到“Quick Setup”菜单，再按“+”或“-”找到“Current Output 1”按“E”，选择输出“4—20mA Hart Namur”,再按“E”，用“+、-”输入20mA对应的值，按“E”确认；11.按“E”到“Failsafe Mode”,按“+”或“-”，选择“Max current value”，及报警时输出最大电流值；12.按“E”返回到“Current Output 1”，再按“+”或“-”找到“ProcessParameter”，按“E”，将“Assign cutoff”选为“Mass flow”,按“E”键，在“On-value low flow cut off”设置小流量切除值，一般的设置范围为20mA对应值的1%到5%；Liquisys COM223/COM253溶解氧调试方法一、调试:(1) 操作说明 :下面对各个操作键进行说明：CAL键：标定，激活标定模式，标定菜单显示。

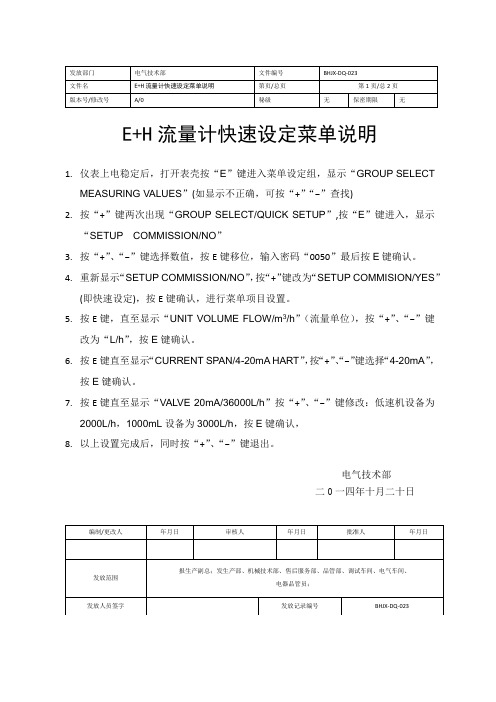

E+H流量计快速设定菜单说明
1.仪表上电稳定后，打开表壳按“E”键进入菜单设定组，显示“GROUP SELECT
MEASURING VALUES”(如显示不正确，可按“+”“−”查找)
2.按“+”键两次出现“GROUP SELECT/QUICK SETUP”,按“E”键进入，显示
“SETUP COMMISSION/NO”
3.按“+”、“−”键选择数值，按E键移位，输入密码“0050”最后按E键确认。
4.重新显示“SETUP COMMISSION/NO”，按“+”键改为“SETUP COMMISION/YES”
(即快速设定)，按E键确认，进行菜单项目设置。
5.按E键，直至显示“UNIT VOLUME FLOW/m3/h”（流量单位），按“+”、“−”键
改为“L/h”，按E键确认。
6.按E键直至显示“CURRENT SPAN/4-20mA HART”，按“+”、“−”键选择“4-20mA”，
按E键确认。
7.按E键直至显示“VALVE 20mA/36000L/h”按“+”、“−”键修改：低速机设备为
2000L/h，1000mL设备为3000L/h，按E键确认，
8.以上设置完成后，同时按“+”、“−”键退出。
电气技术部
二0一四年十月二十日。
E+H 流量计说明书一 ．用途及使用方法 1． 检测显示酒水的瞬时流量和累积流量并以频率信号传送给PLC. 2． 接线如图24 25 L NPLC ～220V 二 ．参数设臵按E 进入主菜单，按ESC ）可以退出进入测量SYSTEM UNITS （系统单位） UNIT VOL FLOW （流量单位） m 3/hUNIT VOLUME （量度） ｍ３OPERATION (操作) LANGUAGE （语言） ENGLISH （英语）ACESS CODE （进入密码） 0050USER INTERFACE （用户面板） ASSIGN LINE1（ 首 行 显 示 ）VOLUME FLOW (流量)ASSIGNLINE2（末行显示）TOTALIZER (总量)PUL/FREQ OUT OPERATION MODE(操作模式) FREQUENCY （频率）END VALUE FREQUENCY （满流量频率） 1000HZ 分别对应 VALUE F MAX （满流量） 12（T ）水60（Ｔ）酒二、安装1.安装位臵只有当满管时才能获得准确的测量，要避免以下安装位臵：（1）管道最高点（易聚积气泡）；（2）直接向下的管线的敞开出口前；（3）泵的入口侧（防止抽压而造成的对流量管衬里的破坏）；（4）有残渣聚积的场合和排水管的最低点（最好安装一个清洁阀）。
2.安装方位最适宜的方位可帮助避免气体的累积和测量管内的残渣存积。
垂直安装、流体自下而上的安装位臵为最佳方位。
若为水平安装，测量电极平面必须水平，这样可以防止由于夹带的气泡而产生的电极短时间绝缘。
空管检测功能仅当测量装臵为水平安装及变送器外壳向上时能正确工作。
3.振动如果振动剧烈，注意支撑管道和传感器；若振动非常剧烈应将传感器和变送器分开安装。
不允许利用外框承住传感器的重量，这会使外框变形并破坏内部励磁线圈。
4.出入口直管段安装传感器时要尽量避免阀门、三通、弯头等组件，与他们之间的距离应能保证所需的进口和出口直管段以确保测量精度：入口长度≥5DN，出口长度≥2DN。
E+H仪表设置一．E+H 质量流量计参数设置：1. 系统密码：00802. 按ENTER 键找到UNIT MASS FLOW 按+键进入3. 根据要求改变单位，将KG 改为T，就是在KG 跳动时按+，转换好后按E 保存4. 同时按+,- 键退出UNIT MASS FLOW 界面5. 按E 键找到TOTALIZER 界面，按+进入6. 按E 找到总计量单位，按E，当单位跳动时按+调为我们想要的单位，按E 保存7. 同时按+，-键退出8. 按E 找到PULS./FREQ.OUTP,按E 进入看PULSE 的界面。
看是否是0.0100T/P9. 按+，-键退出就可以了二．E+H 双法兰液位计参数设置：1. 按“E”键进入“组选择”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。
同时按+，-键退出2. 通过“+”或“-”键找到“测量模式”，按“E”键进入，通过“+”或“-”键选定“液位”。
按E 保存。
同时按+，-键退出3. 通过“+”或“-”键找到“快速设定”，按“E”键进入“调零”，通过“+”或“-”键选定“确认”，按E 保存，系统补偿完后归零。
同时按+，-键退出4. 通过“+”或“-”键找到“操作菜单”，按“E”键进入，通过“+”或“-”键选定“设置”，按E 进入。
按“+”或“-”选定“基本设定”，按E 进入。
通过“+”或“-”键选定“压力工程单位”，选择“mbar”，按E 保存；选定“输出单位”，选择“%”，按E 保存。
选择“标定方式”，选定“湿标”，按E 保存。
5 选择湿标标定方式后：空罐时选择空标——通过“+”或“-”键直到数值0.00 在跳动按E 确认，此时空罐标定完成。
（表头显示100%）同样满罐时选择满标通过“+”或“-”键直到数值100.00 在跳动按E 确认此时满罐标定成功。
（表头显示100%）5. 按+，-键退出就可以了三. E+H 差压计（负压）参数设置：1. 按E 键进入“操作菜单”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。

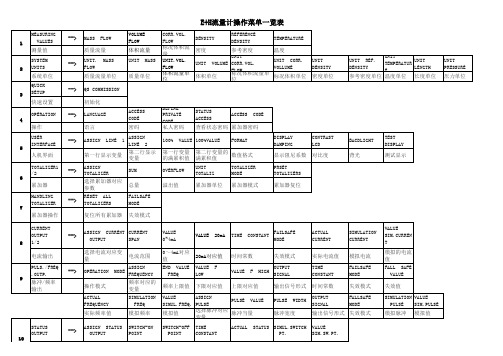

80系列质量流量计基本调试说明【按键说明】按键“+”，“-”和“E”，需开前表盖即可按键操作。
E为确认，用“+”和“-”按键切换选项和变换数字，“+”和“-”同时按可退出到上一级菜单。
注：进入菜单后右上角为菜单号。
在修改参数前需要输入密码，此时屏幕上会显示四个“****”，按“+”或“-”键可输入，密码为0080，输入好后按“E”键确认。
密码输入界面显示如下：图一【单位修改】按“E”键进入主菜单，此时默认菜单“SYSTEM UNIT”，显示如下：图二按“E”键进入，默认菜单为“UNIT MASS FLOW”，显示如下：图三该菜单下可以选择瞬时流量的单位，修改完成后按“E”键跳到下一菜单（若不修改直接按“E”键跳到下一菜单）“UNIT MASS”，显示如下：图四该菜单下可选择累积流量的单位，选好后按“E”键确认，多次按“E”键直到菜单显示如下：图五此菜单下可修改密度单位，修改好按“E”键跳入下一菜单，显示如下：图六同时多次按住“+”和“-”键退出到测量值界面，显示如下：图七【量程修改】（4～20mA）：按E键进入菜单（如图二），多次按“+”走到菜单“CURRENT OUTPUT1”，显示如下：图八按“E”键进入，默认菜单为“MASS FLOW”：1.测流量（若只测密度此步忽略）：直接按“E”键进入菜单，默认菜单为“4-20mA HART NAM.”，显示如下：图九按“E”键进入菜单“VALUE20mA”，显示如下：图十此菜单下显示的是最大输出电流代表的物理量大小，修改时注意第一位为符号位，改好后按“E”进入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。
2.测密度（若只测流量此步忽略）：多次按“+”直到显示如下：图十一按“E”键确认并进入下一菜单，默认菜单“4-20mA HART NAM.”，按“E”键进入，默认菜单“VALUE0_4mA”，显示如下：图十二此菜单下显示的是最小输出电流代表的密度大小，用“+”或“-”进行修改，改好后按“E”进入菜单“VALUE20mA”，显示如下：图十三此菜单下显示的是最大输出电流代表密度的大小，用“+”或“-”进行修改注意，改好后按“E”进入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。
一．E+H 质量流量计参数设置：1. 系统密码：00802. 按ENTER 键找到UNIT MASS FLOW 按+键进入3. 根据要求改变单位，将KG 改为T，就是在KG 跳动时按+，转换好后按E 保存4. 同时按+,- 键退出UNIT MASS FLOW 界面5. 按E 键找到TOTALIZER 界面，按+进入6. 按E 找到总计量单位，按E，当单位跳动时按+调为我们想要的单位，按E 保存7. 同时按+，-键退出8. 按E 找到PULS./FREQ.OUTP,按E 进入看PULSE 的界面。
看是否是0.0100T/P9. 按+，-键退出就可以了二．E+H 双法兰液位计参数设置：1. 按“E”键进入“组选择”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。
同时按+，-键退出2. 通过“+”或“-”键找到“测量模式”，按“E”键进入，通过“+”或“-”键选定“液位”。
按E 保存。
同时按+，-键退出3. 通过“+”或“-”键找到“快速设定”，按“E”键进入“调零”，通过“+”或“-”键选定“确认”，按E 保存，系统补偿完后归零。
同时按+，-键退出4. 通过“+”或“-”键找到“操作菜单”，按“E”键进入，通过“+”或“-”键选定“设置”，按E 进入。
按“+”或“-”选定“基本设定”，按E 进入。
通过“+”或“-”键选定“压力工程单位”，选择“mbar”，按E 保存；选定“输出单位”，选择“%”，按E 保存。
选择“标定方式”，选定“湿标”，按E 保存。
5 选择湿标标定方式后：空罐时选择空标——通过“+”或“-”键直到数值0.00 在跳动按E 确认，此时空罐标定完成。
（表头显示100%）同样满罐时选择满标通过“+”或“-”键直到数值100.00 在跳动按E 确认此时满罐标定成功。
（表头显示100%）5. 按+，-键退出就可以了三. E+H 差压计（负压）参数设置：1. 按E 键进入“操作菜单”，找到“Language”，按“E”键进入，通过“+”或“-”键选定“中文”，再按E 保存。
