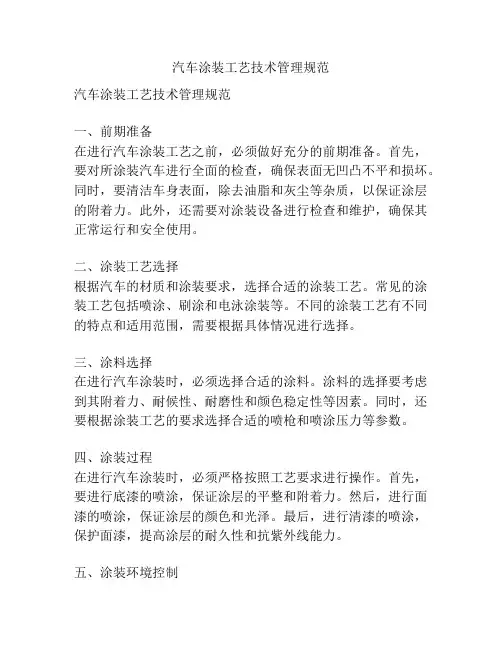

汽车涂装工艺技术管理规范汽车涂装工艺技术管理规范一、前期准备在进行汽车涂装工艺之前,必须做好充分的前期准备。
首先,要对所涂装汽车进行全面的检查,确保表面无凹凸不平和损坏。
同时,要清洁车身表面,除去油脂和灰尘等杂质,以保证涂层的附着力。
此外,还需要对涂装设备进行检查和维护,确保其正常运行和安全使用。
二、涂装工艺选择根据汽车的材质和涂装要求,选择合适的涂装工艺。
常见的涂装工艺包括喷涂、刷涂和电泳涂装等。
不同的涂装工艺有不同的特点和适用范围,需要根据具体情况进行选择。
三、涂料选择在进行汽车涂装时,必须选择合适的涂料。
涂料的选择要考虑到其附着力、耐候性、耐磨性和颜色稳定性等因素。
同时,还要根据涂装工艺的要求选择合适的喷枪和喷涂压力等参数。
四、涂装过程在进行汽车涂装时,必须严格按照工艺要求进行操作。
首先,要进行底漆的喷涂,保证涂层的平整和附着力。
然后,进行面漆的喷涂,保证涂层的颜色和光泽。
最后,进行清漆的喷涂,保护面漆,提高涂层的耐久性和抗紫外线能力。
五、涂装环境控制在进行汽车涂装时,必须对涂装环境进行控制。
首先,要保持涂装环境的温度和湿度在一定范围内,以保证涂料的干燥和固化。
同时,还要控制涂装车间的通风和洁净度,防止外界灰尘和杂质的进入,影响涂层的质量。
六、质量检验在汽车涂装完成后,必须进行质量检验。
质量检验的主要内容包括涂层的厚度、硬度、附着力和光泽等指标的测试。
只有通过质量检验的涂装才能出厂,否则需要重新修复或重涂。
七、记录管理在进行汽车涂装工艺时,必须做好详细的记录。
记录的内容包括涂装工艺参数、涂料使用情况、质量检验结果和修复情况等。
这些记录可以用于工艺的控制和质量的追溯,提高涂装工艺的管理水平。
总之,汽车涂装工艺技术管理规范是确保涂装质量和提高生产效率的重要手段。
只有严格按照规范进行工艺操作和管理,才能保证汽车涂装的质量和稳定性。
同时,不断进行技术创新和提高管理水平,推动汽车涂装工艺的进一步发展和完善。

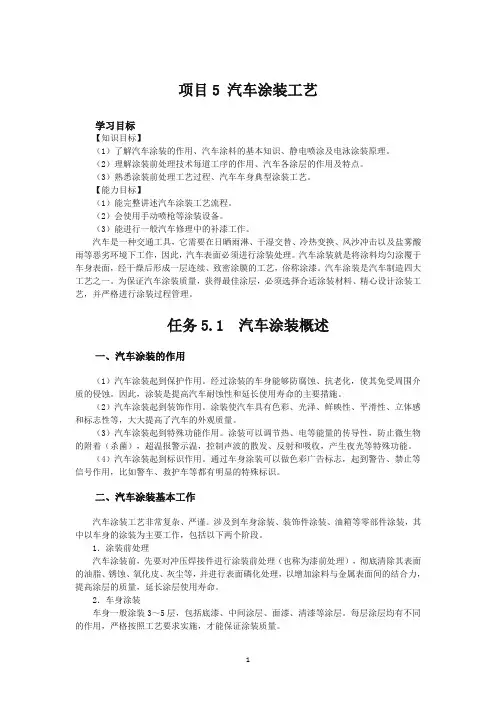

项目5 汽车涂装工艺学习目标【知识目标】(1)了解汽车涂装的作用、汽车涂料的基本知识、静电喷涂及电泳涂装原理。
(2)理解涂装前处理技术每道工序的作用、汽车各涂层的作用及特点。
(3)熟悉涂装前处理工艺过程、汽车车身典型涂装工艺。
【能力目标】(1)能完整讲述汽车涂装工艺流程。
(2)会使用手动喷枪等涂装设备。
(3)能进行一般汽车修理中的补漆工作。
汽车是一种交通工具,它需要在日晒雨淋、干湿交替、冷热变换、风沙冲击以及盐雾酸雨等恶劣环境下工作,因此,汽车表面必须进行涂装处理。
汽车涂装就是将涂料均匀涂覆于车身表面,经干燥后形成一层连续、致密涂膜的工艺,俗称涂漆。
汽车涂装是汽车制造四大工艺之一。
为保证汽车涂装质量,获得最佳涂层,必须选择合适涂装材料、精心设计涂装工艺,并严格进行涂装过程管理。
任务5.1 汽车涂装概述一、汽车涂装的作用(1)汽车涂装起到保护作用。
经过涂装的车身能够防腐蚀、抗老化,使其免受周围介质的侵蚀。
因此,涂装是提高汽车耐蚀性和延长使用寿命的主要措施。
(2)汽车涂装起到装饰作用。
涂装使汽车具有色彩、光泽、鲜映性、平滑性、立体感和标志性等,大大提高了汽车的外观质量。
(3)汽车涂装起到特殊功能作用。
涂装可以调节热、电等能量的传导性,防止微生物的附着(杀菌),超温报警示温,控制声波的散发、反射和吸收,产生夜光等特殊功能。
(4)汽车涂装起到标识作用。
通过车身涂装可以做色彩广告标志,起到警告、禁止等信号作用,比如警车、救护车等都有明显的特殊标识。
二、汽车涂装基本工作汽车涂装工艺非常复杂、严谨。
涉及到车身涂装、装饰件涂装、油箱等零部件涂装,其中以车身的涂装为主要工作,包括以下两个阶段。
1.涂装前处理汽车涂装前,先要对冲压焊接件进行涂装前处理(也称为漆前处理),彻底清除其表面的油脂、锈蚀、氧化皮、灰尘等,并进行表面磷化处理,以增加涂料与金属表面间的结合力,提高涂层的质量,延长涂层使用寿命。
2.车身涂装车身一般涂装3~5层,包括底漆、中间涂层、面漆、清漆等涂层。
教案讲稿-汽车涂装技术第一章:汽车涂装技术概述一、教学目标1. 了解汽车涂装技术的基本概念和发展历程。
2. 掌握汽车涂装的主要工艺流程和作用。
3. 了解汽车涂装技术在我国的应用现状和发展趋势。
二、教学内容1. 汽车涂装技术的定义和发展历程。
2. 汽车涂装的主要工艺流程及其作用。
3. 我国汽车涂装技术的应用现状和发展趋势。
三、教学方法1. 采用讲授法,介绍汽车涂装技术的基本概念和发展历程。
2. 采用案例分析法,分析汽车涂装的主要工艺流程和作用。
3. 采用调查法,了解我国汽车涂装技术的应用现状和发展趋势。
四、教学准备1. 准备相关教材和参考资料。
2. 准备PowerPoint 课件,展示汽车涂装技术的图片和实例。
五、教学过程1. 引入话题:介绍汽车涂装技术的定义和发展历程。
2. 讲解内容:详细讲解汽车涂装的主要工艺流程和作用。
3. 案例分析:分析实际案例,让学生了解汽车涂装技术的应用。
4. 课堂讨论:引导学生思考我国汽车涂装技术的应用现状和发展趋势。
5. 总结讲解:总结本节课的主要内容和知识点。
第二章:汽车涂装材料一、教学目标1. 了解汽车涂装材料的基本分类和性能要求。
2. 掌握汽车涂装主要材料的组成和作用。
3. 了解汽车涂装材料的发展趋势。
二、教学内容1. 汽车涂装材料的分类及其性能要求。
2. 汽车涂装主要材料的组成和作用。
3. 汽车涂装材料的发展趋势。
三、教学方法1. 采用讲授法,介绍汽车涂装材料的基本分类和性能要求。
2. 采用案例分析法,分析汽车涂装主要材料的组成和作用。
3. 采用调查法,了解汽车涂装材料的发展趋势。
四、教学准备1. 准备相关教材和参考资料。
2. 准备PowerPoint 课件,展示汽车涂装材料的图片和实例。
五、教学过程1. 引入话题:介绍汽车涂装材料的基本分类和性能要求。
2. 讲解内容:详细讲解汽车涂装主要材料的组成和作用。
3. 案例分析:分析实际案例,让学生了解汽车涂装材料的运用。

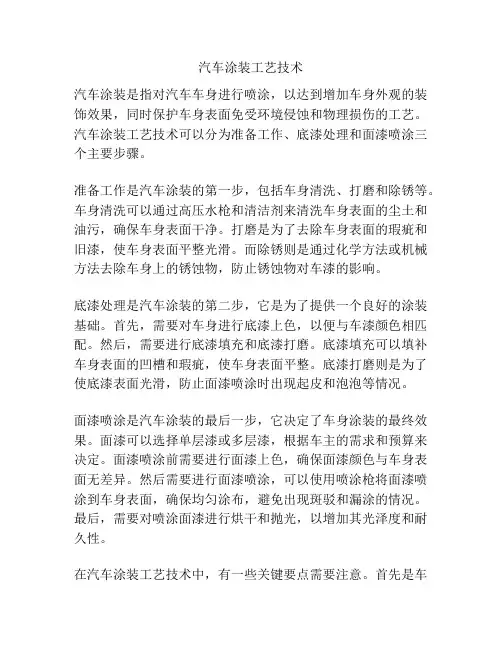

汽车涂装工艺技术汽车涂装是指对汽车车身进行喷涂,以达到增加车身外观的装饰效果,同时保护车身表面免受环境侵蚀和物理损伤的工艺。
汽车涂装工艺技术可以分为准备工作、底漆处理和面漆喷涂三个主要步骤。
准备工作是汽车涂装的第一步,包括车身清洗、打磨和除锈等。
车身清洗可以通过高压水枪和清洁剂来清洗车身表面的尘土和油污,确保车身表面干净。
打磨是为了去除车身表面的瑕疵和旧漆,使车身表面平整光滑。
而除锈则是通过化学方法或机械方法去除车身上的锈蚀物,防止锈蚀物对车漆的影响。
底漆处理是汽车涂装的第二步,它是为了提供一个良好的涂装基础。
首先,需要对车身进行底漆上色,以便与车漆颜色相匹配。
然后,需要进行底漆填充和底漆打磨。
底漆填充可以填补车身表面的凹槽和瑕疵,使车身表面平整。
底漆打磨则是为了使底漆表面光滑,防止面漆喷涂时出现起皮和泡泡等情况。
面漆喷涂是汽车涂装的最后一步,它决定了车身涂装的最终效果。
面漆可以选择单层漆或多层漆,根据车主的需求和预算来决定。
面漆喷涂前需要进行面漆上色,确保面漆颜色与车身表面无差异。
然后需要进行面漆喷涂,可以使用喷涂枪将面漆喷涂到车身表面,确保均匀涂布,避免出现斑驳和漏涂的情况。
最后,需要对喷涂面漆进行烘干和抛光,以增加其光泽度和耐久性。
在汽车涂装工艺技术中,有一些关键要点需要注意。
首先是车身表面的处理,包括清洗、打磨和除锈等,必须仔细细致,确保车身表面干净平整。
其次是底漆处理,底漆的填充和打磨需要细心操作,以保证涂装基础的质量。
最后是面漆喷涂,面漆的上色和喷涂需要严格按照标准进行,以确保涂装的最终效果。
总之,汽车涂装工艺技术是一项复杂而精细的工作,需要专业的知识和技能。
只有掌握了合适的技术,才能保证汽车涂装的质量和效果。
不仅如此,工匠精神和耐心也是必不可少的,以追求更完美的涂装效果。
随着社会的发展和人们对汽车外观的要求越来越高,汽车涂装工艺技术也在不断创新和发展,为汽车的美观和保护提供了更好的解决方案。
1 耐候性阴极电泳底漆阴极电泳漆具有涂装效率高、经济安全、污染少、防腐蚀性能好、可完全实现自动化管理等特点,在汽车涂装上得到了迅速的普及应用。
近几年围绕节能和环保的要求,阴极电泳漆技术的发展速度很快。
无铅、无锡阴极电泳漆,低温烘烤型阴极电泳漆,高泳透力、低溶剂含量的阴极电泳漆,高锐边防腐性的阴极电泳漆等已经在涂装生产线上得到成熟应用。
但由于现用阴极电泳漆主体树脂(环氧树脂)的耐候性能差,随着汽车产品种类的增多及质量要求的提高,有些只涂电泳漆的零部件及总成不但要具有较高的耐腐蚀性能,还要具有一定的耐候性能(比如商用车车架总成等),因此国外涂料开发商开发了耐候性阴极电泳漆。
目前有两种技术路线可以提高电泳漆的耐候性能。
1.1 耐紫外线(UV )阴极电泳漆 耐UV 阴极电泳漆通过调整涂料配方,将原有的芳香族异氰酸酯改换成脂肪族异氰酸酯,并加入UV 稳定剂和UV 稳定的颜料来提高耐候性能。
涂料开发商用不同方法(包括大气曝晒、人工加速老化试验)测试了该涂料的耐UV 性能,结果都证明该阴极电泳漆耐UV 性能达到了与粉末中涂相当的水平。
耐UV 阴极电泳漆的开发是一个技术进步,已在国外某生产线上得到了应用。
耐UV 阴极电泳漆与现用阴极电泳漆性能的不同点列于表1中。
1.2 分层阴极电泳漆分层阴极电泳漆的主体树脂是环氧树脂和耐候性树脂的混合。
在漆膜烘烤过程中,不同的成分通过分层电沉析体现各自的机能,上层具有高耐候性能,下层具有高防腐性能(见图1)。
主要通过控制树脂特性Sp 值,使环氧树脂和耐候性树脂在涂膜固化时发生分离。
分层阴极电泳漆膜能耐400 h 人工老化试验,保光率为80%,漆膜的耐腐蚀性能与现用电泳漆相当,已在日本轻型车和商用车生产线上得到了应用,国内某商用车车架涂装线在3年前也应用了该种电泳漆。
目前,国内高档商用车和面包车采用金属漆涂装工艺,为降低涂装成本和V O C 排放,可以将中涂层取消。
要保证达到原有涂层质量,有两种技术措施:一是改变底色漆和罩光漆的性能,采用新的中汽车涂装用几种最新涂料与涂装工艺日益严格的环保法规的颁布实施及汽车市场日趋激烈的竞争,加快了汽车涂装材料和涂装技术不断更新与发展的步伐。
