ANSYS结构静力分析.ppt

第九章 周期对称结构的静力分析 如果结构绕其轴旋转一个角度α，结构（包括材料常数）与旋转前完全相同，则将这种结构称为周期对称结构（循环对称结构）。

符合这一条件的最小旋转角α称为旋转周期，从结构中任意取出夹角为α的部分都可以称为结构的基本扇区。

由基本扇区绕其轴旋转复制N （＝απ/2，N 必为整数）份，则可得到整个完整的结构。

在ANSYS 中可以利用结构的周期对称性，在建立模型和求解时，只对一个基本扇区建模和分析，在后处理中再进行扩展，也可得到整个结构的结果。

这样可以降低分析的规模，节省计算费用。

本章中介绍的实例依然是第八章的轮盘，区别是此处考虑了轮盘上的6个均压孔。

9．1 问题描述某型压气机盘如图9.1所示，其截面图如图9.2所示。

盘上6个均压孔均布。

将叶片的引起的离心效果均匀施加于轮盘的边缘。

图9.1 带有均压孔的压气机盘图9.2 压气机盘截面图中所标各点坐标如表9.1所示。

表9.1 盘上各关键点坐标 点编号 1 2 3 4 5 6 7 8X226226 157 237.5229.2237.5126 138 Z208.8258.7 258.7 220.3220.3208.8276.7276.7 点编号 9 10 11 12 13 14 15 16 17 X102.5102.5 237.5 237.5135 243.85243.85229.2 162.5 Z 263 248.7 273.8 264.1248.7273.8254.8254.8 264.1盘转速为11373转/分，盘材料TC4钛合金，其弹性模量为：1.15×10MPa ，泊松比为0.30782，密度为4.48×10吨/立方毫米。

59−叶片数目为74个，叶片和其安装边总共产生的离心力等效为628232N （沿径向等效），这些力假定其均匀作用于轮盘边缘。

孔数目为6个，孔半径为10mm ，均布于轮盘径向200mm 的圆上。

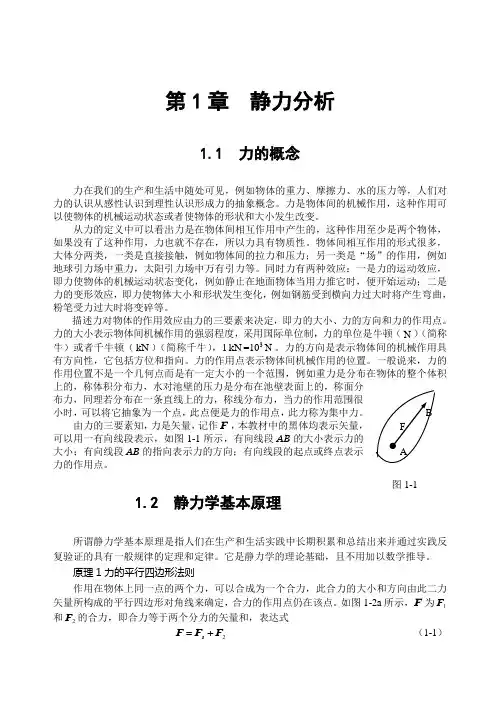

第1章 静力分析1.1 力的概念力在我们的生产和生活中随处可见，例如物体的重力、摩擦力、水的压力等，人们对力的认识从感性认识到理性认识形成力的抽象概念。

力是物体间的机械作用，这种作用可以使物体的机械运动状态或者使物体的形状和大小发生改变。

从力的定义中可以看出力是在物体间相互作用中产生的，这种作用至少是两个物体，如果没有了这种作用，力也就不存在，所以力具有物质性。

物体间相互作用的形式很多，大体分两类，一类是直接接触，例如物体间的拉力和压力；另一类是“场”的作用，例如地球引力场中重力，太阳引力场中万有引力等。

同时力有两种效应：一是力的运动效应，即力使物体的机械运动状态变化，例如静止在地面物体当用力推它时，便开始运动；二是力的变形效应，即力使物体大小和形状发生变化，例如钢筋受到横向力过大时将产生弯曲，粉笔受力过大时将变碎等。

描述力对物体的作用效应由力的三要素来决定，即力的大小、力的方向和力的作用点。

力的大小表示物体间机械作用的强弱程度，采用国际单位制，力的单位是牛顿（N ）（简称牛）或者千牛顿（kN ）（简称千牛），1kN =103N 。

力的方向是表示物体间的机械作用具有方向性，它包括方位和指向。

力的作用点表示物体间机械作用的位置。

一般说来，力的作用位置不是一个几何点而是有一定大小的一个范围，例如重力是分布在物体的整个体积上的，称体积分布力，水对池壁的压力是分布在池壁表面上的，称面分布力，同理若分布在一条直线上的力，称线分布力，当力的作用范围很小时，可以将它抽象为一个点，此点便是力的作用点，此力称为集中力。

由力的三要素知，力是矢量，记作F ，本教材中的黑体均表示矢量，可以用一有向线段表示，如图1-1所示，有向线段AB 的大小表示力的大小；有向线段AB 的指向表示力的方向；有向线段的起点或终点表示力的作用点。

1.2 静力学基本原理所谓静力学基本原理是指人们在生产和生活实践中长期积累和总结出来并通过实践反复验证的具有一般规律的定理和定律。

Workbench -Mechanical Introduction第四章静力结构分析概要Training Manual •本章，将练习线性静力结构分析，模拟过程中包括：A.几何和单元B.组件和接触类型C.分析设置D.环境，如载荷和约束环境如载荷和约束E.求解模型F.结果和后处理•本节描述的应用一般都能在ANSYS DesignSpace Entra或更高版本中使用。

–尽管本章中讨论的一些选项可能需要更高级的许可，但都给了提示。

线性静态结构分析基础Training Manual •对于一个线性静态结构分析（Linear Static Analysis），位移{x}由下面的矩阵方程解出：[]{}{}FK=x假设：–[K] 是一个常量矩阵[K]是个常量矩阵•假设是线弹性材料行为•使用小变形理论可能包含些非线性边界条件•可能包含一些非线性边界条件–{F}是静态加在模型上的•不考虑随时间变化的力•不包含惯性影响（质量、阻尼）•记住关于线性静态结构分析的假设是很重要的。

非线性静态分析和动态分析在后面章节讲解。

A. 几何模型Training Manual •在结构分析中，可能模拟各种类型的实体。

•对于面实体，在Details of surface body中一定要指定厚度值。

•线实体的截面和方向，在DesignModeler里进行定义，并自动导入到Simulation（模拟）中。

… 质量点Training Manual •在模型中添加一个质量点来模拟结构中没有明确建模的重量体：–质量点只能和面一起使用。

–它的位置可以通过下面任一种方法指定：•用户自定义的坐标系中指定（x，y，z）坐标值•通过选择顶点/边/面指定位置–质量点只受包括加速度、重力加速度和角加速度的影响。

–质量是与选择的面联系在一起的，并假设它们之间没有刚度。

–不存在转动惯性… 材料特性Training Manual •在线性静态结构分析中需要给出杨氏模量和泊松比：–在Engineering Data中输入材料参数–存在惯性时，需要给出材料密度存在惯性时需要给出材料密度–当施加了一个均匀的温度载荷时，需要给出热膨胀系数在均匀度载荷条件下不需要指定导热系数–在均匀温度载荷条件下，不需要指定导热系数–想得到应力结果，需要给出应力极限–进行疲劳分析时需要定义疲劳属性•在许可协议中需要添加疲劳分析模块B. 组件–实体接触Training Manual •在导入实体装配体时，在实体之间会自动创建接触对。

ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应，它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。

可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力)，以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。

静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。

固定不变的载荷和响应是一种假定，即假定载荷和结构响应随时间的变化非常缓慢。

静力分析所施加的载荷包括：外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷，还可参见§2.3.4。

2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。

非线性静力分析包括所有类型的非线性：大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。

本章主要讨论线性静力分析。

对非线性静力分析只作简单介绍，其详细论述见《ANSYS Structural Analysis Guide》§8。

2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题，然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。

这些步骤是大多数分析类型共同的，并已在《ANSYS Basic Analysis Guide》§1.2 论述。

有关建模的进一步论述，见《ANSYS Modeling and Meshing Guide》。

2.3.1.1 注意事项在进行静力分析时，要注意如下内容：1、可以采用线性或非线性结构单元。

2、材料特性可以是线性或非线性，各向同性或正交各向异性，常数或与温度相关的：必须按某种形式定义刚度(如弹性模量EX，超弹性系数等)。

对于惯性载荷(如重力等)，必须定义质量计算所需的数据，如密度DENS。

ANSYS WORKBENCH 11.0培训教程（DS）第四章静力结构分析序言•在DS中关于线性静力结构分析的内容包括以下几个方面:–几何模型和单元–接触以及装配类型–环境（包括载荷及其支撑）–求解类型–结果和后处理•本章当中所讲到的功能同样适用与ANSYS DesignSpace Entra及其以上版本.–本章当中的一些选项可能需要高级的licenses，但是这些都没有提到。

–模态，瞬态和非线性静力结构分析在这里没有讨论，但是在相关的章节当中将会有所阐述。

线性静力分析基础•在线性静力结构分析当中，位移矢量{x} 通过下面的矩阵方程得到:在分析当中涉及到以下假设条件:–[K] 必须是连续的•假设为线弹性材料•小变形理论•可以包括部分非线性边界条件–{F} 为静力载荷•不考虑随时间变化的载荷•不考虑惯性（如质量，阻尼等等）影响•在线性静力分析中，记住这些假设是很重要的。

非线性分析和动力学分析将在随后的章节中给予讨论。

[]{}{}F x K =A. 几何结构•在结构分析当中，可以使用所有DS 支持的几何结构类型.•对于壳体，在几何菜单下厚度选项是必须要指定的。

•梁的截面形状和方向在DM已经指定并且可以自动的传到DS模型当中。

–对于线性体，仅仅可以得到位移结果.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional xStructural xMechanical/Multiphysics x…Point Mass•Point Mass 在“Geometry”分支在模拟没有明确建模的重量–只有面实体才能定义point mass–可以用以下方式定义point mass位置:•在任意用户定义坐标系中(x, y, z)坐标•选择点/边/面来定义位置–重量/质量大小在“Magnitude”中输入–在结构静力分析中,point mass只受“加速度”，“标准重力加速度,”和“旋转速度”的作用.–质量和所选面相连通时它们之间没有刚度. 这不是一个刚度区域假设而是一个类似与分布质量的假设–没有旋转惯性项出现.ANSYS License AvailabilityDesignSpace Entra xDesignSpace xProfessional x…Point Mass•point mass 将会以灰色圆球出现–前面提到，只有惯性力才会对point mass 起作用。
