轴的加工工艺包括什么
轴的加工工艺主要包括以下几种:
1.车削：使用车床进行旋转切削，将工件固定在主轴上，然后用刀具加工出所需形状。
2.铣削：使用铣床进行切削，通过旋转刀具在工件上移动，将工件表面铣光并形成所需形状。
3.钻削：使用钻床或者钻头进行切削，将工件固定在工作台上，并通过钻头的旋转来加工出中空孔或者盲孔。
4.拉削：使用拉床进行切削，将工件夹在拉刀和夹具之间，通过拉刀的移动来加工出所需形状。
5.磨削：使用磨床进行切削，通过砂轮的旋转和与工件的接触来去除工件表面的金属，实现精密的加工。
6.焊接：使用焊接设备将两个或多个轴件相连接，常见的焊接方法包括电弧焊、氩弧焊等。
7.热处理：对轴进行热处理，如淬火，调质等，以增强轴的硬度和强度，并改变
其组织结构和性能。
8.抛光：对轴进行表面抛光处理，使其表面光滑，增加其美观性。
9.组装：将加工好的轴与其他配件一起进行组装，形成完整的机械设备。

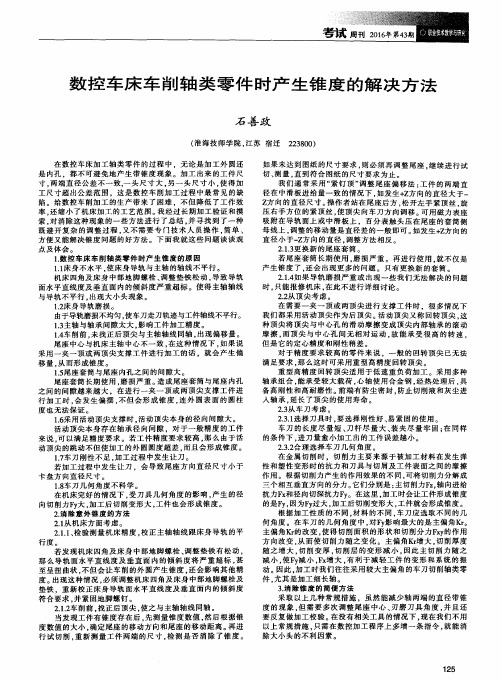

轴类零件在车削中产生各项误差的原因及预防措施轴类零件是车床加工中常见的零件之一。
它主要支承着其它转动件回转并传递扭矩，同时又通过轴承与机器的机架、箱体连接。
轴类零件根据其结构形状可分为光轴、阶台轴、空心轴和曲轴等。
轴类零件是旋转零件，其长度大于直径。
轴类零件一般由圆柱面、阶台、端面、倒角、圆弧和沟槽等构成。
车削轴类零件时，除了要保证图样上标注的尺寸和表面粗糙度要求外，一般还应保证形状和位置精度要求。
轴类零件一般分粗、精车两个阶段，特殊情况下还包括半精车。
粗车是为了提高生产率，将工件毛坯上的多余金属车去，只保留一定的精车余量，精车后使工件完全达到图样要求。
如规定的尺寸精度、位置精度和表面粗糙度。
但是在实际车削过程中，由于各项误差产生的原因，造成车削完毕后，轴类零件还达不到图样或工艺文件上的各项要求。
那么如何去预防这些误差的产生，本文从几个方面分析轴类零件在车削中产生的各项误差的原因和排除误差的措施。
一、尺寸误差的成因及解决的办法（1）、故障现象：轴类零件在车削中容易产生尺寸精度超差。
误差的原因有：看错图纸、看错尺寸和刻度。
（2）、没有进行试切，试切时粗枝大叶。
（3）、试切中测量不准。
（4）、由于切削热的影响，使工件尺寸发生变化。
（5）、刀刃不锋利，造成最小切削厚度变化。
排除误差的措施是：（1）、要认真看清图纸，看图时要反复多看几遍，掌握进刀刻度盘使用方法和看清刻度格数。
（2）、根据加工余量算出切削深度，进行浅试切削，然后修正切削深度。
在试切时要细心，车出2ｍｍ～3ｍｍ进行测量，以防一刀工件报废。
（3）、量具使用前，必须仔细检查和调整零件，正确使用量具。
特别是精车时，游标卡尺和千分尺必须配合使用，以防测量时多一圈或少一圈。
（4）、不能在工件温度较高时测量，要待温度降至室温时再进行测量。
如果是精密零件，先粗车后再进行高温时效，半精车加工后要进行低温时效，然后才精车测量。
（5）、选择刀尖倒棱，刀尖圆弧半径小的刀具，精细研磨刃口，提高刀具刚性。
学号： 063016121毕业设计说明书设计题目数控车削圆锥轴套配合件的加工工艺及仿真学生姓名专业名称数控技术指导教师二00九年六月六日学号：063016121河源职业技术学院机电工程系毕业设计数控车削圆锥轴套配合件的加工工艺及仿真指导教师：专业名称：数控技术论文提交日期： 2009-6-1论文答辩日期： 2009-6-6论文评阅人：目录摘要 (1)ABSTRACT (2)第一章绪论 (3)第二章零件的结构分析 (4)2.1工件一的分析 (4)2.2工件二的分析 (5)2.3工件一与工件二装配分析 (6)2.4确定零件的公差等级 (6)2.4.1工件1的公差等级 (6)2.4.2工件2的公差等级 (7)第三章零件的工艺设计 (8)3．1加工设备的选定 (8)3．2零件材料和毛坯的选用 (8)3．3夹具的选用 (8)3．4刀具的选择 (8)3.4.1工件1选用的刀具 (9)3.4.2工件2选用的刀具 (9)3.5加工参数的选用 (9)3.5.1主轴转速的确定 (9)3.5.2进给速度的确定 (10)3.6.3背吃刀量确定 (10)第四章加工工艺方案 (11)4.1工件1工艺方案 (11)4.2工件2工艺方案 (11)第五章零件的加工编制 (13)5.1数控车床编程基础 (13)5.1.1数控车床编程特点 (13)5.1.2数控车床的坐标系和参考点 (13)5.2工件1加工程序 (14)5.3工件2加工程序 (15)总结 (16)参考文献 (17)结束语 (18)摘要轴类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
本设计圆锥轴套配合件为典型的轴类零件，零件形状轨迹虽然并不复杂但是为了保证相互配合，必须右严格的尺寸要求,所以加工难度大。
车削,铣削,磨削,刨削,钻削的工艺特点
车削的工艺特点：
1. 利用旋转刀具对工件进行切削加工，工件固定在回转工作台上。
2. 适用于加工轴类工件和旋转对称零件。
3. 刀具与工件之间有相对运动，可以实现高精度的切削加工。
4. 可以实现多种切削操作，如外圆车削、内圆车削、平面车削等。
铣削的工艺特点：
1. 利用旋转刀具在工件表面上进行直线或曲线方向的切削加工，工件固定在工作台上。
2. 适用于加工平面、曲面、齿轮等复杂形状的工件。
3. 切削速度较高，加工效率高。
4. 可以实现多种切削方式，如平面铣削、立铣、侧铣等。
磨削的工艺特点：
1. 利用磨料粒子对工件进行磨擦切削，工件固定在工作台上。
2. 适用于加工高硬度、高精度要求的工件，如模具、工具等。
3. 能够实现高精度的尺寸和形状加工。
4. 磨料粒子具有自锋性，切削力小，可加工硬度高的材料。
刨削的工艺特点：
1. 利用刨刀对工件进行切削加工，工件固定在工作台上。
2. 主要用于加工大型工件的面、平面和槽的加工。
3. 加工速度较低，但能够达到高表面精度和平面度。
4. 切削力大，适用于切削材料的加工。
钻削的工艺特点：
1. 利用旋转钻头对工件进行切削加工，工件固定在工作台上。
2. 主要用于加工孔类零件，可以实现精确的孔径和孔位。
3. 可以加工各种孔型，如圆孔、长孔、螺纹孔等。
4. 切削速度较慢，但能够达到较高精度和光洁度。
细长轴类零件的车削加工1. 中心架和跟刀架在细长轴零件加工中的应用车削细长轴工件，长度是直径10～12倍以上的长轴时，如车床光杠、丝杠等，由于这些轴本身的刚性差，加上切削力、切削热和震动等影响，车削时易产生弯曲、锥度、腰鼓度和竹节形等缺陷。
此外，在车削过程中还会引起震动，影响工件表面粗糙度。
为了防止这种现象产生，我们可以应用一种叫做中心架的特殊支承夹具。
中心架和跟刀架是车床附件之一，用卡盘顶针与中心架，或前后顶针与跟刀架装夹，可提高切削加工系统的刚性。
使用这些附加的装卡工具，可以增加工件的装卡刚度，减少震动，保证加工质量，避免零件产生鼓面，提高工件表面形状精度和表面粗糙度，并允许采用大切削用量加工，提高劳动生产率。
下面分别就中心架与跟刀架在细长轴零件中的应用加以说明。
一、中心架在细长轴零件加工中的应用1．中心架的结构中心架的结构组成如图5-1所示。
中心架一般固定在床面一定位置上，如图5-1(b)所示。
它的主体座l通过压板4和螺母5紧固在床面上。
盖子3与主体1用销作活落连接，盖子3可以打开或盖住，并用螺钉2固定。
三个爪的向心或离心位置，可以用螺钉6调节，以适应不同直径大小的工件，并用螺钉9紧固爪7和8，使爪在需要位置上固定不动。
2．中心架的使用(1)中心架的使用调整方法工件装上中心架之前，先在毛坯中间处车一条安装中心架卡爪的沟槽，槽的直径等于工件的直径，其宽度略比爪宽大些。
接着把中心架安装在床面适当位置上并加以固定，打开盖子3，把工件安装在两顶针中间(床尾要先调整好)，用划针盘或百分表检查槽是否跳动，然后将盖子3盖好，并调整中心架3个爪，使他们与工件沟槽轻轻接触。
这时慢慢转动工件，看是否能转得动。
在爪与工件之间最好垫一层铜皮或平皮带，并加些润滑油，或者3个爪用夹布胶木制造，这样可防止擦伤工件表面。
在车削大型工件或工件转速较高时，就必须采用带滚动轴承的中心架，如图5-2所示。
(2)车削步骤车削时，先车一端，一直车到沟槽为止。
轴类零件的车削步骤以轴类零件的车削步骤为题，本文将介绍轴类零件的车削过程及其中的关键步骤。
一、车削前的准备工作在进行轴类零件的车削前，需要进行一些准备工作。
首先，需要选择合适的车床和刀具，根据零件的材料和尺寸确定车削参数。
然后，对车床进行调试和检查，确保其正常运转。
此外，还需要准备好零件的工装夹具和测量工具，以便在车削过程中进行固定和检测。
二、车削工序的选择轴类零件的车削过程可以分为粗车和精车两个阶段。
粗车主要是为了去除零件上的余料，使其形状逐渐接近最终要求。
而精车则是在粗车的基础上进行的，主要是为了提高零件的尺寸精度和表面质量。
三、粗车工序1. 上料将待加工的轴类零件放入车床的工装夹具中，固定好后开始车削。
2. 零件的定位根据零件的几何形状和尺寸要求，确定零件的加工位置和方向，使其与车床的坐标系保持一致。
3. 选取合适的车刀根据零件的材料和形状，选择合适的车刀，并进行安装和调整。
4. 确定车削参数根据零件的材料和要求，确定车削的进给量、切削速度和主轴转速等参数。
5. 粗车加工按照预定的车刀路径，进行轴类零件的粗车加工。
在车削过程中，要保证工件与车刀之间的切削速度和进给量的匹配，以避免零件表面出现过大的切削力和热量积聚。
6. 进行必要的修整粗车完成后，需要对零件进行必要的修整，包括切削面的清理和表面的修整，以便为后续的精车工序做好准备。
四、精车工序1. 选取合适的车刀根据零件的要求，选择合适的车刀，并进行安装和调整。
2. 确定车削参数根据零件的材料和要求，确定车削的进给量、切削速度和主轴转速等参数。
在精车过程中，要更加注重表面质量和尺寸精度的控制。
3. 精车加工按照预定的车刀路径，进行轴类零件的精车加工。
在车削过程中，要注意切削速度、进给量和切削深度的控制，以确保零件的表面质量和尺寸精度满足要求。
4. 检测与修整精车完成后，需要对零件进行检测和修整。
使用合适的测量工具对零件的尺寸和表面质量进行检测，如有需要，则进行必要的修整，以保证零件的质量和精度。
